Навісний подрібнювач соломи до зернозбирального комбайна

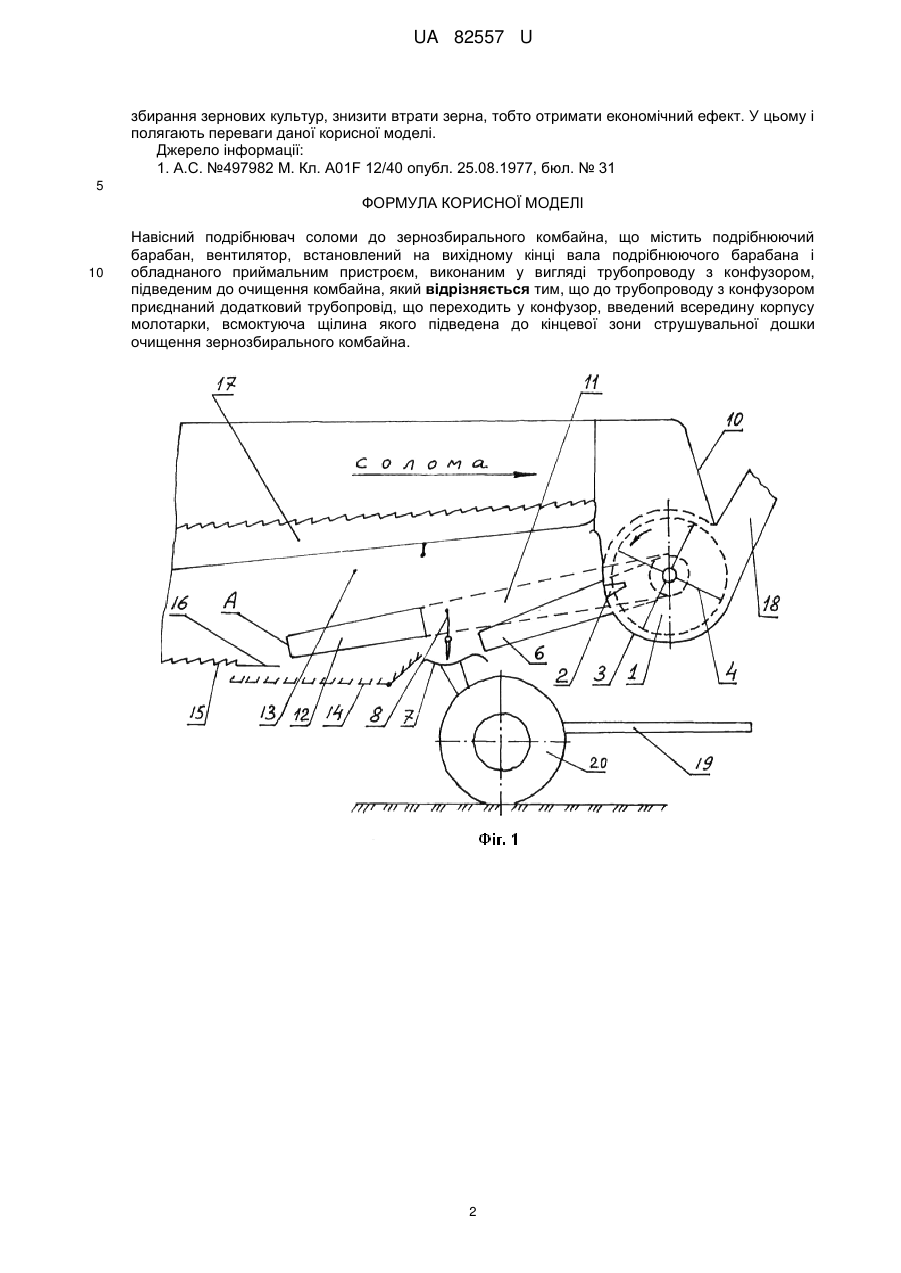

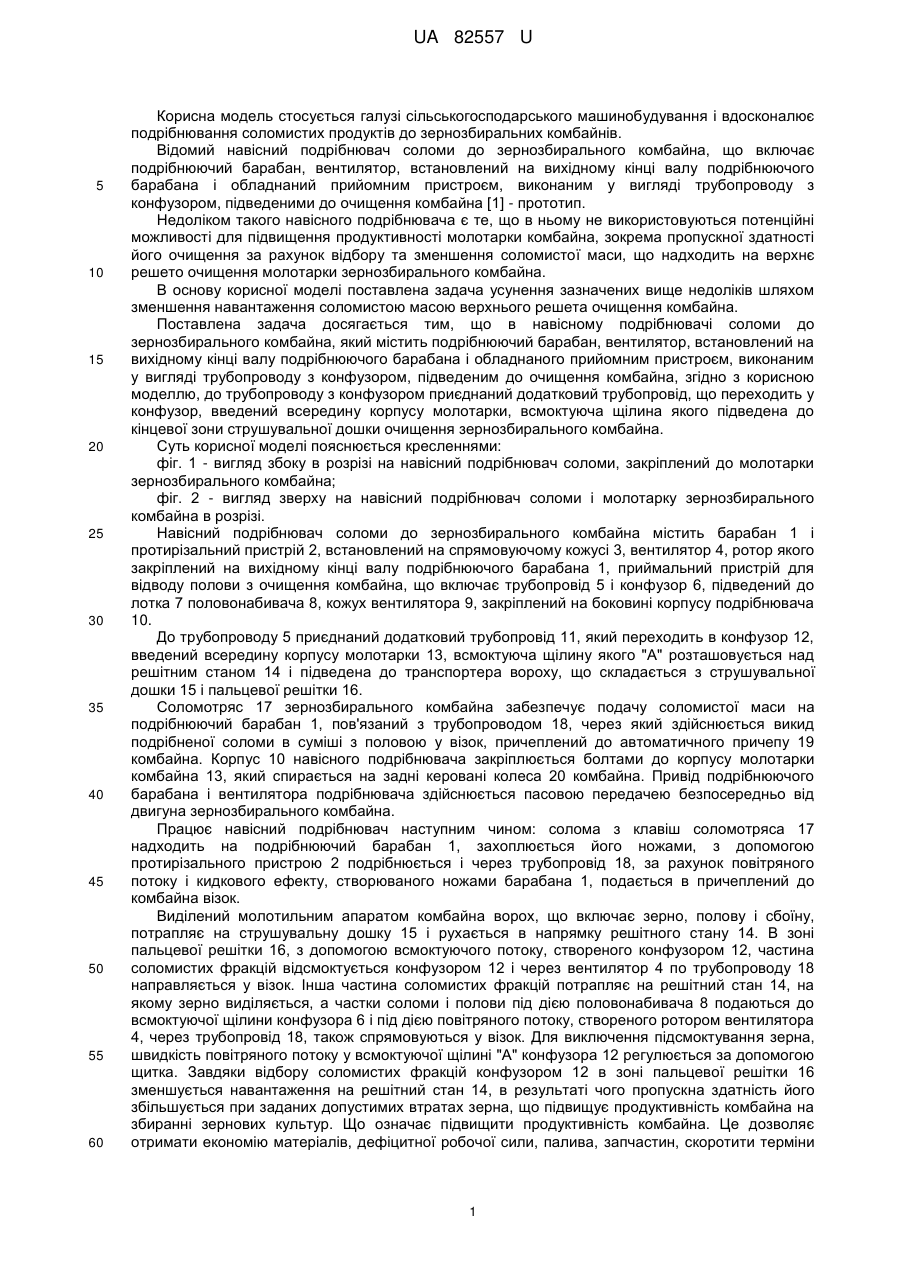

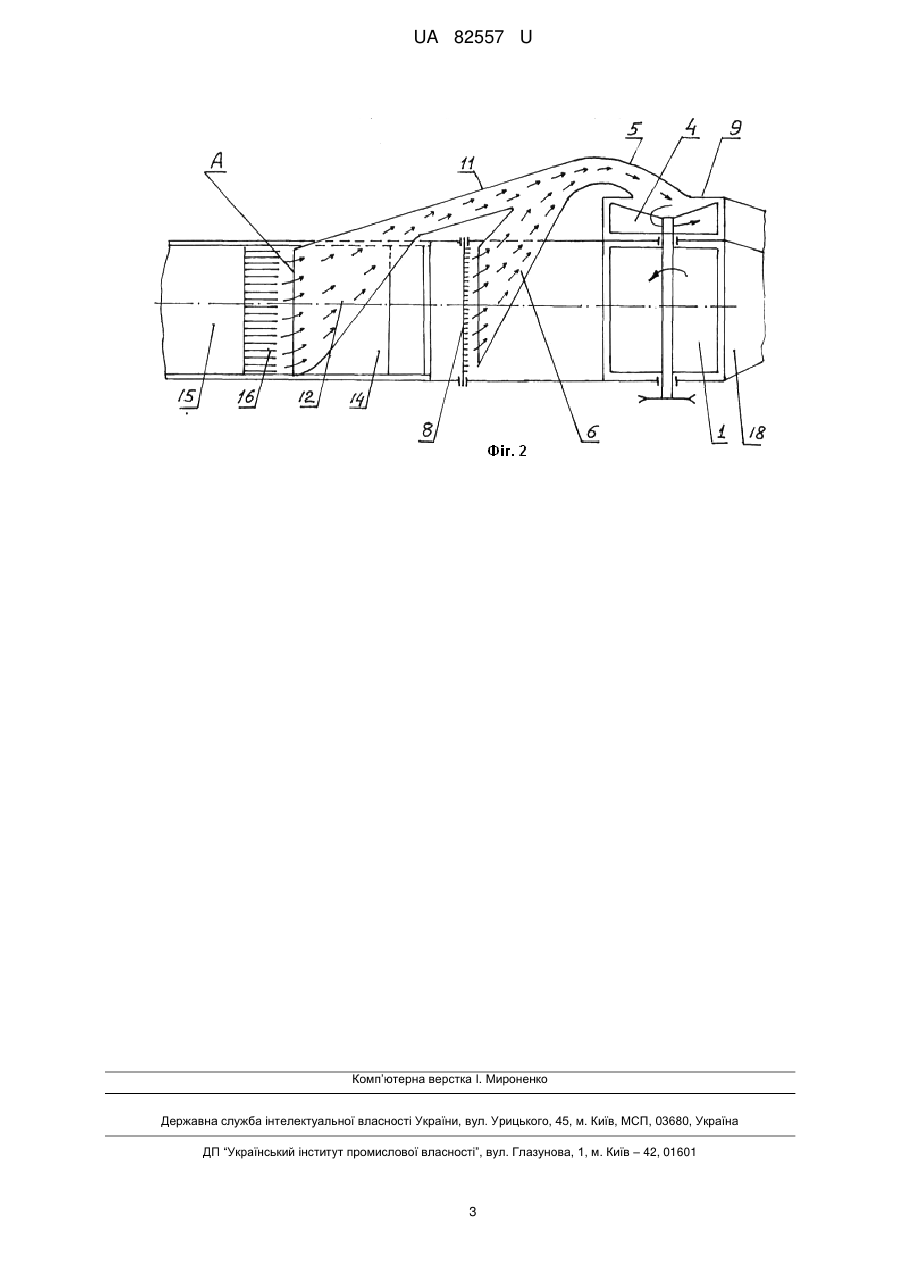

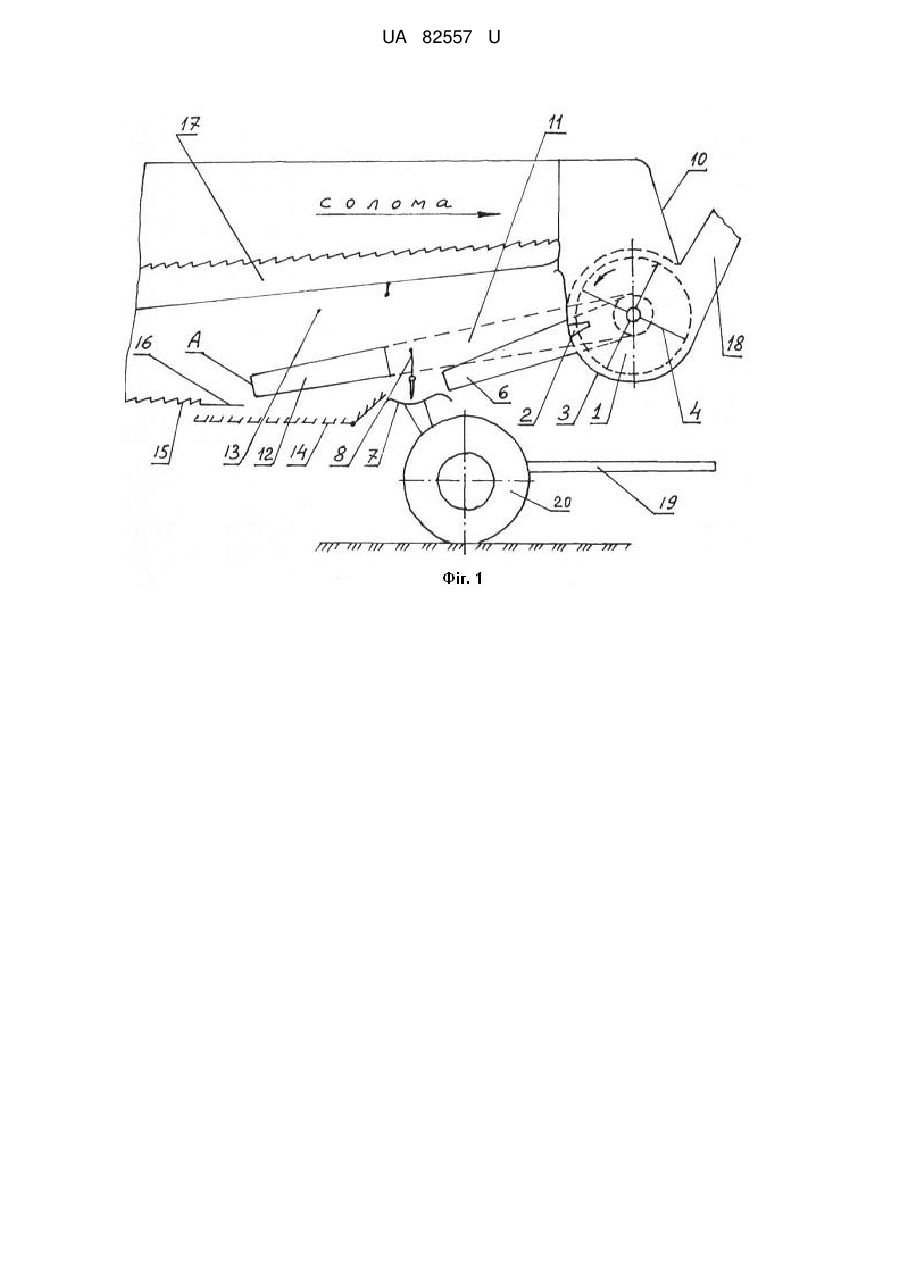

Реферат: Навісний подрібнювач соломи до зернозбирального комбайна, що містить подрібнюючий барабан, вентилятор, встановлений на вихідному кінці вала подрібнюючого барабана і обладнаного приймальним пристроєм, виконаним у вигляді трубопроводу з конфузором, підведеним до очищення комбайна, причому до трубопроводу з конфузором приєднаний додатковий трубопровід, що переходить у конфузор, введений всередину корпусу молотарки, всмоктуюча щілина якого підведена до кінцевої зони струшувальної дошки очищення зернозбирального комбайна. UA 82557 U (54) НАВІСНИЙ ПОДРІБНЮВАЧ СОЛОМИ ДО ЗЕРНОЗБИРАЛЬНОГО КОМБАЙНА UA 82557 U UA 82557 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується галузі сільськогосподарського машинобудування і вдосконалює подрібнювання соломистих продуктів до зернозбиральних комбайнів. Відомий навісний подрібнювач соломи до зернозбирального комбайна, що включає подрібнюючий барабан, вентилятор, встановлений на вихідному кінці валу подрібнюючого барабана і обладнаний прийомним пристроєм, виконаним у вигляді трубопроводу з конфузором, підведеними до очищення комбайна [1] - прототип. Недоліком такого навісного подрібнювача є те, що в ньому не використовуються потенційні можливості для підвищення продуктивності молотарки комбайна, зокрема пропускної здатності його очищення за рахунок відбору та зменшення соломистої маси, що надходить на верхнє решето очищення молотарки зернозбирального комбайна. В основу корисної моделі поставлена задача усунення зазначених вище недоліків шляхом зменшення навантаження соломистою масою верхнього решета очищення комбайна. Поставлена задача досягається тим, що в навісному подрібнювачі соломи до зернозбирального комбайна, який містить подрібнюючий барабан, вентилятор, встановлений на вихідному кінці валу подрібнюючого барабана і обладнаного прийомним пристроєм, виконаним у вигляді трубопроводу з конфузором, підведеним до очищення комбайна, згідно з корисною моделлю, до трубопроводу з конфузором приєднаний додатковий трубопровід, що переходить у конфузор, введений всередину корпусу молотарки, всмоктуюча щілина якого підведена до кінцевої зони струшувальної дошки очищення зернозбирального комбайна. Суть корисної моделі пояснюється кресленнями: фіг. 1 - вигляд збоку в розрізі на навісний подрібнювач соломи, закріплений до молотарки зернозбирального комбайна; фіг. 2 - вигляд зверху на навісний подрібнювач соломи і молотарку зернозбирального комбайна в розрізі. Навісний подрібнювач соломи до зернозбирального комбайна містить барабан 1 і протирізальний пристрій 2, встановлений на спрямовуючому кожусі 3, вентилятор 4, ротор якого закріплений на вихідному кінці валу подрібнюючого барабана 1, приймальний пристрій для відводу полови з очищення комбайна, що включає трубопровід 5 і конфузор 6, підведений до лотка 7 половонабивача 8, кожух вентилятора 9, закріплений на боковині корпусу подрібнювача 10. До трубопроводу 5 приєднаний додатковий трубопровід 11, який переходить в конфузор 12, введений всередину корпусу молотарки 13, всмоктуюча щілину якого "А" розташовується над решітним станом 14 і підведена до транспортера вороху, що складається з струшувальної дошки 15 і пальцевої решітки 16. Соломотряс 17 зернозбирального комбайна забезпечує подачу соломистої маси на подрібнюючий барабан 1, пов'язаний з трубопроводом 18, через який здійснюється викид подрібненої соломи в суміші з половою у візок, причеплений до автоматичного причепу 19 комбайна. Корпус 10 навісного подрібнювача закріплюється болтами до корпусу молотарки комбайна 13, який спирається на задні керовані колеса 20 комбайна. Привід подрібнюючого барабана і вентилятора подрібнювача здійснюється пасовою передачею безпосередньо від двигуна зернозбирального комбайна. Працює навісний подрібнювач наступним чином: солома з клавіш соломотряса 17 надходить на подрібнюючий барабан 1, захоплюється його ножами, з допомогою протирізального пристрою 2 подрібнюється і через трубопровід 18, за рахунок повітряного потоку і кидкового ефекту, створюваного ножами барабана 1, подається в причеплений до комбайна візок. Виділений молотильним апаратом комбайна ворох, що включає зерно, полову і сбоїну, потрапляє на струшувальну дошку 15 і рухається в напрямку решітного стану 14. В зоні пальцевої решітки 16, з допомогою всмоктуючого потоку, створеного конфузором 12, частина соломистих фракцій відсмоктується конфузором 12 і через вентилятор 4 по трубопроводу 18 направляється у візок. Інша частина соломистих фракцій потрапляє на решітний стан 14, на якому зерно виділяється, а частки соломи і полови під дією половонабивача 8 подаються до всмоктуючої щілини конфузора 6 і під дією повітряного потоку, створеного ротором вентилятора 4, через трубопровід 18, також спрямовуються у візок. Для виключення підсмоктування зерна, швидкість повітряного потоку у всмоктуючої щілині "А" конфузора 12 регулюється за допомогою щитка. Завдяки відбору соломистих фракцій конфузором 12 в зоні пальцевої решітки 16 зменшується навантаження на решітний стан 14, в результаті чого пропускна здатність його збільшується при заданих допустимих втратах зерна, що підвищує продуктивність комбайна на збиранні зернових культур. Що означає підвищити продуктивність комбайна. Це дозволяє отримати економію матеріалів, дефіцитної робочої сили, палива, запчастин, скоротити терміни 1 UA 82557 U збирання зернових культур, знизити втрати зерна, тобто отримати економічний ефект. У цьому і полягають переваги даної корисної моделі. Джерело інформації: 1. А.С. №497982 М. Кл. A01F 12/40 опубл. 25.08.1977, бюл. № 31 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Навісний подрібнювач соломи до зернозбирального комбайна, що містить подрібнюючий барабан, вентилятор, встановлений на вихідному кінці вала подрібнюючого барабана і обладнаного приймальним пристроєм, виконаним у вигляді трубопроводу з конфузором, підведеним до очищення комбайна, який відрізняється тим, що до трубопроводу з конфузором приєднаний додатковий трубопровід, що переходить у конфузор, введений всередину корпусу молотарки, всмоктуюча щілина якого підведена до кінцевої зони струшувальної дошки очищення зернозбирального комбайна. 2 UA 82557 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
