Пристрій для холодної ломки труб

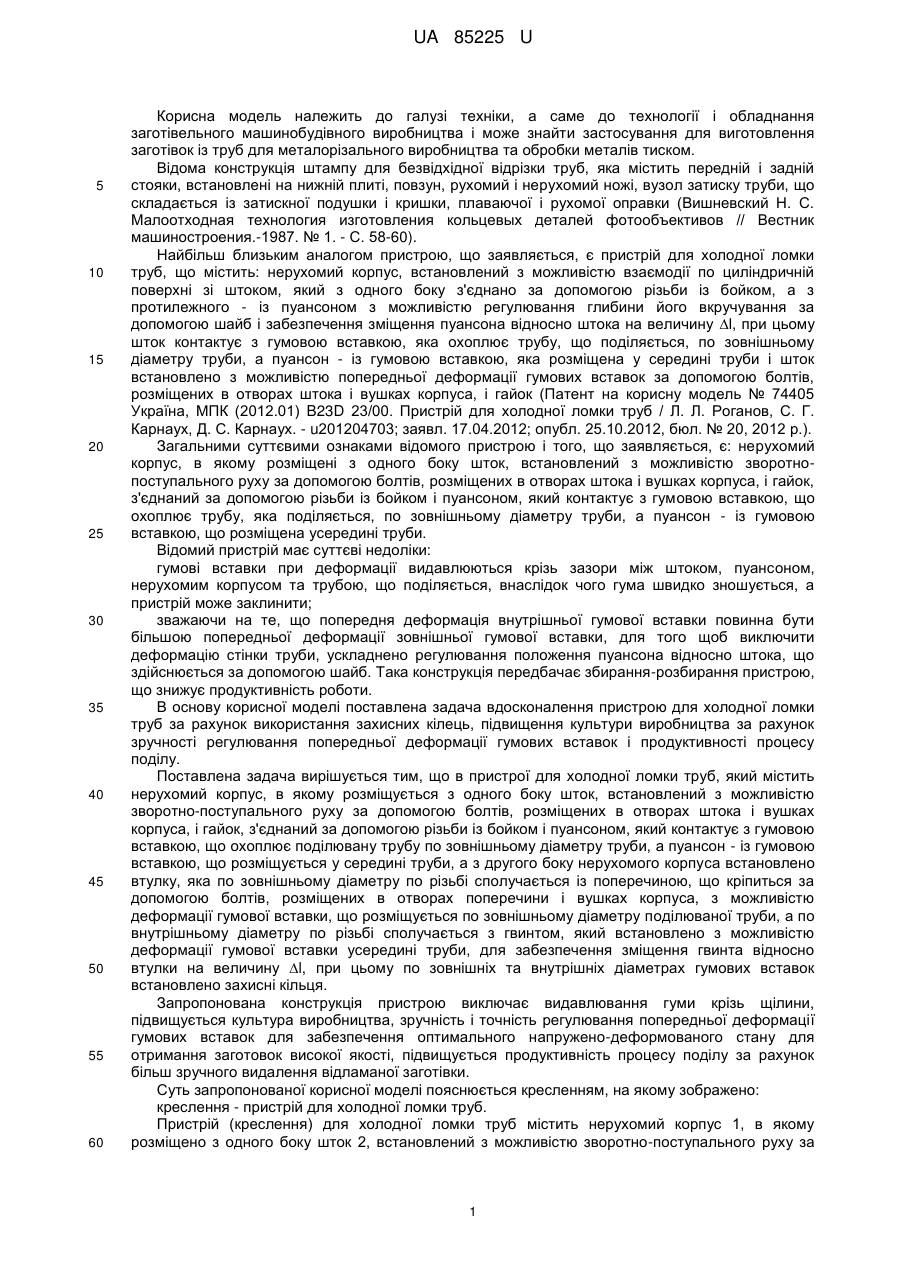

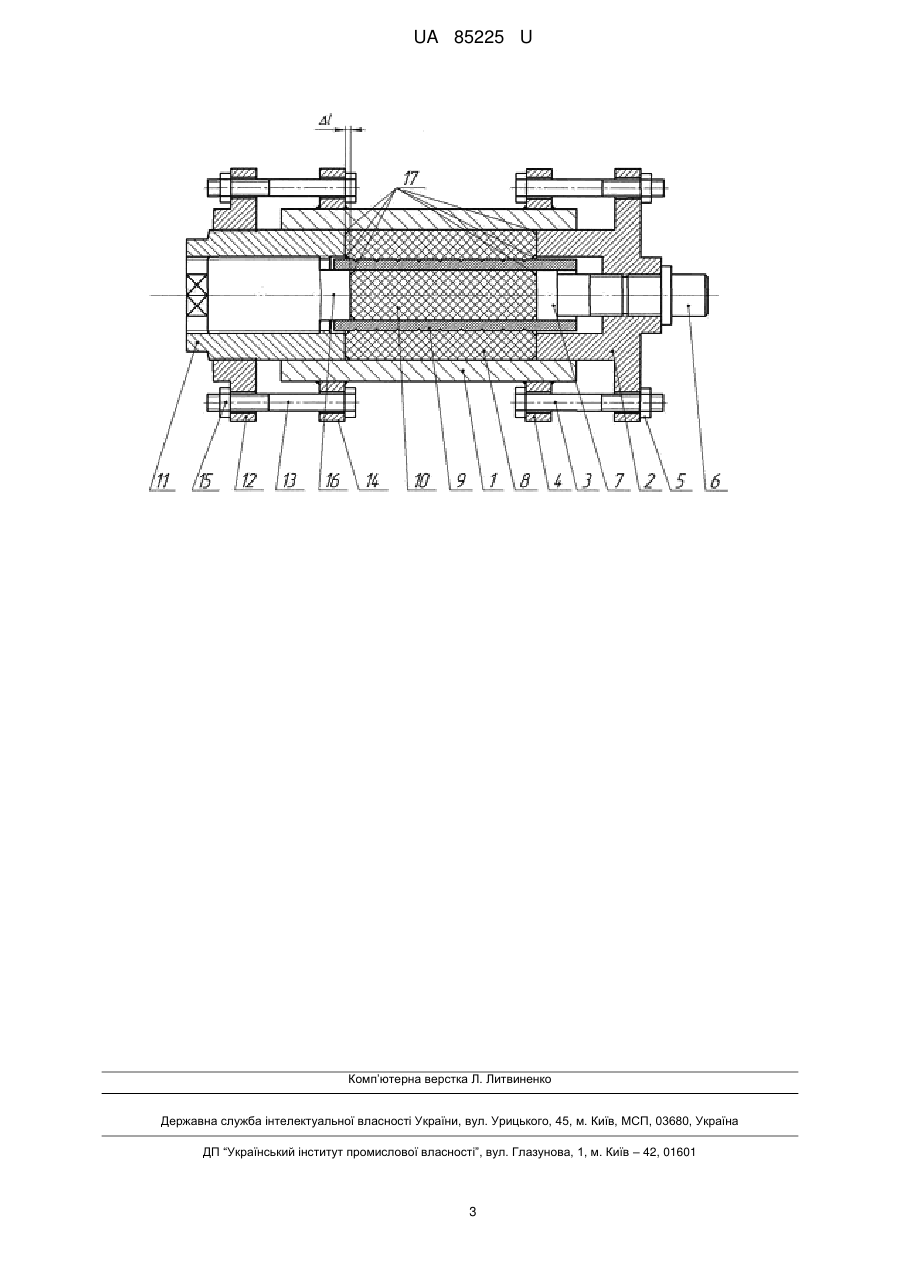

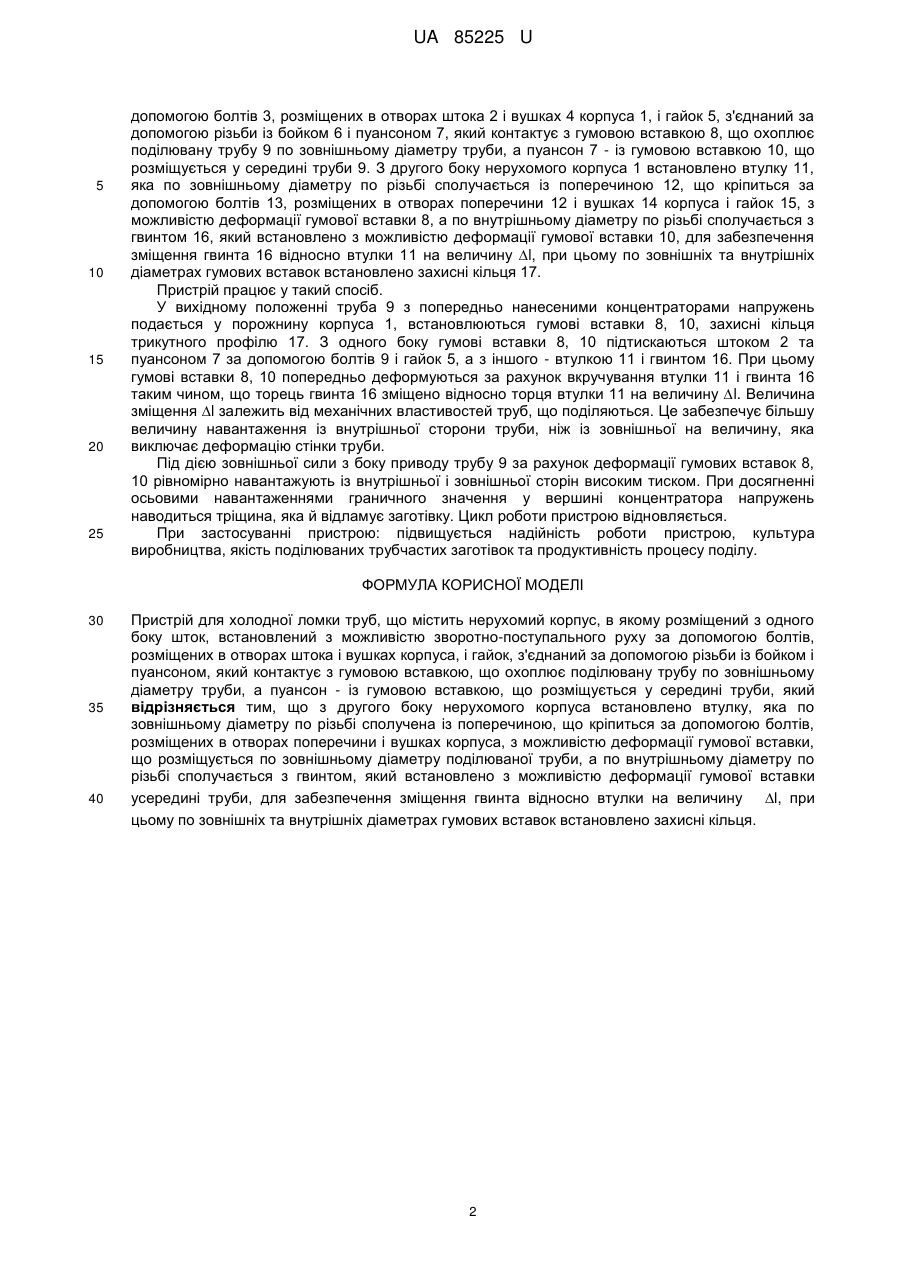

Реферат: Пристрій для холодної ломки труб містить нерухомий корпус, в якому розміщений з одного боку шток, встановлений з можливістю зворотно-поступального руху за допомогою болтів, розміщених в отворах штока і вушках корпуса, і гайок, з'єднаний за допомогою різьби із бойком і пуансоном, який контактує з гумовою вставкою, що охоплює поділювану трубу по зовнішньому діаметру труби, а пуансон - із гумовою вставкою, що розміщується у середині труби. З другого боку нерухомого корпуса встановлено втулку, яка сполучена із поперечиною, що кріпиться в отворах поперечини і вушках корпуса з можливістю деформації гумової вставки. UA 85225 U (54) ПРИСТРІЙ ДЛЯ ХОЛОДНОЇ ЛОМКИ ТРУБ UA 85225 U UA 85225 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі техніки, а саме до технології і обладнання заготівельного машинобудівного виробництва і може знайти застосування для виготовлення заготівок із труб для металорізального виробництва та обробки металів тиском. Відома конструкція штампу для безвідхідної відрізки труб, яка містить передній і задній стояки, встановлені на нижній плиті, повзун, рухомий і нерухомий ножі, вузол затиску труби, що складається із затискної подушки і кришки, плаваючої і рухомої оправки (Вишневский Н. С. Малоотходная технология изготовления кольцевых деталей фотообъективов // Вестник машиностроения.-1987. № 1. - С. 58-60). Найбільш близьким аналогом пристрою, що заявляється, є пристрій для холодної ломки труб, що містить: нерухомий корпус, встановлений з можливістю взаємодії по циліндричній поверхні зі штоком, який з одного боку з'єднано за допомогою різьби із бойком, а з протилежного - із пуансоном з можливістю регулювання глибини його вкручування за допомогою шайб і забезпечення зміщення пуансона відносно штока на величину ∆l, при цьому шток контактує з гумовою вставкою, яка охоплює трубу, що поділяється, по зовнішньому діаметру труби, а пуансон - із гумовою вставкою, яка розміщена у середині труби і шток встановлено з можливістю попередньої деформації гумових вставок за допомогою болтів, розміщених в отворах штока і вушках корпуса, і гайок (Патент на корисну модель № 74405 Україна, МПК (2012.01) B23D 23/00. Пристрій для холодної ломки труб / Л. Л. Роганов, С. Г. Карнаух, Д. С. Карнаух. - u201204703; заявл. 17.04.2012; опубл. 25.10.2012, бюл. № 20, 2012 р.). Загальними суттєвими ознаками відомого пристрою і того, що заявляється, є: нерухомий корпус, в якому розміщені з одного боку шток, встановлений з можливістю зворотнопоступального руху за допомогою болтів, розміщених в отворах штока і вушках корпуса, і гайок, з'єднаний за допомогою різьби із бойком і пуансоном, який контактує з гумовою вставкою, що охоплює трубу, яка поділяється, по зовнішньому діаметру труби, а пуансон - із гумовою вставкою, що розміщена усередині труби. Відомий пристрій має суттєві недоліки: гумові вставки при деформації видавлюються крізь зазори між штоком, пуансоном, нерухомим корпусом та трубою, що поділяється, внаслідок чого гума швидко зношується, а пристрій може заклинити; зважаючи на те, що попередня деформація внутрішньої гумової вставки повинна бути більшою попередньої деформації зовнішньої гумової вставки, для того щоб виключити деформацію стінки труби, ускладнено регулювання положення пуансона відносно штока, що здійснюється за допомогою шайб. Така конструкція передбачає збирання-розбирання пристрою, що знижує продуктивність роботи. В основу корисної моделі поставлена задача вдосконалення пристрою для холодної ломки труб за рахунок використання захисних кілець, підвищення культури виробництва за рахунок зручності регулювання попередньої деформації гумових вставок і продуктивності процесу поділу. Поставлена задача вирішується тим, що в пристрої для холодної ломки труб, який містить нерухомий корпус, в якому розміщується з одного боку шток, встановлений з можливістю зворотно-поступального руху за допомогою болтів, розміщених в отворах штока і вушках корпуса, і гайок, з'єднаний за допомогою різьби із бойком і пуансоном, який контактує з гумовою вставкою, що охоплює поділювану трубу по зовнішньому діаметру труби, а пуансон - із гумовою вставкою, що розміщується у середині труби, а з другого боку нерухомого корпуса встановлено втулку, яка по зовнішньому діаметру по різьбі сполучається із поперечиною, що кріпиться за допомогою болтів, розміщених в отворах поперечини і вушках корпуса, з можливістю деформації гумової вставки, що розміщується по зовнішньому діаметру поділюваної труби, а по внутрішньому діаметру по різьбі сполучається з гвинтом, який встановлено з можливістю деформації гумової вставки усередині труби, для забезпечення зміщення гвинта відносно втулки на величину ∆l, при цьому по зовнішніх та внутрішніх діаметрах гумових вставок встановлено захисні кільця. Запропонована конструкція пристрою виключає видавлювання гуми крізь щілини, підвищується культура виробництва, зручність і точність регулювання попередньої деформації гумових вставок для забезпечення оптимального напружено-деформованого стану для отримання заготовок високої якості, підвищується продуктивність процесу поділу за рахунок більш зручного видалення відламаної заготівки. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено: креслення - пристрій для холодної ломки труб. Пристрій (креслення) для холодної ломки труб містить нерухомий корпус 1, в якому розміщено з одного боку шток 2, встановлений з можливістю зворотно-поступального руху за 1 UA 85225 U 5 10 15 20 25 допомогою болтів 3, розміщених в отворах штока 2 і вушках 4 корпуса 1, і гайок 5, з'єднаний за допомогою різьби із бойком 6 і пуансоном 7, який контактує з гумовою вставкою 8, що охоплює поділювану трубу 9 по зовнішньому діаметру труби, а пуансон 7 - із гумовою вставкою 10, що розміщується у середині труби 9. З другого боку нерухомого корпуса 1 встановлено втулку 11, яка по зовнішньому діаметру по різьбі сполучається із поперечиною 12, що кріпиться за допомогою болтів 13, розміщених в отворах поперечини 12 і вушках 14 корпуса і гайок 15, з можливістю деформації гумової вставки 8, а по внутрішньому діаметру по різьбі сполучається з гвинтом 16, який встановлено з можливістю деформації гумової вставки 10, для забезпечення зміщення гвинта 16 відносно втулки 11 на величину ∆l, при цьому по зовнішніх та внутрішніх діаметрах гумових вставок встановлено захисні кільця 17. Пристрій працює у такий спосіб. У вихідному положенні труба 9 з попередньо нанесеними концентраторами напружень подається у порожнину корпуса 1, встановлюються гумові вставки 8, 10, захисні кільця трикутного профілю 17. З одного боку гумові вставки 8, 10 підтискаються штоком 2 та пуансоном 7 за допомогою болтів 9 і гайок 5, а з іншого - втулкою 11 і гвинтом 16. При цьому гумові вставки 8, 10 попередньо деформуються за рахунок вкручування втулки 11 і гвинта 16 таким чином, що торець гвинта 16 зміщено відносно торця втулки 11 на величину ∆l. Величина зміщення ∆l залежить від механічних властивостей труб, що поділяються. Це забезпечує більшу величину навантаження із внутрішньої сторони труби, ніж із зовнішньої на величину, яка виключає деформацію стінки труби. Під дією зовнішньої сили з боку приводу трубу 9 за рахунок деформації гумових вставок 8, 10 рівномірно навантажують із внутрішньої і зовнішньої сторін високим тиском. При досягненні осьовими навантаженнями граничного значення у вершині концентратора напружень наводиться тріщина, яка й відламує заготівку. Цикл роботи пристрою відновляється. При застосуванні пристрою: підвищується надійність роботи пристрою, культура виробництва, якість поділюваних трубчастих заготівок та продуктивність процесу поділу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 Пристрій для холодної ломки труб, що містить нерухомий корпус, в якому розміщений з одного боку шток, встановлений з можливістю зворотно-поступального руху за допомогою болтів, розміщених в отворах штока і вушках корпуса, і гайок, з'єднаний за допомогою різьби із бойком і пуансоном, який контактує з гумовою вставкою, що охоплює поділювану трубу по зовнішньому діаметру труби, а пуансон - із гумовою вставкою, що розміщується у середині труби, який відрізняється тим, що з другого боку нерухомого корпуса встановлено втулку, яка по зовнішньому діаметру по різьбі сполучена із поперечиною, що кріпиться за допомогою болтів, розміщених в отворах поперечини і вушках корпуса, з можливістю деформації гумової вставки, що розміщується по зовнішньому діаметру поділюваної труби, а по внутрішньому діаметру по різьбі сполучається з гвинтом, який встановлено з можливістю деформації гумової вставки усередині труби, для забезпечення зміщення гвинта відносно втулки на величину ∆l, при цьому по зовнішніх та внутрішніх діаметрах гумових вставок встановлено захисні кільця. 2 UA 85225 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
