Спосіб руйнування шкаралупи горіхів

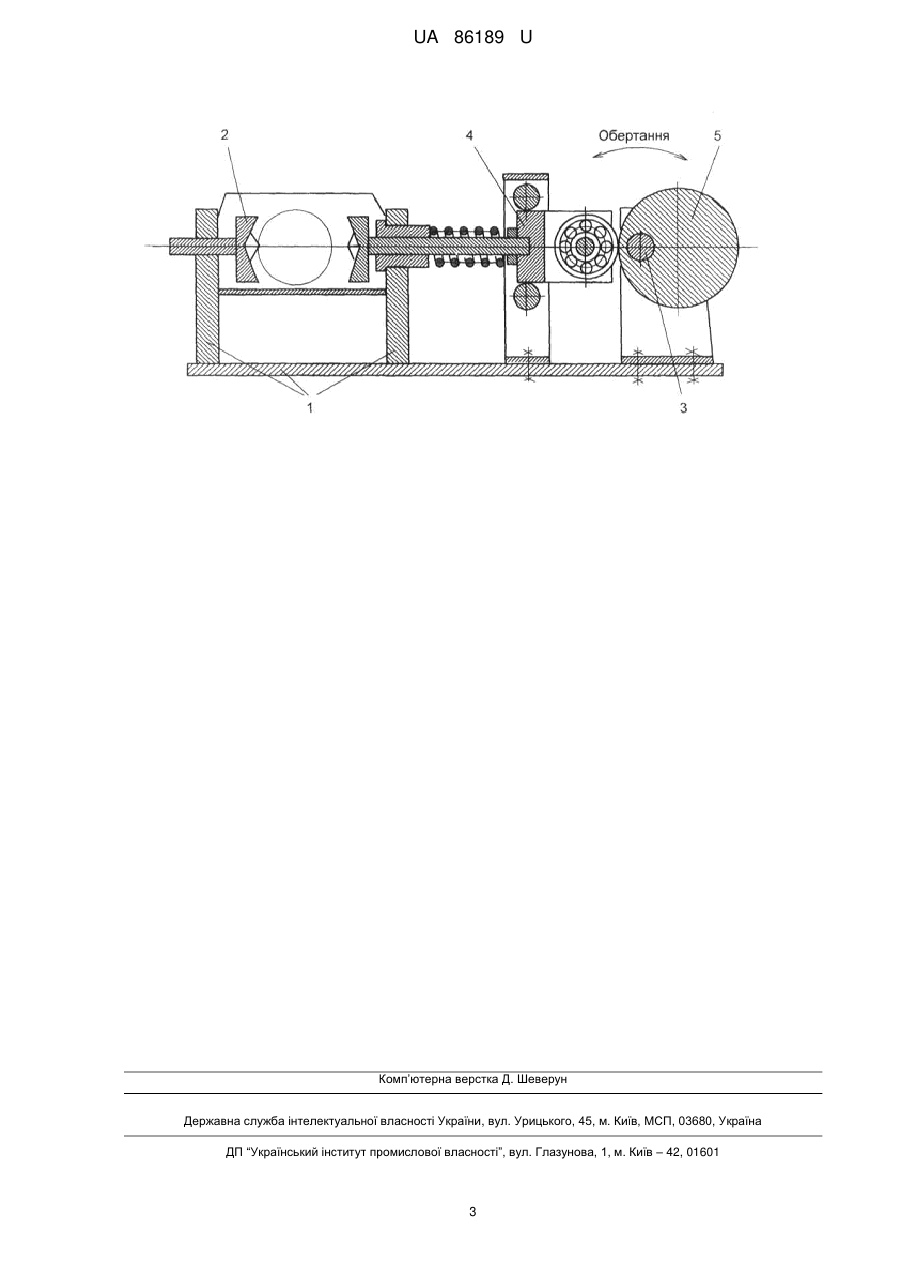

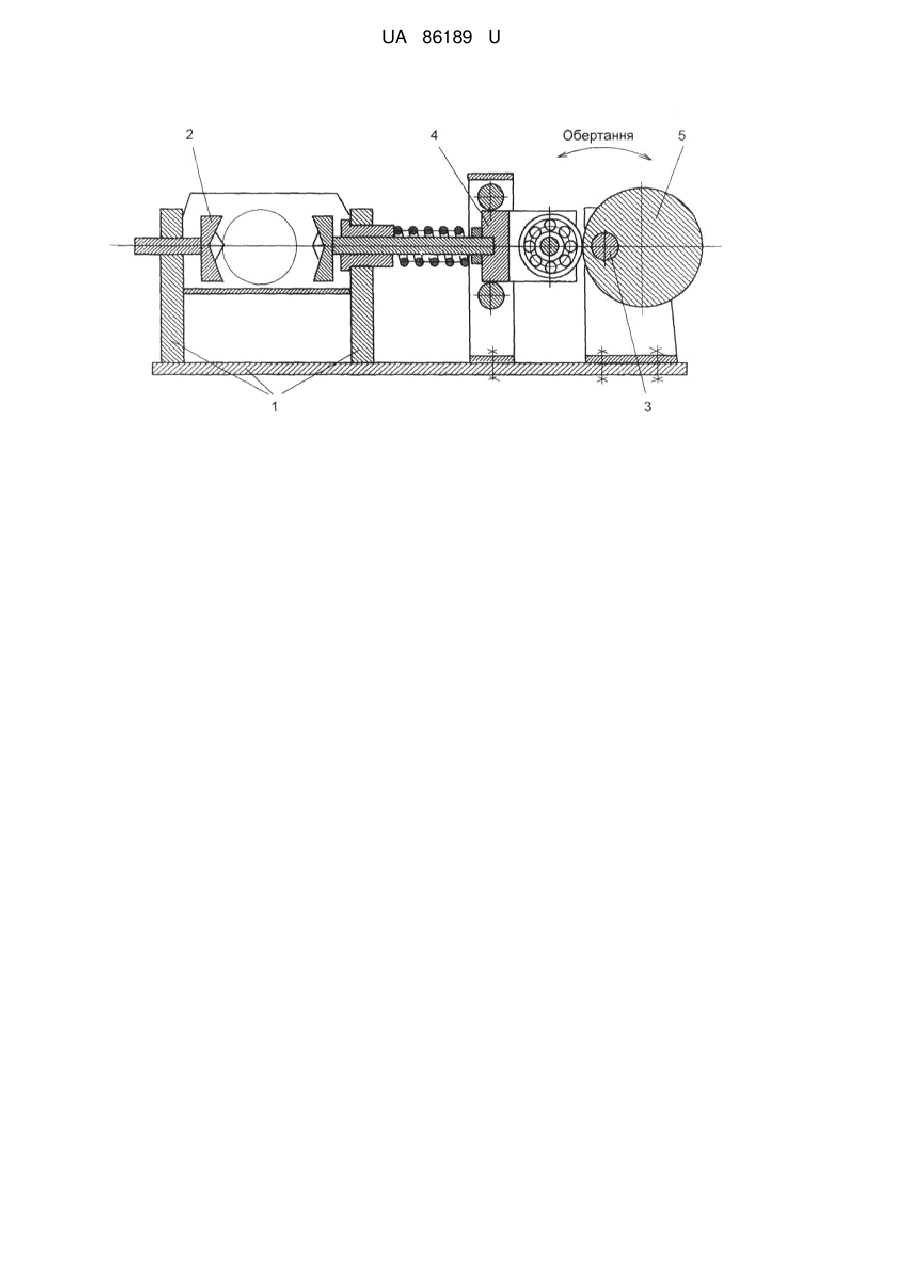

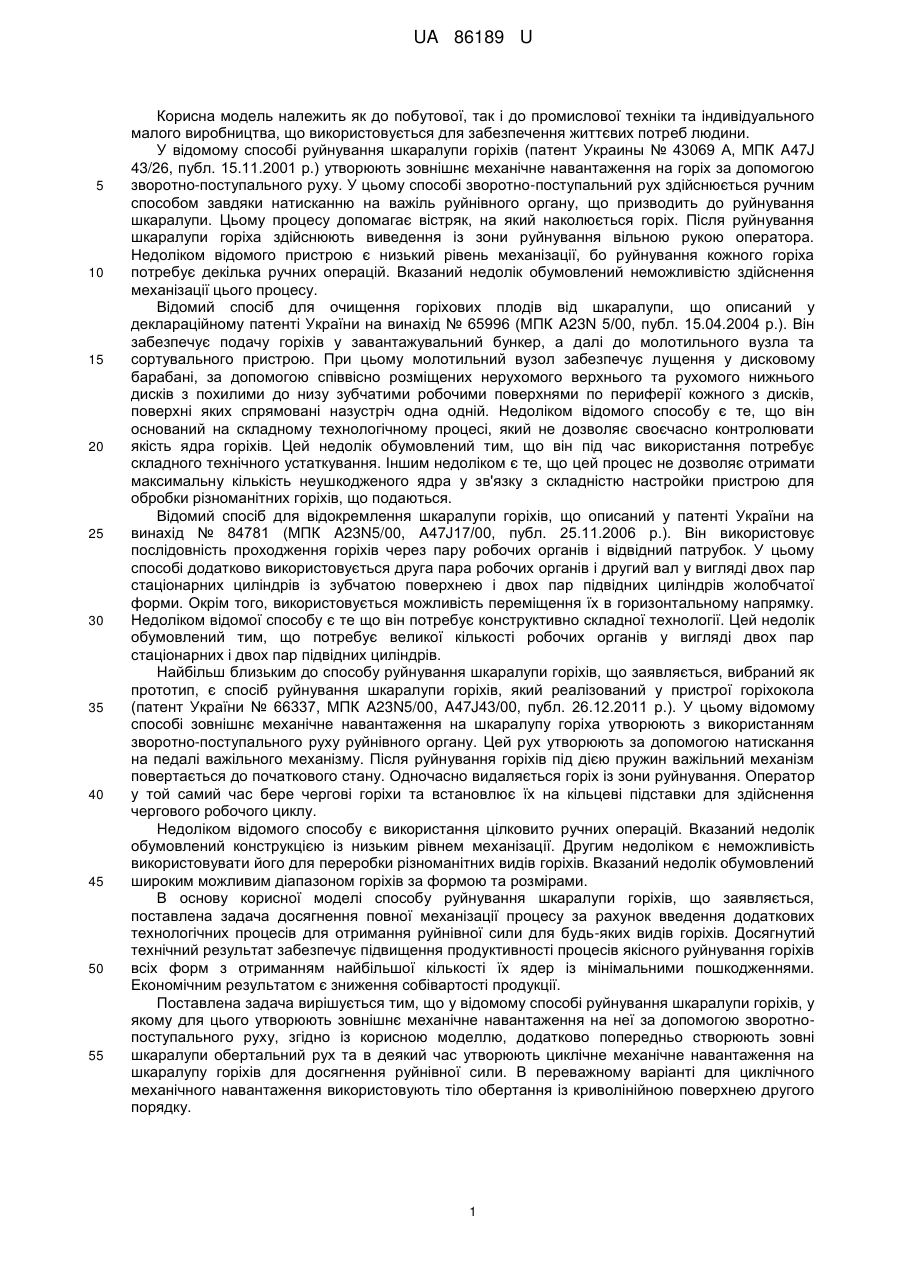

Реферат: UA 86189 U UA 86189 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить як до побутової, так і до промислової техніки та індивідуального малого виробництва, що використовується для забезпечення життєвих потреб людини. У відомому способі руйнування шкаралупи горіхів (патент Украины № 43069 А, МПК A47J 43/26, публ. 15.11.2001 р.) утворюють зовнішнє механічне навантаження на горіх за допомогою зворотно-поступального руху. У цьому способі зворотно-поступальний рух здійснюється ручним способом завдяки натисканню на важіль руйнівного органу, що призводить до руйнування шкаралупи. Цьому процесу допомагає вістряк, на який наколюється горіх. Після руйнування шкаралупи горіха здійснюють виведення із зони руйнування вільною рукою оператора. Недоліком відомого пристрою є низький рівень механізації, бо руйнування кожного горіха потребує декілька ручних операцій. Вказаний недолік обумовлений неможливістю здійснення механізації цього процесу. Відомий спосіб для очищення горіхових плодів від шкаралупи, що описаний у деклараційному патенті України на винахід № 65996 (МПК A23N 5/00, публ. 15.04.2004 р.). Він забезпечує подачу горіхів у завантажувальний бункер, а далі до молотильного вузла та сортувального пристрою. При цьому молотильний вузол забезпечує лущення у дисковому барабані, за допомогою співвісно розміщених нерухомого верхнього та рухомого нижнього дисків з похилими до низу зубчатими робочими поверхнями по периферії кожного з дисків, поверхні яких спрямовані назустріч одна одній. Недоліком відомого способу є те, що він оснований на складному технологічному процесі, який не дозволяє своєчасно контролювати якість ядра горіхів. Цей недолік обумовлений тим, що він під час використання потребує складного технічного устаткування. Іншим недоліком є те, що цей процес не дозволяє отримати максимальну кількість неушкодженого ядра у зв'язку з складністю настройки пристрою для обробки різноманітних горіхів, що подаються. Відомий спосіб для відокремлення шкаралупи горіхів, що описаний у патенті України на винахід № 84781 (МПК A23N5/00, A47J17/00, публ. 25.11.2006 р.). Він використовує послідовність проходження горіхів через пару робочих органів і відвідний патрубок. У цьому способі додатково використовується друга пара робочих органів і другий вал у вигляді двох пар стаціонарних циліндрів із зубчатою поверхнею і двох пар підвідних циліндрів жолобчатої форми. Окрім того, використовується можливість переміщення їх в горизонтальному напрямку. Недоліком відомої способу є те що він потребує конструктивно складної технології. Цей недолік обумовлений тим, що потребує великої кількості робочих органів у вигляді двох пар стаціонарних і двох пар підвідних циліндрів. Найбільш близьким до способу руйнування шкаралупи горіхів, що заявляється, вибраний як прототип, є спосіб руйнування шкаралупи горіхів, який реалізований у пристрої горіхокола (патент України № 66337, МПК A23N5/00, A47J43/00, публ. 26.12.2011 р.). У цьому відомому способі зовнішнє механічне навантаження на шкаралупу горіха утворюють з використанням зворотно-поступального руху руйнівного органу. Цей рух утворюють за допомогою натискання на педалі важільного механізму. Після руйнування горіхів під дією пружин важільний механізм повертається до початкового стану. Одночасно видаляється горіх із зони руйнування. Оператор у той самий час бере чергові горіхи та встановлює їх на кільцеві підставки для здійснення чергового робочого циклу. Недоліком відомого способу є використання цілковито ручних операцій. Вказаний недолік обумовлений конструкцією із низьким рівнем механізації. Другим недоліком є неможливість використовувати його для переробки різноманітних видів горіхів. Вказаний недолік обумовлений широким можливим діапазоном горіхів за формою та розмірами. В основу корисної моделі способу руйнування шкаралупи горіхів, що заявляється, поставлена задача досягнення повної механізації процесу за рахунок введення додаткових технологічних процесів для отримання руйнівної сили для будь-яких видів горіхів. Досягнутий технічний результат забезпечує підвищення продуктивності процесів якісного руйнування горіхів всіх форм з отриманням найбільшої кількості їх ядер із мінімальними пошкодженнями. Економічним результатом є зниження собівартості продукції. Поставлена задача вирішується тим, що у відомому способі руйнування шкаралупи горіхів, у якому для цього утворюють зовнішнє механічне навантаження на неї за допомогою зворотнопоступального руху, згідно із корисною моделлю,додатково попередньо створюють зовні шкаралупи обертальний рух та в деякий час утворюють циклічне механічне навантаження на шкаралупу горіхів для досягнення руйнівної сили. В переважному варіанті для циклічного механічного навантаження використовують тіло обертання із криволінійною поверхнею другого порядку. 1 UA 86189 U 5 10 15 20 25 Створення зовні шкаралупи обертального руху забезпечує циклічне механічне навантаження на шкаралупу горіхів для отримання руйнівної сили, що забезпечує підвищення продуктивності процесу за рахунок його механізації. Для циклічного механічного навантаження використовують ексцентричний привод у вигляді тіла обертання із криволінійною формою поверхні другого порядку. Це сприяє отриманню вищої якості ядер горіхів, що дозволяє досягти зазначених, як технічного, так і економічного, результатів. На кресленні показаний пристрій, що при своєму функціонуванні реалізує зворотнопоступальний рух за рахунок обертання тіла із криволінійною поверхнею другого порядку. Причинно-наслідковий зв'язок між відмітними ознаками та очікуваним результатом ілюструється кресленням та в прикладах конкретного виконання. Суть корисної моделі пояснюється принципами роботи пристрою, що реалізує заявлений спосіб. Креслення, що пояснює корисну модель, а також нижченаведені приклади конкретного виконання способу і пристрою для його здійснення ніяким чином не обмежують обсяг домагань, викладений у формулі, а тільки пояснюють суть корисної моделі. Пристрій на кресленні складається із корпуса 1, на якому розміщені нерухома руйнівна частина 2, обертальний вузол 3, вузол перетворення обертального руху у зворотнопоступальний рух 4, що є рухомою руйнівною частиною. На обертальному вузлі 3 закріплене тіло обертання із криволінійною поверхнею другого порядку (ексцентрик) 5. Цей пристрій працює наступним чином. Горіх подається до зони руйнування, яка розташована поміж нерухомою частиною 2 та вузлом 4, обертальний вузол 3 утворює механічне навантаження на нього за допомогою зворотно-поступального руху. Для цього додатково попередньо створюють зовні шкаралупи обертальний рух, за допомогою якого в деякий час утворюють циклічне механічне навантаження на шкаралупу горіхів для досягнення руйнівної сили. Тіло обертання із криволінійною поверхнею другого порядку (ексцентрик) 5 впливає на вузол 4 перетворення обертального руху у зворотно-поступальний рух, що утворює руйнівну силу та руйнує шкаралупу горіха. Оператор контролює подачу горіхів до зони руйнування та роботу пристрою в цілому. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Спосіб руйнування шкаралупи горіхів, у якому для цього утворюють зовнішнє механічне навантаження на неї за допомогою зворотно-поступального руху, який відрізняється тим, що додатково попередньо створюють зовні шкаралупи обертальний рух, за допомогою якого в деякий час утворюють циклічне механічне навантаження на шкаралупу горіхів для досягнення руйнівної сили. 2. Спосіб за п. 1, який відрізняється тим, що для отримання циклічного механічного навантаження використовують ексцентриковий привод у вигляді тіла обертання із криволінійною поверхнею другого порядку. 2 UA 86189 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
