Ківш одноківшевого екскаватора

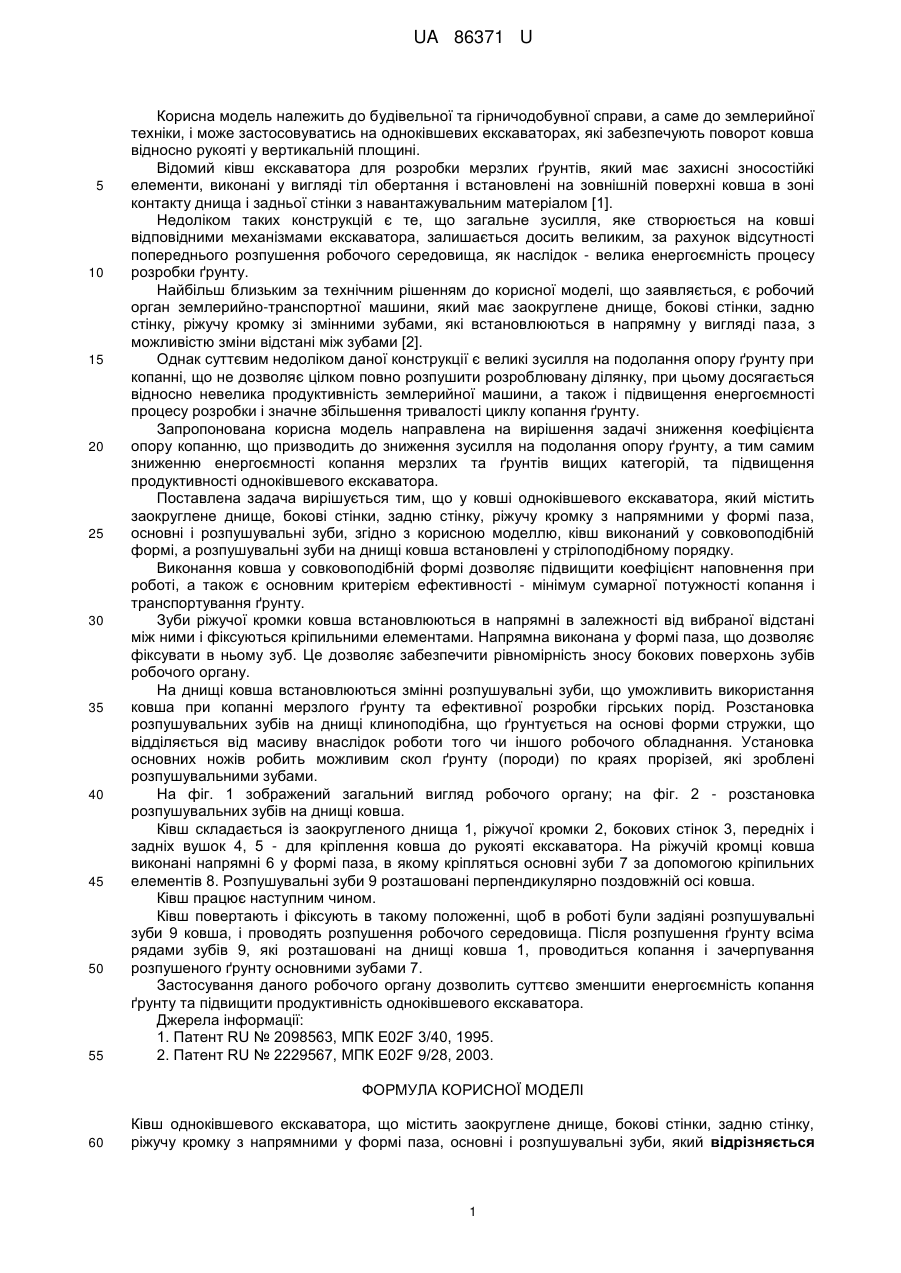

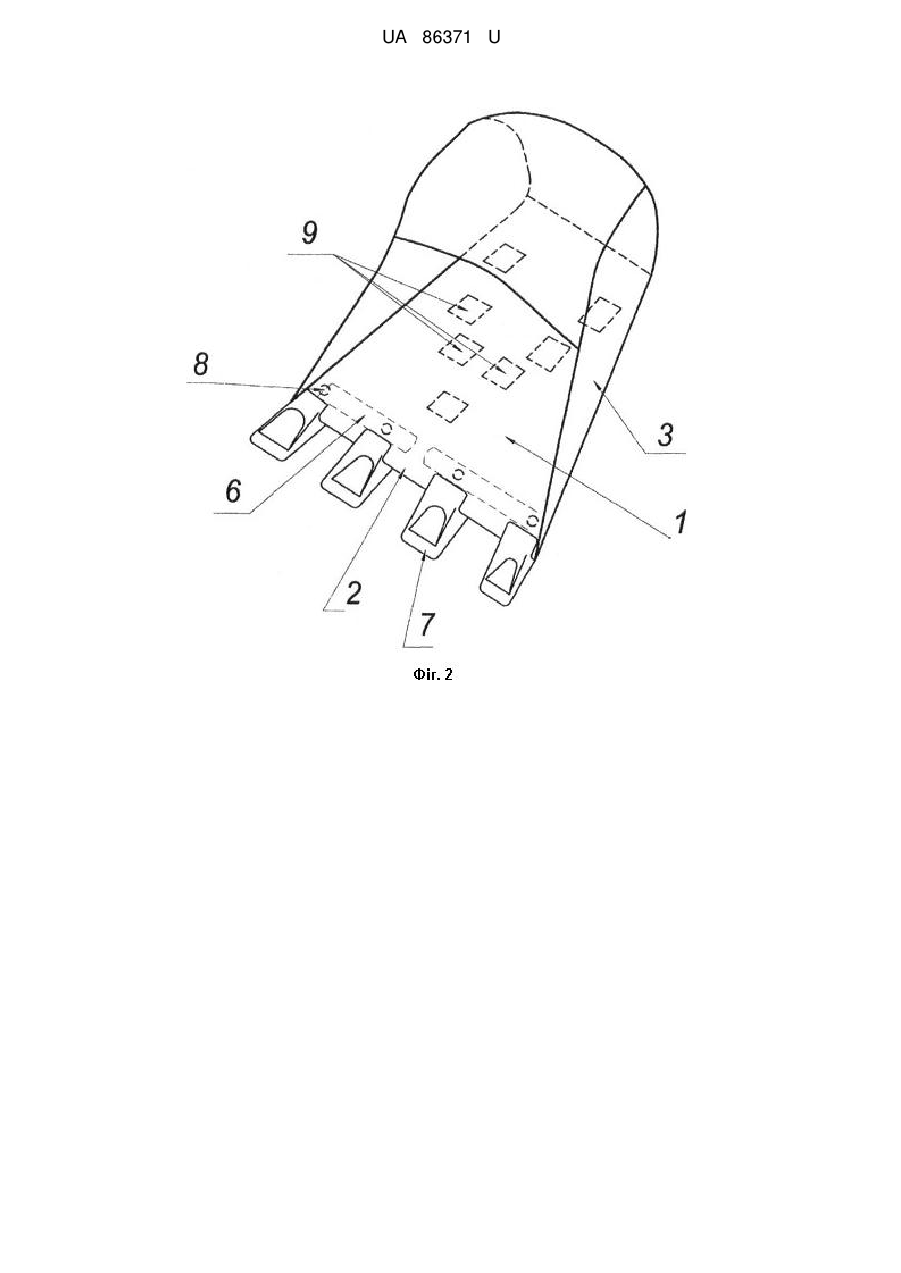

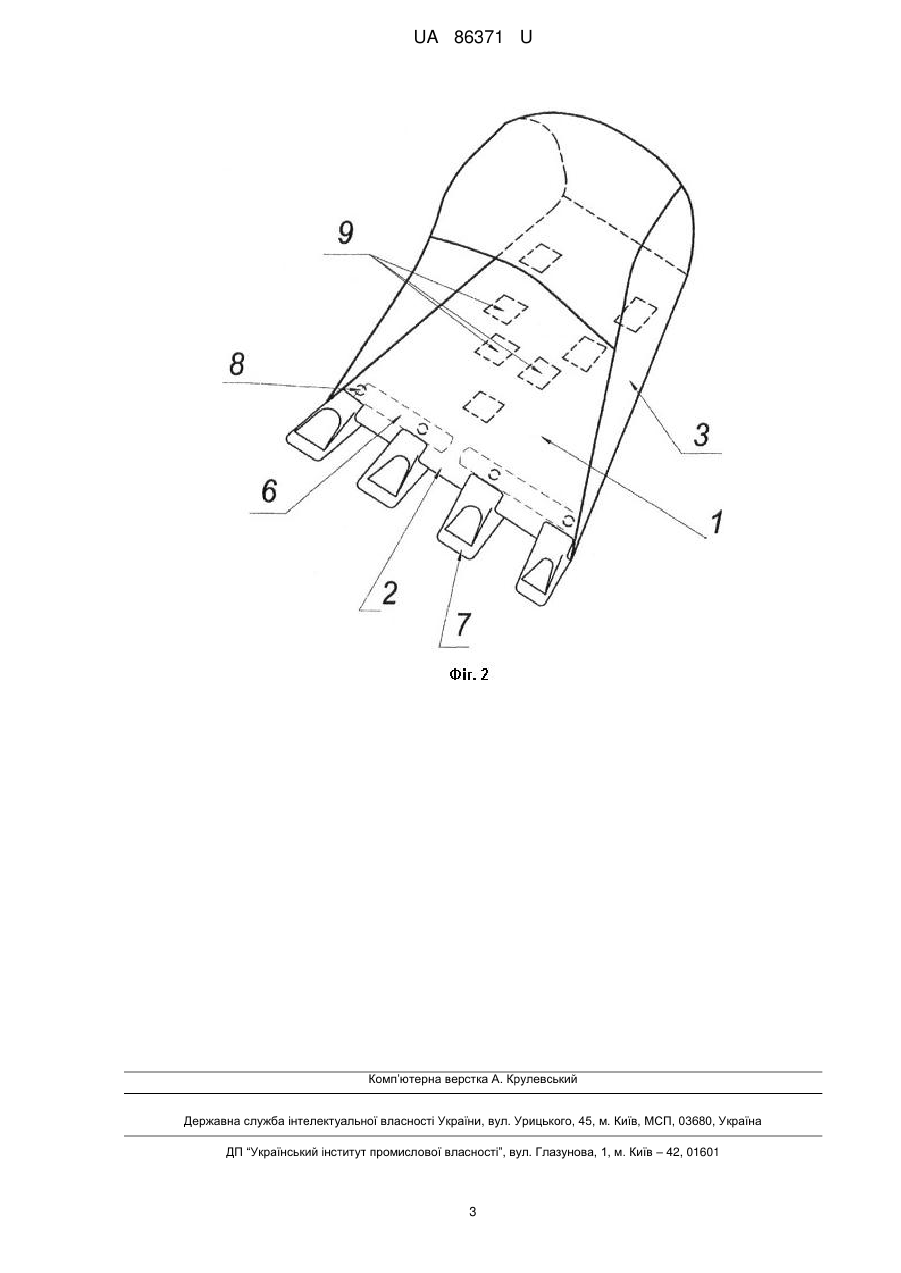

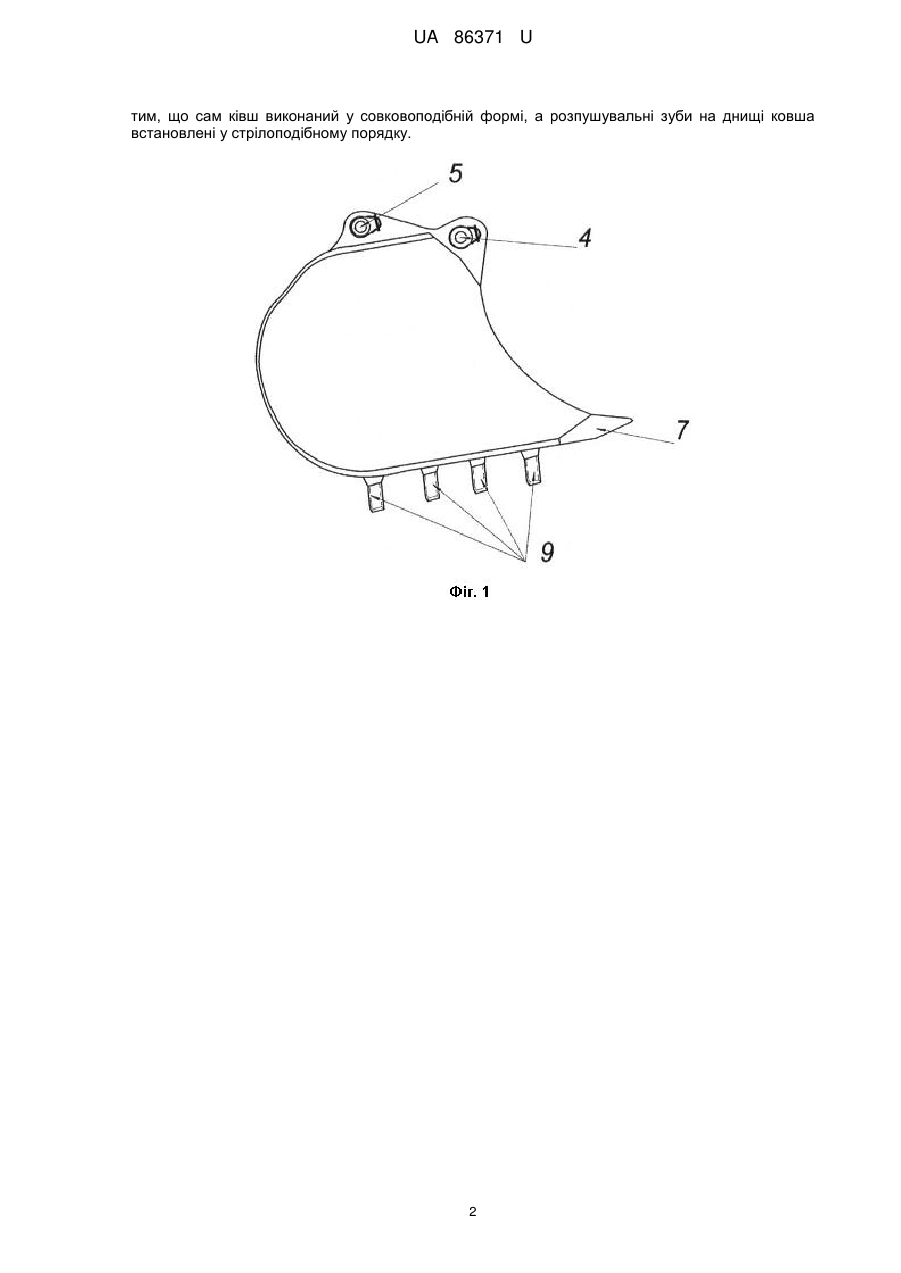

Реферат: UA 86371 U UA 86371 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельної та гірничодобувної справи, а саме до землерийної техніки, і може застосовуватись на одноківшевих екскаваторах, які забезпечують поворот ковша відносно рукояті у вертикальній площині. Відомий ківш екскаватора для розробки мерзлих ґрунтів, який має захисні зносостійкі елементи, виконані у вигляді тіл обертання і встановлені на зовнішній поверхні ковша в зоні контакту днища і задньої стінки з навантажувальним матеріалом [1]. Недоліком таких конструкцій є те, що загальне зусилля, яке створюється на ковші відповідними механізмами екскаватора, залишається досить великим, за рахунок відсутності попереднього розпушення робочого середовища, як наслідок - велика енергоємність процесу розробки ґрунту. Найбільш близьким за технічним рішенням до корисної моделі, що заявляється, є робочий орган землерийно-транспортної машини, який має заокруглене днище, бокові стінки, задню стінку, ріжучу кромку зі змінними зубами, які встановлюються в напрямну у вигляді паза, з можливістю зміни відстані між зубами [2]. Однак суттєвим недоліком даної конструкції є великі зусилля на подолання опору ґрунту при копанні, що не дозволяє цілком повно розпушити розроблювану ділянку, при цьому досягається відносно невелика продуктивність землерийної машини, а також і підвищення енергоємності процесу розробки і значне збільшення тривалості циклу копання ґрунту. Запропонована корисна модель направлена на вирішення задачі зниження коефіцієнта опору копанню, що призводить до зниження зусилля на подолання опору ґрунту, а тим самим зниженню енергоємності копання мерзлих та ґрунтів вищих категорій, та підвищення продуктивності одноківшевого екскаватора. Поставлена задача вирішується тим, що у ковші одноківшевого екскаватора, який містить заокруглене днище, бокові стінки, задню стінку, ріжучу кромку з напрямними у формі паза, основні і розпушувальні зуби, згідно з корисною моделлю, ківш виконаний у совковоподібній формі, а розпушувальні зуби на днищі ковша встановлені у стрілоподібному порядку. Виконання ковша у совковоподібній формі дозволяє підвищити коефіцієнт наповнення при роботі, а також є основним критерієм ефективності - мінімум сумарної потужності копання і транспортування ґрунту. Зуби ріжучої кромки ковша встановлюються в напрямні в залежності від вибраної відстані між ними і фіксуються кріпильними елементами. Напрямна виконана у формі паза, що дозволяє фіксувати в ньому зуб. Це дозволяє забезпечити рівномірність зносу бокових поверхонь зубів робочого органу. На днищі ковша встановлюються змінні розпушувальні зуби, що уможливить використання ковша при копанні мерзлого ґрунту та ефективної розробки гірських порід. Розстановка розпушувальних зубів на днищі клиноподібна, що ґрунтується на основі форми стружки, що відділяється від масиву внаслідок роботи того чи іншого робочого обладнання. Установка основних ножів робить можливим скол ґрунту (породи) по краях прорізей, які зроблені розпушувальними зубами. На фіг. 1 зображений загальний вигляд робочого органу; на фіг. 2 - розстановка розпушувальних зубів на днищі ковша. Ківш складається із заокругленого днища 1, ріжучої кромки 2, бокових стінок 3, передніх і задніх вушок 4, 5 - для кріплення ковша до рукояті екскаватора. На ріжучій кромці ковша виконані напрямні 6 у формі паза, в якому кріпляться основні зуби 7 за допомогою кріпильних елементів 8. Розпушувальні зуби 9 розташовані перпендикулярно поздовжній осі ковша. Ківш працює наступним чином. Ківш повертають і фіксують в такому положенні, щоб в роботі були задіяні розпушувальні зуби 9 ковша, і проводять розпушення робочого середовища. Після розпушення ґрунту всіма рядами зубів 9, які розташовані на днищі ковша 1, проводиться копання і зачерпування розпушеного ґрунту основними зубами 7. Застосування даного робочого органу дозволить суттєво зменшити енергоємність копання ґрунту та підвищити продуктивність одноківшевого екскаватора. Джерела інформації: 1. Патент RU № 2098563, МПК Е02F 3/40, 1995. 2. Патент RU № 2229567, МПК Е02F 9/28, 2003. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Ківш одноківшевого екскаватора, що містить заокруглене днище, бокові стінки, задню стінку, ріжучу кромку з напрямними у формі паза, основні і розпушувальні зуби, який відрізняється 1 UA 86371 U тим, що сам ківш виконаний у совковоподібній формі, а розпушувальні зуби на днищі ковша встановлені у стрілоподібному порядку. 2 UA 86371 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
