Установка для сушіння рослинної сировини

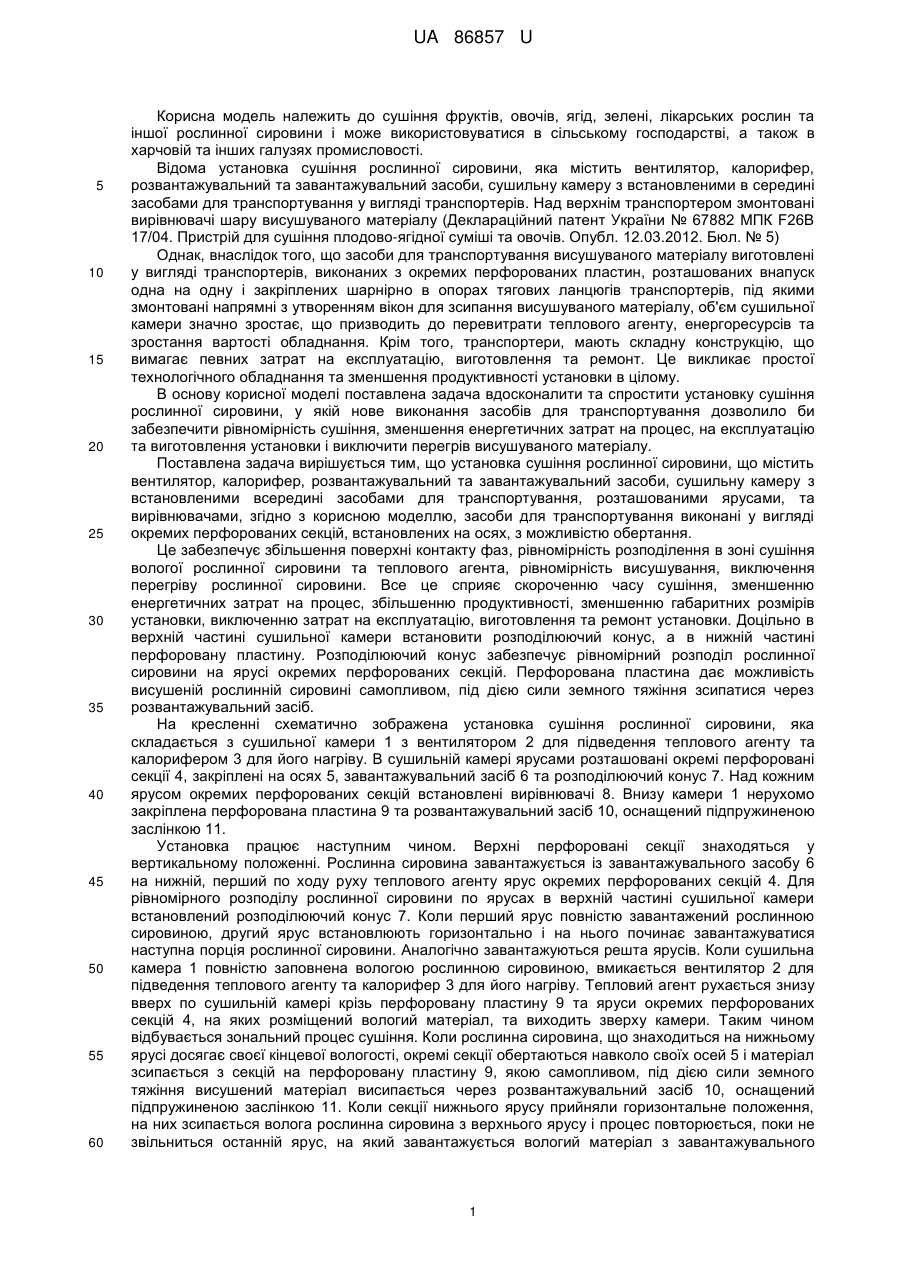

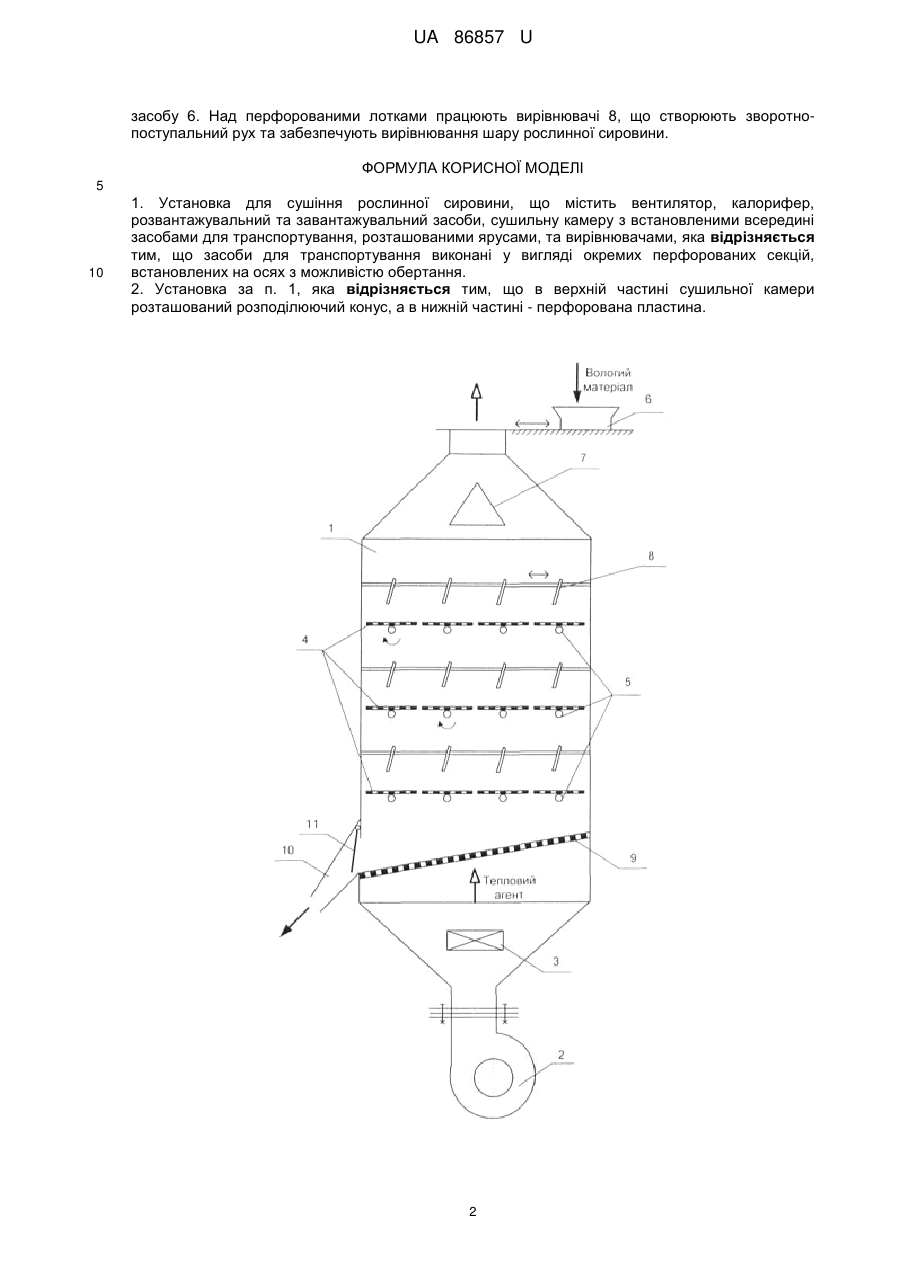

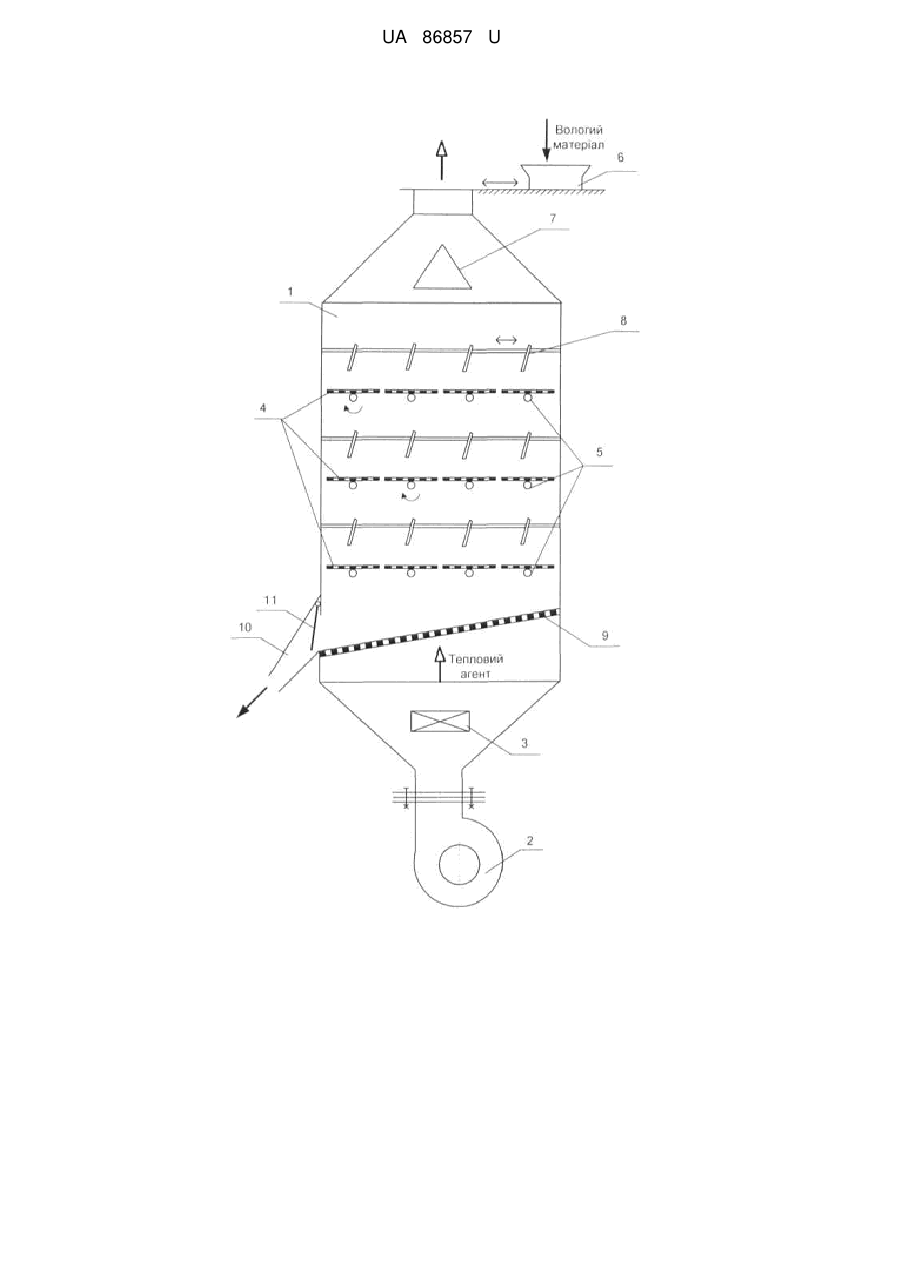

Реферат: Установка для сушіння рослинної сировини містить вентилятор, калорифер, розвантажувальний та завантажувальний засоби, сушильну камеру з встановленими всередині засобами для транспортування, розташованими ярусами, та вирівнювачами. Засоби для транспортування виконані у вигляді окремих перфорованих секцій, встановлених на осях з можливістю обертання. UA 86857 U (54) УСТАНОВКА ДЛЯ СУШІННЯ РОСЛИННОЇ СИРОВИНИ UA 86857 U UA 86857 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сушіння фруктів, овочів, ягід, зелені, лікарських рослин та іншої рослинної сировини і може використовуватися в сільському господарстві, а також в харчовій та інших галузях промисловості. Відома установка сушіння рослинної сировини, яка містить вентилятор, калорифер, розвантажувальний та завантажувальний засоби, сушильну камеру з встановленими в середині засобами для транспортування у вигляді транспортерів. Над верхнім транспортером змонтовані вирівнювачі шару висушуваного матеріалу (Деклараційний патент України № 67882 МПК F26B 17/04. Пристрій для сушіння плодово-ягідної суміші та овочів. Опубл. 12.03.2012. Бюл. № 5) Однак, внаслідок того, що засоби для транспортування висушуваного матеріалу виготовлені у вигляді транспортерів, виконаних з окремих перфорованих пластин, розташованих внапуск одна на одну і закріплених шарнірно в опорах тягових ланцюгів транспортерів, під якими змонтовані напрямні з утворенням вікон для зсипання висушуваного матеріалу, об'єм сушильної камери значно зростає, що призводить до перевитрати теплового агенту, енергоресурсів та зростання вартості обладнання. Крім того, транспортери, мають складну конструкцію, що вимагає певних затрат на експлуатацію, виготовлення та ремонт. Це викликає простої технологічного обладнання та зменшення продуктивності установки в цілому. В основу корисної моделі поставлена задача вдосконалити та спростити установку сушіння рослинної сировини, у якій нове виконання засобів для транспортування дозволило би забезпечити рівномірність сушіння, зменшення енергетичних затрат на процес, на експлуатацію та виготовлення установки і виключити перегрів висушуваного матеріалу. Поставлена задача вирішується тим, що установка сушіння рослинної сировини, що містить вентилятор, калорифер, розвантажувальний та завантажувальний засоби, сушильну камеру з встановленими всередині засобами для транспортування, розташованими ярусами, та вирівнювачами, згідно з корисною моделлю, засоби для транспортування виконані у вигляді окремих перфорованих секцій, встановлених на осях, з можливістю обертання. Це забезпечує збільшення поверхні контакту фаз, рівномірність розподілення в зоні сушіння вологої рослинної сировини та теплового агента, рівномірність висушування, виключення перегріву рослинної сировини. Все це сприяє скороченню часу сушіння, зменшенню енергетичних затрат на процес, збільшенню продуктивності, зменшенню габаритних розмірів установки, виключенню затрат на експлуатацію, виготовлення та ремонт установки. Доцільно в верхній частині сушильної камери встановити розподілюючий конус, а в нижній частині перфоровану пластину. Розподілюючий конус забезпечує рівномірний розподіл рослинної сировини на ярусі окремих перфорованих секцій. Перфорована пластина дає можливість висушеній рослинній сировині самопливом, під дією сили земного тяжіння зсипатися через розвантажувальний засіб. На кресленні схематично зображена установка сушіння рослинної сировини, яка складається з сушильної камери 1 з вентилятором 2 для підведення теплового агенту та калорифером 3 для його нагріву. В сушильній камері ярусами розташовані окремі перфоровані секції 4, закріплені на осях 5, завантажувальний засіб 6 та розподілюючий конус 7. Над кожним ярусом окремих перфорованих секцій встановлені вирівнювачі 8. Внизу камери 1 нерухомо закріплена перфорована пластина 9 та розвантажувальний засіб 10, оснащений підпружиненою заслінкою 11. Установка працює наступним чином. Верхні перфоровані секції знаходяться у вертикальному положенні. Рослинна сировина завантажується із завантажувального засобу 6 на нижній, перший по ходу руху теплового агенту ярус окремих перфорованих секцій 4. Для рівномірного розподілу рослинної сировини по ярусах в верхній частині сушильної камери встановлений розподілюючий конус 7. Коли перший ярус повністю завантажений рослинною сировиною, другий ярус встановлюють горизонтально і на нього починає завантажуватися наступна порція рослинної сировини. Аналогічно завантажуються решта ярусів. Коли сушильна камера 1 повністю заповнена вологою рослинною сировиною, вмикається вентилятор 2 для підведення теплового агенту та калорифер 3 для його нагріву. Тепловий агент рухається знизу вверх по сушильній камері крізь перфоровану пластину 9 та яруси окремих перфорованих секцій 4, на яких розміщений вологий матеріал, та виходить зверху камери. Таким чином відбувається зональний процес сушіння. Коли рослинна сировина, що знаходиться на нижньому ярусі досягає своєї кінцевої вологості, окремі секції обертаються навколо своїх осей 5 і матеріал зсипається з секцій на перфоровану пластину 9, якою самопливом, під дією сили земного тяжіння висушений матеріал висипається через розвантажувальний засіб 10, оснащений підпружиненою заслінкою 11. Коли секції нижнього ярусу прийняли горизонтальне положення, на них зсипається волога рослинна сировина з верхнього ярусу і процес повторюється, поки не звільниться останній ярус, на який завантажується вологий матеріал з завантажувального 1 UA 86857 U засобу 6. Над перфорованими лотками працюють вирівнювачі 8, що створюють зворотнопоступальний рух та забезпечують вирівнювання шару рослинної сировини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Установка для сушіння рослинної сировини, що містить вентилятор, калорифер, розвантажувальний та завантажувальний засоби, сушильну камеру з встановленими всередині засобами для транспортування, розташованими ярусами, та вирівнювачами, яка відрізняється тим, що засоби для транспортування виконані у вигляді окремих перфорованих секцій, встановлених на осях з можливістю обертання. 2. Установка за п. 1, яка відрізняється тим, що в верхній частині сушильної камери розташований розподілюючий конус, а в нижній частині - перфорована пластина. 2 UA 86857 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
