Мозаїчний виріб

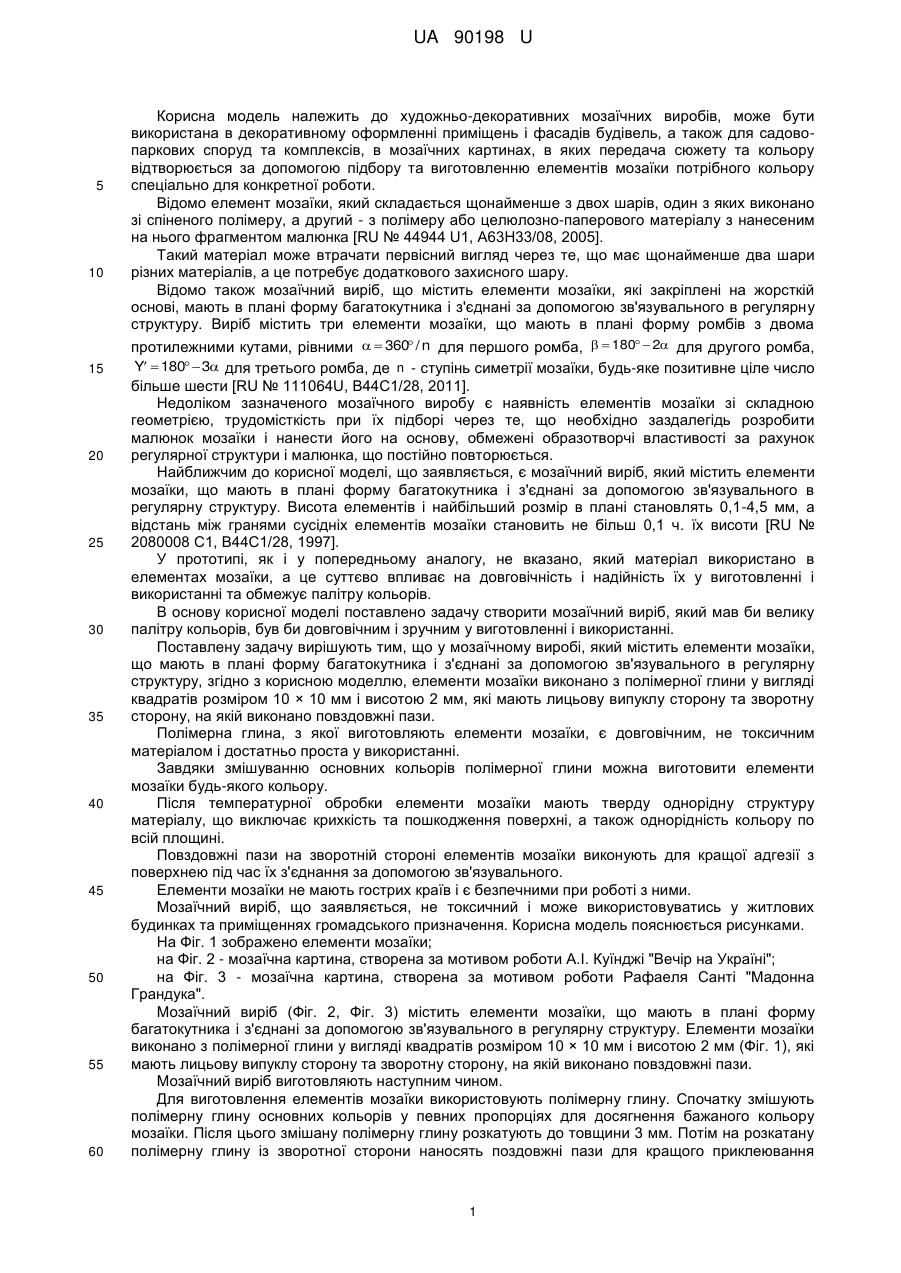

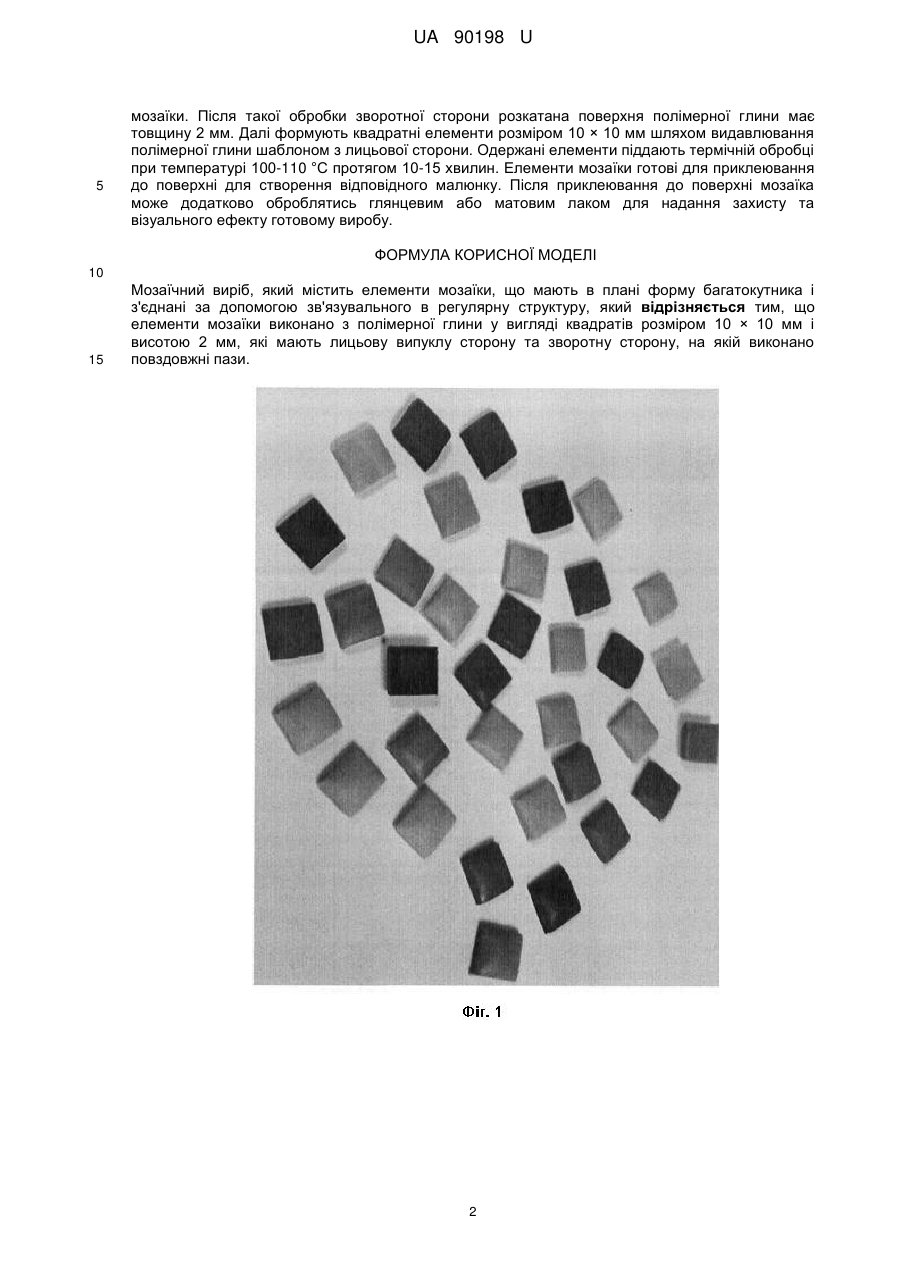

Реферат: UA 90198 U UA 90198 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до художньо-декоративних мозаїчних виробів, може бути використана в декоративному оформленні приміщень і фасадів будівель, а також для садовопаркових споруд та комплексів, в мозаїчних картинах, в яких передача сюжету та кольору відтворюється за допомогою підбору та виготовленню елементів мозаїки потрібного кольору спеціально для конкретної роботи. Відомо елемент мозаїки, який складається щонайменше з двох шарів, один з яких виконано зі спіненого полімеру, а другий - з полімеру або целюлозно-паперового матеріалу з нанесеним на нього фрагментом малюнка [RU № 44944 U1, A63H33/08, 2005]. Такий матеріал може втрачати первісний вигляд через те, що має щонайменше два шари різних матеріалів, а це потребує додаткового захисного шару. Відомо також мозаїчний виріб, що містить елементи мозаїки, які закріплені на жорсткій основі, мають в плані форму багатокутника і з'єднані за допомогою зв'язувального в регулярну структуру. Виріб містить три елементи мозаїки, що мають в плані форму ромбів з двома протилежними кутами, рівними   360 / n для першого ромба,   180  2 для другого ромба, Y  180  3 для третього ромба, де n - ступінь симетрії мозаїки, будь-яке позитивне ціле число більше шести [RU № 111064U, В44С1/28, 2011]. Недоліком зазначеного мозаїчного виробу є наявність елементів мозаїки зі складною геометрією, трудомісткість при їх підборі через те, що необхідно заздалегідь розробити малюнок мозаїки і нанести його на основу, обмежені образотворчі властивості за рахунок регулярної структури і малюнка, що постійно повторюється. Найближчим до корисної моделі, що заявляється, є мозаїчний виріб, який містить елементи мозаїки, що мають в плані форму багатокутника і з'єднані за допомогою зв'язувального в регулярну структуру. Висота елементів і найбільший розмір в плані становлять 0,1-4,5 мм, а відстань між гранями сусідніх елементів мозаїки становить не більш 0,1 ч. їх висоти [RU № 2080008 С1, В44С1/28, 1997]. У прототипі, як і у попередньому аналогу, не вказано, який матеріал використано в елементах мозаїки, а це суттєво впливає на довговічність і надійність їх у виготовленні і використанні та обмежує палітру кольорів. В основу корисної моделі поставлено задачу створити мозаїчний виріб, який мав би велику палітру кольорів, був би довговічним і зручним у виготовленні і використанні. Поставлену задачу вирішують тим, що у мозаїчному виробі, який містить елементи мозаїки, що мають в плані форму багатокутника і з'єднані за допомогою зв'язувального в регулярну структуру, згідно з корисною моделлю, елементи мозаїки виконано з полімерної глини у вигляді квадратів розміром 10 × 10 мм і висотою 2 мм, які мають лицьову випуклу сторону та зворотну сторону, на якій виконано повздовжні пази. Полімерна глина, з якої виготовляють елементи мозаїки, є довговічним, не токсичним матеріалом і достатньо проста у використанні. Завдяки змішуванню основних кольорів полімерної глини можна виготовити елементи мозаїки будь-якого кольору. Після температурної обробки елементи мозаїки мають тверду однорідну структуру матеріалу, що виключає крихкість та пошкодження поверхні, а також однорідність кольору по всій площині. Повздовжні пази на зворотній стороні елементів мозаїки виконують для кращої адгезії з поверхнею під час їх з'єднання за допомогою зв'язувального. Елементи мозаїки не мають гострих країв і є безпечними при роботі з ними. Мозаїчний виріб, що заявляється, не токсичний і може використовуватись у житлових будинках та приміщеннях громадського призначення. Корисна модель пояснюється рисунками. На Фіг. 1 зображено елементи мозаїки; на Фіг. 2 - мозаїчна картина, створена за мотивом роботи А.І. Куїнджі "Вечір на Україні"; на Фіг. 3 - мозаїчна картина, створена за мотивом роботи Рафаеля Санті "Мадонна Грандука". Мозаїчний виріб (Фіг. 2, Фіг. 3) містить елементи мозаїки, що мають в плані форму багатокутника і з'єднані за допомогою зв'язувального в регулярну структуру. Елементи мозаїки виконано з полімерної глини у вигляді квадратів розміром 10 × 10 мм і висотою 2 мм (Фіг. 1), які мають лицьову випуклу сторону та зворотну сторону, на якій виконано повздовжні пази. Мозаїчний виріб виготовляють наступним чином. Для виготовлення елементів мозаїки використовують полімерну глину. Спочатку змішують полімерну глину основних кольорів у певних пропорціях для досягнення бажаного кольору мозаїки. Після цього змішану полімерну глину розкатують до товщини 3 мм. Потім на розкатану полімерну глину із зворотної сторони наносять поздовжні пази для кращого приклеювання 1 UA 90198 U 5 мозаїки. Після такої обробки зворотної сторони розкатана поверхня полімерної глини має товщину 2 мм. Далі формують квадратні елементи розміром 10 × 10 мм шляхом видавлювання полімерної глини шаблоном з лицьової сторони. Одержані елементи піддають термічній обробці при температурі 100-110 °C протягом 10-15 хвилин. Елементи мозаїки готові для приклеювання до поверхні для створення відповідного малюнку. Після приклеювання до поверхні мозаїка може додатково оброблятись глянцевим або матовим лаком для надання захисту та візуального ефекту готовому виробу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Мозаїчний виріб, який містить елементи мозаїки, що мають в плані форму багатокутника і з'єднані за допомогою зв'язувального в регулярну структуру, який відрізняється тим, що елементи мозаїки виконано з полімерної глини у вигляді квадратів розміром 10 × 10 мм і висотою 2 мм, які мають лицьову випуклу сторону та зворотну сторону, на якій виконано повздовжні пази. 2 UA 90198 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
