Комп’ютерний стіл з вбудованою аудіосистемою

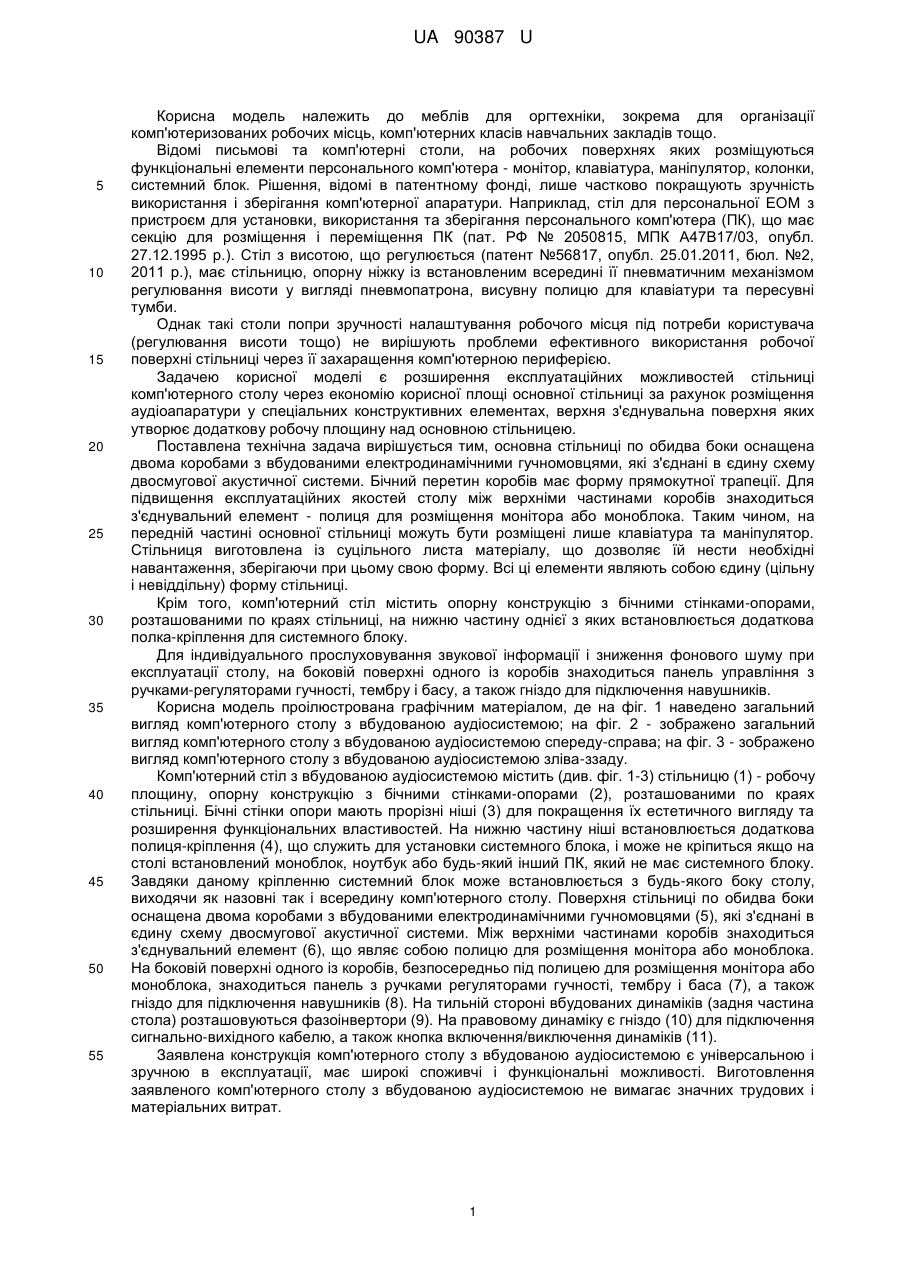

Реферат: UA 90387 U UA 90387 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до меблів для оргтехніки, зокрема для організації комп'ютеризованих робочих місць, комп'ютерних класів навчальних закладів тощо. Відомі письмові та комп'ютерні столи, на робочих поверхнях яких розміщуються функціональні елементи персонального комп'ютера - монітор, клавіатура, маніпулятор, колонки, системний блок. Рішення, відомі в патентному фонді, лише частково покращують зручність використання і зберігання комп'ютерної апаратури. Наприклад, стіл для персональної ЕОМ з пристроєм для установки, використання та зберігання персонального комп'ютера (ПК), що має секцію для розміщення і переміщення ПК (пат. РФ № 2050815, МПК А47В17/03, опубл. 27.12.1995 p.). Стіл з висотою, що регулюється (патент №56817, опубл. 25.01.2011, бюл. №2, 2011 р.), має стільницю, опорну ніжку із встановленим всередині її пневматичним механізмом регулювання висоти у вигляді пневмопатрона, висувну полицю для клавіатури та пересувні тумби. Однак такі столи попри зручності налаштування робочого місця під потреби користувача (регулювання висоти тощо) не вирішують проблеми ефективного використання робочої поверхні стільниці через її захаращення комп'ютерною периферією. Задачею корисної моделі є розширення експлуатаційних можливостей стільниці комп'ютерного столу через економію корисної площі основної стільниці за рахунок розміщення аудіоапаратури у спеціальних конструктивних елементах, верхня з'єднувальна поверхня яких утворює додаткову робочу площину над основною стільницею. Поставлена технічна задача вирішується тим, основна стільниці по обидва боки оснащена двома коробами з вбудованими електродинамічними гучномовцями, які з'єднані в єдину схему двосмугової акустичної системи. Бічний перетин коробів має форму прямокутної трапеції. Для підвищення експлуатаційних якостей столу між верхніми частинами коробів знаходиться з'єднувальний елемент - полиця для розміщення монітора або моноблока. Таким чином, на передній частині основної стільниці можуть бути розміщені лише клавіатура та маніпулятор. Стільниця виготовлена із суцільного листа матеріалу, що дозволяє їй нести необхідні навантаження, зберігаючи при цьому свою форму. Всі ці елементи являють собою єдину (цільну і невіддільну) форму стільниці. Крім того, комп'ютерний стіл містить опорну конструкцію з бічними стінками-опорами, розташованими по краях стільниці, на нижню частину однієї з яких встановлюється додаткова полка-кріплення для системного блоку. Для індивідуального прослуховування звукової інформації і зниження фонового шуму при експлуатації столу, на боковій поверхні одного із коробів знаходиться панель управління з ручками-регуляторами гучності, тембру і басу, а також гніздо для підключення навушників. Корисна модель проілюстрована графічним матеріалом, де на фіг. 1 наведено загальний вигляд комп'ютерного столу з вбудованою аудіосистемою; на фіг. 2 - зображено загальний вигляд комп'ютерного столу з вбудованою аудіосистемою спереду-справа; на фіг. 3 - зображено вигляд комп'ютерного столу з вбудованою аудіосистемою зліва-ззаду. Комп'ютерний стіл з вбудованою аудіосистемою містить (див. фіг. 1-3) стільницю (1) - робочу площину, опорну конструкцію з бічними стінками-опорами (2), розташованими по краях стільниці. Бічні стінки опори мають прорізні ніші (3) для покращення їх естетичного вигляду та розширення функціональних властивостей. На нижню частину ніші встановлюється додаткова полиця-кріплення (4), що служить для установки системного блока, і може не кріпиться якщо на столі встановлений моноблок, ноутбук або будь-який інший ПК, який не має системного блоку. Завдяки даному кріпленню системний блок може встановлюється з будь-якого боку столу, виходячи як назовні так і всередину комп'ютерного столу. Поверхня стільниці по обидва боки оснащена двома коробами з вбудованими електродинамічними гучномовцями (5), які з'єднані в єдину схему двосмугової акустичної системи. Між верхніми частинами коробів знаходиться з'єднувальний елемент (6), що являє собою полицю для розміщення монітора або моноблока. На боковій поверхні одного із коробів, безпосередньо під полицею для розміщення монітора або моноблока, знаходиться панель з ручками регуляторами гучності, тембру і баса (7), а також гніздо для підключення навушників (8). На тильній стороні вбудованих динаміків (задня частина стола) розташовуються фазоінвертори (9). На правовому динаміку є гніздо (10) для підключення сигнально-вихідного кабелю, а також кнопка включення/виключення динаміків (11). Заявлена конструкція комп'ютерного столу з вбудованою аудіосистемою є універсальною і зручною в експлуатації, має широкі споживчі і функціональні можливості. Виготовлення заявленого комп'ютерного столу з вбудованою аудіосистемою не вимагає значних трудових і матеріальних витрат. 1 UA 90387 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Комп'ютерний стіл, що містить стільницю, опорну конструкцію з бічними стінками-опорами, розташованими по краях стільниці, з прорізними нішами, на нижню частину однієї з яких встановлюється додаткова полиця-кріплення, який відрізняється тим, що стільниця оснащена спеціальними конструктивними елементами для розміщення аудіоапаратури, верхня з'єднувальна поверхня яких утворює додаткову робочу площину над основною стільницею. 2 UA 90387 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
