Сегмент алмазного інструмента

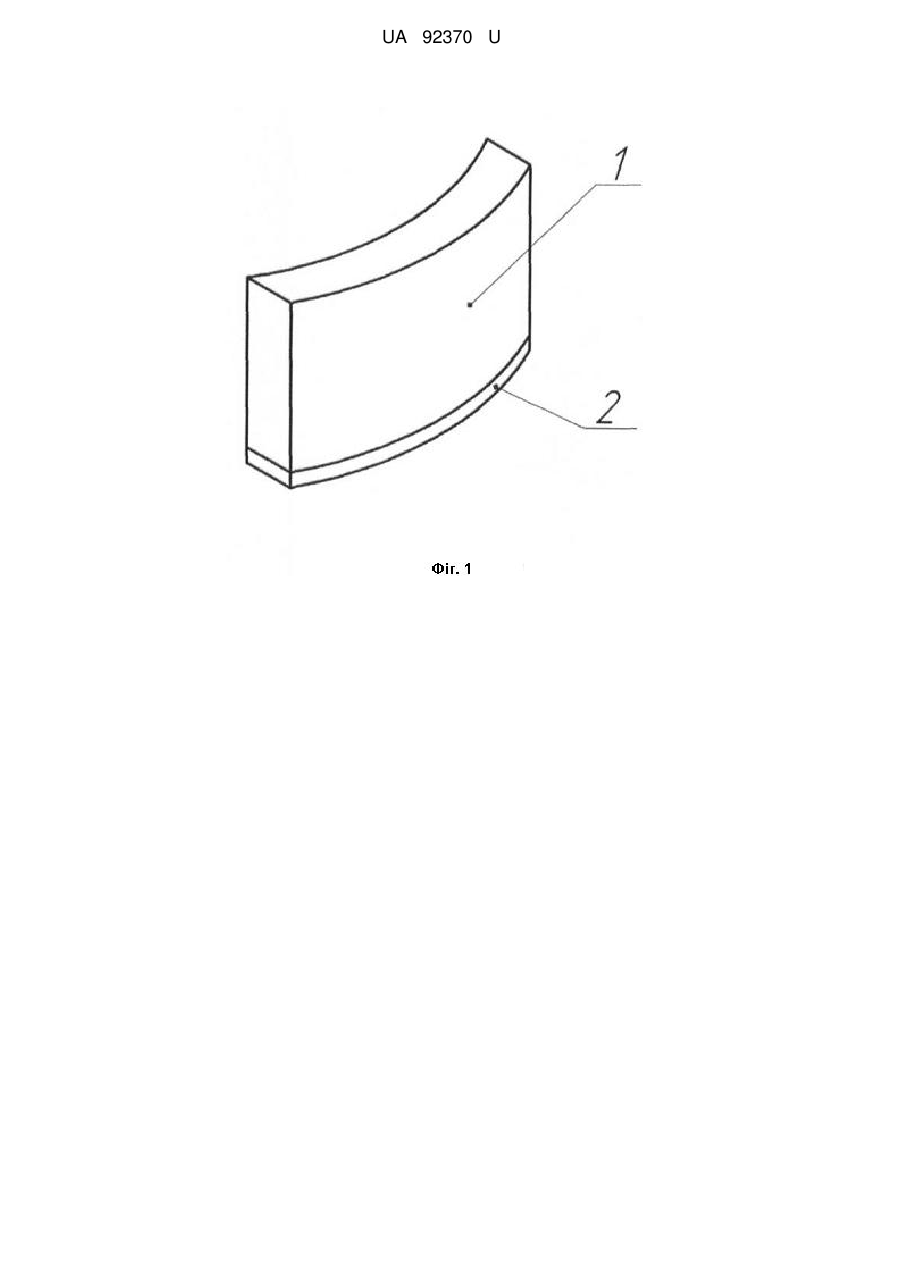

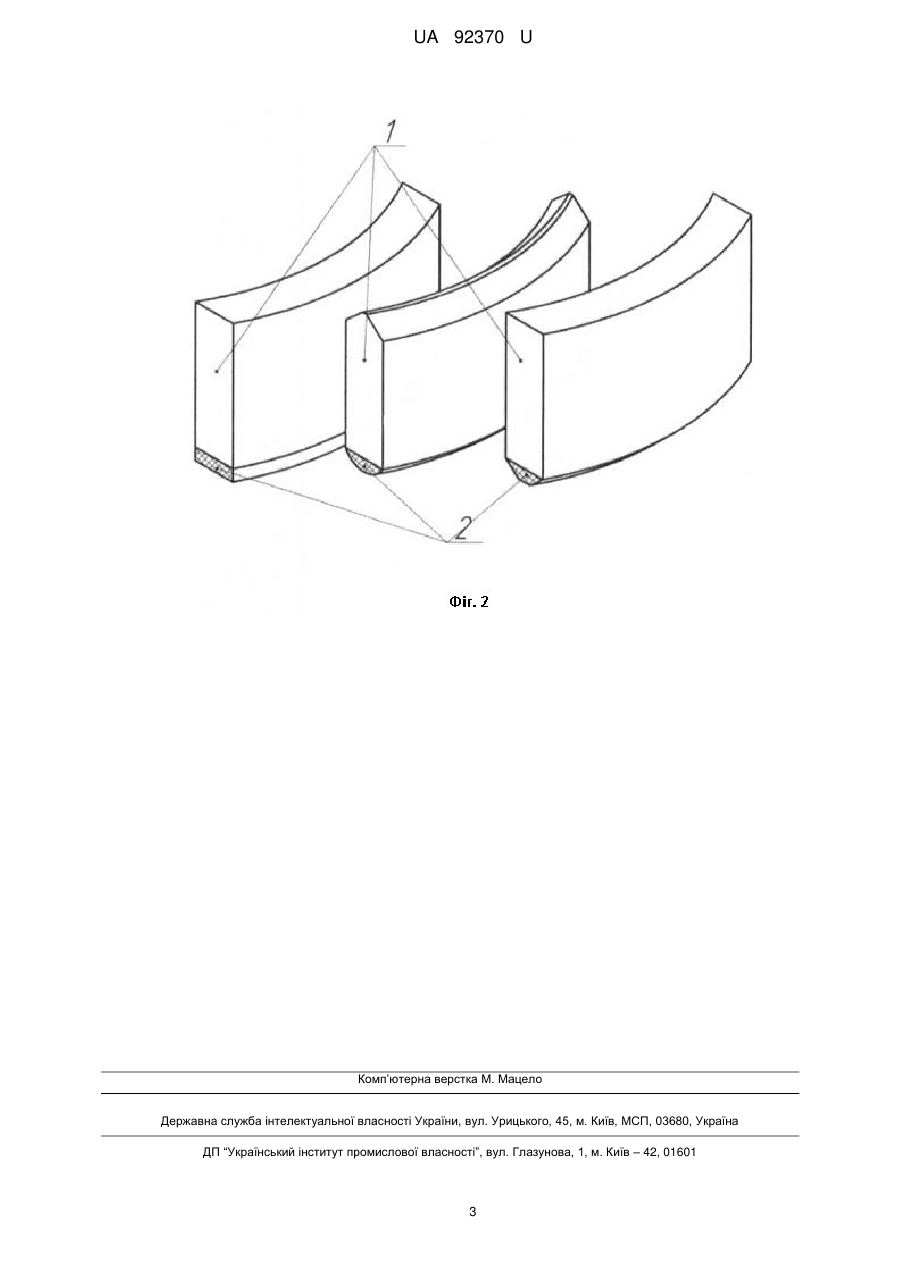

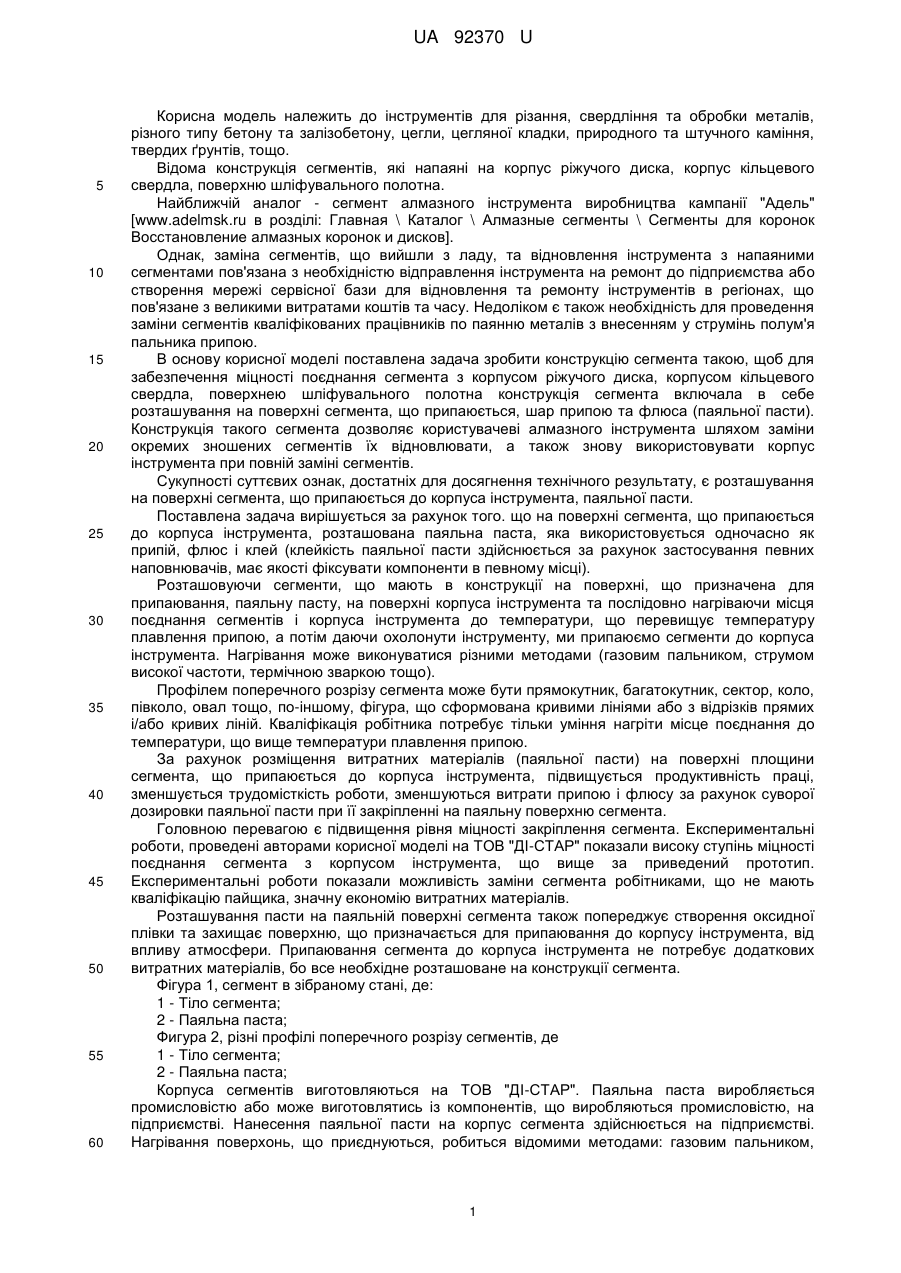

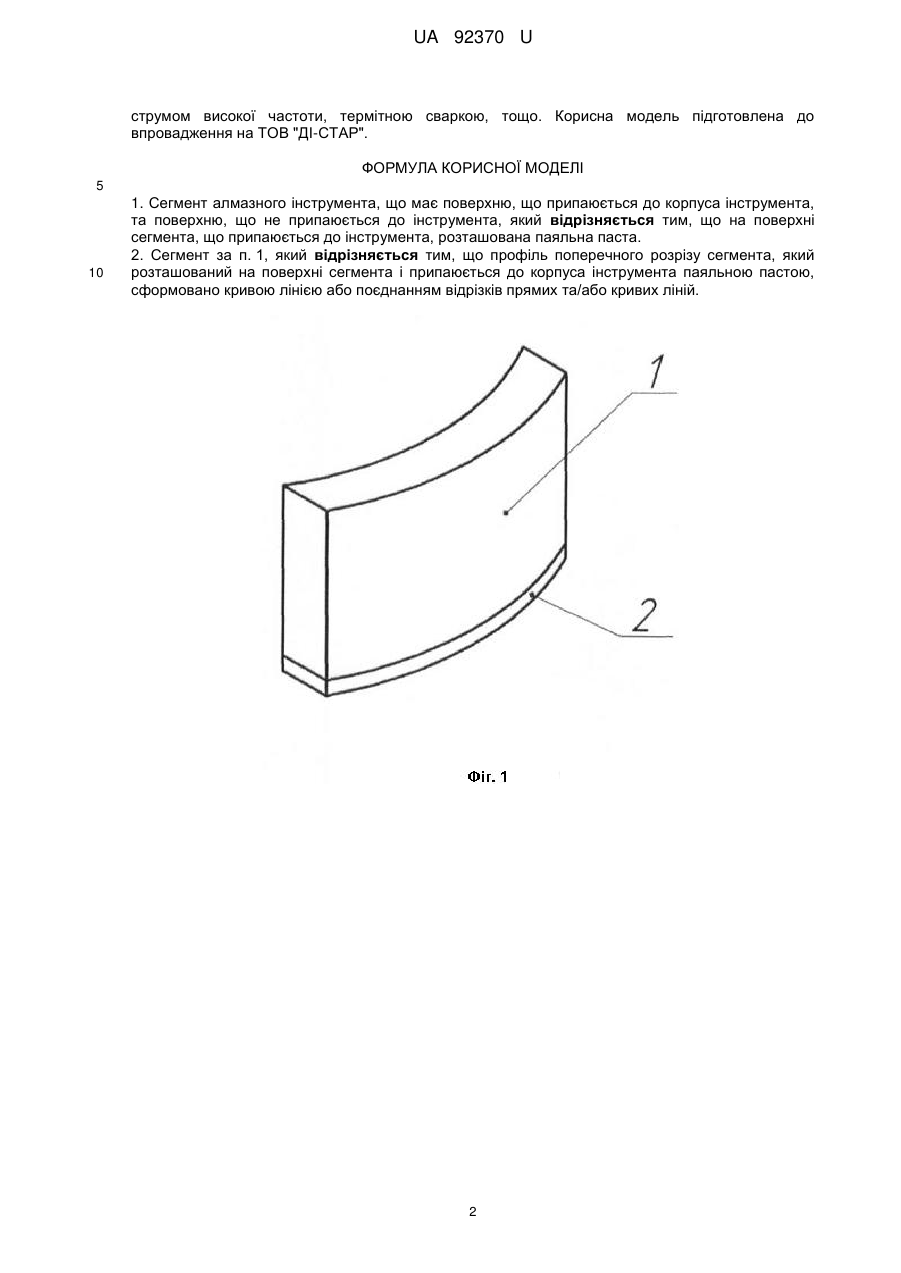

Реферат: Сегмент алмазного інструмента містить поверхню, що припаюється до корпуса інструмента, та поверхню, що не припаюється до інструмента. На поверхні сегмента, що припаюється до інструмента, розташована паяльна паста. UA 92370 U (12) UA 92370 U UA 92370 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до інструментів для різання, свердління та обробки металів, різного типу бетону та залізобетону, цегли, цегляної кладки, природного та штучного каміння, твердих ґрунтів, тощо. Відома конструкція сегментів, які напаяні на корпус ріжучого диска, корпус кільцевого свердла, поверхню шліфувального полотна. Найближчій аналог - сегмент алмазного інструмента виробництва кампанії "Адель" [www.adelmsk.ru в розділі: Главная \ Каталог \ Алмазные сегменты \ Сегменты для коронок Восстановление алмазных коронок и дисков]. Однак, заміна сегментів, що вийшли з ладу, та відновлення інструмента з напаяними сегментами пов'язана з необхідністю відправлення інструмента на ремонт до підприємства або створення мережі сервісної бази для відновлення та ремонту інструментів в регіонах, що пов'язане з великими витратами коштів та часу. Недоліком є також необхідність для проведення заміни сегментів кваліфікованих працівників по паянню металів з внесенням у струмінь полум'я пальника припою. В основу корисної моделі поставлена задача зробити конструкцію сегмента такою, щоб для забезпечення міцності поєднання сегмента з корпусом ріжучого диска, корпусом кільцевого свердла, поверхнею шліфувального полотна конструкція сегмента включала в себе розташування на поверхні сегмента, що припаюється, шар припою та флюса (паяльної пасти). Конструкція такого сегмента дозволяє користувачеві алмазного інструмента шляхом заміни окремих зношених сегментів їх відновлювати, а також знову використовувати корпус інструмента при повній заміні сегментів. Сукупності суттєвих ознак, достатніх для досягнення технічного результату, є розташування на поверхні сегмента, що припаюється до корпуса інструмента, паяльної пасти. Поставлена задача вирішується за рахунок того. що на поверхні сегмента, що припаюється до корпуса інструмента, розташована паяльна паста, яка використовується одночасно як припій, флюс і клей (клейкість паяльної пасти здійснюється за рахунок застосування певних наповнювачів, має якості фіксувати компоненти в певному місці). Розташовуючи сегменти, що мають в конструкції на поверхні, що призначена для припаювання, паяльну пасту, на поверхні корпуса інструмента та послідовно нагріваючи місця поєднання сегментів і корпуса інструмента до температури, що перевищує температуру плавлення припою, а потім даючи охолонути інструменту, ми припаюємо сегменти до корпуса інструмента. Нагрівання може виконуватися різними методами (газовим пальником, струмом високої частоти, термічною зваркою тощо). Профілем поперечного розрізу сегмента може бути прямокутник, багатокутник, сектор, коло, півколо, овал тощо, по-іншому, фігура, що сформована кривими лініями або з відрізків прямих і/або кривих ліній. Кваліфікація робітника потребує тільки уміння нагріти місце поєднання до температури, що вище температури плавлення припою. За рахунок розміщення витратних матеріалів (паяльної пасти) на поверхні площини сегмента, що припаюється до корпуса інструмента, підвищується продуктивність праці, зменшується трудомісткість роботи, зменшуються витрати припою і флюсу за рахунок суворої дозировки паяльної пасти при її закріпленні на паяльну поверхню сегмента. Головною перевагою є підвищення рівня міцності закріплення сегмента. Експериментальні роботи, проведені авторами корисної моделі на ТОВ "ДІ-СТАР" показали високу ступінь міцності поєднання сегмента з корпусом інструмента, що вище за приведений прототип. Експериментальні роботи показали можливість заміни сегмента робітниками, що не мають кваліфікацію пайщика, значну економію витратних матеріалів. Розташування пасти на паяльній поверхні сегмента також попереджує створення оксидної плівки та захищає поверхню, що призначається для припаювання до корпусу інструмента, від впливу атмосфери. Припаювання сегмента до корпуса інструмента не потребує додаткових витратних матеріалів, бо все необхідне розташоване на конструкції сегмента. Фігура 1, сегмент в зібраному стані, де: 1 - Тіло сегмента; 2 - Паяльна паста; Фигура 2, різні профілі поперечного розрізу сегментів, де 1 - Тіло сегмента; 2 - Паяльна паста; Корпуса сегментів виготовляються на ТОВ "ДІ-СТАР". Паяльна паста виробляється промисловістю або може виготовлятись із компонентів, що виробляються промисловістю, на підприємстві. Нанесення паяльної пасти на корпус сегмента здійснюється на підприємстві. Нагрівання поверхонь, що приєднуються, робиться відомими методами: газовим пальником, 1 UA 92370 U струмом високої частоти, термітною сваркою, тощо. Корисна модель підготовлена до впровадження на ТОВ "ДІ-СТАР". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Сегмент алмазного інструмента, що має поверхню, що припаюється до корпуса інструмента, та поверхню, що не припаюється до інструмента, який відрізняється тим, що на поверхні сегмента, що припаюється до інструмента, розташована паяльна паста. 2. Сегмент за п. 1, який відрізняється тим, що профіль поперечного розрізу сегмента, який розташований на поверхні сегмента і припаюється до корпуса інструмента паяльною пастою, сформовано кривою лінією або поєднанням відрізків прямих та/або кривих ліній. 2 UA 92370 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
