Абразивне кільцеве свердло

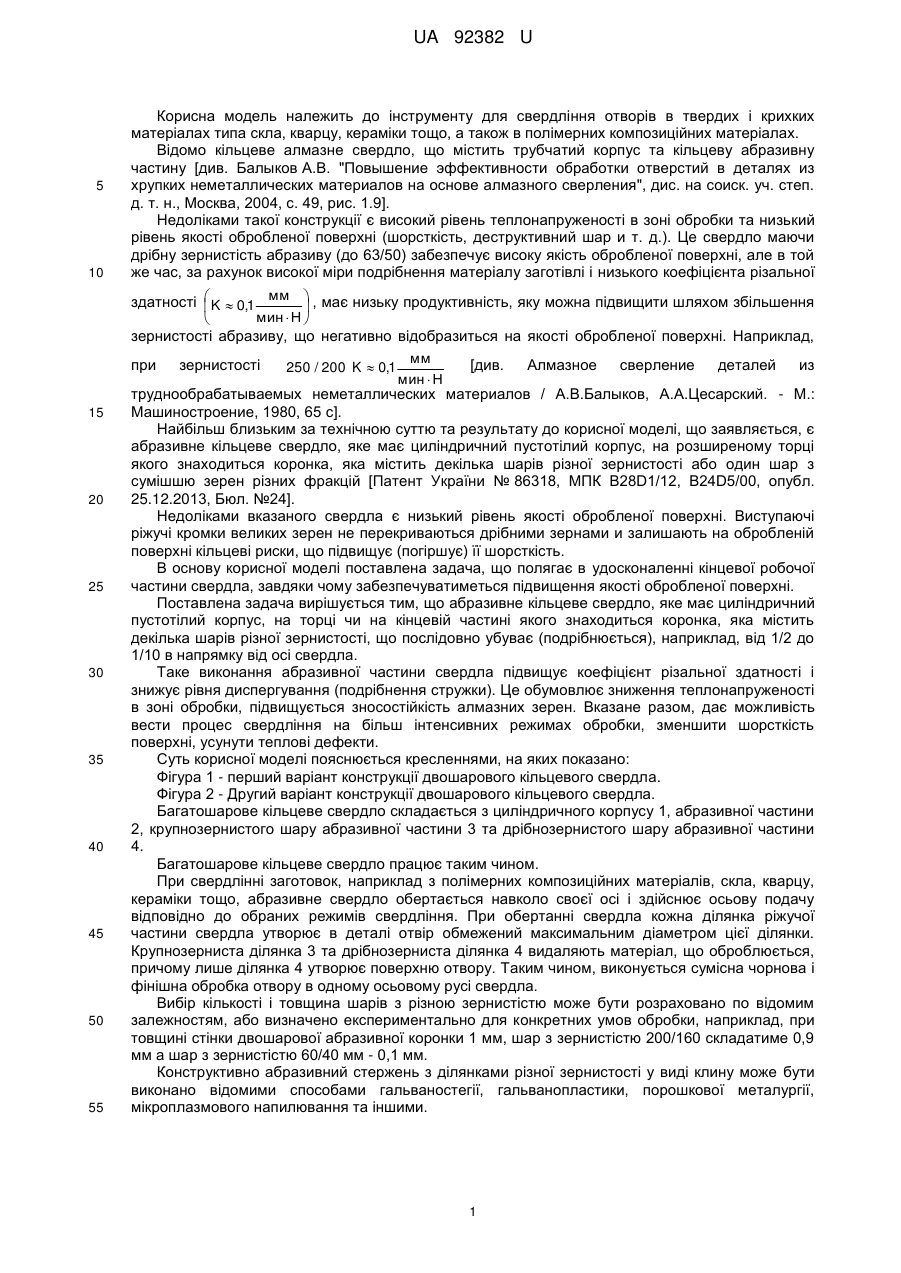

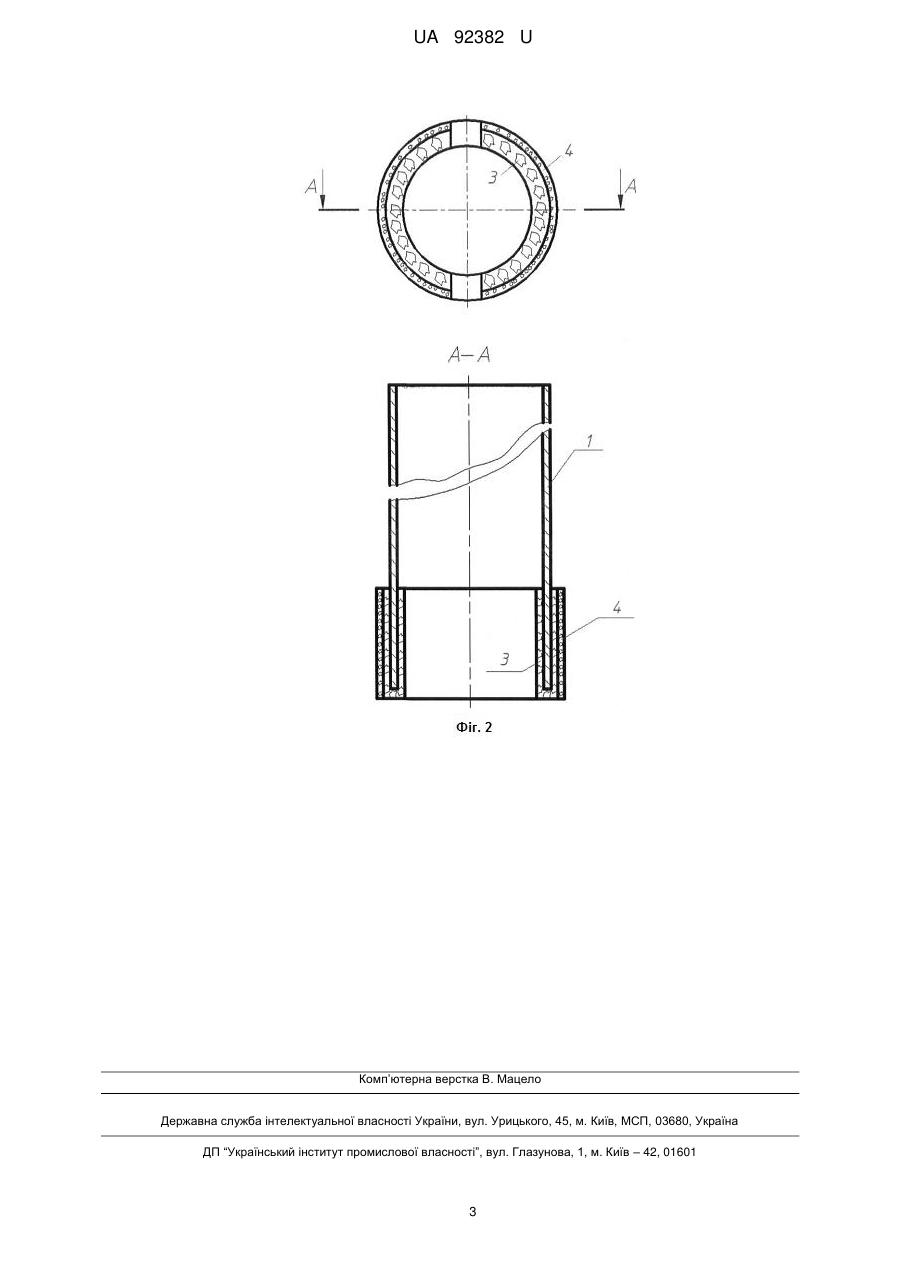

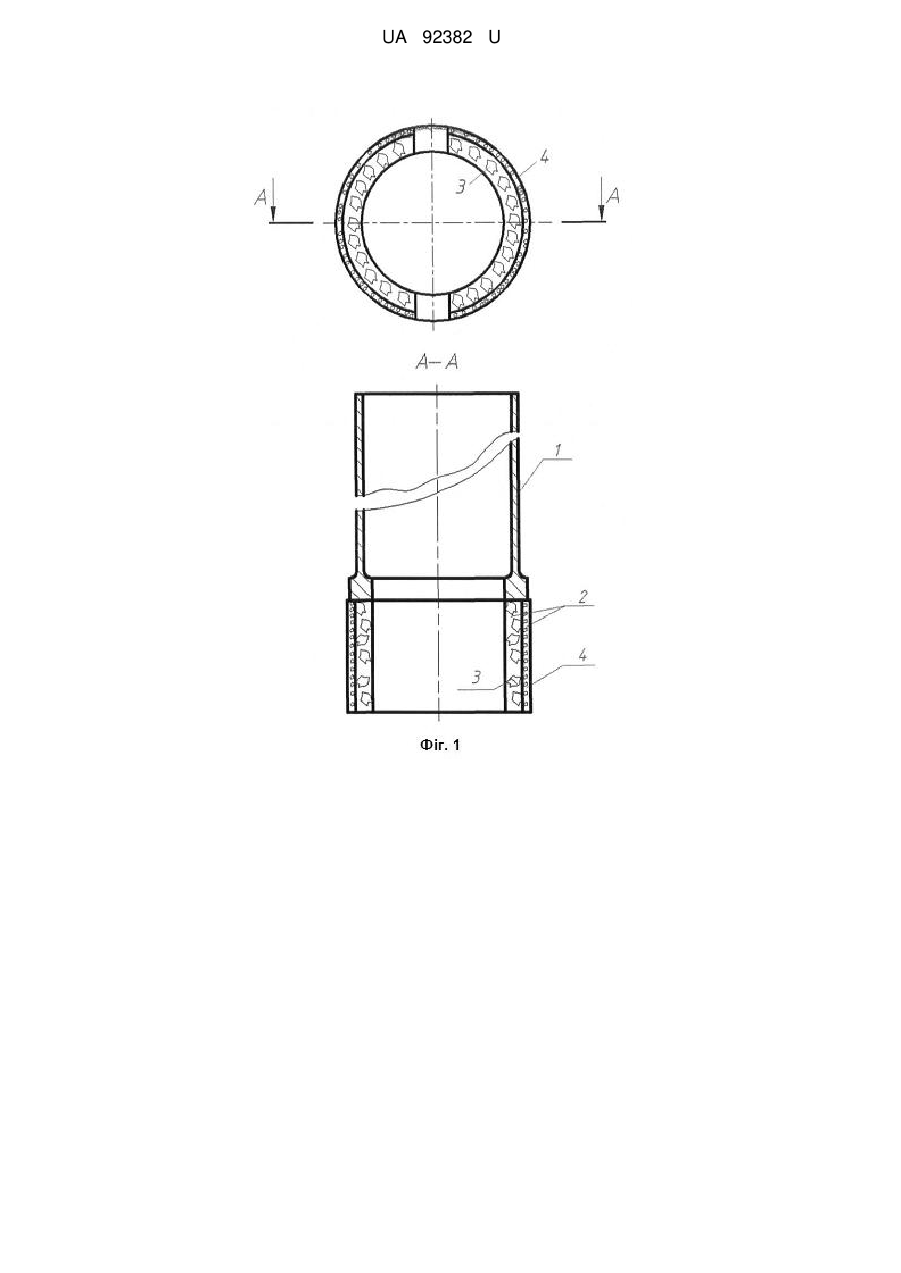

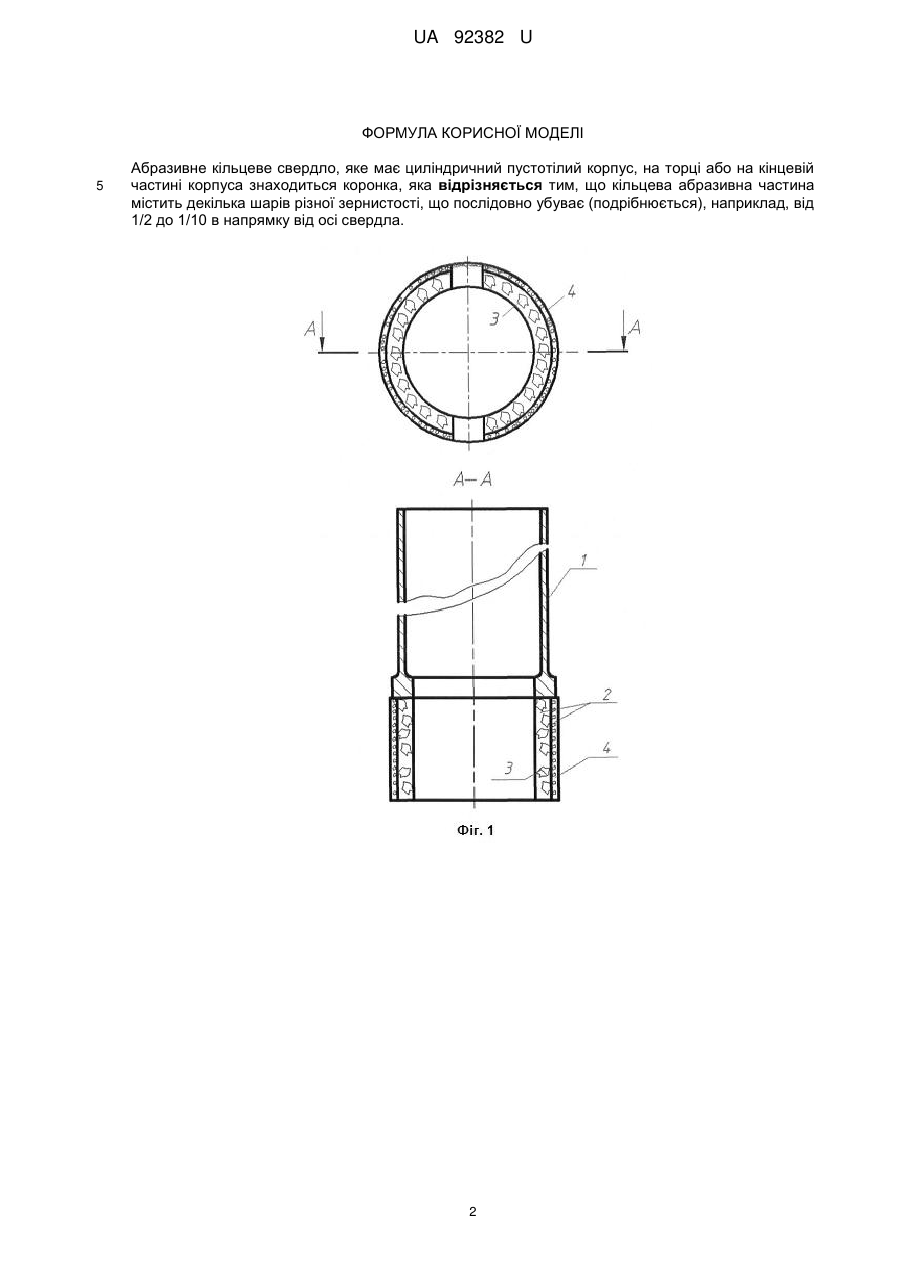

Реферат: UA 92382 U UA 92382 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до інструменту для свердління отворів в твердих і крихких матеріалах типа скла, кварцу, кераміки тощо, а також в полімерних композиційних матеріалах. Відомо кільцеве алмазне свердло, що містить трубчатий корпус та кільцеву абразивну частину [див. Балыков А.В. "Повышение эффективности обработки отверстий в деталях из хрупких неметаллических материалов на основе алмазного сверления", дис. на соиск. уч. степ. д. т. н., Москва, 2004, с. 49, рис. 1.9]. Недоліками такої конструкції є високий рівень теплонапруженості в зоні обробки та низький рівень якості обробленої поверхні (шорсткість, деструктивний шар и т. д.). Це свердло маючи дрібну зернистість абразиву (до 63/50) забезпечує високу якість обробленої поверхні, але в той же час, за рахунок високої міри подрібнення матеріалу заготівлі і низького коефіцієнта різальної здатності  K  0,1 мм  , має низьку продуктивність, яку можна підвищити шляхом збільшення   мин  Н   зернистості абразиву, що негативно відобразиться на якості обробленої поверхні. Наприклад, мм при зернистості [див. Алмазное сверление деталей из 250 / 200 K  0,1 мин  Н труднообрабатываемых неметаллических материалов / А.В.Балыков, А.А.Цесарский. - М.: Машиностроение, 1980, 65 с]. Найбільш близьким за технічною суттю та результату до корисної моделі, що заявляється, є абразивне кільцеве свердло, яке має циліндричний пустотілий корпус, на розширеному торці якого знаходиться коронка, яка містить декілька шарів різної зернистості або один шар з сумішшю зерен різних фракцій [Патент України № 86318, МПК B28D1/12, B24D5/00, опубл. 25.12.2013, Бюл. №24]. Недоліками вказаного свердла є низький рівень якості обробленої поверхні. Виступаючі ріжучі кромки великих зерен не перекриваються дрібними зернами и залишають на обробленій поверхні кільцеві риски, що підвищує (погіршує) її шорсткість. В основу корисної моделі поставлена задача, що полягає в удосконаленні кінцевої робочої частини свердла, завдяки чому забезпечуватиметься підвищення якості обробленої поверхні. Поставлена задача вирішується тим, що абразивне кільцеве свердло, яке має циліндричний пустотілий корпус, на торці чи на кінцевій частині якого знаходиться коронка, яка містить декілька шарів різної зернистості, що послідовно убуває (подрібнюється), наприклад, від 1/2 до 1/10 в напрямку від осі свердла. Таке виконання абразивної частини свердла підвищує коефіцієнт різальної здатності і знижує рівня диспергування (подрібнення стружки). Це обумовлює зниження теплонапруженості в зоні обробки, підвищується зносостійкість алмазних зерен. Вказане разом, дає можливість вести процес свердління на більш інтенсивних режимах обробки, зменшити шорсткість поверхні, усунути теплові дефекти. Суть корисної моделі пояснюється кресленнями, на яких показано: Фігура 1 - перший варіант конструкції двошарового кільцевого свердла. Фігура 2 - Другий варіант конструкції двошарового кільцевого свердла. Багатошарове кільцеве свердло складається з циліндричного корпусу 1, абразивної частини 2, крупнозернистого шару абразивної частини 3 та дрібнозернистого шару абразивної частини 4. Багатошарове кільцеве свердло працює таким чином. При свердлінні заготовок, наприклад з полімерних композиційних матеріалів, скла, кварцу, кераміки тощо, абразивне свердло обертається навколо своєї осі і здійснює осьову подачу відповідно до обраних режимів свердління. При обертанні свердла кожна ділянка ріжучої частини свердла утворює в деталі отвір обмежений максимальним діаметром цієї ділянки. Крупнозерниста ділянка 3 та дрібнозерниста ділянка 4 видаляють матеріал, що оброблюється, причому лише ділянка 4 утворює поверхню отвору. Таким чином, виконується сумісна чорнова і фінішна обробка отвору в одному осьовому русі свердла. Вибір кількості і товщина шарів з різною зернистістю може бути розраховано по відомим залежностям, або визначено експериментально для конкретних умов обробки, наприклад, при товщині стінки двошарової абразивної коронки 1 мм, шар з зернистістю 200/160 складатиме 0,9 мм а шар з зернистістю 60/40 мм - 0,1 мм. Конструктивно абразивний стержень з ділянками різної зернистості у виді клину може бути виконано відомими способами гальваностегії, гальванопластики, порошкової металургії, мікроплазмового напилювання та іншими. 1 UA 92382 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Абразивне кільцеве свердло, яке має циліндричний пустотілий корпус, на торці або на кінцевій частині корпуса знаходиться коронка, яка відрізняється тим, що кільцева абразивна частина містить декілька шарів різної зернистості, що послідовно убуває (подрібнюється), наприклад, від 1/2 до 1/10 в напрямку від осі свердла. 2 UA 92382 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
