Пристрій для нарізання циліндричних отворів

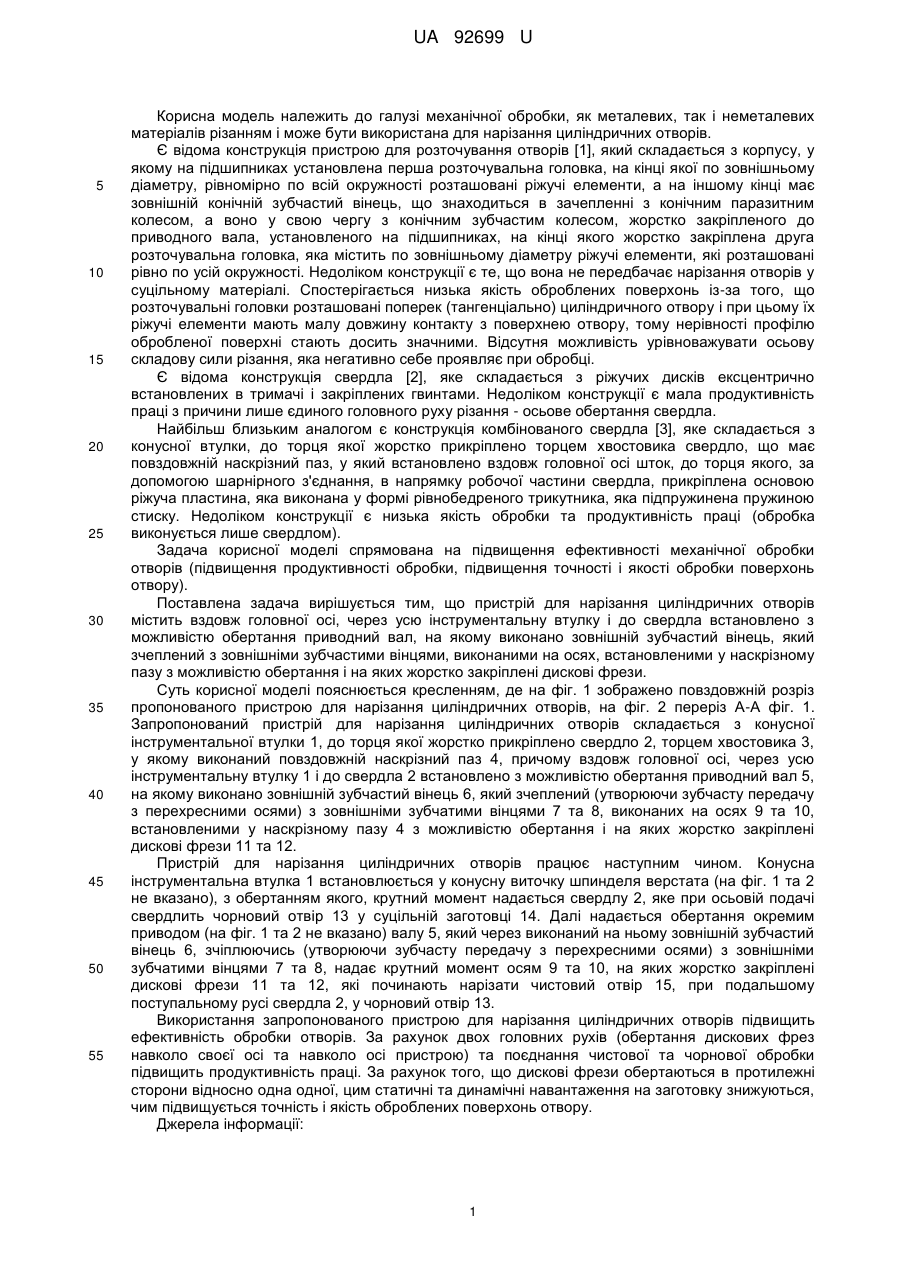

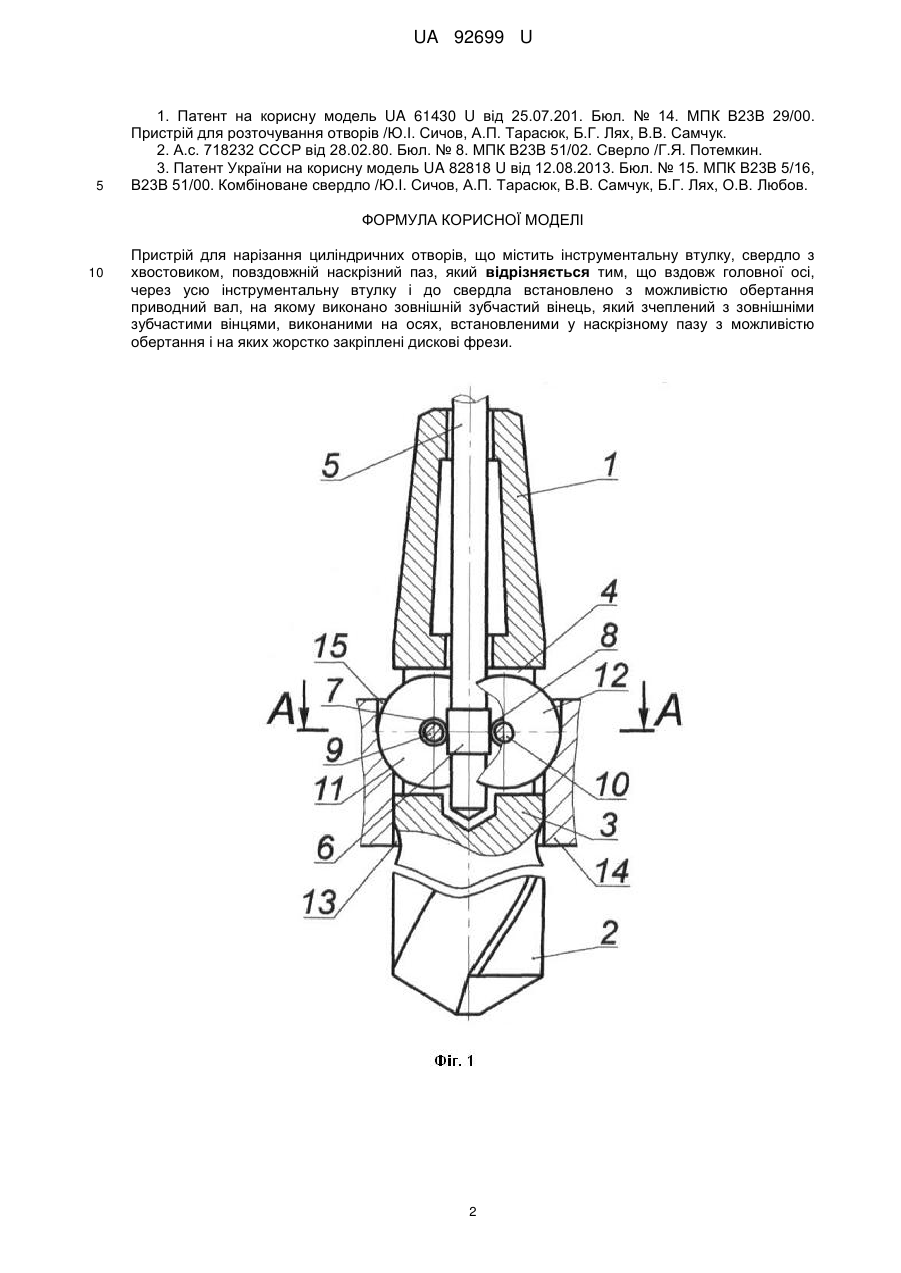

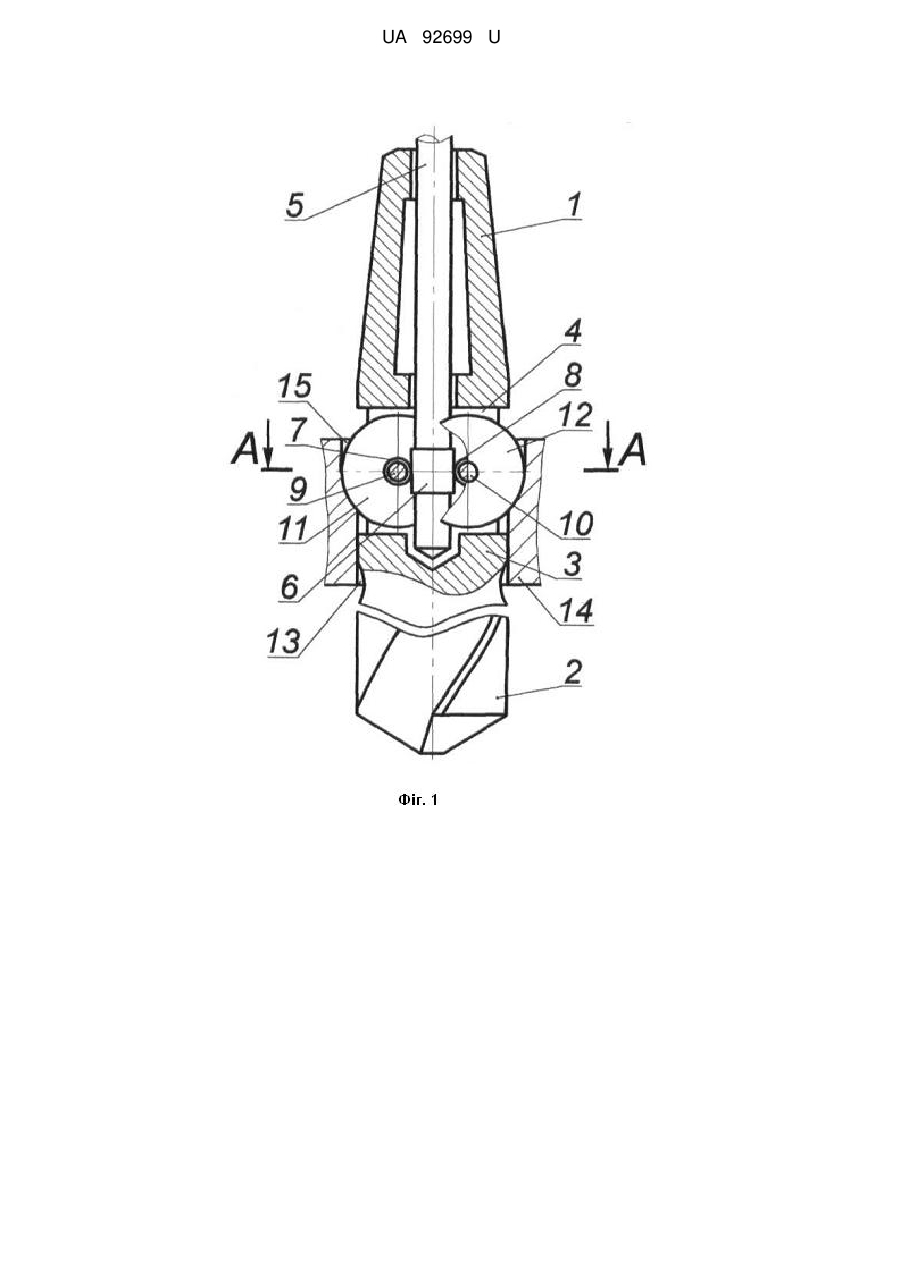

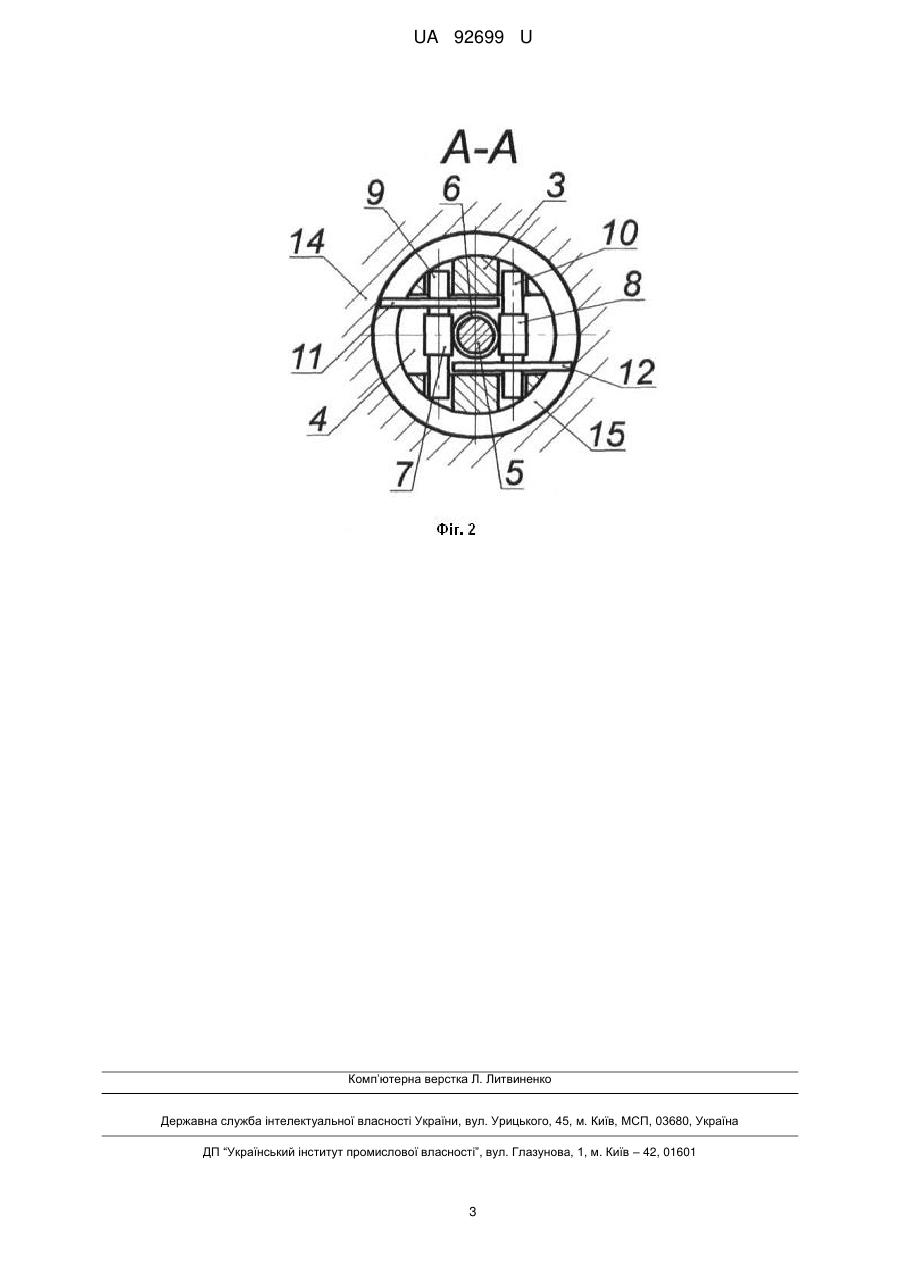

Реферат: Пристрій для нарізання циліндричних отворів містить інструментальну втулку, свердло з хвостовиком, повздовжній наскрізний паз. Вздовж головної осі, через усю інструментальну втулку і до свердла встановлено з можливістю обертання приводний вал, на якому виконано зовнішній зубчастий вінець, який зчеплений з зовнішніми зубчастими вінцями, виконаними на осях, встановленими у наскрізному пазу з можливістю обертання і на яких жорстко закріплені дискові фрези. UA 92699 U (12) UA 92699 U UA 92699 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі механічної обробки, як металевих, так і неметалевих матеріалів різанням і може бути використана для нарізання циліндричних отворів. Є відома конструкція пристрою для розточування отворів [1], який складається з корпусу, у якому на підшипниках установлена перша розточувальна головка, на кінці якої по зовнішньому діаметру, рівномірно по всій окружності розташовані ріжучі елементи, а на іншому кінці має зовнішній конічній зубчастий вінець, що знаходиться в зачепленні з конічним паразитним колесом, а воно у свою чергу з конічним зубчастим колесом, жорстко закріпленого до приводного вала, установленого на підшипниках, на кінці якого жорстко закріплена друга розточувальна головка, яка містить по зовнішньому діаметру ріжучі елементи, які розташовані рівно по усій окружності. Недоліком конструкції є те, що вона не передбачає нарізання отворів у суцільному матеріалі. Спостерігається низька якість оброблених поверхонь із-за того, що розточувальні головки розташовані поперек (тангенціально) циліндричного отвору і при цьому їх ріжучі елементи мають малу довжину контакту з поверхнею отвору, тому нерівності профілю обробленої поверхні стають досить значними. Відсутня можливість урівноважувати осьову складову сили різання, яка негативно себе проявляє при обробці. Є відома конструкція свердла [2], яке складається з ріжучих дисків ексцентрично встановлених в тримачі і закріплених гвинтами. Недоліком конструкції є мала продуктивність праці з причини лише єдиного головного руху різання - осьове обертання свердла. Найбільш близьким аналогом є конструкція комбінованого свердла [3], яке складається з конусної втулки, до торця якої жорстко прикріплено торцем хвостовика свердло, що має повздовжній наскрізний паз, у який встановлено вздовж головної осі шток, до торця якого, за допомогою шарнірного з'єднання, в напрямку робочої частини свердла, прикріплена основою ріжуча пластина, яка виконана у формі рівнобедреного трикутника, яка підпружинена пружиною стиску. Недоліком конструкції є низька якість обробки та продуктивність праці (обробка виконується лише свердлом). Задача корисної моделі спрямована на підвищення ефективності механічної обробки отворів (підвищення продуктивності обробки, підвищення точності і якості обробки поверхонь отвору). Поставлена задача вирішується тим, що пристрій для нарізання циліндричних отворів містить вздовж головної осі, через усю інструментальну втулку і до свердла встановлено з можливістю обертання приводний вал, на якому виконано зовнішній зубчастий вінець, який зчеплений з зовнішніми зубчастими вінцями, виконаними на осях, встановленими у наскрізному пазу з можливістю обертання і на яких жорстко закріплені дискові фрези. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображено повздовжній розріз пропонованого пристрою для нарізання циліндричних отворів, на фіг. 2 переріз А-А фіг. 1. Запропонований пристрій для нарізання циліндричних отворів складається з конусної інструментальної втулки 1, до торця якої жорстко прикріплено свердло 2, торцем хвостовика 3, у якому виконаний повздовжній наскрізний паз 4, причому вздовж головної осі, через усю інструментальну втулку 1 і до свердла 2 встановлено з можливістю обертання приводний вал 5, на якому виконано зовнішній зубчастий вінець 6, який зчеплений (утворюючи зубчасту передачу з перехресними осями) з зовнішніми зубчатими вінцями 7 та 8, виконаних на осях 9 та 10, встановленими у наскрізному пазу 4 з можливістю обертання і на яких жорстко закріплені дискові фрези 11 та 12. Пристрій для нарізання циліндричних отворів працює наступним чином. Конусна інструментальна втулка 1 встановлюється у конусну виточку шпинделя верстата (на фіг. 1 та 2 не вказано), з обертанням якого, крутний момент надається свердлу 2, яке при осьовій подачі свердлить чорновий отвір 13 у суцільній заготовці 14. Далі надається обертання окремим приводом (на фіг. 1 та 2 не вказано) валу 5, який черезвиконаний на ньому зовнішній зубчастий вінець 6, зчіплюючись (утворюючи зубчасту передачу з перехресними осями) з зовнішніми зубчатими вінцями 7 та 8, надає крутний момент осям 9 та 10, на яких жорстко закріплені дискові фрези 11 та 12, які починають нарізати чистовий отвір 15, при подальшому поступальному русі свердла 2, у чорновий отвір 13. Використання запропонованого пристрою для нарізання циліндричних отворів підвищить ефективність обробки отворів. За рахунок двох головних рухів (обертання дискових фрез навколо своєї осі та навколо осі пристрою) та поєднання чистової та чорнової обробки підвищить продуктивність праці. За рахунок того, що дискові фрези обертаються в протилежні сторони відносно одна одної, цим статичні та динамічні навантаження на заготовку знижуються, чим підвищується точність і якість оброблених поверхонь отвору. Джерела інформації: 1 UA 92699 U 5 1. Патент на корисну модель UA 61430 U від 25.07.201. Бюл. № 14. МПК В23В 29/00. Пристрій для розточування отворів /Ю.І. Сичов, А.П. Тарасюк, Б.Г. Лях, В.В. Самчук. 2. А.с. 718232 СССР від 28.02.80. Бюл. № 8. МПК В23В 51/02. Сверло /Г.Я. Потемкин. 3. Патент України на корисну модель UA 82818 U від 12.08.2013. Бюл. № 15. МПК В23В 5/16, В23В 51/00. Комбіноване свердло /Ю.І. Сичов, А.П. Тарасюк, В.В. Самчук, Б.Г. Лях, О.В. Любов. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Пристрій для нарізання циліндричних отворів, що містить інструментальну втулку, свердло з хвостовиком, повздовжній наскрізний паз, який відрізняється тим, що вздовж головної осі, через усю інструментальну втулку і до свердла встановлено з можливістю обертання приводний вал, на якому виконано зовнішній зубчастий вінець, який зчеплений з зовнішніми зубчастими вінцями, виконаними на осях, встановленими у наскрізному пазу з можливістю обертання і на яких жорстко закріплені дискові фрези. 2 UA 92699 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
