Інфузійний пристрій

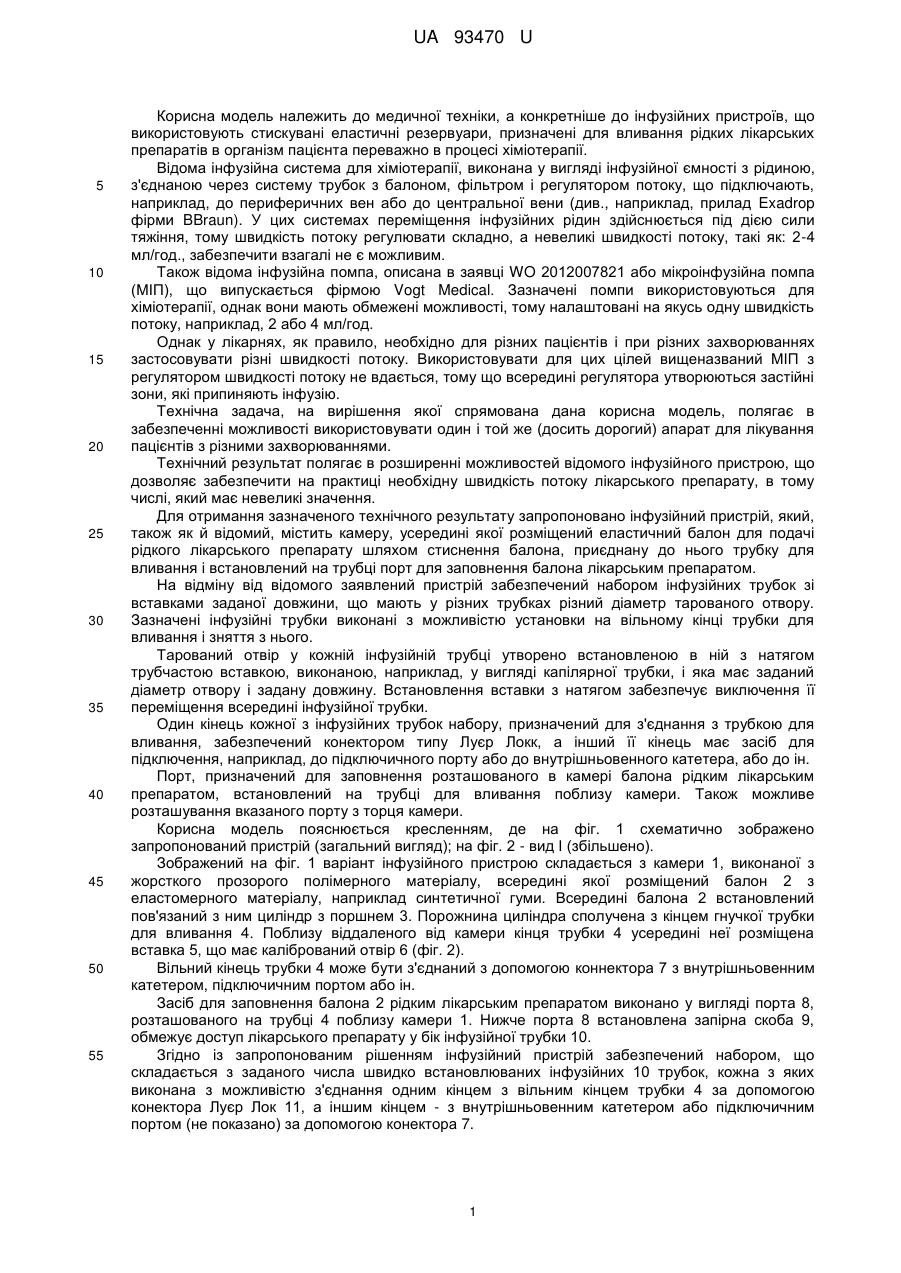

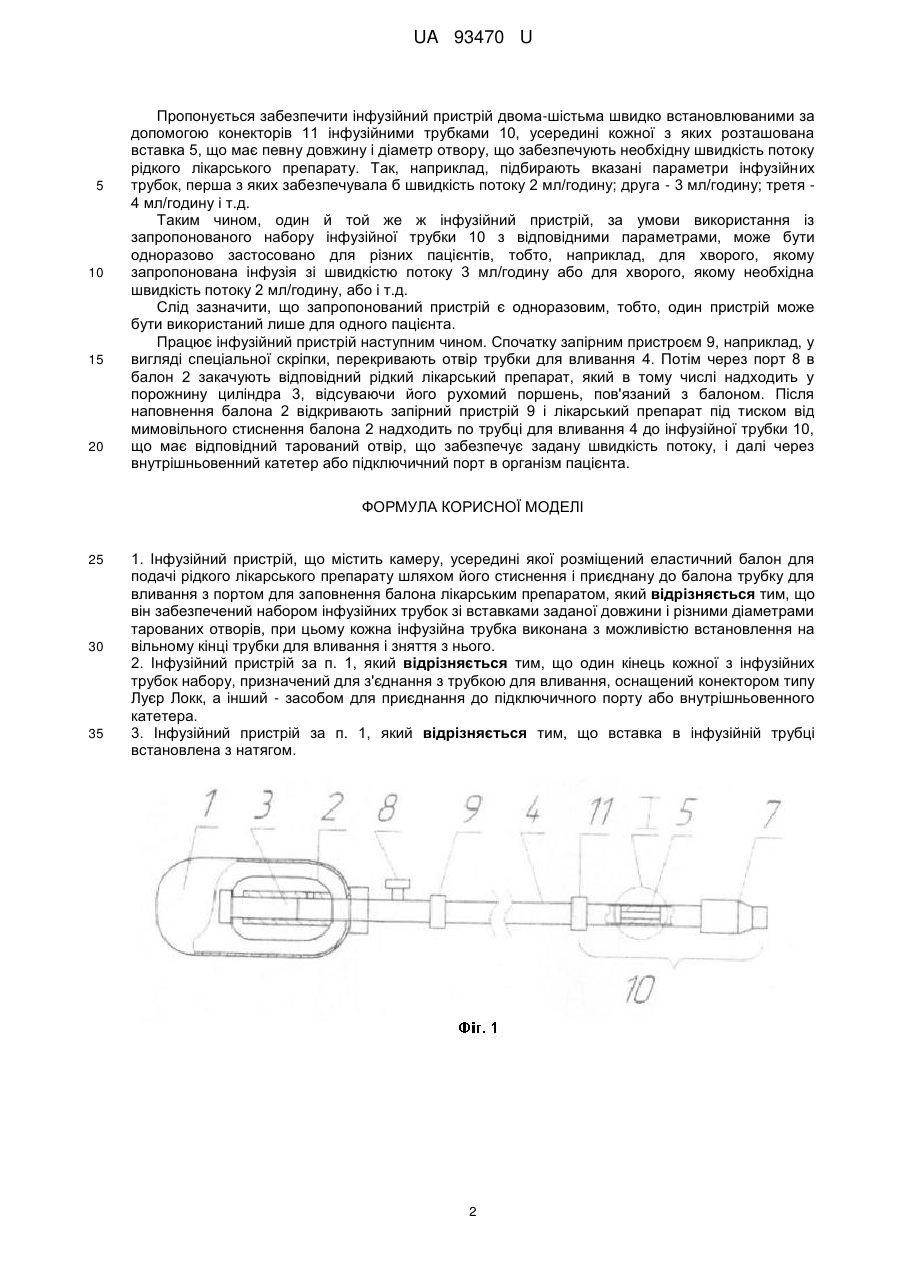

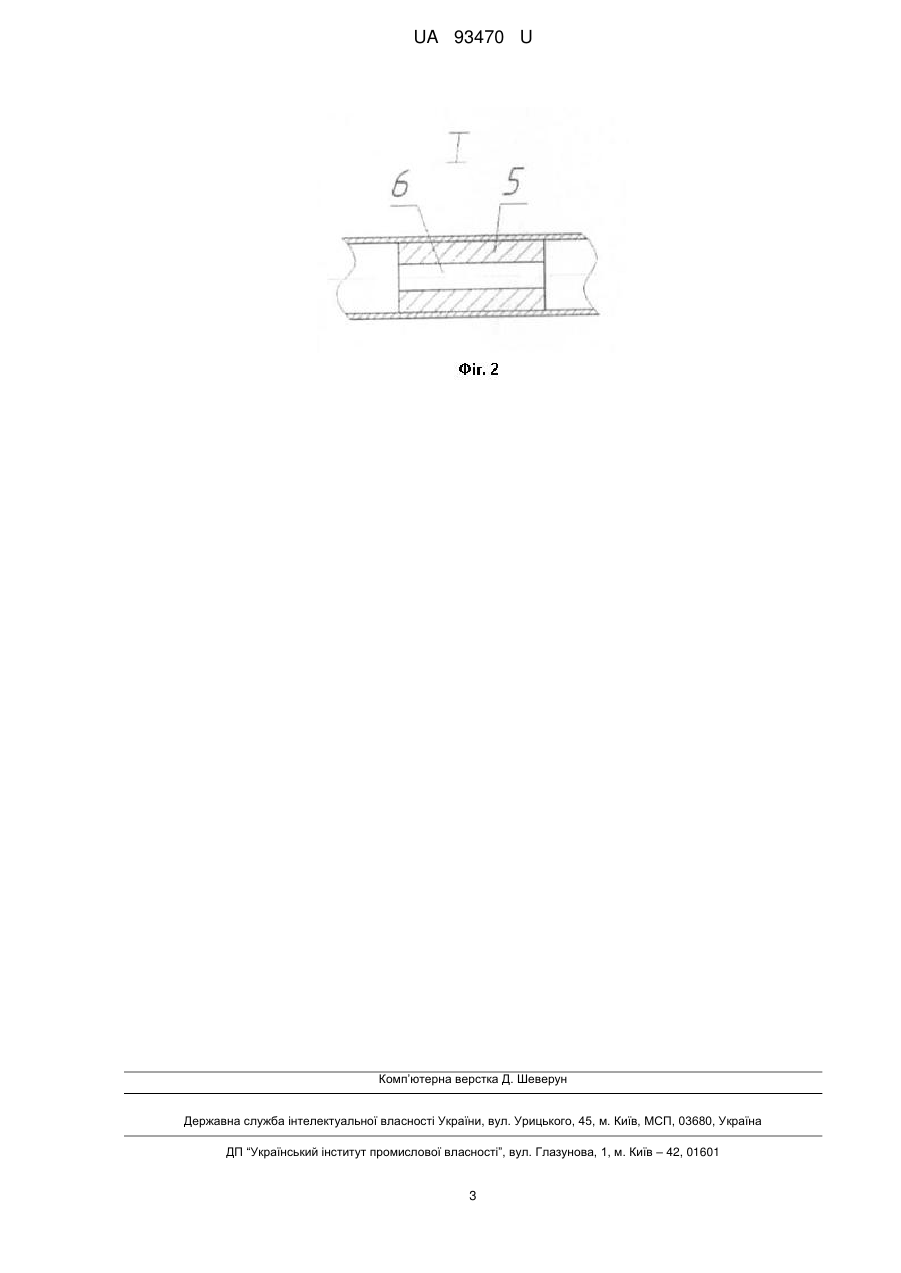

Реферат: Інфузійний пристрій містить камеру, усередині якої розміщений еластичний балон для подачі рідкого лікарського препарату шляхом його стиснення і приєднану до балона трубку для вливання з портом для заповнення балона лікарським препаратом. Пристрій забезпечений набором інфузійних трубок зі вставками заданої довжини і різними діаметрами тарованих отворів, при цьому кожна інфузійна трубка виконана з можливістю встановлення на вільному кінці трубки для вливання і зняття з нього. UA 93470 U (12) UA 93470 U UA 93470 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медичної техніки, а конкретніше до інфузійних пристроїв, що використовують стискувані еластичні резервуари, призначені для вливання рідких лікарських препаратів в організм пацієнта переважно в процесі хіміотерапії. Відома інфузійна система для хіміотерапії, виконана у вигляді інфузійної ємності з рідиною, з'єднаною через систему трубок з балоном, фільтром і регулятором потоку, що підключають, наприклад, до периферичних вен або до центральної вени (див., наприклад, прилад Exadrop фірми BBraun). У цих системах переміщення інфузійних рідин здійснюється під дією сили тяжіння, тому швидкість потоку регулювати складно, а невеликі швидкості потоку, такі як: 2-4 мл/год., забезпечити взагалі не є можливим. Також відома інфузійна помпа, описана в заявці WO 2012007821 або мікроінфузійна помпа (МІП), що випускається фірмою Vogt Medical. Зазначені помпи використовуються для хіміотерапії, однак вони мають обмежені можливості, тому налаштовані на якусь одну швидкість потоку, наприклад, 2 або 4 мл/год. Однак у лікарнях, як правило, необхідно для різних пацієнтів і при різних захворюваннях застосовувати різні швидкості потоку. Використовувати для цих цілей вищеназваний МІП з регулятором швидкості потоку не вдається, тому що всередині регулятора утворюються застійні зони, які припиняють інфузію. Технічна задача, на вирішення якої спрямована дана корисна модель, полягає в забезпеченні можливості використовувати один і той же (досить дорогий) апарат для лікування пацієнтів з різними захворюваннями. Технічний результат полягає в розширенні можливостей відомого інфузійного пристрою, що дозволяє забезпечити на практиці необхідну швидкість потоку лікарського препарату, в тому числі, який має невеликі значення. Для отримання зазначеного технічного результату запропоновано інфузійний пристрій, який, також як й відомий, містить камеру, усередині якої розміщений еластичний балон для подачі рідкого лікарського препарату шляхом стиснення балона, приєднану до нього трубку для вливання і встановлений на трубці порт для заповнення балона лікарським препаратом. На відміну від відомого заявлений пристрій забезпечений набором інфузійних трубок зі вставками заданої довжини, що мають у різних трубках різний діаметр тарованого отвору. Зазначені інфузійні трубки виконані з можливістю установки на вільному кінці трубки для вливання і зняття з нього. Тарований отвір у кожній інфузійній трубці утворено встановленою в ній з натягом трубчастою вставкою, виконаною, наприклад, у вигляді капілярної трубки, і яка має заданий діаметр отвору і задану довжину. Встановлення вставки з натягом забезпечує виключення її переміщення всередині інфузійної трубки. Один кінець кожної з інфузійних трубок набору, призначений для з'єднання з трубкою для вливання, забезпечений конектором типу Луєр Локк, а інший її кінець має засіб для підключення, наприклад, до підключичного порту або до внутрішньовенного катетера, або до ін. Порт, призначений для заповнення розташованого в камері балона рідким лікарським препаратом, встановлений на трубці для вливання поблизу камери. Також можливе розташування вказаного порту з торця камери. Корисна модель пояснюється кресленням, де на фіг. 1 схематично зображено запропонований пристрій (загальний вигляд); на фіг. 2 - вид І (збільшено). Зображений на фіг. 1 варіант інфузійного пристрою складається з камери 1, виконаної з жорсткого прозорого полімерного матеріалу, всередині якої розміщений балон 2 з еластомерного матеріалу, наприклад синтетичної гуми. Всередині балона 2 встановлений пов'язаний з ним циліндр з поршнем 3. Порожнина циліндра сполучена з кінцем гнучкої трубки для вливання 4. Поблизу віддаленого від камери кінця трубки 4 усередині неї розміщена вставка 5, що має калібрований отвір 6 (фіг. 2). Вільний кінець трубки 4 може бути з'єднаний з допомогою коннектора 7 з внутрішньовенним катетером, підключичним портом або ін. Засіб для заповнення балона 2 рідким лікарським препаратом виконано у вигляді порта 8, розташованого на трубці 4 поблизу камери 1. Нижче порта 8 встановлена запірна скоба 9, обмежує доступ лікарського препарату у бік інфузійної трубки 10. Згідно із запропонованим рішенням інфузійний пристрій забезпечений набором, що складається з заданого числа швидко встановлюваних інфузійних 10 трубок, кожна з яких виконана з можливістю з'єднання одним кінцем з вільним кінцем трубки 4 за допомогою конектора Луєр Лок 11, а іншим кінцем - з внутрішньовенним катетером або підключичним портом (не показано) за допомогою конектора 7. 1 UA 93470 U 5 10 15 20 Пропонується забезпечити інфузійний пристрій двома-шістьма швидко встановлюваними за допомогою конекторів 11 інфузійними трубками 10, усередині кожної з яких розташована вставка 5, що має певну довжину і діаметр отвору, що забезпечують необхідну швидкість потоку рідкого лікарського препарату. Так, наприклад, підбирають вказані параметри інфузійних трубок, перша з яких забезпечувала б швидкість потоку 2 мл/годину; друга - 3 мл/годину; третя 4 мл/годину і т.д. Таким чином, один й той же ж інфузійний пристрій, за умови використання із запропонованого набору інфузійної трубки 10 з відповідними параметрами, може бути одноразово застосовано для різних пацієнтів, тобто, наприклад, для хворого, якому запропонована інфузія зі швидкістю потоку 3 мл/годину або для хворого, якому необхідна швидкість потоку 2 мл/годину, або і т.д. Слід зазначити, що запропонований пристрій є одноразовим, тобто, один пристрій може бути використаний лише для одного пацієнта. Працює інфузійний пристрій наступним чином. Спочатку запірним пристроєм 9, наприклад, у вигляді спеціальної скріпки, перекривають отвір трубки для вливання 4. Потім через порт 8 в балон 2 закачують відповідний рідкий лікарський препарат, який в тому числі надходить у порожнину циліндра 3, відсуваючи його рухомий поршень, пов'язаний з балоном. Після наповнення балона 2 відкривають запірний пристрій 9 і лікарський препарат під тиском від мимовільного стиснення балона 2 надходить по трубці для вливання 4 до інфузійної трубки 10, що має відповідний тарований отвір, що забезпечує задану швидкість потоку, і далі через внутрішньовенний катетер або підключичний порт в організм пацієнта. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Інфузійний пристрій, що містить камеру, усередині якої розміщений еластичний балон для подачі рідкого лікарського препарату шляхом його стиснення і приєднану до балона трубку для вливання з портом для заповнення балона лікарським препаратом, який відрізняється тим, що він забезпечений набором інфузійних трубок зі вставками заданої довжини і різними діаметрами тарованих отворів, при цьому кожна інфузійна трубка виконана з можливістю встановлення на вільному кінці трубки для вливання і зняття з нього. 2. Інфузійний пристрій за п. 1, який відрізняється тим, що один кінець кожної з інфузійних трубок набору, призначений для з'єднання з трубкою для вливання, оснащений конектором типу Луєр Локк, а інший - засобом для приєднання до підключичного порту або внутрішньовенного катетера. 3. Інфузійний пристрій за п. 1, який відрізняється тим, що вставка в інфузійній трубці встановлена з натягом. 2 UA 93470 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
