Штамп для вирубування тонколистових деталей

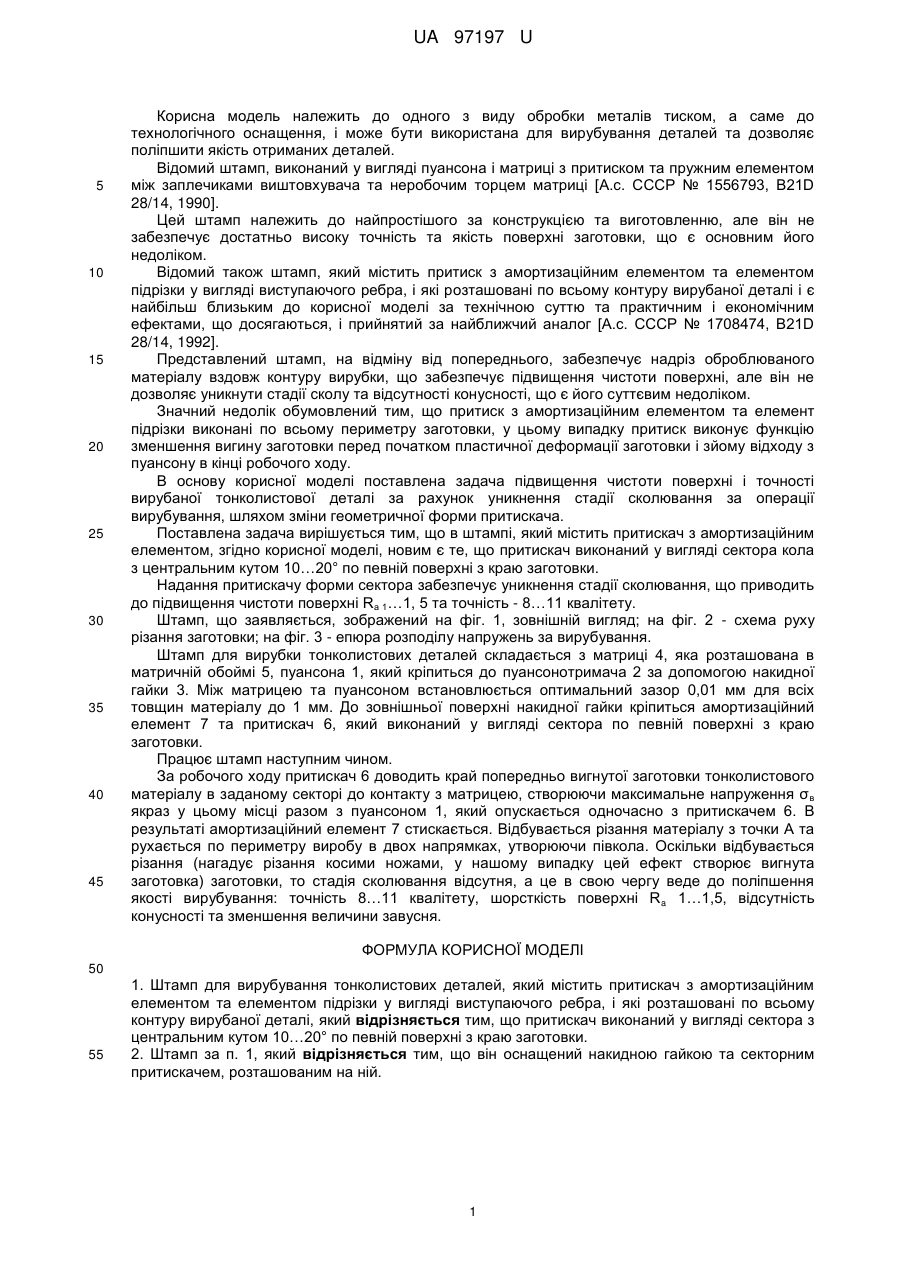

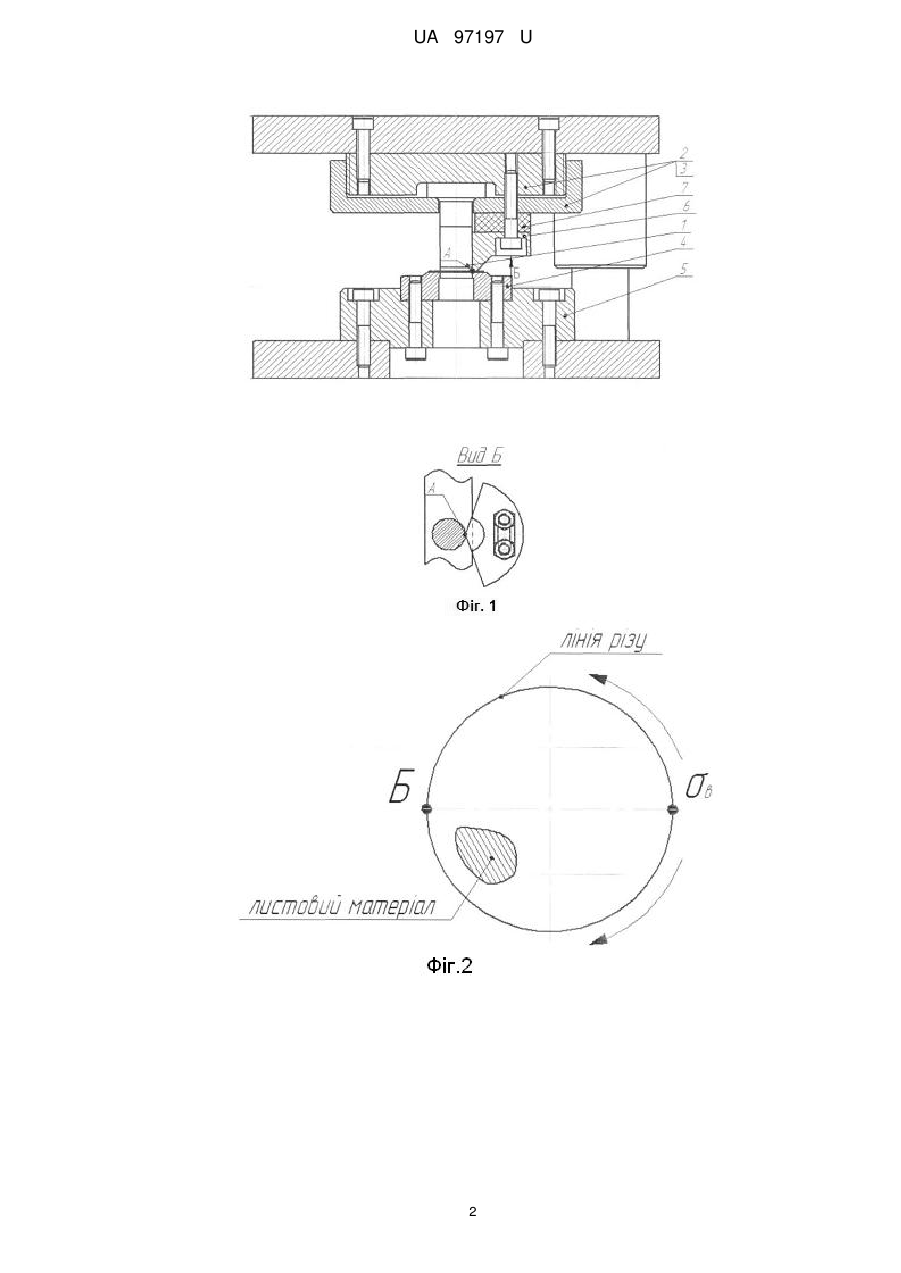

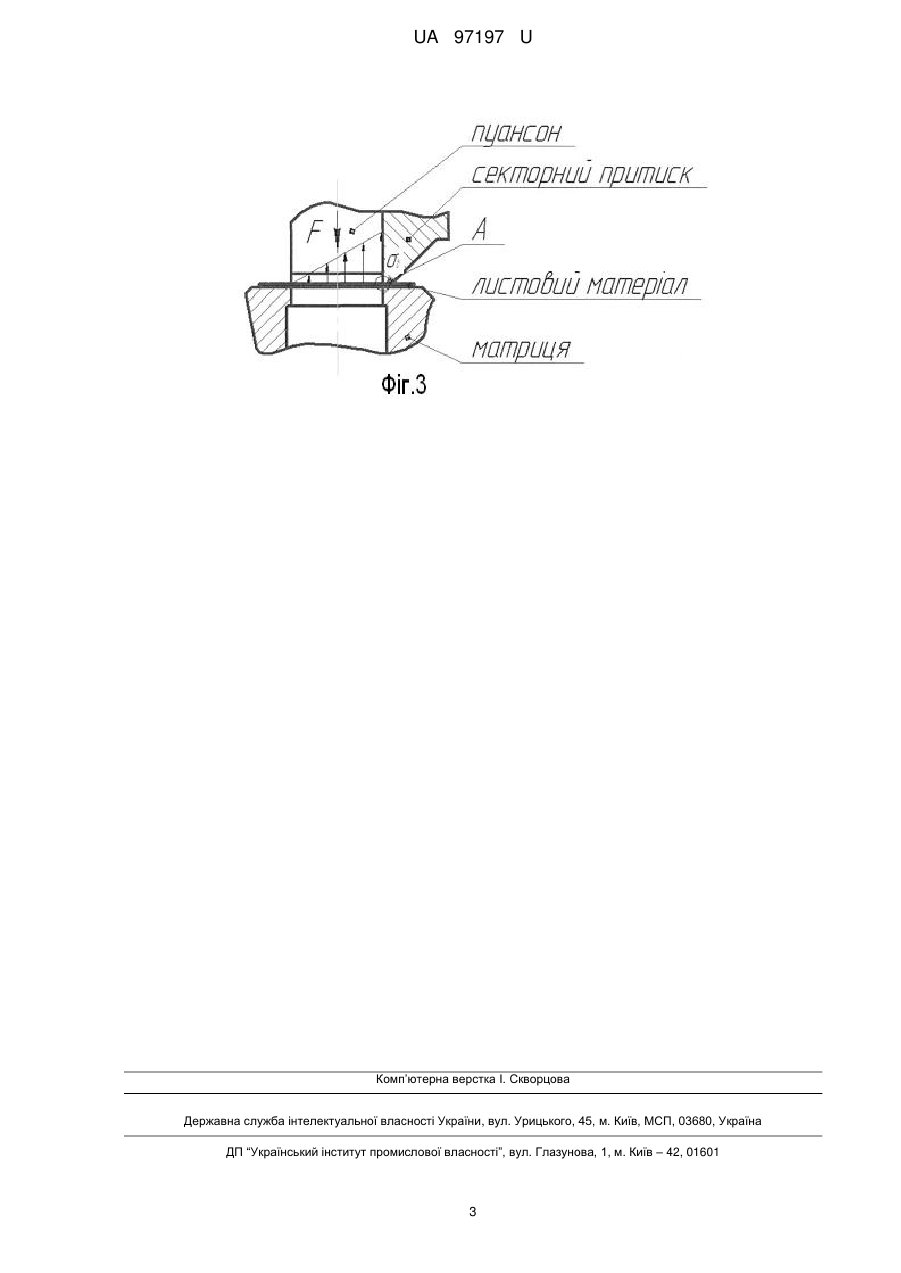

Реферат: UA 97197 U UA 97197 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до одного з виду обробки металів тиском, а саме до технологічного оснащення, і може бути використана для вирубування деталей та дозволяє поліпшити якість отриманих деталей. Відомий штамп, виконаний у вигляді пуансона і матриці з притиском та пружним елементом між заплечиками виштовхувача та неробочим торцем матриці [А.с. СССР № 1556793, В21D 28/14, 1990]. Цей штамп належить до найпростішого за конструкцією та виготовленню, але він не забезпечує достатньо високу точність та якість поверхні заготовки, що є основним його недоліком. Відомий також штамп, який містить притиск з амортизаційним елементом та елементом підрізки у вигляді виступаючого ребра, і які розташовані по всьому контуру вирубаної деталі і є найбільш близьким до корисної моделі за технічною суттю та практичним і економічним ефектами, що досягаються, і прийнятий за найближчий аналог [А.с. СССР № 1708474, В21D 28/14, 1992]. Представлений штамп, на відміну від попереднього, забезпечує надріз оброблюваного матеріалу вздовж контуру вирубки, що забезпечує підвищення чистоти поверхні, але він не дозволяє уникнути стадії сколу та відсутності конусності, що є його суттєвим недоліком. Значний недолік обумовлений тим, що притиск з амортизаційним елементом та елемент підрізки виконані по всьому периметру заготовки, у цьому випадку притиск виконує функцію зменшення вигину заготовки перед початком пластичної деформації заготовки і зйому відходу з пуансону в кінці робочого ходу. В основу корисної моделі поставлена задача підвищення чистоти поверхні і точності вирубаної тонколистової деталі за рахунок уникнення стадії сколювання за операції вирубування, шляхом зміни геометричної форми притискача. Поставлена задача вирішується тим, що в штампі, який містить притискач з амортизаційним елементом, згідно корисної моделі, новим є те, що притискач виконаний у вигляді сектора кола з центральним кутом 10…20° по певній поверхні з краю заготовки. Надання притискачу форми сектора забезпечує уникнення стадії сколювання, що приводить до підвищення чистоти поверхні Rа 1…1, 5 та точність - 8…11 квалітету. Штамп, що заявляється, зображений на фіг. 1, зовнішній вигляд; на фіг. 2 - схема руху різання заготовки; на фіг. 3 - епюра розподілу напружень за вирубування. Штамп для вирубки тонколистових деталей складається з матриці 4, яка розташована в матричній обоймі 5, пуансона 1, який кріпиться до пуансонотримача 2 за допомогою накидної гайки 3. Між матрицею та пуансоном встановлюється оптимальний зазор 0,01 мм для всіх товщин матеріалу до 1 мм. До зовнішньої поверхні накидної гайки кріпиться амортизаційний елемент 7 та притискач 6, який виконаний у вигляді сектора по певній поверхні з краю заготовки. Працює штамп наступним чином. За робочого ходу притискач 6 доводить край попередньо вигнутої заготовки тонколистового матеріалу в заданому секторі до контакту з матрицею, створюючи максимальне напруження σ в якраз у цьому місці разом з пуансоном 1, який опускається одночасно з притискачем 6. В результаті амортизаційний елемент 7 стискається. Відбувається різання матеріалу з точки А та рухається по периметру виробу в двох напрямках, утворюючи півкола. Оскільки відбувається різання (нагадує різання косими ножами, у нашому випадку цей ефект створює вигнута заготовка) заготовки, то стадія сколювання відсутня, а це в свою чергу веде до поліпшення якості вирубування: точність 8…11 квалітету, шорсткість поверхні R a 1…1,5, відсутність конусності та зменшення величини завусня. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Штамп для вирубування тонколистових деталей, який містить притискач з амортизаційним елементом та елементом підрізки у вигляді виступаючого ребра, і які розташовані по всьому контуру вирубаної деталі, який відрізняється тим, що притискач виконаний у вигляді сектора з центральним кутом 10…20° по певній поверхні з краю заготовки. 2. Штамп за п. 1, який відрізняється тим, що він оснащений накидною гайкою та секторним притискачем, розташованим на ній. 1 UA 97197 U 2 UA 97197 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
