Кріпильний елемент

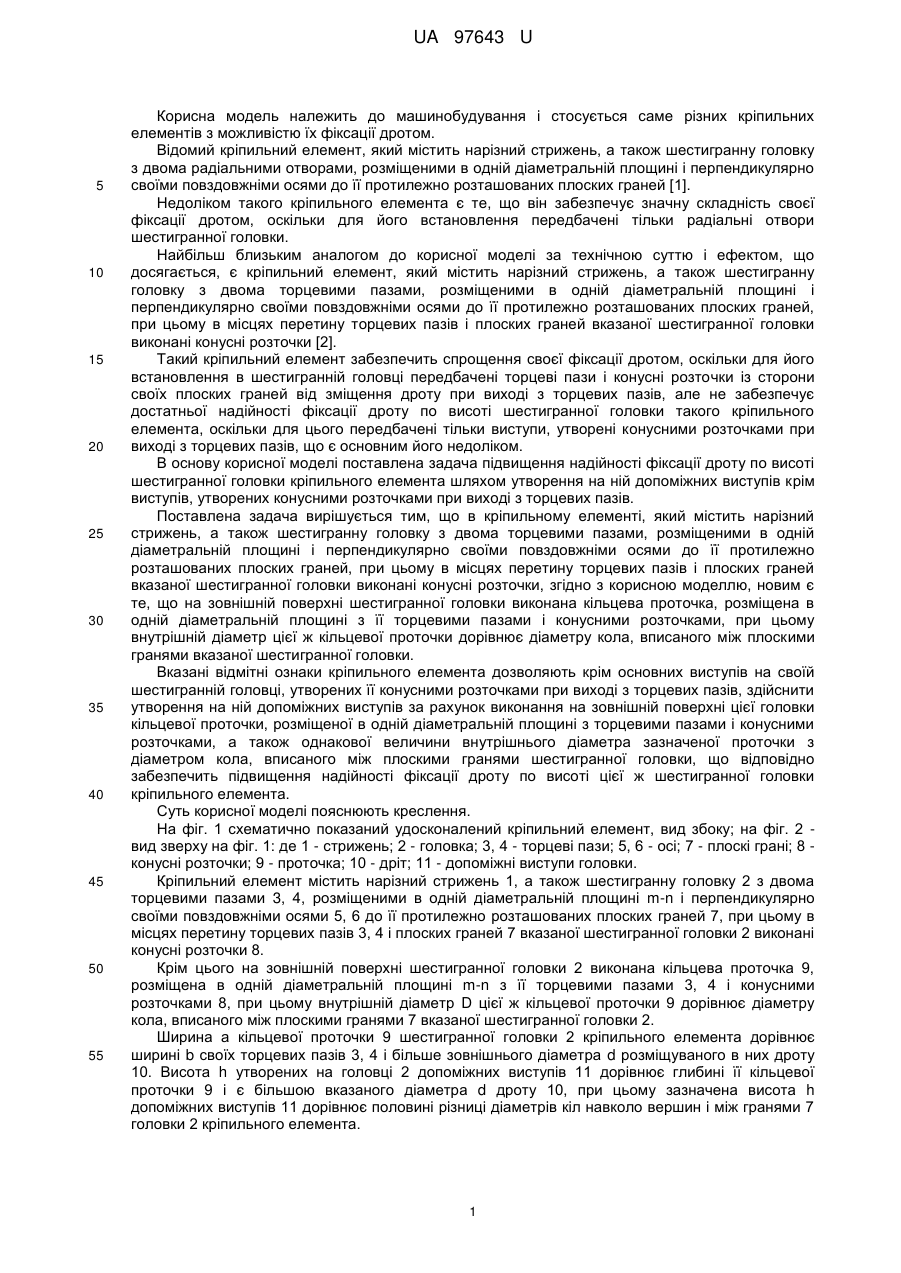

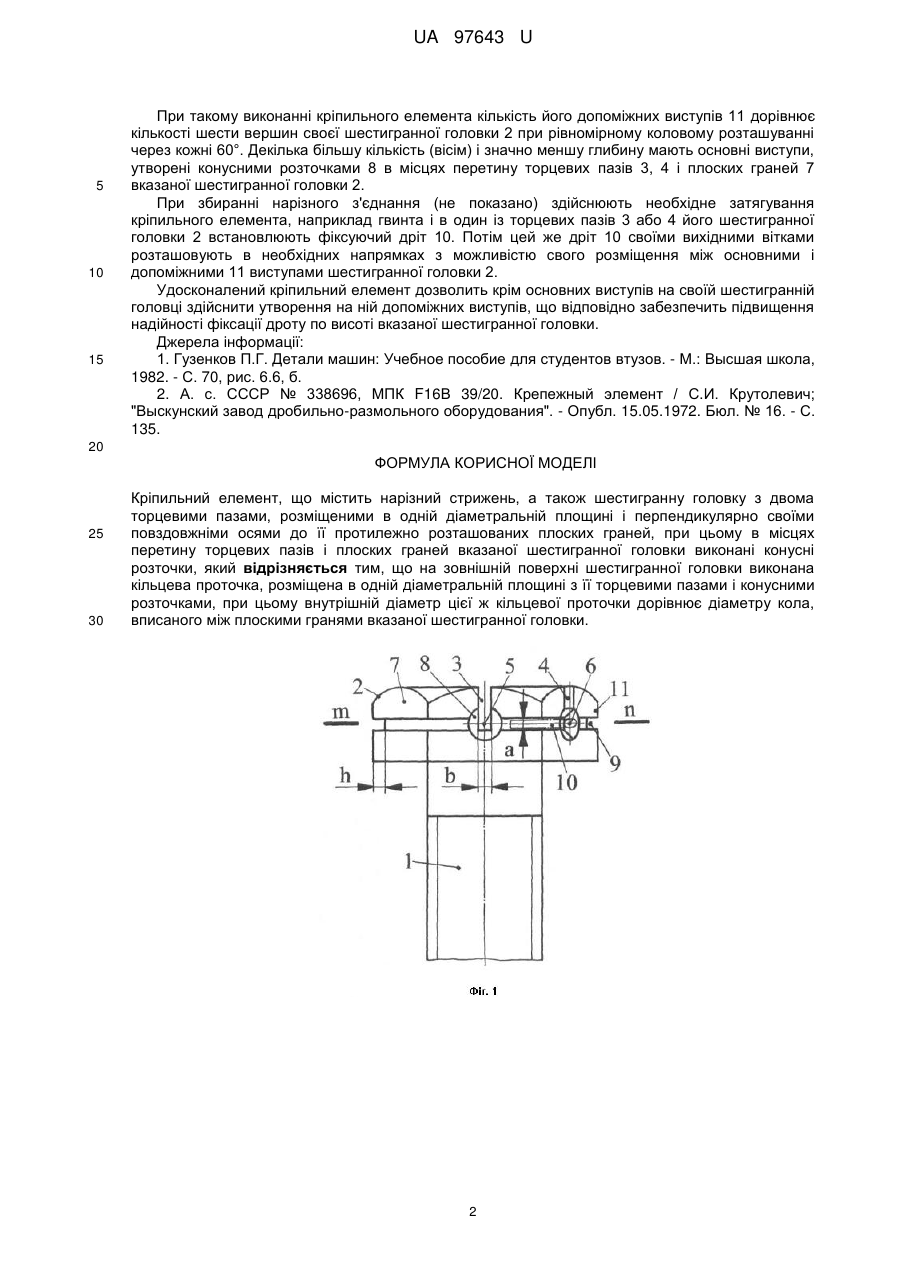

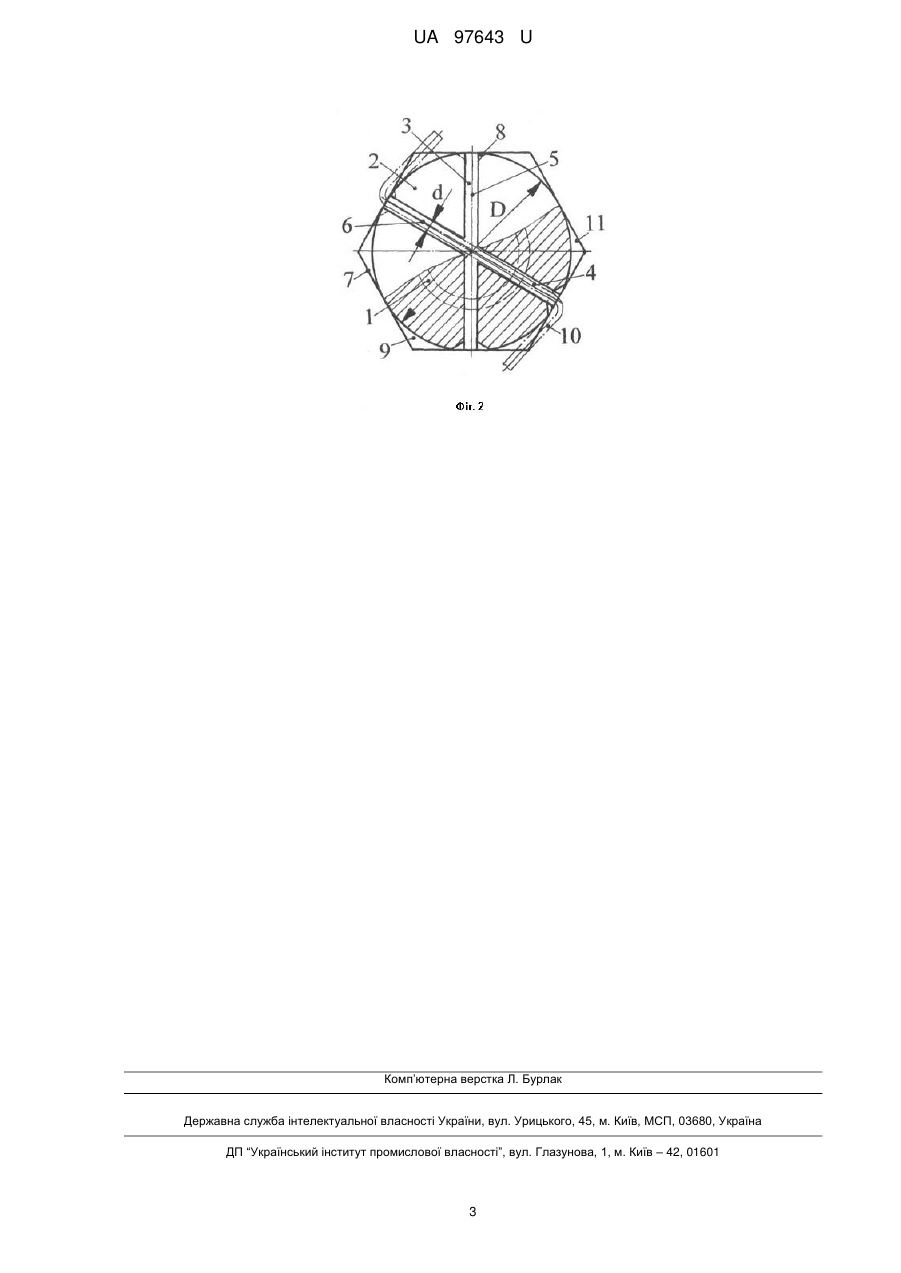

Реферат: UA 97643 U UA 97643 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і стосується саме різних кріпильних елементів з можливістю їх фіксації дротом. Відомий кріпильний елемент, який містить нарізний стрижень, а також шестигранну головку з двома радіальними отворами, розміщеними в одній діаметральній площині і перпендикулярно своїми повздовжніми осями до її протилежно розташованих плоских граней [1]. Недоліком такого кріпильного елемента є те, що він забезпечує значну складність своєї фіксації дротом, оскільки для його встановлення передбачені тільки радіальні отвори шестигранної головки. Найбільш близьким аналогом до корисної моделі за технічною суттю і ефектом, що досягається, є кріпильний елемент, який містить нарізний стрижень, а також шестигранну головку з двома торцевими пазами, розміщеними в одній діаметральній площині і перпендикулярно своїми повздовжніми осями до її протилежно розташованих плоских граней, при цьому в місцях перетину торцевих пазів і плоских граней вказаної шестигранної головки виконані конусні розточки [2]. Такий кріпильний елемент забезпечить спрощення своєї фіксації дротом, оскільки для його встановлення в шестигранній головці передбачені торцеві пази і конусні розточки із сторони своїх плоских граней від зміщення дроту при виході з торцевих пазів, але не забезпечує достатньої надійності фіксації дроту по висоті шестигранної головки такого кріпильного елемента, оскільки для цього передбачені тільки виступи, утворені конусними розточками при виході з торцевих пазів, що є основним його недоліком. В основу корисної моделі поставлена задача підвищення надійності фіксації дроту по висоті шестигранної головки кріпильного елемента шляхом утворення на ній допоміжних виступів крім виступів, утворених конусними розточками при виході з торцевих пазів. Поставлена задача вирішується тим, що в кріпильному елементі, який містить нарізний стрижень, а також шестигранну головку з двома торцевими пазами, розміщеними в одній діаметральній площині і перпендикулярно своїми повздовжніми осями до її протилежно розташованих плоских граней, при цьому в місцях перетину торцевих пазів і плоских граней вказаної шестигранної головки виконані конусні розточки, згідно з корисною моделлю, новим є те, що на зовнішній поверхні шестигранної головки виконана кільцева проточка, розміщена в одній діаметральній площині з її торцевими пазами і конусними розточками, при цьому внутрішній діаметр цієї ж кільцевої проточки дорівнює діаметру кола, вписаного між плоскими гранями вказаної шестигранної головки. Вказані відмітні ознаки кріпильного елемента дозволяють крім основних виступів на своїй шестигранній головці, утворених її конусними розточками при виході з торцевих пазів, здійснити утворення на ній допоміжних виступів за рахунок виконання на зовнішній поверхні цієї головки кільцевої проточки, розміщеної в одній діаметральній площині з торцевими пазами і конусними розточками, а також однакової величини внутрішнього діаметра зазначеної проточки з діаметром кола, вписаного між плоскими гранями шестигранної головки, що відповідно забезпечить підвищення надійності фіксації дроту по висоті цієї ж шестигранної головки кріпильного елемента. Суть корисної моделі пояснюють креслення. На фіг. 1 схематично показаний удосконалений кріпильний елемент, вид збоку; на фіг. 2 вид зверху на фіг. 1: де 1 - стрижень; 2 - головка; 3, 4 - торцеві пази; 5, 6 - осі; 7 - плоскі грані; 8 конусні розточки; 9 - проточка; 10 - дріт; 11 - допоміжні виступи головки. Кріпильний елемент містить нарізний стрижень 1, а також шестигранну головку 2 з двома торцевими пазами 3, 4, розміщеними в одній діаметральній площині m-n і перпендикулярно своїми повздовжніми осями 5, 6 до її протилежно розташованих плоских граней 7, при цьому в місцях перетину торцевих пазів 3, 4 і плоских граней 7 вказаної шестигранної головки 2 виконані конусні розточки 8. Крім цього на зовнішній поверхні шестигранної головки 2 виконана кільцева проточка 9, розміщена в одній діаметральній площині m-n з її торцевими пазами 3, 4 і конусними розточками 8, при цьому внутрішній діаметр D цієї ж кільцевої проточки 9 дорівнює діаметру кола, вписаного між плоскими гранями 7 вказаної шестигранної головки 2. Ширина а кільцевої проточки 9 шестигранної головки 2 кріпильного елемента дорівнює ширині b своїх торцевих пазів 3, 4 і більше зовнішнього діаметра d розміщуваного в них дроту 10. Висота h утворених на головці 2 допоміжних виступів 11 дорівнює глибині її кільцевої проточки 9 і є більшою вказаного діаметра d дроту 10, при цьому зазначена висота h допоміжних виступів 11 дорівнює половині різниці діаметрів кіл навколо вершин і між гранями 7 головки 2 кріпильного елемента. 1 UA 97643 U 5 10 15 При такому виконанні кріпильного елемента кількість його допоміжних виступів 11 дорівнює кількості шести вершин своєї шестигранної головки 2 при рівномірному коловому розташуванні через кожні 60°. Декілька більшу кількість (вісім) і значно меншу глибину мають основні виступи, утворені конусними розточками 8 в місцях перетину торцевих пазів 3, 4 і плоских граней 7 вказаної шестигранної головки 2. При збиранні нарізного з'єднання (не показано) здійснюють необхідне затягування кріпильного елемента, наприклад гвинта і в один із торцевих пазів 3 або 4 його шестигранної головки 2 встановлюють фіксуючий дріт 10. Потім цей же дріт 10 своїми вихідними вітками розташовують в необхідних напрямках з можливістю свого розміщення між основними і допоміжними 11 виступами шестигранної головки 2. Удосконалений кріпильний елемент дозволить крім основних виступів на своїй шестигранній головці здійснити утворення на ній допоміжних виступів, що відповідно забезпечить підвищення надійності фіксації дроту по висоті вказаної шестигранної головки. Джерела інформації: 1. Гузенков П.Г. Детали машин: Учебное пособие для студентов втузов. - М.: Высшая школа, 1982. - С. 70, рис. 6.6, б. 2. А. с. СССР № 338696, МПК F16В 39/20. Крепежный элемент / С.И. Крутолевич; "Выскунский завод дробильно-размольного оборудования". - Опубл. 15.05.1972. Бюл. № 16. - С. 135. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Кріпильний елемент, що містить нарізний стрижень, а також шестигранну головку з двома торцевими пазами, розміщеними в одній діаметральній площині і перпендикулярно своїми повздовжніми осями до її протилежно розташованих плоских граней, при цьому в місцях перетину торцевих пазів і плоских граней вказаної шестигранної головки виконані конусні розточки, який відрізняється тим, що на зовнішній поверхні шестигранної головки виконана кільцева проточка, розміщена в одній діаметральній площині з її торцевими пазами і конусними розточками, при цьому внутрішній діаметр цієї ж кільцевої проточки дорівнює діаметру кола, вписаного між плоскими гранями вказаної шестигранної головки. 2 UA 97643 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
