Шайба комарницького

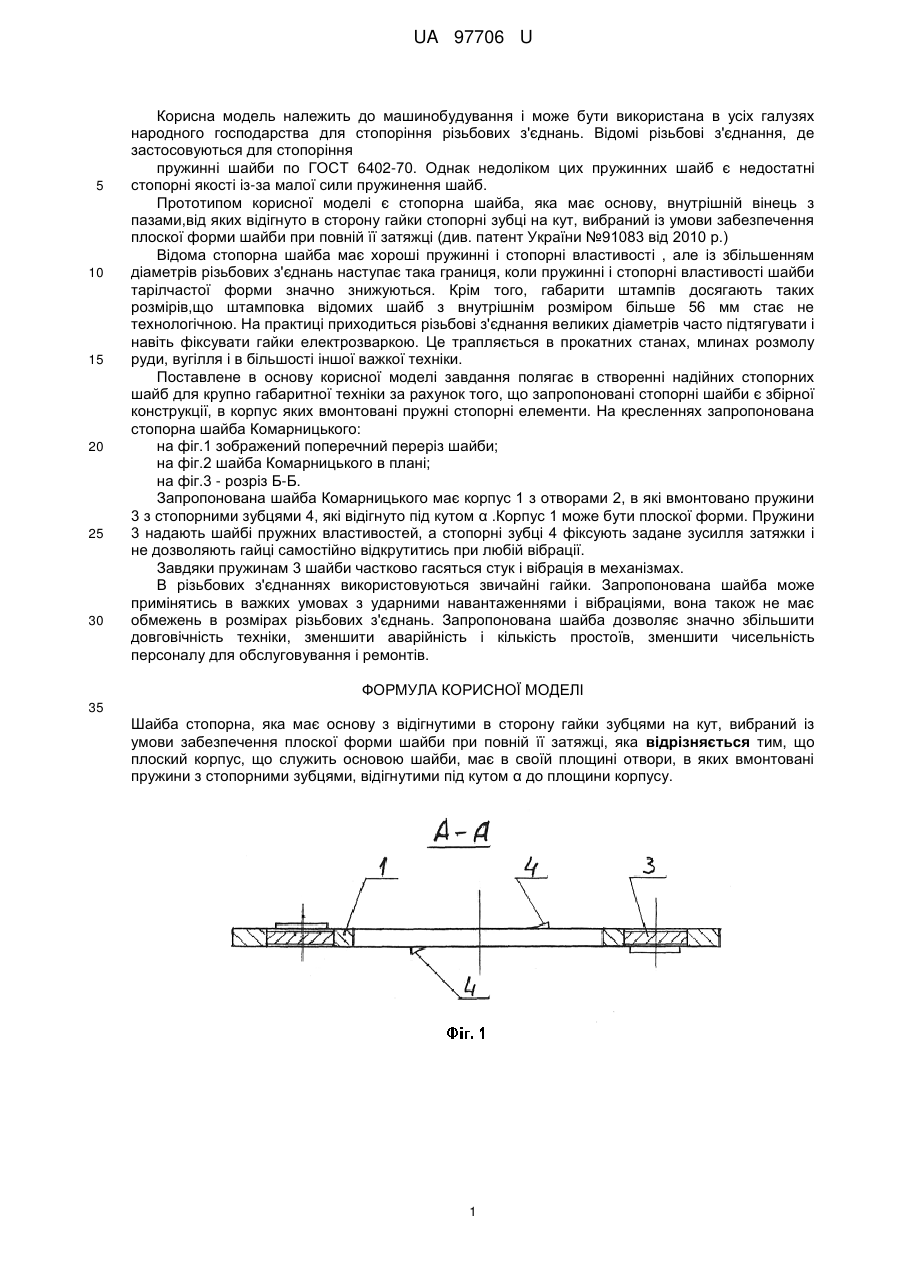

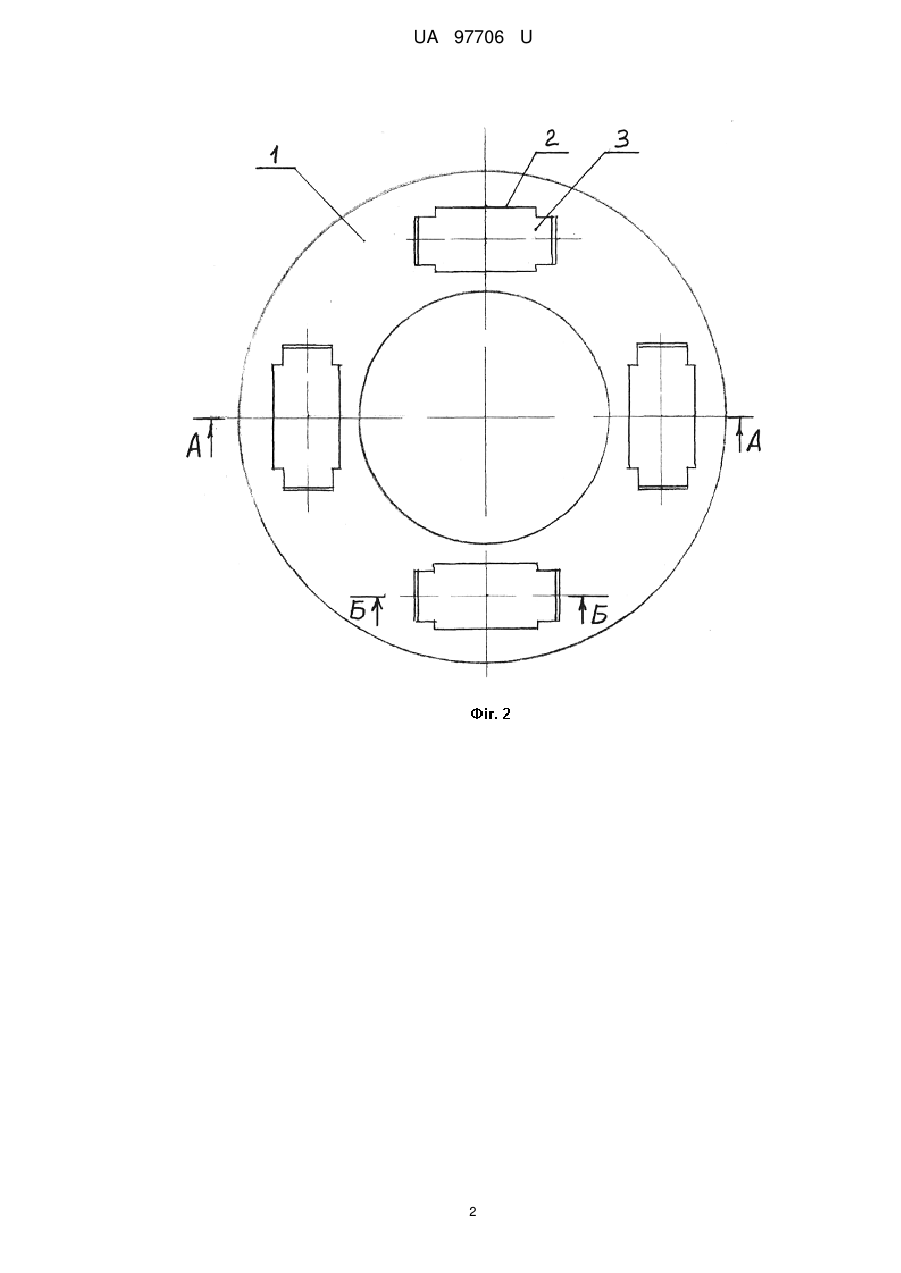

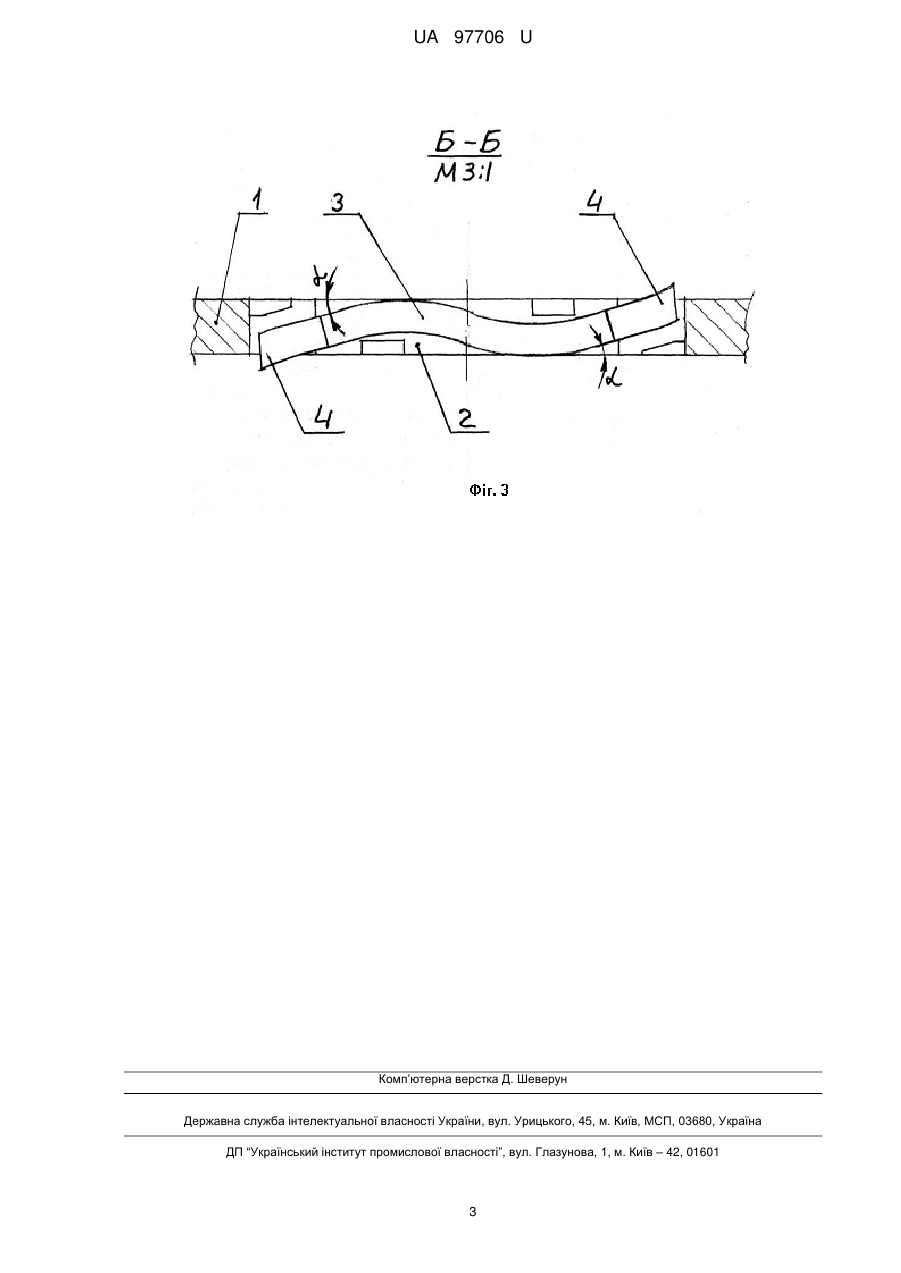

Реферат: UA 97706 U UA 97706 U 5 10 15 20 25 30 Корисна модель належить до машинобудування і може бути використана в усіх галузях народного господарства для стопоріння різьбових з'єднань. Відомі різьбові з'єднання, де застосовуються для стопоріння пружинні шайби по ГОСТ 6402-70. Однак недоліком цих пружинних шайб є недостатні стопорні якості із-за малої сили пружинення шайб. Прототипом корисної моделі є стопорна шайба, яка має основу, внутрішній вінець з пазами,від яких відігнуто в сторону гайки стопорні зубці на кут, вибраний із умови забезпечення плоскої форми шайби при повній її затяжці (див. патент України №91083 від 2010 р.) Відома стопорна шайба має хороші пружинні і стопорні властивості , але із збільшенням діаметрів різьбових з'єднань наступає така границя, коли пружинні і стопорні властивості шайби тарілчастої форми значно знижуються. Крім того, габарити штампів досягають таких розмірів,що штамповка відомих шайб з внутрішнім розміром більше 56 мм стає не технологічною. На практиці приходиться різьбові з'єднання великих діаметрів часто підтягувати і навіть фіксувати гайки електрозваркою. Це трапляється в прокатних станах, млинах розмолу руди, вугілля і в більшості іншої важкої техніки. Поставлене в основу корисної моделі завдання полягає в створенні надійних стопорних шайб для крупно габаритної техніки за рахунок того, що запропоновані стопорні шайби є збірної конструкції, в корпус яких вмонтовані пружні стопорні елементи. На кресленнях запропонована стопорна шайба Комарницького: на фіг.1 зображений поперечний переріз шайби; на фіг.2 шайба Комарницького в плані; на фіг.3 - розріз Б-Б. Запропонована шайба Комарницького має корпус 1 з отворами 2, в які вмонтовано пружини 3 з стопорними зубцями 4, які відігнуто під кутом α .Корпус 1 може бути плоскої форми. Пружини 3 надають шайбі пружних властивостей, а стопорні зубці 4 фіксують задане зусилля затяжки і не дозволяють гайці самостійно відкрутитись при любій вібрації. Завдяки пружинам 3 шайби частково гасяться стук і вібрація в механізмах. В різьбових з'єднаннях використовуються звичайні гайки. Запропонована шайба може примінятись в важких умовах з ударними навантаженнями і вібраціями, вона також не має обмежень в розмірах різьбових з'єднань. Запропонована шайба дозволяє значно збільшити довговічність техніки, зменшити аварійність і кількість простоїв, зменшити чисельність персоналу для обслуговування і ремонтів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Шайба стопорна, яка має основу з відігнутими в сторону гайки зубцями на кут, вибраний із умови забезпечення плоскої форми шайби при повній її затяжці, яка відрізняється тим, що плоский корпус, що служить основою шайби, має в своїй площині отвори, в яких вмонтовані пружини з стопорними зубцями, відігнутими під кутом α до площини корпусу. 1 UA 97706 U 2 UA 97706 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
