Порожнистий виріб з локальним рельєфом для вакуумної упаковки

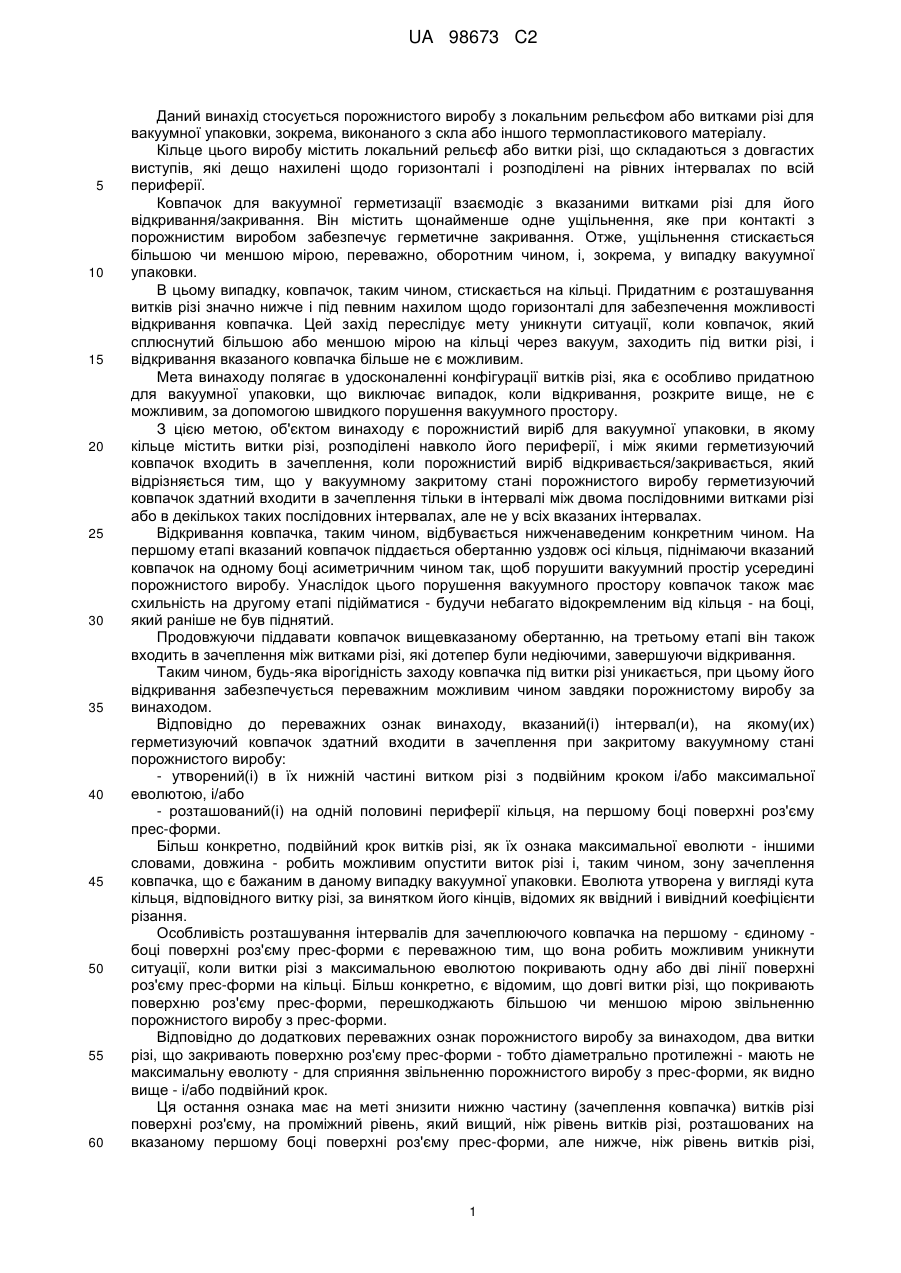

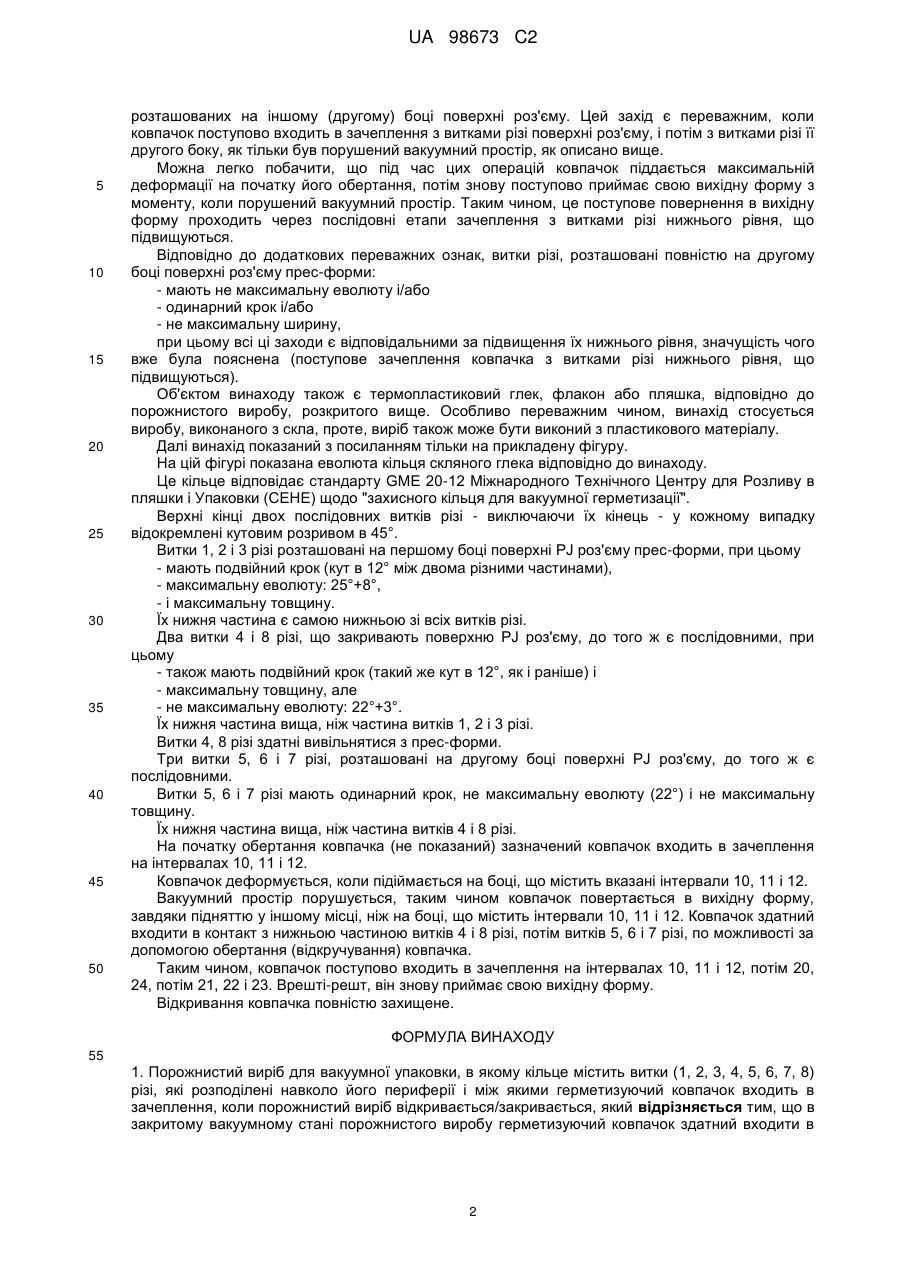

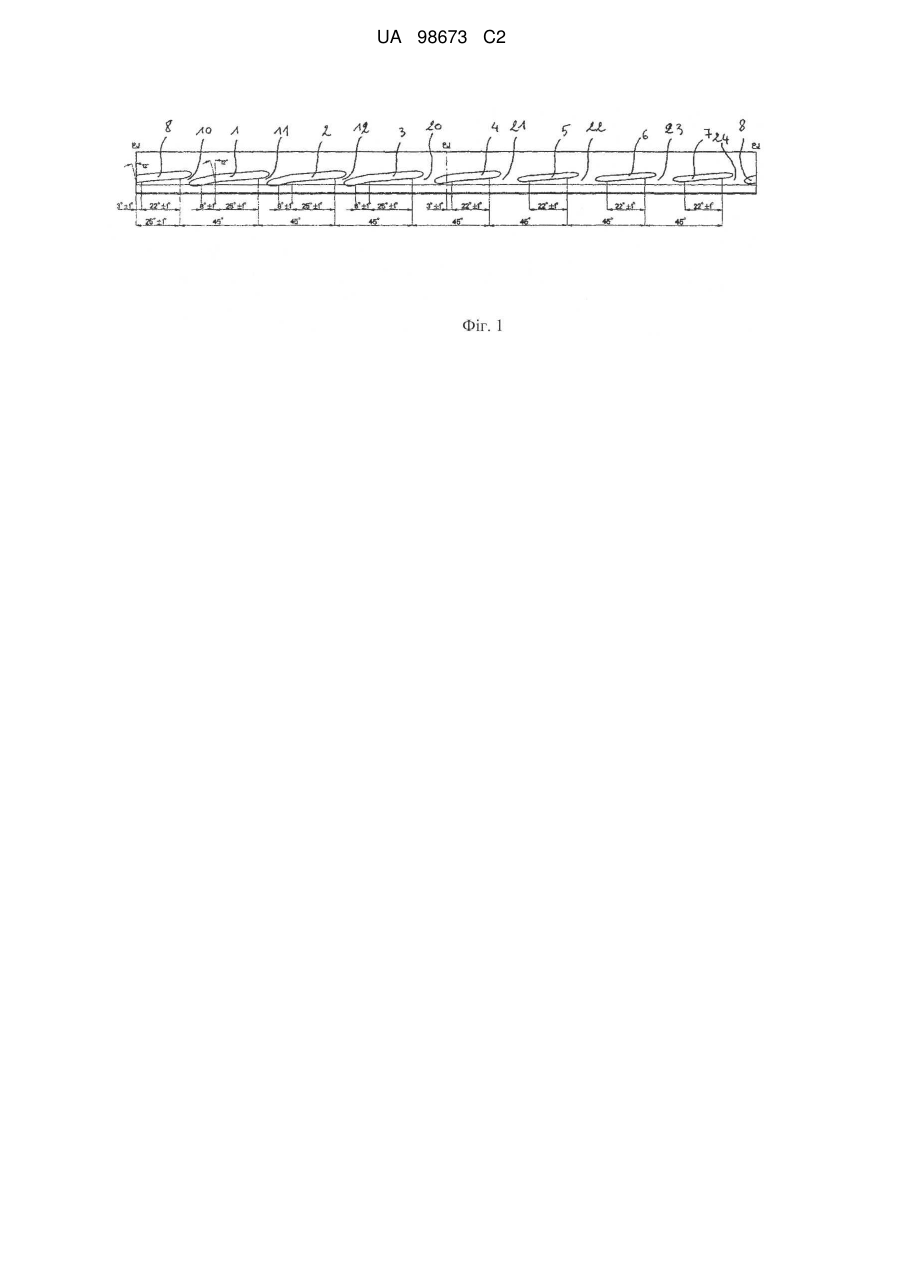

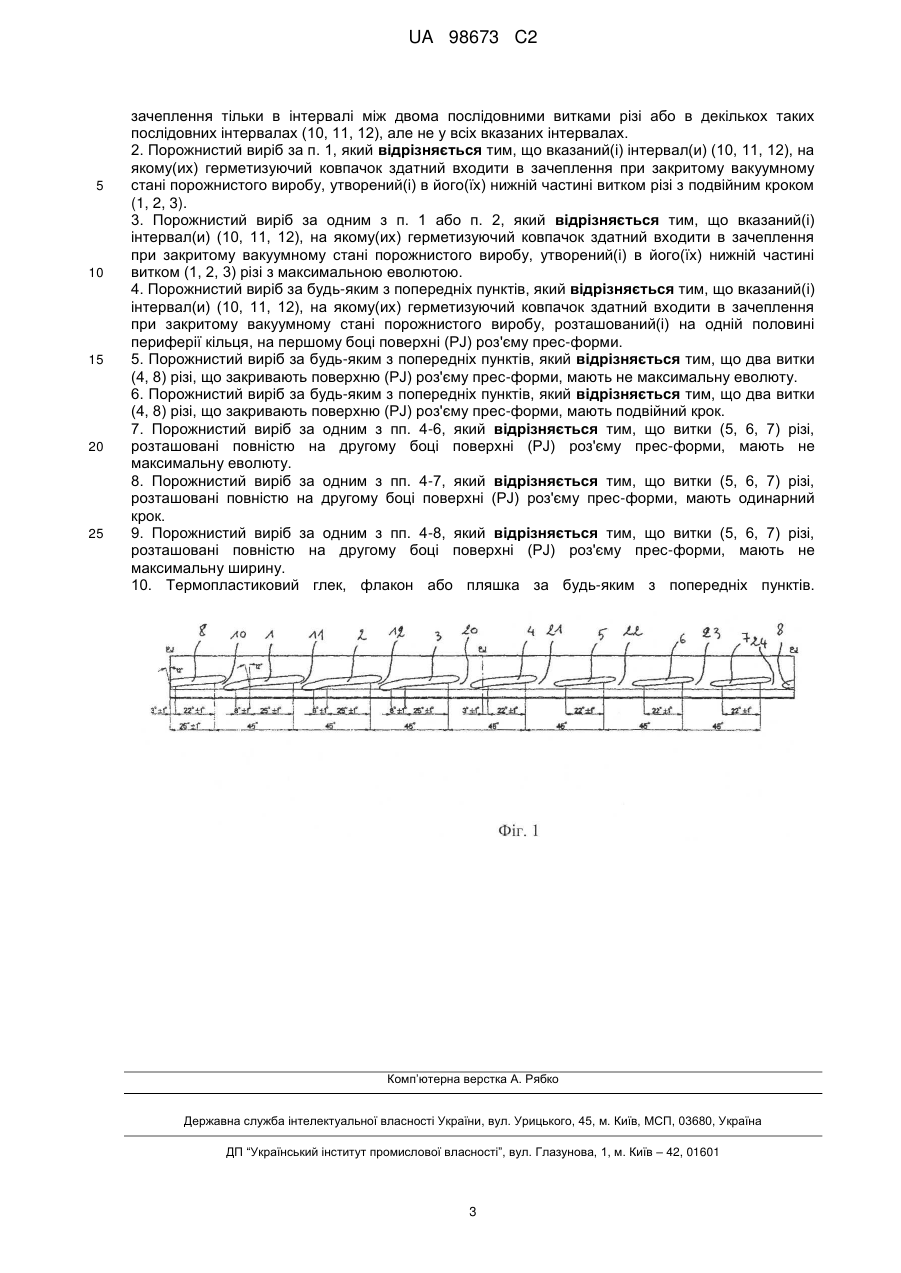

Реферат: Винахід стосується порожнистого виробу для вакуумної упаковки, в якому кільце містить витки (1, 2, 3, 4, 5, 6, 7, 8) різі, які розподілені навколо його периферії і між якими герметизуючий ковпачок входить в зачеплення, коли порожнистий виріб відкривається/закривається, який відрізняється тим, що у вакуумному закритому стані порожнистого виробу герметизуючий ковпачок здатний входити в зачеплення тільки в інтервалі між двома послідовними витками різі або в декількох таких послідовних інтервалах (10, 11, 12), але не у всіх вказаних інтервалах. Вказаний порожнистий виріб може бути термопластиковою пляшкою або глеком. UA 98673 C2 (12) UA 98673 C2 UA 98673 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується порожнистого виробу з локальним рельєфом або витками різі для вакуумної упаковки, зокрема, виконаного з скла або іншого термопластикового матеріалу. Кільце цього виробу містить локальний рельєф або витки різі, що складаються з довгастих виступів, які дещо нахилені щодо горизонталі і розподілені на рівних інтервалах по всій периферії. Ковпачок для вакуумної герметизації взаємодіє з вказаними витками різі для його відкривання/закривання. Він містить щонайменше одне ущільнення, яке при контакті з порожнистим виробом забезпечує герметичне закривання. Отже, ущільнення стискається більшою чи меншою мірою, переважно, оборотним чином, і, зокрема, у випадку вакуумної упаковки. В цьому випадку, ковпачок, таким чином, стискається на кільці. Придатним є розташування витків різі значно нижче і під певним нахилом щодо горизонталі для забезпечення можливості відкривання ковпачка. Цей захід переслідує мету уникнути ситуації, коли ковпачок, який сплюснутий більшою або меншою мірою на кільці через вакуум, заходить під витки різі, і відкривання вказаного ковпачка більше не є можливим. Мета винаходу полягає в удосконаленні конфігурації витків різі, яка є особливо придатною для вакуумної упаковки, що виключає випадок, коли відкривання, розкрите вище, не є можливим, за допомогою швидкого порушення вакуумного простору. З цією метою, об'єктом винаходу є порожнистий виріб для вакуумної упаковки, в якому кільце містить витки різі, розподілені навколо його периферії, і між якими герметизуючий ковпачок входить в зачеплення, коли порожнистий виріб відкривається/закривається, який відрізняється тим, що у вакуумному закритому стані порожнистого виробу герметизуючий ковпачок здатний входити в зачеплення тільки в інтервалі між двома послідовними витками різі або в декількох таких послідовних інтервалах, але не у всіх вказаних інтервалах. Відкривання ковпачка, таким чином, відбувається нижченаведеним конкретним чином. На першому етапі вказаний ковпачок піддається обертанню уздовж осі кільця, піднімаючи вказаний ковпачок на одному боці асиметричним чином так, щоб порушити вакуумний простір усередині порожнистого виробу. Унаслідок цього порушення вакуумного простору ковпачок також має схильність на другому етапі підійматися - будучи небагато відокремленим від кільця - на боці, який раніше не був піднятий. Продовжуючи піддавати ковпачок вищевказаному обертанню, на третьому етапі він також входить в зачеплення між витками різі, які дотепер були недіючими, завершуючи відкривання. Таким чином, будь-яка вірогідність заходу ковпачка під витки різі уникається, при цьому його відкривання забезпечується переважним можливим чином завдяки порожнистому виробу за винаходом. Відповідно до переважних ознак винаходу, вказаний(і) інтервал(и), на якому(их) герметизуючий ковпачок здатний входити в зачеплення при закритому вакуумному стані порожнистого виробу: - утворений(і) в їх нижній частині витком різі з подвійним кроком і/або максимальної еволютою, і/або - розташований(і) на одній половині периферії кільця, на першому боці поверхні роз'єму прес-форми. Більш конкретно, подвійний крок витків різі, як їх ознака максимальної еволюти - іншими словами, довжина - робить можливим опустити виток різі і, таким чином, зону зачеплення ковпачка, що є бажаним в даному випадку вакуумної упаковки. Еволюта утворена у вигляді кута кільця, відповідного витку різі, за винятком його кінців, відомих як ввідний і вивідний коефіцієнти різання. Особливість розташування інтервалів для зачеплюючого ковпачка на першому - єдиному боці поверхні роз'єму прес-форми є переважною тим, що вона робить можливим уникнути ситуації, коли витки різі з максимальною еволютою покривають одну або дві лінії поверхні роз'єму прес-форми на кільці. Більш конкретно, є відомим, що довгі витки різі, що покривають поверхню роз'єму прес-форми, перешкоджають більшою чи меншою мірою звільненню порожнистого виробу з прес-форми. Відповідно до додаткових переважних ознак порожнистого виробу за винаходом, два витки різі, що закривають поверхню роз'єму прес-форми - тобто діаметрально протилежні - мають не максимальну еволюту - для сприяння звільненню порожнистого виробу з прес-форми, як видно вище - і/або подвійний крок. Ця остання ознака має на меті знизити нижню частину (зачеплення ковпачка) витків різі поверхні роз'єму, на проміжний рівень, який вищий, ніж рівень витків різі, розташованих на вказаному першому боці поверхні роз'єму прес-форми, але нижче, ніж рівень витків різі, 1 UA 98673 C2 5 10 15 20 25 30 35 40 45 50 розташованих на іншому (другому) боці поверхні роз'єму. Цей захід є переважним, коли ковпачок поступово входить в зачеплення з витками різі поверхні роз'єму, і потім з витками різі її другого боку, як тільки був порушений вакуумний простір, як описано вище. Можна легко побачити, що під час цих операцій ковпачок піддається максимальній деформації на початку його обертання, потім знову поступово приймає свою вихідну форму з моменту, коли порушений вакуумний простір. Таким чином, це поступове повернення в вихідну форму проходить через послідовні етапи зачеплення з витками різі нижнього рівня, що підвищуються. Відповідно до додаткових переважних ознак, витки різі, розташовані повністю на другому боці поверхні роз'єму прес-форми: - мають не максимальну еволюту і/або - одинарний крок і/або - не максимальну ширину, при цьому всі ці заходи є відповідальними за підвищення їх нижнього рівня, значущість чого вже була пояснена (поступове зачеплення ковпачка з витками різі нижнього рівня, що підвищуються). Об'єктом винаходу також є термопластиковий глек, флакон або пляшка, відповідно до порожнистого виробу, розкритого вище. Особливо переважним чином, винахід стосується виробу, виконаного з скла, проте, виріб також може бути виконий з пластикового матеріалу. Далі винахід показаний з посиланням тільки на прикладену фігуру. На цій фігурі показана еволюта кільця скляного глека відповідно до винаходу. Це кільце відповідає стандарту GME 20-12 Міжнародного Технічного Центру для Розливу в пляшки і Упаковки (СЕНЕ) щодо "захисного кільця для вакуумної герметизації". Верхні кінці двох послідовних витків різі - виключаючи їх кінець - у кожному випадку відокремлені кутовим розривом в 45°. Витки 1, 2 і 3 різі розташовані на першому боці поверхні PJ роз'єму прес-форми, при цьому - мають подвійний крок (кут в 12° між двома різними частинами), - максимальну еволюту: 25°+8°, - і максимальну товщину. Їх нижня частина є самою нижньою зі всіх витків різі. Два витки 4 і 8 різі, що закривають поверхню PJ роз'єму, до того ж є послідовними, при цьому - також мають подвійний крок (такий же кут в 12°, як і раніше) і - максимальну товщину, але - не максимальну еволюту: 22°+3°. Їх нижня частина вища, ніж частина витків 1, 2 і 3 різі. Витки 4, 8 різі здатні вивільнятися з прес-форми. Три витки 5, 6 і 7 різі, розташовані на другому боці поверхні PJ роз'єму, до того ж є послідовними. Витки 5, 6 і 7 різі мають одинарний крок, не максимальну еволюту (22°) і не максимальну товщину. Їх нижня частина вища, ніж частина витків 4 і 8 різі. На початку обертання ковпачка (не показаний) зазначений ковпачок входить в зачеплення на інтервалах 10, 11 і 12. Ковпачок деформується, коли підіймається на боці, що містить вказані інтервали 10, 11 і 12. Вакуумний простір порушується, таким чином ковпачок повертається в вихідну форму, завдяки підняттю у іншому місці, ніж на боці, що містить інтервали 10, 11 і 12. Ковпачок здатний входити в контакт з нижньою частиною витків 4 і 8 різі, потім витків 5, 6 і 7 різі, по можливості за допомогою обертання (відкручування) ковпачка. Таким чином, ковпачок поступово входить в зачеплення на інтервалах 10, 11 і 12, потім 20, 24, потім 21, 22 і 23. Врешті-решт, він знову приймає свою вихідну форму. Відкривання ковпачка повністю захищене. ФОРМУЛА ВИНАХОДУ 55 1. Порожнистий виріб для вакуумної упаковки, в якому кільце містить витки (1, 2, 3, 4, 5, 6, 7, 8) різі, які розподілені навколо його периферії і між якими герметизуючий ковпачок входить в зачеплення, коли порожнистий виріб відкривається/закривається, який відрізняється тим, що в закритому вакуумному стані порожнистого виробу герметизуючий ковпачок здатний входити в 2 UA 98673 C2 5 10 15 20 25 зачеплення тільки в інтервалі між двома послідовними витками різі або в декількох таких послідовних інтервалах (10, 11, 12), але не у всіх вказаних інтервалах. 2. Порожнистий виріб за п. 1, який відрізняється тим, що вказаний(і) інтервал(и) (10, 11, 12), на якому(их) герметизуючий ковпачок здатний входити в зачеплення при закритому вакуумному стані порожнистого виробу, утворений(і) в його(їх) нижній частині витком різі з подвійним кроком (1, 2, 3). 3. Порожнистий виріб за одним з п. 1 або п. 2, який відрізняється тим, що вказаний(і) інтервал(и) (10, 11, 12), на якому(их) герметизуючий ковпачок здатний входити в зачеплення при закритому вакуумному стані порожнистого виробу, утворений(і) в його(їх) нижній частині витком (1, 2, 3) різі з максимальною еволютою. 4. Порожнистий виріб за будь-яким з попередніх пунктів, який відрізняється тим, що вказаний(і) інтервал(и) (10, 11, 12), на якому(их) герметизуючий ковпачок здатний входити в зачеплення при закритому вакуумному стані порожнистого виробу, розташований(і) на одній половині периферії кільця, на першому боці поверхні (PJ) роз'єму прес-форми. 5. Порожнистий виріб за будь-яким з попередніх пунктів, який відрізняється тим, що два витки (4, 8) різі, що закривають поверхню (PJ) роз'єму прес-форми, мають не максимальну еволюту. 6. Порожнистий виріб за будь-яким з попередніх пунктів, який відрізняється тим, що два витки (4, 8) різі, що закривають поверхню (PJ) роз'єму прес-форми, мають подвійний крок. 7. Порожнистий виріб за одним з пп. 4-6, який відрізняється тим, що витки (5, 6, 7) різі, розташовані повністю на другому боці поверхні (PJ) роз'єму прес-форми, мають не максимальну еволюту. 8. Порожнистий виріб за одним з пп. 4-7, який відрізняється тим, що витки (5, 6, 7) різі, розташовані повністю на другому боці поверхні (PJ) роз'єму прес-форми, мають одинарний крок. 9. Порожнистий виріб за одним з пп. 4-8, який відрізняється тим, що витки (5, 6, 7) різі, розташовані повністю на другому боці поверхні (PJ) роз'єму прес-форми, мають не максимальну ширину. 10. Термопластиковий глек, флакон або пляшка за будь-яким з попередніх пунктів. Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
