Пристрій для відділення води та домішок від корне-, бульбоплодів

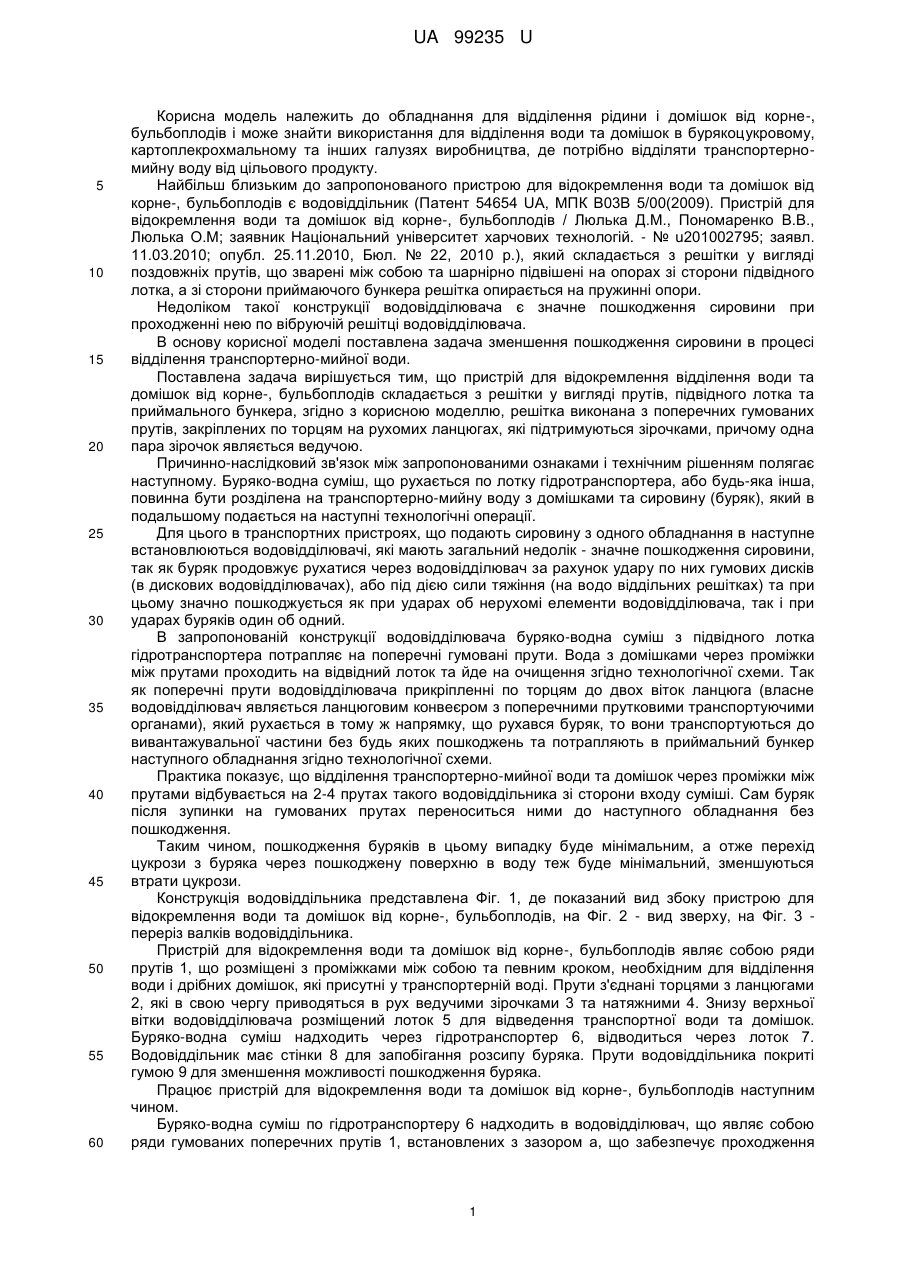

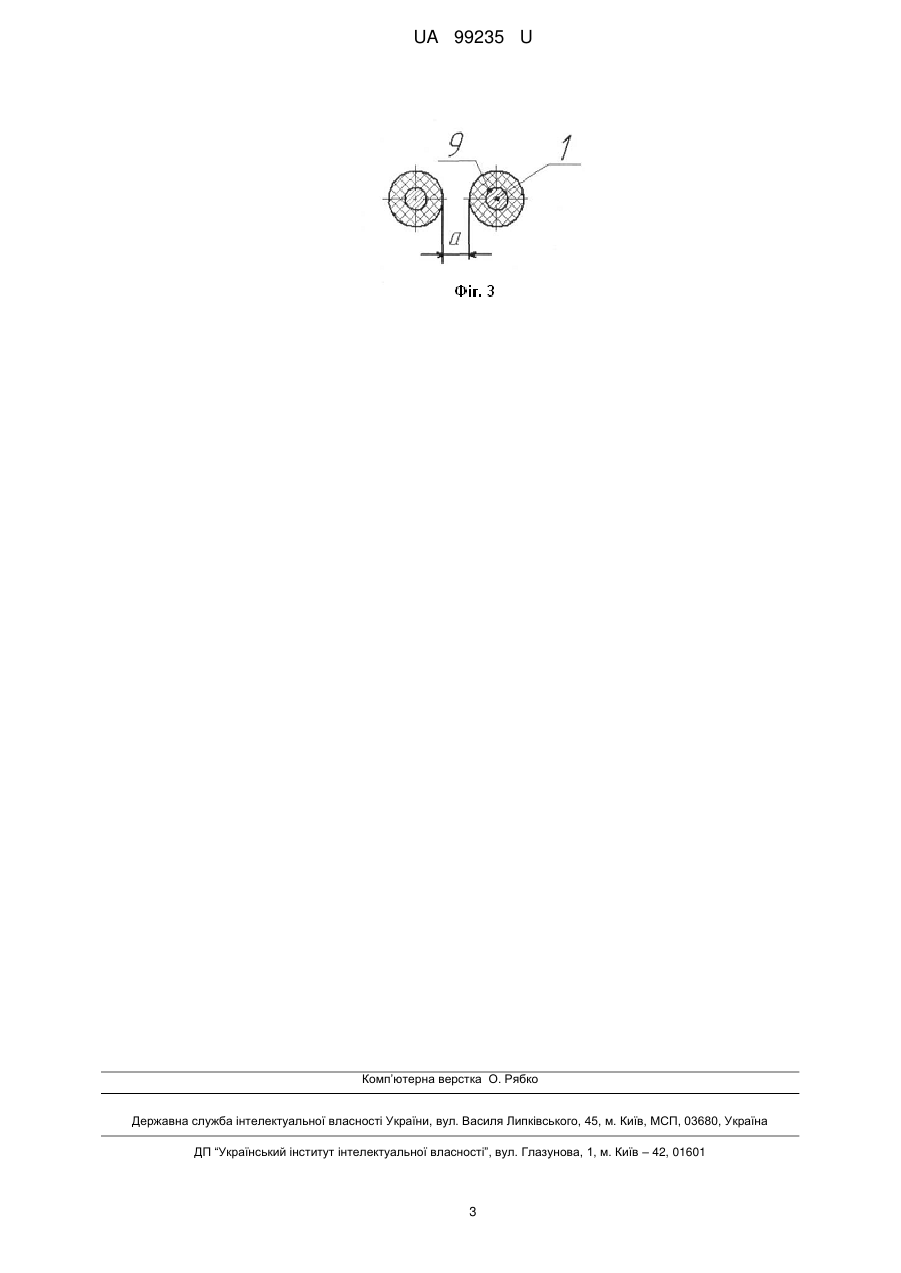

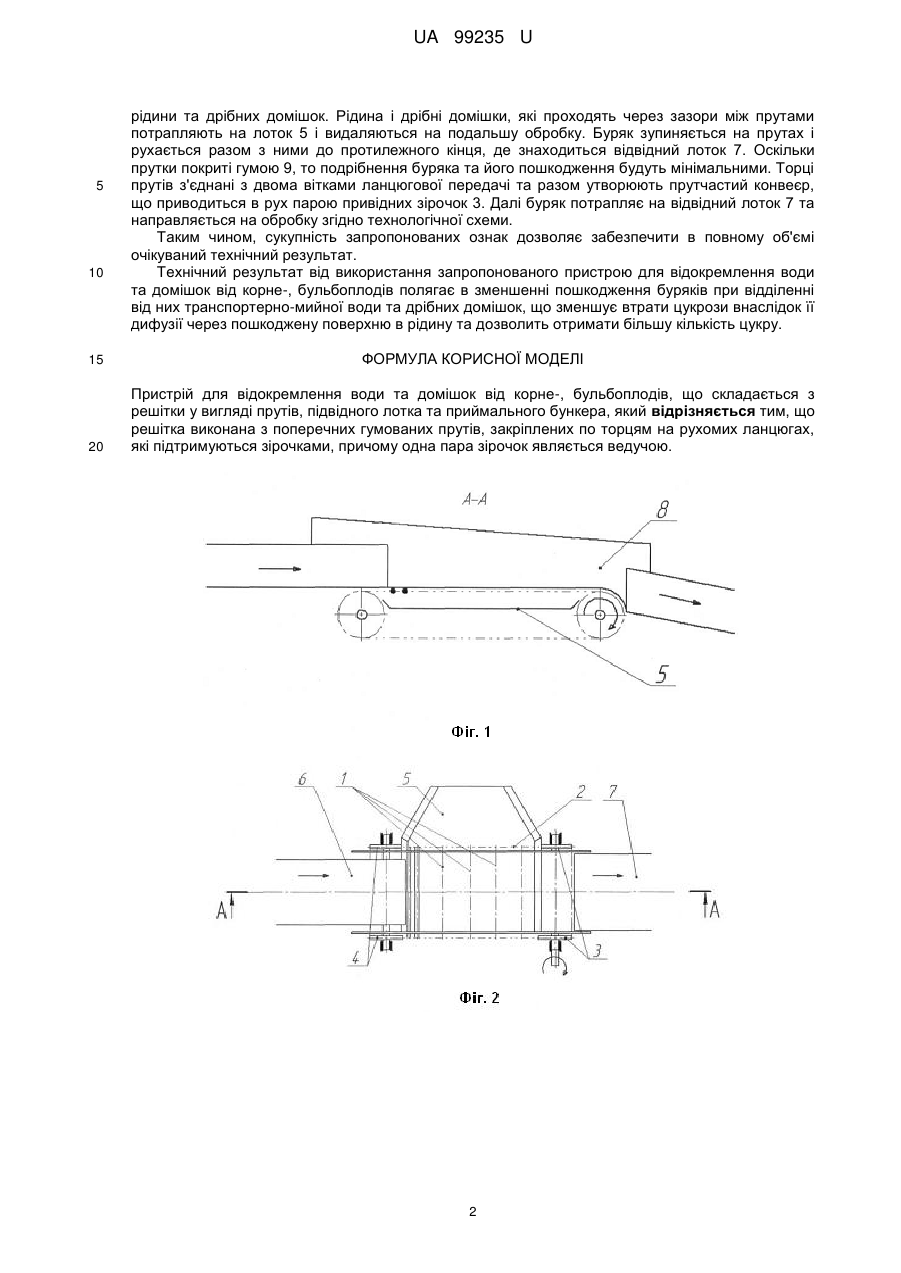

Реферат: UA 99235 U UA 99235 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання для відділення рідини і домішок від корне-, бульбоплодів і може знайти використання для відділення води та домішок в бурякоцукровому, картоплекрохмальному та інших галузях виробництва, де потрібно відділяти транспортерномийну воду від цільового продукту. Найбільш близьким до запропонованого пристрою для відокремлення води та домішок від корне-, бульбоплодів є водовіддільник (Патент 54654 UA, МПК В03В 5/00(2009). Пристрій для відокремлення води та домішок від корне-, бульбоплодів / Люлька Д.М., Пономаренко В.В., Люлька О.М; заявник Національний університет харчових технологій. - № u201002795; заявл. 11.03.2010; опубл. 25.11.2010, Бюл. № 22, 2010 р.), який складається з решітки у вигляді поздовжніх прутів, що зварені між собою та шарнірно підвішені на опорах зі сторони підвідного лотка, а зі сторони приймаючого бункера решітка опирається на пружинні опори. Недоліком такої конструкції водовідділювача є значне пошкодження сировини при проходженні нею по вібруючій решітці водовідділювача. В основу корисної моделі поставлена задача зменшення пошкодження сировини в процесі відділення транспортерно-мийної води. Поставлена задача вирішується тим, що пристрій для відокремлення відділення води та домішок від корне-, бульбоплодів складається з решітки у вигляді прутів, підвідного лотка та приймального бункера, згідно з корисною моделлю, решітка виконана з поперечних гумованих прутів, закріплених по торцям на рухомих ланцюгах, які підтримуються зірочками, причому одна пара зірочок являється ведучою. Причинно-наслідковий зв'язок між запропонованими ознаками і технічним рішенням полягає наступному. Буряко-водна суміш, що рухається по лотку гідротранспортера, або будь-яка інша, повинна бути розділена на транспортерно-мийну воду з домішками та сировину (буряк), який в подальшому подається на наступні технологічні операції. Для цього в транспортних пристроях, що подають сировину з одного обладнання в наступне встановлюються водовідділювачі, які мають загальний недолік - значне пошкодження сировини, так як буряк продовжує рухатися через водовідділювач за рахунок удару по них гумових дисків (в дискових водовідділювачах), або під дією сили тяжіння (на водо віддільних решітках) та при цьому значно пошкоджується як при ударах об нерухомі елементи водовідділювача, так і при ударах буряків один об одний. В запропонованій конструкції водовідділювача буряко-водна суміш з підвідного лотка гідротранспортера потрапляє на поперечні гумовані прути. Вода з домішками через проміжки між прутами проходить на відвідний лоток та йде на очищення згідно технологічної схеми. Так як поперечні прути водовідділювача прикріпленні по торцям до двох віток ланцюга (власне водовідділювач являється ланцюговим конвеєром з поперечними прутковими транспортуючими органами), який рухається в тому ж напрямку, що рухався буряк, то вони транспортуються до вивантажувальної частини без будь яких пошкоджень та потрапляють в приймальний бункер наступного обладнання згідно технологічної схеми. Практика показує, що відділення транспортерно-мийної води та домішок через проміжки між прутами відбувається на 2-4 прутах такого водовіддільника зі сторони входу суміші. Сам буряк після зупинки на гумованих прутах переноситься ними до наступного обладнання без пошкодження. Таким чином, пошкодження буряків в цьому випадку буде мінімальним, а отже перехід цукрози з буряка через пошкоджену поверхню в воду теж буде мінімальний, зменшуються втрати цукрози. Конструкція водовіддільника представлена Фіг. 1, де показаний вид збоку пристрою для відокремлення води та домішок від корне-, бульбоплодів, на Фіг. 2 - вид зверху, на Фіг. 3 переріз валків водовіддільника. Пристрій для відокремлення води та домішок від корне-, бульбоплодів являє собою ряди прутів 1, що розміщені з проміжками між собою та певним кроком, необхідним для відділення води і дрібних домішок, які присутні у транспортерній воді. Прути з'єднані торцями з ланцюгами 2, які в свою чергу приводяться в рух ведучими зірочками 3 та натяжними 4. Знизу верхньої вітки водовідділювача розміщений лоток 5 для відведення транспортної води та домішок. Буряко-водна суміш надходить через гідротранспортер 6, відводиться через лоток 7. Водовіддільник має стінки 8 для запобігання розсипу буряка. Прути водовіддільника покриті гумою 9 для зменшення можливості пошкодження буряка. Працює пристрій для відокремлення води та домішок від корне-, бульбоплодів наступним чином. Буряко-водна суміш по гідротранспортеру 6 надходить в водовідділювач, що являє собою ряди гумованих поперечних прутів 1, встановлених з зазором а, що забезпечує проходження 1 UA 99235 U 5 10 рідини та дрібних домішок. Рідина і дрібні домішки, які проходять через зазори між прутами потрапляють на лоток 5 і видаляються на подальшу обробку. Буряк зупиняється на прутах і рухається разом з ними до протилежного кінця, де знаходиться відвідний лоток 7. Оскільки прутки покриті гумою 9, то подрібнення буряка та його пошкодження будуть мінімальними. Торці прутів з'єднані з двома вітками ланцюгової передачі та разом утворюють прутчастий конвеєр, що приводиться в рух парою привідних зірочок 3. Далі буряк потрапляє на відвідний лоток 7 та направляється на обробку згідно технологічної схеми. Таким чином, сукупність запропонованих ознак дозволяє забезпечити в повному об'ємі очікуваний технічний результат. Технічний результат від використання запропонованого пристрою для відокремлення води та домішок від корне-, бульбоплодів полягає в зменшенні пошкодження буряків при відділенні від них транспортерно-мийної води та дрібних домішок, що зменшує втрати цукрози внаслідок її дифузії через пошкоджену поверхню в рідину та дозволить отримати більшу кількість цукру. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Пристрій для відокремлення води та домішок від корне-, бульбоплодів, що складається з решітки у вигляді прутів, підвідного лотка та приймального бункера, який відрізняється тим, що решітка виконана з поперечних гумованих прутів, закріплених по торцям на рухомих ланцюгах, які підтримуються зірочками, причому одна пара зірочок являється ведучою. 2 UA 99235 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
