Пристрій для відокремлення води та домішок від корене-, бульбоплодів

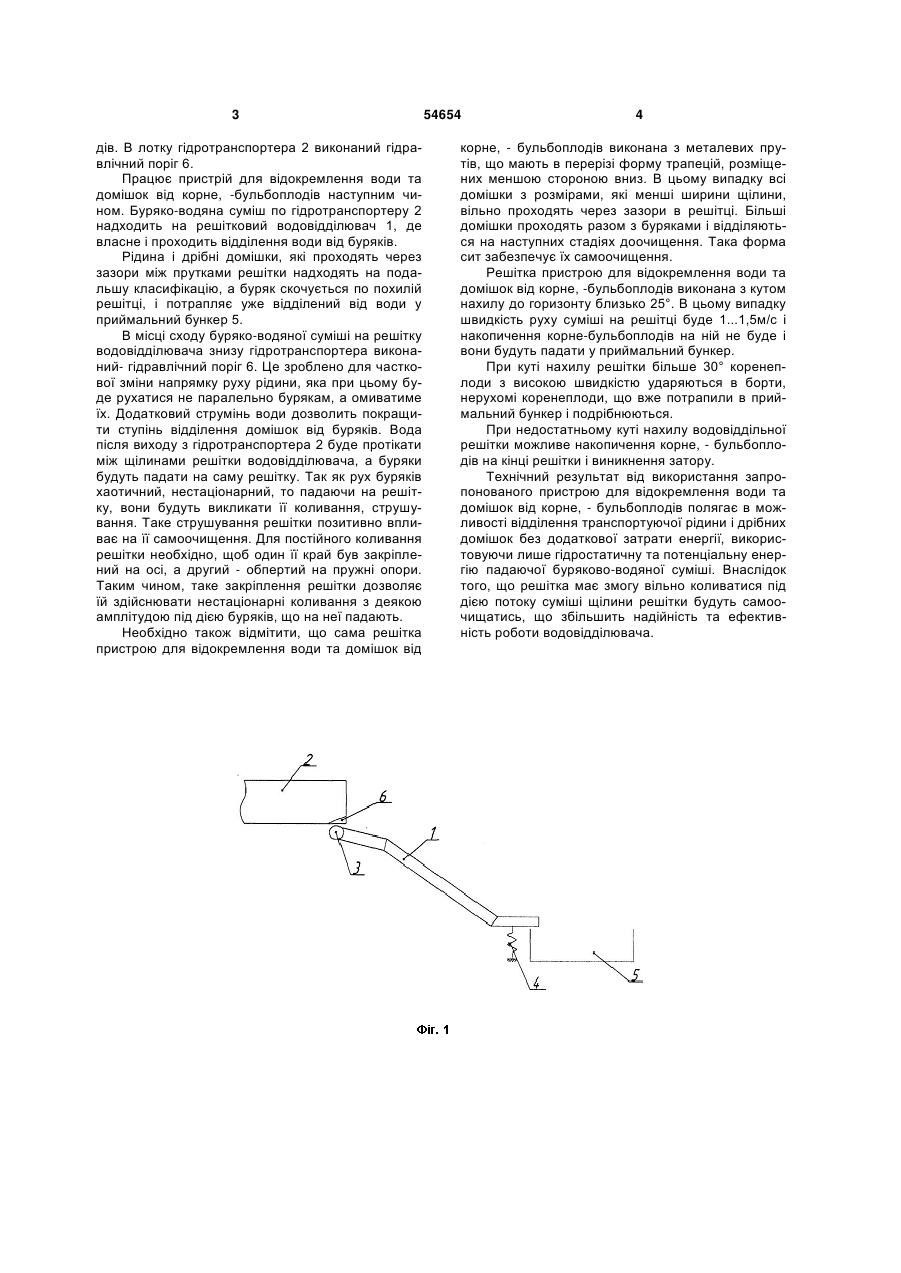

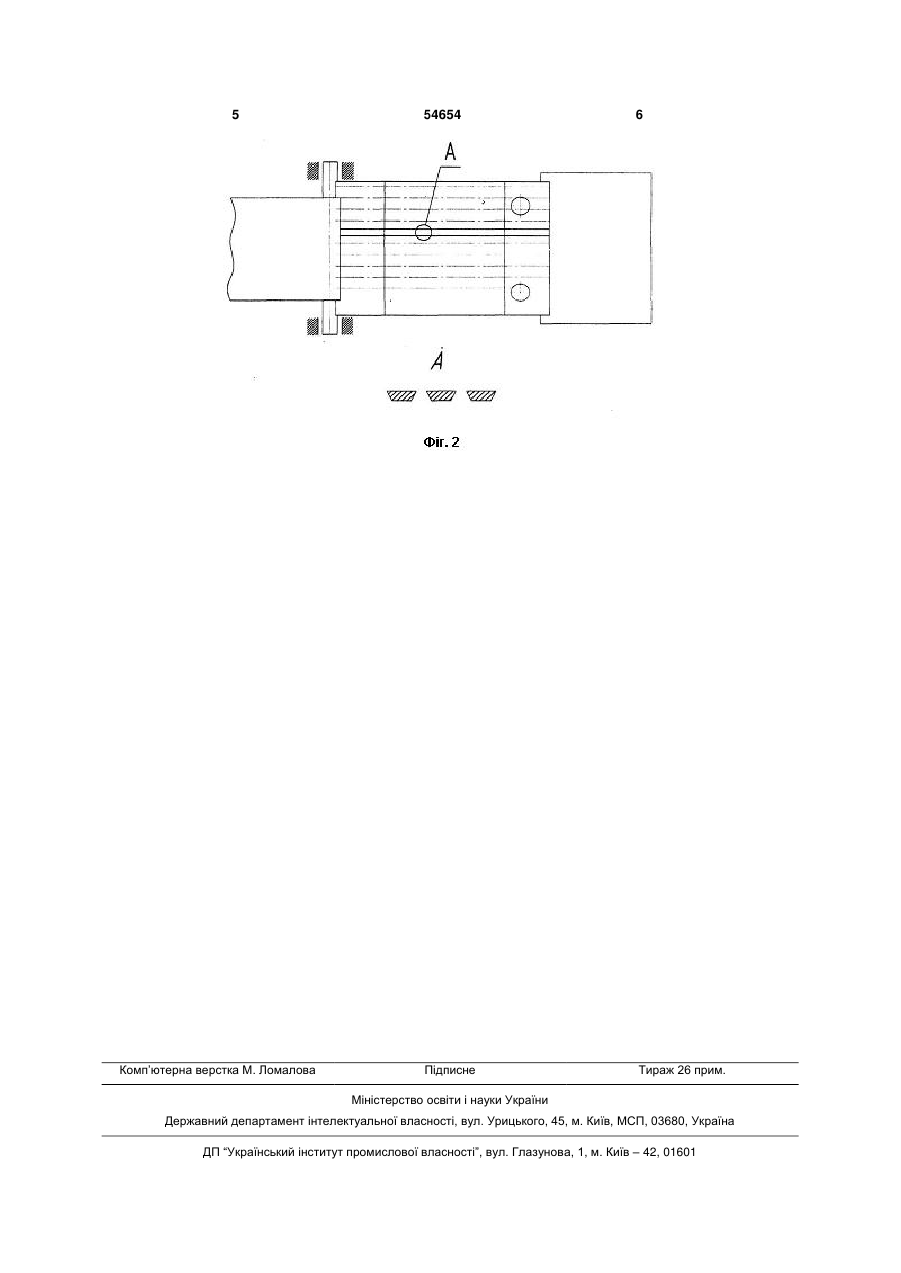

Пристрій для відокремлення води та домішок від корене-, бульбоплодів, що складається з решітки у вигляді поздовжніх прутів, зварених між собою, підвідного лотка та приймального бункера, який відрізняється тим, що решітка зі сторони підвідного лотка закріплена шарнірно, а зі сторони приймального бункера спирається на пружинні опори, а в самому підвідному лотку виконаний гідравлічний поріг. (19) (21) u201002795 (22) 11.03.2010 (24) 25.11.2010 (46) 25.11.2010, Бюл.№ 22, 2010 р. (72) ЛЮЛЬКА ДМИТРО МИКОЛАЙОВИЧ, ПОНОМАРЕНКО ВІТАЛІЙ ВАСИЛЬОВИЧ, ЛЮЛЬКА ОЛЕКСАНДР МИКОЛАЙОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ХАРЧОВИХ ТЕХНОЛОГІЙ 3 дів. В лотку гідротранспортера 2 виконаний гідравлічний поріг 6. Працює пристрій для відокремлення води та домішок від корне, -бульбоплодів наступним чином. Буряко-водяна суміш по гідротранспортеру 2 надходить на решітковий водовідділювач 1, де власне і проходить відділення води від буряків. Рідина і дрібні домішки, які проходять через зазори між прутками решітки надходять на подальшу класифікацію, а буряк скочується по похилій решітці, і потрапляє уже відділений від води у приймальний бункер 5. В місці сходу буряко-водяної суміші на решітку водовідділювача знизу гідротранспортера виконаний- гідравлічний поріг 6. Це зроблено для часткової зміни напрямку руху рідини, яка при цьому буде рухатися не паралельно бурякам, а омиватиме їх. Додатковий струмінь води дозволить покращити ступінь відділення домішок від буряків. Вода після виходу з гідротранспортера 2 буде протікати між щілинами решітки водовідділювача, а буряки будуть падати на саму решітку. Так як рух буряків хаотичний, нестаціонарний, то падаючи на решітку, вони будуть викликати її коливання, струшування. Таке струшування решітки позитивно впливає на її самоочищення. Для постійного коливання решітки необхідно, щоб один її край був закріплений на осі, а другий - обпертий на пружні опори. Таким чином, таке закріплення решітки дозволяє їй здійснювати нестаціонарні коливання з деякою амплітудою під дією буряків, що на неї падають. Необхідно також відмітити, що сама решітка пристрою для відокремлення води та домішок від 54654 4 корне, - бульбоплодів виконана з металевих прутів, що мають в перерізі форму трапецій, розміщених меншою стороною вниз. В цьому випадку всі домішки з розмірами, які менші ширини щілини, вільно проходять через зазори в решітці. Більші домішки проходять разом з буряками і відділяються на наступних стадіях доочищення. Така форма сит забезпечує їх самоочищення. Решітка пристрою для відокремлення води та домішок від корне, -бульбоплодів виконана з кутом нахилу до горизонту близько 25°. В цьому випадку швидкість руху суміші на решітці буде 1...1,5м/с і накопичення корне-бульбоплодів на ній не буде і вони будуть падати у приймальний бункер. При куті нахилу решітки більше 30° коренеплоди з високою швидкістю ударяються в борти, нерухомі коренеплоди, що вже потрапили в приймальний бункер і подрібнюються. При недостатньому куті нахилу водовіддільної решітки можливе накопичення корне, - бульбоплодів на кінці решітки і виникнення затору. Технічний результат від використання запропонованого пристрою для відокремлення води та домішок від корне, - бульбоплодів полягає в можливості відділення транспортуючої рідини і дрібних домішок без додаткової затрати енергії, використовуючи лише гідростатичну та потенціальну енергію падаючої буряково-водяної суміші. Внаслідок того, що решітка має змогу вільно коливатися під дією потоку суміші щілини решітки будуть самоочищатись, що збільшить надійність та ефективність роботи водовідділювача. 5 Комп’ютерна верстка М. Ломалова 54654 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
