Змішувач сипких матеріалів

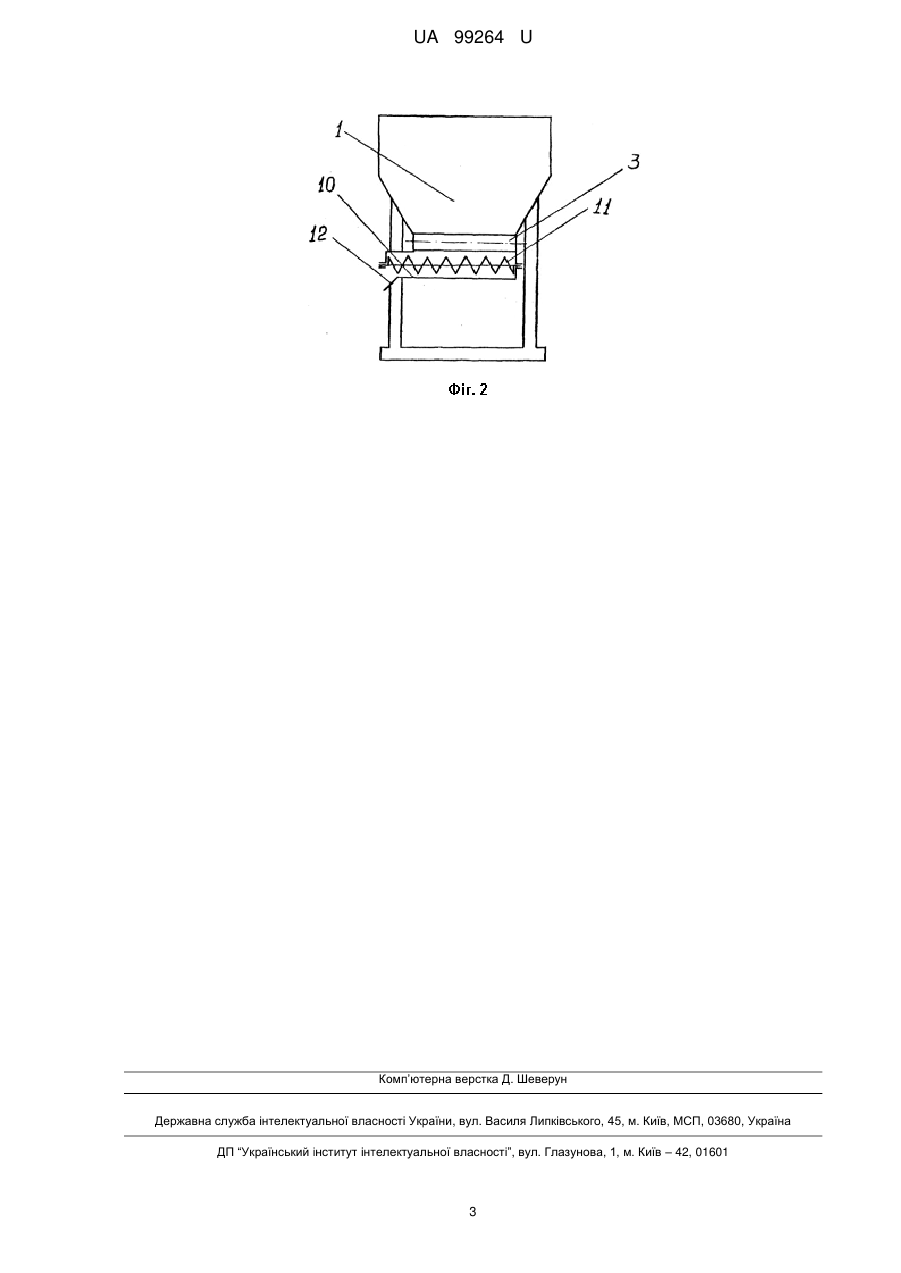

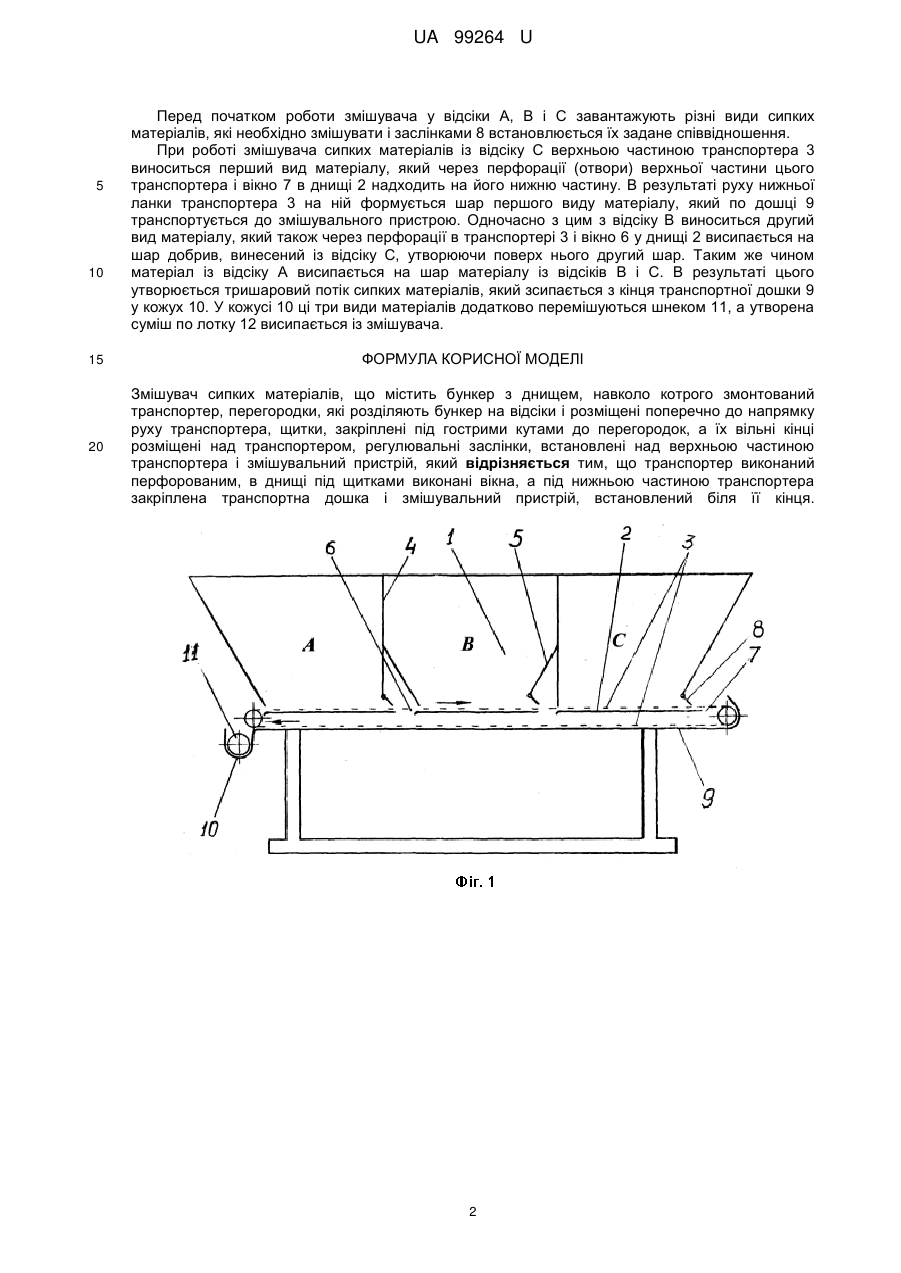

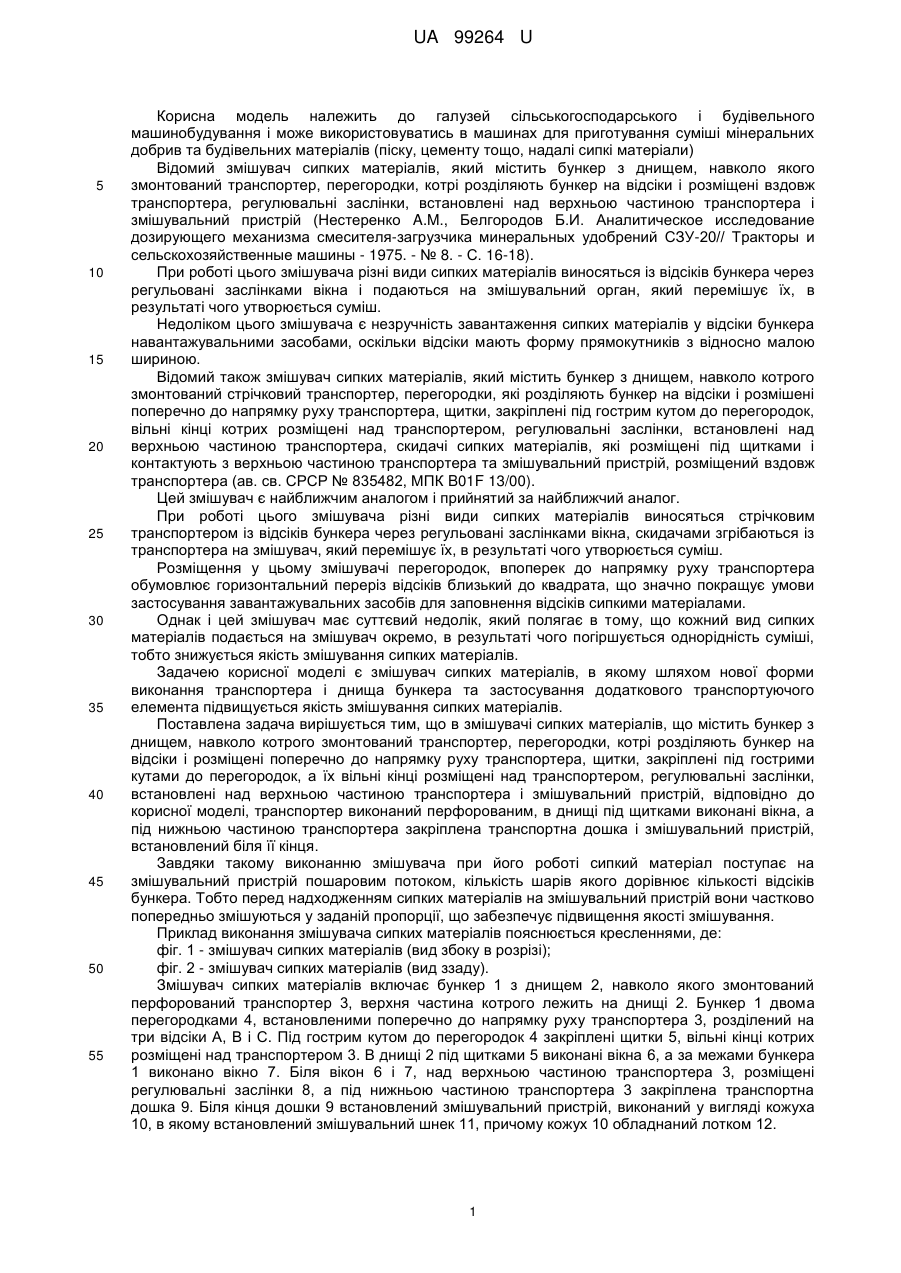

Реферат: Змішувач сипких матеріалів містить бункер з днищем, навколо котрого змонтований транспортер, перегородки, які розділяють бункер на відсіки і розміщені поперечно до напрямку руху транспортера, щитки, закріплені під гострими кутами до перегородок, а їх вільні кінці розміщені над транспортером, регулювальні заслінки, встановлені над верхньою частиною транспортера і змішувальний пристрій. Транспортер виконаний перфорованим, в днищі під щитками виконані вікна, а під нижньою частиною транспортера закріплена транспортна дошка і змішувальний пристрій, встановлений біля її кінця. UA 99264 U (12) UA 99264 U UA 99264 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузей сільськогосподарського і будівельного машинобудування і може використовуватись в машинах для приготування суміші мінеральних добрив та будівельних матеріалів (піску, цементу тощо, надалі сипкі матеріали) Відомий змішувач сипких матеріалів, який містить бункер з днищем, навколо якого змонтований транспортер, перегородки, котрі розділяють бункер на відсіки і розміщені вздовж транспортера, регулювальні заслінки, встановлені над верхньою частиною транспортера і змішувальний пристрій (Нестеренко A.M., Белгородов Б.И. Аналитическое исследование дозирующего механизма смесителя-загрузчика минеральных удобрений СЗУ-20// Тракторы и сельскохозяйственные машины - 1975. - № 8. - С. 16-18). При роботі цього змішувача різні види сипких матеріалів виносяться із відсіків бункера через регульовані заслінками вікна і подаються на змішувальний орган, який перемішує їх, в результаті чого утворюється суміш. Недоліком цього змішувача є незручність завантаження сипких матеріалів у відсіки бункера навантажувальними засобами, оскільки відсіки мають форму прямокутників з відносно малою шириною. Відомий також змішувач сипких матеріалів, який містить бункер з днищем, навколо котрого змонтований стрічковий транспортер, перегородки, які розділяють бункер на відсіки і розмішені поперечно до напрямку руху транспортера, щитки, закріплені під гострим кутом до перегородок, вільні кінці котрих розміщені над транспортером, регулювальні заслінки, встановлені над верхньою частиною транспортера, скидачі сипких матеріалів, які розміщені під щитками і контактують з верхньою частиною транспортера та змішувальний пристрій, розміщений вздовж транспортера (ав. св. СРСР № 835482, МПК B01F 13/00). Цей змішувач є найближчим аналогом і прийнятий за найближчий аналог. При роботі цього змішувача різні види сипких матеріалів виносяться стрічковим транспортером із відсіків бункера через регульовані заслінками вікна, скидачами згрібаються із транспортера на змішувач, який перемішує їх, в результаті чого утворюється суміш. Розміщення у цьому змішувачі перегородок, впоперек до напрямку руху транспортера обумовлює горизонтальний переріз відсіків близький до квадрата, що значно покращує умови застосування завантажувальних засобів для заповнення відсіків сипкими матеріалами. Однак і цей змішувач має суттєвий недолік, який полягає в тому, що кожний вид сипких матеріалів подається на змішувач окремо, в результаті чого погіршується однорідність суміші, тобто знижується якість змішування сипких матеріалів. Задачею корисної моделі є змішувач сипких матеріалів, в якому шляхом нової форми виконання транспортера і днища бункера та застосування додаткового транспортуючого елемента підвищується якість змішування сипких матеріалів. Поставлена задача вирішується тим, що в змішувачі сипких матеріалів, що містить бункер з днищем, навколо котрого змонтований транспортер, перегородки, котрі розділяють бункер на відсіки і розміщені поперечно до напрямку руху транспортера, щитки, закріплені під гострими кутами до перегородок, а їх вільні кінці розміщені над транспортером, регулювальні заслінки, встановлені над верхньою частиною транспортера і змішувальний пристрій, відповідно до корисної моделі, транспортер виконаний перфорованим, в днищі під щитками виконані вікна, а під нижньою частиною транспортера закріплена транспортна дошка і змішувальний пристрій, встановлений біля її кінця. Завдяки такому виконанню змішувача при його роботі сипкий матеріал поступає на змішувальний пристрій пошаровим потоком, кількість шарів якого дорівнює кількості відсіків бункера. Тобто перед надходженням сипких матеріалів на змішувальний пристрій вони частково попередньо змішуються у заданій пропорції, що забезпечує підвищення якості змішування. Приклад виконання змішувача сипких матеріалів пояснюється кресленнями, де: фіг. 1 - змішувач сипких матеріалів (вид збоку в розрізі); фіг. 2 - змішувач сипких матеріалів (вид ззаду). Змішувач сипких матеріалів включає бункер 1 з днищем 2, навколо якого змонтований перфорований транспортер 3, верхня частина котрого лежить на днищі 2. Бункер 1 двома перегородками 4, встановленими поперечно до напрямку руху транспортера 3, розділений на три відсіки А, В і С. Під гострим кутом до перегородок 4 закріплені щитки 5, вільні кінці котрих розміщені над транспортером 3. В днищі 2 під щитками 5 виконані вікна 6, а за межами бункера 1 виконано вікно 7. Біля вікон 6 і 7, над верхньою частиною транспортера 3, розміщені регулювальні заслінки 8, а під нижньою частиною транспортера 3 закріплена транспортна дошка 9. Біля кінця дошки 9 встановлений змішувальний пристрій, виконаний у вигляді кожуха 10, в якому встановлений змішувальний шнек 11, причому кожух 10 обладнаний лотком 12. 1 UA 99264 U 5 10 Перед початком роботи змішувача у відсіки А, В і С завантажують різні види сипких матеріалів, які необхідно змішувати і заслінками 8 встановлюється їх задане співвідношення. При роботі змішувача сипких матеріалів із відсіку С верхньою частиною транспортера 3 виноситься перший вид матеріалу, який через перфорації (отвори) верхньої частини цього транспортера і вікно 7 в днищі 2 надходить на його нижню частину. В результаті руху нижньої ланки транспортера 3 на ній формується шар першого виду матеріалу, який по дошці 9 транспортується до змішувального пристрою. Одночасно з цим з відсіку В виноситься другий вид матеріалу, який також через перфорації в транспортері 3 і вікно 6 у днищі 2 висипається на шар добрив, винесений із відсіку С, утворюючи поверх нього другий шар. Таким же чином матеріал із відсіку А висипається на шар матеріалу із відсіків В і С. В результаті цього утворюється тришаровий потік сипких матеріалів, який зсипається з кінця транспортної дошки 9 у кожух 10. У кожусі 10 ці три види матеріалів додатково перемішуються шнеком 11, а утворена суміш по лотку 12 висипається із змішувача. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Змішувач сипких матеріалів, що містить бункер з днищем, навколо котрого змонтований транспортер, перегородки, які розділяють бункер на відсіки і розміщені поперечно до напрямку руху транспортера, щитки, закріплені під гострими кутами до перегородок, а їх вільні кінці розміщені над транспортером, регулювальні заслінки, встановлені над верхньою частиною транспортера і змішувальний пристрій, який відрізняється тим, що транспортер виконаний перфорованим, в днищі під щитками виконані вікна, а під нижньою частиною транспортера закріплена транспортна дошка і змішувальний пристрій, встановлений біля її кінця. 2 UA 99264 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
