Пристрій для контролювання та керування поданням засобів життєзабезпечення у приміщення

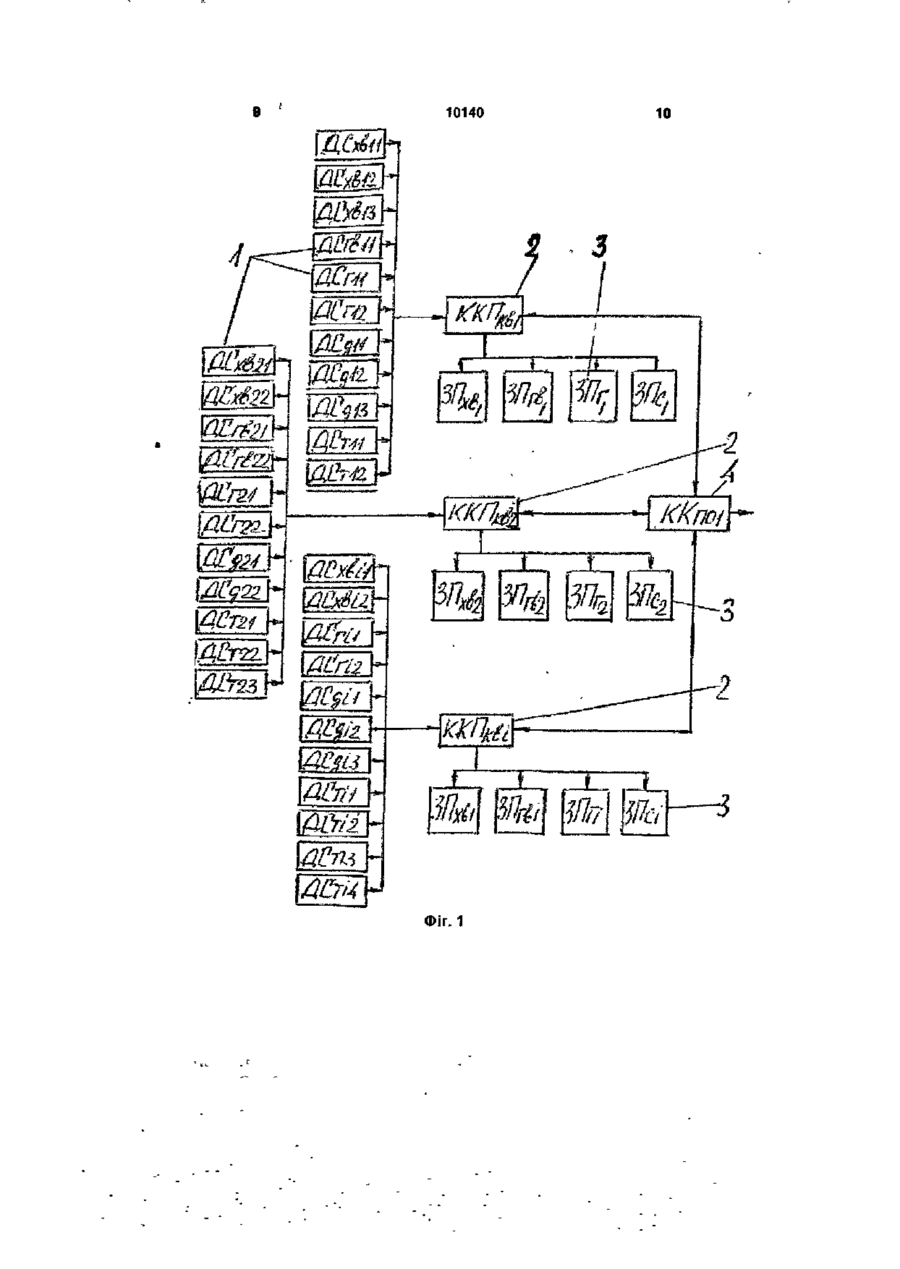

1. Пристрій для контролювання та керування поданням засобів життєзабезпечення у приміщення, який включає систему датчиків-сигналізаторів 1 наявності у контрольованому приміщенні води на підлозі у кількості, яка перевищує встановлену норму, підключених до входу контрольнокеруючого пристрою 2, вихід якого підключений до входу виконавчого органу запірного пристрою З, встановленого на лінії подання води у контрольоване приміщення, з можливістю автоматичного керування запірним пристроєм, який відрізняється тим, що його додатково споряджено датчикамиси гнал І з ато рам и 1, які відслідковують у контрольованому приміщенні концентрацію побутового газу, та/або концентрацію диму, та/або температуру повітря, та підключені до входу відповідного контрольно-керуючого пристрою 2, вихід якого підключений до входу виконавчого органу запірного пристрою 3, встановленого на лінії' подання відповідного засобу у контрольоване приміщення, з можливістю автоматичного керування відповідним запірним пристроєм, комп'ютером 7 з програмним забезпеченням для приймання, документування, Корисна модель відноситься до комунальнопобутового господарства і може бути застосованою в будівлях та приміщеннях будь-якого призначення, в тому числі, одно - та багатоповерхових житлових будинках, готелях, торгівельних центрах, офісних і адміністративних будівлях, виробничих приміщеннях, власних котеджах і т.п Під засобами життєзабезпечення маються на увазі холодна вода та енергоносії - газ, електричний струм, гаряча вода. Відомий пристрій для контролювання та керування поданням води у будинки або споруди, який містить систему датчиків - сигналізаторів наявності зберігання інформації від згаданих контрольнокеруючих пристроїв та керування ними, який встановлений на пульті 8 індикації" та управління уповноваженого органу, що забезпечує та/або контролює постачання засобів життєзабезпечення будинків і споруд, та системою двостороннього зв'язку між контрольно-керуючими пристроями приміщення та згаданим комп'ютером. 2. Пристрій за п. 1, який відрізняється тим, що комп'ютер 7 на пульті індикації та управління уповноваженого органу споряджений оперативною базою даних про стан платежів за користування засобами життєзабезпечення та приміщення на території даного уповноваженого органу. 3. Пристрій за пунктами 1 або 2, який відрізняється тим, що контрольно-керуючі пристрої приміщення 2 під'єднані до комп'ютера уповноваженого органу через концентратор. 4. Пристрій за одним з пунктів 1...3, який відрізняється тим, що контрольно-керуючі пристрої 2 приміщення під'єднані до комп'ютера 7 уповноваженого органу через систему концентраторів 4, 5, 6, 9, побудовану як ієрархічна шкала, в якій найнижчий ступінь складають концентратори 4, під'єднані до контрольно-керуючих пристроїв контрольованих приміщень, а найвищий ступінь концентратор 9, безпосередньо під'єднаний до комп'ютера уповноваженого органу. о о на ПІДЛОЗІ контрольованого приміщення води у кількості, яка перевищує встановлену норму. Вони підключені до входу контрольно-керуючого пристрою, вихід якого підключений до входу виконавчого органу запірного пристрою. Останній встановлений на магістралі подання води у контрольоване приміщення з можливістю автоматичного керування запірним пристроєм. При несанкціонованому появленні води на контрольованій підлозі (наприклад, несправний або недбало закручений кран у приміщенні ванни або кухні, підтікання або порив батареї опалення, засмічення каналізації) датчик подає сигнал на вхід контроль 10140 но-керуючого пристрою. Вихід цього пристрою підключений до входу виконавчого органу запірного пристрою, якій встановлений на лінії подання води у контрольоване приміщення з можливістю перекриття цієї лінії при одержанні сигналу від контрольно-керуючого пристрою. Тим самим вилучається можливість підтоплення цього приміщення та приміщень, розташованих під ним. При цьому передбачена можливість одночасного сповіщення про несправність власника приміщення та/або інших зацікавлених осіб [UA 65993 А, кл. ЕОЗВ 1/04, ЕОЗС 1/12, ЕОЗС 1/232, F16K 31/02, F16K 23/00, публ. 15.04.04]. Відомий пристрій усуває можливість підтоплень приміщень, але він неспроможний реагувати на несправності, зв'язані з іншими, ніж вода, засобами життєзабезпечення, а, саме, побутовим газом або електричним струмом. Із засобів масової інформації відомі багаточисленні випадки, коли несправності у внутрішніх електричних мережах, недбале поводження з електро- та газовими плитами та іншими побутовими приладами призводять до отруєнь та/або спалахувань, наслідком яких є серйозне пошкодження або руйнування приміщення, а, нерідко, і усього будинку, і, навіть, каліцтво та смерть людей. Існує ще одна проблема, яка також широко обговорюється у засобах масової інформації. Йдеться про те, що велика частина власників квартир І будинків своєчасно або зовсім не платить за надані засоби життєзабезпечення - електричний струм, газ, гарячу та/або холодну воду та за користування квартирою. Кожний місяць і протягом багатьох років комунально-побутові господарства та постачальники згаданих енергоносіїв недоодержують кошти, які у масштабах країни дорівнюють сотням мільйонів гривень. Ці неплатежі підривають фінансовий стан комунальнопобутових господарств і постачальників енергії та не дають можливості не тільки робити внески у бюджет країни, але і підтримувати у належному стані будівлі та електро-, газо-, тепло- та водопостачальні мережі, що привело до того, що у країні нема жодного міста, від столиці до самого малого селища, де б значна частина будівель та цих мереж не була у занедбаному стані. Усі призиви платити своєчасно виявляються марними, борги злісних неплатників накопичуються роками. Оскільки технічних умов для вибіркового відключення користувачів засобами життєзабезпечення у багатоквартирних будинках не існує, на багатьох будинках Києва, а, мабуть, і інших міст, з'явились загрозливі застереження постачальників газу та гарячої води, що у разі несплати боржниками комунальних послуг весь будинок або стояк буде відключений. Тобто, разом зі злісними боржниками постраждають і сумлінні платники Як повідомили автору запропонованої корисної моделі у компанії „Луганськвода", загальна заборгованість населення та підприємств тільки Луганська за спожиту воду складала на середину травня минулого року 380 тис. гривень. Оскільки компанія не має коштів розрахуватися за спожиту нею електроенергію, питома вага якої" у собівартості води, що постачає компанія, складає 60%, компанія буде змушена відключати міста та селища області від постачан ня води. Бердянський „Міськводоканал" тільки за 2001 рік заборгував за електроенергію 819 тис гривень, а його загальний борг складає більш З млн гривень. Протягом кількох годин 25 січня минулого року Бердянськ був повністю відключений від електроенергії. Це явище явно ненормальне, соціальне несправедливе, дуже шкідливе, як для окремих громадян, так і для країни, і ніде у світі, окрім, хіба що, деяких країн СНД, не має місця. Задачею корисної' моделі є створення пристрою для контролювання та керування поданням засобів життєзабезпечення у приміщення, в якому, за рахунок іншого виконання та додання елементів і зв'язків МІЖ НИМИ, ЙОГО функції поширені таким чином, щоб він був спроможним реагувати не тільки на підтоплення, а, також, на підвищення вище зазначених величин концентрації побутового газу, диму та температури повітря у контрольованому приміщенні, причому, контрольовані приміщення (квартири багатоквартирних будинків, малоквартирні будинки, окремі споруди та приміщення) території мають бути зв'язані з пультом індикації та управління уповноваженого органу відповідного житлово-комунального господарства таким чином, щоб з цього пульту було можливо відслідковувати визначені характеристики стану приміщень та вибірково відключати постачання того чи іншого засобу в те чи інше приміщення, як за даними відслідковування параметрів, так і у разі злісної несплати власником приміщення комунальних платежів. Для вирішення поставленої задачі у пристрої для контролювання та керування поданням засобу життєзабезпечення у приміщення, який включає систему датчиків-сигналізаторів наявності у контрольованому приміщенні води на підлозі у кількості, яка перевищує встановлену норму, підключених до входу контрольно-керуючого пристрою, вихід якого підключений до входу виконавчого органу запірного пристрою, встановленого на магістралі подання води у контрольоване приміщення, з можливістю автоматичного керування запірним пристроєм, відповідно до корисної моделі, його додатково споряджено: датчикамисигналізаторами, які відслідковують у контрольованому приміщенні концентрацію побутового газу, та/або концентрацію диму, та/або температуру повітря та підключені до входу контрольнокеруючого пристрою, вихід якого підключений до входу виконавчого органу запірного пристрою, встановленого на лінії подання відповідного засобу у контрольоване приміщення, з можливістю автоматичного керування запірним пристроєм; комп'ютером з програмним забезпеченням для приймання, документування, зберігання інформації від згаданих контрольно-керуючих пристроїв та керування ними, встановленим на пульті індикації та управління уповноваженого органу, який забезпечує та/або контролює постачання засобів життєзабезпечення будинків і споруд; та системою двостороннього зв'язку між контрольнокеруючими пристроями приміщення та згаданим комп'ютером. Таке виконання пристрою дозволяє автоматично перекривати подання в приміщення того чи іншого засобу життєзабезпечення, як при виник 10140 ненні обставин, безпечних для перебування люсигналізаторів 1 приєднаний до квартирного кондей та тварин у приміщенні або таких, що можуть трольно-керуючого пристрою (ККП) 2, вихід якого призвести до пошкодження самого приміщення, підключений до входу виконавчого органу запірновнаслідок утворення в ньому диму, та/або виникго пристрою (ЗП) 3, встановленого на лінії подання нення підвищеної концентрації побутового газу, відповідного засобу у квартиру - у багатоквартирта/або підвищення температури повітря, так і при ному житловому будинку, або у номер -в готелі, злісній несплаті комунальних платежів власником або у будинок з кількох приміщень і т.д. Запірні приміщення, за умови суворого дотримання пристрої встановлені на лініях подання у квартиру відповідних законодавчих положень. води (ЗПхв), гарячої води (ЗПгв), газу (ЗПг) та електричного струму (ЗПс). Датчики-сигналізатори Доцільно комп'ютер на пульті індикації та та запірні пристрої" усіх приміщень квартири управління уповноваженого органу спорядити під'єднані до квартирного контрольно-керуючого оперативною базою даних про стан платежів за пристрою (ККП) таким чином, щоб при необкористування засобами життєзабезпечення та хідності можна було миттєво припинити подання у приміщення не території' даного уповноваженого приміщення відповідного засобу органу. Для зручності контрольно-керуючі пристрої життєзабезпечення. Наприклад, при спрацьовуприміщення під'єднані до згаданого комп'ютеру на ванні датчиків-сигналізаторів диму та підвищення пульті індикації та управління через концентратор. температури повітря, що означає початок пожежі, квартирний контрольно-керуючий пристрій подає При великій кількості приміщень, що контрокоманду на запірні пристрої ЗПг та ЗПс, які перелюються, контрольно-керуючі пристрої приміщенкривають подання, відповідно, газу та електричноня під'єднані до комп'ютеру на пульті індикації та го струму. управління через систему концентраторів, організовану як ієрархічної скала, в якій найнижчий стуТехнічні засоби, які можуть бути застосовані в пень складають концентратори, під'єднані до контякості датчиків-сигналізаторів, контрольнорольно-керуючих пристроїв, а найвищий ступень керуючих та запірних пристроїв, відомі і обираютьконцентратор, безпосередньо під'єднаний до комся у залежності від конкретних обставин. Наприкп'ютеру пульту. лад, як запірний пристрій на піні) подання холодної або гарячої води може бути використаним клапан Корисна модель пояснюється структурною з електромагнітним приводом типу 15Б862 бк, ТУ схемою: 26-07-074-72, виробництво Росії, а в якості датна фіг.1 - у межах одного поверху одного чиків-сигналізатора підтоплення та відповідного під'їзду багатоквартирного будинку або у межах контроль но-керуючого пристрою система декількох малоквартирних будинків; RECON-SX, виробник -російська фірма „Союзтехна фіг.2 - у межах зв'язків між концентратором нопроект". Крім того, зокрема, як запірний пристрій одного поверху та комп'ютером пульту індикації та на лінї подання води може бути також застосовауправління. ним пристрій за згаданим вище патентом UA Згідно з запропонованою корисною моделлю 65993 А. передбачається, що кожна контрольована квартира має бути споряджена датчиками- сигналізатоКонтрольно-керуючі пристрої 2 квартир одного рами 1 (див фіг. 1) наявності рідини на підлозі поверху одного під'їзду (ККП квт, ККП кв2, ККП (ДСхв), протікання батареї опалювання (ДСгв), квз,....ККП кві) під'єднані до відповідного поверхонаявності побутового газу (ДСг), диму (ДСд) та вого концентратору 4 (Ккпої, Ккпог, КкпОз,....ККпок). температури повітря (ДСт) у таких значеннях, які Усі поверхові концентратори 4 (ККпо) перевищують наперед зазначені. Другими словапід'єднані до під'іздного концентратору 5 (Ккпі-і, ми, кожний з цих датчиків має спрацьовувати, коли Ккпі2,.... ККПІІ.) (див. фіг.2), а усі підїздні концентратой чи інший параметр набуває такого значення, тори - до будинкового концентратору б (ККб), які, у при якому з'являється небезпека для людей та свою чергу, під'єднані до комп'ютеру 7, встановлетварин, що находяться у приміщенні, або для ного на пульті 8 індикації1 та управління уповновасправного стану самого приміщення. Так, датчикженого органу управління житлово-комунальним сигналізатор наявності води (ДСхв) має сигкомплексом, тобто органу, що забезпечує та/або налізувати про наявність шару води визначеної контролює постачання засобів життєзабезпечення товщини на підлозі - від протікання крану у кухні будинків і споруд на даній території'. Доцільно, або переливі ванни; датчик-сигналізатор наявності хоча і не обов'язково, для підвищення оперативпобутового газу (ДСг.) -про наявність визначеної ності, інформативності та зручності, цей комп'ютер концентрації газу у приміщенні від залишеної' спорядити програмним забезпеченням для прийвідкритою конфорки плити; датчики-сигналізатори мання, документування, зберігання інформації від диму (ДСд) та температури повітря (ДСт) - про згаданих контрольно-керуючих пристроїв та керупочаток пожежі від, наприклад, недбалого поводвання ними. ження з праскою. Датчики-сигналізатори Залежно від кількості квартир, що відносяться розміщуються у відповідності з призначенням до цього комплексу, може бути утворена більш приміщень, розмірами та розташуванням прирозвинута ієрархічна скала, при якій будинкові міщень і т.д., у місцях, які є найбільш вірогідними концентратори під'єднані до концентратору 9 для виникнення надзвичайних обставин. Наприк(ККмк) мікрорайону або вулиці. Тобто, концентралад, датчик-сигналізатор наявності побутового тори 4 найнижчого ступеню (поверхові) можуть газу (ДСг) доцільно встановити у приміщенні кухні, бути під'єднані до комп'ютеру з інтерфейсом оргаа датчики протікання батареї опалювання (ДСгв) ну управління житлово-комунальним комплексом на підлозі під батареями. Кожний з датчиківбезпосередньо, або через мережу проміжних кон 10140 центраторів до концентратору 9 найвищого ступеню. У залежності від конкретних обставин можуть бути застосовані концентратори відомих конструкцій, зокрема, конструкції ЕР-716 СХ фірми "SURECOM". Робота пристрою здійснюється у двох напрямках. При виникненні у приміщенні обставин, що загрожують життю людей або тварин, або стану самого приміщення (підтоплення, наявність побутового газу або диму у межах, перевищуючих наперед зазначені величини) спрацьовує відповідний датчик-сигналізатор 1. Контроль но-керуючий пристрій (ККП) 2 через запірний пристрій відключає подання у квартиру подання відповідного засобу життєзабезпечення - холодної чи гарячої води, побутового газу, електричного струму. Після усунення наслідків та причин аварії власник приміщення через ККП поновляє постачання цього засобу у приміщення. Через мережу концентраторів сигнал про аварію поступає на пульт індикації та управління уповноваженого органу управління житловокомунальним комплексом, яке, таким чином, при необхідності має можливість негайного прийняття відповідних заходів, наприклад, спрямувати пожежну команду у разі спрацьовування датчиківсигналізаторів наявності диму та підвищення температури. Можливо, також, спорядження пристрою додатковими засобами для подання при цьому сигналу за вибраними телефонними номерами заінтересованим особам - власнику, черговому, консьєржу і т.п. (умовно не показані). 8 Кожний контрольно-керуючий пристрій споряджено своїм номером. Відповідно до закладеної у комп'ютер програми з пульту 8 індикації та управління здійснюється циклічне опитування усіх контрольно-керуючих пристроїв шляхом формування та посилання в інформаційну мережу послідовності байтів з закодованими у них номерами контрольно-керуючих пристроїв та рекомендованим станом виконавчих пристроїв. У разі збігання номерів контрольно-керуючий пристрій відключає виконавчі механізми відповідно до прийнятої інформації та формує у відповідь послідовність байтів зі своїм номером, поточним станом датчиків-сигналізаторів та виконавчих пристроїв. При виявленні факту злісної несплати власником приміщення за користування приміщенням або за постачання засобів життєзабезпечення (припускається, що у разі несплати за той чи інший засіб життєзабезпечення постачальник цього засобу повідомляє в установленому порядку територіальний орган управління житловокомунальним комплексом), після застереження неплатника з суворим дотриманням встановленої законом процедури, з пульту 8 подальше подання цього засобу призупиняється. Коли це призупинення здійснюється з пульту, сам власник приміщення, або квартиронаймач, або орендар, або інша особа, що мешкає або працює у приміщенні, або є відповідальною за нього, не може поновити користування відповідним засобом життєзабезпечення. Поновлення подання цього засобу можливе тільки зі згаданого пульту, після усунення заборгованості та сплати штрафу. 10140 Фіг. 1 10 11 10140 12 4. KKwi k KKnoi L ! < Фіг. 2 Комп'ютерна верстка Г Паяльніков Підписне Тираж 26 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1,м Київ-42, 01601
