Робоче обладнання розпушника

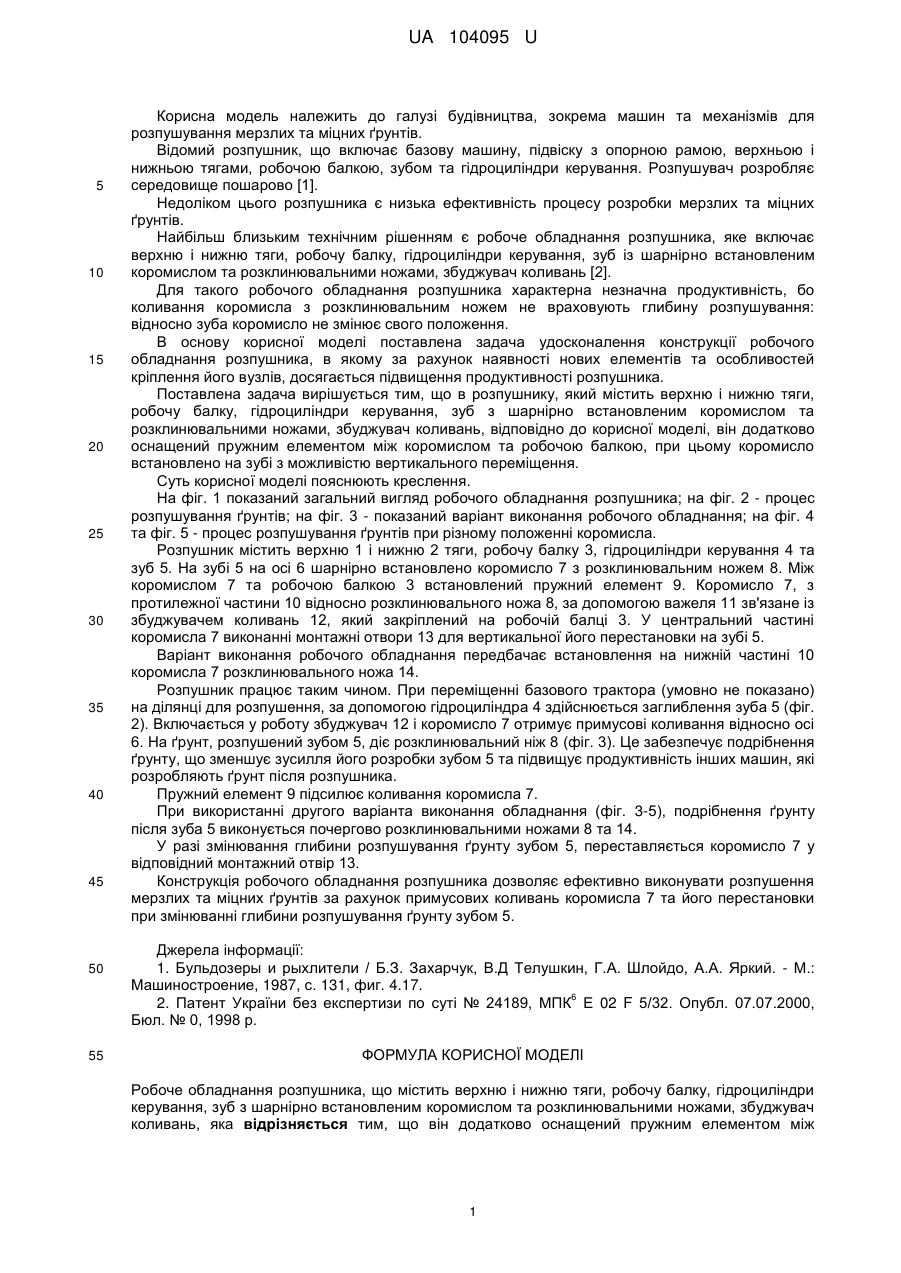

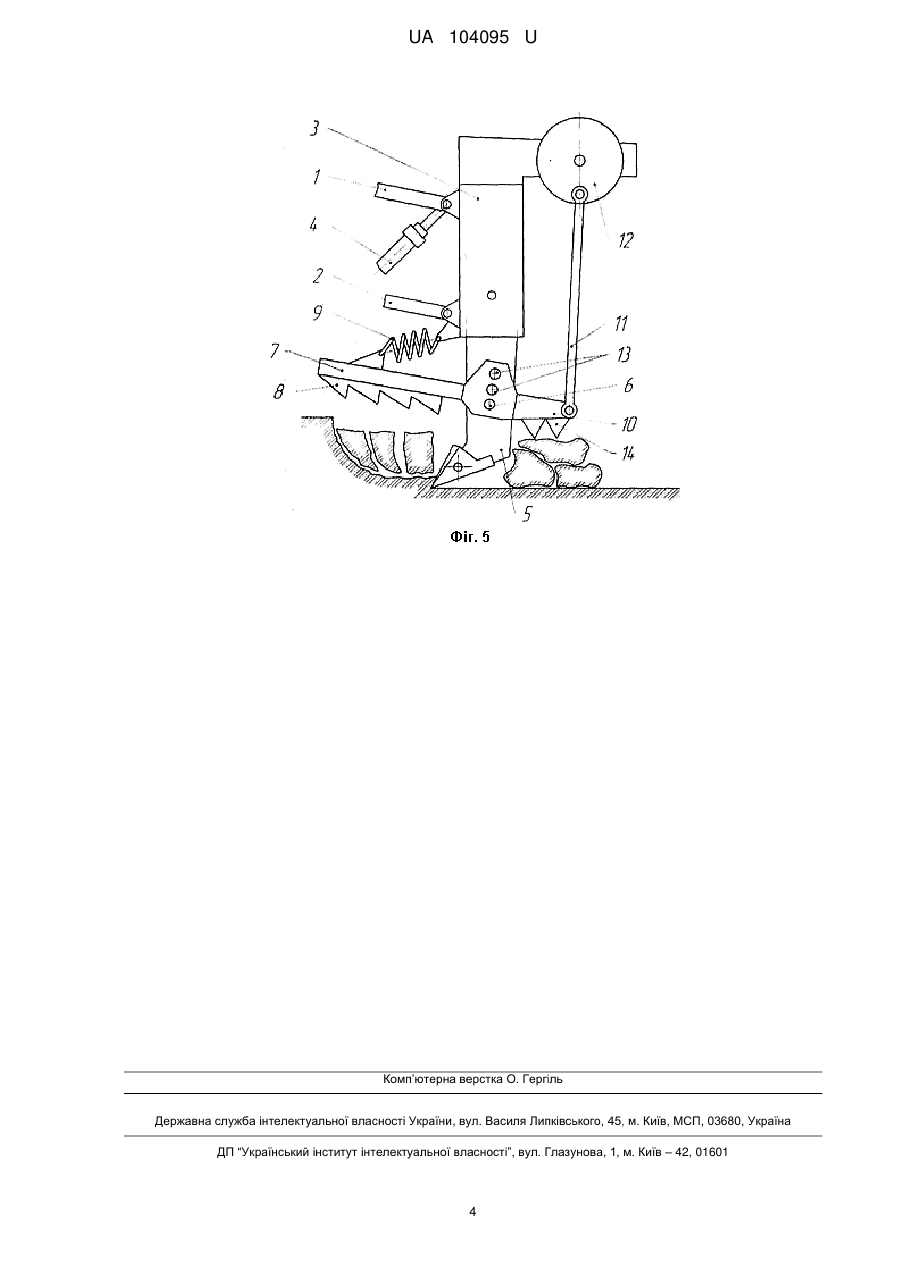

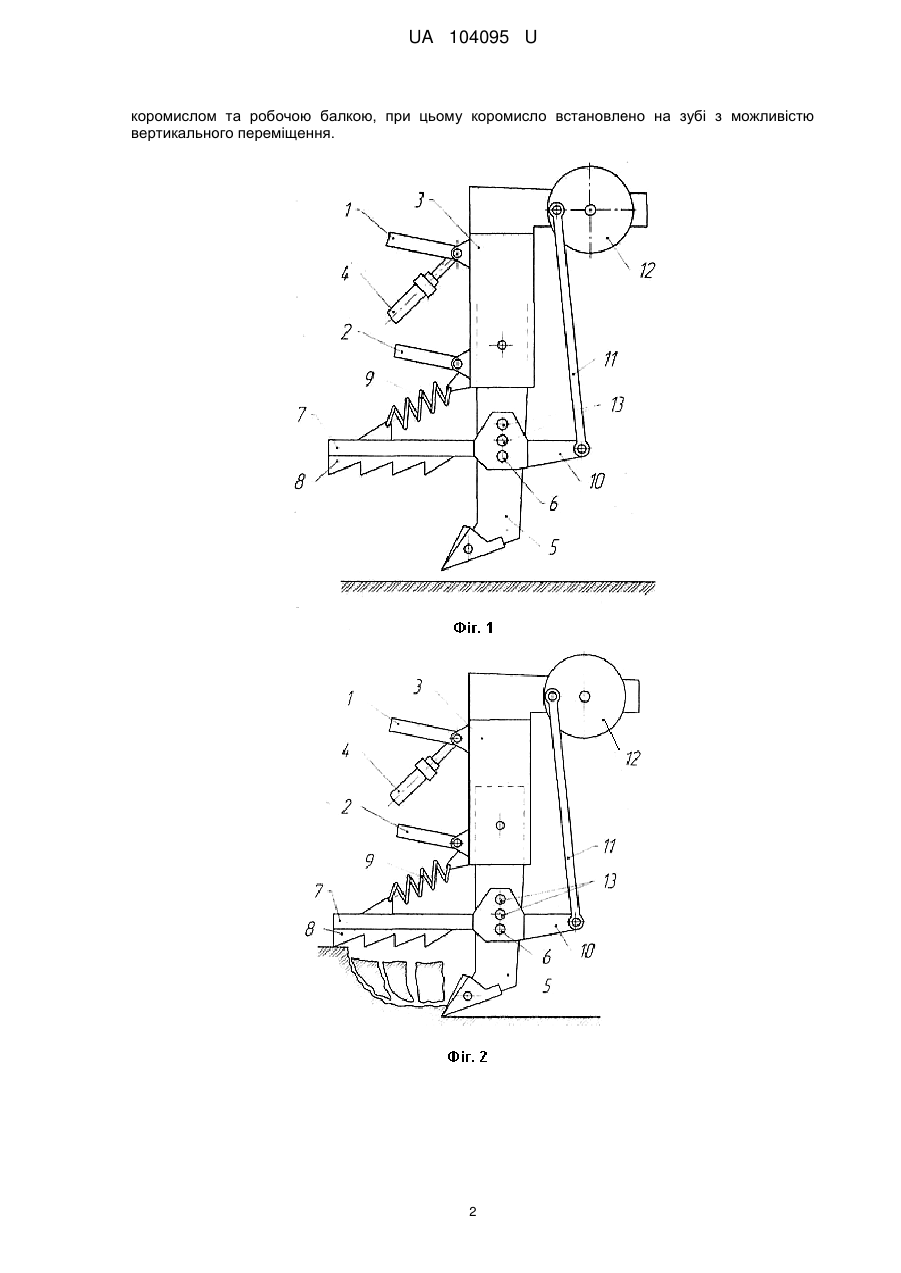

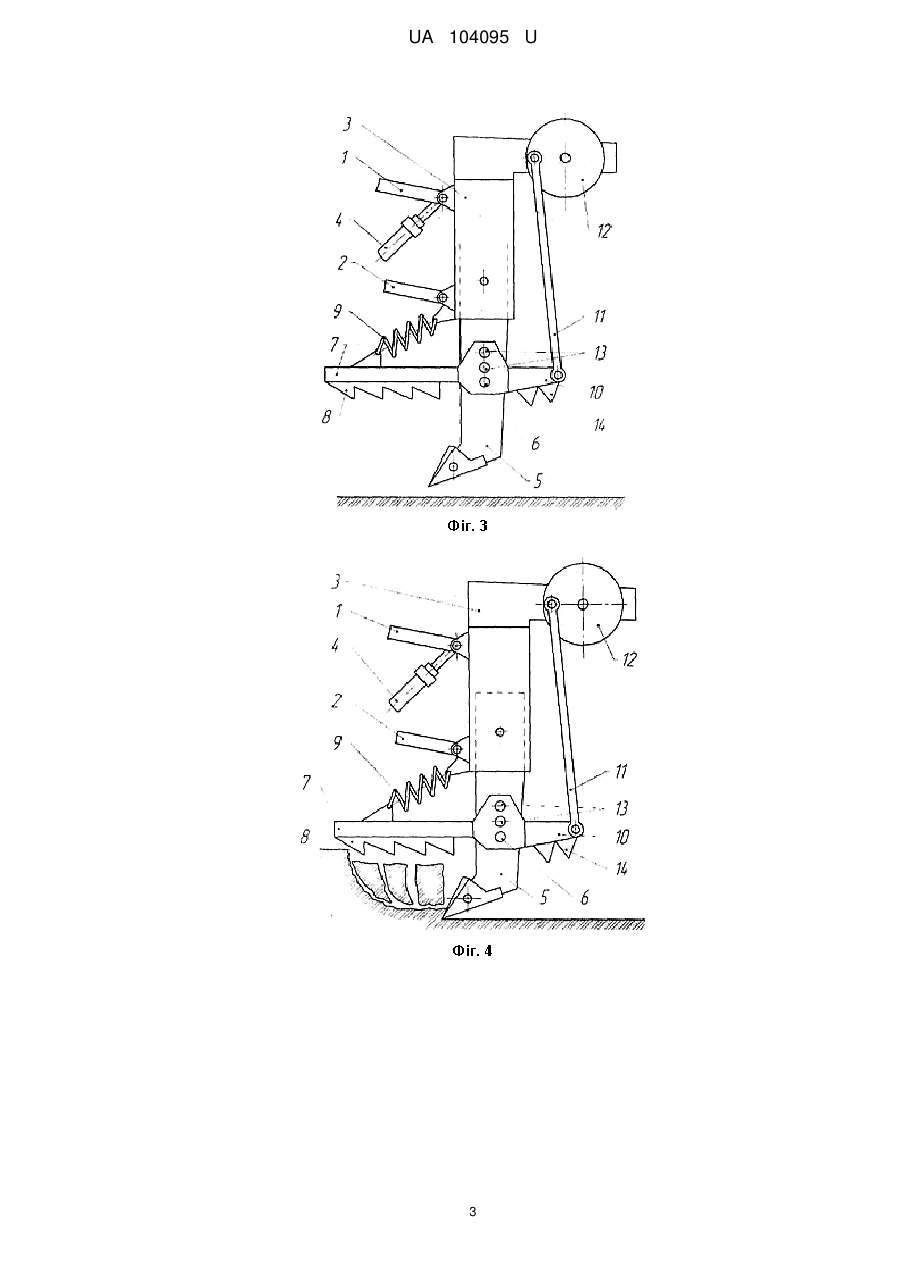

Реферат: Робоче обладнання розпушника містить верхню і нижню тяги, робочу балку, гідроциліндри керування, зуб з шарнірно встановленим коромислом та розклинювальними ножами, збуджувач коливань. Додатково оснащений пружним елементом між коромислом та робочою балкою, при цьому коромисло встановлено на зубі з можливістю вертикального переміщення. UA 104095 U (12) UA 104095 U UA 104095 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва, зокрема машин та механізмів для розпушування мерзлих та міцних ґрунтів. Відомий розпушник, що включає базову машину, підвіску з опорною рамою, верхньою і нижньою тягами, робочою балкою, зубом та гідроциліндри керування. Розпушувач розробляє середовище пошарово [1]. Недоліком цього розпушника є низька ефективність процесу розробки мерзлих та міцних ґрунтів. Найбільш близьким технічним рішенням є робоче обладнання розпушника, яке включає верхню і нижню тяги, робочу балку, гідроциліндри керування, зуб із шарнірно встановленим коромислом та розклинювальними ножами, збуджувач коливань [2]. Для такого робочого обладнання розпушника характерна незначна продуктивність, бо коливання коромисла з розклинювальним ножем не враховують глибину розпушування: відносно зуба коромисло не змінює свого положення. В основу корисної моделі поставлена задача удосконалення конструкції робочого обладнання розпушника, в якому за рахунок наявності нових елементів та особливостей кріплення його вузлів, досягається підвищення продуктивності розпушника. Поставлена задача вирішується тим, що в розпушнику, який містить верхню і нижню тяги, робочу балку, гідроциліндри керування, зуб з шарнірно встановленим коромислом та розклинювальними ножами, збуджувач коливань, відповідно до корисної моделі, він додатково оснащений пружним елементом між коромислом та робочою балкою, при цьому коромисло встановлено на зубі з можливістю вертикального переміщення. Суть корисної моделі пояснюють креслення. На фіг. 1 показаний загальний вигляд робочого обладнання розпушника; на фіг. 2 - процес розпушування ґрунтів; на фіг. 3 - показаний варіант виконання робочого обладнання; на фіг. 4 та фіг. 5 - процес розпушування ґрунтів при різному положенні коромисла. Розпушник містить верхню 1 і нижню 2 тяги, робочу балку 3, гідроциліндри керування 4 та зуб 5. На зубі 5 на осі 6 шарнірно встановлено коромисло 7 з розклинювальним ножем 8. Між коромислом 7 та робочою балкою 3 встановлений пружний елемент 9. Коромисло 7, з протилежної частини 10 відносно розклинювального ножа 8, за допомогою важеля 11 зв'язане із збуджувачем коливань 12, який закріплений на робочій балці 3. У центральний частині коромисла 7 виконанні монтажні отвори 13 для вертикальної його перестановки на зубі 5. Варіант виконання робочого обладнання передбачає встановлення на нижній частині 10 коромисла 7 розклинювального ножа 14. Розпушник працює таким чином. При переміщенні базового трактора (умовно не показано) на ділянці для розпушення, за допомогою гідроциліндра 4 здійснюється заглиблення зуба 5 (фіг. 2). Включається у роботу збуджувач 12 і коромисло 7 отримує примусові коливання відносно осі 6. На ґрунт, розпушений зубом 5, діє розклинювальний ніж 8 (фіг. 3). Це забезпечує подрібнення ґрунту, що зменшує зусилля його розробки зубом 5 та підвищує продуктивність інших машин, які розробляють ґрунт після розпушника. Пружний елемент 9 підсилює коливання коромисла 7. При використанні другого варіанта виконання обладнання (фіг. 3-5), подрібнення ґрунту після зуба 5 виконується почергово розклинювальними ножами 8 та 14. У разі змінювання глибини розпушування ґрунту зубом 5, переставляється коромисло 7 у відповідний монтажний отвір 13. Конструкція робочого обладнання розпушника дозволяє ефективно виконувати розпушення мерзлих та міцних ґрунтів за рахунок примусових коливань коромисла 7 та його перестановки при змінюванні глибини розпушування ґрунту зубом 5. Джерела інформації: 1. Бульдозеры и рыхлители / Б.З. Захарчук, В.Д Телушкин, Г.А. Шлойдо, А.А. Яркий. - М.: Машиностроение, 1987, с. 131, фиг. 4.17. 6 2. Патент України без експертизи по суті № 24189, МПК Ε 02 F 5/32. Опубл. 07.07.2000, Бюл. № 0, 1998 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Робоче обладнання розпушника, що містить верхню і нижню тяги, робочу балку, гідроциліндри керування, зуб з шарнірно встановленим коромислом та розклинювальними ножами, збуджувач коливань, яка відрізняється тим, що він додатково оснащений пружним елементом між 1 UA 104095 U коромислом та робочою балкою, при цьому коромисло встановлено на зубі з можливістю вертикальногопереміщення. 2 UA 104095 U 3 UA 104095 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
