Кільцева машина для випалу вапняку

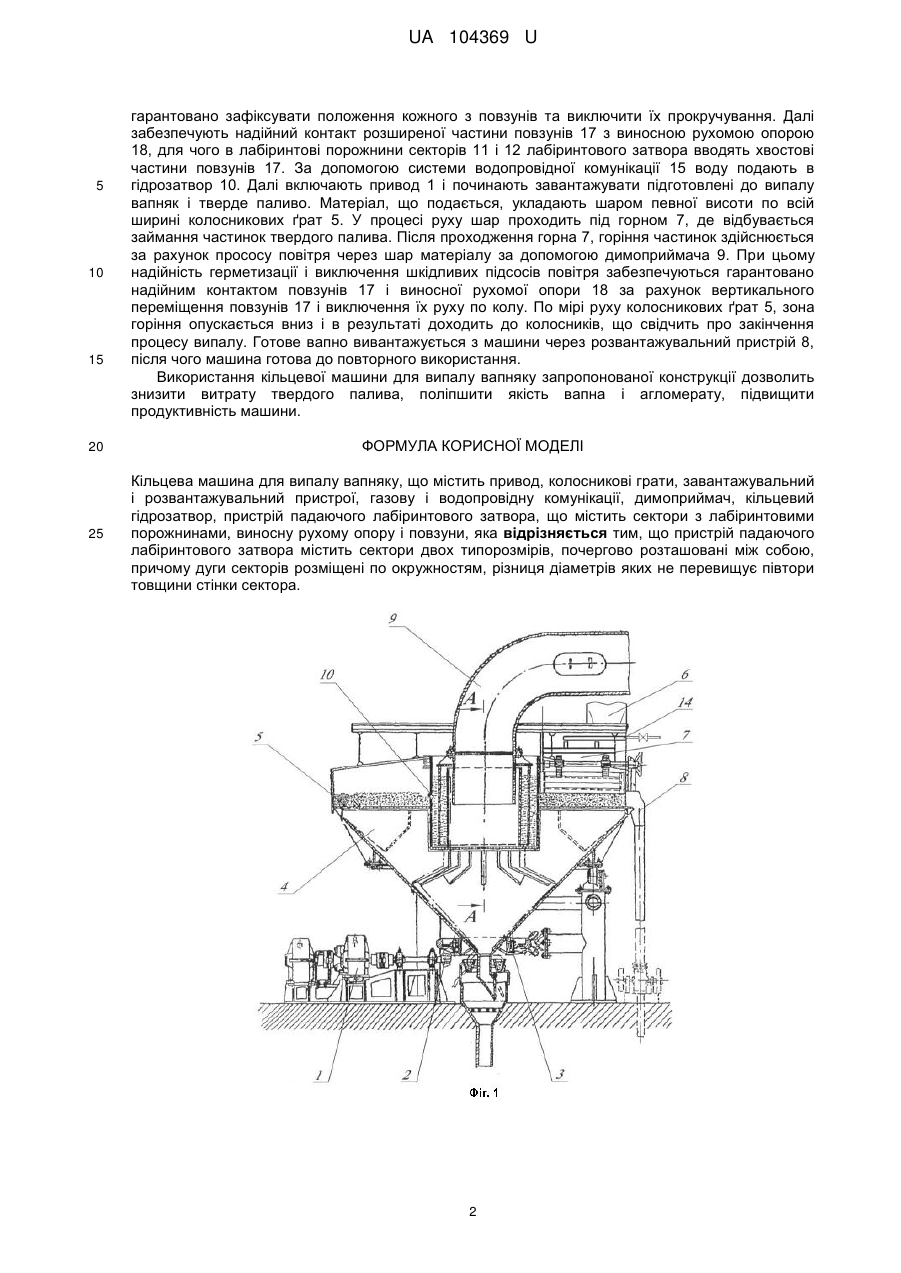

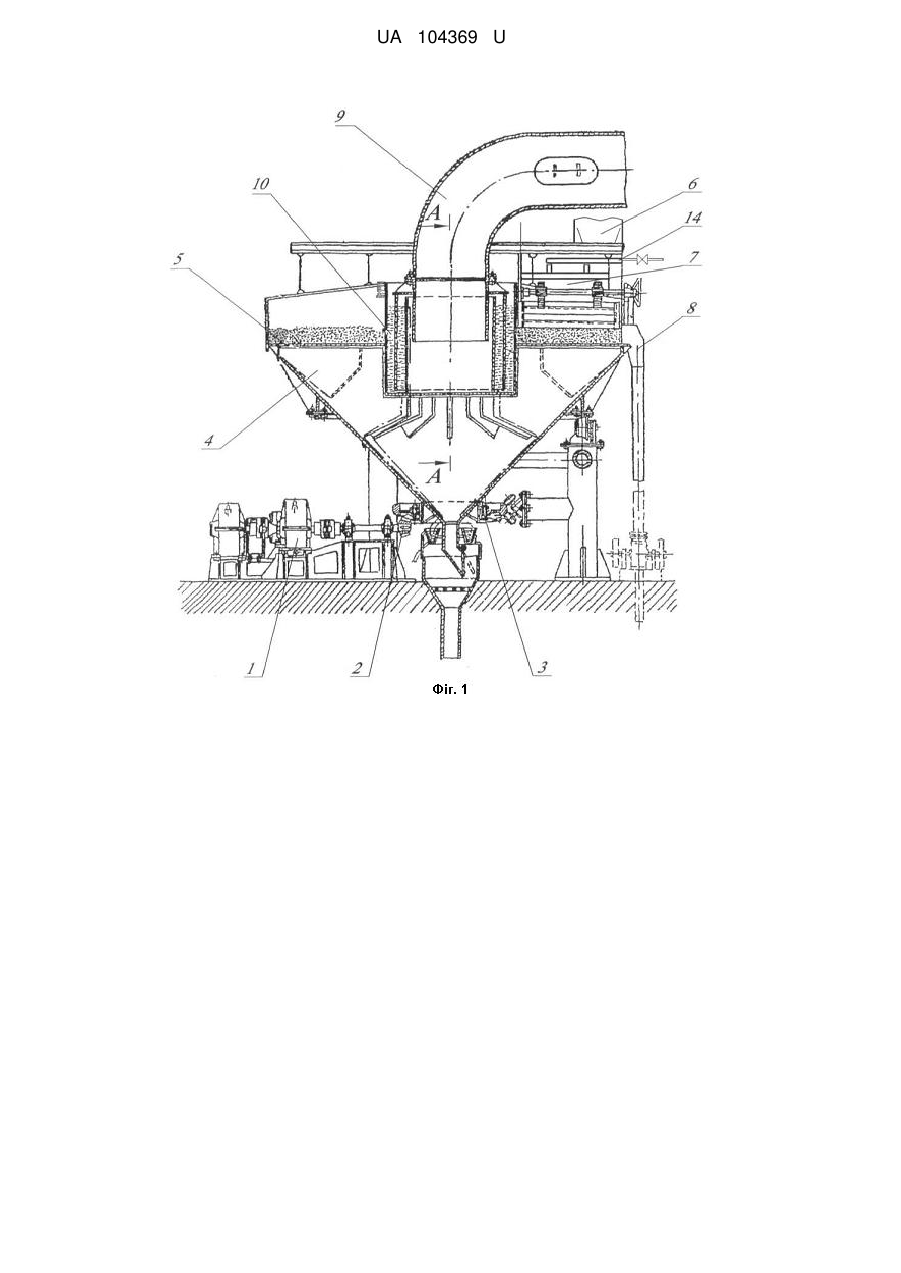

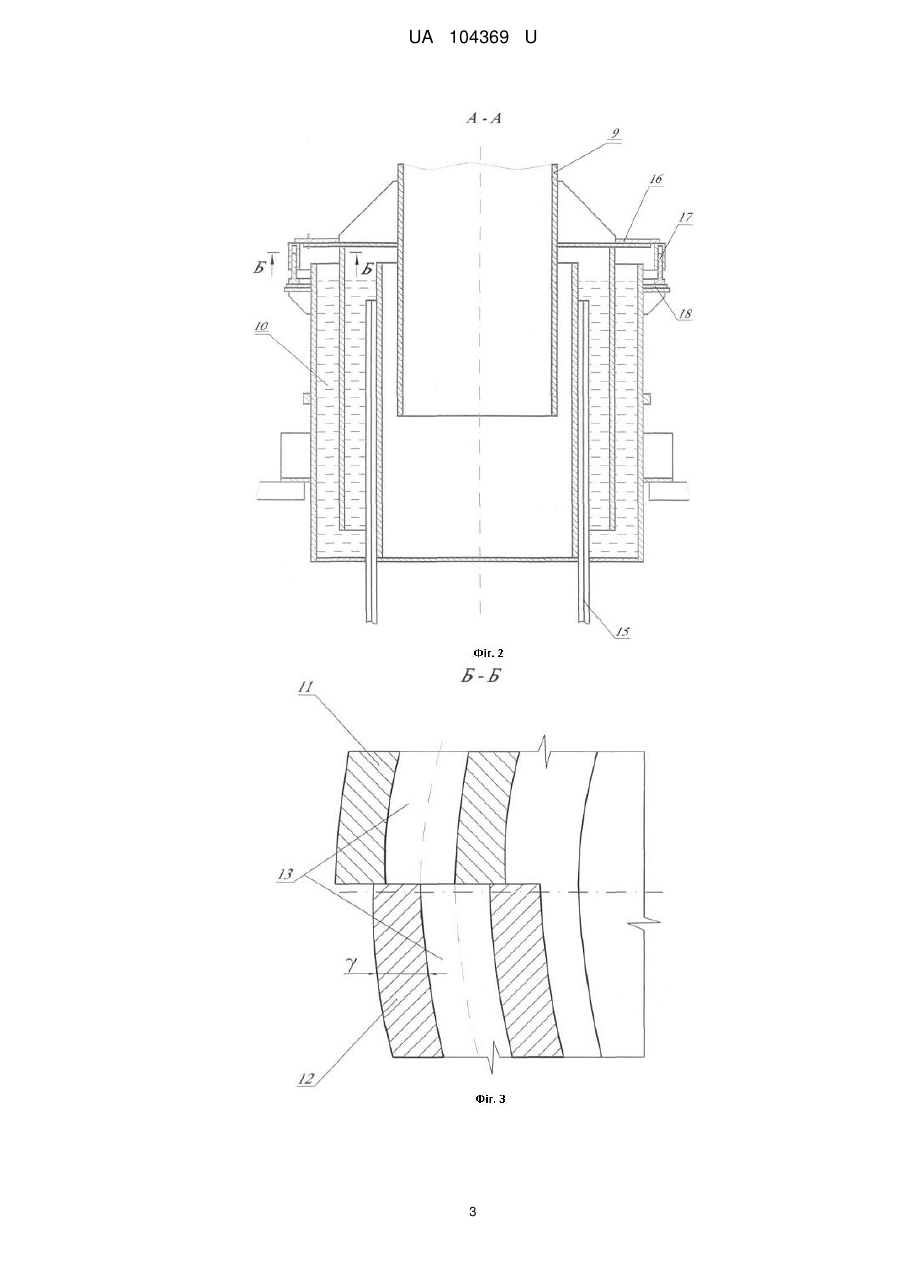

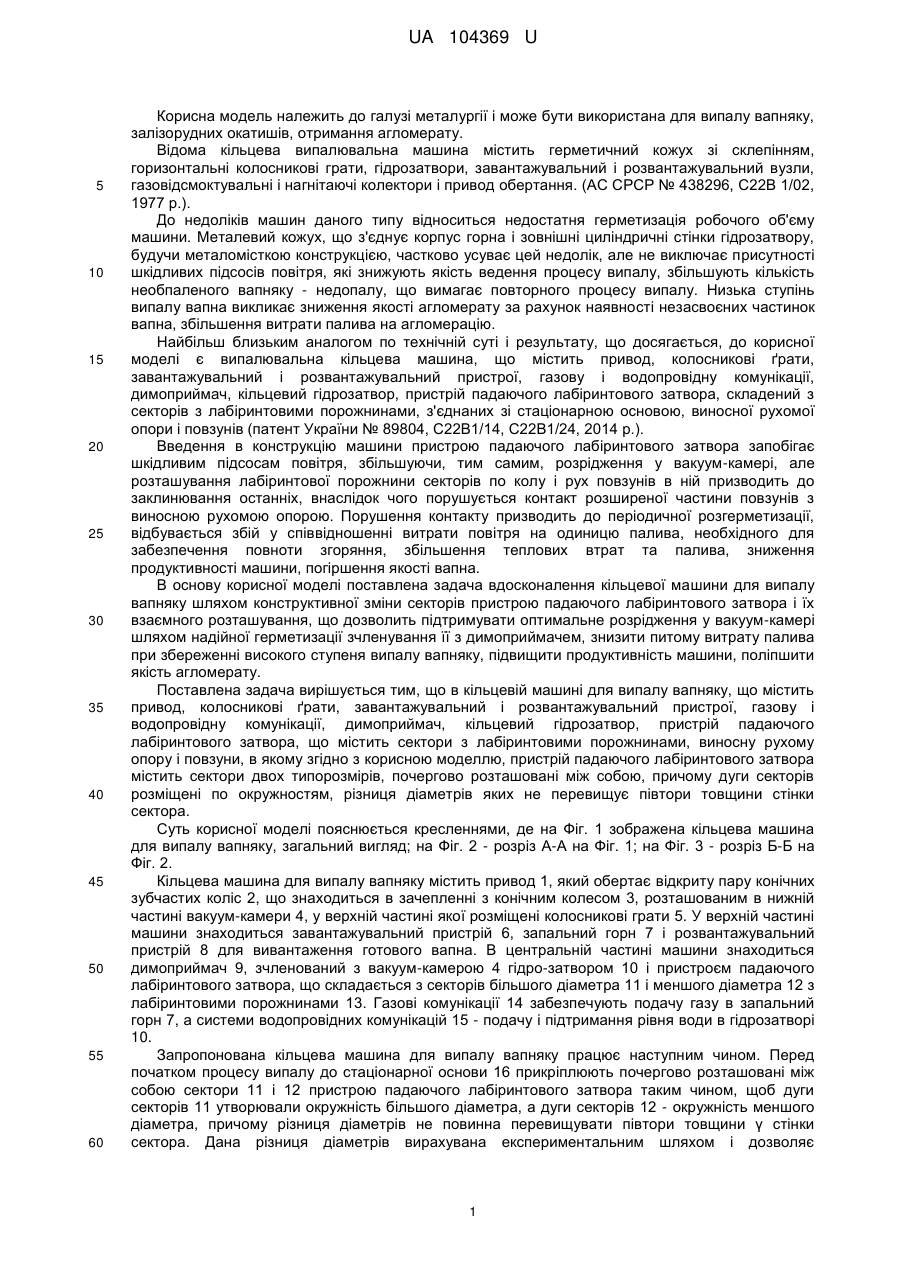

Реферат: Кільцева машина для випалу вапняку, що містить привод, колосникові грати, завантажувальний і розвантажувальний пристрої, газову і водопровідну комунікації, димоприймач, кільцевий гідрозатвор, пристрій падаючого лабіринтового затвора, що містить сектори з лабіринтовими порожнинами, виносну рухому опору і повзуни. Пристрій падаючого лабіринтового затвора містить сектори двох типорозмірів, почергово розташовані між собою. Дуги секторів розміщені по окружностям, різниця діаметрів яких не перевищує півтори товщини стінки сектора. UA 104369 U (12) UA 104369 U UA 104369 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі металургії і може бути використана для випалу вапняку, залізорудних окатишів, отримання агломерату. Відома кільцева випалювальна машина містить герметичний кожух зі склепінням, горизонтальні колосникові грати, гідрозатвори, завантажувальний і розвантажувальний вузли, газовідсмоктувальні і нагнітаючі колектори і привод обертання. (АС СРСР № 438296, С22В 1/02, 1977 р.). До недоліків машин даного типу відноситься недостатня герметизація робочого об'єму машини. Металевий кожух, що з'єднує корпус горна і зовнішні циліндричні стінки гідрозатвору, будучи металомісткою конструкцією, частково усуває цей недолік, але не виключає присутності шкідливих підсосів повітря, які знижують якість ведення процесу випалу, збільшують кількість необпаленого вапняку - недопалу, що вимагає повторного процесу випалу. Низька ступінь випалу вапна викликає зниження якості агломерату за рахунок наявності незасвоєних частинок вапна, збільшення витрати палива на агломерацію. Найбільш близьким аналогом по технічній суті і результату, що досягається, до корисної моделі є випалювальна кільцева машина, що містить привод, колосникові ґрати, завантажувальний і розвантажувальний пристрої, газову і водопровідну комунікації, димоприймач, кільцевий гідрозатвор, пристрій падаючого лабіринтового затвора, складений з секторів з лабіринтовими порожнинами, з'єднаних зі стаціонарною основою, виносної рухомої опори і повзунів (патент України № 89804, С22В1/14, С22В1/24, 2014 р.). Введення в конструкцію машини пристрою падаючого лабіринтового затвора запобігає шкідливим підсосам повітря, збільшуючи, тим самим, розрідження у вакуум-камері, але розташування лабіринтової порожнини секторів по колу і рух повзунів в ній призводить до заклинювання останніх, внаслідок чого порушується контакт розширеної частини повзунів з виносною рухомою опорою. Порушення контакту призводить до періодичної розгерметизації, відбувається збій у співвідношенні витрати повітря на одиницю палива, необхідного для забезпечення повноти згоряння, збільшення теплових втрат та палива, зниження продуктивності машини, погіршення якості вапна. В основу корисної моделі поставлена задача вдосконалення кільцевої машини для випалу вапняку шляхом конструктивної зміни секторів пристрою падаючого лабіринтового затвора і їх взаємного розташування, що дозволить підтримувати оптимальне розрідження у вакуум-камері шляхом надійної герметизації зчленування її з димоприймачем, знизити питому витрату палива при збереженні високого ступеня випалу вапняку, підвищити продуктивність машини, поліпшити якість агломерату. Поставлена задача вирішується тим, що в кільцевій машині для випалу вапняку, що містить привод, колосникові ґрати, завантажувальний і розвантажувальний пристрої, газову і водопровідну комунікації, димоприймач, кільцевий гідрозатвор, пристрій падаючого лабіринтового затвора, що містить сектори з лабіринтовими порожнинами, виносну рухому опору і повзуни, в якому згідно з корисною моделлю, пристрій падаючого лабіринтового затвора містить сектори двох типорозмірів, почергово розташовані між собою, причому дуги секторів розміщені по окружностям, різниця діаметрів яких не перевищує півтори товщини стінки сектора. Суть корисної моделі пояснюється кресленнями, де на Фіг. 1 зображена кільцева машина для випалу вапняку, загальний вигляд; на Фіг. 2 - розріз А-А на Фіг. 1; на Фіг. 3 - розріз Б-Б на Фіг. 2. Кільцева машина для випалу вапняку містить привод 1, який обертає відкриту пару конічних зубчастих коліс 2, що знаходиться в зачепленні з конічним колесом 3, розташованим в нижній частині вакуум-камери 4, у верхній частині якої розміщені колосникові грати 5. У верхній частині машини знаходиться завантажувальний пристрій 6, запальний горн 7 і розвантажувальний пристрій 8 для вивантаження готового вапна. В центральній частині машини знаходиться димоприймач 9, зчленований з вакуум-камерою 4 гідро-затвором 10 і пристроєм падаючого лабіринтового затвора, що складається з секторів більшого діаметра 11 і меншого діаметра 12 з лабіринтовими порожнинами 13. Газові комунікації 14 забезпечують подачу газу в запальний горн 7, а системи водопровідних комунікацій 15 - подачу і підтримання рівня води в гідрозатворі 10. Запропонована кільцева машина для випалу вапняку працює наступним чином. Перед початком процесу випалу до стаціонарної основи 16 прикріплюють почергово розташовані між собою сектори 11 і 12 пристрою падаючого лабіринтового затвора таким чином, щоб дуги секторів 11 утворювали окружність більшого діаметра, а дуги секторів 12 - окружність меншого діаметра, причому різниця діаметрів не повинна перевищувати півтори товщини γ стінки сектора. Дана різниця діаметрів вирахувана експериментальним шляхом і дозволяє 1 UA 104369 U 5 10 15 гарантовано зафіксувати положення кожного з повзунів та виключити їх прокручування. Далі забезпечують надійний контакт розширеної частини повзунів 17 з виносною рухомою опорою 18, для чого в лабіринтові порожнини секторів 11 і 12 лабіринтового затвора вводять хвостові частини повзунів 17. За допомогою системи водопровідної комунікації 15 воду подають в гідрозатвор 10. Далі включають привод 1 і починають завантажувати підготовлені до випалу вапняк і тверде паливо. Матеріал, що подається, укладають шаром певної висоти по всій ширині колосникових ґрат 5. У процесі руху шар проходить під горном 7, де відбувається займання частинок твердого палива. Після проходження горна 7, горіння частинок здійснюється за рахунок прососу повітря через шар матеріалу за допомогою димоприймача 9. При цьому надійність герметизації і виключення шкідливих підсосів повітря забезпечуються гарантовано надійним контактом повзунів 17 і виносної рухомої опори 18 за рахунок вертикального переміщення повзунів 17 і виключення їх руху по колу. По мірі руху колосникових ґрат 5, зона горіння опускається вниз і в результаті доходить до колосників, що свідчить про закінчення процесу випалу. Готове вапно вивантажується з машини через розвантажувальний пристрій 8, після чого машина готова до повторного використання. Використання кільцевої машини для випалу вапняку запропонованої конструкції дозволить знизити витрату твердого палива, поліпшити якість вапна і агломерату, підвищити продуктивність машини. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Кільцева машина для випалу вапняку, що містить привод, колосникові грати, завантажувальний і розвантажувальний пристрої, газову і водопровідну комунікації, димоприймач, кільцевий гідрозатвор, пристрій падаючого лабіринтового затвора, що містить сектори з лабіринтовими порожнинами, виносну рухому опору і повзуни, яка відрізняється тим, що пристрій падаючого лабіринтового затвора містить сектори двох типорозмірів, почергово розташовані між собою, причому дуги секторів розміщені по окружностям, різниця діаметрів яких не перевищує півтори товщини стінки сектора. 2 UA 104369 U 3 UA 104369 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
