Контактне гніздо

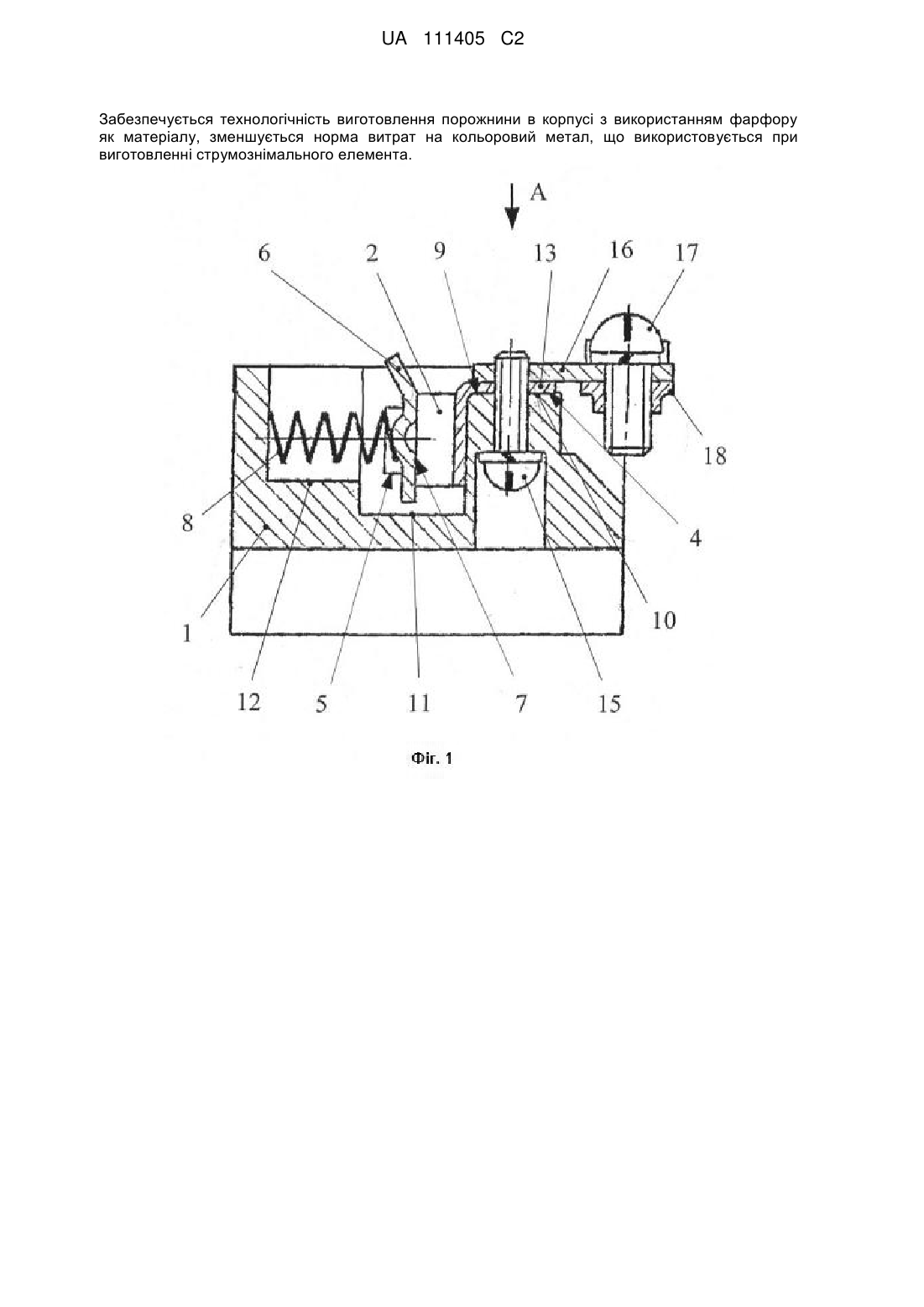

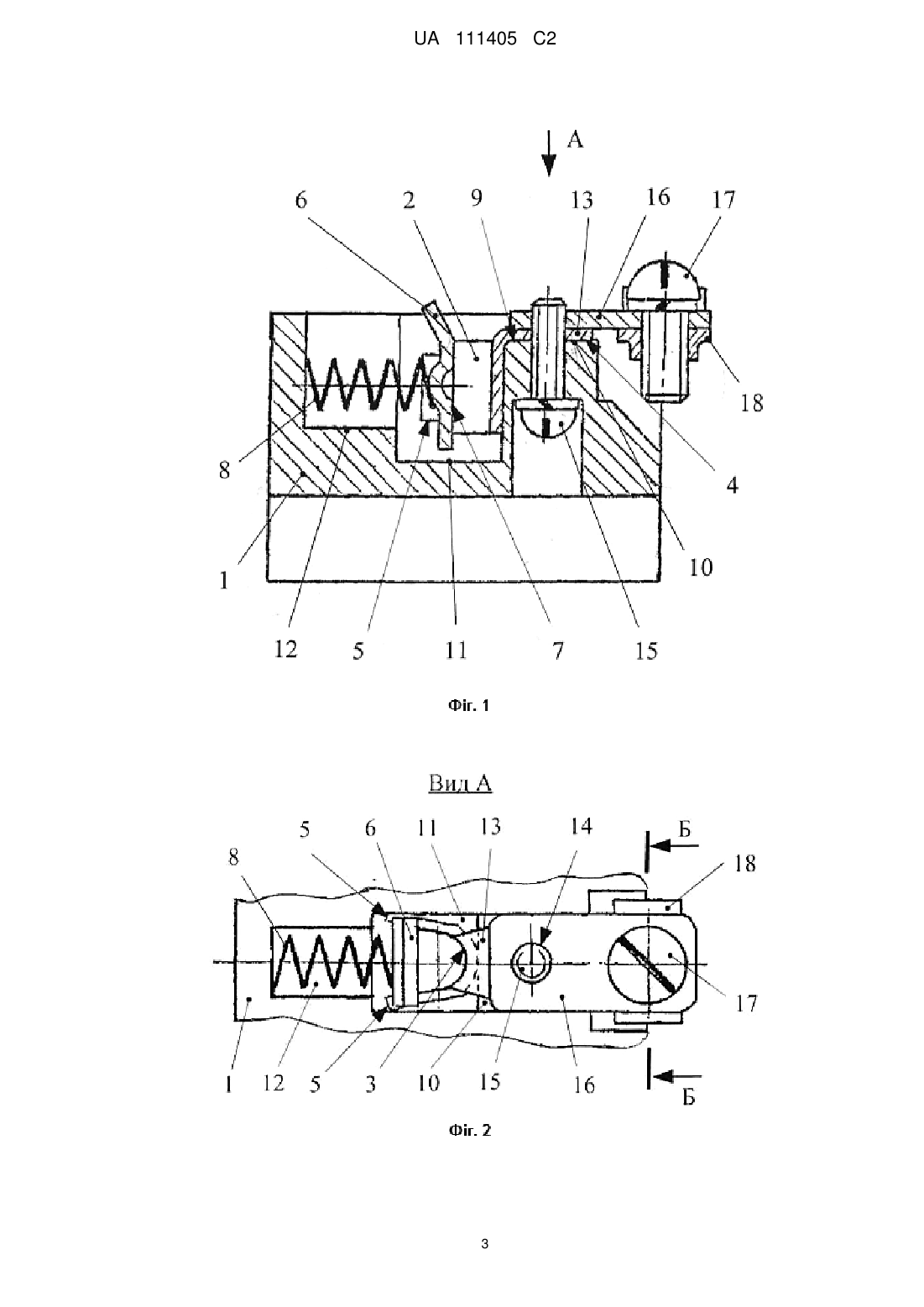

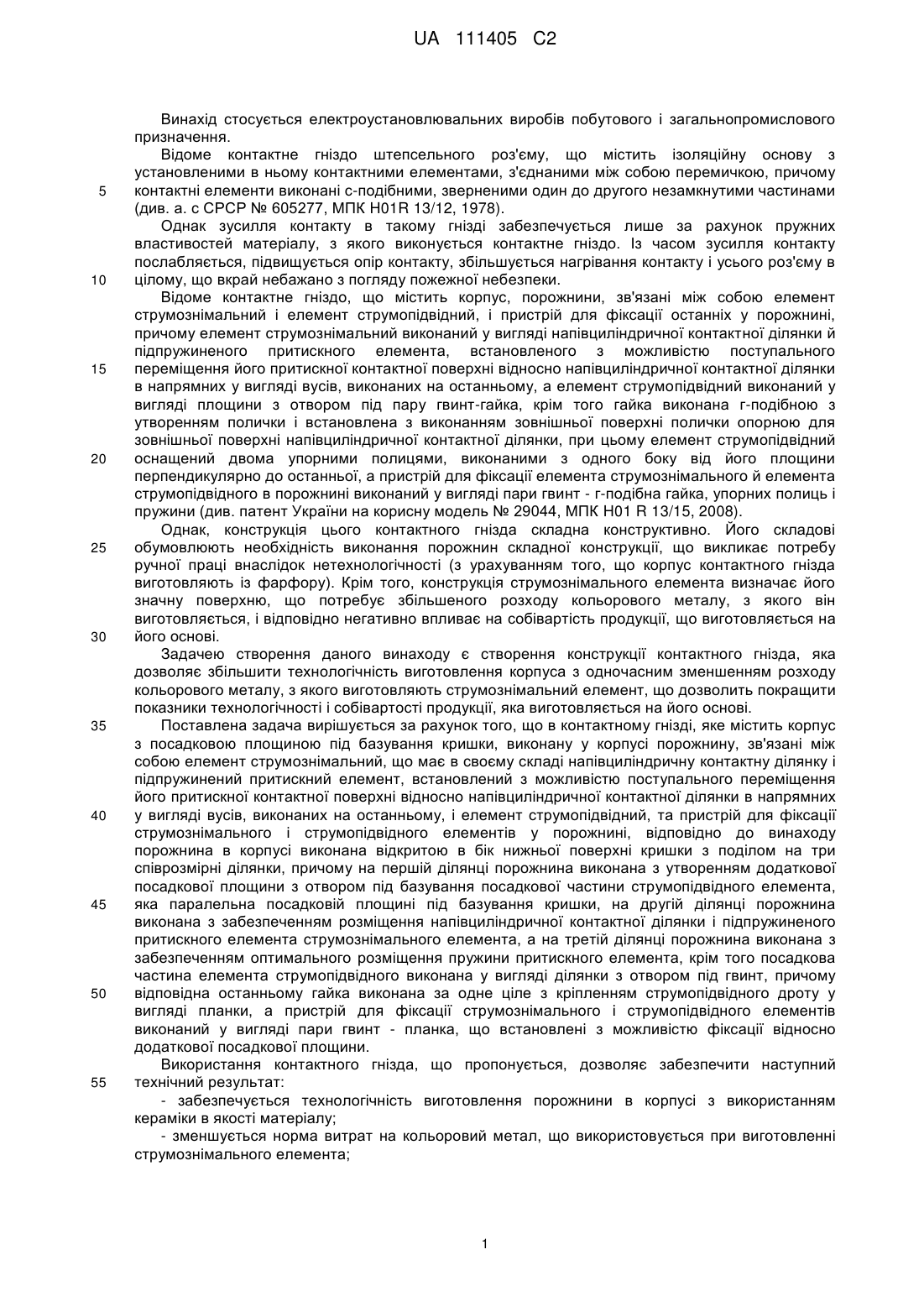

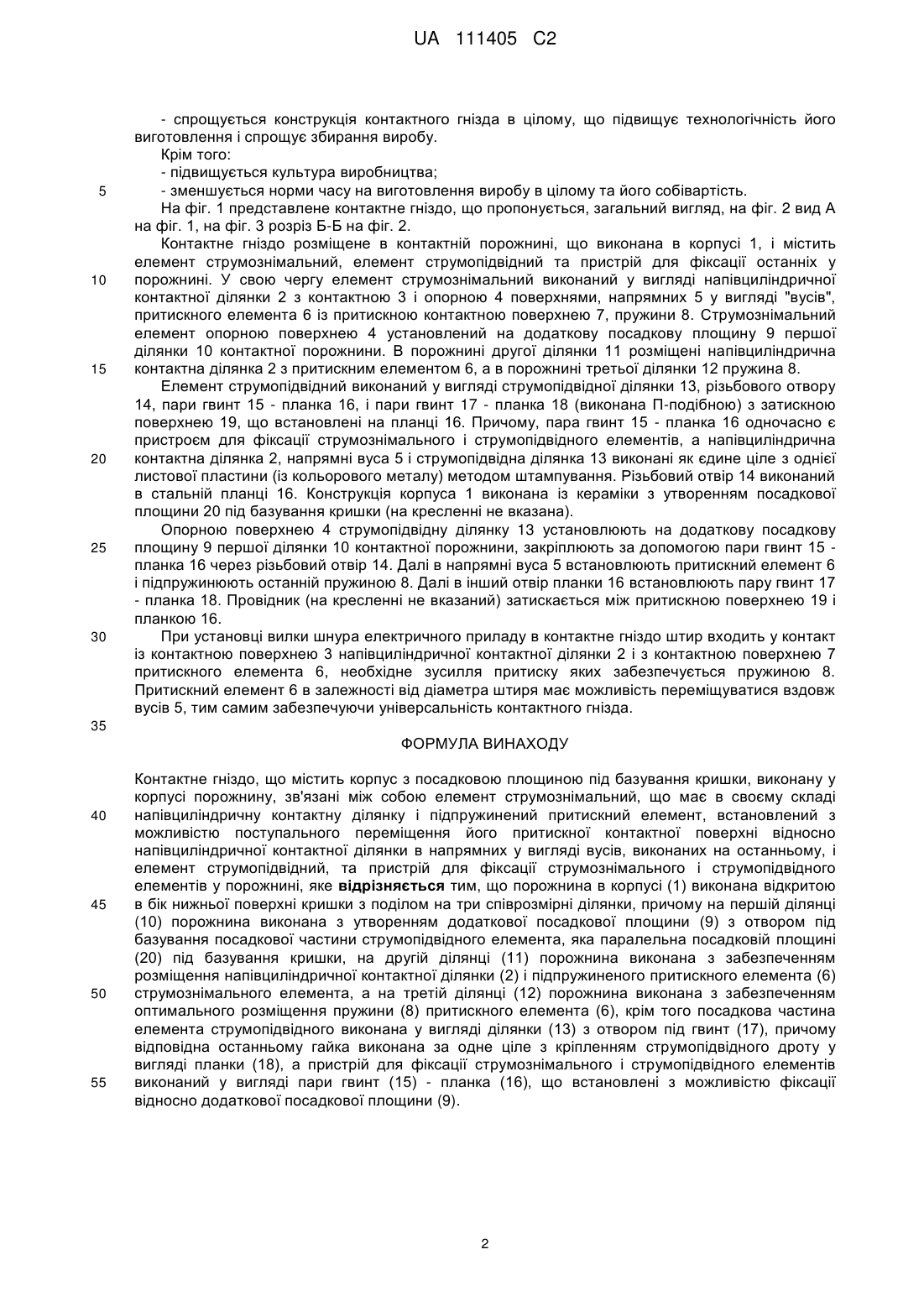

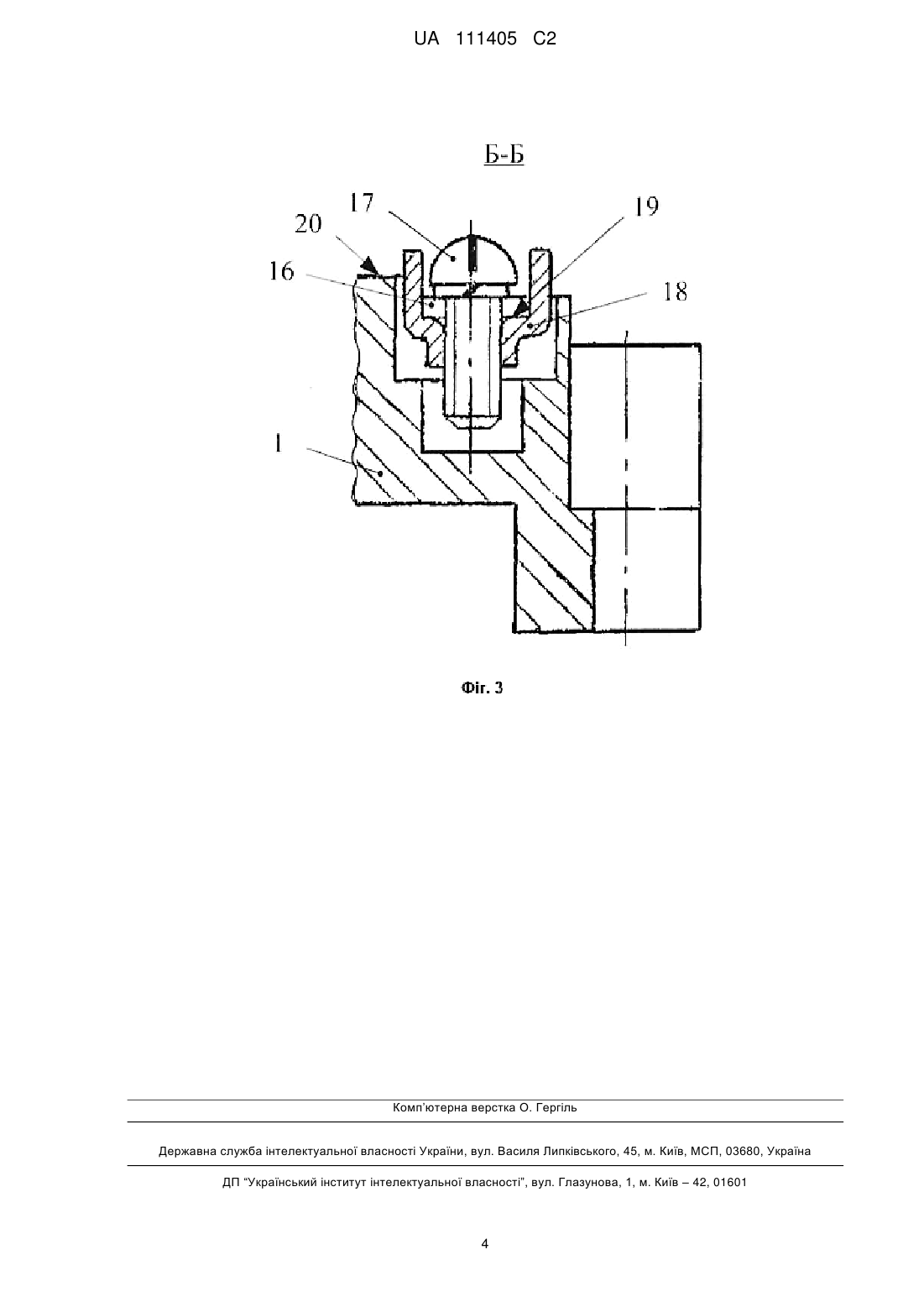

Реферат: Винахід стосується електроустановлювальних виробів побутового і загальнопромислового призначення. Містить корпус з посадковою площиною під базування кришки, виконану у корпусі порожнину, зв'язані між собою елемент струмознімальний, який має в своєму складі напівциліндричну контактну ділянку і підпружинений притискний елемент, встановлений з можливістю поступального переміщення його притискної контактної поверхні відносно напівциліндричної контактної ділянки в напрямних у вигляді вусів, виконаних на останньому, і елемент струмопідвідний, та пристрій для фіксації струмознімального і струмопідвідного елементів у порожнині. Порожнина в корпусі (1) виконана відкритою в бік нижньої поверхні кришки з поділом на три співрозмірні ділянки. На першій ділянці (10) порожнина виконана з утворенням додаткової посадкової площини (9) з отвором під базування посадкової частини струмопідвідного елемента, яка паралельна посадковій площині (20) під базування кришки. На другій ділянці (11) порожнина виконана з забезпеченням розміщення напівциліндричної контактної ділянки (2) і підпружиненого притискного елемента (6) струмознімального елемента. На третій ділянці (12) порожнина виконана з забезпеченням оптимального розміщення пружини (8) притискного елемента (6), крім того посадкова частина елемента струмопідвідного виконана у вигляді ділянки (13) з отвором під гвинт (17), причому відповідна останньому гайка виконана за одне ціле з кріпленням струмопідвідного дроту у вигляді планки (18), а пристрій для фіксації струмознімального і струмопідвідного елементів виконаний у вигляді пари гвинт (15) - планка (16), що встановлені з можливістю фіксації відносно додаткової посадкової площини (9). UA 111405 C2 (12) UA 111405 C2 Забезпечується технологічність виготовлення порожнини в корпусі з використанням фарфору як матеріалу, зменшується норма витрат на кольоровий метал, що використовується при виготовленні струмознімального елемента. UA 111405 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується електроустановлювальних виробів побутового і загальнопромислового призначення. Відоме контактне гніздо штепсельного роз'єму, що містить ізоляційну основу з установленими в ньому контактними елементами, з'єднаними між собою перемичкою, причому контактні елементи виконані с-подібними, зверненими один до другого незамкнутими частинами (див. а. с СРСР № 605277, МПК H01R 13/12, 1978). Однак зусилля контакту в такому гнізді забезпечується лише за рахунок пружних властивостей матеріалу, з якого виконується контактне гніздо. Із часом зусилля контакту послабляється, підвищується опір контакту, збільшується нагрівання контакту і усього роз'єму в цілому, що вкрай небажано з погляду пожежної небезпеки. Відоме контактне гніздо, що містить корпус, порожнини, зв'язані між собою елемент струмознімальний і елемент струмопідвідний, і пристрій для фіксації останніх у порожнині, причому елемент струмознімальний виконаний у вигляді напівциліндричної контактної ділянки й підпружиненого притискного елемента, встановленого з можливістю поступального переміщення його притискної контактної поверхні відносно напівциліндричної контактної ділянки в напрямних у вигляді вусів, виконаних на останньому, а елемент струмопідвідний виконаний у вигляді площини з отвором під пару гвинт-гайка, крім того гайка виконана г-подібною з утворенням полички і встановлена з виконанням зовнішньої поверхні полички опорною для зовнішньої поверхні напівциліндричної контактної ділянки, при цьому елемент струмопідвідний оснащений двома упорними полицями, виконаними з одного боку від його площини перпендикулярно до останньої, а пристрій для фіксації елемента струмознімального й елемента струмопідвідного в порожнині виконаний у вигляді пари гвинт - г-подібна гайка, упорних полиць і пружини (див. патент України на корисну модель № 29044, МПК H01 R 13/15, 2008). Однак, конструкція цього контактного гнізда складна конструктивно. Його складові обумовлюють необхідність виконання порожнин складної конструкції, що викликає потребу ручної праці внаслідок нетехнологічності (з урахуванням того, що корпус контактного гнізда виготовляють із фарфору). Крім того, конструкція струмознімального елемента визначає його значну поверхню, що потребує збільшеного розходу кольорового металу, з якого він виготовляється, і відповідно негативно впливає на собівартість продукції, що виготовляється на його основі. Задачею створення даного винаходу є створення конструкції контактного гнізда, яка дозволяє збільшити технологічність виготовлення корпуса з одночасним зменшенням розходу кольорового металу, з якого виготовляють струмознімальний елемент, що дозволить покращити показники технологічності і собівартості продукції, яка виготовляється на його основі. Поставлена задача вирішується за рахунок того, що в контактному гнізді, яке містить корпус з посадковою площиною під базування кришки, виконану у корпусі порожнину, зв'язані між собою елемент струмознімальний, що має в своєму складі напівциліндричну контактну ділянку і підпружинений притискний елемент, встановлений з можливістю поступального переміщення його притискної контактної поверхні відносно напівциліндричної контактної ділянки в напрямних у вигляді вусів, виконаних на останньому, і елемент струмопідвідний, та пристрій для фіксації струмознімального і струмопідвідного елементів у порожнині, відповідно до винаходу порожнина в корпусі виконана відкритою в бік нижньої поверхні кришки з поділом на три співрозмірні ділянки, причому на першій ділянці порожнина виконана з утворенням додаткової посадкової площини з отвором під базування посадкової частини струмопідвідного елемента, яка паралельна посадковій площині під базування кришки, на другій ділянці порожнина виконана з забезпеченням розміщення напівциліндричної контактної ділянки і підпружиненого притискного елемента струмознімального елемента, а на третій ділянці порожнина виконана з забезпеченням оптимального розміщення пружини притискного елемента, крім того посадкова частина елемента струмопідвідного виконана у вигляді ділянки з отвором під гвинт, причому відповідна останньому гайка виконана за одне ціле з кріпленням струмопідвідного дроту у вигляді планки, а пристрій для фіксації струмознімального і струмопідвідного елементів виконаний у вигляді пари гвинт - планка, що встановлені з можливістю фіксації відносно додаткової посадкової площини. Використання контактного гнізда, що пропонується, дозволяє забезпечити наступний технічний результат: - забезпечується технологічність виготовлення порожнини в корпусі з використанням кераміки в якості матеріалу; - зменшується норма витрат на кольоровий метал, що використовується при виготовленні струмознімального елемента; 1 UA 111405 C2 5 10 15 20 25 30 - спрощується конструкція контактного гнізда в цілому, що підвищує технологічність його виготовлення і спрощує збирання виробу. Крім того: - підвищується культура виробництва; - зменшується норми часу на виготовлення виробу в цілому та його собівартість. На фіг. 1 представлене контактне гніздо, що пропонується, загальний вигляд, на фіг. 2 вид А на фіг. 1, на фіг. 3 розріз Б-Б на фіг. 2. Контактне гніздо розміщене в контактній порожнині, що виконана в корпусі 1, і містить елемент струмознімальний, елемент струмопідвідний та пристрій для фіксації останніх у порожнині. У свою чергу елемент струмознімальний виконаний у вигляді напівциліндричної контактної ділянки 2 з контактною 3 і опорною 4 поверхнями, напрямних 5 у вигляді "вусів", притискного елемента 6 із притискною контактною поверхнею 7, пружини 8. Струмознімальний елемент опорною поверхнею 4 установлений на додаткову посадкову площину 9 першої ділянки 10 контактної порожнини. В порожнині другої ділянки 11 розміщені напівциліндрична контактна ділянка 2 з притискним елементом 6, а в порожнині третьої ділянки 12 пружина 8. Елемент струмопідвідний виконаний у вигляді струмопідвідної ділянки 13, різьбового отвору 14, пари гвинт 15 - планка 16, і пари гвинт 17 - планка 18 (виконана П-подібною) з затискною поверхнею 19, що встановлені на планці 16. Причому, пара гвинт 15 - планка 16 одночасно є пристроєм для фіксації струмознімального і струмопідвідного елементів, а напівциліндрична контактна ділянка 2, напрямні вуса 5 і струмопідвідна ділянка 13 виконані як єдине ціле з однієї листової пластини (із кольорового металу) методом штампування. Різьбовий отвір 14 виконаний в стальній планці 16. Конструкція корпуса 1 виконана із кераміки з утворенням посадкової площини 20 під базування кришки (на кресленні не вказана). Опорною поверхнею 4 струмопідвідну ділянку 13 установлюють на додаткову посадкову площину 9 першої ділянки 10 контактної порожнини, закріплюють за допомогою пари гвинт 15 планка 16 через різьбовий отвір 14. Далі в напрямні вуса 5 встановлюють притискний елемент 6 і підпружинюють останній пружиною 8. Далі в інший отвір планки 16 встановлюють пару гвинт 17 - планка 18. Провідник (на кресленні не вказаний) затискається між притискною поверхнею 19 і планкою 16. При установці вилки шнура електричного приладу в контактне гніздо штир входить у контакт із контактною поверхнею 3 напівциліндричної контактної ділянки 2 і з контактною поверхнею 7 притискного елемента 6, необхідне зусилля притиску яких забезпечується пружиною 8. Притискний елемент 6 в залежності від діаметра штиря має можливість переміщуватися вздовж вусів 5, тим самим забезпечуючи універсальність контактного гнізда. 35 ФОРМУЛА ВИНАХОДУ 40 45 50 55 Контактне гніздо, що містить корпус з посадковою площиною під базування кришки, виконану у корпусі порожнину, зв'язані між собою елемент струмознімальний, що має в своєму складі напівциліндричну контактну ділянку і підпружинений притискний елемент, встановлений з можливістю поступального переміщення його притискної контактної поверхні відносно напівциліндричної контактної ділянки в напрямних у вигляді вусів, виконаних на останньому, і елемент струмопідвідний, та пристрій для фіксації струмознімального і струмопідвідного елементів у порожнині, яке відрізняється тим, що порожнина в корпусі (1) виконана відкритою в бік нижньої поверхні кришки з поділом на три співрозмірні ділянки, причому на першій ділянці (10) порожнина виконана з утворенням додаткової посадкової площини (9) з отвором під базування посадкової частини струмопідвідного елемента, яка паралельна посадковій площині (20) під базування кришки, на другій ділянці (11) порожнина виконана з забезпеченням розміщення напівциліндричної контактної ділянки (2) і підпружиненого притискного елемента (6) струмознімального елемента, а на третій ділянці (12) порожнина виконана з забезпеченням оптимального розміщення пружини (8) притискного елемента (6), крім того посадкова частина елемента струмопідвідного виконана у вигляді ділянки (13) з отвором під гвинт (17), причому відповідна останньому гайка виконана за одне ціле з кріпленням струмопідвідного дроту у вигляді планки (18), а пристрій для фіксації струмознімального і струмопідвідного елементів виконаний у вигляді пари гвинт (15) - планка (16), що встановлені з можливістю фіксації відносно додаткової посадкової площини (9). 2 UA 111405 C2 3 UA 111405 C2 Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
