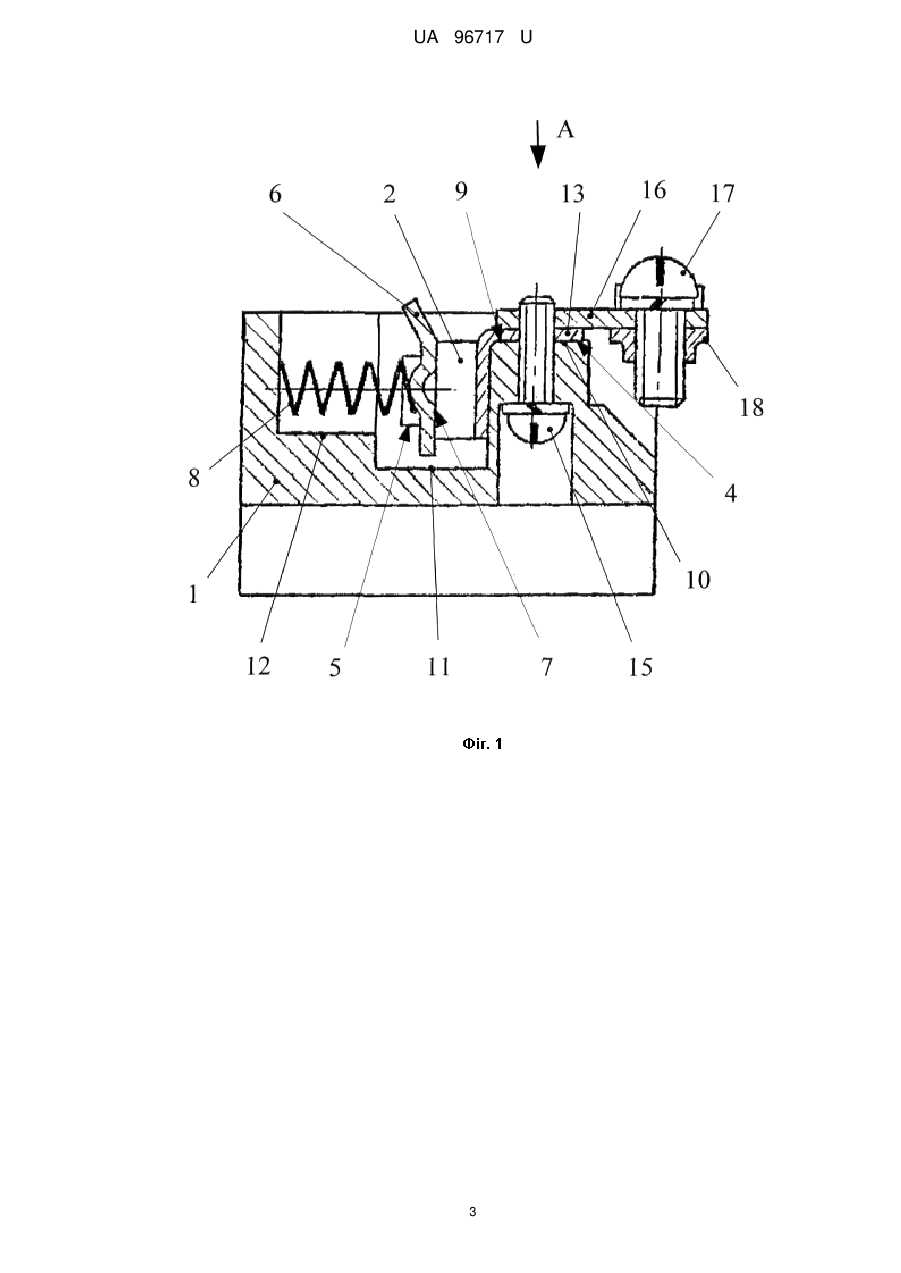

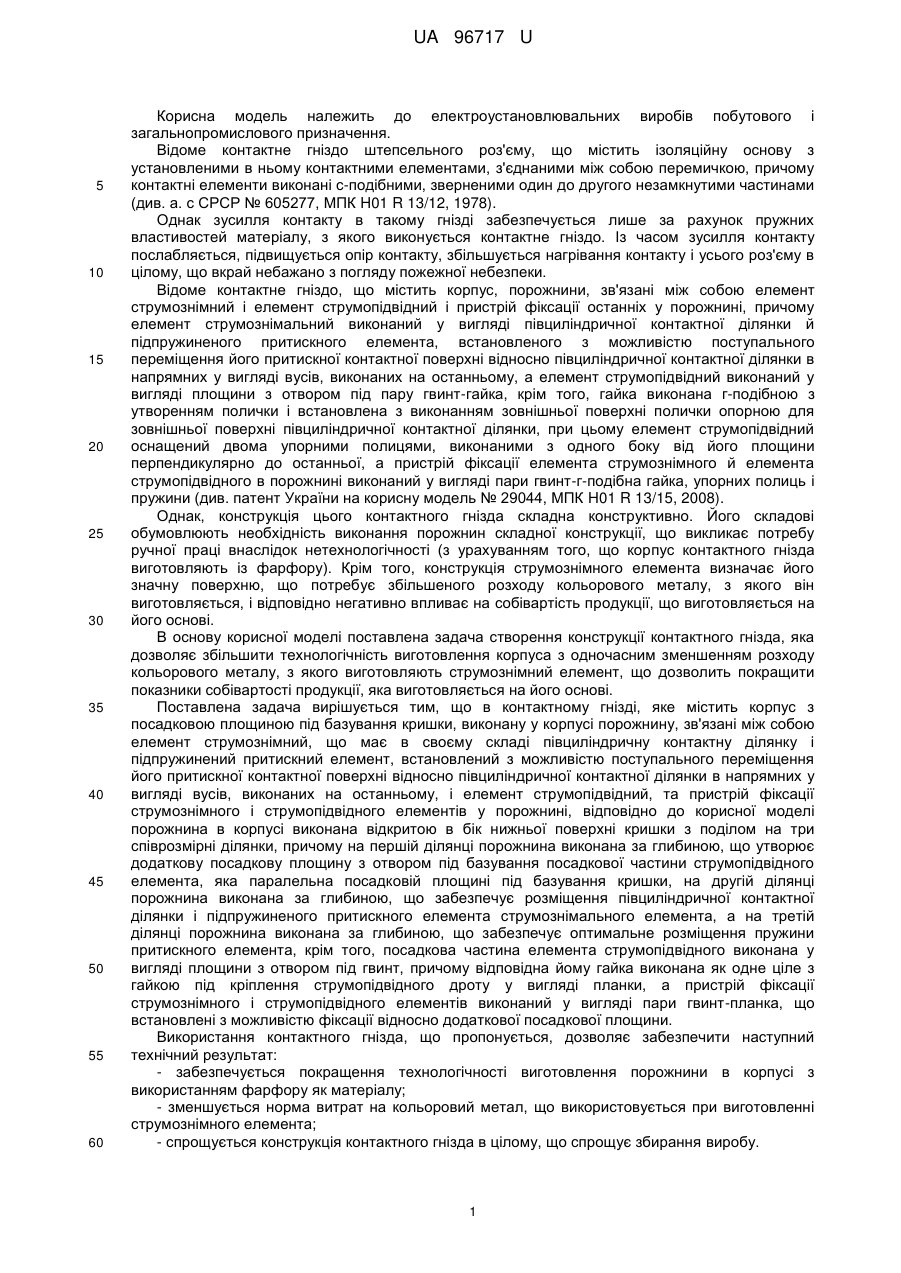

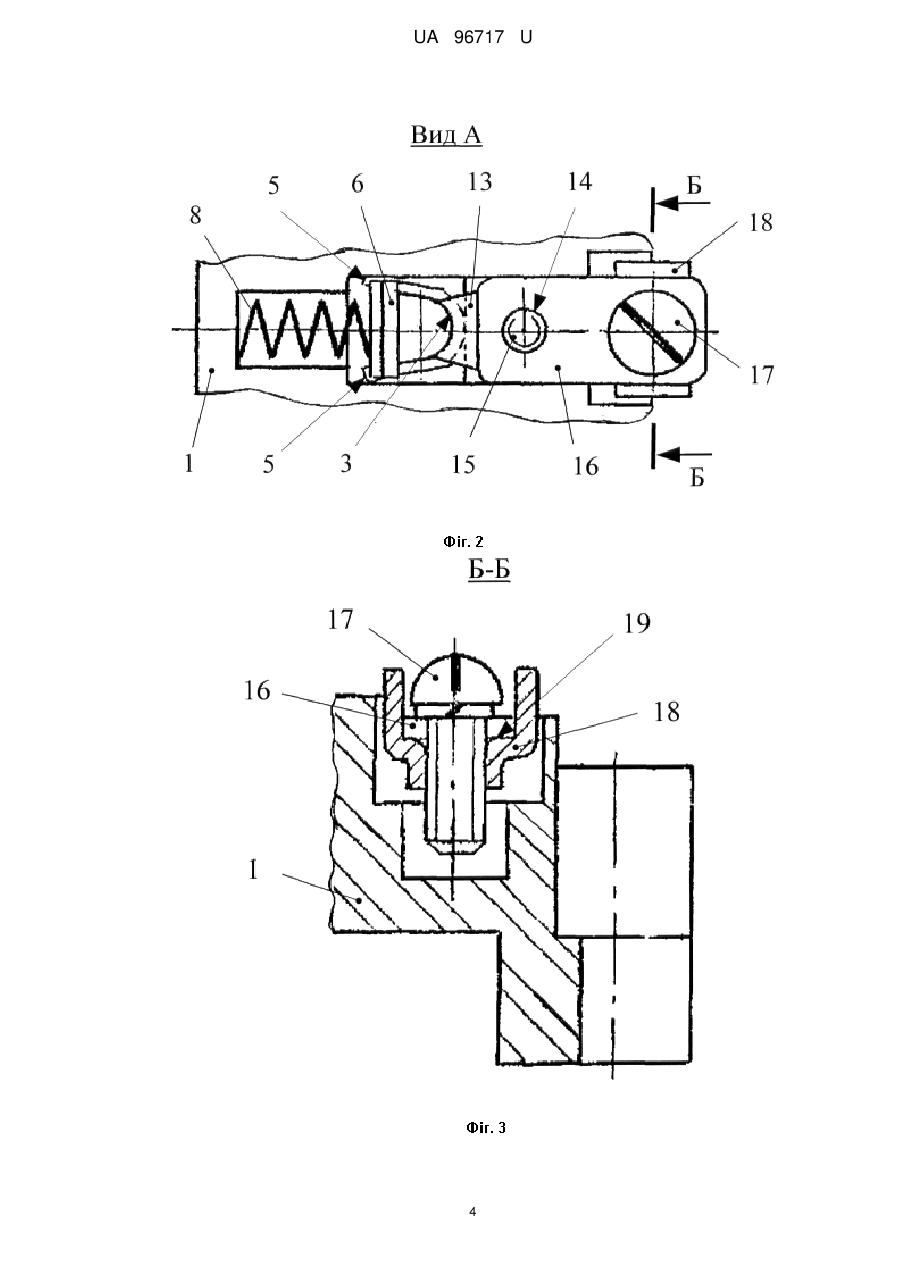

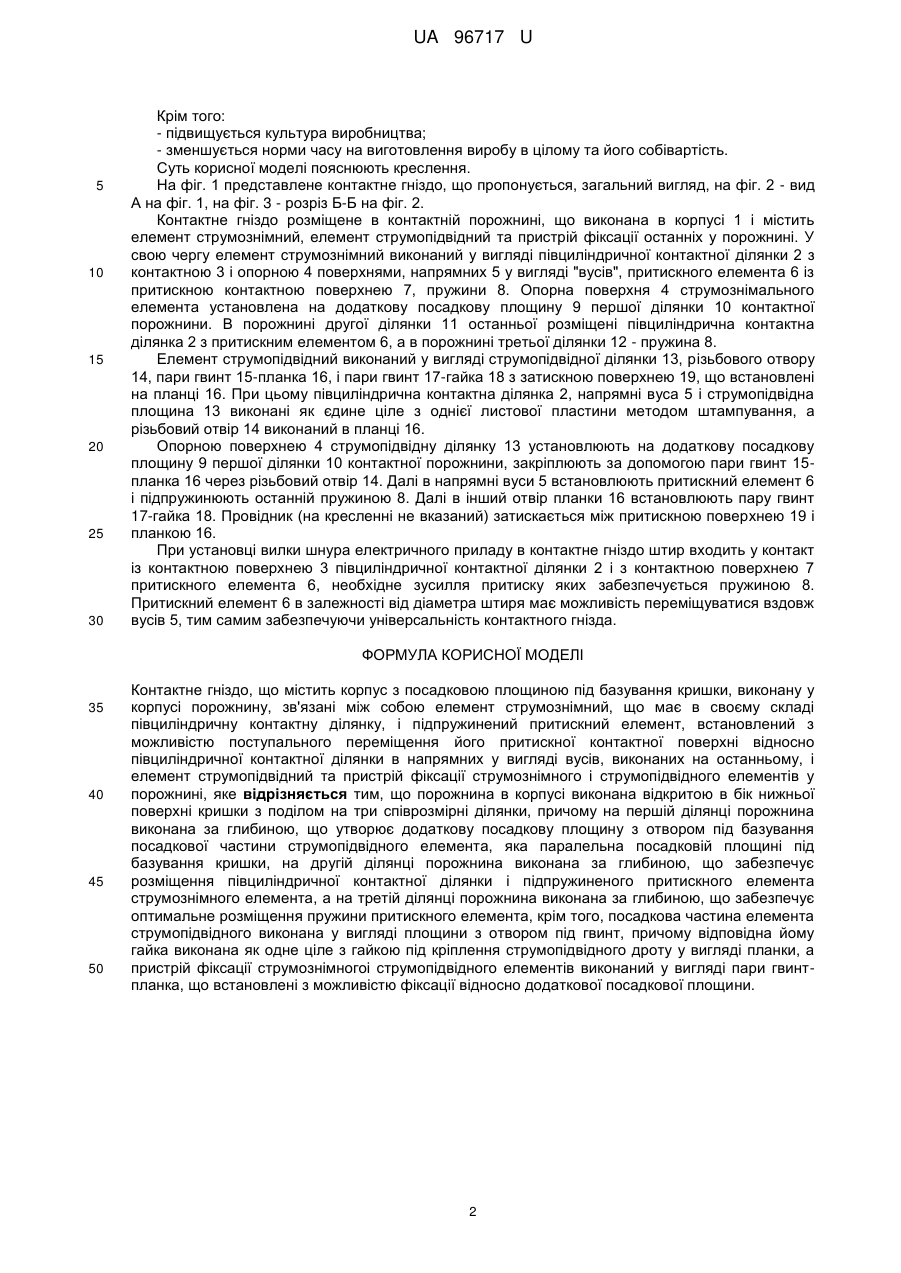

Реферат: UA 96717 U UA 96717 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електроустановлювальних виробів побутового і загальнопромислового призначення. Відоме контактне гніздо штепсельного роз'єму, що містить ізоляційну основу з установленими в ньому контактними елементами, з'єднаними між собою перемичкою, причому контактні елементи виконані с-подібними, зверненими один до другого незамкнутими частинами (див. а. с СРСР № 605277, МПК H01 R 13/12, 1978). Однак зусилля контакту в такому гнізді забезпечується лише за рахунок пружних властивостей матеріалу, з якого виконується контактне гніздо. Із часом зусилля контакту послабляється, підвищується опір контакту, збільшується нагрівання контакту і усього роз'єму в цілому, що вкрай небажано з погляду пожежної небезпеки. Відоме контактне гніздо, що містить корпус, порожнини, зв'язані між собою елемент струмознімний і елемент струмопідвідний і пристрій фіксації останніх у порожнині, причому елемент струмознімальний виконаний у вигляді півциліндричної контактної ділянки й підпружиненого притискного елемента, встановленого з можливістю поступального переміщення його притискної контактної поверхні відносно півциліндричної контактної ділянки в напрямних у вигляді вусів, виконаних на останньому, а елемент струмопідвідний виконаний у вигляді площини з отвором під пару гвинт-гайка, крім того, гайка виконана г-подібною з утворенням полички і встановлена з виконанням зовнішньої поверхні полички опорною для зовнішньої поверхні півциліндричної контактної ділянки, при цьому елемент струмопідвідний оснащений двома упорними полицями, виконаними з одного боку від його площини перпендикулярно до останньої, а пристрій фіксації елемента струмознімного й елемента струмопідвідного в порожнині виконаний у вигляді пари гвинт-г-подібна гайка, упорних полиць і пружини (див. патент України на корисну модель № 29044, МПК H01 R 13/15, 2008). Однак, конструкція цього контактного гнізда складна конструктивно. Його складові обумовлюють необхідність виконання порожнин складної конструкції, що викликає потребу ручної праці внаслідок нетехнологічності (з урахуванням того, що корпус контактного гнізда виготовляють із фарфору). Крім того, конструкція струмознімного елемента визначає його значну поверхню, що потребує збільшеного розходу кольорового металу, з якого він виготовляється, і відповідно негативно впливає на собівартість продукції, що виготовляється на його основі. В основу корисної моделі поставлена задача створення конструкції контактного гнізда, яка дозволяє збільшити технологічність виготовлення корпуса з одночасним зменшенням розходу кольорового металу, з якого виготовляють струмознімний елемент, що дозволить покращити показники собівартості продукції, яка виготовляється на його основі. Поставлена задача вирішується тим, що в контактному гнізді, яке містить корпус з посадковою площиною під базування кришки, виконану у корпусі порожнину, зв'язані між собою елемент струмознімний, що має в своєму складі півциліндричну контактну ділянку і підпружинений притискний елемент, встановлений з можливістю поступального переміщення його притискної контактної поверхні відносно півциліндричної контактної ділянки в напрямних у вигляді вусів, виконаних на останньому, і елемент струмопідвідний, та пристрій фіксації струмознімного і струмопідвідного елементів у порожнині, відповідно до корисної моделі порожнина в корпусі виконана відкритою в бік нижньої поверхні кришки з поділом на три співрозмірні ділянки, причому на першій ділянці порожнина виконана за глибиною, що утворює додаткову посадкову площину з отвором під базування посадкової частини струмопідвідного елемента, яка паралельна посадковій площині під базування кришки, на другій ділянці порожнина виконана за глибиною, що забезпечує розміщення півциліндричної контактної ділянки і підпружиненого притискного елемента струмознімального елемента, а на третій ділянці порожнина виконана за глибиною, що забезпечує оптимальне розміщення пружини притискного елемента, крім того, посадкова частина елемента струмопідвідного виконана у вигляді площини з отвором під гвинт, причому відповідна йому гайка виконана як одне ціле з гайкою під кріплення струмопідвідного дроту у вигляді планки, а пристрій фіксації струмознімного і струмопідвідного елементів виконаний у вигляді пари гвинт-планка, що встановлені з можливістю фіксації відносно додаткової посадкової площини. Використання контактного гнізда, що пропонується, дозволяє забезпечити наступний технічний результат: - забезпечується покращення технологічності виготовлення порожнини в корпусі з використанням фарфору як матеріалу; - зменшується норма витрат на кольоровий метал, що використовується при виготовленні струмознімного елемента; - спрощується конструкція контактного гнізда в цілому, що спрощує збирання виробу. 1 UA 96717 U 5 10 15 20 25 30 Крім того: - підвищується культура виробництва; - зменшується норми часу на виготовлення виробу в цілому та його собівартість. Суть корисної моделі пояснюють креслення. На фіг. 1 представлене контактне гніздо, що пропонується, загальний вигляд, на фіг. 2 - вид А на фіг. 1, на фіг. 3 - розріз Б-Б на фіг. 2. Контактне гніздо розміщене в контактній порожнині, що виконана в корпусі 1 і містить елемент струмознімний, елемент струмопідвідний та пристрій фіксації останніх у порожнині. У свою чергу елемент струмознімний виконаний у вигляді півциліндричної контактної ділянки 2 з контактною 3 і опорною 4 поверхнями, напрямних 5 у вигляді "вусів", притискного елемента 6 із притискною контактною поверхнею 7, пружини 8. Опорна поверхня 4 струмознімального елемента установлена на додаткову посадкову площину 9 першої ділянки 10 контактної порожнини. В порожнині другої ділянки 11 останньої розміщені півциліндрична контактна ділянка 2 з притискним елементом 6, а в порожнині третьої ділянки 12 - пружина 8. Елемент струмопідвідний виконаний у вигляді струмопідвідної ділянки 13, різьбового отвору 14, пари гвинт 15-планка 16, і пари гвинт 17-гайка 18 з затискною поверхнею 19, що встановлені на планці 16. При цьому півциліндрична контактна ділянка 2, напрямні вуса 5 і струмопідвідна площина 13 виконані як єдине ціле з однієї листової пластини методом штампування, а різьбовий отвір 14 виконаний в планці 16. Опорною поверхнею 4 струмопідвідну ділянку 13 установлюють на додаткову посадкову площину 9 першої ділянки 10 контактної порожнини, закріплюють за допомогою пари гвинт 15планка 16 через різьбовий отвір 14. Далі в напрямні вуси 5 встановлюють притискний елемент 6 і підпружинюють останній пружиною 8. Далі в інший отвір планки 16 встановлюють пару гвинт 17-гайка 18. Провідник (на кресленні не вказаний) затискається між притискною поверхнею 19 і планкою 16. При установці вилки шнура електричного приладу в контактне гніздо штир входить у контакт із контактною поверхнею 3 півциліндричної контактної ділянки 2 і з контактною поверхнею 7 притискного елемента 6, необхідне зусилля притиску яких забезпечується пружиною 8. Притискний елемент 6 в залежності від діаметра штиря має можливість переміщуватися вздовж вусів 5, тим самим забезпечуючи універсальність контактного гнізда. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 Контактне гніздо, що містить корпус з посадковою площиною під базування кришки, виконану у корпусі порожнину, зв'язані між собою елемент струмознімний, що має в своєму складі півциліндричну контактну ділянку, і підпружинений притискний елемент, встановлений з можливістю поступального переміщення його притискної контактної поверхні відносно півциліндричної контактної ділянки в напрямних у вигляді вусів, виконаних на останньому, і елемент струмопідвідний та пристрій фіксації струмознімного і струмопідвідного елементів у порожнині, яке відрізняється тим, що порожнина в корпусі виконана відкритою в бік нижньої поверхні кришки з поділом на три співрозмірні ділянки, причому на першій ділянці порожнина виконана за глибиною, що утворює додаткову посадкову площину з отвором під базування посадкової частини струмопідвідного елемента, яка паралельна посадковій площині під базування кришки, на другій ділянці порожнина виконана за глибиною, що забезпечує розміщення півциліндричної контактної ділянки і підпружиненого притискного елемента струмознімного елемента, а на третій ділянці порожнина виконана за глибиною, що забезпечує оптимальне розміщення пружини притискного елемента, крім того, посадкова частина елемента струмопідвідного виконана у вигляді площини з отвором під гвинт, причому відповідна йому гайка виконана як одне ціле з гайкою під кріплення струмопідвідного дроту у вигляді планки, а пристрій фіксації струмознімногоі струмопідвідного елементів виконаний у вигляді пари гвинтпланка, що встановлені з можливістю фіксації відносно додаткової посадкової площини. 2 UA 96717 U 3 UA 96717 U 4 UA 96717 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститутпромислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
