Спосіб виготовлення кришки люка піввагона

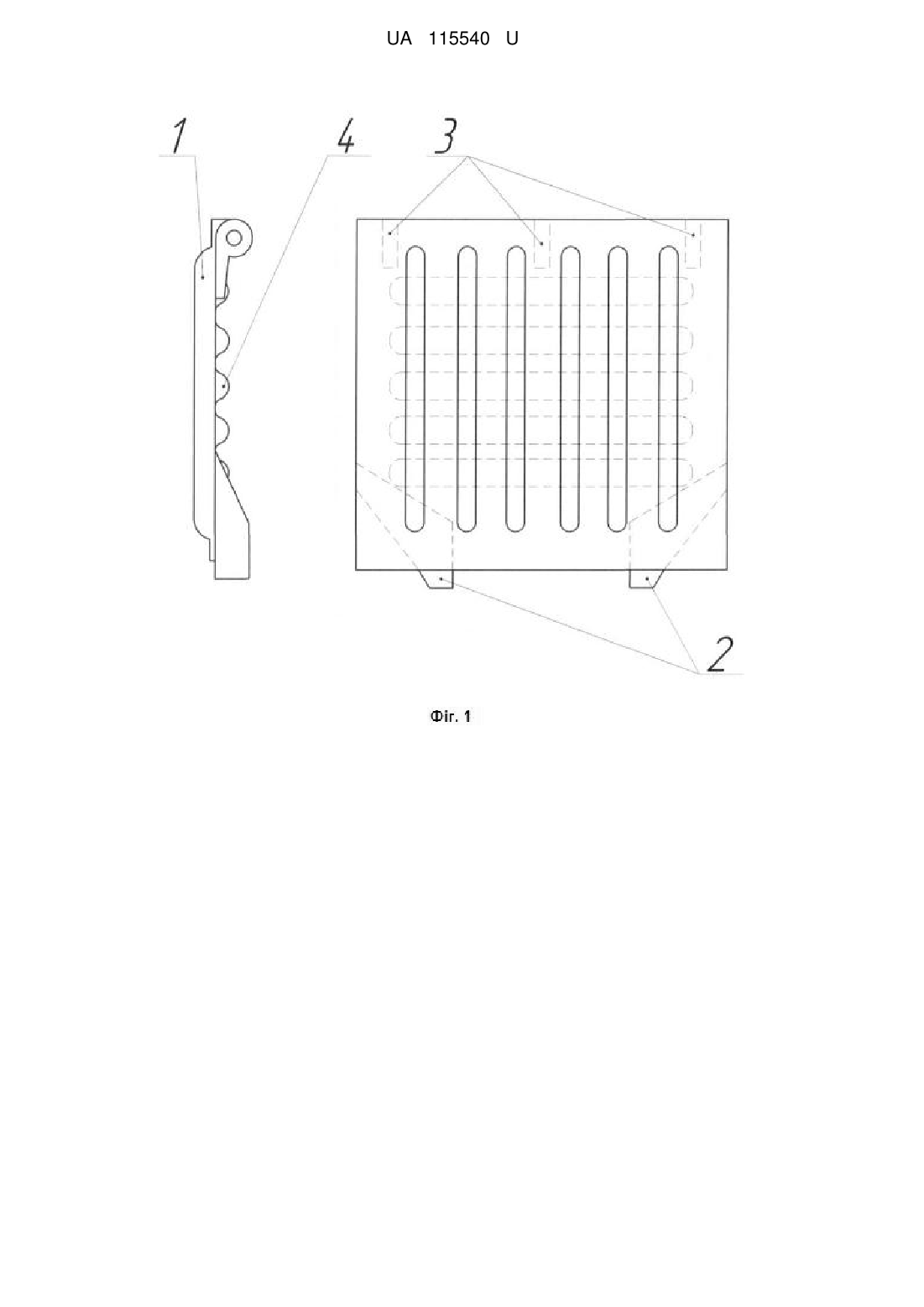

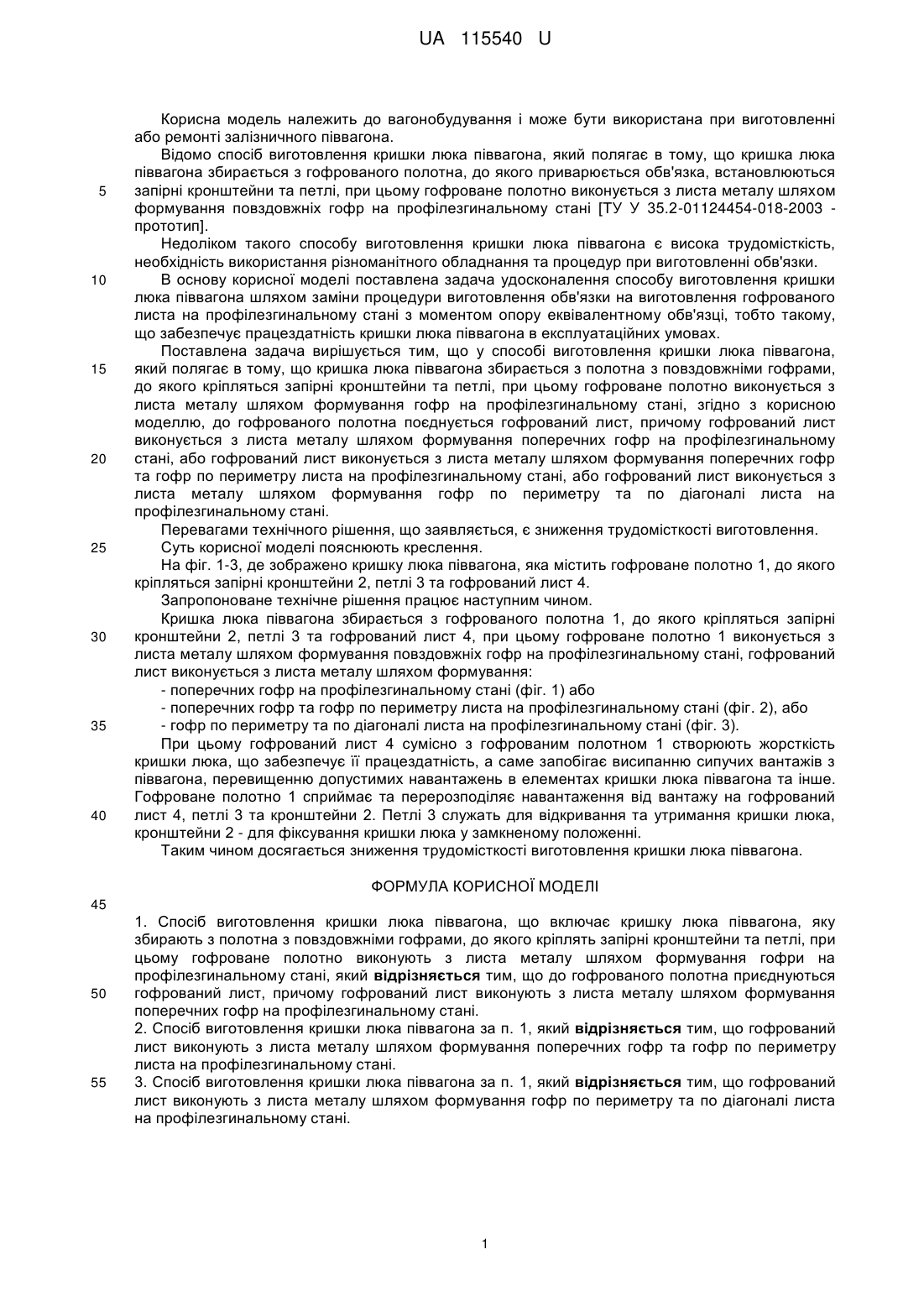

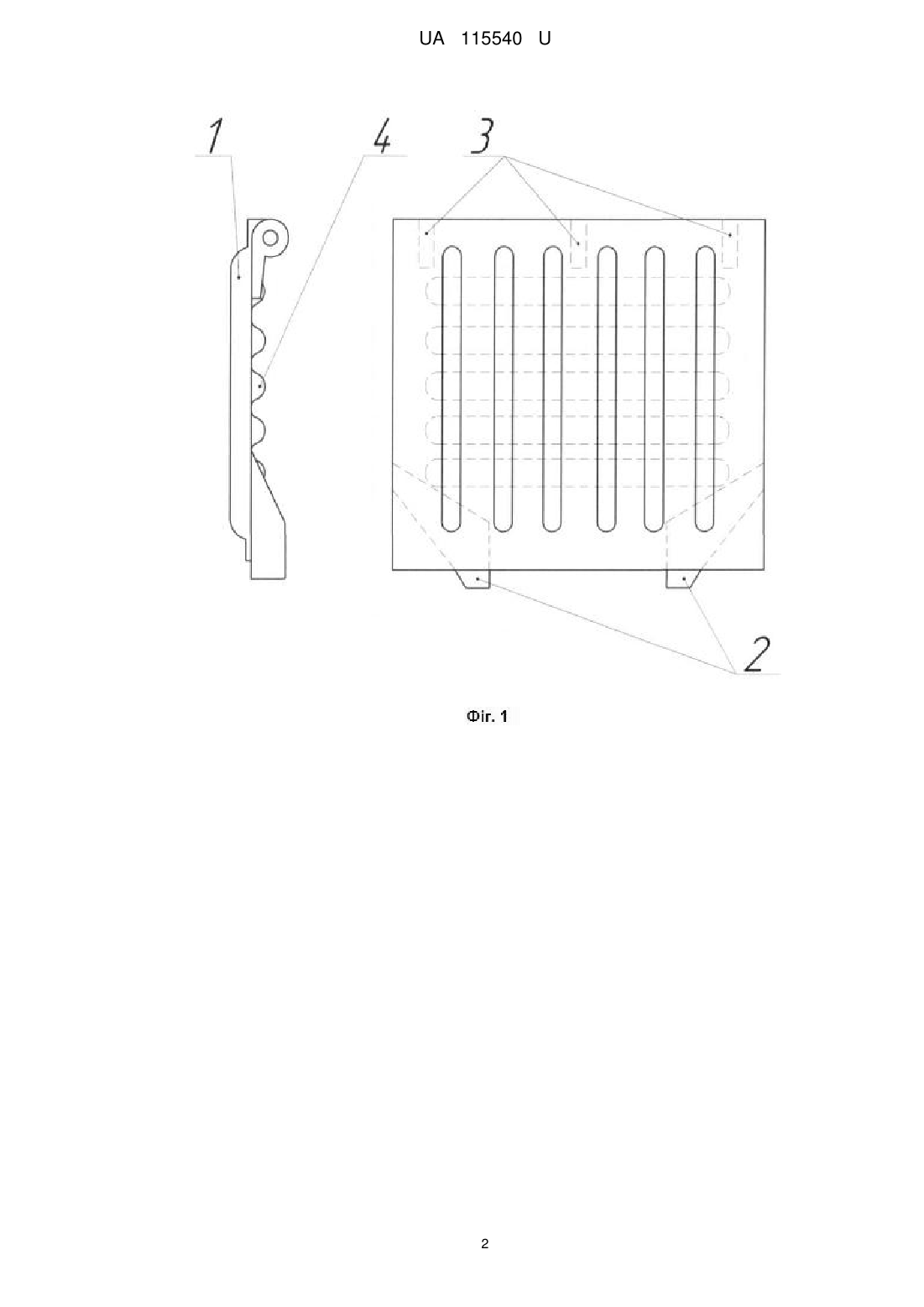

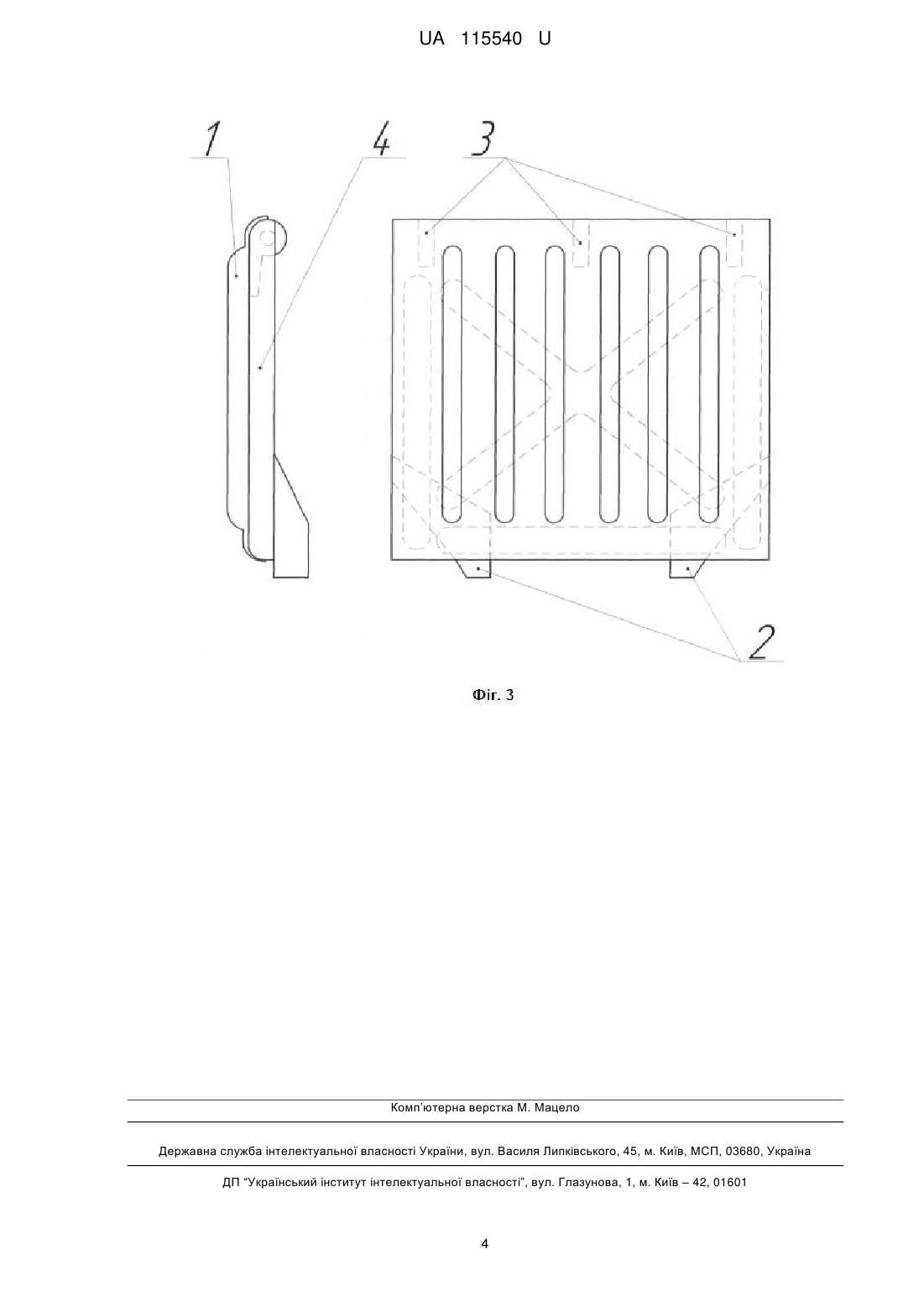

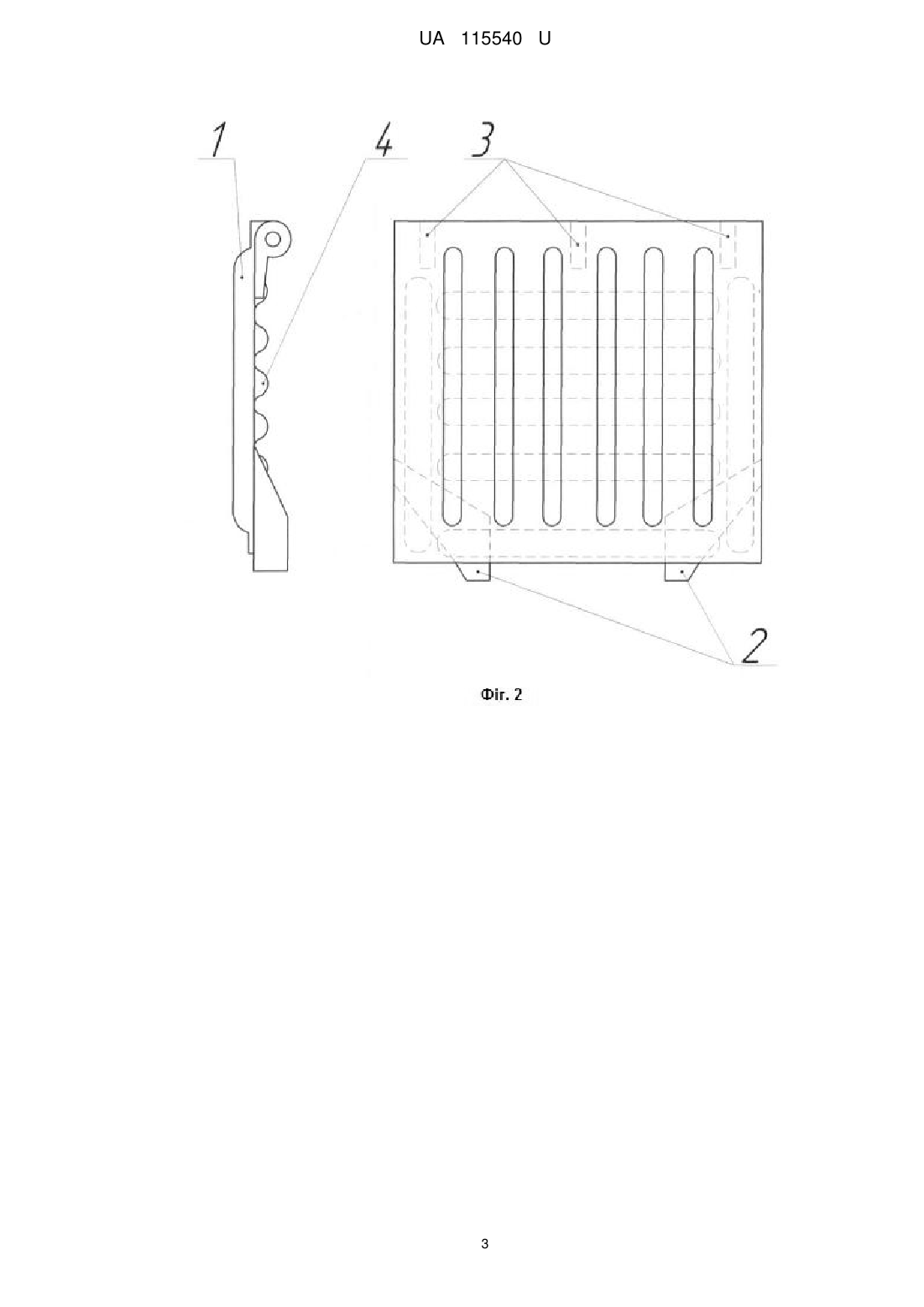

Реферат: Спосіб виготовлення кришки люка піввагона включає кришку люка піввагона, яку збирають з полотна з повздовжніми гофрами, до якого кріплять запірні кронштейни та петлі, при цьому гофроване полотно використовують з листа металу шляхом формування гофри на профілезгинальному стані. До гофрованого полотна приєднуються гофрований лист, причому гофрований лист виконують з листа металу шляхом формування поперечних гофр на профілезгинальному стані. UA 115540 U (12) UA 115540 U UA 115540 U 5 10 15 20 25 30 35 40 Корисна модель належить до вагонобудування і може бути використана при виготовленні або ремонті залізничного піввагона. Відомо спосіб виготовлення кришки люка піввагона, який полягає в тому, що кришка люка піввагона збирається з гофрованого полотна, до якого приварюється обв'язка, встановлюються запірні кронштейни та петлі, при цьому гофроване полотно виконується з листа металу шляхом формування повздовжніх гофр на профілезгинальному стані [ТУ У 35.2-01124454-018-2003 прототип]. Недоліком такого способу виготовлення кришки люка піввагона є висока трудомісткість, необхідність використання різноманітного обладнання та процедур при виготовленні обв'язки. В основу корисної моделі поставлена задача удосконалення способу виготовлення кришки люка піввагона шляхом заміни процедури виготовлення обв'язки на виготовлення гофрованого листа на профілезгинальному стані з моментом опору еквівалентному обв'язці, тобто такому, що забезпечує працездатність кришки люка піввагона в експлуатаційних умовах. Поставлена задача вирішується тим, що у способі виготовлення кришки люка піввагона, який полягає в тому, що кришка люка піввагона збирається з полотна з повздовжніми гофрами, до якого кріпляться запірні кронштейни та петлі, при цьому гофроване полотно виконується з листа металу шляхом формування гофр на профілезгинальному стані, згідно з корисною моделлю, до гофрованого полотна поєднується гофрований лист, причому гофрований лист виконується з листа металу шляхом формування поперечних гофр на профілезгинальному стані, або гофрований лист виконується з листа металу шляхом формування поперечних гофр та гофр по периметру листа на профілезгинальному стані, або гофрований лист виконується з листа металу шляхом формування гофр по периметру та по діагоналі листа на профілезгинальному стані. Перевагами технічного рішення, що заявляється, є зниження трудомісткості виготовлення. Суть корисної моделі пояснюють креслення. На фіг. 1-3, де зображено кришку люка піввагона, яка містить гофроване полотно 1, до якого кріпляться запірні кронштейни 2, петлі 3 та гофрований лист 4. Запропоноване технічне рішення працює наступним чином. Кришка люка піввагона збирається з гофрованого полотна 1, до якого кріпляться запірні кронштейни 2, петлі 3 та гофрований лист 4, при цьому гофроване полотно 1 виконується з листа металу шляхом формування повздовжніх гофр на профілезгинальному стані, гофрований лист виконується з листа металу шляхом формування: - поперечних гофр на профілезгинальному стані (фіг. 1) або - поперечних гофр та гофр по периметру листа на профілезгинальному стані (фіг. 2), або - гофр по периметру та по діагоналі листа на профілезгинальному стані (фіг. 3). При цьому гофрований лист 4 сумісно з гофрованим полотном 1 створюють жорсткість кришки люка, що забезпечує її працездатність, а саме запобігає висипанню сипучих вантажів з піввагона, перевищенню допустимих навантажень в елементах кришки люка піввагона та інше. Гофроване полотно 1 сприймає та перерозподіляє навантаження від вантажу на гофрований лист 4, петлі 3 та кронштейни 2. Петлі 3 служать для відкривання та утримання кришки люка, кронштейни 2 - для фіксування кришки люка у замкненому положенні. Таким чином досягається зниження трудомісткості виготовлення кришки люка піввагона. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Спосіб виготовлення кришки люка піввагона, що включає кришку люка піввагона, яку збирають з полотна з повздовжніми гофрами, до якого кріплять запірні кронштейни та петлі, при цьому гофроване полотно виконують з листа металу шляхом формування гофри на профілезгинальному стані, який відрізняється тим, що до гофрованого полотна приєднуються гофрований лист, причому гофрований лист виконують з листа металу шляхом формування поперечних гофр на профілезгинальному стані. 2. Спосіб виготовлення кришки люка піввагона за п. 1, який відрізняється тим, що гофрований лист виконують з листа металу шляхом формування поперечних гофр та гофр по периметру листа на профілезгинальному стані. 3. Спосіб виготовлення кришки люка піввагона за п. 1, який відрізняється тим, що гофрований лист виконують з листа металу шляхом формування гофр по периметру та по діагоналі листа на профілезгинальному стані. 1 UA 115540 U 2 UA 115540 U 3 UA 115540 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
