Фрезерна землерийна машина

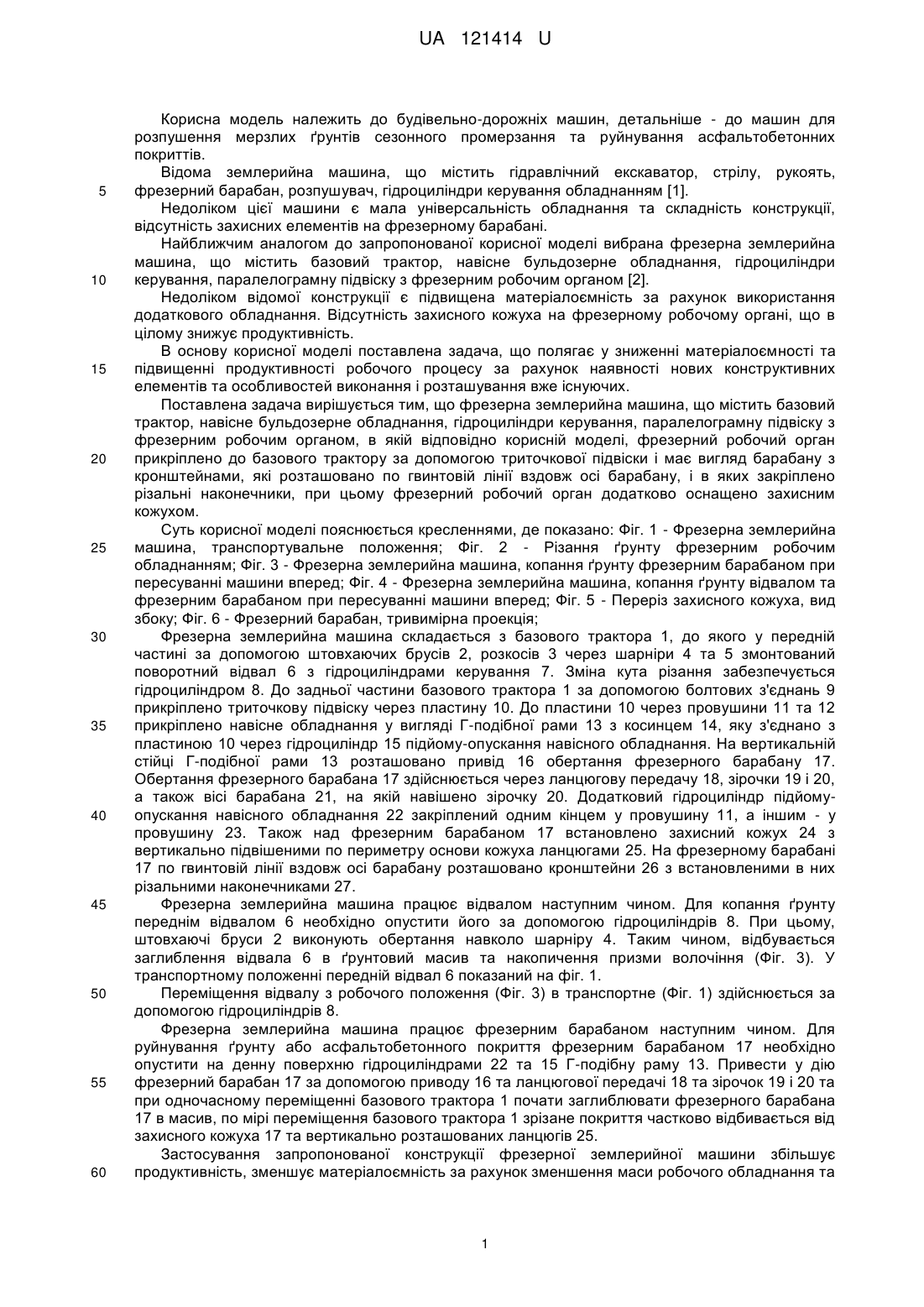

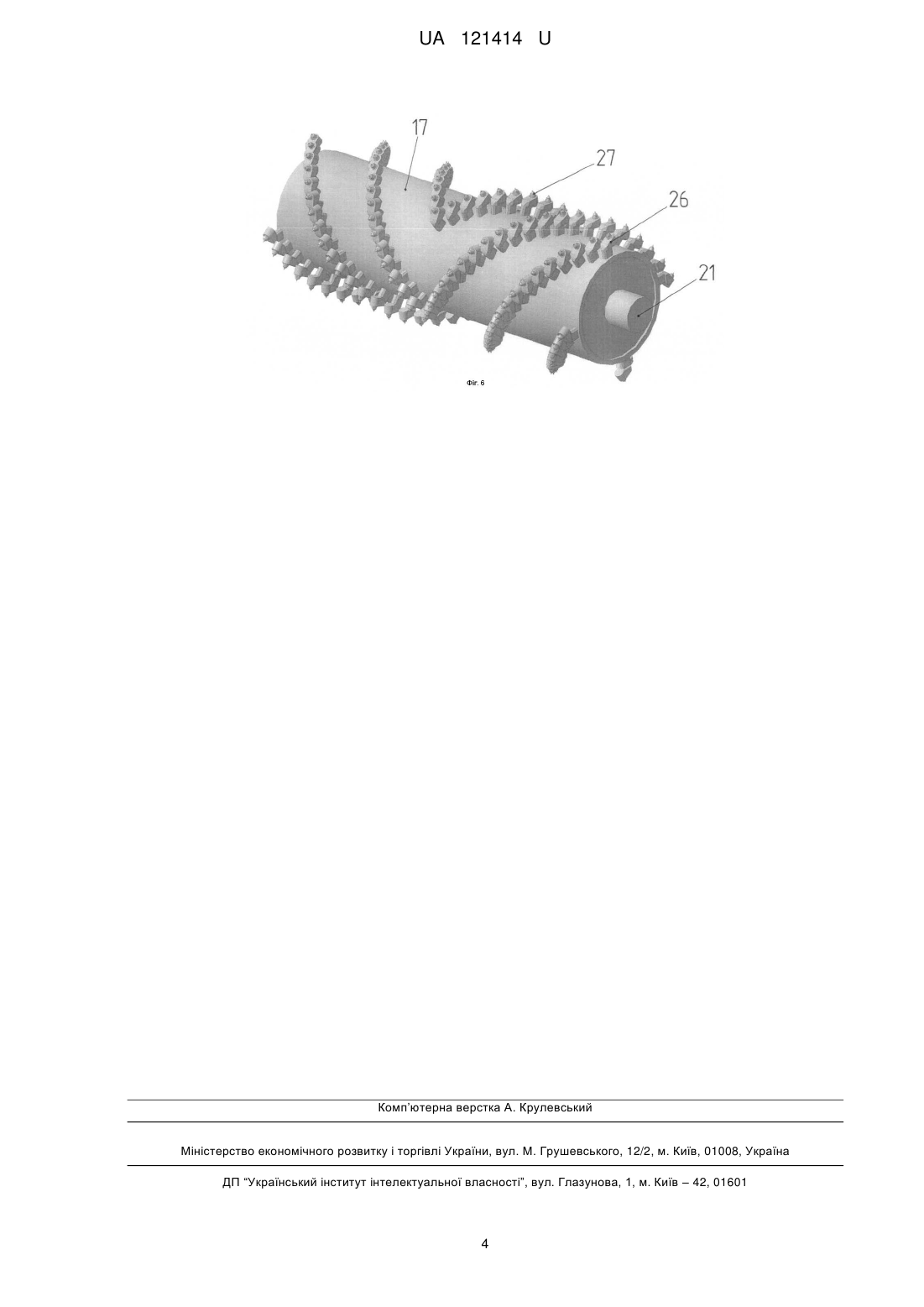

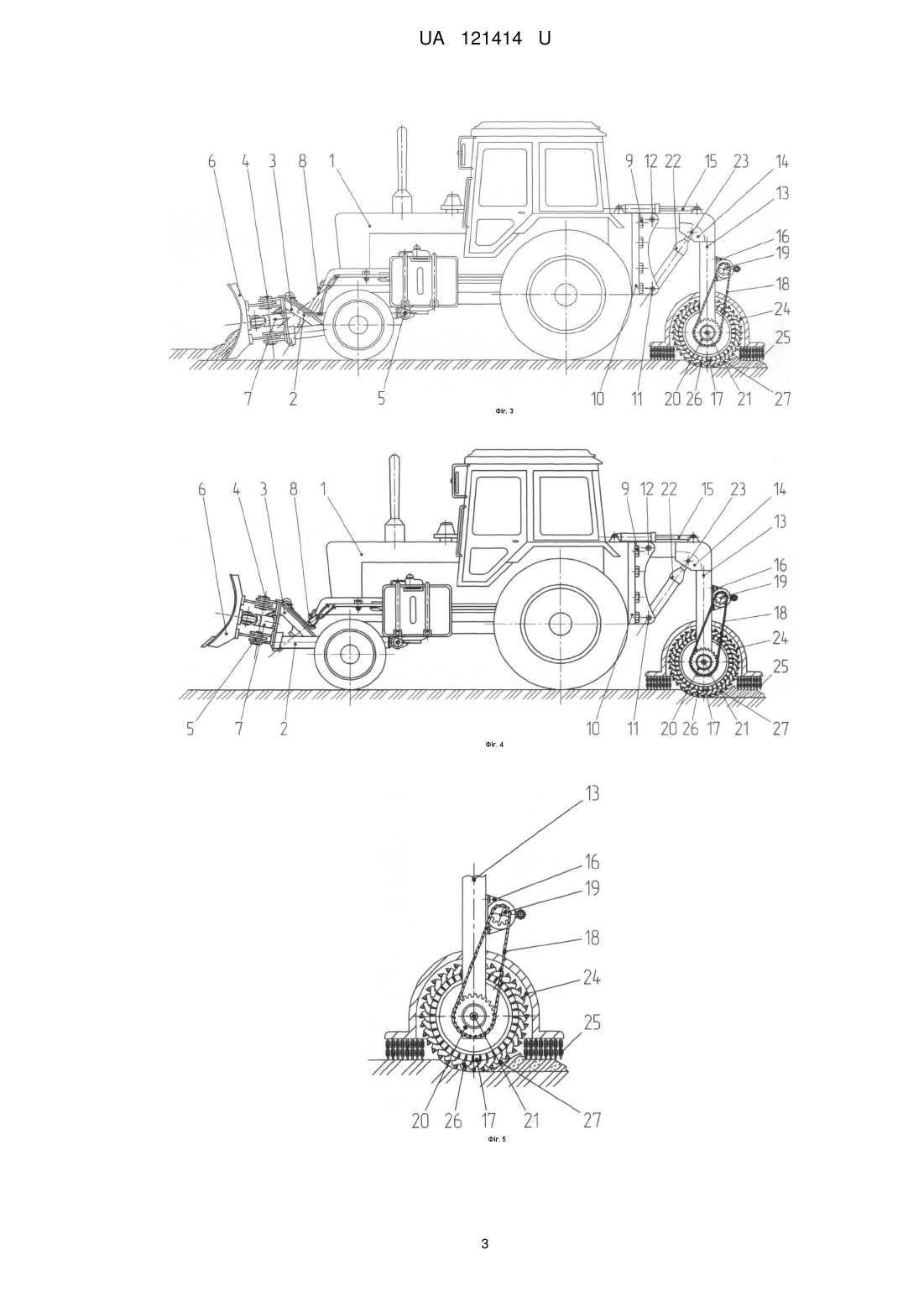

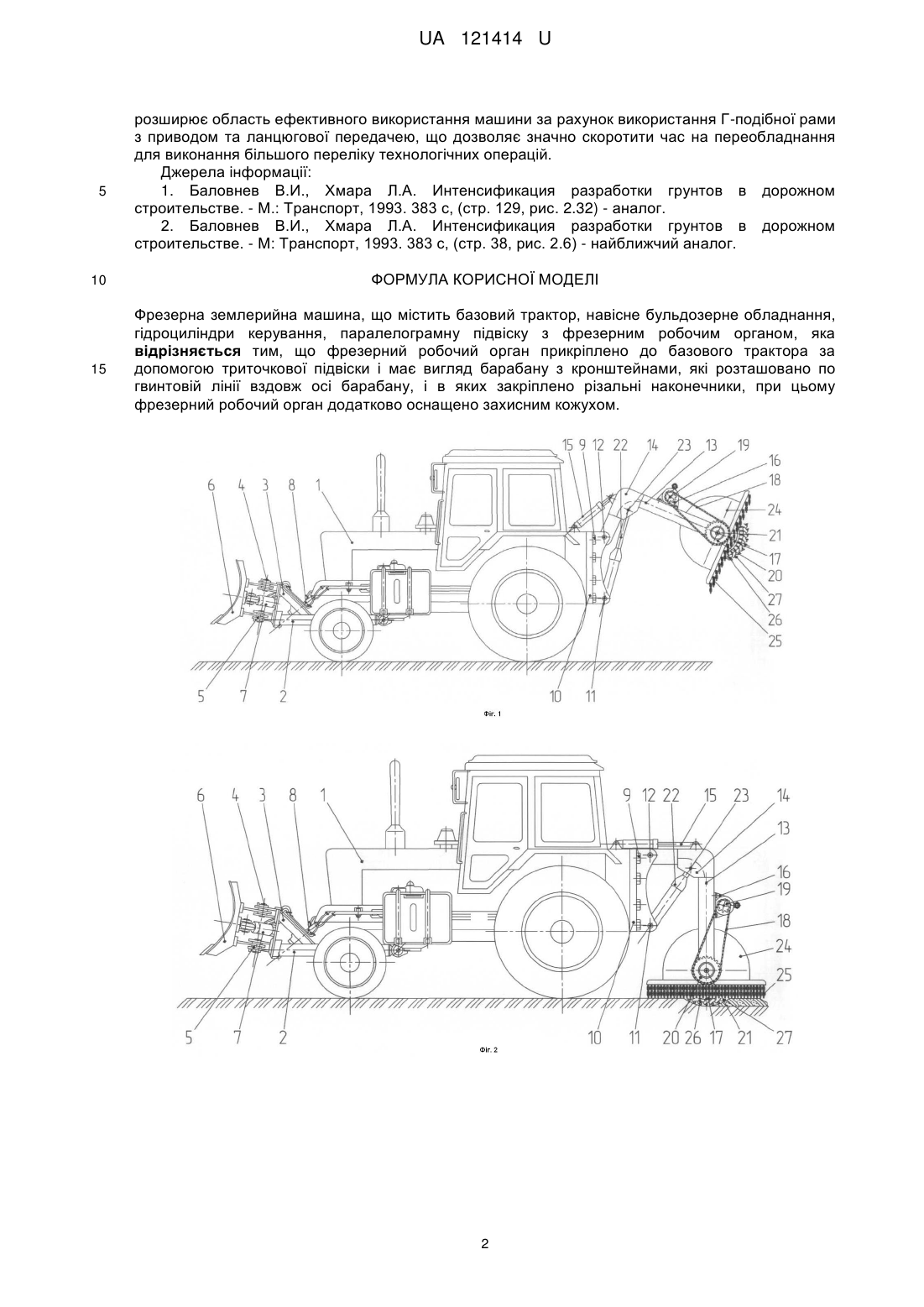

Реферат: Фрезерна землерийна машина містить базовий трактор, навісне бульдозерне обладнання, гідроциліндри керування, паралелограмну підвіску з фрезерним робочим органом. Фрезерний робочий орган прикріплено до базового трактору за допомогою триточкової підвіски і має вигляд барабану з кронштейнами, які розташовано по гвинтовій лінії вздовж осі барабану, і в яких закріплено різальні наконечники, при цьому фрезерний робочий орган додатково оснащено захисним кожухом. UA 121414 U (12) UA 121414 U UA 121414 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельно-дорожніх машин, детальніше - до машин для розпушення мерзлих ґрунтів сезонного промерзання та руйнування асфальтобетонних покриттів. Відома землерийна машина, що містить гідравлічний екскаватор, стрілу, рукоять, фрезерний барабан, розпушувач, гідроциліндри керування обладнанням [1]. Недоліком цієї машини є мала універсальність обладнання та складність конструкції, відсутність захисних елементів на фрезерному барабані. Найближчим аналогом до запропонованої корисної моделі вибрана фрезерна землерийна машина, що містить базовий трактор, навісне бульдозерне обладнання, гідроциліндри керування, паралелограмну підвіску з фрезерним робочим органом [2]. Недоліком відомої конструкції є підвищена матеріалоємність за рахунок використання додаткового обладнання. Відсутність захисного кожуха на фрезерному робочому органі, що в цілому знижує продуктивність. В основу корисної моделі поставлена задача, що полягає у зниженні матеріалоємності та підвищенні продуктивності робочого процесу за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих. Поставлена задача вирішується тим, що фрезерна землерийна машина, що містить базовий трактор, навісне бульдозерне обладнання, гідроциліндри керування, паралелограмну підвіску з фрезерним робочим органом, в якій відповідно корисній моделі, фрезерний робочий орган прикріплено до базового трактору за допомогою триточкової підвіски і має вигляд барабану з кронштейнами, які розташовано по гвинтовій лінії вздовж осі барабану, і в яких закріплено різальні наконечники, при цьому фрезерний робочий орган додатково оснащено захисним кожухом. Суть корисної моделі пояснюється кресленнями, де показано: Фіг. 1 - Фрезерна землерийна машина, транспортувальне положення; Фіг. 2 - Різання ґрунту фрезерним робочим обладнанням; Фіг. 3 - Фрезерна землерийна машина, копання ґрунту фрезерним барабаном при пересуванні машини вперед; Фіг. 4 - Фрезерна землерийна машина, копання ґрунту відвалом та фрезерним барабаном при пересуванні машини вперед; Фіг. 5 - Переріз захисного кожуха, вид збоку; Фіг. 6 - Фрезерний барабан, тривимірна проекція; Фрезерна землерийна машина складається з базового трактора 1, до якого у передній частині за допомогою штовхаючих брусів 2, розкосів 3 через шарніри 4 та 5 змонтований поворотний відвал 6 з гідроциліндрами керування 7. Зміна кута різання забезпечується гідроциліндром 8. До задньої частини базового трактора 1 за допомогою болтових з'єднань 9 прикріплено триточкову підвіску через пластину 10. До пластини 10 через провушини 11 та 12 прикріплено навісне обладнання у вигляді Г-подібної рами 13 з косинцем 14, яку з'єднано з пластиною 10 через гідроциліндр 15 підйому-опускання навісного обладнання. На вертикальній стійці Г-подібної рами 13 розташовано привід 16 обертання фрезерного барабану 17. Обертання фрезерного барабана 17 здійснюється через ланцюгову передачу 18, зірочки 19 і 20, а також вісі барабана 21, на якій навішено зірочку 20. Додатковий гідроциліндр підйомуопускання навісного обладнання 22 закріплений одним кінцем у провушину 11, а іншим - у провушину 23. Також над фрезерним барабаном 17 встановлено захисний кожух 24 з вертикально підвішеними по периметру основи кожуха ланцюгами 25. На фрезерному барабані 17 по гвинтовій лінії вздовж осі барабану розташовано кронштейни 26 з встановленими в них різальними наконечниками 27. Фрезерна землерийна машина працює відвалом наступним чином. Для копання ґрунту переднім відвалом 6 необхідно опустити його за допомогою гідроциліндрів 8. При цьому, штовхаючі бруси 2 виконують обертання навколо шарніру 4. Таким чином, відбувається заглиблення відвала 6 в ґрунтовий масив та накопичення призми волочіння (Фіг. 3). У транспортному положенні передній відвал 6 показаний на фіг. 1. Переміщення відвалу з робочого положення (Фіг. 3) в транспортне (Фіг. 1) здійснюється за допомогою гідроциліндрів 8. Фрезерна землерийна машина працює фрезерним барабаном наступним чином. Для руйнування ґрунту або асфальтобетонного покриття фрезерним барабаном 17 необхідно опустити на денну поверхню гідроциліндрами 22 та 15 Г-подібну раму 13. Привести у дію фрезерний барабан 17 за допомогою приводу 16 та ланцюгової передачі 18 та зірочок 19 і 20 та при одночасному переміщенні базового трактора 1 почати заглиблювати фрезерного барабана 17 в масив, по мірі переміщення базового трактора 1 зрізане покриття частково відбивається від захисного кожуха 17 та вертикально розташованих ланцюгів 25. Застосування запропонованої конструкції фрезерної землерийної машини збільшує продуктивність, зменшує матеріалоємність за рахунок зменшення маси робочого обладнання та 1 UA 121414 U 5 10 15 розширює область ефективного використання машини за рахунок використання Г-подібної рами з приводом та ланцюгової передачею, що дозволяє значно скоротити час на переобладнання для виконання більшого переліку технологічних операцій. Джерела інформації: 1. Баловнев В.И., Хмара Л.А. Интенсификация разработки грунтов в дорожном строительстве. - Μ.: Транспорт, 1993. 383 с, (стр. 129, рис. 2.32) - аналог. 2. Баловнев В.И., Хмара Л.А. Интенсификация разработки грунтов в дорожном строительстве. - М: Транспорт, 1993. 383 с, (стр. 38, рис. 2.6) - найближчий аналог. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Фрезерна землерийна машина, що містить базовий трактор, навісне бульдозерне обладнання, гідроциліндри керування, паралелограмну підвіску з фрезерним робочим органом, яка відрізняється тим, що фрезерний робочий орган прикріплено до базового трактора за допомогою триточкової підвіски і має вигляд барабану з кронштейнами, які розташовано по гвинтовій лінії вздовж осі барабану, і в яких закріплено різальні наконечники, при цьому фрезерний робочий орган додатково оснащено захисним кожухом. 2 UA 121414 U 3 UA 121414 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
