Водо-жиростійка основа для каширування або гофрування

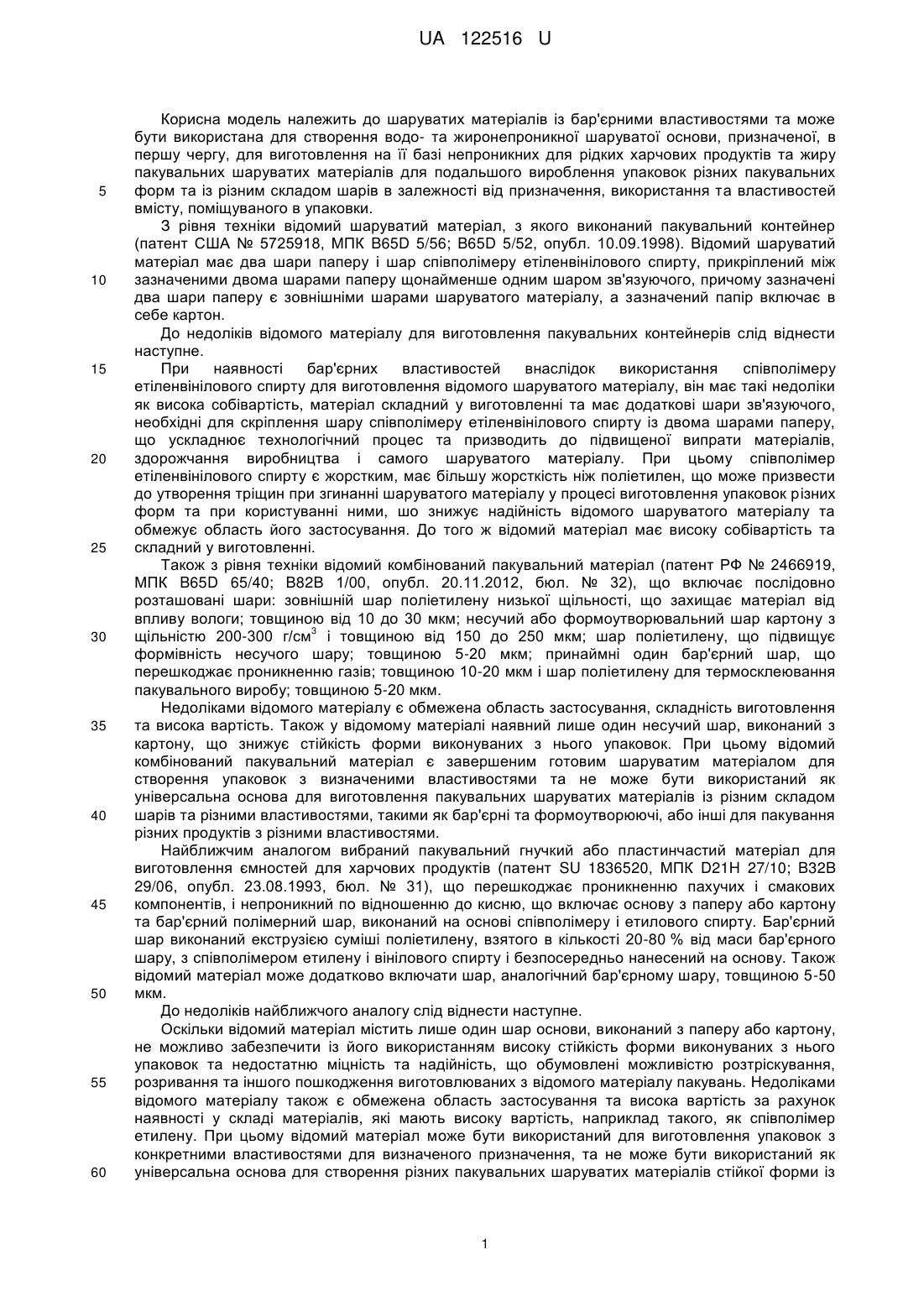

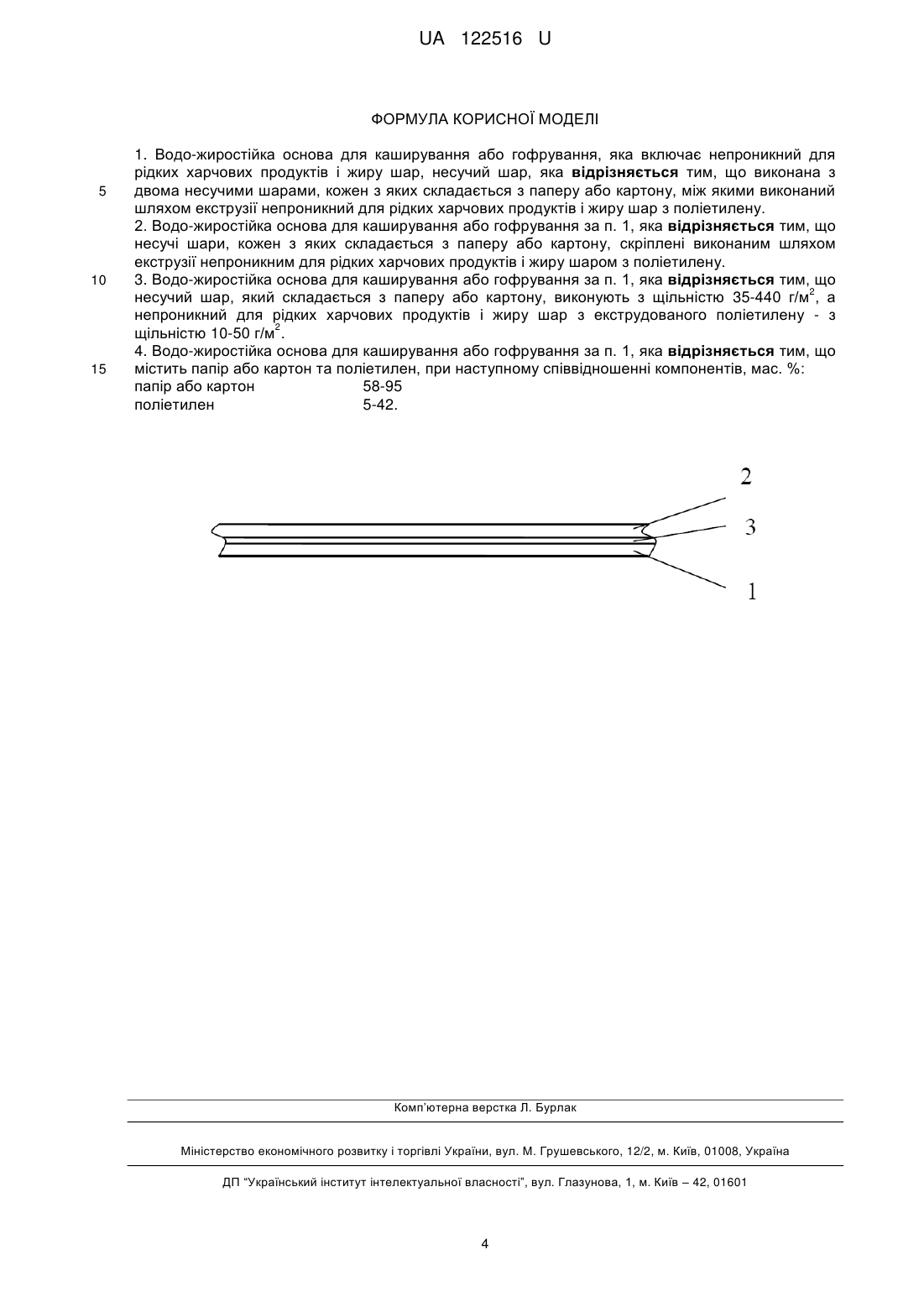

Реферат: Водо-жиростійка основа для каширування або гофрування включає непроникний для рідких харчових продуктів і жиру шар, несучий шар. Виконана з двома несучими шарами, кожен з яких складається з паперу або картону, між якими виконаний шляхом екструзії непроникний для рідких харчових продуктів і жиру шар з поліетилену. UA 122516 U (54) ВОДО-ЖИРОСТІЙКА ОСНОВА ДЛЯ КАШИРУВАННЯ АБО ГОФРУВАННЯ UA 122516 U UA 122516 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до шаруватих матеріалів із бар'єрними властивостями та може бути використана для створення водо- та жиронепроникної шаруватої основи, призначеної, в першу чергу, для виготовлення на її базі непроникних для рідких харчових продуктів та жиру пакувальних шаруватих матеріалів для подальшого вироблення упаковок різних пакувальних форм та із різним складом шарів в залежності від призначення, використання та властивостей вмісту, поміщуваного в упаковки. З рівня техніки відомий шаруватий матеріал, з якого виконаний пакувальний контейнер (патент США № 5725918, МПК B65D 5/56; B65D 5/52, опубл. 10.09.1998). Відомий шаруватий матеріал має два шари паперу і шар співполімеру етіленвінілового спирту, прикріплений між зазначеними двома шарами паперу щонайменше одним шаром зв'язуючого, причому зазначені два шари паперу є зовнішніми шарами шаруватого матеріалу, а зазначений папір включає в себе картон. До недоліків відомого матеріалу для виготовлення пакувальних контейнерів слід віднести наступне. При наявності бар'єрних властивостей внаслідок використання співполімеру етіленвінілового спирту для виготовлення відомого шаруватого матеріалу, він має такі недоліки як висока собівартість, матеріал складний у виготовленні та має додаткові шари зв'язуючого, необхідні для скріплення шару співполімеру етіленвінілового спирту із двома шарами паперу, що ускладнює технологічний процес та призводить до підвищеної випрати матеріалів, здорожчання виробництва і самого шаруватого матеріалу. При цьому співполімер етіленвінілового спирту є жорстким, має більшу жорсткість ніж поліетилен, що може призвести до утворення тріщин при згинанні шаруватого матеріалу у процесі виготовлення упаковок різних форм та при користуванні ними, шо знижує надійність відомого шаруватого матеріалу та обмежує область його застосування. До того ж відомий матеріал має високу собівартість та складний у виготовленні. Також з рівня техніки відомий комбінований пакувальний матеріал (патент РФ № 2466919, МПК B65D 65/40; B82B 1/00, опубл. 20.11.2012, бюл. № 32), що включає послідовно розташовані шари: зовнішній шар поліетилену низької щільності, що захищає матеріал від впливу вологи; товщиною від 10 до 30 мкм; несучий або формоутворювальний шар картону з 3 щільністю 200-300 г/см і товщиною від 150 до 250 мкм; шар поліетилену, що підвищує формівність несучого шару; товщиною 5-20 мкм; принаймні один бар'єрний шар, що перешкоджає проникненню газів; товщиною 10-20 мкм і шар поліетилену для термосклеювання пакувального виробу; товщиною 5-20 мкм. Недоліками відомого матеріалу є обмежена область застосування, складність виготовлення та висока вартість. Також у відомому матеріалі наявний лише один несучий шар, виконаний з картону, що знижує стійкість форми виконуваних з нього упаковок. При цьому відомий комбінований пакувальний матеріал є завершеним готовим шаруватим матеріалом для створення упаковок з визначеними властивостями та не може бути використаний як універсальна основа для виготовлення пакувальних шаруватих матеріалів із різним складом шарів та різними властивостями, такими як бар'єрні та формоутворюючі, або інші для пакування різних продуктів з різними властивостями. Найближчим аналогом вибраний пакувальний гнучкий або пластинчастий матеріал для виготовлення ємностей для харчових продуктів (патент SU 1836520, МПК D21H 27/10; B32B 29/06, опубл. 23.08.1993, бюл. № 31), що перешкоджає проникненню пахучих і смакових компонентів, і непроникний по відношенню до кисню, що включає основу з паперу або картону та бар'єрний полімерний шар, виконаний на основі співполімеру і етилового спирту. Бар'єрний шар виконаний екструзією суміші поліетилену, взятого в кількості 20-80 % від маси бар'єрного шару, з співполімером етилену і вінілового спирту і безпосередньо нанесений на основу. Також відомий матеріал може додатково включати шар, аналогічний бар'єрному шару, товщиною 5-50 мкм. До недоліків найближчого аналогу слід віднести наступне. Оскільки відомий матеріал містить лише один шар основи, виконаний з паперу або картону, не можливо забезпечити із його використанням високу стійкість форми виконуваних з нього упаковок та недостатню міцність та надійність, що обумовлені можливістю розтріскування, розривання та іншого пошкодження виготовлюваних з відомого матеріалу пакувань. Недоліками відомого матеріалу також є обмежена область застосування та висока вартість за рахунок наявності у складі матеріалів, які мають високу вартість, наприклад такого, як співполімер етилену. При цьому відомий матеріал може бути використаний для виготовлення упаковок з конкретними властивостями для визначеного призначення, та не може бути використаний як універсальна основа для створення різних пакувальних шаруватих матеріалів стійкої форми із 1 UA 122516 U 5 10 15 20 25 30 35 40 45 50 55 різним складом шарів та різними властивостями, такими як бар'єрні та формоутворюючі, або інші для пакування різних продуктів з різними властивостями, що також обмежує область його застосування. В основу корисної моделі поставлена задача створити універсальну екологічно чисту стійку, міцну, надійну водо-жиростійку основу для каширування або гофрування для створення багатошарових матеріалів стійкої форми із різними додатковими шарами в залежності від призначення та продукту, який буде упаковуватись у виконане з багатошарового матеріалу упакування та транспортуватись, зберігатись у ньому. Поставлена задача вирішується тим, що водо-жиростійка основа для каширування або гофрування, або іншого, яка включає несучий шар, непроникний для рідких харчових продуктів і жиру шар, згідно із корисною моделлю, виконана з двома несучими шарами, кожен з яких складається з паперу або картону, між якими виконаний шляхом екструзії непроникний для рідких харчових продуктів і жиру шар з поліетилену. Також згідно із корисною моделлю несучі шари, кожен з яких складається з паперу або картону, скріплені виконаним шляхом екструзії непроникним для рідких харчових продуктів і жиру шаром з поліетилену. Також згідно із корисною моделлю несучий шар, який складається з паперу або картону, 2 виконують з щільністю 35-440 г/м , а непроникний для рідких харчових продуктів і жиру шар з 2 екструдованого поліетилену – з щільністю 10-50 г/м . Також згідно із корисною моделлю водо-жиростійка основа для каширування або гофрування містить папір або картон та поліетилен, при наступному співвідношенні компонентів, мас. % папір або картон 58-95 поліетилен 5 %-42. Перераховані ознаки запропонованого технічного рішення стосовно водо-жиростійкої основи для каширування або гофрування є суттєвими ознаками корисної моделі, що заявляється, а їх сукупність забезпечує досягнення очікуваного технічного результату – підвищення, порівняно із прототипом, жорсткості, надійності з виключенням утворення тріщин при створенні та використанні пакувальних форм, забезпечення більш високих міцнісних характеристик основи, як наслідок, підвищення бар'єрних властивостей, збільшення надійності та ресурсу експлуатації, здешевленні. При цьому із використанням заявленої основи забезпечується висока стійкість форми виконуваних з нього упаковок та висока міцність, надійність та зносостійкість. Також з використанням заявленої основи досягається можливість моделювати та отримувати шаруваті матеріали для виготовлення упаковок, тари та іншого з підвищеною стійкістю форм, підвищеними показниками міцності, строком використання, підвищеною зносостійкістю пакувальних форм з підвищеними бар'єрними властивостями. Також досягається можливість приєднувати з обох боків заявленої основи необхідні для варіанту використання шари різних матеріалів. При цьому заявлену водо-жиростійку основу можливо гофрувати, каширувати та виконувати інші технологічні операції із використанням заявленої водо-жиростійкої основи для створення різних пакувальних шаруватих матеріалів з різними властивостями. При цьому заявлене технічне рішення відповідає екологічним нормам. Причинно-наслідковий зв'язок суттєвих ознак запропонованого рішення з технічним результатом, що досягається, полягає в наступному. Виконання корисної моделі з двома несучими шарами, кожен з яких складається з паперу або картону, між якими виконаний шляхом екструзії непроникний для рідких харчових продуктів і жиру шар з поліетилену забезпечує виключення утворення тріщин, розривів при виконанні пакувальних форм, оскільки основа містить скріплені екструдованим поліетиленом два несучих шари з паперу або картону, що водночас забезпечує надійне скріплення шарів, монолітність матеріалу і робить його кріпким, жорстким та одночасно еластичним, що в свою чергу забезпечує підвищення, порівняно із прототипом, жорсткості, надійності з виключенням утворення тріщин при використанні та створенні пакувальних форм, забезпечення більш високих міцнісних характеристик основи, як наслідок, збільшення надійності, підвищення бар'єрних властивостей та ресурсу експлуатації. При цьому із використанням заявленої основи забезпечується висока стійкість форми виконуваних з нього упаковок з підвищеними бар'єрними властивостями та висока міцність, еластичність, надійність та зносостійкість. Забезпечується можливість створення матеріалів для виробництва упаковок товарів широкого спектру промислової і продуктової груп. Також оскільки у сукупності ознак як непроникний для рідких харчових продуктів і жиру шар 2 UA 122516 U 5 10 15 20 25 30 35 40 45 50 55 використаний поліетилен, досягається і здешевлення заявленої основи, універсальність та розширення області застосування із забезпеченням можливості створення багатьох пакувальних шаруватих матеріалів високої якості із підвищеною стійкістю, надійністю та зносостійкістю. При виконанні несучого шару, який складається з паперу або картону, з щільністю 35-440 2 г/м , а непроникного для рідких харчових продуктів і жиру шару з екструдованого поліетилену – 2 з щільністю 10-50 г/м , та при вказаному співвідношенні компонентів досягається можливість створення водо-жиростійкої основи для каширування або гофрування одночасно жорсткої та еластичної з підвищеною міцністю, надійністю, зносостійкістю, та із підвищеними бар'єрними властивостями. Подальша суть корисної моделі пояснюється спільно з кресленням, на якому виконано схематичне зображення поперечного перерізу одного з можливих варіантів виконання водожиростійкої основи для каширування або гофрування. Запропонована водо-жиростійка основа для каширування або гофрування включає два несучих шари 1, 2, що складаються з паперу або картону, які з'єднані непроникним для рідких харчових продуктів і жиру шаром з поліетилену 3, який виконаний шляхом екструзії. Несучий 2 шар, який складається з паперу або картону, може бути виконаний з щільністю 35-440 г/м , а непроникний для рідких харчових продуктів і жиру шар з екструдованого поліетилену – з 2 щільністю 10-50 г/м в залежності від подальшого використання за призначенням із створенням пакувального шаруватого матеріалу із визначеними відповідними властивостями для виготовлення пакування для відповідної групи промислових або харчових продуктів з потрібними бар'єрними властивостями та жорсткістю, еластичністю, міцністю із можливістю створення стійких форм. Заявлена водо-жиростійка основа для каширування або гофрування може містити папір або картон, що входить до складу двох несучих шарів у сукупності, та поліетилен у наступному співвідношенні компонентів, мас.: папір або картон 58 % – 95 %, поліетилен 5 % – 42 % в залежності від потрібних властивостей для створення відповідного комбінованого матеріалу з відповідними необхідними бар'єрними властивостями та жорсткістю, еластичністю, міцністю із можливістю створення стійких форм упаковок. Виконують заявлену водо-жиростійку основу для каширування або гофрування наступним чином. В одному з можливих варіантів виконання із використанням відповідного обладнання на нижній несучий шар 1 наносять методом екструзії шляхом поливу розплавлений поліетилен марки LDPE або LLDPE або HDPE або інших. На розплавлений гарячий поліетилен наносять другий несучий шар 2. У процесі виконання водо-жиростійкої основи для каширування або гофрування шари стискають із використанням відповідних конструктивних елементів обладнання. Готову водо-жиростійку основу для каширування або гофрування використовують за призначенням. При необхідності готову водо-жиростійку основу гофрують для подальшого використання. Зовнішня поверхня несучого шару 1 або несучого шару 2 водо-жиростійкої основи може кашируватись із нанесенням друкованої продукції. Використовуючи заявлену універсальну водо-жиростійку основу для каширування або гофрування, можливо створювати будь-яку багатошарову структуру, з якої можливо виконувати упаковки різноманітних форм та для різних продуктів, виходячи з вимог сучасного ринку і цілей виробників продукції із високою стійкістю форм, підвищеними бар'єрними властивостями, підвищеною надійністю, міцністю, екологічно чисті та із зниженою вартістю. У відомих джерелах патентної та іншої науково-технічної інформації не виявлено матеріалів і зразків водо-жиростійких основ для каширування або гофрування із заявленою сукупністю суттєвих ознак, тому представлене технічне рішення відповідає критерію "новизна". Заявлене технічне рішення перевірене на практиці. Запропонована водо-жиростійка основа для каширування або гофрування не містить у своєму складі жодних матеріалів та технологічних процесів, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема, у галузі виробництва шаруватих матеріалів, а отже, є придатною для промислового застосування, має технічні та інші переваги перед відомими аналогами, що підтверджує можливість досягнення технічного результату об'єктом, що заявляється. 3 UA 122516 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Водо-жиростійка основа для каширування або гофрування, яка включає непроникний для рідких харчових продуктів і жиру шар, несучий шар, яка відрізняється тим, що виконана з двома несучими шарами, кожен з яких складається з паперу або картону, між якими виконаний шляхом екструзії непроникний для рідких харчових продуктів і жиру шар з поліетилену. 2. Водо-жиростійка основа для каширування або гофрування за п. 1, яка відрізняється тим, що несучі шари, кожен з яких складається з паперу або картону, скріплені виконаним шляхом екструзії непроникним для рідких харчових продуктів і жиру шаром з поліетилену. 3. Водо-жиростійка основа для каширування або гофрування за п. 1, яка відрізняється тим, що 2 несучий шар, який складається з паперу або картону, виконують з щільністю 35-440 г/м , а непроникний для рідких харчових продуктів і жиру шар з екструдованого поліетилену - з 2 щільністю 10-50 г/м . 4. Водо-жиростійка основа для каширування або гофрування за п. 1, яка відрізняється тим, що містить папір або картон та поліетилен, при наступному співвідношенні компонентів, мас. %: папір або картон 58-95 поліетилен 5-42. Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
