Установка для наклеювання акцизних марок

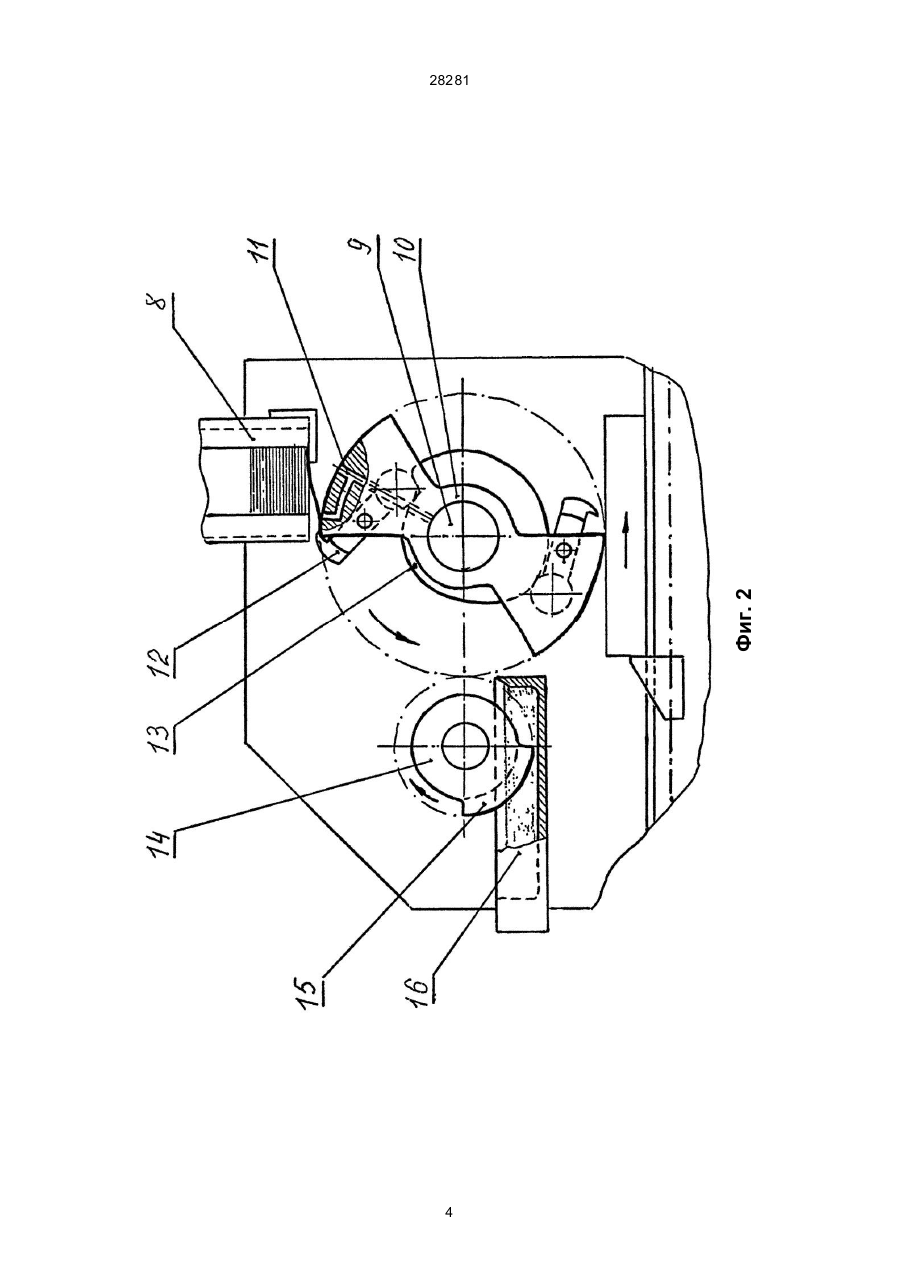

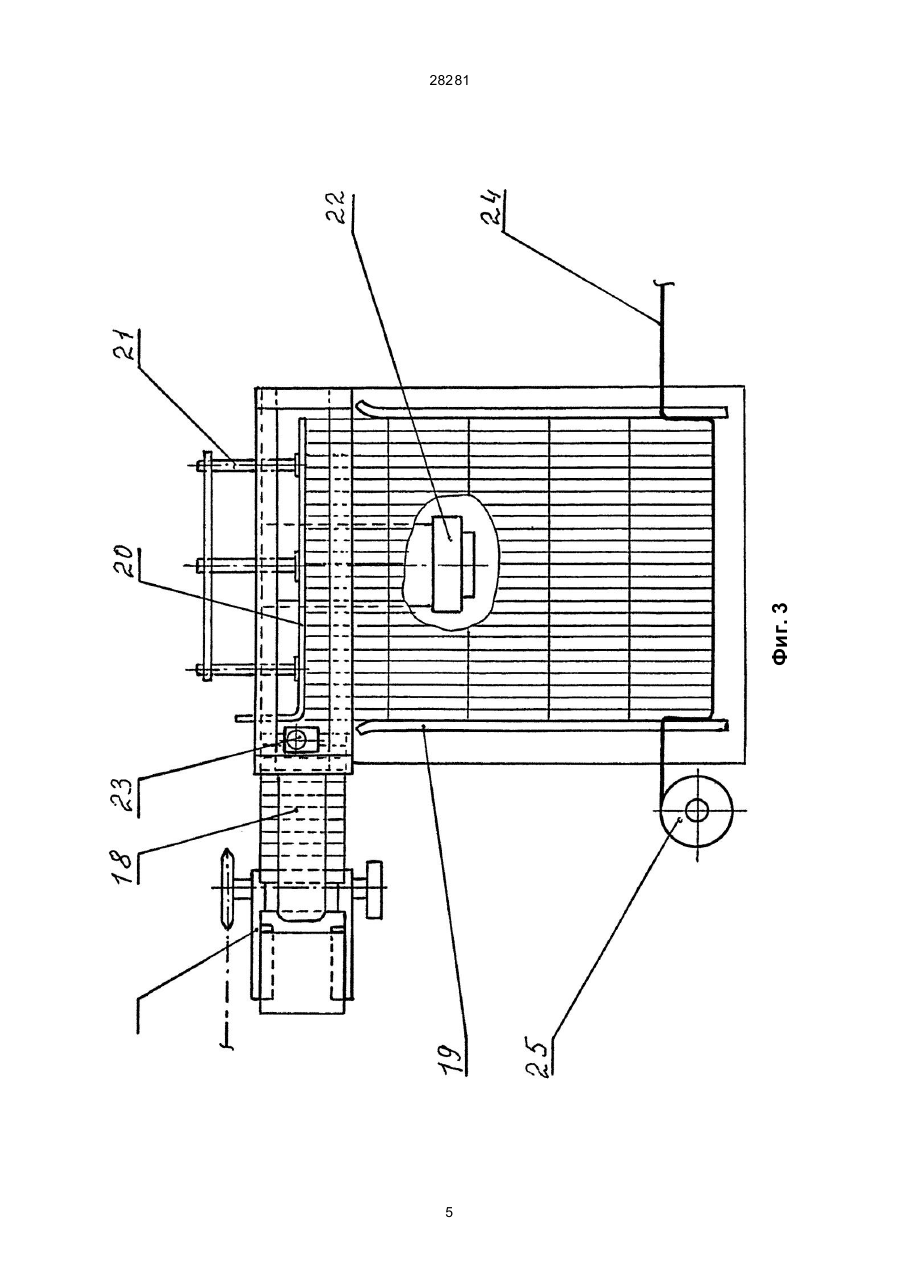

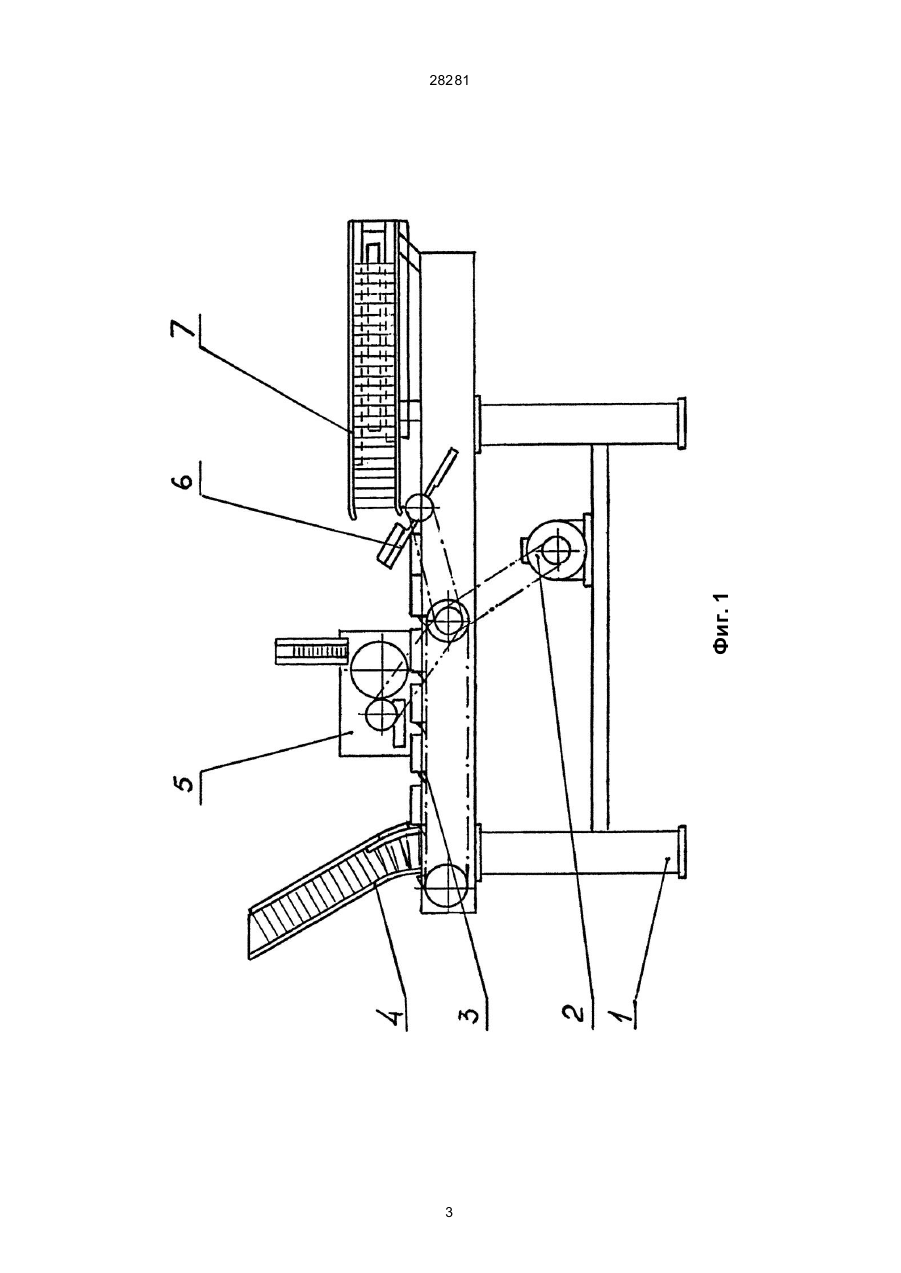

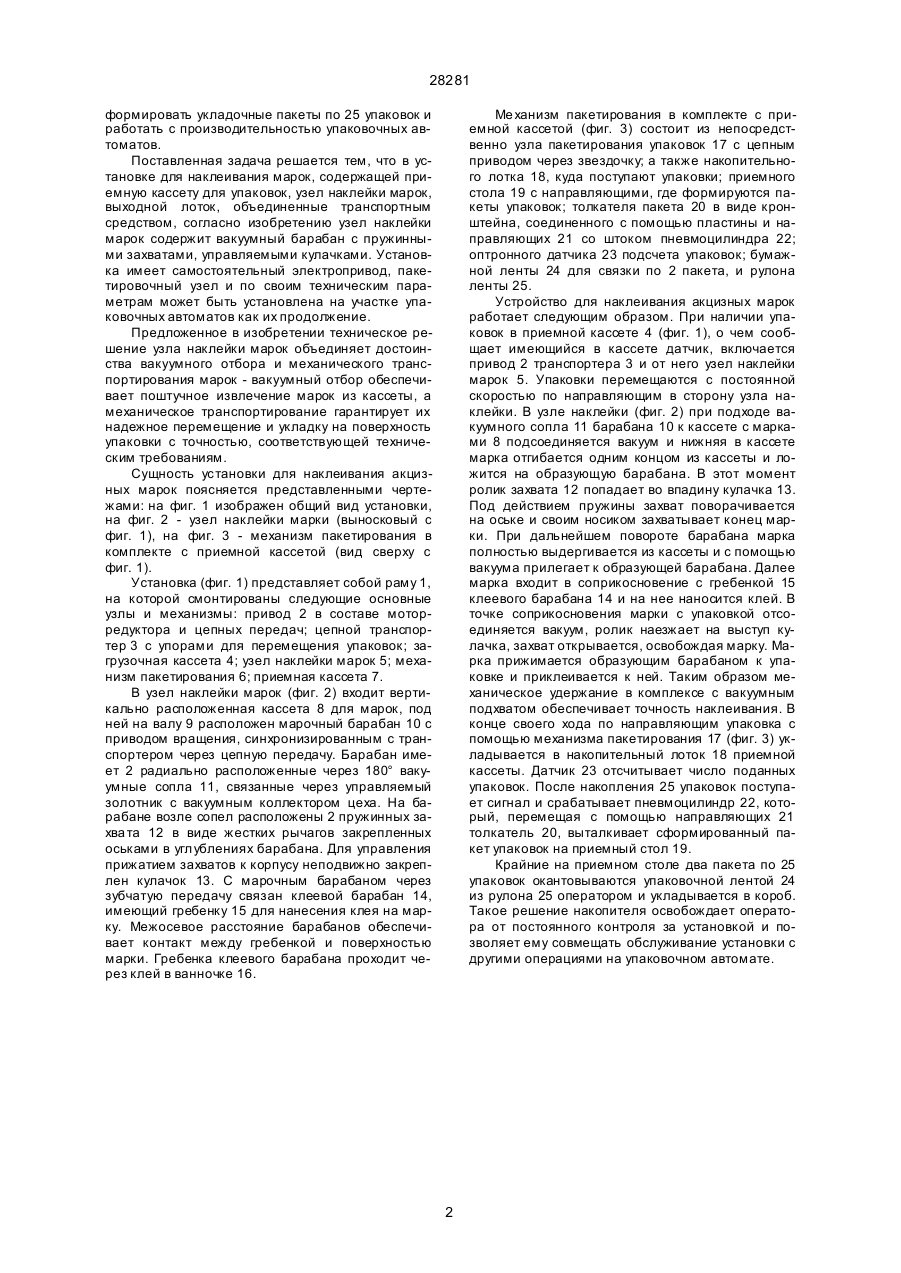

Установка для наклеивания акцизных марок, содержащая узел наклейки марок и механизм пакетирования, связанные цепным транспортером, а также загрузочную и приемные кассеты для упаковок, отличающаяся тем, что узел наклейки марок содержит вакуумный барабан с пружинными захватами, управляемыми кулачками. (19) (21) 96041338 (22) 05.04.1996 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Кір'янов Олег Федорович, Луговий Анатолій Васильович, Кіріченко Микола Григорович, Мотолига Володимир Федорович, Сергієнко Віталій Васильович (73) КРЕМЕНЧУЦЬКИЙ ФІЛІАЛ ХАРКІВСЬКОГО ДЕРЖАВНОГО ПОЛІТЕХНІЧНОГО УНІВЕРСИТЕТУ 28281 формировать укладочные пакеты по 25 упаковок и работать с производительностью упаковочных автоматов. Поставленная задача решается тем, что в установке для наклеивания марок, содержащей приемную кассету для упаковок, узел наклейки марок, выходной лоток, объединенные транспортным средством, согласно изобретению узел наклейки марок содержит вакуумный барабан с пружинными захватами, управляемыми кулачками. Установка имеет самостоятельный электропривод, пакетировочный узел и по своим техническим параметрам может быть установлена на участке упаковочных автоматов как их продолжение. Предложенное в изобретении техническое решение узла наклейки марок объединяет достоинства вакуумного отбора и механического транспортирования марок - вакуумный отбор обеспечивает поштучное извлечение марок из кассеты, а механическое транспортирование гарантирует их надежное перемещение и укладку на поверхность упаковки с точностью, соответствующей техническим требованиям. Сущность установки для наклеивания акцизных марок поясняется представленными чертежами: на фиг. 1 изображен общий вид установки, на фиг. 2 - узел наклейки марки (выносковый с фиг. 1), на фиг. 3 - механизм пакетирования в комплекте с приемной кассетой (вид сверху с фиг. 1). Установка (фиг. 1) представляет собой раму 1, на которой смонтированы следующие основные узлы и механизмы: привод 2 в составе моторредуктора и цепных передач; цепной транспортер 3 с упорами для перемещения упаковок; загрузочная кассета 4; узел наклейки марок 5; механизм пакетирования 6; приемная кассета 7. В узел наклейки марок (фиг. 2) входит вертикально расположенная кассета 8 для марок, под ней на валу 9 расположен марочный барабан 10 с приводом вращения, синхронизированным с транспортером через цепную передачу. Барабан имеет 2 радиально расположенные через 180° вакуумные сопла 11, связанные через управляемый золотник с вакуумным коллектором цеха. На барабане возле сопел расположены 2 пружинных захва та 12 в виде жестких рычагов закрепленных оськами в углублениях барабана. Для управления прижатием захватов к корпусу неподвижно закреплен кулачок 13. С марочным барабаном через зубчатую передачу связан клеевой барабан 14, имеющий гребенку 15 для нанесения клея на марку. Межосевое расстояние барабанов обеспечивает контакт между гребенкой и поверхностью марки. Гребенка клеевого барабана проходит через клей в ванночке 16. Ме ханизм пакетирования в комплекте с приемной кассетой (фиг. 3) состоит из непосредственно узла пакетирования упаковок 17 с цепным приводом через звездочку; а также накопительного лотка 18, куда поступают упаковки; приемного стола 19 с направляющими, где формируются пакеты упаковок; толкателя пакета 20 в виде кронштейна, соединенного с помощью пластины и направляющих 21 со штоком пневмоцилиндра 22; оптронного датчика 23 подсчета упаковок; бумажной ленты 24 для связки по 2 пакета, и рулона ленты 25. Устройство для наклеивания акцизных марок работает следующим образом. При наличии упаковок в приемной кассете 4 (фиг. 1), о чем сообщает имеющийся в кассете датчик, включается привод 2 транспортера 3 и от него узел наклейки марок 5. Упаковки перемещаются с постоянной скоростью по направляющим в сторону узла наклейки. В узле наклейки (фиг. 2) при подходе вакуумного сопла 11 барабана 10 к кассете с марками 8 подсоединяется вакуум и нижняя в кассете марка отгибается одним концом из кассеты и ложится на образующую барабана. В этот момент ролик захвата 12 попадает во впадину кулачка 13. Под действием пружины захват поворачивается на оське и своим носиком захватывает конец марки. При дальнейшем повороте барабана марка полностью выдергивается из кассеты и с помощью вакуума прилегает к образующей барабана. Далее марка входит в соприкосновение с гребенкой 15 клеевого барабана 14 и на нее наносится клей. В точке соприкосновения марки с упаковкой отсоединяется вакуум, ролик наезжает на выступ кулачка, захват открывается, освобождая марку. Марка прижимается образующим барабаном к упаковке и приклеивается к ней. Таким образом механическое удержание в комплексе с вакуумным подхватом обеспечивает точность наклеивания. В конце своего хода по направляющим упаковка с помощью механизма пакетирования 17 (фиг. 3) укладывается в накопительный лоток 18 приемной кассеты. Датчик 23 отсчитывает число поданных упаковок. После накопления 25 упаковок поступает сигнал и срабатывает пневмоцилиндр 22, который, перемещая с помощью направляющих 21 толкатель 20, выталкивает сформированный пакет упаковок на приемный стол 19. Крайние на приемном столе два пакета по 25 упаковок окантовываются упаковочной лентой 24 из рулона 25 оператором и укладывается в короб. Такое решение накопителя освобождает оператора от постоянного контроля за установкой и позволяет ему совмещать обслуживание установки с другими операциями на упаковочном автомате. 2 Фиг. 1 28281 3 Фиг. 2 28281 4 Фиг. 3 28281 5 28281 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
