Затвор для ємкості з газованою рідиною

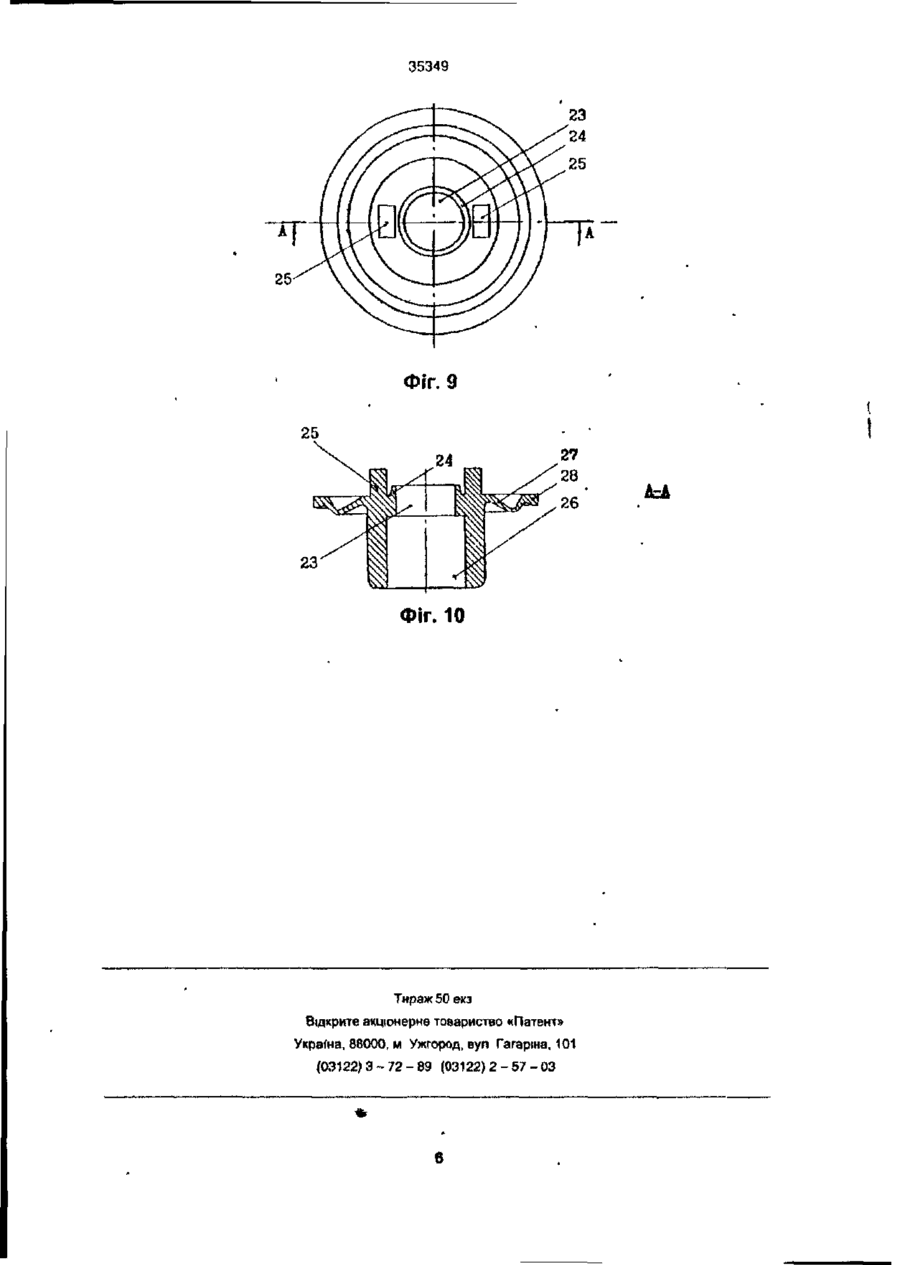

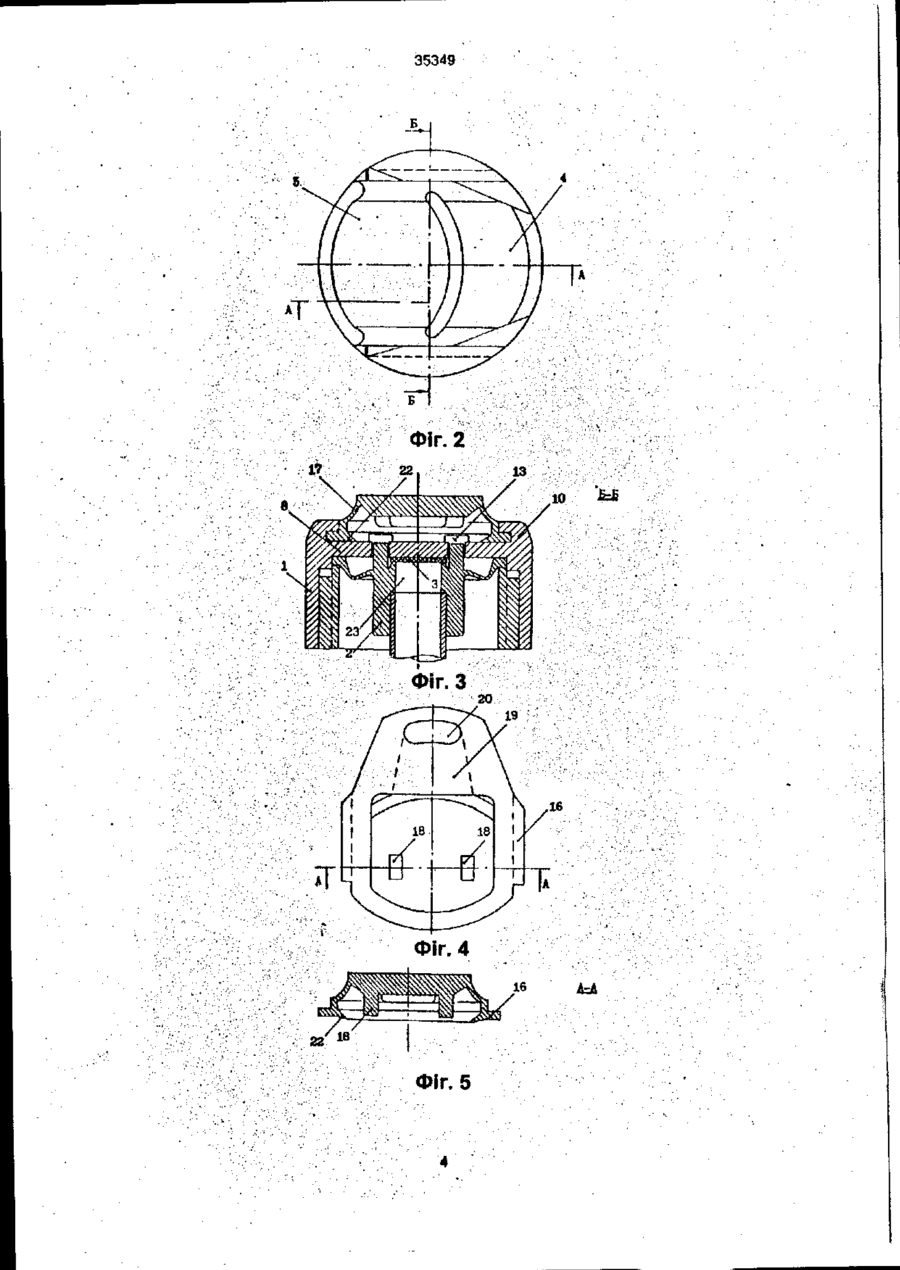

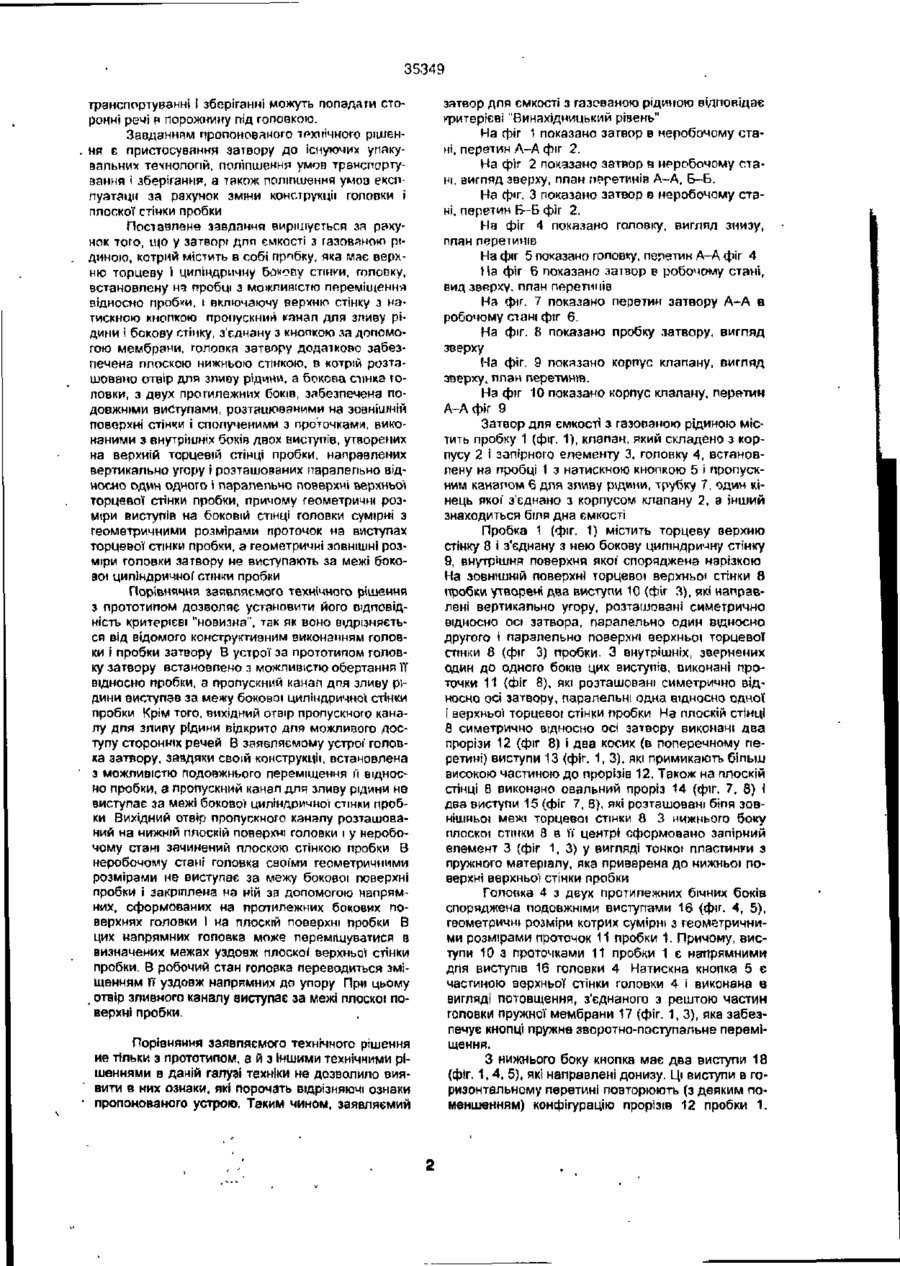

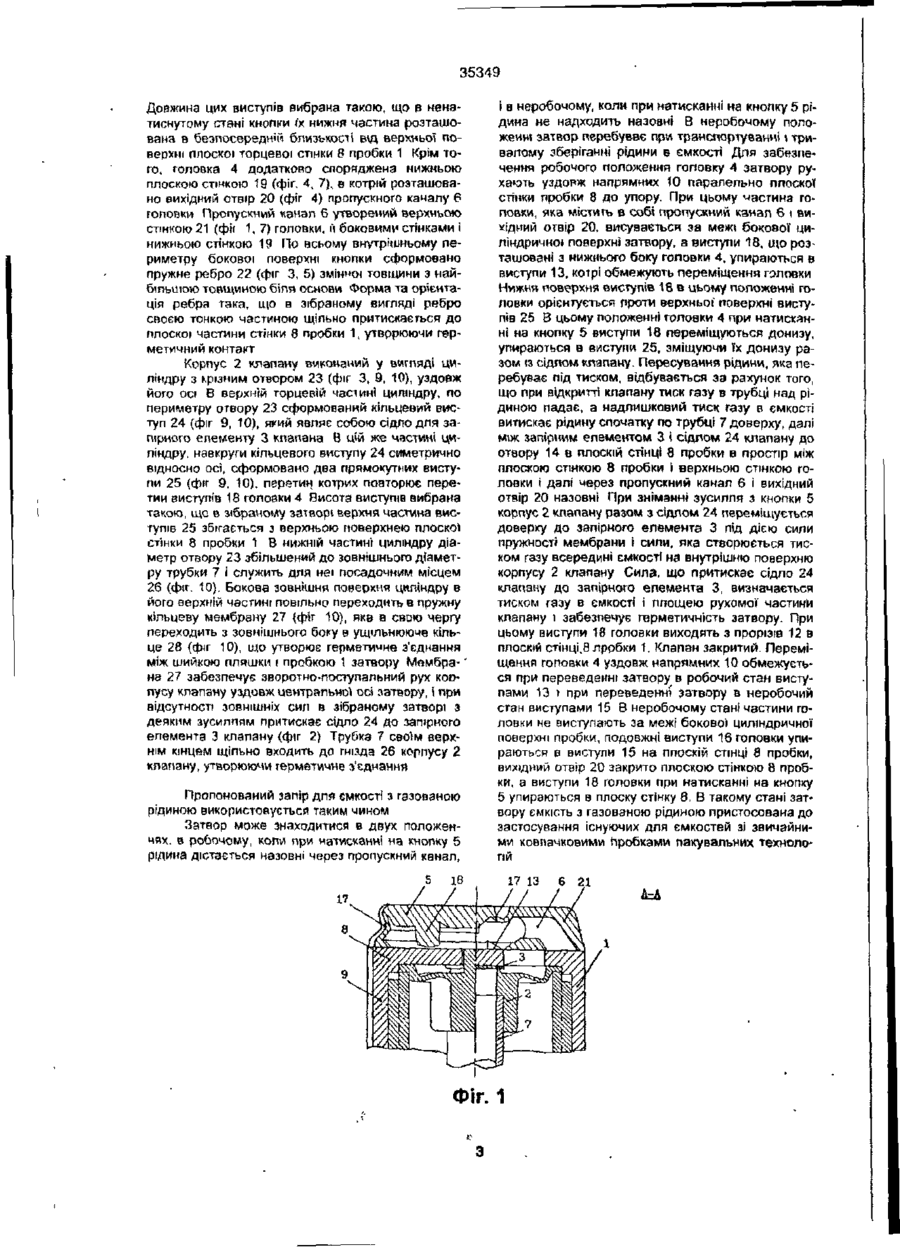

Затвор для ємкосл з газовзною рідиною що містить в собі пробку яка має верхню торцеву t циліндричну бокову стінки трубку з'єднану а пробкою головку яка встановлена на пробці з мочоіивістю переміщений відносно неї і яка включає верхню стінку з на іискною кнопкою пропускний канал для зливу рідини і бокову стінку, яка з'єднана з верхньою за допомогою мембрани який відрізняється тим, що головка ззтвору додатково осна щена плоскою нижньою стінкою є якій розташовано пропускний канал для зпиву рідини а бокова стінка головки з двох протилежних боків оснащена подовжніми виступами, які розташовані на ЗОВНІШНІЙ поверхні синки перпендикулярно їй і спряжені з проточками які виконані з внутрішніх боків виступів що утворені на верхній торцевій СТІНЦІ пробки і направлені вертикально угору і розташовані паралельно один до другого і паралельно відносно поверхні верхньої торцевої стінки пробки, причому геометричні розміри виступів на боковій СТІНЦІ гопоаки сумірні з геометричними розмірами проточок на виступах торцевої стінки пробки а ЗОВНІШНІ розміри головки затвору не виступають за межі бокової циліндричної стінки пробки Винахід належить до затворів а саме до затворів з пружного пластмасового матеріалу для герметичної закупорки пляшок які містять в собі газоеану рідину а також забезпечуючих "сісткоое витрачання рідини з посудини за рахунок надлиш кового тиску усередині смкості який створюється газованою рідиною Відомий затвор для ємкості описаний в авторському СВІДОЦТВІ СРСР № 874491 МПК B65D47/04, який містить в собі пробку котра має плоску стінку і бокову циліндричну з внутрішньою нарізкою гоповку в якій сформовано пропускний канап для зливу рідини, шток з натискною кнопкою і запірним елементом який установлено уздовж центральної осі затвору Крім того ємкість для рі дини включає встановлену у зливному отворі клапанну будову Для добуття рідини з ємкості необхідно відгвинтити пробку і в зливчий отвір вкрутити головку, потім натиснути на кнопку штоку, відкриваючи пропускний канал через який зливають ptдину непридатний для ємкостей без клапанних устроїв Р пляшок що обмежує його застосування Найбільш близьким до заявляемого є затвор дпя ємкості з газованою рідиною (див заявку України 98084590 МПК B65D41/04 від 26 08 1998 р автор Цапко М Д ), який містить в собі пробку, котра має плоску торцеву і циліндричну бокову стінки, клапан який включає корпус з запірним елементом гоповку з натискною кнопкою і каналом для зливу рідини встановлену на пробці, і трубку, один кінець котрої з'єднаний з клапаном, а другий розташований біпя дна ємкості Суттєвим є те що У цьому винаході вирішено задачу умов збе рігання і транспортування однак недостатньо передбачено умови експлуатації Наприклад для добування рідини э ємкості необхідно провести попереднє підготування відвернути пробку в зливному отворі та вкрутити в нього головку Крім того затвор застосовується тільки для ємкостей які забезпечено клапанним устроєм в зливному отвор* і запірний елемент сформований в тілі ПЛОСКО) СТІН КИ пробки а корпус клапану виконано у вигляді циліндру з крізним отвором уздовж його oct у верхній частині котрого по периметру отвору сформовано кільцевий виступ а зовнішня бокова поверхня циліндру переходить в тонку кіпьцеву мембрану яка в свою чергу переходить з зовнішнього боку в ущільнююче кільце при цьому корпус встановлений з можливістю зворотно-поступального переміщення уздовж осі симетрії У даному винаході вирішена задача надійності роботи клапану, однак з причини того, що пропускний канал для зливу рідини виконано у вигляді носика який виступає за межу циліндрично) бокової стінки затвору виникають труднощі при користуванні поширеною технологією упакування ємкостей, а через отвір пропускного каналу при СП со ю со 35349 транспортуванні і зберіганні можуть попадати сторонні речі в порожнину під головкою. Завданням пропонованого ІРХНІЧНОГО рішення є пристосування затвору до існуючих упакувапьних технологій, поліпшення умов транспортування і зберігання, а також поліпшення умов експлуатації за рахунок зміни конструкції головки і плоскої стінки пробки Поставлене завдання вирішується за рахунок того, що у затвор? дпп ємкості з газовяною рідиною, котрий містить в собі прпбку, яка має верхню торцеву і циліндричну бокову стінси, головну, встановлену нч пробці з можливістю переміщення відносно пробки, і включаючу верхню стінку з натискною кнопкою пропускний канап для зливу рідини і бокову стінку, з'єднану з кнопкою за допомогою мембрани, головка затвору додатково забезпечена плоскою нижньою стінкою, в котрій розташовано отвір для зливу рідини, а бокова синка головки, з двух протилежних Соків, забезпечена подовжніми виступами, розташованими на зовнішній поверхні стінки і сполученими з проточками, виконаними з внутрішніх боків двох виступів, утворених на верхній торцевій стінці пробки, направлених вертикально угору і розташованих паралельно відносно один одного і паралельно поверхні верхньої торцевої стінки пробки, причому геометричні розміри виступів на боковій стінці головки сумірні з геометричними розмірами проточок на виступах торцевої стінки пробки, а геометричні зовнішні розміри головки затвору не виступають за межі боково» циліндричної' стінки пробки Порівняння заявляемого технічного рішення з прототипом дозволяє установити його відповідність критерієві "новизна", так як воно відрізняється від відомого конструктивним виконанням головки і пробки затвору В устрої за прототипом головку затвору встановлено з можливістю обертання її відносно пробки, а пропускний канап дпя зливу рідини виступав за межу бокової циліндричної стінки пробки Крім того, вихідний отвір пропускного каналу для злиру рідини відкрито дпя можливого доступу сторонніх речей В заявляемому устрої головка затвору, завдяки своїй конструкції, встановлена з можливістю подовжнього переміщення її відносно пробки, а пропускний канал для зливу рідини не виступає за межі бокової циліндричної стінки пробки Вихідний отвір пропускного каналу розташований на нижній плоскій поверхні головки і у неробочому стані зачинений плоскою стінкою пробки В неробочому стані головка своїми геометричними розмірами не виступає за межу бокової поверхні пробки і закріплена на ній за допомогою напрямних, сформованих на протилежних бокових поверхнях головки і на плоскій поверхні пробки В цих напрямних головка може переміщуватися в визначених межах уздовж плоскої верхньої стінки пробки. В робочий стан головка переводиться зміщенням ЇЇ уздовж напрямних до упору При цьому , отвір зливного каналу виступає за межі плоскої поверхні пробки. Порівняння заявляемого технічного рішення не тільки з прототипом, а й з іншими технічними рішеннями в даній галузі техніки не дозволило виявити в них ознаки, які порочать відрізняючі ознаки пропонованого устрою. Таким чином, заявляємий затвор для ємкості з газованою рідиною відповідає критерієві "Винахідницький рівень" На фіг 1 показано затвор в неробочому стані, перетин А-А фіг 2. Via фіг 2 показано затвор в нрробочому стані, вигляд зверху, план перетинів А-А, Б-Б. На фіг. З показано затвор в неробочому стані, перетин Б-Бфіг 2. На фіг 4 показано головку, вигляд знизу, план перетинів На фіг 5 показано гоповку, перетик А-А фіг 4 На фіг 6 показано затвор в робочому стані, вид зверху, план перетинів На фіг. 7 показано перетин затвору А-А в робочому стані фіг 6. На фіг. 8 показано пробку затвору, вигпяд зверху На фіг. 9 показано корпус клапану, вигляд зверху, план перетинів. На фіг 10 показано корпус клапану, перетин А-А фіг 9 Затвор для ємкості з газоозною рідиною містить пробку 1 (фіг. 1), клапан, який складено з корпусу 2 і запірного елементу 3, головку 4, встановлену на пробці 1 з натискною кнопкою 5 і пропускним каналом 6 для зливу рідини, трубку 7. один кінець якої' з'єднано з корпусом клапану 2, э інший знаходиться біпя дна ємкості Пробка 1 (фіг. 1) містить торцеву верхню стінку 8 і з'єднану з нею бокову циліндричну стінку 9, внутрішня поверхня якої споряджена нарізкою На зовнішній поверхні торцевої верхньої стінки 8 пробки утворені два виступи 10 (фіг Я), які направлені вертикально угору, розташовані симетрично відносно осі затвора, паралельно один відносно другого і паралельно поверхні верхньої торцевої стінки 8 (фіг 3) пробки. З внутрішніх, звернених один до одного боків цих виступів, виконані проточки 11 (фіг 8), які розташовані симетрично відносно осі затвору, паралельні одна відносно одної І верхньої торцевої стінки пробки На плоскій стінці 8 симетрично відносно осі затвору виконані два прорізи 12 (фіг 8) і два косих (в поперечному перетині) виступи 13 (фіг. 1, 3), які примикають більш високою частиною до прорізів 12, Також на плоскій стінці 8 виконано овальний проріз 14 (фіг. 7, 8) і два виступи 15 (фіг 7, 8), які розташовані біпя зовнішньої межі торцевої стінки 8 3 нижнього боку плоскої стінки 8 в її центрі сформовано запірний елемент 3 (фіг 1, 3) у вигляді тонкої пластинки з пружного матеріалу, яка приварена до нижньої поверхні верхньої стінки пробки Головка 4 з двух протипежних бічних боків споряджена подовжніми виступами 16 (фіг. 4, 5), геометричні розміри котрих сумірні з геометричними розмірами проточок 11 пробки 1. Причому, виступи 10 з проточками 11 пробки 1 є напрямними для виступів 16 головки 4 Натискна кнопка 5 є частиною верхньої стінки головки 4 і виконана в аигляді потовщення, з'єднаного з рештою частин головки пружної мембрани 17 (фіг. 1, 3), яка забезпечує кнопці пружне зворотно-поступальне переміщення. З нижнього боку кнопка має два виступи 18 (фіг. 1, 4, 5), які направлені донизу. Ці виступи в горизонтальному перетині повторюють (з деяким поменшенням) конфігурацію прорізів 12 пробки 1. 35349 Довжина цих виступів вибрана такого, що в ненатиснутому стані кнопки їх нижня частина розташована в безпосередній близькості від верхньої поверхні плоскої торцевої слнки 8 пробки 1 Крім того, головка 4 додатково споряджена нижньою плоскою стінкою 19 (фіг. 4, 7), в котрій розташовано вихідний отвір 20 (фіг 4) пропускного каналу 6 головки Пропускний канап Є утворений верхньою стінкою 21 (фіг 1, 7) головки, її боковими стінками і нижньою стінкою 19 По всьому внутрішньому периметру бокової поверхні кнопки сформовано пружне ребро 22 (фіг 3, 5) змінної товщини з найбільшою товщиною біля основи Форма та орієнтація ребра така, що в зібраному вигляді ребро своєю тонкою частиною щільно притискається до плоскої частини стінки 8 пробки 1, утворюючи герметичний контакт Корпус 2 клапану виконаний у вигляді циліндру з крізним отвором 23 (фіг 3, 9. 10), уздовж його осі В верхній торцевій частині циліндру, по периметру отвору 23 сформований кільцевий виступ 24 (фіг 9, 10), який являє собою сідло для запірного елементу 3 клапана В цій же частині циліндру, навкруги кільцевого виступу 24 симетрично відносно осі, сформовано два прямокутних виступи 25 (фіг 9, 10). перетин котрих повторює перетин виступів 18 голоаки 4 Висота виступів вибрана такою, ще в зібраному затворі верхня частина виступів 25 збігається з верхньою поверхнею плоскої стінки 8 пробки 1 В нижній частині циліндру діаметр отвору 23 збільшений до зовнішнього діаметру трубки 7 і служить для неї посадочним місцем 26 (фіг, 10). Бокова зовнішня поверхня циліндру в його верхній частині повільно переходить в пружну кільцеву мембрану 27 (фіг 10), яка в свою чергу переходить з зовнішнього боку в ущільнююче кільце 28 (фіг 10), що утворює герметичне з'єднання між шийкою пляшки і пробкою 1 затвору Мембрана 27 забезпечує зворотно-поступапьний рух корпусу клапану уздовж центральної осі затвору, і при відсутності зовнішніх сил в зібраному затворі з деяким зусиллям притискає сідло 24 до запірного елемента 3 клапану (фіг 2) Трубка 7 своїм верхнім кінцем щільно входить до гнізда 26 корпусу 2 клапану, утворюючи герметичне з'єднання Пропонований запір для ємкості з гдзованою рідиною використовується таким чином Затвор може знаходитися в двух положениях, в робочому, к о т і при натисканні на кнопку 5 рідина дістається назовні через пропускний канал, і в неробочому, коли при натисканні на кнопку 5 рідина не надходить назовні В неробочому положенні затвор перебуває при транспортуванні > тривалому зберіганні рідини в ємкості Для забезпечення робочого положення головку 4 затвору рухають уздовж напрямних 10 паралельно плоскої стінки пробки 8 до упору. При цьому частина гоповки, яка містить в собі пропускний канап 6 і виУІДИИЙ отвір 20, висувається за межі бокової циліндричної поверхні затвору, а виступи 18, що розташовані з нижнього боку головки 4, упираються в виступи 13, котрі обмежують переміщення головки Нижня поверхня виступів 18 в цьому положенні головки орієнтується проти верхньої' поверхні виступів 25 В цьому положенні головки 4 при натисканні на кнопку 5 виступи 18 переміщуються донизу, упираються в виступи 25, зміщуючи їх донизу разом із сідлом клапану. Пересування рідини, яка перебуває під тиском, відбувається за рахунок того, що при відкритті клапану тиск газу в трубці над рідиною падає, а надлишковий тиск газу в ємкості витискає рідину спочатку по трубці 7 доверху, далі між запірним елементом 3 і сідлом 24 клапану до отвору 14 в плоскій стінці 8 пробки в простір між плоскою стійкою 8 пробки і верхньою стінкою головки і далі через пропускний канал 6 і вихідний отвір 20 назовні При зніманні зусилля з кнопки 5 корпус 2 клапану разом з сідлом 24 переміщується доверху до запірного елемента 3 під дією сили пружності мембрани і сили, яка створюється тиском газу всередині ємкості на внутрішню поверхню корпусу 2 клапану Сила, що притискає сідло 24 клапану до запірного елемента 3, визначається тиском газу в ємкості і площею рухомої частини клапану і забезпечує герметичність затвору. При цьому виступи 18 головки виходять з прорізів 12 в плоскій стінці.8 лробки 1. Клапан закритий. Переміщення гоповки 4 уздовж напрямних 10 обмежується при переведенні затвору в робочий стан виступами 13 t при переведенні затвору в неробочий стан виступами 15 В неробочому стані частини головки не виступають за межі бокової циліндричної поверхні пробки, подовжні виступи 16 головки упираються в виступи 15 на плоскій стінці 8 пробки, вихідний отвір 20 закрито плоскою стінкою 8 пробки, а виступи 18 головки при натисканні на кнопку 5 упираються в плоску стінку 8. В такому стані затвору ємкість з газованою рідиною пристосована до застосування існуючих для ємкостей зі звичайними ковпачковими пробками пакувальних технологій 17 13 ФІГ. 1 6 2.1 35349 Фіг. 2 Фіг. 4 Фіг. 5 35349 IS Фіг. 6 15 35349 Фїг. 9 А=А Фіг. 10 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (№5122)3-72-89 (03122)2-57-03
