Контактний пристрій

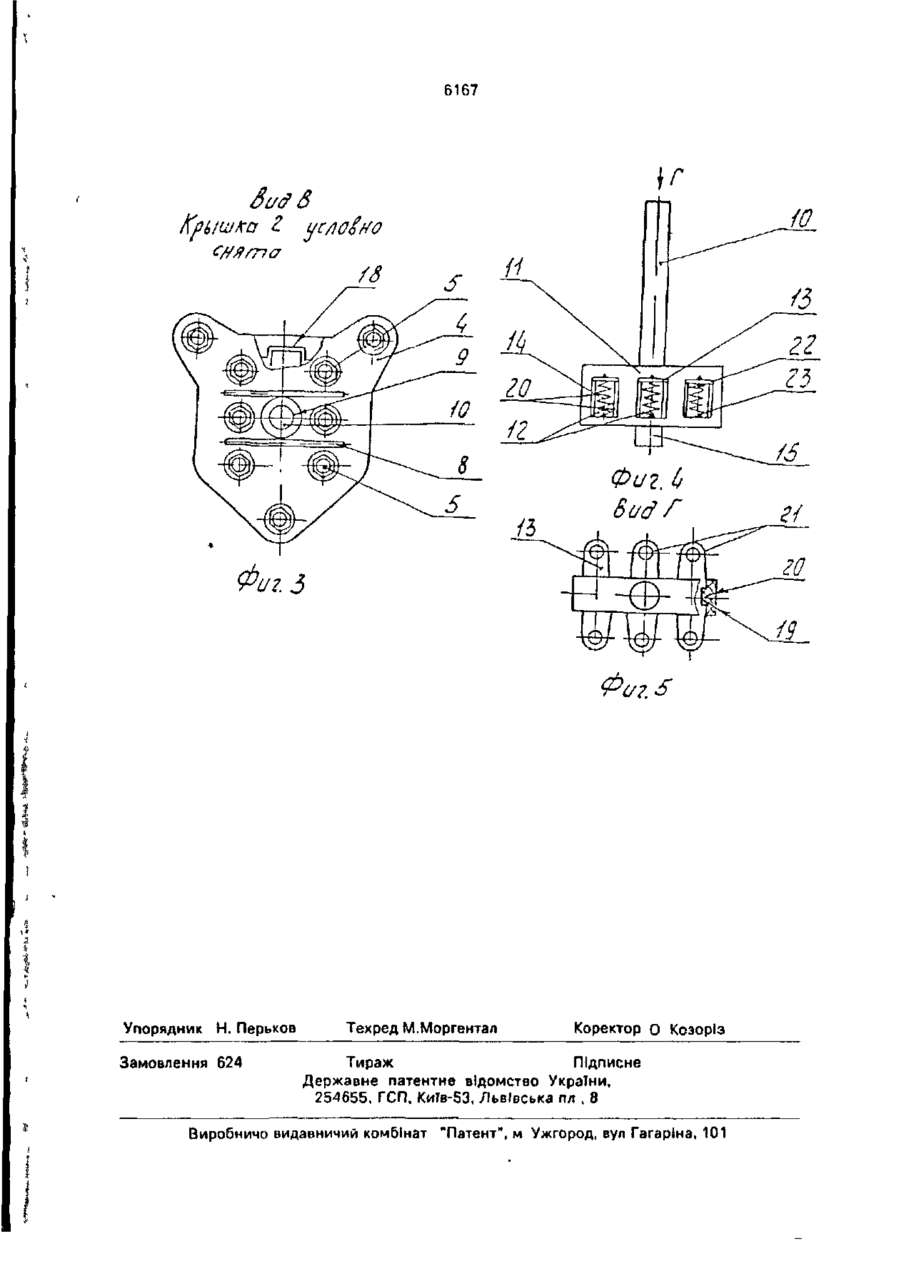

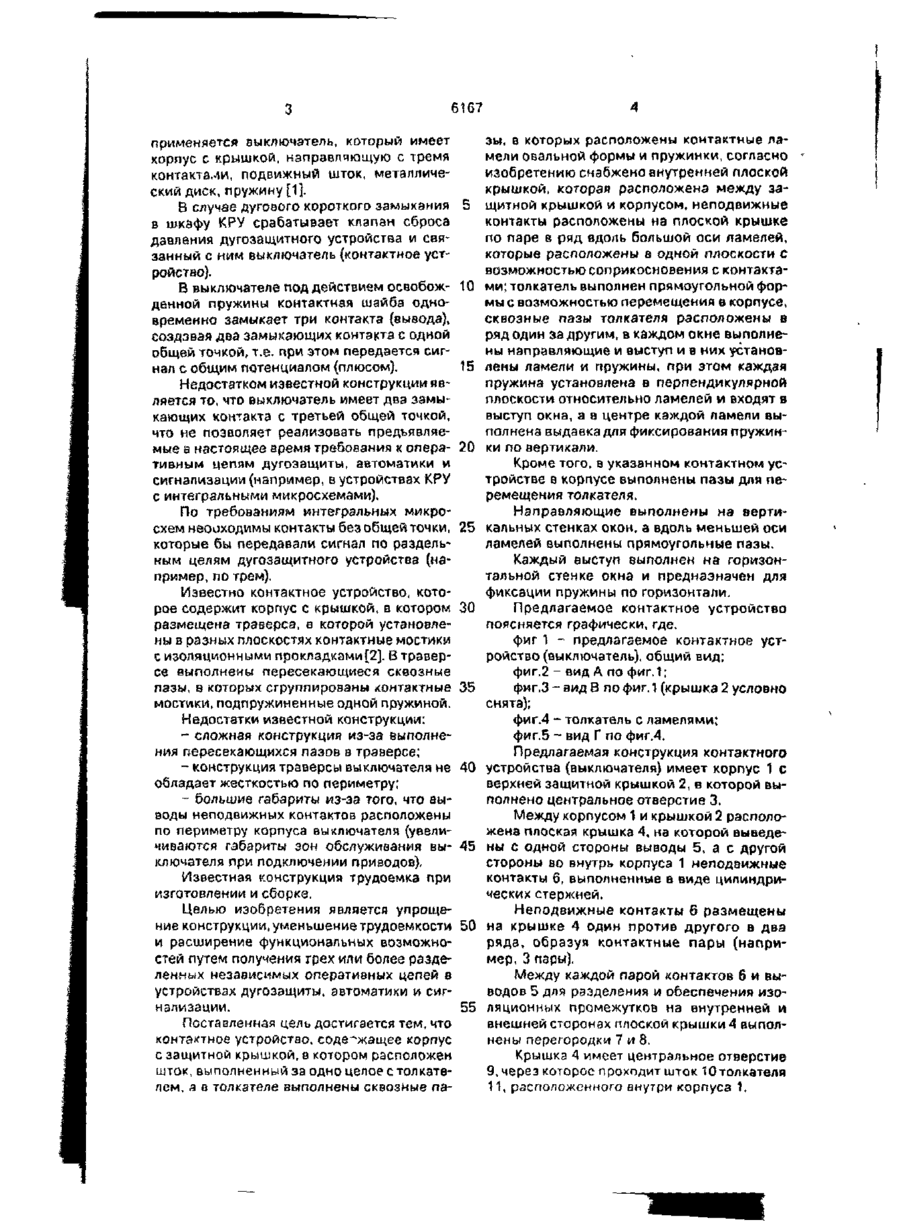

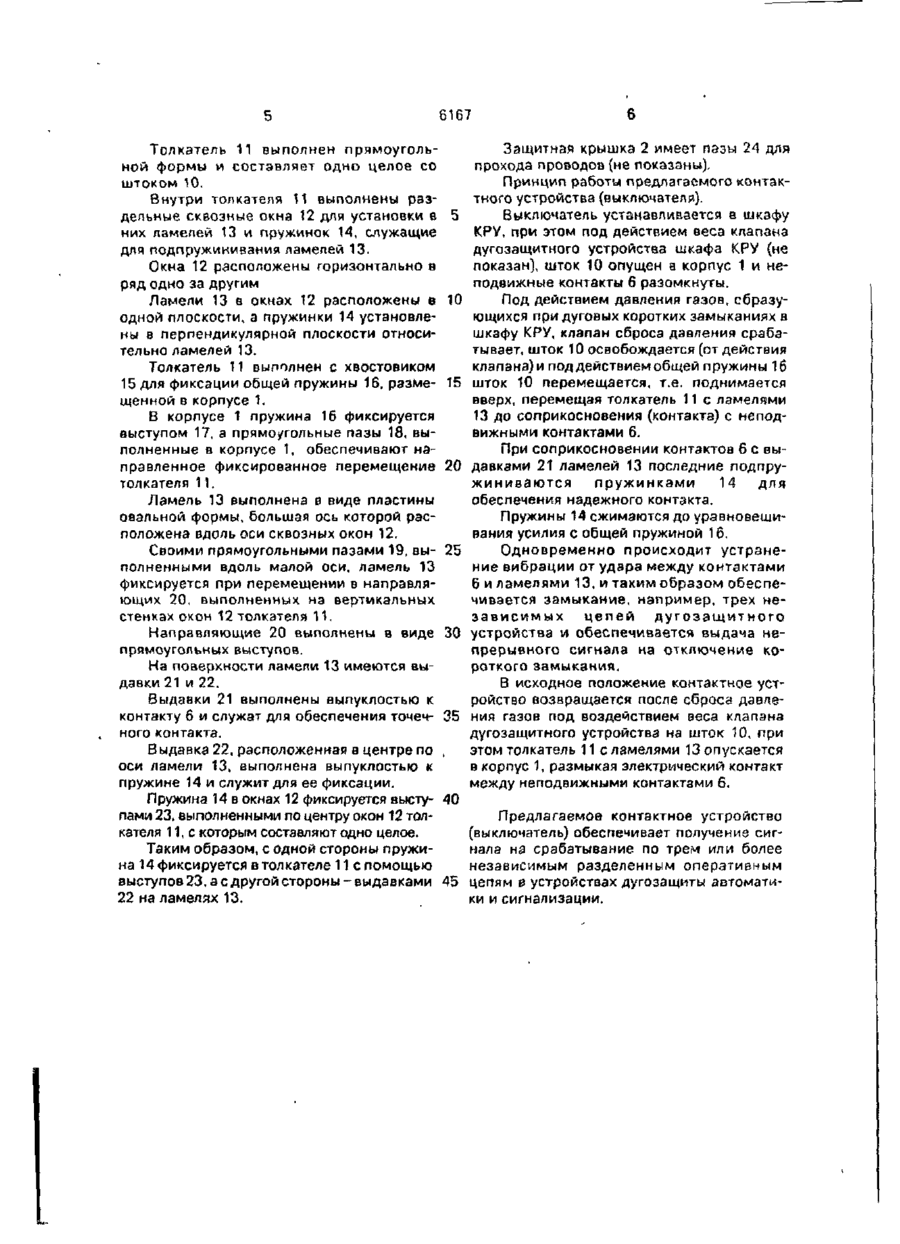

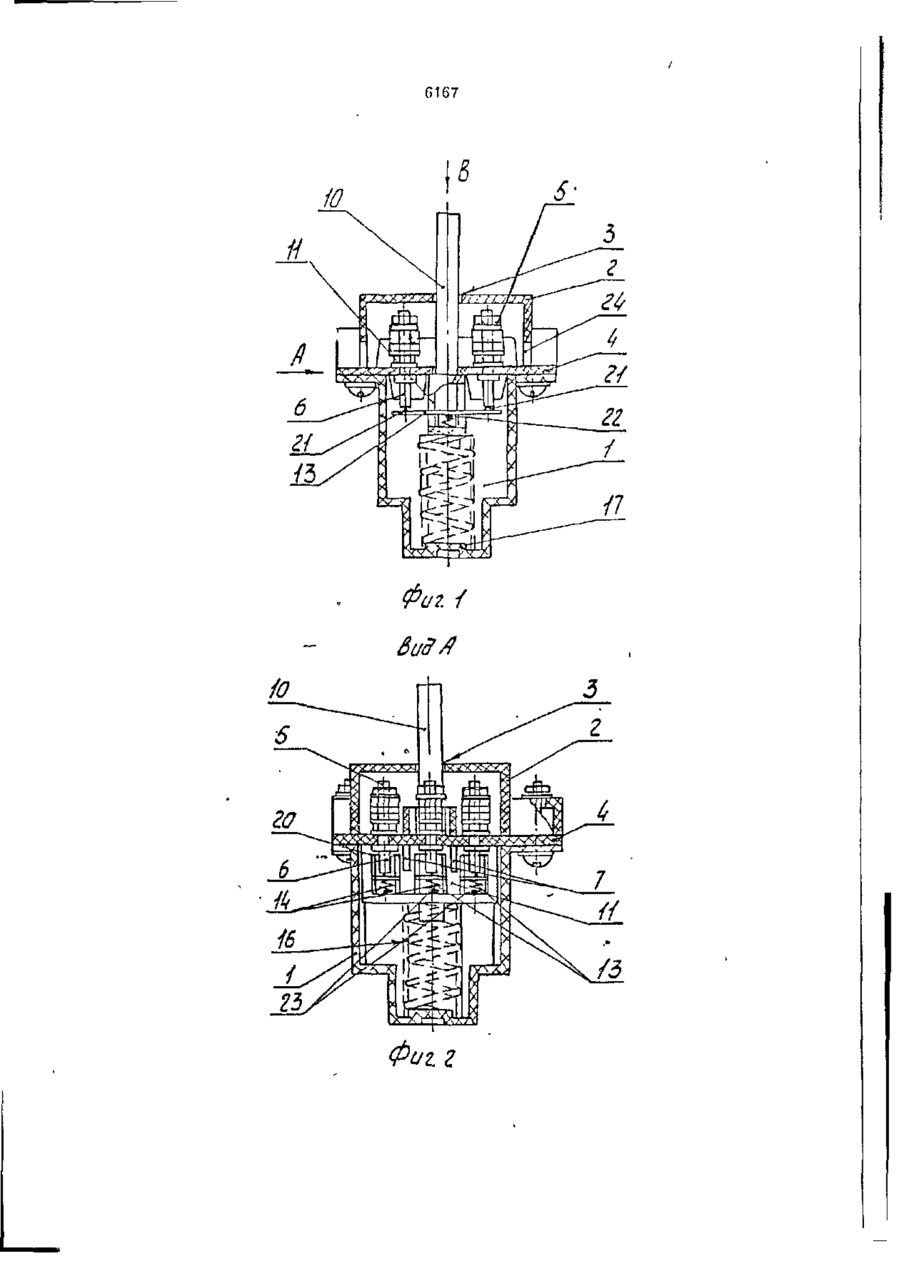

ДЕРЖАВНЄ ПАТЕНТНЕ ВІДОМОЇ 80 (54) КОНТАКТ 1ИЙ ПРИСТРІЙ (20) 94270876, 06.04.93 (21)4889737/07 (22)10.12.90. SU (46)29.12.94. Бюл. №8-1 (56) 1. Выключатель, изготовленный на заводе ПО "Запорожтрансформатор", чертеж №ВЛИЕ 642131 001 СБ. 2. Авторское свидетельство СССР № 15082Ы), Н 01 Н 1/20,1986 (прототип). (71) Запорізький завод високовольтно? апаратури ВО *3аларіжтрансформг»тори їм. В.І.Леніна (72} Перьков Миколай Ілліч. Савченко Віктор Григорович, Малаховський Юрій Григорович (73) Запорізький завод високовольтної апаратури корпорації "Запоріжтраисформатор", UA (57) 1. Контактное устройство, содержащее корпус с защитной крышкой, в котором расположен шток, выполненный за одно целое с толкателем, а в толкателе выполнены сквозные пазы, в которых расположены контактные ламели овальной формы и пружинки, о т л и ч а ю щ е е с я тем, что оно снабжено внутренней плоской крышкой, расположенной между защитной крышкой и корпусом, неподвижные контакты расположены из внутренней плоской крышке по паре в ряд, вдоль большой оси контактных ламелей, указанные контактные ламели расположены а одной плоскости с возможностью замыкания с неподвижным контактами, толкатель выполнен прямоугольной формы с возможностью перемещения в корпусе, сквозные пазы толкателя расположены в ряд один за другим, а каждом окне выполнены направляющие ІЛ выступ и в них установлены ламелм и пружинки, при этом каждая пружинка установлена а плоскости, перпендикулярной относительно контактной ламели, и входит в выступ окна, а в центре каждой контактной ламели выполнена выдавка, предназначенная для фиксирования пружинки по вертикали. 2. Контактное устройство по п,1, о т л ич а ю щ е е с я тем, что в корпусе выполнены пазы, предназначенные для перемещения толкателя. 3. Контактное устройство по п.1, о т л ич а ю щ е е с я тем, что направляющие выполнены на вертикальных стенках окон, а вдоль меньшей оси каждой контактной ламели выполнены прямоугольные пазы. 4. Контактное устройство по п.1, о т л ич а ю щ е е с я тем, что каждый выступ выполнен на горизонтальной стенке окна и предназначен для фиксации пружинки по горизонтали. 5. Контактное устройство по п.1, от л ичающееся тем, что каждая пара КОНТЗЕЇТОЄ разделена перегородками, выполненными на внутренней и внешней сторонах внутренней плоской крышки. Изобретение относится к электротехнике, а именно: к низковольтному выключателю в шкафах комплектных распределительных устройств (КРУ), и мо жет быть использовано доя сигнализации дуговых коротких замыканий. В настоящее время в шкафах КРУ е качестве сигнализатора дуговых замыканий 6167 применяется выключатель, который имеет корпус с крышкой, направляющую с тремя контактами, подвижный шток, металлический диск, пружину [1]. В случае дугового короткого замыкания в шкафу КРУ срабатывает клапан сброса давления дугозащитного устройства и связанный с ним выключатель (контактное устройство). В выключателе под действием освобожденной пружины контактная шайба одновременна замыкает три контакта (вывода), создзвая два замыкающих контакта с одной общей точкой, т.е. при этом передается сигнал с общим потенциалом (плюсом). Недостатком известной конструкции является то, что выключатель имеет два замыкающих контакта с третьей общей точкой, что не позволяет реализовать предъявляемые е настоящее время требования к оперативным цепям дугозащиты, автоматики и сигнализации (например, в устройствах КРУ с интегральными микросхемами). По требованиям интегральных микросхем неооходимы контакты без общей точки, которые бы передавали сигнал по раздельным целям дугозащитного устройства (например, по трем). Известно контактное устройство, которое содержит корпус с крышкой, в котором размещена траверса, в которой установлены в разных плоскостях контактные мостики с изоляционными прокладками[2]. В траверсе выполнены пересекающиеся сквозные пазы, в которых сгруппированы контактные мостики, подпружиненные одной пружиной. Недостатки известной конструкции: - сложная конструкция из-за выполнения пересекающихся пазов в траверсе; - конструкция траверсы выключателя не обладает жесткостью по периметру; - большие габариты из-за того, что выводы неподвижных контактов расположены по периметру корпуса выключателя (увеличиваются габариты зон обслуживания выключателя при подключении приводов). Известная конструкция трудоемка при изготовлении и сборке. Целью изобретения является упрощение конструкции, уменьшение трудоемкости и расширение функциональных возможностей путем получения трех или более разделенных независимых оперативных цепей в устройствах дугозащиты, автоматики и сигнализации. Поставленная цель достигается тем, что контактное устройство, содержащее корпус с защитной крышкой, в котором расположен шток, выполненный за одно целое с толкателем, а в толкателе выполнены сквозные па зы, в которых расположены контактные ламели овальной формы и пружинки, согласно изобретению снабжено внутренней плоской крышкой, которая расположена между за5 щитной крышкой и корпусом, неподвижные контакты расположены на плоской крышке по паре в ряд вдоль большой оси ламелей, которые расположены в одной плоскости с возможностью соприкосновения с контактами; толкатель выполнен прямоугольной фор10 мы с возможностью перемещения в корпусе, сквозные пазы толкателя расположены в ряд один за другим, в каждом окне выполнены направляющие и выступ и в них установ15 лены ламели и пружины, при этом каждая пружина установлена в перпендикулярной плоскости относительно ламелей и входят в выступ окна, а в центре каждой ламели выполнена выдавка для фиксирования пружинки по вертикали. 20 Кроме того, в указанном контактном устройстве в корпусе выполнены пазы для перемещения толкателя. Направляющие выполнены на верти25 кальных стенках окон, а вдоль меньшей оси ламелей выполнены прямоугольные пазы. Каждый выступ выполнен на горизонтальной стенке окна и предназначен для фиксации пружины по горизонтали. 30 Предлагаемое контактное устройство поясняется графически, где. фиг 1 - предлагаемое контактное устройство (выключатель), общий вид; фиг.2 - вид А по фиг. 1; 35 фиг.З - аид В по фиг. 1 (крышка 2 условно снята); фиг.4 - толкатель с ламелями; фиг.5 - вид Г по фиг.4. Предлагаемая конструкция контактного 40 устройства (выключателя) имеет корпус 1 с верхней защитной крышкой 2, в которой выполнено центральное отверстие 3. Между корпусом 1 и крышкой 2 расположена плоская крышка 4, на которой выведе45 ны с одной стороны выводы 5, а с другой стороны во внутрь корпуса 1 неподвижные контакты 6, выполненные в виде цилиндрических стержней. Неподвижные контакты 6 размещены 50 на крышке 4 один против другого в два ряда, образуя контактные пары (например, 3 пары). Между каждой парой контактов 6 и выводов 5 для разделения и обеспечения изо55 ляционных промежутков на внутренней и внешней сторонах плоской крышки 4 выполнены перегородки 7 и 8. Крышка 4 имеет центральное отверстие 9, через которое проходит шток 'Ютолкателя 11, расположенного внутри корпуса 1. 6167 Защитная крышка 2 имеет пазы 24 для Толкатель 11 выполнен прямоугольпрохода проводов (не показаны). ной формы и составляет одно целое со штоком 10. Принцип работы предлагаемого контактного устройства (выключателя). Внутри толкателя 11 выполнены раздельные сквозные окна 12 для установки в 5 Выключатель устанавливается в шкафу них ламелей 13 и пружинок 14, служащие КРУ, при этом под действием веса клапана для подлружинивания ламелей 13. дугозащитного устройства шкафа КРУ (не показан), шток 10 опущен а корпус 1 и неОкна 12 расположены горизонтально в подвижные контакты 6 разомкнуты. ряд одно за другим Под действием давления газов, образуЛамели 13 в окнах 12 расположены в 10 одной плоскости, а пружинки 14 установлеющихся при дуговых коротких замыканиях в ны в перпендикулярной плоскости относишкафу КРУ, клапан сброса давления срабательно ламелей 13. тывает, шток 10 освобождается (от действия клапана)и поддействием общей пружины 16 Толкатель 11 выполнен с хвостовиком 15 для фиксации общей пружины 16, разме- 15 шток 10 перемещается, т.е. поднимается щенной в корпусе 1. вверх, перемещая толкатель 11 с ламелями В корпусе 1 пружина 16 фиксируется 13 до соприкосновения (контакта) с неподвыступом 17. а прямоугольные пазы 18, вывижными контактами 6. полненные в корпусе 1, обеспечивают наПри соприкосновении контактов 6 с выправленное фиксированное перемещение 20 давками 21 ламелей 13 последние подпрутолкателя 11. жиниваются пружинками 14 для обеспечения надежного контакта. Ламель 13 выполнена в виде пластины овальной формы, большая ось которой расПружины 14 сжимаются до уравновешиположена вдоль оси сквозных окон 12. вания усилия с общей пружиной 16. Своими прямоугольными пазами 19, вы- 25 Одновременно происходит устранеполненными вдоль малой оси, ламель 13 ние вибрации от удара между контактами фиксируется при перемещении в направля6 и ламелями 13, и таким образом обеспеющих 20, выполненных на вертикальных чивается замыкание, например, трех нестенках окон 12 толкателя 11. зависимых цепей дугозащитного Направляющие 20 выполнены в виде 30 устройства и обеспечивается выдача непрямоугольных выступов. прерывного сигнала на отключение коНа поверхности ламели 13 имеются выроткого замыкания. даеки21 и 22. В исходное положение контактное устВыдавки 21 выполнены выпуклостью к ройство возвращается после сброса давлеконтакту 6 и служат для обеспечения точеч- 35 ния газов под воздействием веса клапана ного контакта. дугозащитного устройства на шток Ю, при Выдавка 22, расположенная в центре по , этом толкатель 11с ламелями 13 опускается оси ламели 13, выполнена выпуклостью к в корпус 1, размыкая электрический контакт пружине 14 и служит для ее фиксации. между неподвижными контактами 6. Пружина 14 в окнах 12 фиксируется высту- 40 пами 23. выполненными по центру окон 12 толПредлагаемое контактное устройство кателя 11, с которым составляют одно целое. (выключатель) обеспечивает получение сигнала н& срабатывание по трем или более Таким образом, с одной стороны пружинезависимым разделенным оперативным на 14 фиксируется в толкателе 11 с помощью выступов23, а с другой стороны -выдавками 45 цепям в устройствах дугозащиты автоматики и сигнализации. 22 на ламелях 13. S167 Фиг SuffJ фиг. Z 6167 к Sad 3 Крышка Z yc/wSffo Фиг 5 Упорядник Н. Перьков Замовлення 624 Техред М.Моргентал Коректор О Козоріз Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл , 8 Виробничо видавничий комбінат "Патент", м Ужгород, вул Гагаріна, 101
