Прозорий, ударостійкий полістирол на основі бутадієн-стирольних блокспівполімерів та спосіб його одержання

1. Блокспівполімер, що містить принаймні два жорстких блоки S1 і S2 з вінілароматичних мономерів і принаймні один розташований між ними статистичний еластичний блок В/S з вінілароматичних мономерів і дієнів з вмістом 1,2-вінілу в еластичному блоці В/S менше 20%, який відрізняється тим, що частка жорстких блоків складає принаймні 51-74 мас. %  у перерахуванні на весь блокспівполімер.

2. Блокспівполімер за п. 1, який відрізняється тим, що він вільний від гомополімерного блока В з дієнів.

3. Блокспівполімер за пп. 1 або 2, який відрізняється тим, що молекулярна маса блока S1 знаходиться в діапазоні від 5000 до 30000 г/моль і молекулярна маса блока S2 складає більше 35000 г/моль.

4. Блокспівполімер за одним з пп. 1-3, який відрізняється тим, що принаймні два статистичних еластичних блоки (В/S)1 або (В/S)2 з різними відносними частками вінілароматичних мономерів розташовані між жорсткими блоками S1 і S2.

5. Блокспівполімер за одним з пп. 1-3, який відрізняється тим, що він має зіркоподібну структуру з принаймні одним відгалуженням з послідовністю блока S1-(В/S) і одним відгалуженням з послідовністю блока S2-(В/S).

6. Блокспівполімер за одним з пп. 1-3, який відрізняється тим, що він має зіркоподібну структуру з принаймні одним відгалуженням з послідовністю блока S1-(В/S)-S3 і принаймні одним відгалуженням з послідовністю блока S2-(В/S)-S3, причому S3 являє собою ще один жорсткий блок з вінілароматичних мономерів.

7. Блокспівполімер за одним з пп. 1-4, який відрізняється тим, що він має зіркоподібну структуру з принаймні одним відгалуженням з послідовністю блока S1-(В/S)1-(В/S)2 і принаймні одним відгалуженням з послідовністю блока S2-(В/S)1-(В/S)2 і при цьому молярне співвідношення вінілароматичного мономера до дієну S/В у блоці (В/S)1 знаходиться у діапазоні від 0,5 до 2, а в блоці (В/S)2 воно складає менше 0,5.

8. Блокспівполімер за одним з пп. 1-4, який відрізняється тим, що він має зіркоподібну

структуру з принаймні одним відгалуженням з послідовністю блока S1-(B/S)1-(B/S)2-S3 і принаймні одним відгалуженням з послідовністю блока S2-(В/S)1-(В/S)2-S3 і при цьому молярне співвідношення вінілароматичного блока і дієну S/В у блоці (В/S)1 знаходиться в діапазоні від 0,5 до 2, а в блоці (В/S)2 нижче 0,5, причому S3 являє собою ще один жорсткий блок з вінілароматичних мономерів.

9. Блокспівполімер за одним з пп. 6 або 8, який відрізняється тим, що молекулярна вага блока S3 складає від 500 до 5000 г/моль.

10. Блокспівполімер за одним з пп. 1-4, який відрізняється тим, що він має лінійну структуру S1-(В/S)1-(B/S)2-S2 і молярне співвідношення вінілароматичного мономера і дієну S/В у блоці (В/S)1 складає менше 0,25, а в блоці (B/S)2 воно знаходиться в діапазоні від 0,5 до 2.

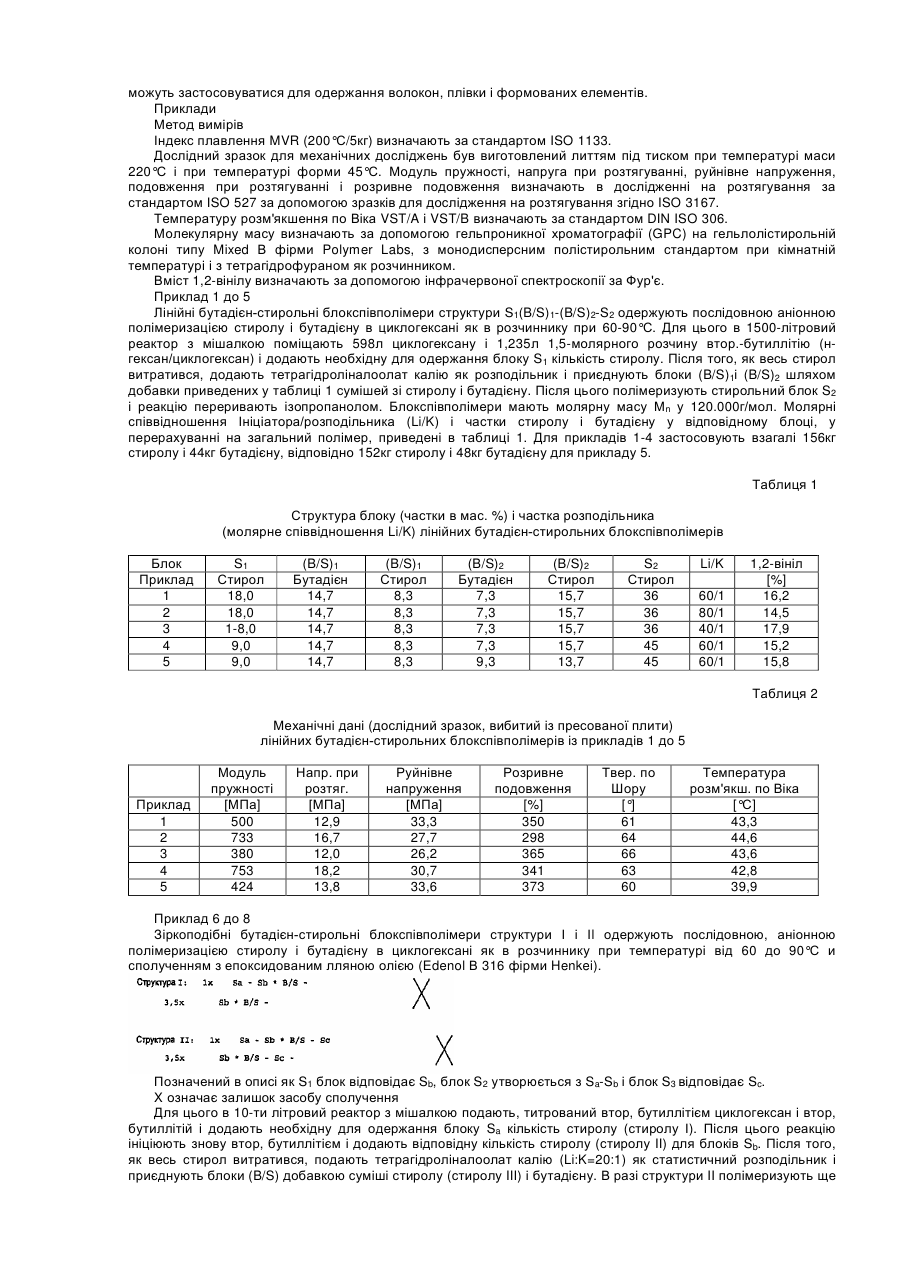

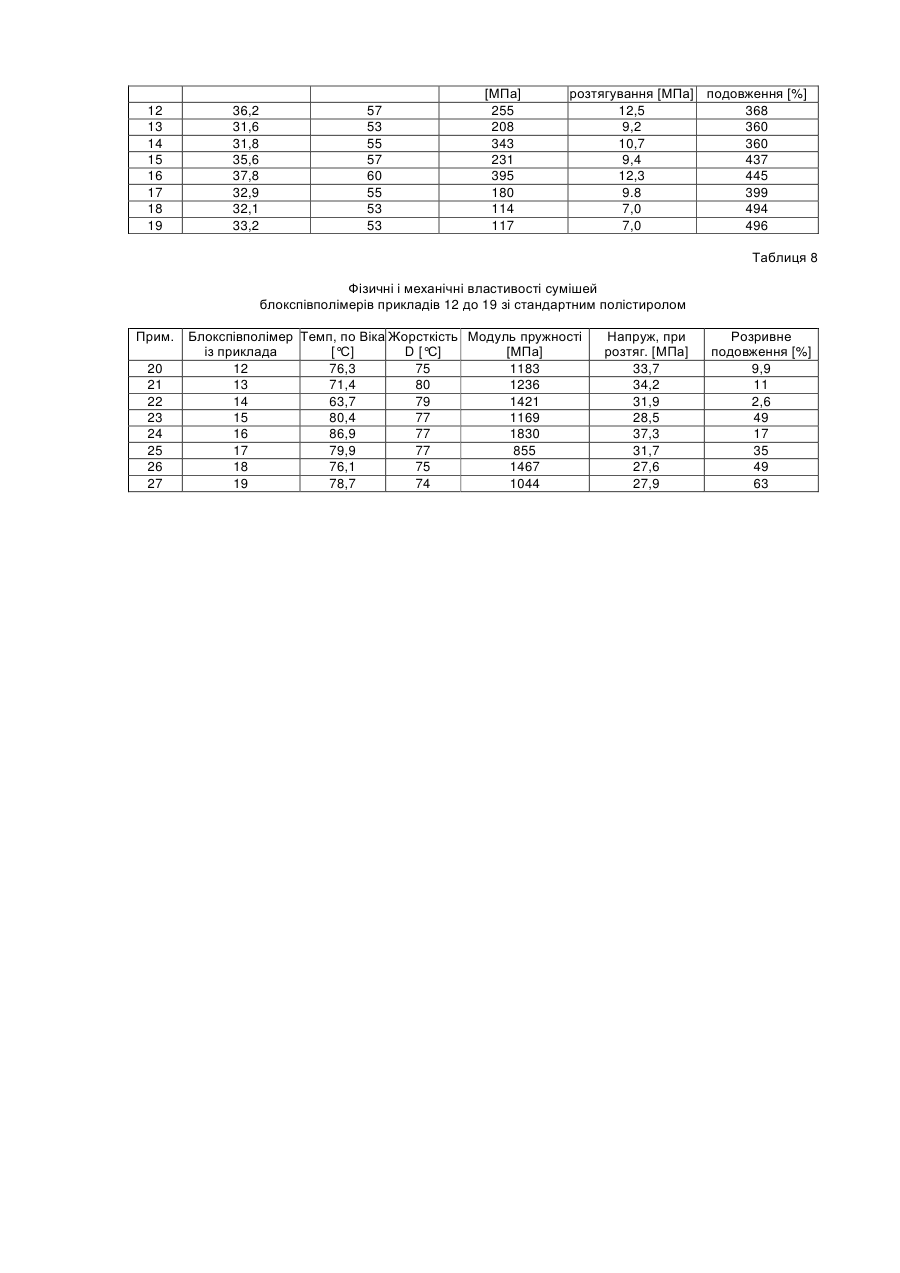

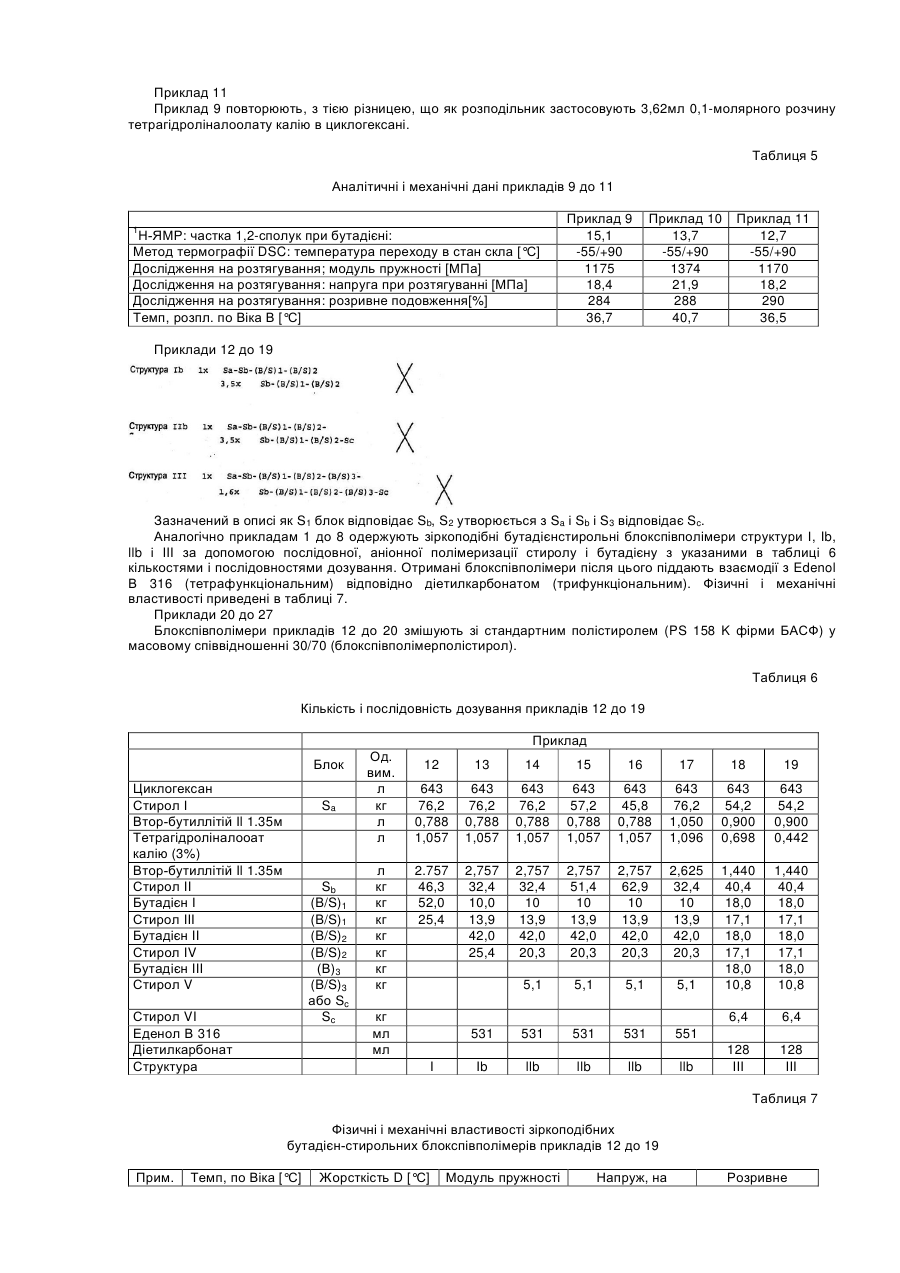

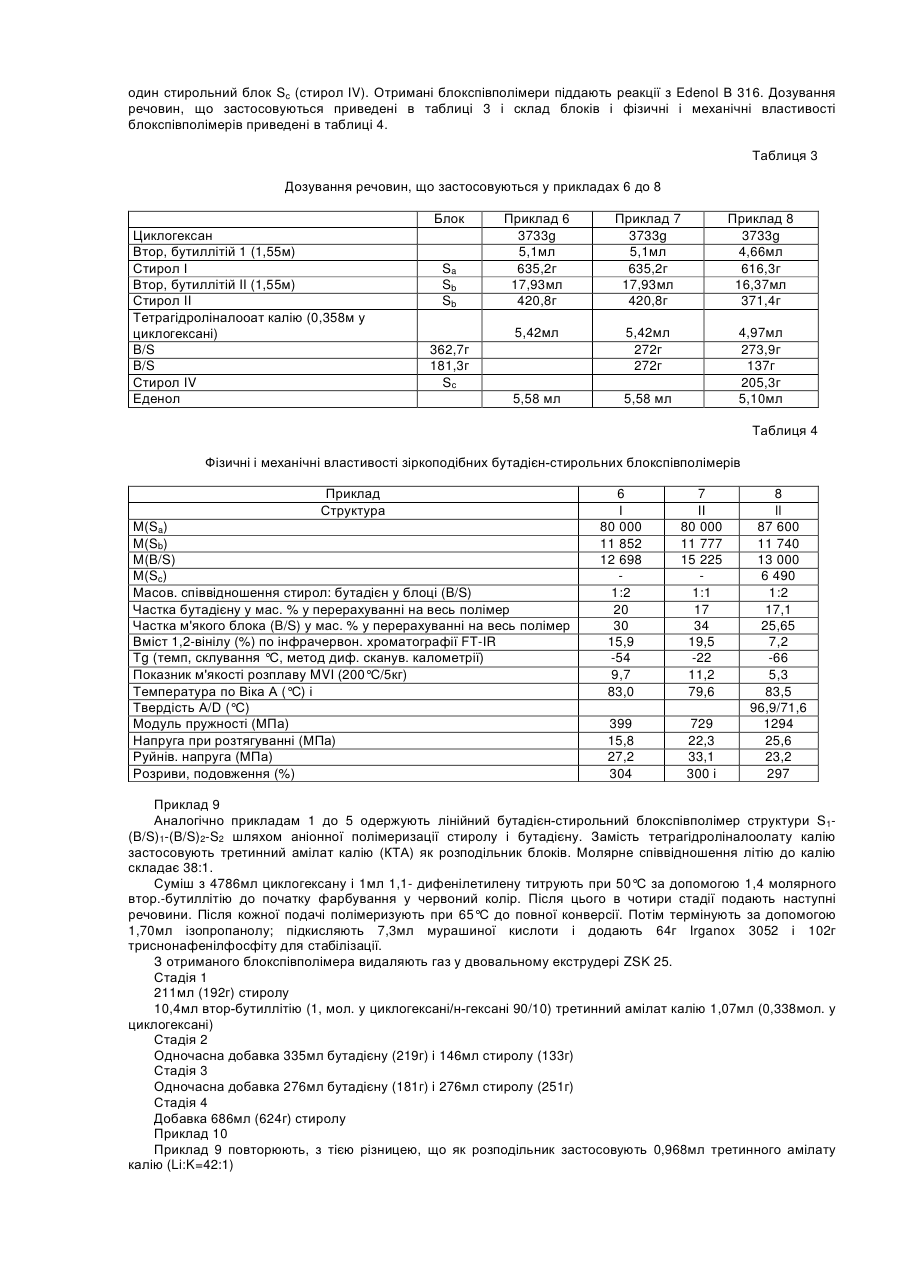

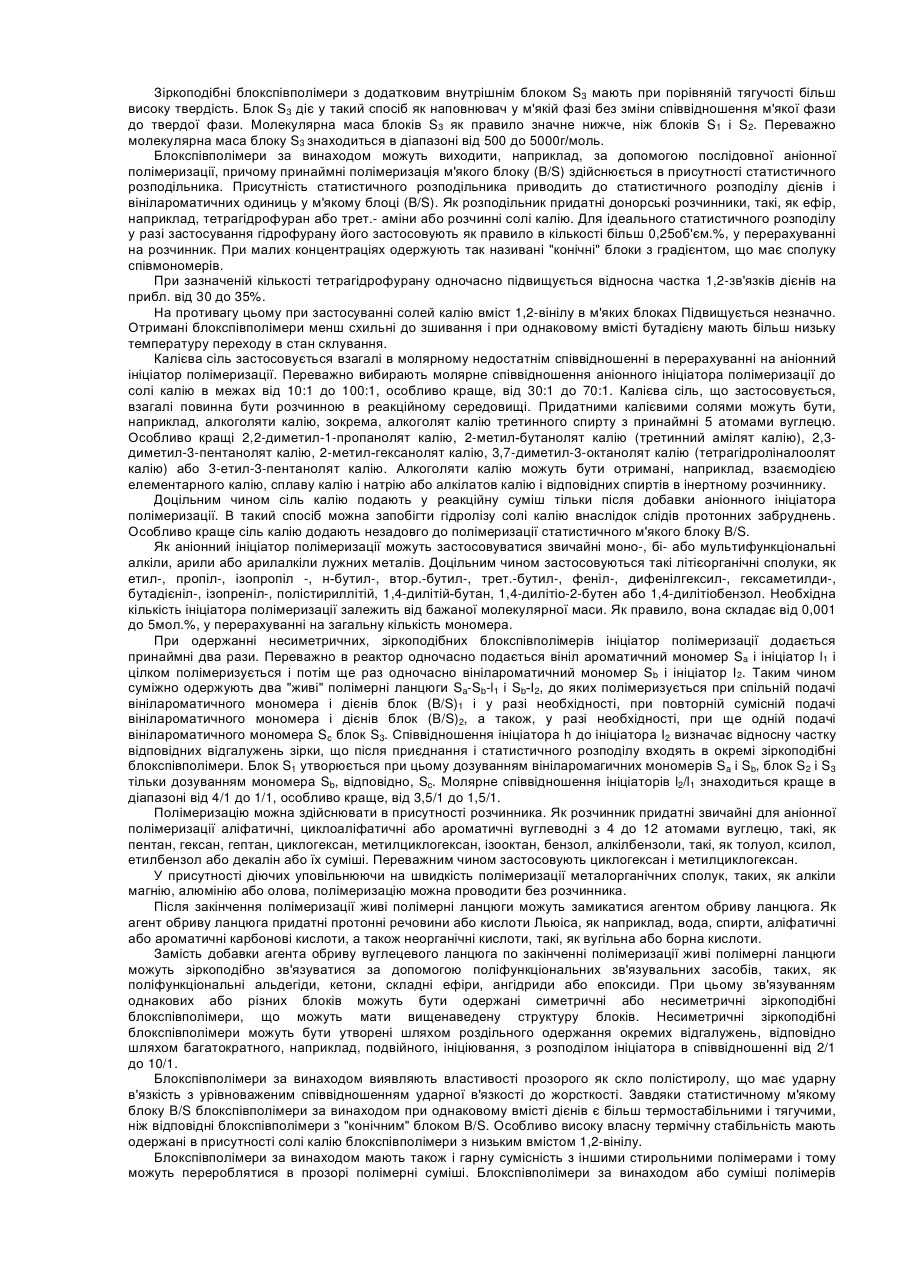

11. Спосіб одержання блокспівполімеру за одним з пп. 1-10, який відрізняється тим, що блокспівполімер одержують послідовною аніонною полімеризацією, причому принаймні полімеризацію еластичного блока (В/S) здійснюють у присутності солі калію.

12. Спосіб одержання блокспівполімеру за п. 11, який відрізняється тим, що молярне співвідношення аніонного ініціатора полімеризації і солі калію вибирають у межах від 10:1 до 100 : 1.

13. Спосіб одержання блокспівполімеру за пп. 11 або 12, який відрізняється тим, що як сіль калію використовують алкоголят калію третинного спирту з принаймні 5 атомами вуглецю.

14. Спосіб одержання блокспівполімеру за одним з пп. 11-13, який відрізняється тим, що як сіль калію використовують 2-метил-бутанолят калію, 2,2-диметил-1-пропанолят калію, 2,3-диметил-3-пентанолят калію, 3,7-диметил-3-октанолят калію або 3-етил-3-пентанолят калію.

15. Спосіб одержання блокспівполімеру за одним з пп. 11-14, який відрізняється тим, що ініціатор полімеризації І1 і І2 подають два рази, кожен раз разом з вінілароматичним мономером, причому молекулярне співвідношення І2:І1 становить від 4:1 до 1:1.
