Віброізоляційне стінове кріплення

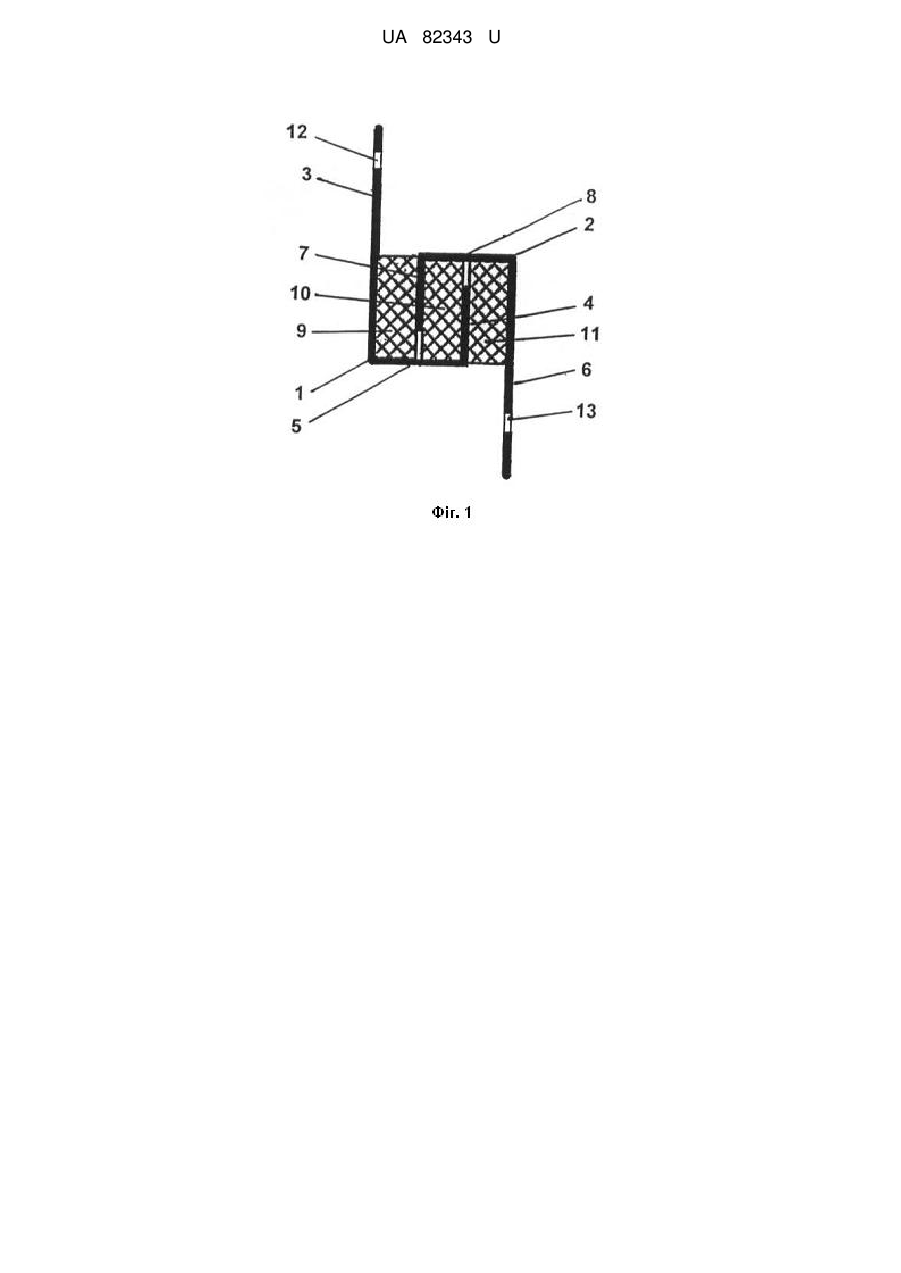

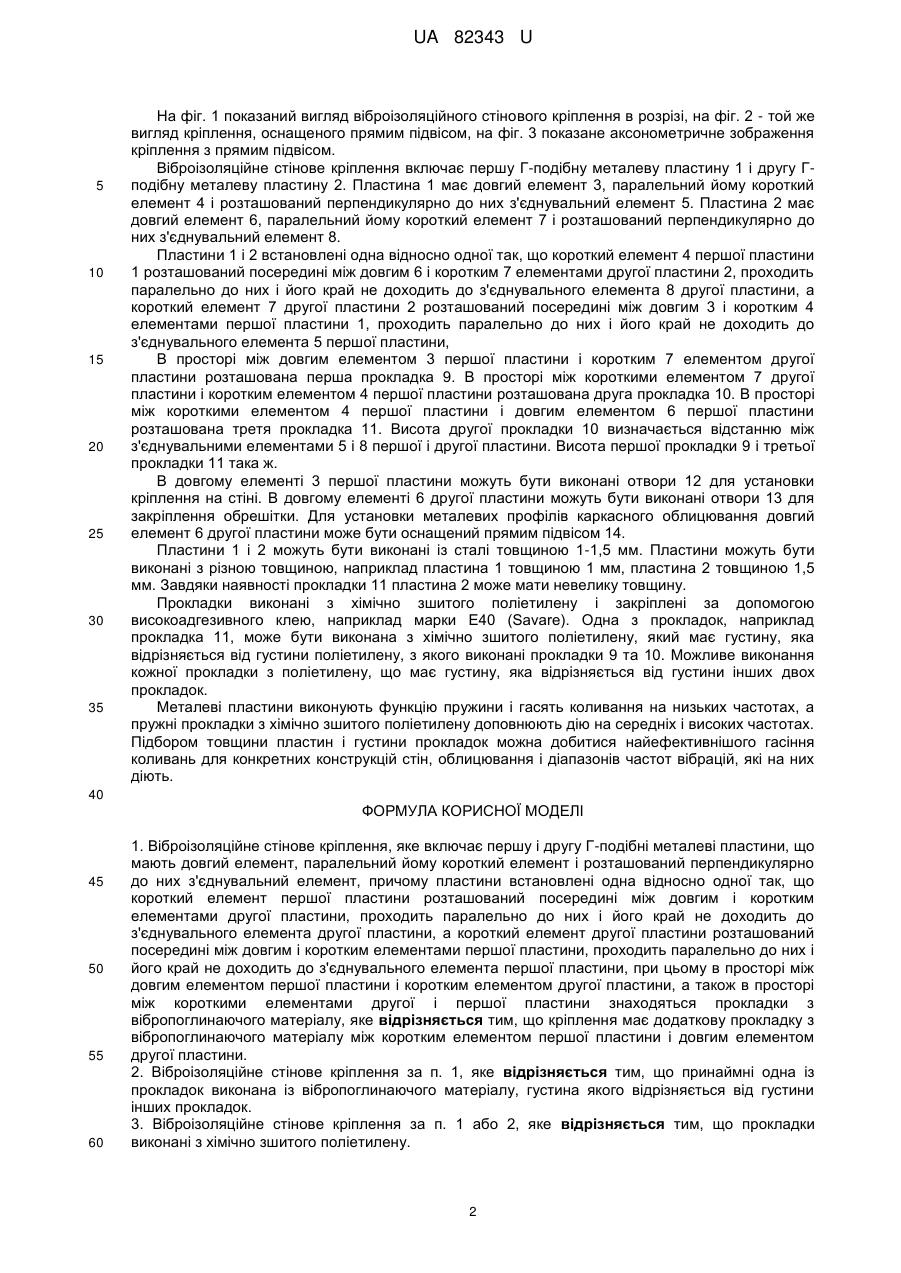

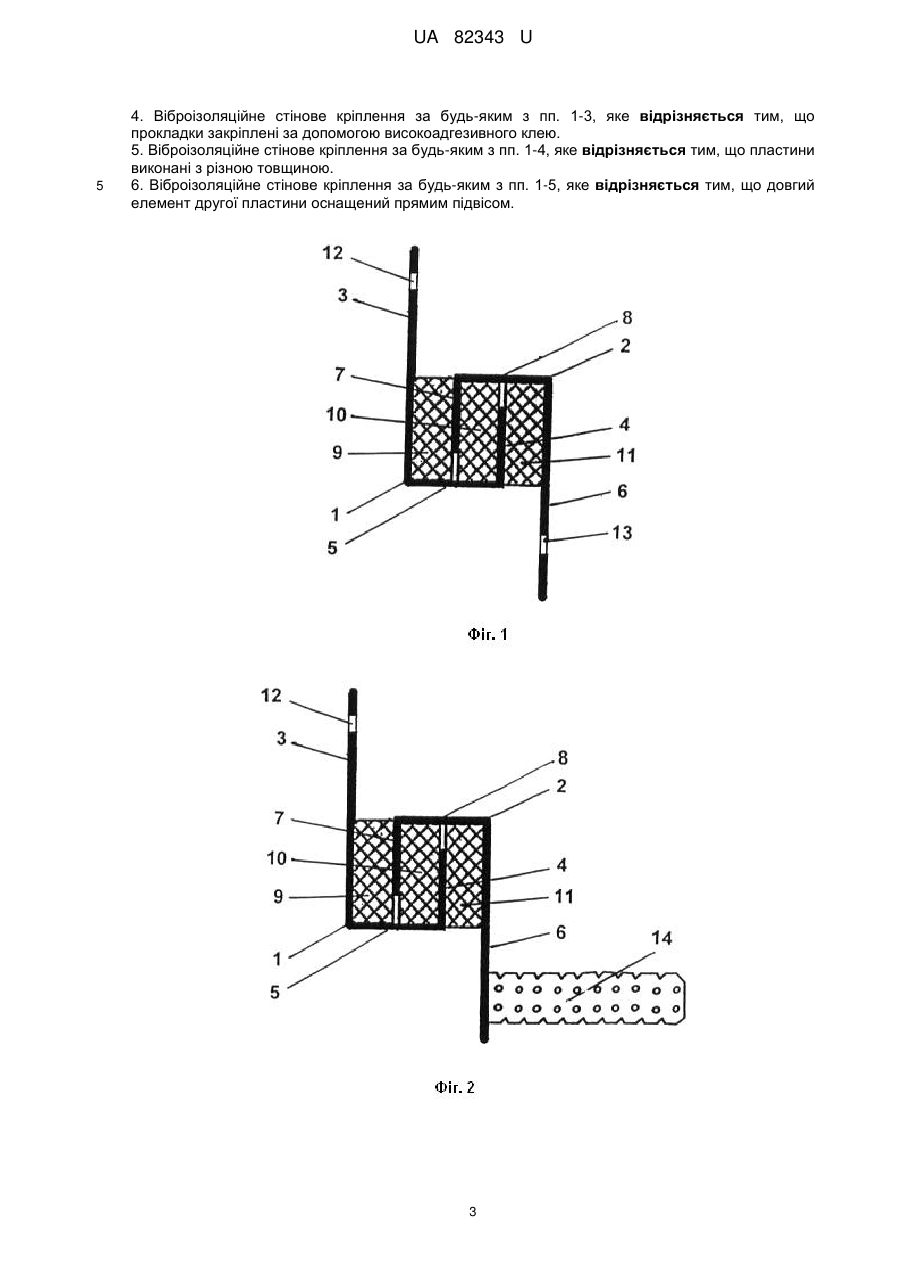

Реферат: Віброізоляційне стінове кріплення включає першу і другу Г-подібні металеві пластини, що мають довгий елемент, паралельний йому короткий елемент і розташований перпендикулярно до них з'єднувальний елемент. Пластини встановлені одна відносно одної так, що короткий елемент першої пластини розташований посередині між довгим і коротким елементами другої пластини, проходить паралельно до них і його край не доходить до з'єднувального елемента другої пластини. Короткий елемент другої пластини розташований посередині між довгим і коротким елементами першої пластини, проходить паралельно до них і його край не доходить до з'єднувального елемента першої пластини. В просторі між довгим елементом першої пластини і коротким елементом другої пластини, а також в просторі між короткими елементами другої і першої пластини знаходяться прокладки з вібропоглинаючого матеріалу. Кріплення має додаткову прокладку з вібропоглинаючого матеріалу між коротким елементом першої пластини і довгим елементом другої пластини. UA 82343 U (54) ВІБРОІЗОЛЯЦІЙНЕ СТІНОВЕ КРІПЛЕННЯ UA 82343 U UA 82343 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів з'єднання будівельних конструкцій, а конкретніше - до віброізоляційного кріплення, за допомогою якого на стінах установлюється каркасне облицювання на основі гіпсокартонних плит. Відоме кріплення Vibrofix CD, яке застосовується для монтажу високоефективних звукоізоляційних каркасних облицювань у приміщеннях, до яких пред'являються підвищені вимоги по захисту від шуму, особливо на низьких частотах: студії звукозапису, кінотеатри, кімнати переговорів, вентиляційні камери, трансформаторні підстанції і т.п. (http://acoustic.ua/Files/vibrofix/Vibrofix-CD.pdf, патент України 47822). Це кріплення включає металеву скобу, шайби, пружний матеріал, металевий болт, гайку і металевий обмежувачстопер у вигляді порожнистої трубки, яка одягається на металевий болт між двома шайбами. Скоба і шайби виготовляються з міцної оцинкованої сталі товщиною 1,5 мм. Як пружний матеріал використовується матеріал Sylomer, спеціально розроблений для віброзахисту. Для зручності монтажу кріплення комплектується типовим елементом металевого каркасу, так званим "прямим підвісом", який утворює П-подібний кронштейн з гальванізованої сталі товщиною 1 мм. Відоме віброізолююче стінове кріплення ВИБРОФЛЕКС-КС, розроблене спеціально для застосування в конструкціях легких каркасних облицювань з гіпсокартонних або гіпсоволокнистих листів на металевому каркасі (acoustic.ru/productions/walls/izolwall/ vibroflex_kc/). Воно включає металеву скобу, яка кріпиться до стіни, а віброізолюючі прокладки в ньому виготовлені з матеріалу Sylodin. Це кріплення також містить прямий підвіс, до якого безпосередньо монтуються напрямні профілі. Кріплення забезпечує високу віброізоляцію в робочому діапазоні частот до 20 дБ. Найбільш близьким до віброізоляційного стінового кріплення, що заявляється, є кріплення WM 2 сінгапурської фірми D'Spring Pte. Ltd. (http://www.dspring.com.sg/assets /Uploads/PDFs/NSV/WM1-WM2-WM3-SJUM.pdf). Воно включає першу і другу Г-подібні металеві пластини, що мають довгий елемент, паралельний йому короткий елемент і розташований перпендикулярно до них з'єднувальний елемент. Пластини встановлені одна відносно одної так, що короткий елемент першої пластини розташований посередині між довгим і коротким елементами другої пластини, проходить паралельно до них і його край не доходить до з'єднувального елемента другої пластини, а короткий елемент другої пластини розташований посередині між довгим і коротким елементами першої пластини, проходить паралельно до них і його край не доходить до з'єднувального елемента першої пластини. В просторі між довгим елементом першої пластини і коротким елементом другої пластини, а також в просторі між короткими елементами другої і першої пластини знаходяться прокладки з вібропоглинаючого матеріалу. Перша пластина призначена для кріплення до стіни, друга - для кріплення каркасного облицювання. Недоліки цього кріплення наступні. Для того, щоб уникнути механічного контакту між пластинами при високих навантаженнях, пластини, особливо та, до якої кріпиться облицювання, повинні мати досить велику товщину металу, а, отже, вони мають надто високу жорсткість. Прокладки з вібропоглинаючого матеріалу - гуми, що знаходяться в просторі між довгим елементом першої пластини і коротким елементом другої пластини, а також в просторі між короткими елементами другої і першої пластини, є фактично частинами однієї прокладки, які мають спільну основу, що опирається на з'єднувальний елемент першої пластини. Жорсткість пластин і матеріал прокладок обмежують ефективне застосування кріплення в залежності від конструкцій стін, облицювання і діапазонів частот вібрацій, які на них діють. В основу корисної моделі поставлена задача розробити віброізоляційне стінове кріплення, яке може бути виконане з урахуванням різних конструкцій стін, облицювання і діапазонів частот вібрацій, які на них діють. Згідно з винаходом поставлене завдання вирішене тим, що відоме кріплення оснащене додатковою прокладкою з вібропоглинаючого матеріалу між коротким елементом першої пластини і довгим елементом другої пластини. Краще, щоб принаймні одна із прокладок була виконана із вібропоглинаючого матеріалу, густина якого відрізняється від густини інших прокладок. Краще, щоб прокладки були виконані з хімічно зшитого поліетилену. Краще, щоб прокладки були закріплені за допомогою високоадгезивного клею. За необхідності пластини можуть бути виконані з різною товщиною. В одному з варіантів здійснення довгий елемент другої пластини може бути оснащений прямим підвісом. 1 UA 82343 U 5 10 15 20 25 30 35 На фіг. 1 показаний вигляд віброізоляційного стінового кріплення в розрізі, на фіг. 2 - той же вигляд кріплення, оснащеного прямим підвісом, на фіг. 3 показане аксонометричне зображення кріплення з прямим підвісом. Віброізоляційне стінове кріплення включає першу Г-подібну металеву пластину 1 і другу Гподібну металеву пластину 2. Пластина 1 має довгий елемент 3, паралельний йому короткий елемент 4 і розташований перпендикулярно до них з'єднувальний елемент 5. Пластина 2 має довгий елемент 6, паралельний йому короткий елемент 7 і розташований перпендикулярно до них з'єднувальний елемент 8. Пластини 1 і 2 встановлені одна відносно одної так, що короткий елемент 4 першої пластини 1 розташований посередині між довгим 6 і коротким 7 елементами другої пластини 2, проходить паралельно до них і його край не доходить до з'єднувального елемента 8 другої пластини, а короткий елемент 7 другої пластини 2 розташований посередині між довгим 3 і коротким 4 елементами першої пластини 1, проходить паралельно до них і його край не доходить до з'єднувального елемента 5 першої пластини, В просторі між довгим елементом 3 першої пластини і коротким 7 елементом другої пластини розташована перша прокладка 9. В просторі між короткими елементом 7 другої пластини і коротким елементом 4 першої пластини розташована друга прокладка 10. В просторі між короткими елементом 4 першої пластини і довгим елементом 6 першої пластини розташована третя прокладка 11. Висота другої прокладки 10 визначається відстанню між з'єднувальними елементами 5 і 8 першої і другої пластини. Висота першої прокладки 9 і третьої прокладки 11 така ж. В довгому елементі 3 першої пластини можуть бути виконані отвори 12 для установки кріплення на стіні. В довгому елементі 6 другої пластини можуть бути виконані отвори 13 для закріплення обрешітки. Для установки металевих профілів каркасного облицювання довгий елемент 6 другої пластини може бути оснащений прямим підвісом 14. Пластини 1 і 2 можуть бути виконані із сталі товщиною 1-1,5 мм. Пластини можуть бути виконані з різною товщиною, наприклад пластина 1 товщиною 1 мм, пластина 2 товщиною 1,5 мм. Завдяки наявності прокладки 11 пластина 2 може мати невелику товщину. Прокладки виконані з хімічно зшитого поліетилену і закріплені за допомогою високоадгезивного клею, наприклад марки Е40 (Savare). Одна з прокладок, наприклад прокладка 11, може бути виконана з хімічно зшитого поліетилену, який має густину, яка відрізняється від густини поліетилену, з якого виконані прокладки 9 та 10. Можливе виконання кожної прокладки з поліетилену, що має густину, яка відрізняється від густини інших двох прокладок. Металеві пластини виконують функцію пружини і гасять коливання на низьких частотах, а пружні прокладки з хімічно зшитого поліетилену доповнюють дію на середніх і високих частотах. Підбором товщини пластин і густини прокладок можна добитися найефективнішого гасіння коливань для конкретних конструкцій стін, облицювання і діапазонів частот вібрацій, які на них діють. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Віброізоляційне стінове кріплення, яке включає першу і другу Г-подібні металеві пластини, що мають довгий елемент, паралельний йому короткий елемент і розташований перпендикулярно до них з'єднувальний елемент, причому пластини встановлені одна відносно одної так, що короткий елемент першої пластини розташований посередині між довгим і коротким елементами другої пластини, проходить паралельно до них і його край не доходить до з'єднувального елемента другої пластини, а короткий елемент другої пластини розташований посередині між довгим і коротким елементами першої пластини, проходить паралельно до них і його край не доходить до з'єднувального елемента першої пластини, при цьому в просторі між довгим елементом першої пластини і коротким елементом другої пластини, а також в просторі між короткими елементами другої і першої пластини знаходяться прокладки з вібропоглинаючого матеріалу, яке відрізняється тим, що кріплення має додаткову прокладку з вібропоглинаючого матеріалу між коротким елементом першої пластини і довгим елементом другої пластини. 2. Віброізоляційне стінове кріплення за п. 1, яке відрізняється тим, що принаймні одна із прокладок виконана із вібропоглинаючого матеріалу, густина якого відрізняється від густини інших прокладок. 3. Віброізоляційне стінове кріплення за п. 1 або 2, яке відрізняється тим, що прокладки виконані з хімічно зшитого поліетилену. 2 UA 82343 U 5 4. Віброізоляційне стінове кріплення за будь-яким з пп. 1-3, яке відрізняється тим, що прокладки закріплені за допомогою високоадгезивного клею. 5. Віброізоляційне стінове кріплення за будь-яким з пп. 1-4, яке відрізняється тим, що пластини виконані з різною товщиною. 6. Віброізоляційне стінове кріплення за будь-яким з пп. 1-5, яке відрізняється тим, що довгий елемент другої пластини оснащений прямим підвісом. 3 UA 82343 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
