Розгортально-передавальний пристрій для слябів у лінії прокатного стана

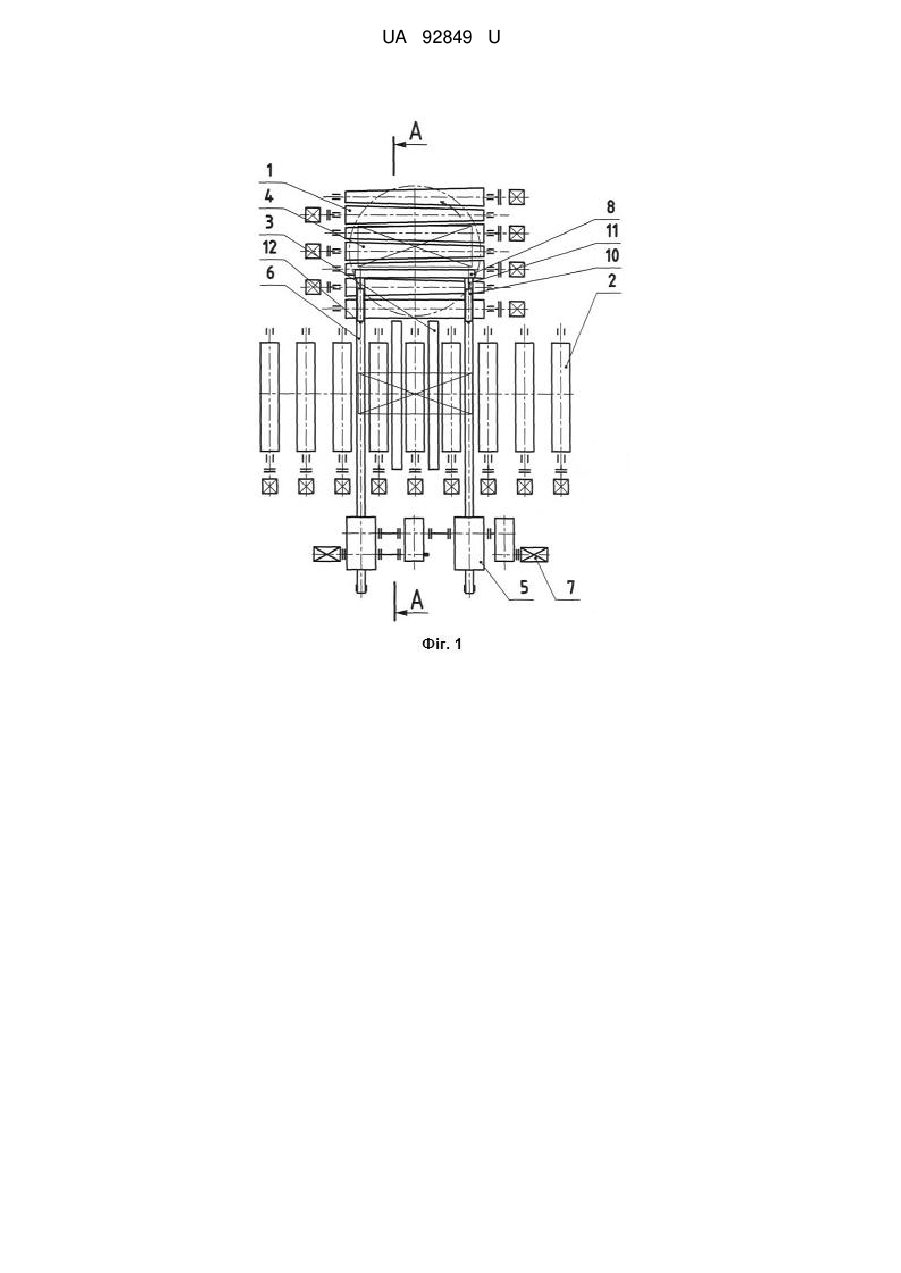

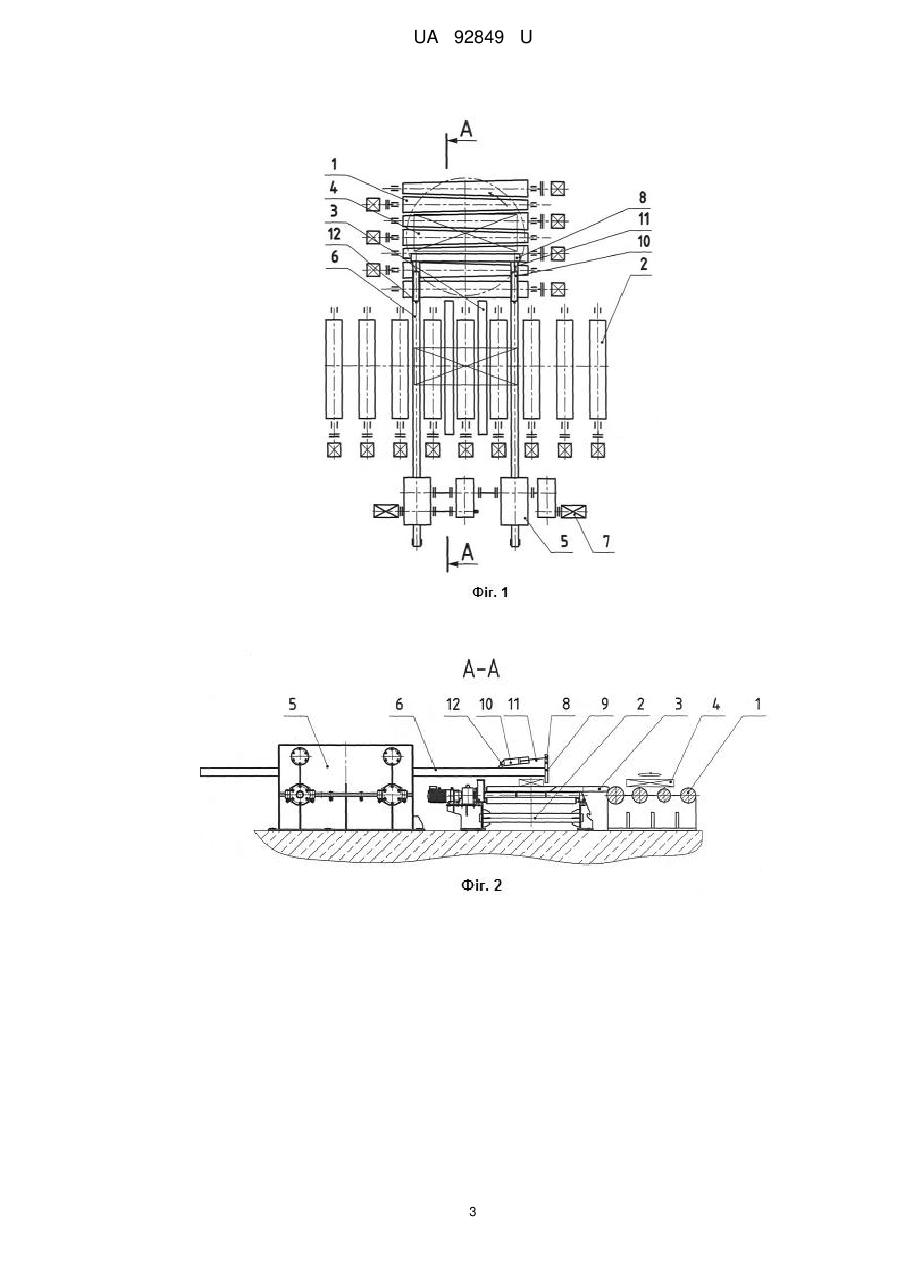

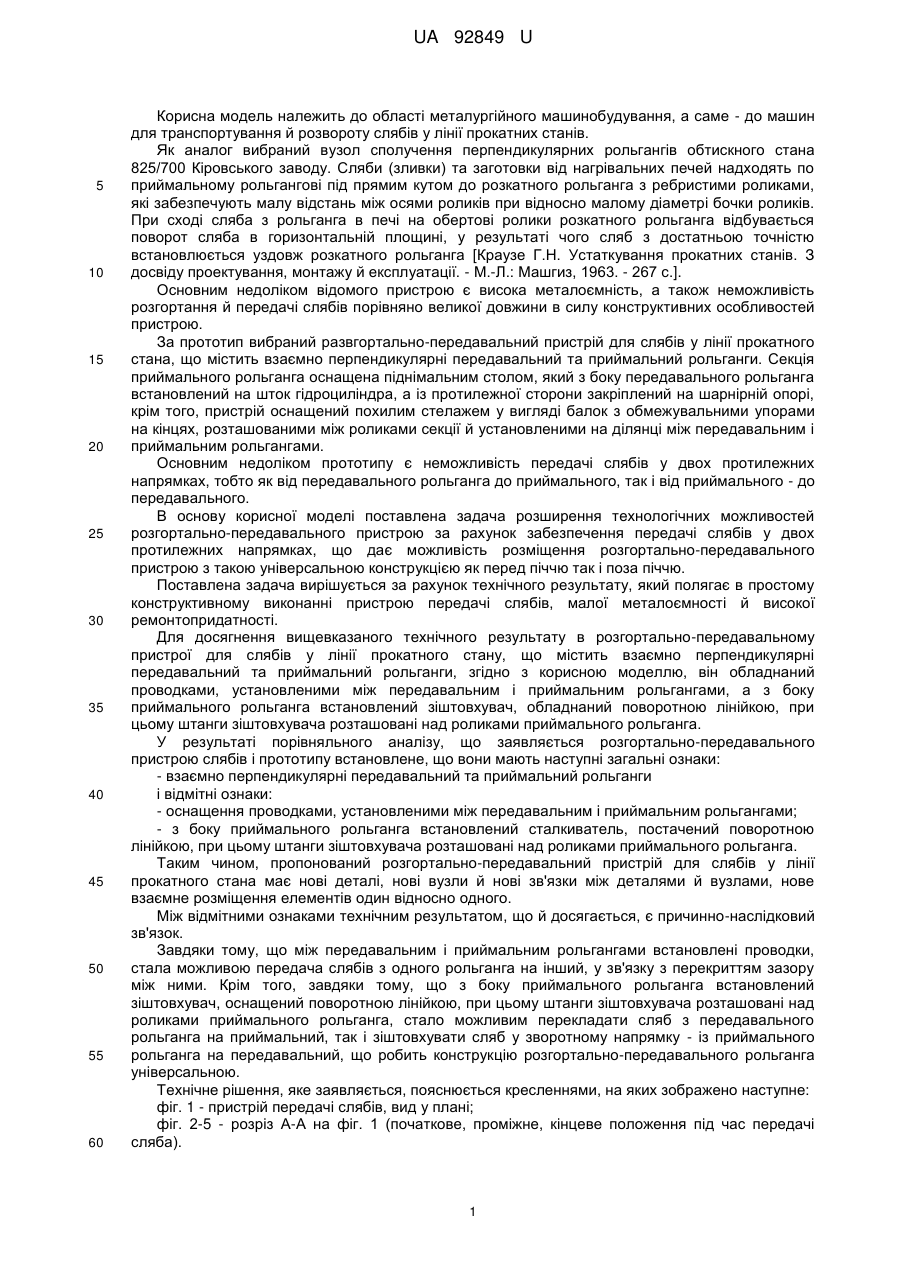

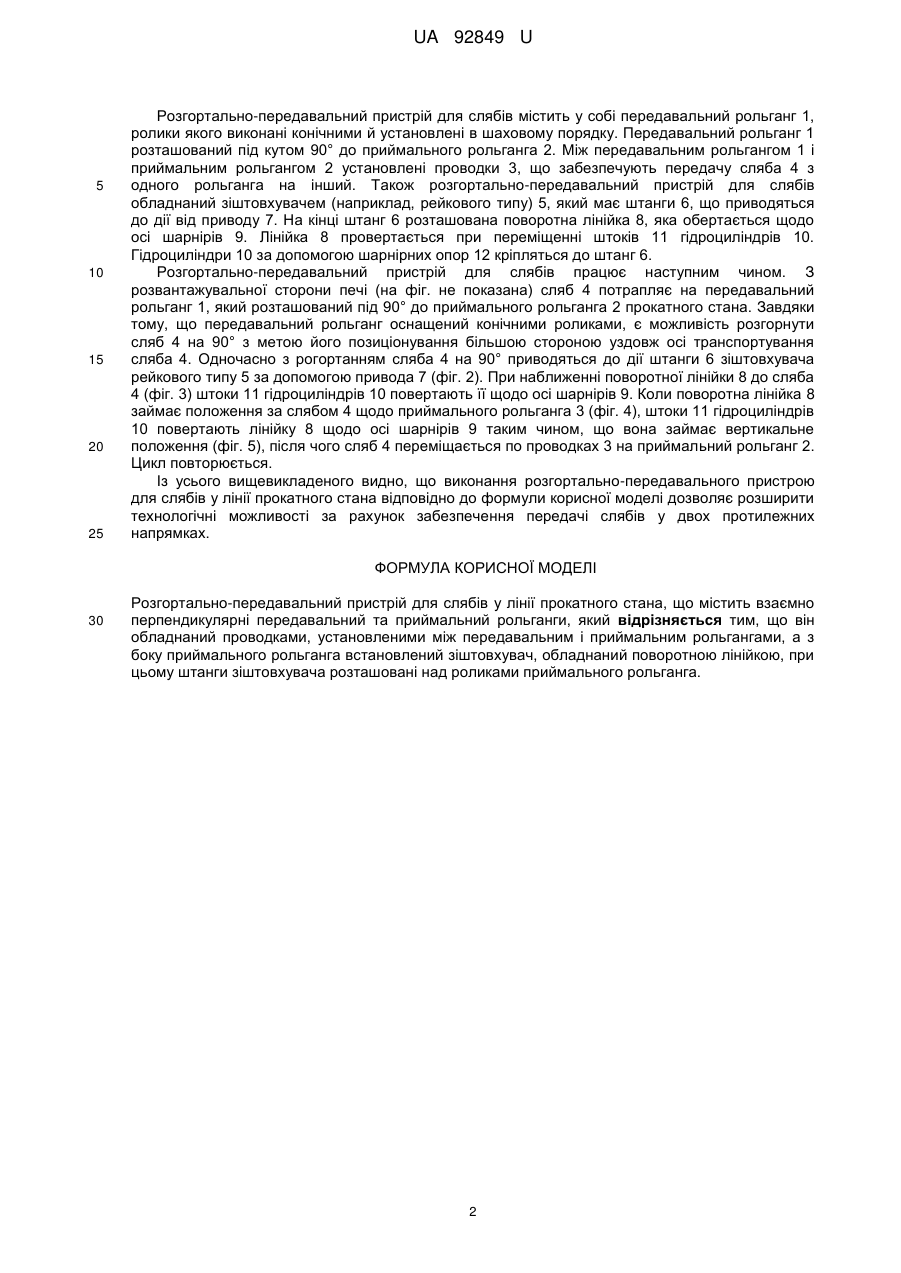

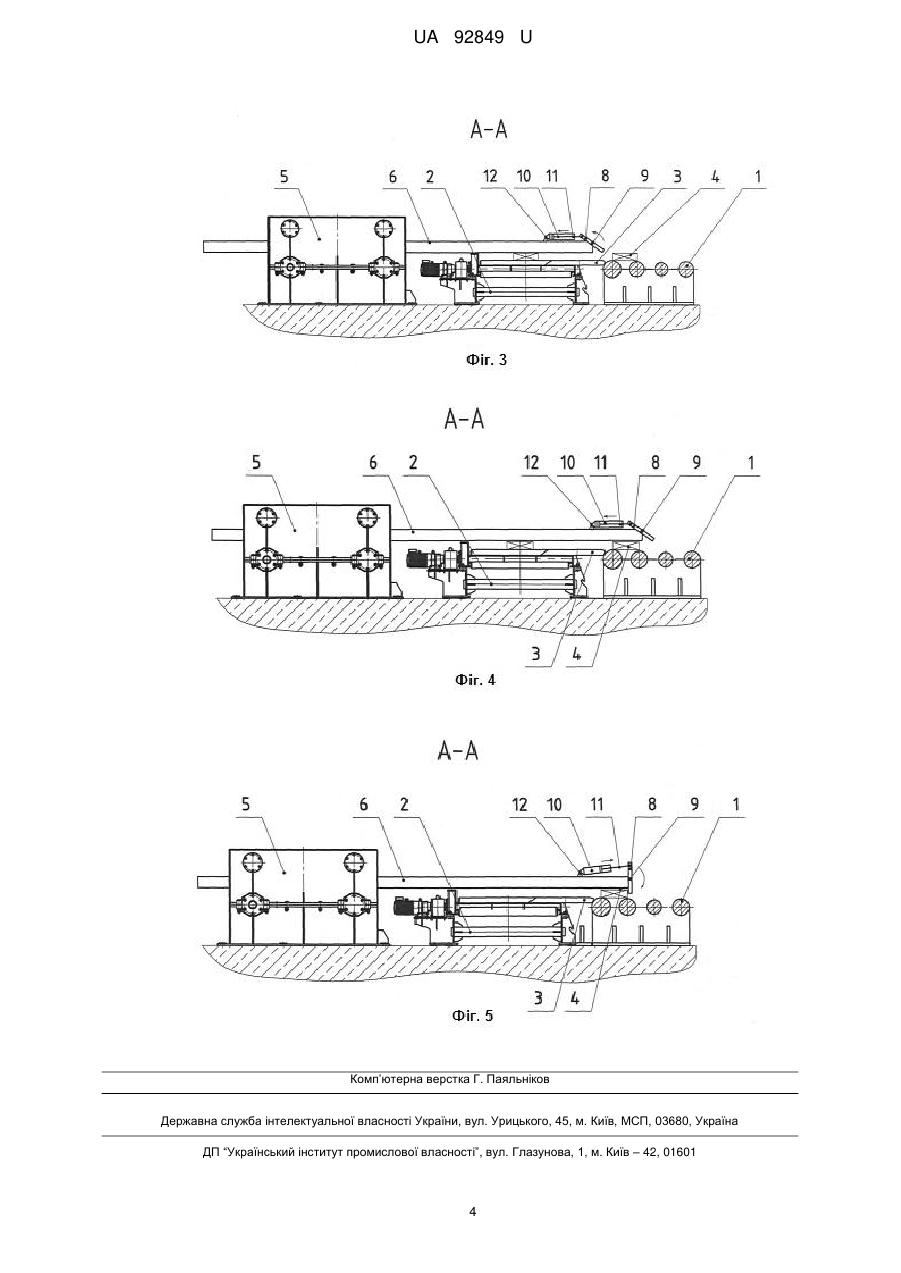

Реферат: Розгортально-передавальний пристрій для слябів у лінії прокатного стана містить взаємно перпендикулярні передавальний та приймальний рольганги. Пристрій обладнаний проводками, установленими між передавальним і приймальним рольгангами, а з боку приймального рольганга встановлений зіштовхувач, обладнаний поворотною лінійкою, при цьому штанги зіштовхувача розташовані над роликами приймального рольганга. UA 92849 U (54) РОЗГОРТАЛЬНО-ПЕРЕДАВАЛЬНИЙ ПРИСТРІЙ ДЛЯ СЛЯБІВ У ЛІНІЇ ПРОКАТНОГО СТАНА UA 92849 U UA 92849 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області металургійного машинобудування, а саме - до машин для транспортування й розвороту слябів у лінії прокатних станів. Як аналог вибраний вузол сполучення перпендикулярних рольгангів обтискного стана 825/700 Кіровського заводу. Сляби (зливки) та заготовки від нагрівальних печей надходять по приймальному рольгангові під прямим кутом до розкатного рольганга з ребристими роликами, які забезпечують малу відстань між осями роликів при відносно малому діаметрі бочки роликів. При сході сляба з рольганга в печі на обертові ролики розкатного рольганга відбувається поворот сляба в горизонтальній площині, у результаті чого сляб з достатньою точністю встановлюється уздовж розкатного рольганга [Краузе Г.Н. Устаткування прокатних станів. З досвіду проектування, монтажу й експлуатації. - М.-Л.: Машгиз, 1963. - 267 с.]. Основним недоліком відомого пристрою є висока металоємність, а також неможливість розгортання й передачі слябів порівняно великої довжини в силу конструктивних особливостей пристрою. За прототип вибраний развгортально-передавальний пристрій для слябів у лінії прокатного стана, що містить взаємно перпендикулярні передавальний та приймальний рольганги. Секція приймального рольганга оснащена піднімальним столом, який з боку передавального рольганга встановлений на шток гідроциліндра, а із протилежної сторони закріплений на шарнірній опорі, крім того, пристрій оснащений похилим стелажем у вигляді балок з обмежувальними упорами на кінцях, розташованими між роликами секції й установленими на ділянці між передавальним і приймальним рольгангами. Основним недоліком прототипу є неможливість передачі слябів у двох протилежних напрямках, тобто як від передавального рольганга до приймального, так і від приймального - до передавального. В основу корисної моделі поставлена задача розширення технологічних можливостей розгортально-передавального пристрою за рахунок забезпечення передачі слябів у двох протилежних напрямках, що дає можливість розміщення розгортально-передавального пристрою з такою універсальною конструкцією як перед піччю так і поза піччю. Поставлена задача вирішується за рахунок технічного результату, який полягає в простому конструктивному виконанні пристрою передачі слябів, малої металоємності й високої ремонтопридатності. Для досягнення вищевказаного технічного результату в розгортально-передавальному пристрої для слябів у лінії прокатного стану, що містить взаємно перпендикулярні передавальний та приймальний рольганги, згідно з корисною моделлю, він обладнаний проводками, установленими між передавальним і приймальним рольгангами, а з боку приймального рольганга встановлений зіштовхувач, обладнаний поворотною лінійкою, при цьому штанги зіштовхувача розташовані над роликами приймального рольганга. У результаті порівняльного аналізу, що заявляється розгортально-передавального пристрою слябів і прототипу встановлене, що вони мають наступні загальні ознаки: - взаємно перпендикулярні передавальний та приймальний рольганги і відмітні ознаки: - оснащення проводками, установленими між передавальним і приймальним рольгангами; - з боку приймального рольганга встановлений сталкиватель, постачений поворотною лінійкою, при цьому штанги зіштовхувача розташовані над роликами приймального рольганга. Таким чином, пропонований розгортально-передавальний пристрій для слябів у лінії прокатного стана має нові деталі, нові вузли й нові зв'язки між деталями й вузлами, нове взаємне розміщення елементів один відносно одного. Між відмітними ознаками технічним результатом, що й досягається, є причинно-наслідковий зв'язок. Завдяки тому, що між передавальним і приймальним рольгангами встановлені проводки, стала можливою передача слябів з одного рольганга на інший, у зв'язку з перекриттям зазору між ними. Крім того, завдяки тому, що з боку приймального рольганга встановлений зіштовхувач, оснащений поворотною лінійкою, при цьому штанги зіштовхувача розташовані над роликами приймального рольганга, стало можливим перекладати сляб з передавального рольганга на приймальний, так і зіштовхувати сляб у зворотному напрямку - із приймального рольганга на передавальний, що робить конструкцію розгортально-передавального рольганга універсальною. Технічне рішення, яке заявляється, пояснюється кресленнями, на яких зображено наступне: фіг. 1 - пристрій передачі слябів, вид у плані; фіг. 2-5 - розріз А-А на фіг. 1 (початкове, проміжне, кінцеве положення під час передачі сляба). 1 UA 92849 U 5 10 15 20 25 Розгортально-передавальний пристрій для слябів містить у собі передавальний рольганг 1, ролики якого виконані конічними й установлені в шаховому порядку. Передавальний рольганг 1 розташований під кутом 90° до приймального рольганга 2. Між передавальним рольгангом 1 і приймальним рольгангом 2 установлені проводки 3, що забезпечують передачу сляба 4 з одного рольганга на інший. Також розгортально-передавальний пристрій для слябів обладнаний зіштовхувачем (наприклад, рейкового типу) 5, який має штанги 6, що приводяться до дії від приводу 7. На кінці штанг 6 розташована поворотна лінійка 8, яка обертається щодо осі шарнірів 9. Лінійка 8 провертається при переміщенні штоків 11 гідроциліндрів 10. Гідроциліндри 10 за допомогою шарнірних опор 12 кріпляться до штанг 6. Розгортально-передавальний пристрій для слябів працює наступним чином. З розвантажувальної сторони печі (на фіг. не показана) сляб 4 потрапляє на передавальний рольганг 1, який розташований під 90° до приймального рольганга 2 прокатного стана. Завдяки тому, що передавальний рольганг оснащений конічними роликами, є можливість розгорнути сляб 4 на 90° з метою його позиціонування більшою стороною уздовж осі транспортування сляба 4. Одночасно з рогортанням сляба 4 на 90° приводяться до дії штанги 6 зіштовхувача рейкового типу 5 за допомогою привода 7 (фіг. 2). При наближенні поворотної лінійки 8 до сляба 4 (фіг. 3) штоки 11 гідроциліндрів 10 повертають її щодо осі шарнірів 9. Коли поворотна лінійка 8 займає положення за слябом 4 щодо приймального рольганга 3 (фіг. 4), штоки 11 гідроциліндрів 10 повертають лінійку 8 щодо осі шарнірів 9 таким чином, що вона займає вертикальне положення (фіг. 5), після чого сляб 4 переміщається по проводках 3 на приймальний рольганг 2. Цикл повторюється. Із усього вищевикладеного видно, що виконання розгортально-передавального пристрою для слябів у лінії прокатного стана відповідно до формули корисної моделі дозволяє розширити технологічні можливості за рахунок забезпечення передачі слябів у двох протилежних напрямках. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Розгортально-передавальний пристрій для слябів у лінії прокатного стана, що містить взаємно перпендикулярні передавальний та приймальний рольганги, який відрізняється тим, що він обладнаний проводками, установленими між передавальним і приймальним рольгангами, а з боку приймального рольганга встановлений зіштовхувач, обладнаний поворотною лінійкою, при цьому штанги зіштовхувача розташовані над роликами приймального рольганга. 2 UA 92849 U 3 UA 92849 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
