Система газовидаляння і очищення від пилу технологічних газів агломераційних машин

Завантажити PDF файл.

Формула / Реферат

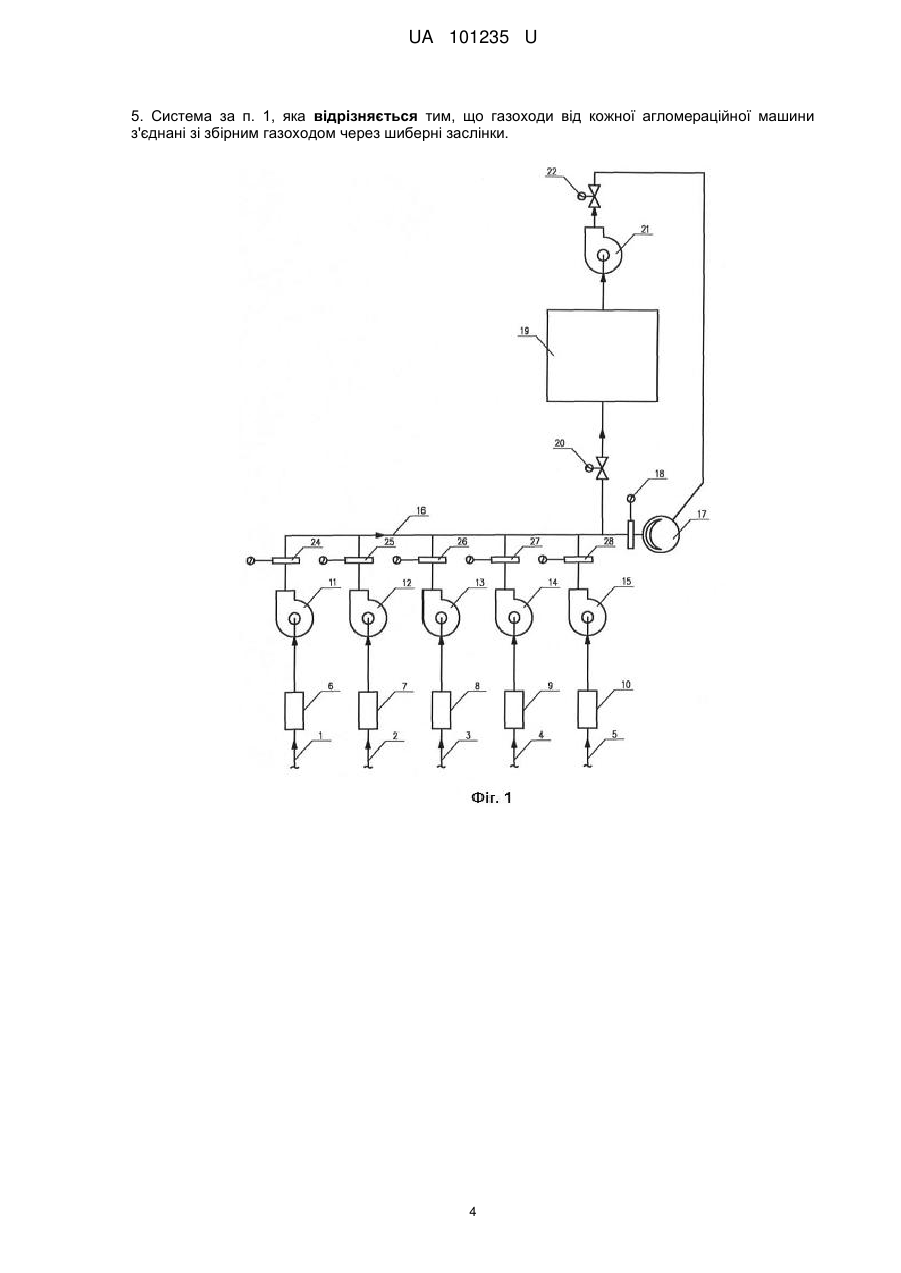

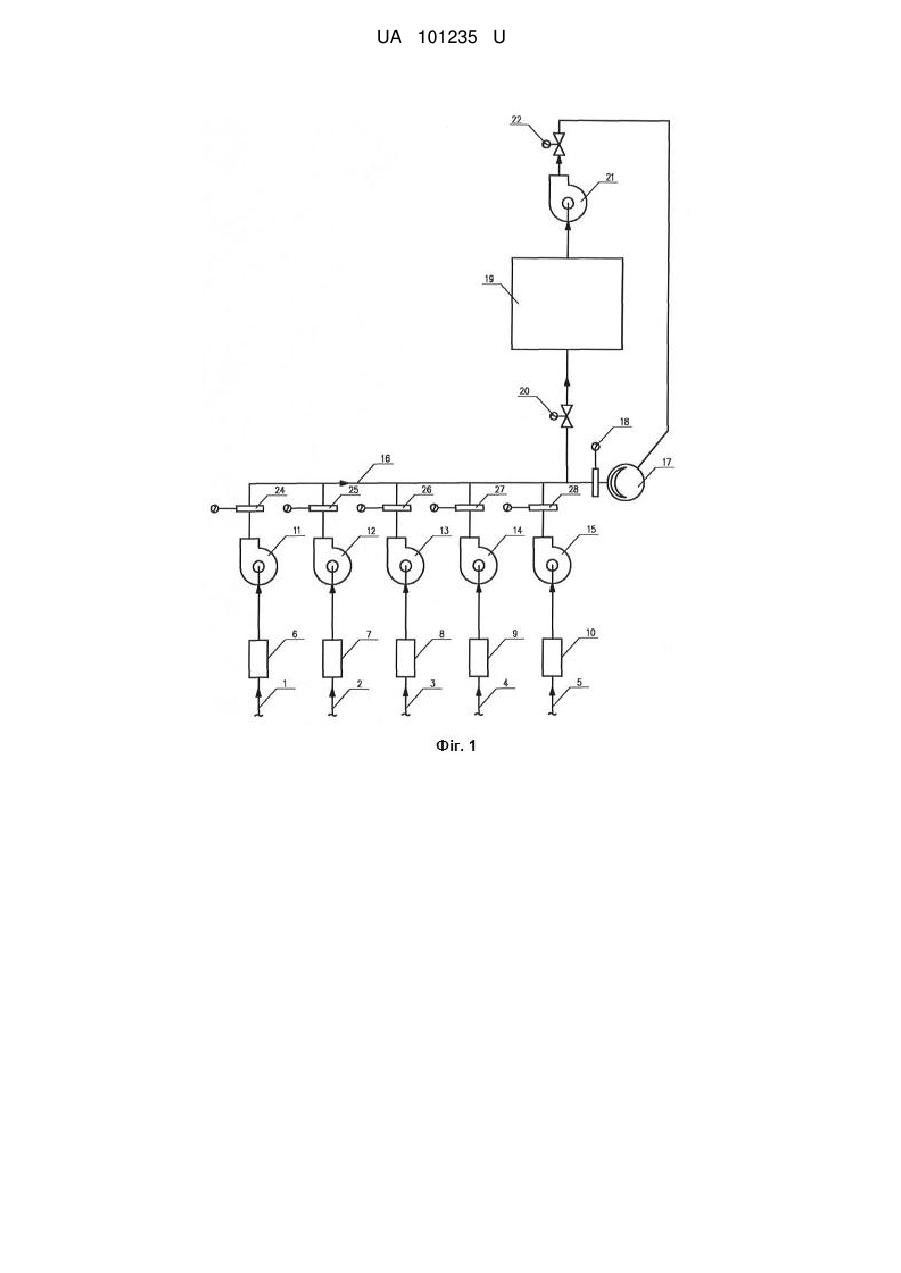

1. Система газовидалення і очищення від пилу технологічних газів агломераційних машин, що містить встановлені для кожної агломераційної машини газохід, циклон і ексгаустер, що з'єднані з димарем, яка відрізняється тим, що газоходи від кожної агломераційної машини з'єднані після ексгаустерів в збірний газохід і на збірному газоході перед димарем встановлена шиберна заслінка, при цьому система обладнана рукавним фільтром, вхід якого з'єднаний через відсічний клапан зі збірним газоходом, а вихід з'єднаний через димосос з димарем.

2. Система за п. 1, яка відрізняється тим, що вона обладнана додатковим димарем, з яким з'єднаний рукавний фільтр.

3. Система за п. 1, яка відрізняється тим, що рукавний фільтр виконаний секціонованим.

4. Система за п. 1, яка відрізняється тим, що димосос, який з'єднує рукавний фільтр з димарем, виконаний з можливістю регулювання його продуктивності та потужності в залежності від кількості працюючих агломераційних машин.

5. Система за п. 1, яка відрізняється тим, що газоходи від кожної агломераційної машини з'єднані зі збірним газоходом через шиберні заслінки.

Текст

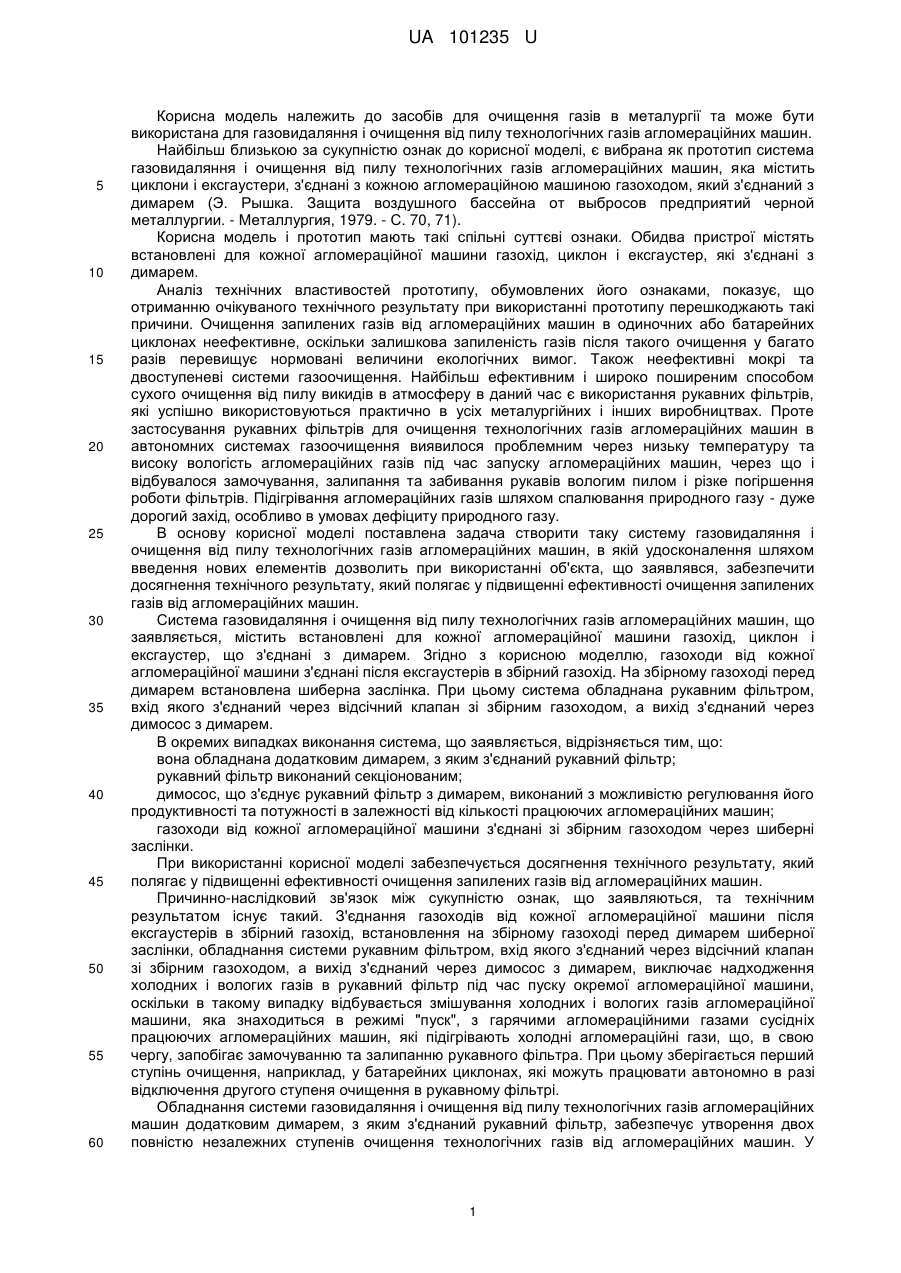

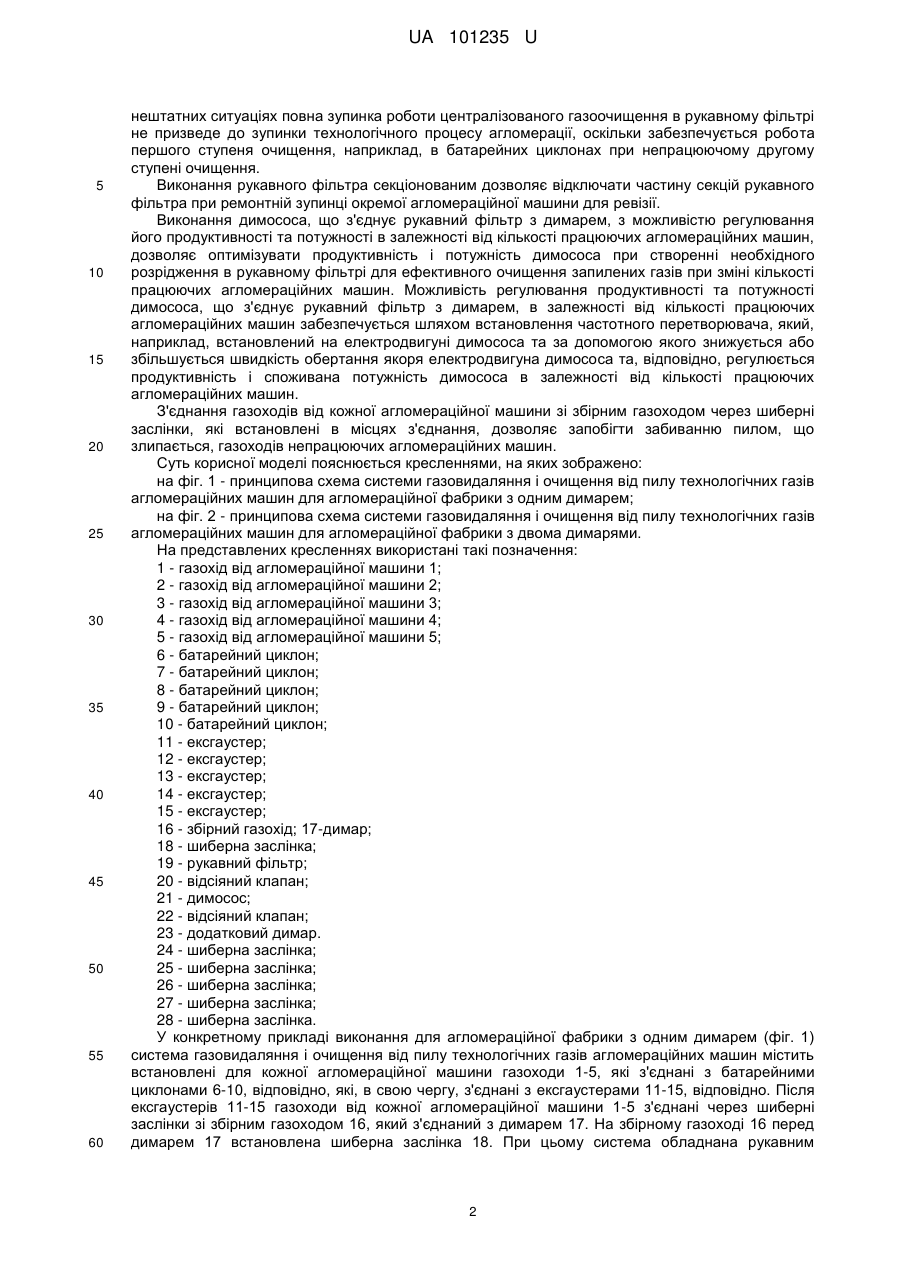

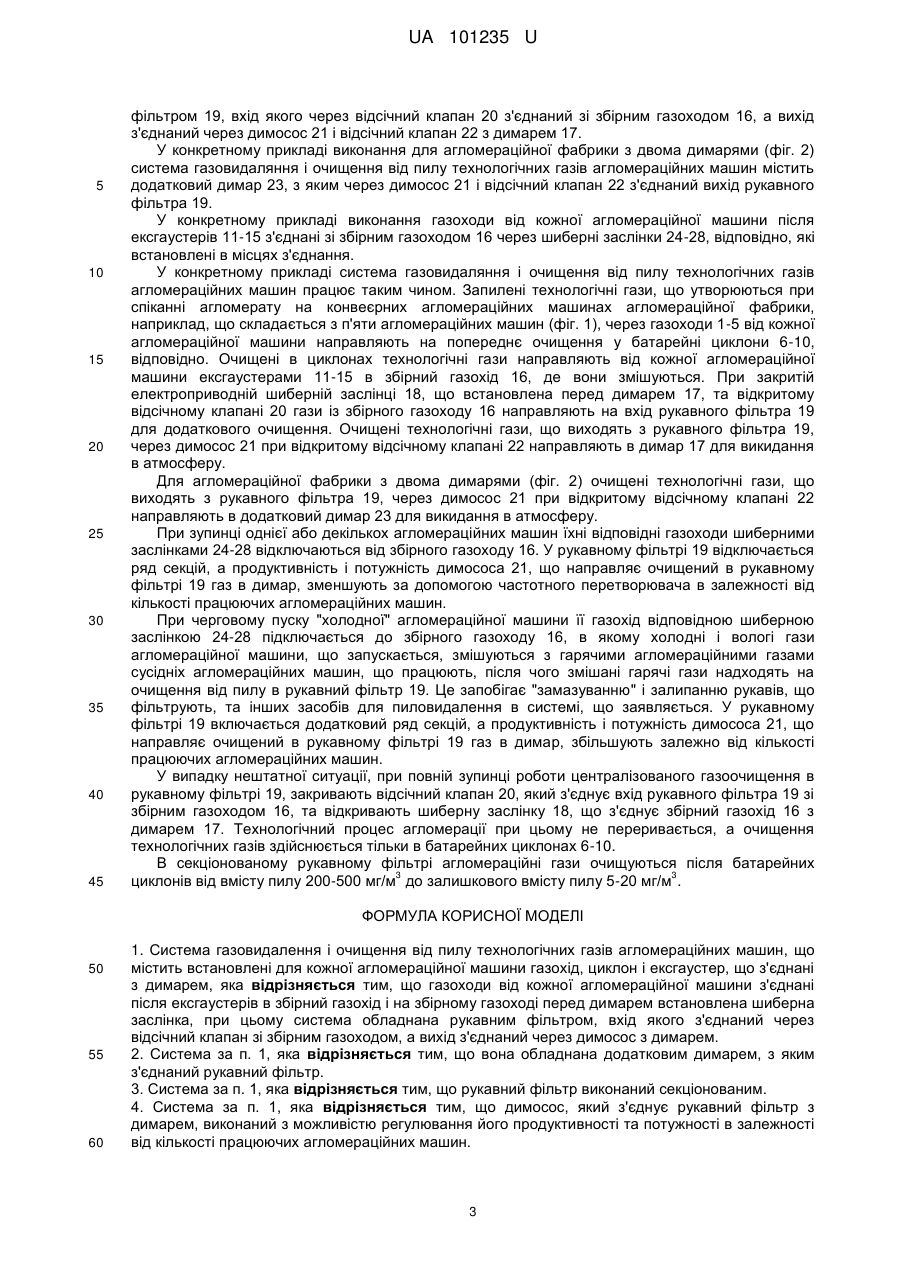

Реферат: Система газовидалення і очищення від пилу технологічних газів агломераційних машин містить встановлені для кожної агломераційної машини газохід, циклон і ексгаустер, що з'єднані з димарем. Газоходи від кожної агломераційної машини з'єднані після ексгаустерів в збірний газохід і на збірному газоході перед димарем встановлена шиберна заслінка. Система обладнана рукавним фільтром, вхід якого з'єднаний через відсічний клапан зі збірним газоходом, а вихід з'єднаний через димосос з димарем. UA 101235 U (12) UA 101235 U UA 101235 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів для очищення газів в металургії та може бути використана для газовидаляння і очищення від пилу технологічних газів агломераційних машин. Найбільш близькою за сукупністю ознак до корисної моделі, є вибрана як прототип система газовидаляння і очищення від пилу технологічних газів агломераційних машин, яка містить циклони і ексгаустери, з'єднані з кожною агломераційною машиною газоходом, який з'єднаний з димарем (Э. Рышка. Защита воздушного бассейна от выбросов предприятий черной металлургии. - Металлургия, 1979. - С. 70, 71). Корисна модель і прототип мають такі спільні суттєві ознаки. Обидва пристрої містять встановлені для кожної агломераційної машини газохід, циклон і ексгаустер, які з'єднані з димарем. Аналіз технічних властивостей прототипу, обумовлених його ознаками, показує, що отриманню очікуваного технічного результату при використанні прототипу перешкоджають такі причини. Очищення запилених газів від агломераційних машин в одиночних або батарейних циклонах неефективне, оскільки залишкова запиленість газів після такого очищення у багато разів перевищує нормовані величини екологічних вимог. Також неефективні мокрі та двоступеневі системи газоочищення. Найбільш ефективним і широко поширеним способом сухого очищення від пилу викидів в атмосферу в даний час є використання рукавних фільтрів, які успішно використовуються практично в усіх металургійних і інших виробництвах. Проте застосування рукавних фільтрів для очищення технологічних газів агломераційних машин в автономних системах газоочищення виявилося проблемним через низьку температуру та високу вологість агломераційних газів під час запуску агломераційних машин, через що і відбувалося замочування, залипання та забивання рукавів вологим пилом і різке погіршення роботи фільтрів. Підігрівання агломераційних газів шляхом спалювання природного газу - дуже дорогий захід, особливо в умовах дефіциту природного газу. В основу корисної моделі поставлена задача створити таку систему газовидаляння і очищення від пилу технологічних газів агломераційних машин, в якій удосконалення шляхом введення нових елементів дозволить при використанні об'єкта, що заявлявся, забезпечити досягнення технічного результату, який полягає у підвищенні ефективності очищення запилених газів від агломераційних машин. Система газовидаляння і очищення від пилу технологічних газів агломераційних машин, що заявляється, містить встановлені для кожної агломераційної машини газохід, циклон і ексгаустер, що з'єднані з димарем. Згідно з корисною моделлю, газоходи від кожної агломераційної машини з'єднані після ексгаустерів в збірний газохід. На збірному газоході перед димарем встановлена шиберна заслінка. При цьому система обладнана рукавним фільтром, вхід якого з'єднаний через відсічний клапан зі збірним газоходом, а вихід з'єднаний через димосос з димарем. В окремих випадках виконання система, що заявляється, відрізняється тим, що: вона обладнана додатковим димарем, з яким з'єднаний рукавний фільтр; рукавний фільтр виконаний секціонованим; димосос, що з'єднує рукавний фільтр з димарем, виконаний з можливістю регулювання його продуктивності та потужності в залежності від кількості працюючих агломераційних машин; газоходи від кожної агломераційної машини з'єднані зі збірним газоходом через шиберні заслінки. При використанні корисної моделі забезпечується досягнення технічного результату, який полягає у підвищенні ефективності очищення запилених газів від агломераційних машин. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом існує такий. З'єднання газоходів від кожної агломераційної машини після ексгаустерів в збірний газохід, встановлення на збірному газоході перед димарем шиберної заслінки, обладнання системи рукавним фільтром, вхід якого з'єднаний через відсічний клапан зі збірним газоходом, а вихід з'єднаний через димосос з димарем, виключає надходження холодних і вологих газів в рукавний фільтр під час пуску окремої агломераційної машини, оскільки в такому випадку відбувається змішування холодних і вологих газів агломераційної машини, яка знаходиться в режимі "пуск", з гарячими агломераційними газами сусідніх працюючих агломераційних машин, які підігрівають холодні агломераційні гази, що, в свою чергу, запобігає замочуванню та залипанню рукавного фільтра. При цьому зберігається перший ступінь очищення, наприклад, у батарейних циклонах, які можуть працювати автономно в разі відключення другого ступеня очищення в рукавному фільтрі. Обладнання системи газовидаляння і очищення від пилу технологічних газів агломераційних машин додатковим димарем, з яким з'єднаний рукавний фільтр, забезпечує утворення двох повністю незалежних ступенів очищення технологічних газів від агломераційних машин. У 1 UA 101235 U 5 10 15 20 25 30 35 40 45 50 55 60 нештатних ситуаціях повна зупинка роботи централізованого газоочищення в рукавному фільтрі не призведе до зупинки технологічного процесу агломерації, оскільки забезпечується робота першого ступеня очищення, наприклад, в батарейних циклонах при непрацюючому другому ступені очищення. Виконання рукавного фільтра секціонованим дозволяє відключати частину секцій рукавного фільтра при ремонтній зупинці окремої агломераційної машини для ревізії. Виконання димососа, що з'єднує рукавний фільтр з димарем, з можливістю регулювання його продуктивності та потужності в залежності від кількості працюючих агломераційних машин, дозволяє оптимізувати продуктивність і потужність димососа при створенні необхідного розрідження в рукавному фільтрі для ефективного очищення запилених газів при зміні кількості працюючих агломераційних машин. Можливість регулювання продуктивності та потужності димососа, що з'єднує рукавний фільтр з димарем, в залежності від кількості працюючих агломераційних машин забезпечується шляхом встановлення частотного перетворювача, який, наприклад, встановлений на електродвигуні димососа та за допомогою якого знижується або збільшується швидкість обертання якоря електродвигуна димососа та, відповідно, регулюється продуктивність і споживана потужність димососа в залежності від кількості працюючих агломераційних машин. З'єднання газоходів від кожної агломераційної машини зі збірним газоходом через шиберні заслінки, які встановлені в місцях з'єднання, дозволяє запобігти забиванню пилом, що злипається, газоходів непрацюючих агломераційних машин. Суть корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 - принципова схема системи газовидаляння і очищення від пилу технологічних газів агломераційних машин для агломераційної фабрики з одним димарем; на фіг. 2 - принципова схема системи газовидаляння і очищення від пилу технологічних газів агломераційних машин для агломераційної фабрики з двома димарями. На представлених кресленнях використані такі позначення: 1 - газохід від агломераційної машини 1; 2 - газохід від агломераційної машини 2; 3 - газохід від агломераційної машини 3; 4 - газохід від агломераційної машини 4; 5 - газохід від агломераційної машини 5; 6 - батарейний циклон; 7 - батарейний циклон; 8 - батарейний циклон; 9 - батарейний циклон; 10 - батарейний циклон; 11 - ексгаустер; 12 - ексгаустер; 13 - ексгаустер; 14 - ексгаустер; 15 - ексгаустер; 16 - збірний газохід; 17-димар; 18 - шиберна заслінка; 19 - рукавний фільтр; 20 - відсіяний клапан; 21 - димосос; 22 - відсіяний клапан; 23 - додатковий димар. 24 - шиберна заслінка; 25 - шиберна заслінка; 26 - шиберна заслінка; 27 - шиберна заслінка; 28 - шиберна заслінка. У конкретному прикладі виконання для агломераційної фабрики з одним димарем (фіг. 1) система газовидаляння і очищення від пилу технологічних газів агломераційних машин містить встановлені для кожної агломераційної машини газоходи 1-5, які з'єднані з батарейними циклонами 6-10, відповідно, які, в свою чергу, з'єднані з ексгаустерами 11-15, відповідно. Після ексгаустерів 11-15 газоходи від кожної агломераційної машини 1-5 з'єднані через шиберні заслінки зі збірним газоходом 16, який з'єднаний з димарем 17. На збірному газоході 16 перед димарем 17 встановлена шиберна заслінка 18. При цьому система обладнана рукавним 2 UA 101235 U 5 10 15 20 25 30 35 40 45 фільтром 19, вхід якого через відсічний клапан 20 з'єднаний зі збірним газоходом 16, а вихід з'єднаний через димосос 21 і відсічний клапан 22 з димарем 17. У конкретному прикладі виконання для агломераційної фабрики з двома димарями (фіг. 2) система газовидаляння і очищення від пилу технологічних газів агломераційних машин містить додатковий димар 23, з яким через димосос 21 і відсічний клапан 22 з'єднаний вихід рукавного фільтра 19. У конкретному прикладі виконання газоходи від кожної агломераційної машини після ексгаустерів 11-15 з'єднані зі збірним газоходом 16 через шиберні заслінки 24-28, відповідно, які встановлені в місцях з'єднання. У конкретному прикладі система газовидаляння і очищення від пилу технологічних газів агломераційних машин працює таким чином. Запилені технологічні гази, що утворюються при спіканні агломерату на конвеєрних агломераційних машинах агломераційної фабрики, наприклад, що складається з п'яти агломераційних машин (фіг. 1), через газоходи 1-5 від кожної агломераційної машини направляють на попереднє очищення у батарейні циклони 6-10, відповідно. Очищені в циклонах технологічні гази направляють від кожної агломераційної машини ексгаустерами 11-15 в збірний газохід 16, де вони змішуються. При закритій електроприводній шиберній заслінці 18, що встановлена перед димарем 17, та відкритому відсічному клапані 20 гази із збірного газоходу 16 направляють на вхід рукавного фільтра 19 для додаткового очищення. Очищені технологічні гази, що виходять з рукавного фільтра 19, через димосос 21 при відкритому відсічному клапані 22 направляють в димар 17 для викидання в атмосферу. Для агломераційної фабрики з двома димарями (фіг. 2) очищені технологічні гази, що виходять з рукавного фільтра 19, через димосос 21 при відкритому відсічному клапані 22 направляють в додатковий димар 23 для викидання в атмосферу. При зупинці однієї або декількох агломераційних машин їхні відповідні газоходи шиберними заслінками 24-28 відключаються від збірного газоходу 16. У рукавному фільтрі 19 відключається ряд секцій, а продуктивність і потужність димососа 21, що направляє очищений в рукавному фільтрі 19 газ в димар, зменшують за допомогою частотного перетворювача в залежності від кількості працюючих агломераційних машин. При черговому пуску "холодної" агломераційної машини її газохід відповідною шиберною заслінкою 24-28 підключається до збірного газоходу 16, в якому холодні і вологі гази агломераційної машини, що запускається, змішуються з гарячими агломераційними газами сусідніх агломераційних машин, що працюють, після чого змішані гарячі гази надходять на очищення від пилу в рукавний фільтр 19. Це запобігає "замазуванню" і залипанню рукавів, що фільтрують, та інших засобів для пиловидалення в системі, що заявляється. У рукавному фільтрі 19 включається додатковий ряд секцій, а продуктивність і потужність димососа 21, що направляє очищений в рукавному фільтрі 19 газ в димар, збільшують залежно від кількості працюючих агломераційних машин. У випадку нештатної ситуації, при повній зупинці роботи централізованого газоочищення в рукавному фільтрі 19, закривають відсічний клапан 20, який з'єднує вхід рукавного фільтра 19 зі збірним газоходом 16, та відкривають шиберну заслінку 18, що з'єднує збірний газохід 16 з димарем 17. Технологічний процес агломерації при цьому не переривається, а очищення технологічних газів здійснюється тільки в батарейних циклонах 6-10. В секціонованому рукавному фільтрі агломераційні гази очищуються після батарейних 3 3 циклонів від вмісту пилу 200-500 мг/м до залишкового вмісту пилу 5-20 мг/м . ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Система газовидалення і очищення від пилу технологічних газів агломераційних машин, що містить встановлені для кожної агломераційної машини газохід, циклон і ексгаустер, що з'єднані з димарем, яка відрізняється тим, що газоходи від кожної агломераційної машини з'єднані після ексгаустерів в збірний газохід і на збірному газоході перед димарем встановлена шиберна заслінка, при цьому система обладнана рукавним фільтром, вхід якого з'єднаний через відсічний клапан зі збірним газоходом, а вихід з'єднаний через димосос з димарем. 2. Система за п. 1, яка відрізняється тим, що вона обладнана додатковим димарем, з яким з'єднаний рукавний фільтр. 3. Система за п. 1, яка відрізняється тим, що рукавний фільтр виконаний секціонованим. 4. Система за п. 1, яка відрізняється тим, що димосос, який з'єднує рукавний фільтр з димарем, виконаний з можливістю регулювання його продуктивності та потужності в залежності від кількості працюючих агломераційних машин. 3 UA 101235 U 5. Система за п. 1, яка відрізняється тим, що газоходи від кожної агломераційної машини з'єднані зі збірним газоходом через шиберні заслінки. 4 UA 101235 U Комп’ютерна верстка Д. Шеверун Державнаслужба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5

Дивитися

Додаткова інформація

МПК / Мітки

МПК: F27B 21/08, B01D 45/18

Мітки: пилу, очищення, машин, агломераційних, газів, система, газовидаляння, технологічних
