Стенд для нахилу сталерозливного ковша

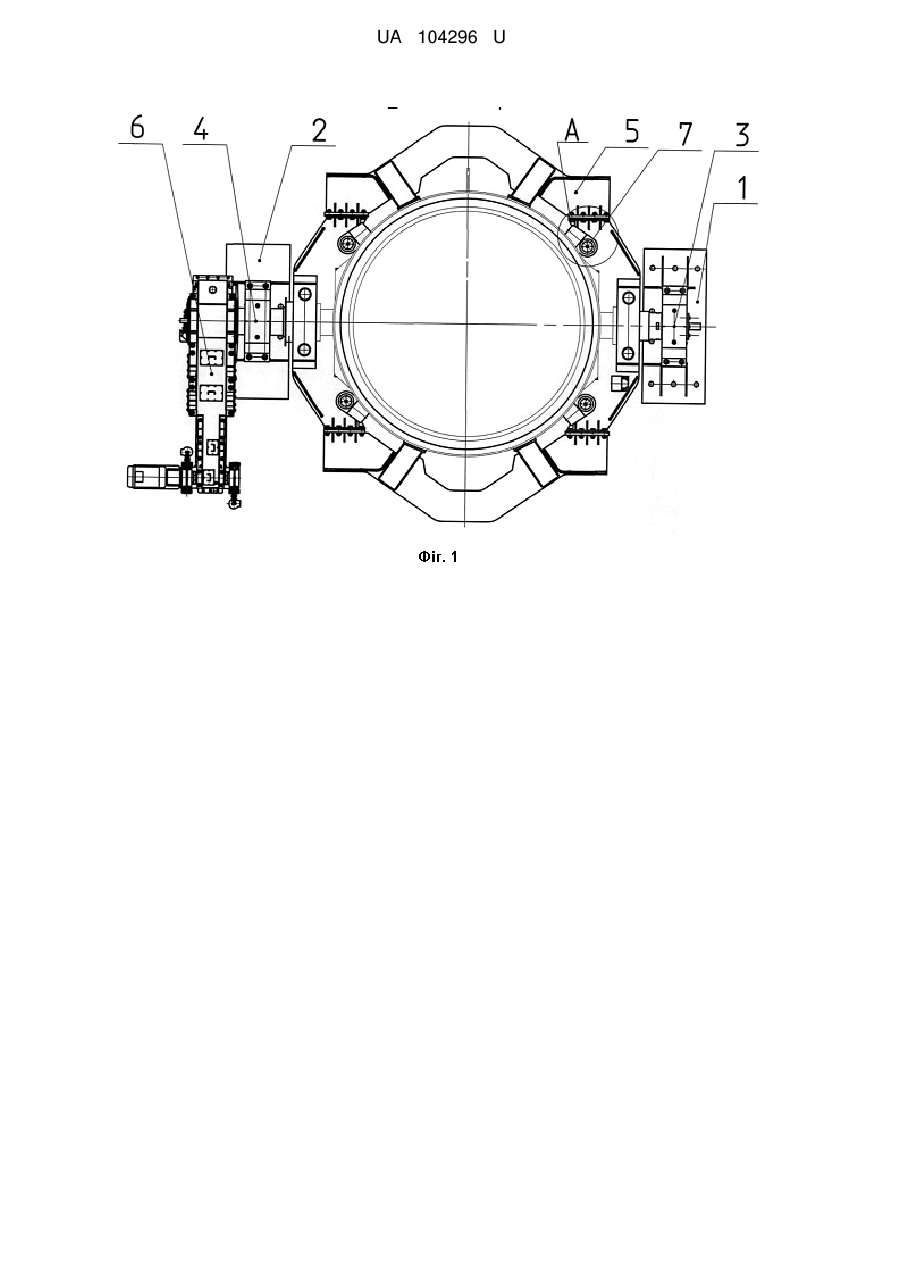

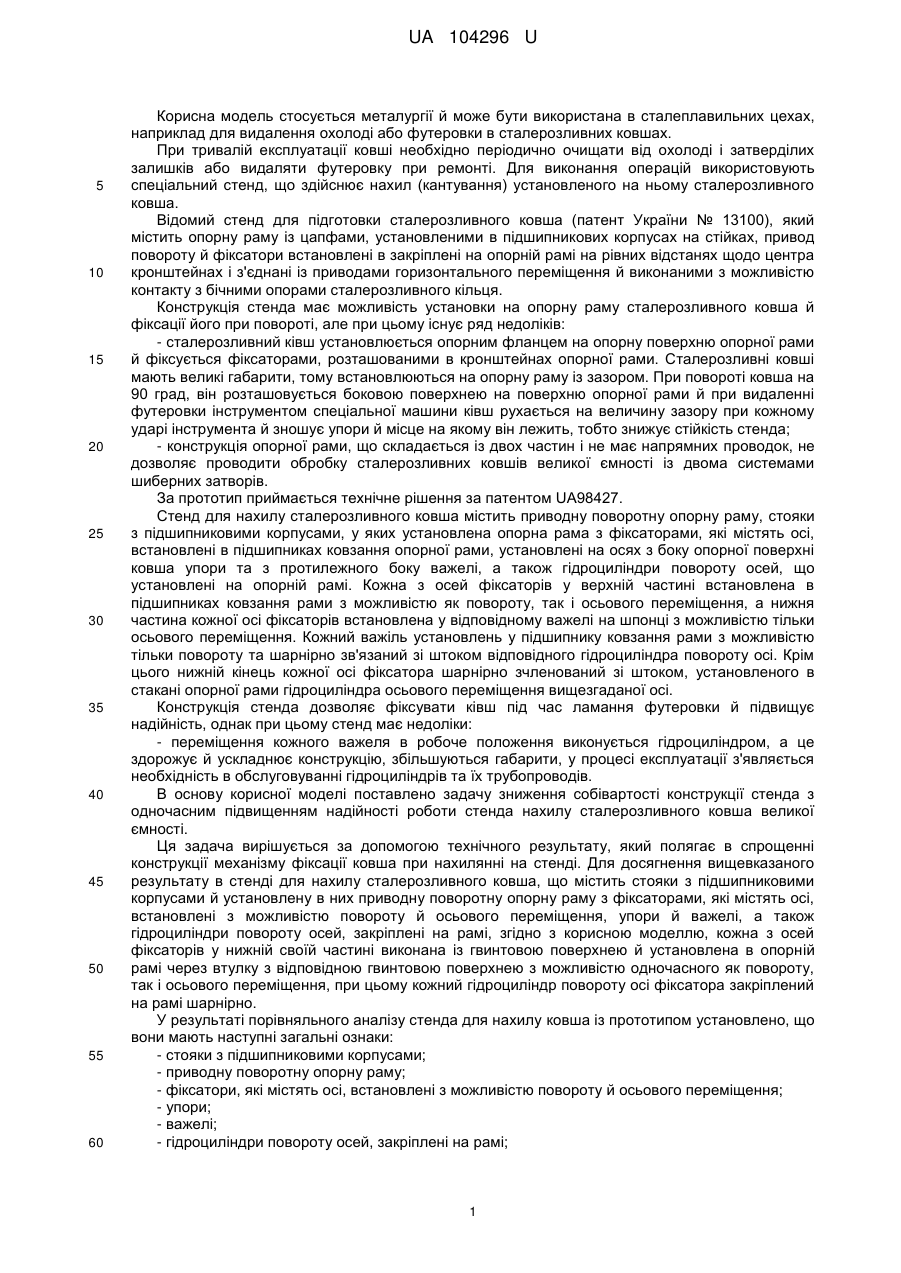

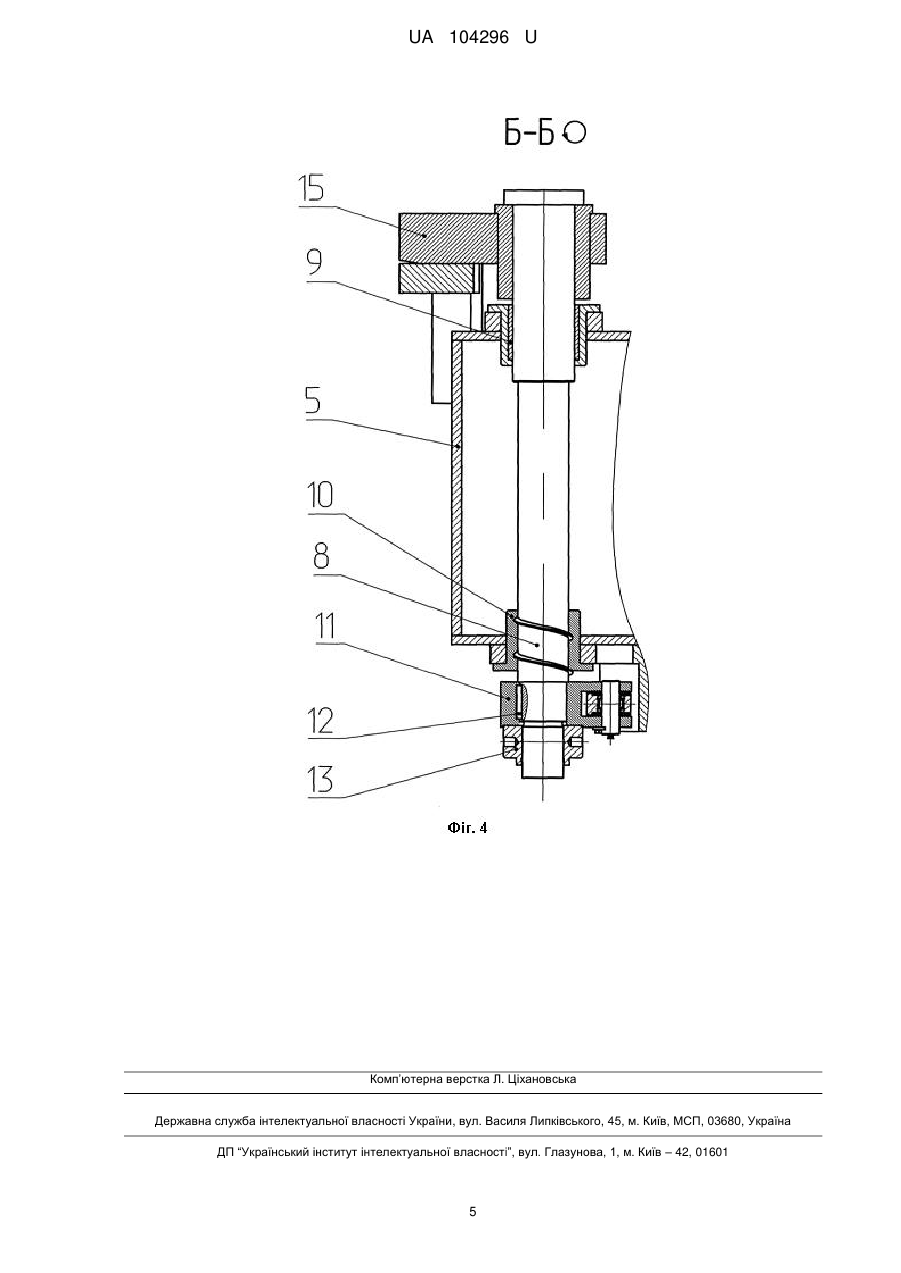

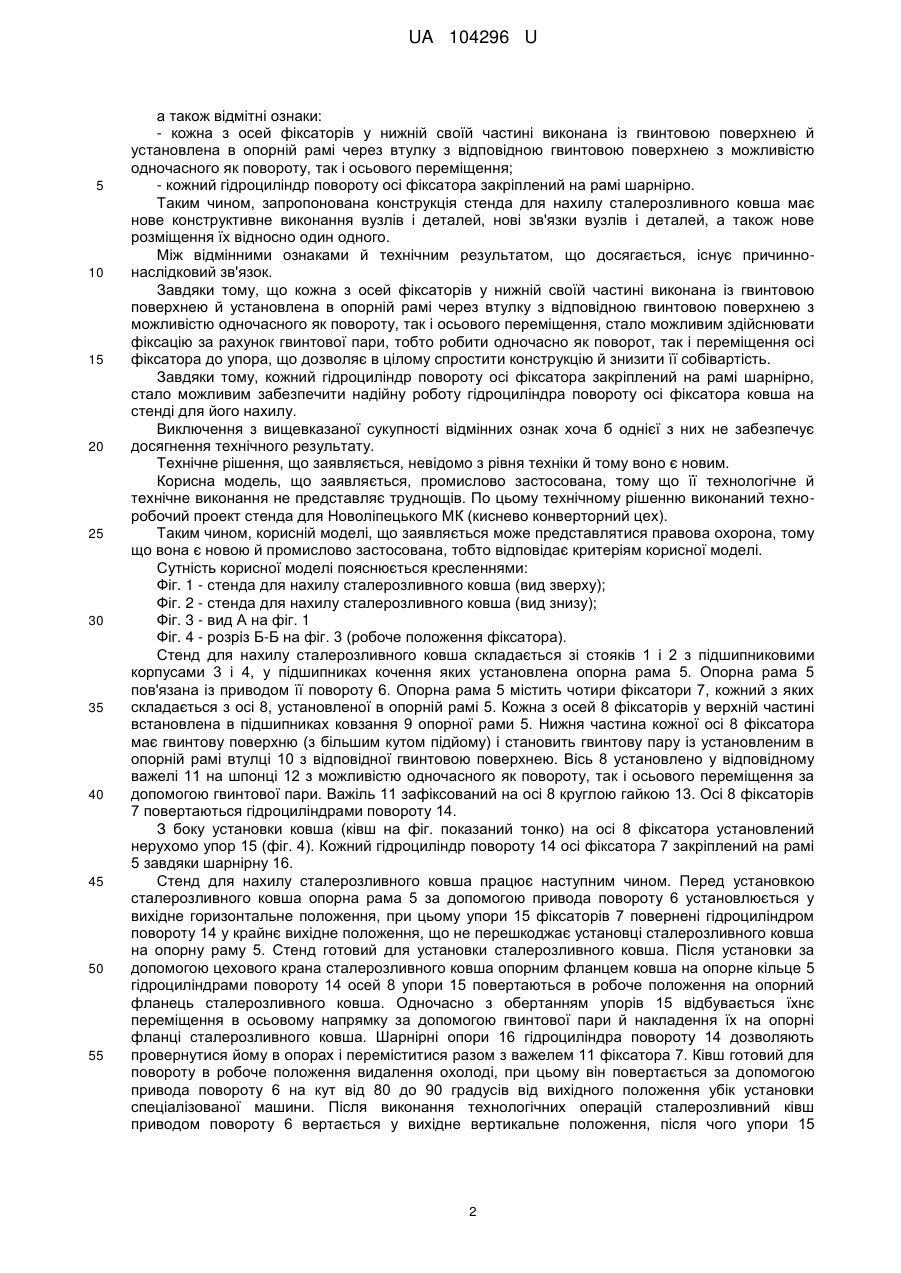

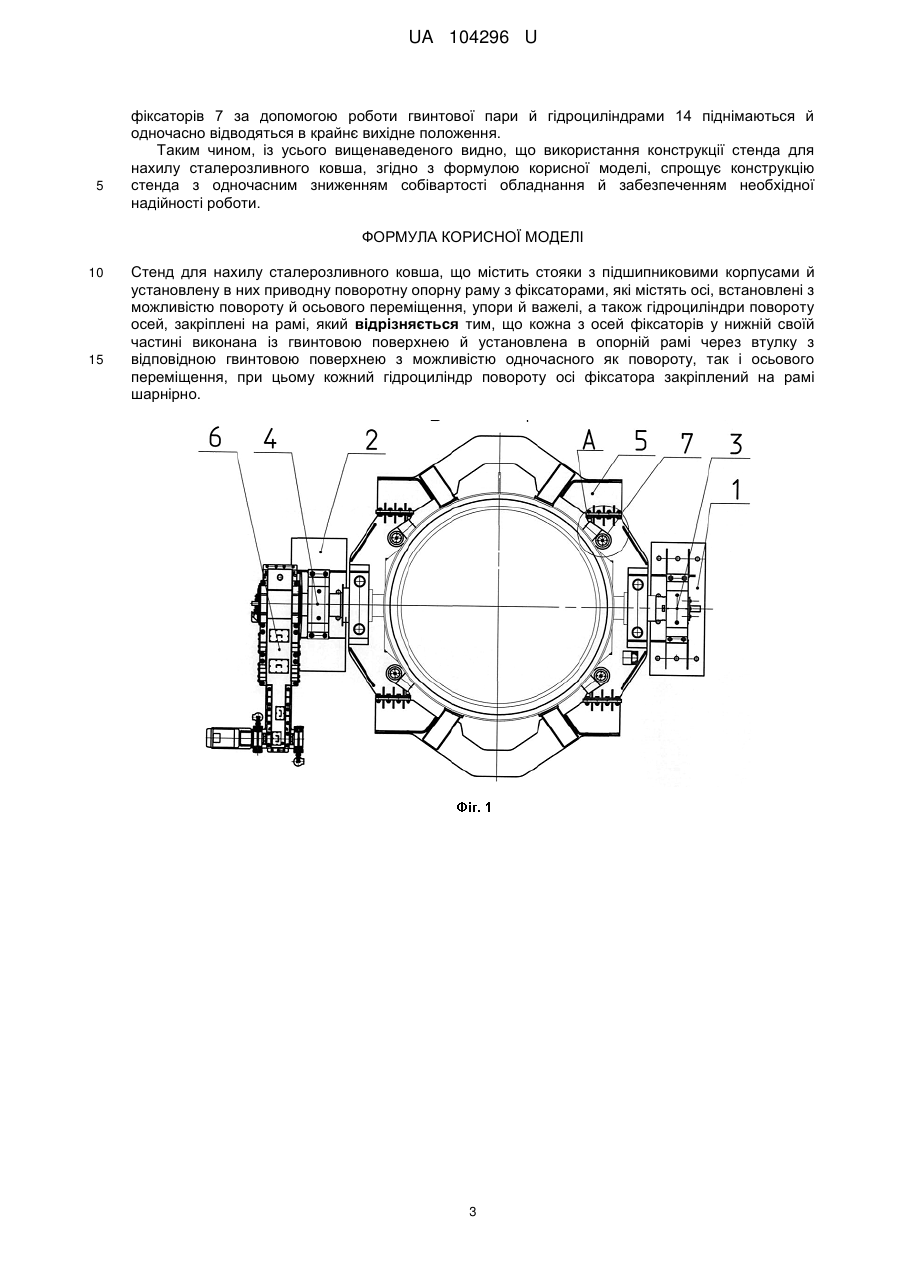

Реферат: Стенд для нахилу сталерозливного ковша містить стояки з підшипниковими корпусами й установлену в них приводну поворотну опорну раму з фіксаторами, які містять осі, встановлені з можливістю повороту й осьового переміщення, упори й важелі, а також гідроциліндри повороту осей, закріплені на рамі. Кожна з осей фіксаторів у нижній своїй частині виконана із гвинтовою поверхнею й установлена в опорній рамі через втулку з відповідною гвинтовою поверхнею з можливістю одночасного як повороту, так і осьового переміщення, при цьому кожний гідроциліндр повороту осі фіксатора закріплений на рамі шарнірно. UA 104296 U (12) UA 104296 U UA 104296 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується металургії й може бути використана в сталеплавильних цехах, наприклад для видалення охолоді або футеровки в сталерозливних ковшах. При тривалій експлуатації ковші необхідно періодично очищати від охолоді і затверділих залишків або видаляти футеровку при ремонті. Для виконання операцій використовують спеціальний стенд, що здійснює нахил (кантування) установленого на ньому сталерозливного ковша. Відомий стенд для підготовки сталерозливного ковша (патент України № 13100), який містить опорну раму із цапфами, установленими в підшипникових корпусах на стійках, привод повороту й фіксатори встановлені в закріплені на опорній рамі на рівних відстанях щодо центра кронштейнах і з'єднані із приводами горизонтального переміщення й виконаними з можливістю контакту з бічними опорами сталерозливного кільця. Конструкція стенда має можливість установки на опорну раму сталерозливного ковша й фіксації його при повороті, але при цьому існує ряд недоліків: - сталерозливний ківш установлюється опорним фланцем на опорну поверхню опорної рами й фіксується фіксаторами, розташованими в кронштейнах опорної рами. Сталерозливні ковші мають великі габарити, тому встановлюються на опорну раму із зазором. При повороті ковша на 90 град, він розташовується боковою поверхнею на поверхню опорної рами й при видаленні футеровки інструментом спеціальної машини ківш рухається на величину зазору при кожному ударі інструмента й зношує упори й місце на якому він лежить, тобто знижує стійкість стенда; - конструкція опорної рами, що складається із двох частин і не має напрямних проводок, не дозволяє проводити обробку сталерозливних ковшів великої ємності із двома системами шиберних затворів. За прототип приймається технічне рішення за патентом UA98427. Стенд для нахилу сталерозливного ковша містить приводну поворотну опорну раму, стояки з підшипниковими корпусами, у яких установлена опорна рама з фіксаторами, які містять осі, встановлені в підшипниках ковзання опорної рами, установлені на осях з боку опорної поверхні ковша упори та з протилежного боку важелі, а також гідроциліндри повороту осей, що установлені на опорній рамі. Кожна з осей фіксаторів у верхній частині встановлена в підшипниках ковзання рами з можливістю як повороту, так і осьового переміщення, а нижня частина кожної осі фіксаторів встановлена у відповідному важелі на шпонці з можливістю тільки осьового переміщення. Кожний важіль установлень у підшипнику ковзання рами з можливістю тільки повороту та шарнірно зв'язаний зі штоком відповідного гідроциліндра повороту осі. Крім цього нижній кінець кожної осі фіксатора шарнірно зчленований зі штоком, установленого в стакані опорної рами гідроциліндра осьового переміщення вищезгаданої осі. Конструкція стенда дозволяє фіксувати ківш під час ламання футеровки й підвищує надійність, однак при цьому стенд має недоліки: - переміщення кожного важеля в робоче положення виконується гідроциліндром, а це здорожує й ускладнює конструкцію, збільшуються габарити, у процесі експлуатації з'являється необхідність в обслуговуванні гідроциліндрів та їх трубопроводів. В основу корисної моделі поставлено задачу зниження собівартості конструкції стенда з одночасним підвищенням надійності роботи стенда нахилу сталерозливного ковша великої ємності. Ця задача вирішується за допомогою технічного результату, який полягає в спрощенні конструкції механізму фіксації ковша при нахилянні на стенді. Для досягнення вищевказаного результату в стенді для нахилу сталерозливного ковша, що містить стояки з підшипниковими корпусами й установлену в них приводну поворотну опорну раму з фіксаторами, які містять осі, встановлені з можливістю повороту й осьового переміщення, упори й важелі, а також гідроциліндри повороту осей, закріплені на рамі, згідно з корисною моделлю, кожна з осей фіксаторів у нижній своїй частині виконана із гвинтовою поверхнею й установлена в опорній рамі через втулку з відповідною гвинтовою поверхнею з можливістю одночасного як повороту, так і осьового переміщення, при цьому кожний гідроциліндр повороту осі фіксатора закріплений на рамі шарнірно. У результаті порівняльного аналізу стенда для нахилу ковша із прототипом установлено, що вони мають наступні загальні ознаки: - стояки з підшипниковими корпусами; - приводну поворотну опорну раму; - фіксатори, які містять осі, встановлені з можливістю повороту й осьового переміщення; - упори; - важелі; - гідроциліндри повороту осей, закріплені на рамі; 1 UA 104296 U 5 10 15 20 25 30 35 40 45 50 55 а також відмітні ознаки: - кожна з осей фіксаторів у нижній своїй частині виконана із гвинтовою поверхнею й установлена в опорній рамі через втулку з відповідною гвинтовою поверхнею з можливістю одночасного як повороту, так і осьового переміщення; - кожний гідроциліндр повороту осі фіксатора закріплений на рамі шарнірно. Таким чином, запропонована конструкція стенда для нахилу сталерозливного ковша має нове конструктивне виконання вузлів і деталей, нові зв'язки вузлів і деталей, а також нове розміщення їх відносно один одного. Між відмінними ознаками й технічним результатом, що досягається, існує причиннонаслідковий зв'язок. Завдяки тому, що кожна з осей фіксаторів у нижній своїй частині виконана із гвинтовою поверхнею й установлена в опорній рамі через втулку з відповідною гвинтовою поверхнею з можливістю одночасного як повороту, так і осьового переміщення, стало можливим здійснювати фіксацію за рахунок гвинтової пари, тобто робити одночасно як поворот, так і переміщення осі фіксатора до упора, що дозволяє в цілому спростити конструкцію й знизити її собівартість. Завдяки тому, кожний гідроциліндр повороту осі фіксатора закріплений на рамі шарнірно, стало можливим забезпечити надійну роботу гідроциліндра повороту осі фіксатора ковша на стенді для його нахилу. Виключення з вищевказаної сукупності відмінних ознак хоча б однієї з них не забезпечує досягнення технічного результату. Технічне рішення, що заявляється, невідомо з рівня техніки й тому воно є новим. Корисна модель, що заявляється, промислово застосована, тому що її технологічне й технічне виконання не представляє труднощів. По цьому технічному рішенню виконаний техноробочий проект стенда для Новоліпецького МК (киснево конверторний цех). Таким чином, корисній моделі, що заявляється може представлятися правова охорона, тому що вона є новою й промислово застосована, тобто відповідає критеріям корисної моделі. Сутність корисної моделі пояснюється кресленнями: Фіг. 1 - стенда для нахилу сталерозливного ковша (вид зверху); Фіг. 2 - стенда для нахилу сталерозливного ковша (вид знизу); Фіг. 3 - вид А на фіг. 1 Фіг. 4 - розріз Б-Б на фіг. 3 (робоче положення фіксатора). Стенд для нахилу сталерозливного ковша складається зі стояків 1 і 2 з підшипниковими корпусами 3 і 4, у підшипниках кочення яких установлена опорна рама 5. Опорна рама 5 пов'язана із приводом її повороту 6. Опорна рама 5 містить чотири фіксатори 7, кожний з яких складається з осі 8, установленої в опорній рамі 5. Кожна з осей 8 фіксаторів у верхній частині встановлена в підшипниках ковзання 9 опорної рами 5. Нижня частина кожної осі 8 фіксатора має гвинтову поверхню (з більшим кутом підйому) і становить гвинтову пару із установленим в опорній рамі втулці 10 з відповідної гвинтовою поверхнею. Вісь 8 установлено у відповідному важелі 11 на шпонці 12 з можливістю одночасного як повороту, так і осьового переміщення за допомогою гвинтової пари. Важіль 11 зафіксований на осі 8 круглою гайкою 13. Осі 8 фіксаторів 7 повертаються гідроциліндрами повороту 14. З боку установки ковша (ківш на фіг. показаний тонко) на осі 8 фіксатора установлений нерухомо упор 15 (фіг. 4). Кожний гідроциліндр повороту 14 осі фіксатора 7 закріплений на рамі 5 завдяки шарнірну 16. Стенд для нахилу сталерозливного ковша працює наступним чином. Перед установкою сталерозливного ковша опорна рама 5 за допомогою привода повороту 6 установлюється у вихідне горизонтальне положення, при цьому упори 15 фіксаторів 7 повернені гідроциліндром повороту 14 у крайнє вихідне положення, що не перешкоджає установці сталерозливного ковша на опорну раму 5. Стенд готовий для установки сталерозливного ковша. Після установки за допомогою цехового крана сталерозливного ковша опорним фланцем ковша на опорне кільце 5 гідроциліндрами повороту 14 осей 8 упори 15 повертаються в робоче положення на опорний фланець сталерозливного ковша. Одночасно з обертанням упорів 15 відбувається їхнє переміщення в осьовому напрямку за допомогою гвинтової пари й накладення їх на опорні фланці сталерозливного ковша. Шарнірні опори 16 гідроциліндра повороту 14 дозволяють провернутися йому в опорах і переміститися разом з важелем 11 фіксатора 7. Ківш готовий для повороту в робоче положення видалення охолоді, при цьому він повертається за допомогою привода повороту 6 на кут від 80 до 90 градусів від вихідного положення убік установки спеціалізованої машини. Після виконання технологічних операцій сталерозливний ківш приводом повороту 6 вертається у вихідне вертикальне положення, після чого упори 15 2 UA 104296 U 5 фіксаторів 7 за допомогою роботи гвинтової пари й гідроциліндрами 14 піднімаються й одночасно відводяться в крайнє вихідне положення. Таким чином, із усього вищенаведеного видно, що використання конструкції стенда для нахилу сталерозливного ковша, згідно з формулою корисної моделі, спрощує конструкцію стенда з одночасним зниженням собівартості обладнання й забезпеченням необхідної надійності роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Стенд для нахилу сталерозливного ковша, що містить стояки з підшипниковими корпусами й установлену в них приводну поворотну опорну раму з фіксаторами, які містять осі, встановлені з можливістю повороту й осьового переміщення, упори й важелі, а також гідроциліндри повороту осей, закріплені на рамі, який відрізняється тим, що кожна з осей фіксаторів у нижній своїй частині виконана із гвинтовою поверхнею й установлена в опорній рамі через втулку з відповідною гвинтовою поверхнею з можливістю одночасного як повороту, так і осьового переміщення, при цьому кожний гідроциліндр повороту осі фіксатора закріплений на рамі шарнірно. 3 UA 104296 U 4 UA 104296 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
