Упаковка та плоска заготовка для виготовлення цієї упаковки

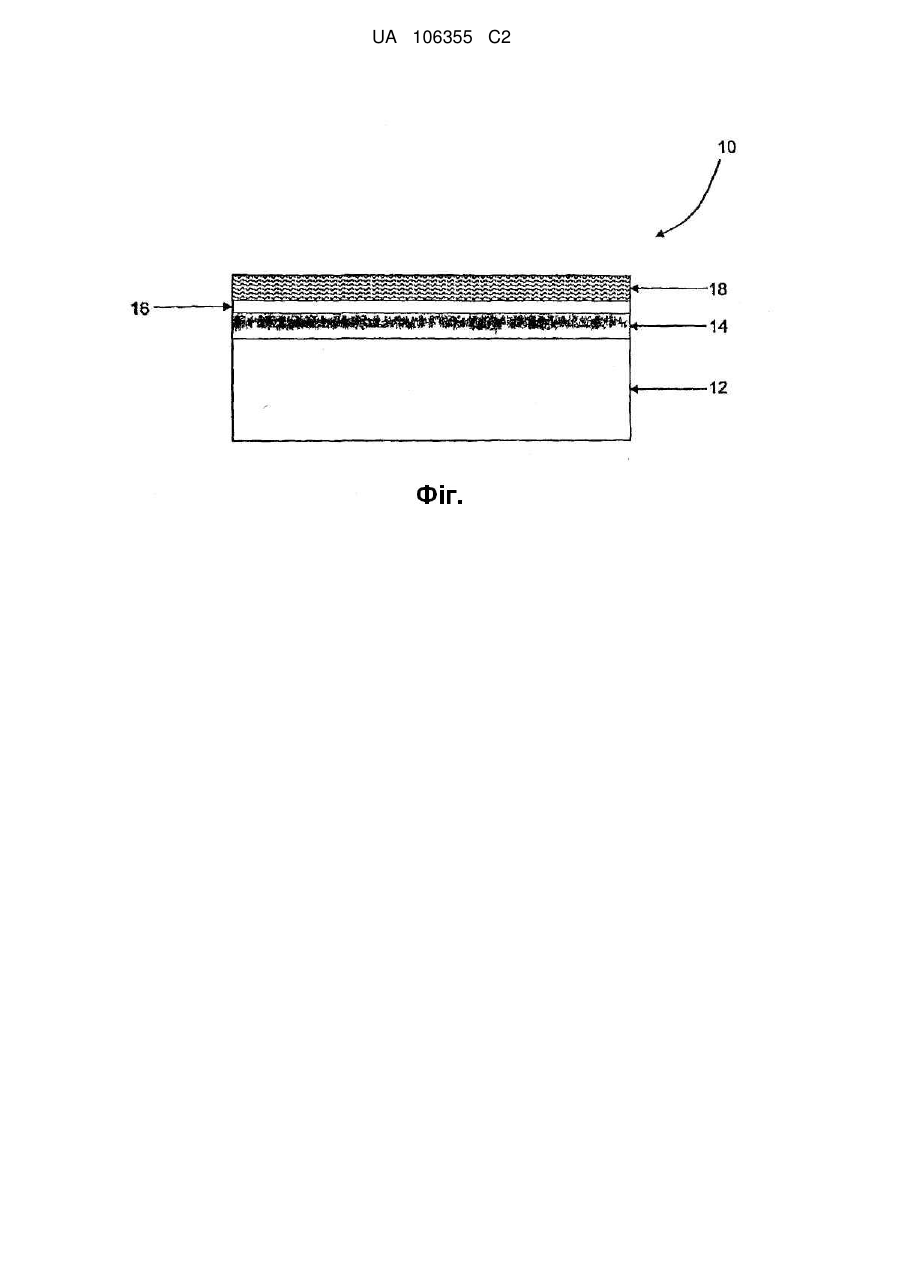

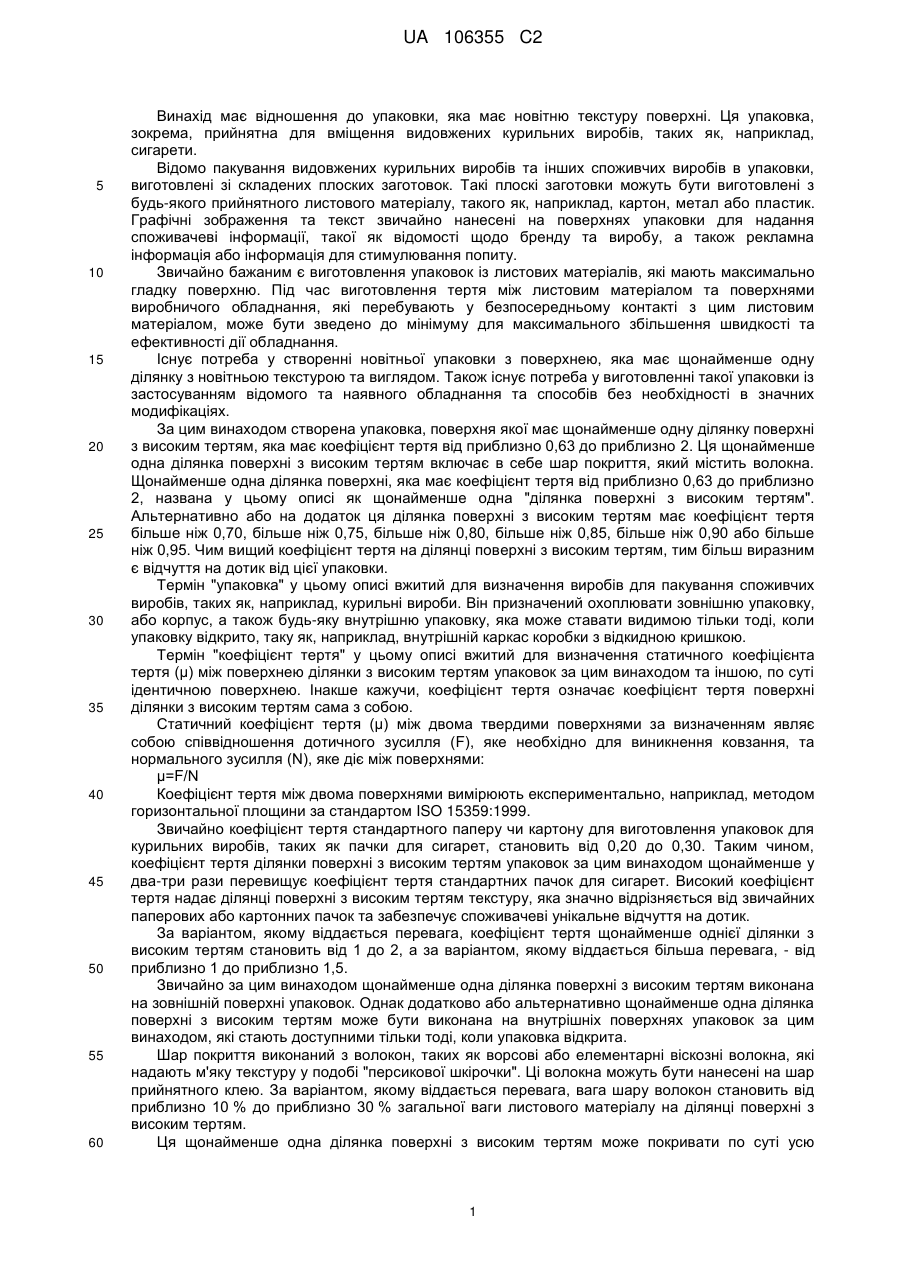

Реферат: Упаковка, у якій щонайменше одна ділянка поверхні з високим тертям має коефіцієнт тертя від приблизно 0,63 до приблизно 2. Ця щонайменше одна ділянка поверхні з високим тертям включає в себе шар покриття, який містить волокна. Поверхня упаковки може додатково мати щонайменше одну ділянку поверхні з низьким тертям, коефіцієнт тертя якої менше ніж 0,5, або за варіантом, якому віддається перевага, менше ніж 0,3. UA 106355 C2 (12) UA 106355 C2 UA 106355 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід має відношення до упаковки, яка має новітню текстуру поверхні. Ця упаковка, зокрема, прийнятна для вміщення видовжених курильних виробів, таких як, наприклад, сигарети. Відомо пакування видовжених курильних виробів та інших споживчих виробів в упаковки, виготовлені зі складених плоских заготовок. Такі плоскі заготовки можуть бути виготовлені з будь-якого прийнятного листового матеріалу, такого як, наприклад, картон, метал або пластик. Графічні зображення та текст звичайно нанесені на поверхнях упаковки для надання споживачеві інформації, такої як відомості щодо бренду та виробу, а також рекламна інформація або інформація для стимулювання попиту. Звичайно бажаним є виготовлення упаковок із листових матеріалів, які мають максимально гладку поверхню. Під час виготовлення тертя між листовим матеріалом та поверхнями виробничого обладнання, які перебувають у безпосередньому контакті з цим листовим матеріалом, може бути зведено до мінімуму для максимального збільшення швидкості та ефективності дії обладнання. Існує потреба у створенні новітньої упаковки з поверхнею, яка має щонайменше одну ділянку з новітньою текстурою та виглядом. Також існує потреба у виготовленні такої упаковки із застосуванням відомого та наявного обладнання та способів без необхідності в значних модифікаціях. За цим винаходом створена упаковка, поверхня якої має щонайменше одну ділянку поверхні з високим тертям, яка має коефіцієнт тертя від приблизно 0,63 до приблизно 2. Ця щонайменше одна ділянка поверхні з високим тертям включає в себе шар покриття, який містить волокна. Щонайменше одна ділянка поверхні, яка має коефіцієнт тертя від приблизно 0,63 до приблизно 2, названа у цьому описі як щонайменше одна "ділянка поверхні з високим тертям". Альтернативно або на додаток ця ділянка поверхні з високим тертям має коефіцієнт тертя більше ніж 0,70, більше ніж 0,75, більше ніж 0,80, більше ніж 0,85, більше ніж 0,90 або більше ніж 0,95. Чим вищий коефіцієнт тертя на ділянці поверхні з високим тертям, тим більш виразним є відчуття на дотик від цієї упаковки. Термін "упаковка" у цьому описі вжитий для визначення виробів для пакування споживчих виробів, таких як, наприклад, курильні вироби. Він призначений охоплювати зовнішню упаковку, або корпус, а також будь-яку внутрішню упаковку, яка може ставати видимою тільки тоді, коли упаковку відкрито, таку як, наприклад, внутрішній каркас коробки з відкидною кришкою. Термін "коефіцієнт тертя" у цьому описі вжитий для визначення статичного коефіцієнта тертя (μ) між поверхнею ділянки з високим тертям упаковок за цим винаходом та іншою, по суті ідентичною поверхнею. Інакше кажучи, коефіцієнт тертя означає коефіцієнт тертя поверхні ділянки з високим тертям сама з собою. Статичний коефіцієнт тертя (μ) між двома твердими поверхнями за визначенням являє собою співвідношення дотичного зусилля (F), яке необхідно для виникнення ковзання, та нормального зусилля (Ν), яке діє між поверхнями: μ=F/Ν Коефіцієнт тертя між двома поверхнями вимірюють експериментально, наприклад, методом горизонтальної площини за стандартом ISO 15359:1999. Звичайно коефіцієнт тертя стандартного паперу чи картону для виготовлення упаковок для курильних виробів, таких як пачки для сигарет, становить від 0,20 до 0,30. Таким чином, коефіцієнт тертя ділянки поверхні з високим тертям упаковок за цим винаходом щонайменше у два-три рази перевищує коефіцієнт тертя стандартних пачок для сигарет. Високий коефіцієнт тертя надає ділянці поверхні з високим тертям текстуру, яка значно відрізняється від звичайних паперових або картонних пачок та забезпечує споживачеві унікальне відчуття на дотик. За варіантом, якому віддається перевага, коефіцієнт тертя щонайменше однієї ділянки з високим тертям становить від 1 до 2, а за варіантом, якому віддається більша перевага, - від приблизно 1 до приблизно 1,5. Звичайно за цим винаходом щонайменше одна ділянка поверхні з високим тертям виконана на зовнішній поверхні упаковок. Однак додатково або альтернативно щонайменше одна ділянка поверхні з високим тертям може бути виконана на внутрішніх поверхнях упаковок за цим винаходом, які стають доступними тільки тоді, коли упаковка відкрита. Шар покриття виконаний з волокон, таких як ворсові або елементарні віскозні волокна, які надають м'яку текстуру у подобі "персикової шкірочки". Ці волокна можуть бути нанесені на шар прийнятного клею. За варіантом, якому віддається перевага, вага шару волокон становить від приблизно 10 % до приблизно 30 % загальної ваги листового матеріалу на ділянці поверхні з високим тертям. Ця щонайменше одна ділянка поверхні з високим тертям може покривати по суті усю 1 UA 106355 C2 5 10 15 20 25 30 35 40 45 50 55 60 зовнішню поверхню упаковки. Альтернативно ця щонайменше одна ділянка поверхні з високим тертям може покривати тільки частину зовнішньої поверхні упаковки. За варіантом, якому віддається перевага, якщо ділянка поверхні з високим тертям покриває тільки частину зовнішньої поверхні, то решта поверхні має коефіцієнт тертя менше ніж приблизно 0,5. Це забезпечує інтересний текстурний контраст із щонайменше однією ділянкою поверхні з високим тертям. За варіантом, якому віддається перевага, ділянка поверхні з високим тертям поєднана з додатковим друком або іншим оздобленням на пачці. Альтернативно або на додаток ділянка поверхні з високим тертям має форму логотипа, зображення, бренду тощо. Альтернативно або на додаток упаковка за цим винаходом має візерунок з ділянок поверхні з високим тертям, який повторюється або не повторюється. Прикладами візерунків, які повторюються, є геометричні фігури, такі як трикутники, стрічки, квадрати, прямокутники, шеврони, кола, півкола, овали, зірки, ромби, написи, клітчасті схеми, візерунки у подобі цегляного муру та їм подібні. Прикладами візерунків, які не повторюються, є візерунки у подобі відбитків шин, візерунки у подобі шкір тварин, таких як зебра, тигр, леопард, гепард, зміїна або крокодиляча шкіра, хвилясті візерунки, візерунки у подобі відбитків пальців, візерунки у подобі хмар, візерунки у подобі диму або візерунки у подобі структури деревини. Візерунок, який не повторюється, може бути таким, що створює враження градієнта тертя, наприклад, з плямами ділянок поверхні з високим тертям, які стають більшими та щільнішими у певному напрямку. На додаток до ділянок поверхні з високим тертям, які мають покриття, яке включає в себе волокна, можуть бути виконані одна або більше додаткових ділянок поверхні з високим тертям, які мають покриття, яке надає ділянці поверхні гумовану текстуру, яка має липке відчуття на дотик. За варіантом, якому віддається перевага, матеріал покриття поверхні, застосований для утворення гумованої текстури, являє собою поліуретан. За варіантом, якому віддається перевага, маса гумованого покриття становить від приблизно 0,5 % до приблизно 3,0 % загальної маси листового матеріалу у поперечному перерізі ділянки поверхні з високим тертям. Альтернативно можуть бути виконані одна або декілька додаткових ділянок поверхні з високим тертям, на яких частинки невеликого розміру приклеєні до поверхні, яка утворює ділянку поверхні з високим тертям, що має грубу, зубчату, поверхню, подібну до наждачного паперу. За варіантом, якому віддається перевага, ці частинки невеликого розміру вкриті шаром лаку для їх приклеювання до поверхні. Альтернативно одна або декілька додаткових ділянок поверхні з високим тертям можуть бути виконані шляхом обробки поверхні заготовки на цих ділянках для підвищення коефіцієнта тертя, наприклад, наданням поверхні шорсткості шляхом обробки щіткою або шляхом тиснення на ділянці поверхні з високим тертям багатьох невеликих канавок, пірамід або інших мікроструктур поверхні. Коефіцієнт тертя на ділянках поверхні з високим тертям може бути додатково підвищений шляхом введення особливо довгих та жорстких волокон у масу матеріалу, причому застосований матеріал являє собою картон. Додатково, пластик або метал може бути, наприклад електрично активований, хімічно активований, підданий піскоструминній обробці або оброблений із застосуванням комбінації цих способів. За варіантом, якому віддається перевага, листовий матеріал, застосований для виготовлення упаковок за цим винаходом, являє собою папір або картон. За варіантом, якому віддається перевага, на базовий шар паперу або картону перед нанесенням шару покриття на ділянці поверхні з високим тертям нанесене попереднє покриття, або шар ґрунту. Такий шар ґрунту може бути необхідним, наприклад, для поліпшення помітності друку, нанесеного зверху на поверхню ділянки поверхні з високим тертям. За варіантом, якому віддається перевага, шар ґрунту нанесений там, де поверхня упаковки має додаткові ділянки поверхні з високим тертям, які мають гумовану ділянку поверхні з високим тертям темного кольору. Цей шар ґрунту за варіантом, якому віддається перевага, поліпшує зчеплення між різними шарами гумованих покриттів та фарб. За варіантом, якому віддається перевага, шар покриття щонайменше однієї ділянки поверхні з високим тертям надрукований на поверхні упаковки. Це забезпечує добре розрізнення ділянки поверхні з високим тертям, зокрема, якщо на упаковку нанесений візерунок, утворений ділянками поверхні з високим тертям. Шар покриття ділянки поверхні з високим тертям може мати зверху друк, рельєфне або плоскозаглиблене тиснення чи мати інше оформлення для надання іншого остаточного зовнішнього вигляду та текстури ділянки поверхні з високим тертям. Рельєфне або плоскозаглиблене тиснення може додатково підвищувати коефіцієнт тертя упаковки. Якщо шар покриття ділянки поверхні з високим тертям є надрукованим, то цей друк за варіантом, якому віддається перевага, має високу зносостійкість. Це запобігає стиранню друку з причини 2 UA 106355 C2 5 10 15 20 25 30 35 40 45 50 55 60 підвищеного тертя між ділянкою поверхні з високим тертям та поверхнями частин обладнання, з якими ця ділянка поверхні з високим тертям приходить у безпосередній контакт під час виготовлення упаковки. Ділянка поверхні з високим тертям може бути частково вкрита шаром гладкого лаку або іншого матеріалу з дуже низьким коефіцієнтом тертя, наприклад, від приблизно 0,05 до 0,15. Цей гладкий лак може бути нанесений так, щоб утворювати візерунок, який повторюється або не повторюється, як описано вище. Поєднання ділянки поверхні з високим тертям та поверхні з дуже низьким тертям створює особливо привабливе відчуття на дотик. Упаковки за цим винаходом можуть являти собою жорсткі або "тверді" пачки. Наприклад, упаковки за цим винаходом можуть являти собою упаковки з відкидною кришкою, які широко застосовують для пакування сигарет та сигар. Такі упаковки з відкидною кришкою включають в себе коробкову частину та кришкову частину, з'єднану з коробковою частиною вздовж лінії шарніра, яка простягається по задній стінці упаковки. Коробкова та/або кришкова частини можуть мати щонайменше одну ділянку поверхні з високим тертям. Альтернативно упаковки за цим винаходом можуть являти собою упаковки "пенального типу з висувною частиною", які включають в себе внутрішню ковзну частину, розташовану з можливістю пересування всередині зовнішнього пеналу. Внутрішня ковзна частина та/або зовнішній пенал можуть мати щонайменше одну ділянку поверхні з високим тертям. Ділянка поверхні з високим тертям, розташована у певній частині поверхні упаковки, яка приходить у контакт з іншою частиною поверхні упаковки, протягом пересування під час відкривання та закривання упаковки збільшує зусилля, необхідне для відкривання або закривання упаковки. Такі особливі ділянки поверхні з високим тертям, які підвищують тертя під час відкривання або закривання упаковки, являють собою, наприклад, в упаковці пенального типу з висувною частиною, зовнішні поверхні внутрішньої ковзної частини або внутрішню поверхню зовнішнього пеналу. Іншими прикладами таких особливих ділянок поверхні з високим тертям, які підвищують тертя під час відкривання або закривання упаковки, у пачці з відкидною кришкою є зовнішня поверхня внутрішнього каркаса та внутрішня поверхня кришки. Це підвищення тертя між рухомими частинами пачки за варіантом, якому віддається перевага, запобігає випадковому відкриванню пачки. Крім того, підвищений опір пересуванню під час відкривання або закривання поліпшують відчуття якості упаковки, наприклад, завдяки м'якому уповільнюванню пересування під час закривання, спричиненому тертям. Альтернативно упаковки за цим винаходом можуть являти собою "м’які" пачки або напівжорсткі пачки для курильних виробів, таких як сигарети. У цьому контексті термін "м'яка" пачка означає пачку, яка має коробку у вигляді трубки, яка вміщує обгорнутий пакунок курильних виробів. Якщо ця трубка виконана з жорсткого матеріалу, то "м’яку" пачку називають напівжорсткою пачкою. Альтернативно упаковка за цим винаходом являє собою пакет, такий як пакети, які широко застосовують для сипкого тютюну. Зовнішні поверхні упаковок за цим винаходом можуть мати виконаний на них друк, рельєфне або плоскозаглиблене тиснення або інше оздоблення з логотипами виробника або марки, товарними знаками, рекламними девізами або іншою інформацією та вказівками для споживача. Альтернативно або на додаток зовнішні поверхні упаковок за цим винаходом можуть бути принаймні частково металізовані, покриті лаком, голограмами, люмінесцентним матеріалом або будь-якими іншими матеріалами, які змінюють відчуття, запах або вигляд упаковки. Упаковки за цим винаходом можуть бути застосовані для вміщення будь-яких видів споживчих виробів. Упаковки за цим винаходом знаходять застосування, зокрема, як пачки для видовжених курильних виробів, таких як, наприклад, сигарети, сигари або сигарили. Зрозуміло, що шляхом відповідного вибору їхніх розмірів можуть бути розроблені упаковки за цим винаходом для вміщення різних кількостей сигарет звичайного розміру, довгих, дуже довгих, тонких та дуже тонких. Шляхом відповідного вибору розмірів упаковки за цим винаходом також можуть бути виконані так, щоб вміщувати різну загальну кількість курильних виробів або мати різне розташування курильних виробів. Наприклад, шляхом відповідного вибору їх розмірів упаковки за цим винаходом можуть бути виконані так, щоб вміщувати загалом десять, п'ятнадцять, шістнадцять, сімнадцять, вісімнадцять, дев'ятнадцять, двадцять, двадцять один або двадцять п'ять курильних виробів. Вони можуть бути розташовані за різними схемами залежно від загальної кількості курильних виробів. Наприклад, курильні вироби можуть бути розташовані в один ряд із шести, семи, восьми, дев'яти або десяти виробів; два ряди з п'яти, шести, семи, восьми, дев'яти або десяти; два ряди з 5-6, 6-7, 7-8; три ряди за схемою 5-5-5, 5-6-5, 6-5-6, 5-67, 6-7-6, 7-5-7, 7-6-7, 7-7-7, 8-9-8; чотири ряди з чотирьох, п'яти або шести виробів. 3 UA 106355 C2 5 10 15 20 25 30 35 40 45 50 55 60 Після заповнення упаковки за цим винаходом можуть бути обгорнуті у термоусадкову плівку або іншим чином загорнуті у прозору полімерну плівку, наприклад, з поліетилену або поліпропілену у відомий спосіб. У випадку, якщо упаковки за цим винаходом мають зовнішню обгортку, то ця зовнішня обгортка може включати в себе розривальну стрічку. Зовнішня обгортка може мати один або більше отворів для відкривання, які полегшують знімання обгортки з упаковки, зокрема, з ділянок поверхні упаковки з високим тертям. Упаковки за цим винаходом можуть мати одну або більше поздовжніх крайок, розташованих під прямим кутом, одну або більше поперечних крайок, розташованих під прямим кутом, одну або більше заокруглених поздовжніх крайок, одну або більше заокруглених поперечних крайок, одну або більше скошених поздовжніх крайок, одну або більше скошених поперечних крайок або будь-яку їх прийнятну комбінацію. Упаковки за цим винаходом, які мають щонайменше одну ділянку поверхні з високим тертям, можуть бути виготовлені з плоских заготовок із застосуванням стандартного обладнання для виготовлення пачок для сигарет, яке за варіантом, якому віддається перевага, модифіковане з урахуванням впливу високого коефіцієнта тертя ділянок поверхні з високим тертям упаковок за цим винаходом. Результатом високого коефіцієнта тертя є підвищені рівні тертя між ділянками поверхні з високим тертям та поверхнями обладнання у порівнянні з рівнями тертя під час виготовлення звичайних пачок. Для компенсування високого коефіцієнта тертя принаймні окремих ділянок поверхні плоских заготовок, поверхні частин обладнання, які входять у безпосередній контакт із ділянками поверхні з високим тертям плоских заготовок, за варіантом, якому віддається перевага, є за можливістю максимально гладкими. За варіантом, якому віддається перевага, ці частини обладнання покриті матеріалами, які зменшують тертя, наприклад, такими як політетрафторетилен (ПТФЕ). На додаток або альтернативно для запобігання розмазуванню фарби на пачці під час транспортування стрічки конвеєрів, застосованих у обладнанні для виготовлення упаковок за цим винаходом, за варіантом, якому віддається перевага, виготовлені з більш м'якого матеріалу, ніж звичайні стрічки конвеєра. На додаток або альтернативно розміри або конструкція стандартної машини для складання заготовок можуть бути змінені для поліпшення формування упаковок за цим винаходом. Контактна поверхня між заготовкою та машинами для складання за варіантом, якому віддається перевага, може бути зменшена шляхом заміни плоских поверхонь машини для складання на профільовані гладкі поверхні. За варіантом, якому віддається перевага, це зменшує поверхню контакту між заготовкою та обладнанням, що знижує знос як заготовки, так і обладнання. Також це запобігає розмазуванню фарби, надрукованої на заготовці. Альтернативно або на додаток шляхом збільшення відстані між машиною для складання та заготовкою, наприклад, на приблизно 0,10-0,30 мм у порівнянні зі звичайним обладнанням, напруження та тиск між заготовкою та частинами машини для складання зменшуються. Це також запобігає розмазуванню фарби та поліпшує правильне позиціонування ліній згину. Альтернативно або на додаток можуть бути збільшені розміри гнізда, у яке пачку встановлюють під час процесу обгортання. Наприклад, поперечний переріз гнізда може бути збільшений приблизно на 0,2-0,6 мм. Альтернативно або на додаток загальна швидкість обладнання може бути зменшена для зменшення зусиль тертя між заготовкою та обладнанням. Виключно у вигляді прикладу винахід нижче описаний з посиланнями на супровідну Фіг., на якій показаний поперечний переріз листового матеріалу, який має ділянки поверхні з високим тертям та є прийнятним для виготовлення упаковки за цим винаходом. Листовий матеріал 10, показаний на Фіг., має нижній шар 12 основи з картону, шар 14 покриття на верхній поверхні шару 12 основи, шар 16 клею на шарі 14 покриття та верхній шар 18 з елементарних віскозних волокон. Крім того, на шар 18 з елементарних віскозних волокон можуть бути нанесені один або декілька шарів друку (не показані). Верхній шар 18 з елементарних віскозних волокон приклеєний до листового матеріалу за допомогою шару 16 клею, а його маса становить приблизно 12 % маси листового матеріалу 10. Маса шару 16 клею становить приблизно 25 % загальної маси, а маса шару 14 покриття становить приблизно 3 % маси. Упаковки за цим винаходом можуть бути повністю виконані з листового матеріалу 10, показаного на Фіг. Альтернативно упаковки за цим винаходом можуть бути виконані з листового матеріалу, який має нижній картонний шар 12 основи та шар 14 покриття, а також має одну або більше ділянок поверхні з високим тертям, у яких шар 16 клею та шар 18 з елементарних віскозних волокон нанесений на шар покриття як показано на поперечному перерізі, зображеному на Фіг. 4 UA 106355 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 1. Упаковка, до складу якої входить листовий матеріал, поверхня якої має ділянки з високим тертям, розташовані за візерунком, який повторюється або не повторюється, коефіцієнт тертя яких становить від приблизно 0,63 до приблизно 2, причому ділянки з високим тертям мають шар покриття, який включає в себе ворс, і цей ворс прикріплений до згаданого листового матеріалу за допомогою клейкого шару. 2. Упаковка за п. 1, яка відрізняється тим, що ділянки поверхні з високим тертям мають коефіцієнт тертя від приблизно 1 до приблизно 2. 3. Упаковка за одним з пп. 1 або 2, яка відрізняється тим, що її поверхня має щонайменше одну ділянку з низьким тертям, коефіцієнт тертя якої менше ніж 0,5, а за варіантом, якому віддається перевага, менше ніж 0,3. 4. Упаковка за будь-яким із попередніх пунктів, яка відрізняється тим, що маса ворсу з шару покриття становить від приблизно 10 % до приблизно 30 % загальної маси упаковки на ділянках з високим тертям. 5. Упаковка за будь-яким із попередніх пунктів, яка відрізняється тим, що шар покриття ділянок з високим тертям надрукований на поверхні упаковки. 6. Упаковка за будь-яким із попередніх пунктів, яка відрізняється тим, що її поверхня має одну або декілька додаткових ділянок з високим тертям, які мають шар покриття, виконаний з гумованого матеріалу. 7. Упаковка за будь-яким із попередніх пунктів, яка відрізняється тим, що шар покриття принаймні частково покритий іншим покриттям, яке має коефіцієнт тертя менше ніж 0,3, а за варіантом, якому віддається перевага, менше ніж 0,15. 8. Упаковка за будь-яким із попередніх пунктів, призначена для курильних виробів. 9. Плоска заготовка для виготовлення упаковки за будь-яким із попередніх пунктів, до складу якої входить листовий матеріал і поверхня якої має ділянки з високим тертям, розташовані за візерунком, який повторюється або не повторюється, коефіцієнт тертя яких становить від приблизно 0,63 до приблизно 2, причому ділянки поверхні з високим тертям мають шар покриття, який включає в себе ворс, і цей ворс прикріплений до згаданого листового матеріалу за допомогою клейкого шару. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
