Теплообмінна система

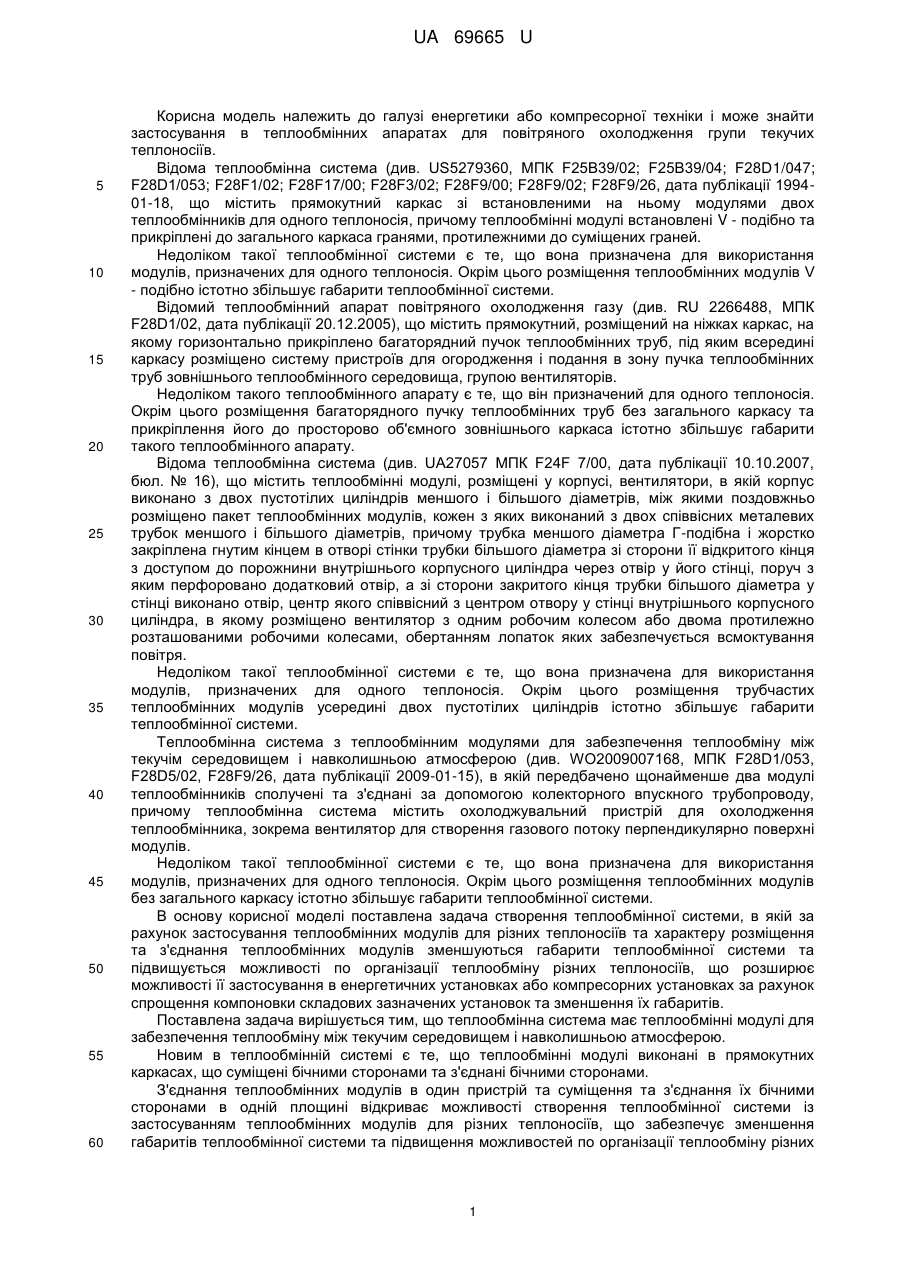

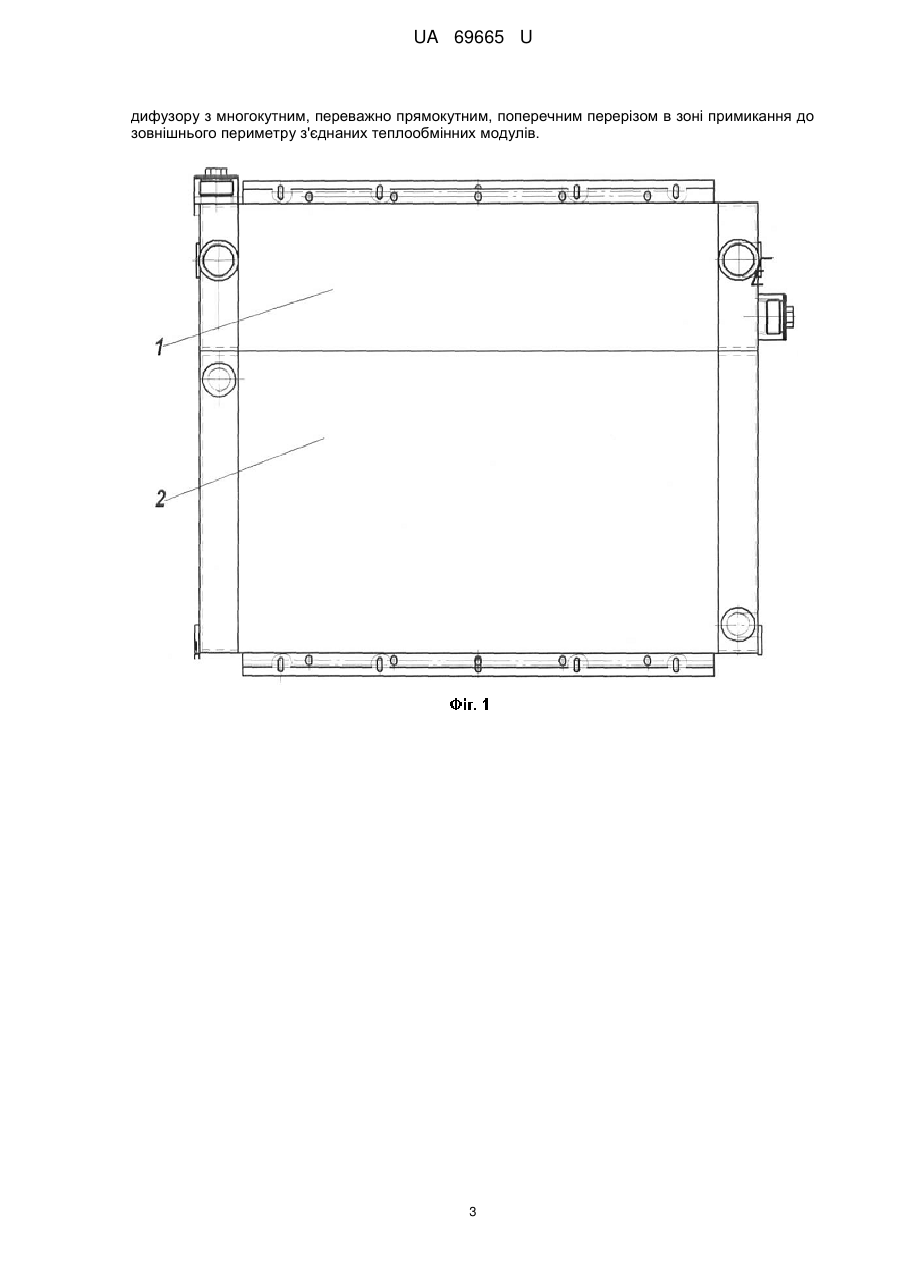

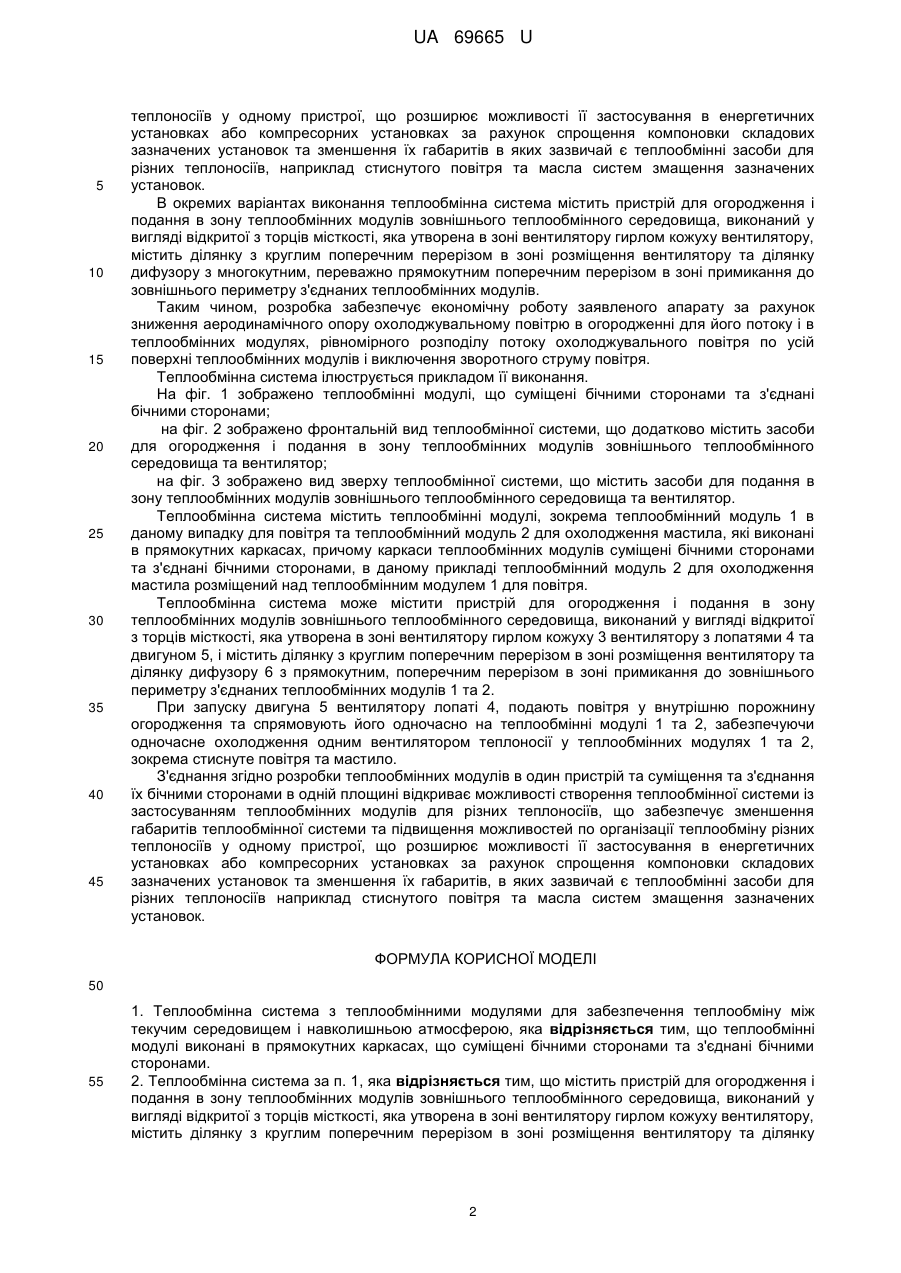

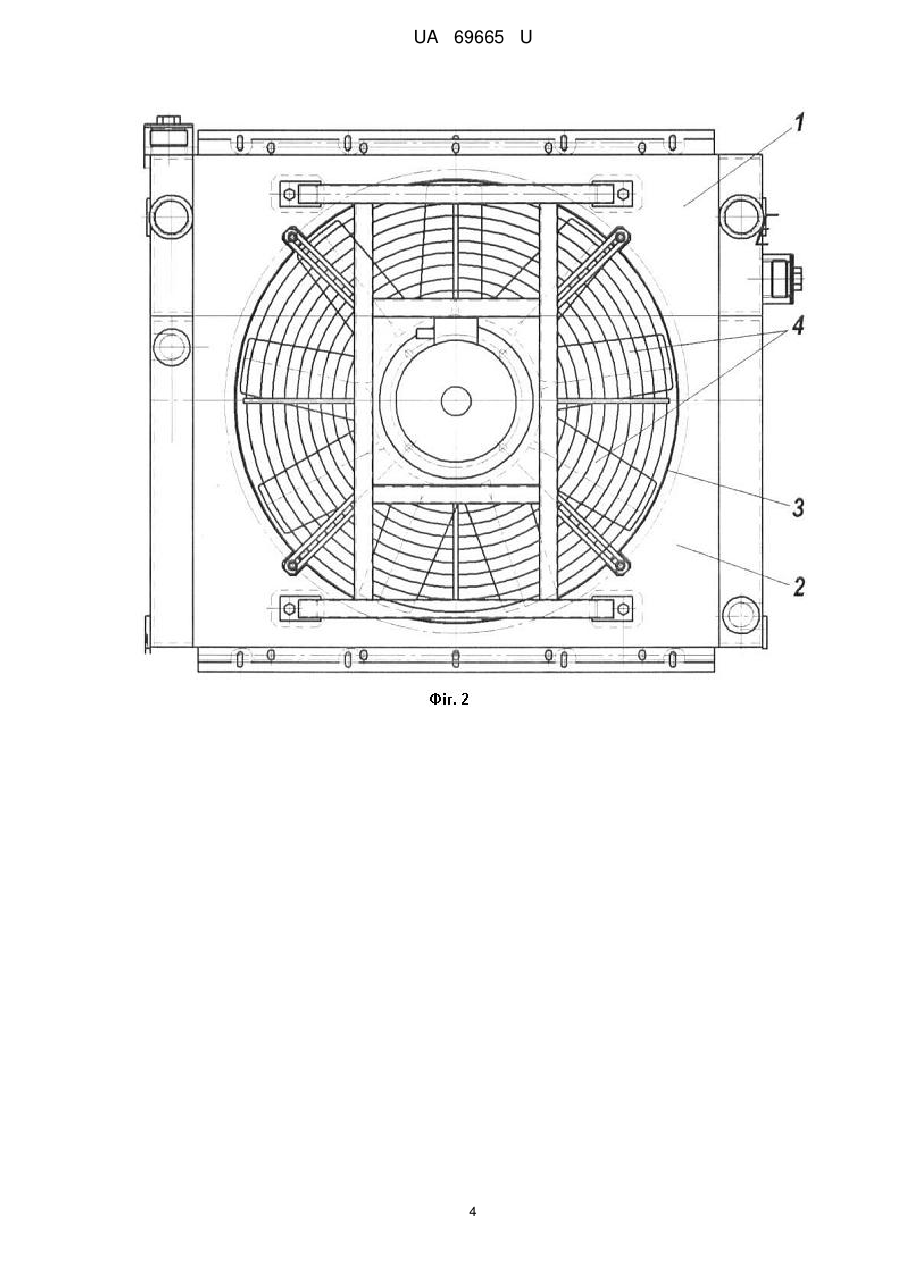

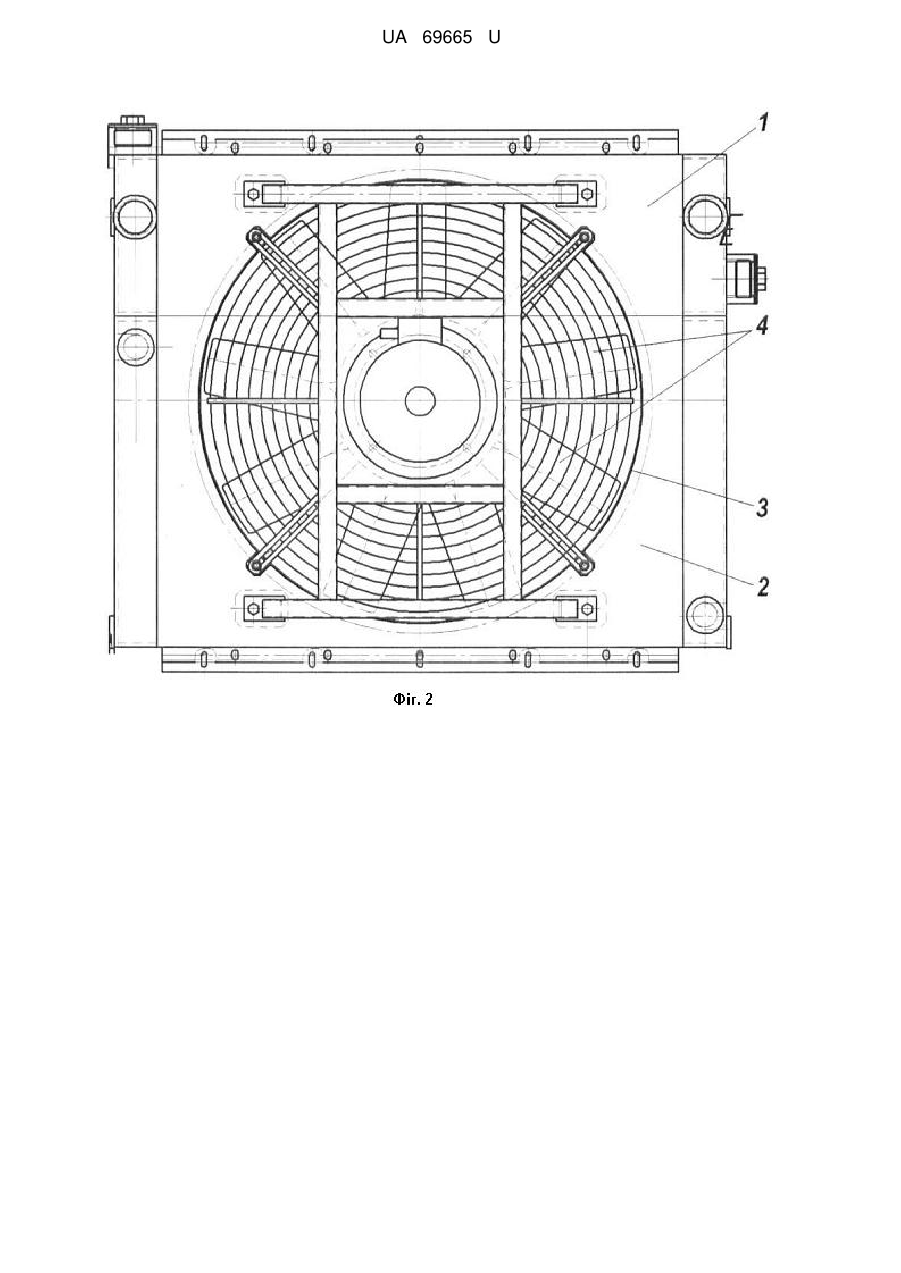

Реферат: Теплообмінна система виконана з теплообмінними модулями для забезпечення теплообміну між текучім середовищем і навколишньою атмосферою. Теплообмінні модулі виконані в прямокутних каркасах, що суміщені бічними сторонами та з'єднані бічними сторонами. UA 69665 U (12) UA 69665 U UA 69665 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі енергетики або компресорної техніки і може знайти застосування в теплообмінних апаратах для повітряного охолодження групи текучих теплоносіїв. Відома теплообмінна система (див. US5279360, МПК F25B39/02; F25B39/04; F28D1/047; F28D1/053; F28F1/02; F28F17/00; F28F3/02; F28F9/00; F28F9/02; F28F9/26, дата публікації 199401-18, що містить прямокутний каркас зі встановленими на ньому модулями двох теплообмінників для одного теплоносія, причому теплообмінні модулі встановлені V - подібно та прикріплені до загального каркаса гранями, протилежними до суміщених граней. Недоліком такої теплообмінної системи є те, що вона призначена для використання модулів, призначених для одного теплоносія. Окрім цього розміщення теплообмінних модулів V - подібно істотно збільшує габарити теплообмінної системи. Відомий теплообмінний апарат повітряного охолодження газу (див. RU 2266488, МПК F28D1/02, дата публікації 20.12.2005), що містить прямокутний, розміщений на ніжках каркас, на якому горизонтально прикріплено багаторядний пучок теплообмінних труб, під яким всередині каркасу розміщено систему пристроїв для огородження і подання в зону пучка теплообмінних труб зовнішнього теплообмінного середовища, групою вентиляторів. Недоліком такого теплообмінного апарату є те, що він призначений для одного теплоносія. Окрім цього розміщення багаторядного пучку теплообмінних труб без загального каркасу та прикріплення його до просторово об'ємного зовнішнього каркаса істотно збільшує габарити такого теплообмінного апарату. Відома теплообмінна система (див. UA27057 МПК F24F 7/00, дата публікації 10.10.2007, бюл. № 16), що містить теплообмінні модулі, розміщені у корпусі, вентилятори, в якій корпус виконано з двох пустотілих циліндрів меншого і більшого діаметрів, між якими поздовжньо розміщено пакет теплообмінних модулів, кожен з яких виконаний з двох співвісних металевих трубок меншого і більшого діаметрів, причому трубка меншого діаметра Г-подібна і жорстко закріплена гнутим кінцем в отворі стінки трубки більшого діаметра зі сторони її відкритого кінця з доступом до порожнини внутрішнього корпусного циліндра через отвір у його стінці, поруч з яким перфоровано додатковий отвір, а зі сторони закритого кінця трубки більшого діаметра у стінці виконано отвір, центр якого співвісний з центром отвору у стінці внутрішнього корпусного циліндра, в якому розміщено вентилятор з одним робочим колесом або двома протилежно розташованими робочими колесами, обертанням лопаток яких забезпечується всмоктування повітря. Недоліком такої теплообмінної системи є те, що вона призначена для використання модулів, призначених для одного теплоносія. Окрім цього розміщення трубчастих теплообмінних модулів усередині двох пустотілих циліндрів істотно збільшує габарити теплообмінної системи. Теплообмінна система з теплообмінним модулями для забезпечення теплообміну між текучім середовищем і навколишньою атмосферою (див. WO2009007168, МПК F28D1/053, F28D5/02, F28F9/26, дата публікації 2009-01-15), в якій передбачено щонайменше два модулі теплообмінників сполучені та з'єднані за допомогою колекторного впускного трубопроводу, причому теплообмінна система містить охолоджувальний пристрій для охолодження теплообмінника, зокрема вентилятор для створення газового потоку перпендикулярно поверхні модулів. Недоліком такої теплообмінної системи є те, що вона призначена для використання модулів, призначених для одного теплоносія. Окрім цього розміщення теплообмінних модулів без загального каркасу істотно збільшує габарити теплообмінної системи. В основу корисної моделі поставлена задача створення теплообмінної системи, в якій за рахунок застосування теплообмінних модулів для різних теплоносіїв та характеру розміщення та з'єднання теплообмінних модулів зменшуються габарити теплообмінної системи та підвищується можливості по організації теплообміну різних теплоносіїв, що розширює можливості її застосування в енергетичних установках або компресорних установках за рахунок спрощення компоновки складових зазначених установок та зменшення їх габаритів. Поставлена задача вирішується тим, що теплообмінна система має теплообмінні модулі для забезпечення теплообміну між текучим середовищем і навколишньою атмосферою. Новим в теплообмінній системі є те, що теплообмінні модулі виконані в прямокутних каркасах, що суміщені бічними сторонами та з'єднані бічними сторонами. З'єднання теплообмінних модулів в один пристрій та суміщення та з'єднання їх бічними сторонами в одній площині відкриває можливості створення теплообмінної системи із застосуванням теплообмінних модулів для різних теплоносіїв, що забезпечує зменшення габаритів теплообмінної системи та підвищення можливостей по організації теплообміну різних 1 UA 69665 U 5 10 15 20 25 30 35 40 45 теплоносіїв у одному пристрої, що розширює можливості її застосування в енергетичних установках або компресорних установках за рахунок спрощення компоновки складових зазначених установок та зменшення їх габаритів в яких зазвичай є теплообмінні засоби для різних теплоносіїв, наприклад стиснутого повітря та масла систем змащення зазначених установок. В окремих варіантах виконання теплообмінна система містить пристрій для огородження і подання в зону теплообмінних модулів зовнішнього теплообмінного середовища, виконаний у вигляді відкритої з торців місткості, яка утворена в зоні вентилятору гирлом кожуху вентилятору, містить ділянку з круглим поперечним перерізом в зоні розміщення вентилятору та ділянку дифузору з многокутним, переважно прямокутним поперечним перерізом в зоні примикання до зовнішнього периметру з'єднаних теплообмінних модулів. Таким чином, розробка забезпечує економічну роботу заявленого апарату за рахунок зниження аеродинамічного опору охолоджувальному повітрю в огородженні для його потоку і в теплообмінних модулях, рівномірного розподілу потоку охолоджувального повітря по усій поверхні теплообмінних модулів і виключення зворотного струму повітря. Теплообмінна система ілюструється прикладом її виконання. На фіг. 1 зображено теплообмінні модулі, що суміщені бічними сторонами та з'єднані бічними сторонами; на фіг. 2 зображено фронтальній вид теплообмінної системи, що додатково містить засоби для огородження і подання в зону теплообмінних модулів зовнішнього теплообмінного середовища та вентилятор; на фіг. 3 зображено вид зверху теплообмінної системи, що містить засоби для подання в зону теплообмінних модулів зовнішнього теплообмінного середовища та вентилятор. Теплообмінна система містить теплообмінні модулі, зокрема теплообмінний модуль 1 в даному випадку для повітря та теплообмінний модуль 2 для охолодження мастила, які виконані в прямокутних каркасах, причому каркаси теплообмінних модулів суміщені бічними сторонами та з'єднані бічними сторонами, в даному прикладі теплообмінний модуль 2 для охолодження мастила розміщений над теплообмінним модулем 1 для повітря. Теплообмінна система може містити пристрій для огородження і подання в зону теплообмінних модулів зовнішнього теплообмінного середовища, виконаний у вигляді відкритої з торців місткості, яка утворена в зоні вентилятору гирлом кожуху 3 вентилятору з лопатями 4 та двигуном 5, і містить ділянку з круглим поперечним перерізом в зоні розміщення вентилятору та ділянку дифузору 6 з прямокутним, поперечним перерізом в зоні примикання до зовнішнього периметру з'єднаних теплообмінних модулів 1 та 2. При запуску двигуна 5 вентилятору лопаті 4, подають повітря у внутрішню порожнину огородження та спрямовують його одночасно на теплообмінні модулі 1 та 2, забезпечуючи одночасне охолодження одним вентилятором теплоносії у теплообмінних модулях 1 та 2, зокрема стиснуте повітря та мастило. З'єднання згідно розробки теплообмінних модулів в один пристрій та суміщення та з'єднання їх бічними сторонами в одній площині відкриває можливості створення теплообмінної системи із застосуванням теплообмінних модулів для різних теплоносіїв, що забезпечує зменшення габаритів теплообмінної системи та підвищення можливостей по організації теплообміну різних теплоносіїв у одному пристрої, що розширює можливості її застосування в енергетичних установках або компресорних установках за рахунок спрощення компоновки складових зазначених установок та зменшення їх габаритів, в яких зазвичай є теплообмінні засоби для різних теплоносіїв наприклад стиснутого повітря та масла систем змащення зазначених установок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Теплообмінна система з теплообмінними модулями для забезпечення теплообміну між текучим середовищем і навколишньою атмосферою, яка відрізняється тим, що теплообмінні модулі виконані в прямокутних каркасах, що суміщені бічними сторонами та з'єднані бічними сторонами. 2. Теплообмінна система за п. 1, яка відрізняється тим, що містить пристрій для огородження і подання в зону теплообмінних модулів зовнішнього теплообмінного середовища, виконаний у вигляді відкритої з торців місткості, яка утворена в зоні вентилятору гирлом кожуху вентилятору, містить ділянку з круглим поперечним перерізом в зоні розміщення вентилятору та ділянку 2 UA 69665 U дифузору з многокутним, переважно прямокутним, поперечним перерізом в зоні примикання до зовнішнього периметру з'єднаних теплообмінних модулів. 3 UA 69665 U 4 UA 69665 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
