Формула / Реферат

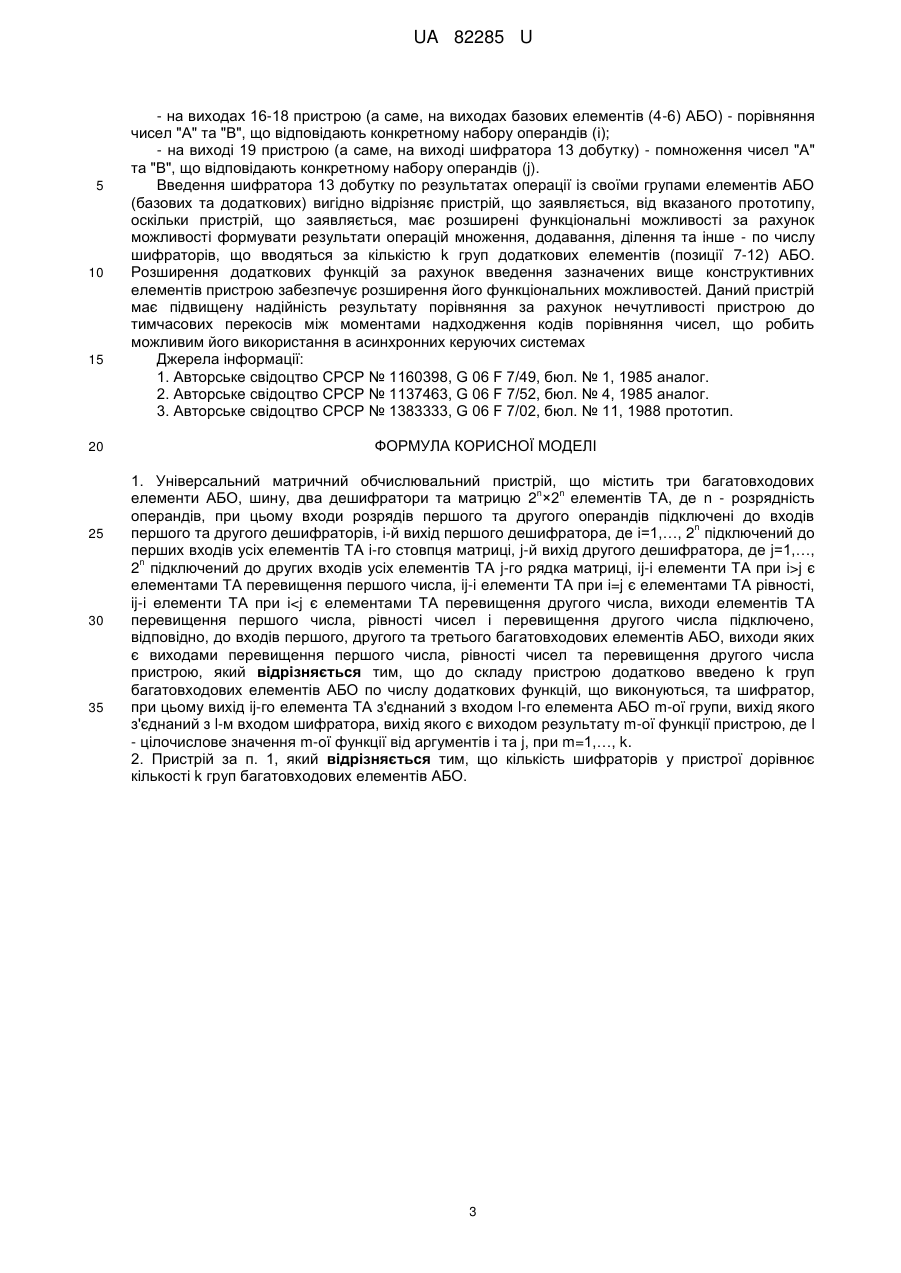

1. Універсальний матричний обчислювальний пристрій, що містить три багатовходових елементи АБО, шину, два дешифратори та матрицю 2n×2n елементів ТА, де n - розрядність операндів, при цьому входи розрядів першого та другого операндів підключені до входів першого та другого дешифраторів, i-й вихід першого дешифратора, де і=1,…, 2n підключений до перших входів усіх елементів ТА i-го стовпця матриці, j-й вихід другого дешифратора, де j=1,…, 2n підключений до других входів усіх елементів ТА j-го рядка матриці, ij-i елементи ТА при i>j є елементами ТА перевищення першого числа, ij-i елементи ТА при і=j є елементами ТА рівності, ij-i елементи ТА при i<j є елементами ТА перевищення другого числа, виходи елементів ТА перевищення першого числа, рівності чисел і перевищення другого числа підключено, відповідно, до входів першого, другого та третього багатовходових елементів АБО, виходи яких є виходами перевищення першого числа, рівності чисел та перевищення другого числа пристрою, який відрізняється тим, що до складу пристрою додатково введено k груп багатовходових елементів АБО по числу додаткових функцій, що виконуються, та шифратор, при цьому вихід ij-го елемента ТА з'єднаний з входом l-го елемента АБО m-ої групи, вихід якого з'єднаний з l-м входом шифратора, вихід якого є виходом результату m-ої функції пристрою, де l - цілочислове значення m-ої функції від аргументів i та j, при m=1,…, k.

2. Пристрій за п. 1, який відрізняється тим, що кількість шифраторів у пристрої дорівнює кількості k груп багатовходових елементів АБО.

Текст

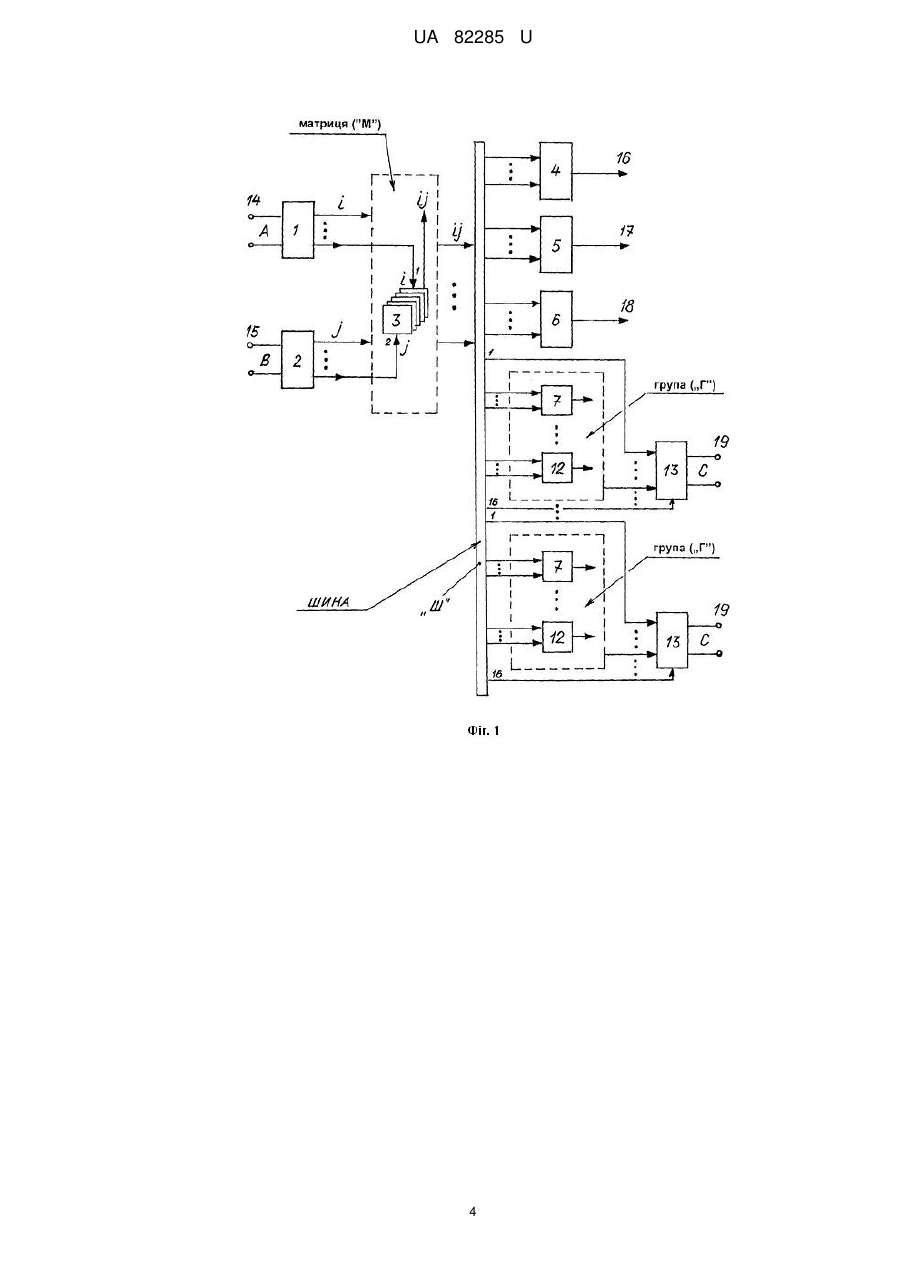

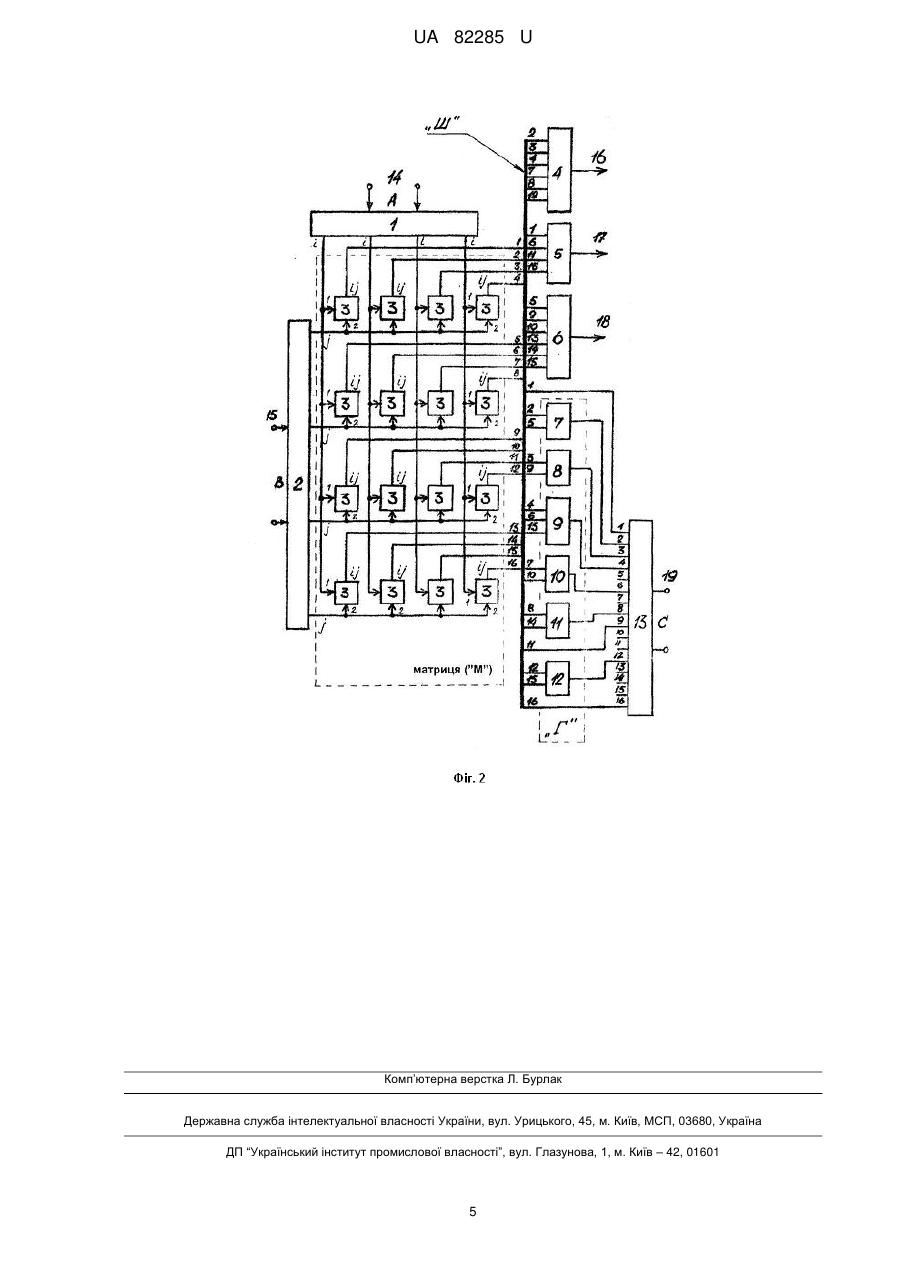

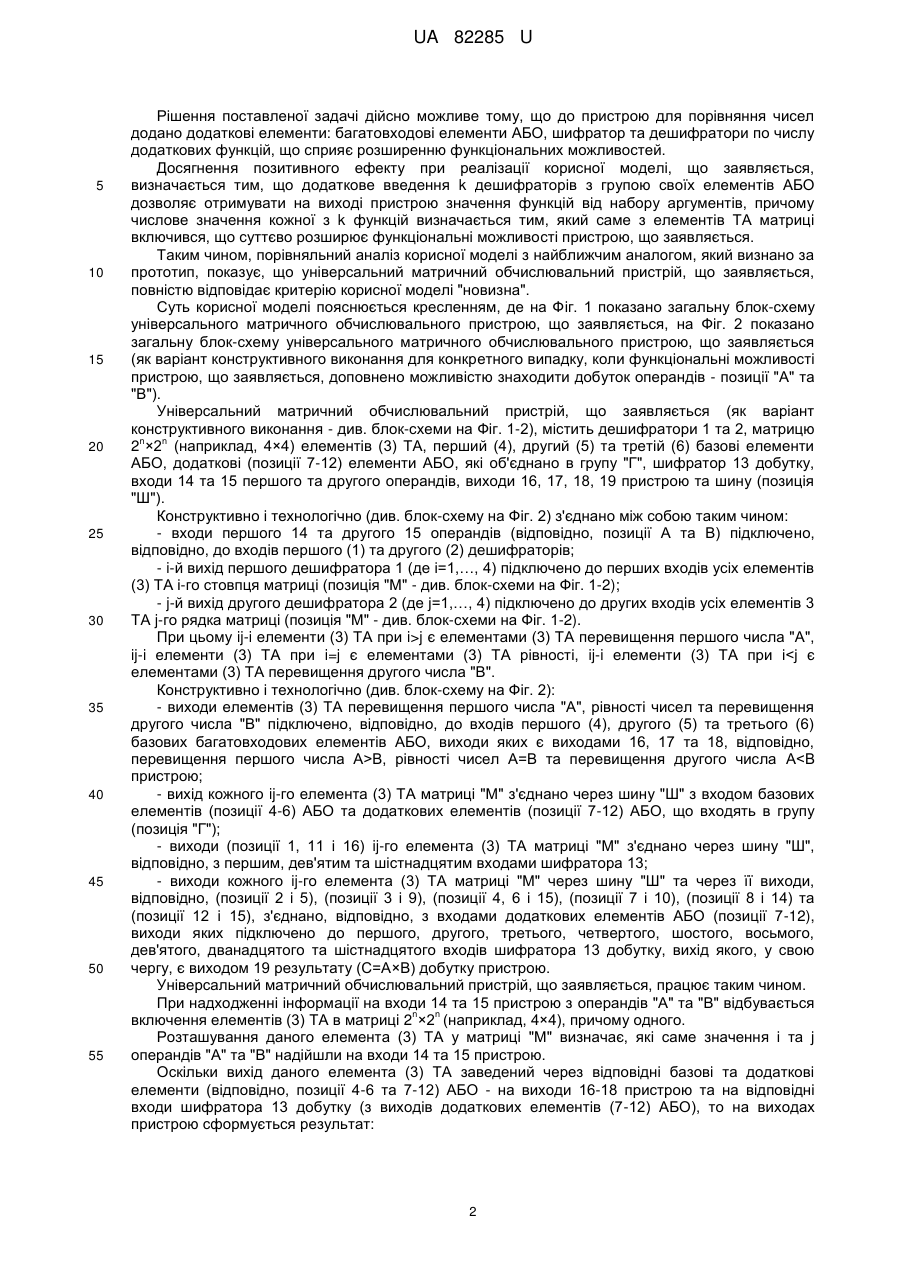

Реферат: Універсальний матричний обчислювальний пристрій, що містить три багатовходових елементи n n АБО, шину, два дешифратори та матрицю 2 ×2 елементів ТА, де n - розрядність операндів. До складу пристрою додатково введено k груп багатовходових елементів АБО по числу додаткових функцій, що виконуються, та шифратор, при цьому вихід ij-го елемента ТА з'єднаний з входом l-го елемента АБО m-ої групи, вихід якого з'єднаний з l-м входом шифратора, вихід якого є виходом результату m-й функції пристрою, де l - цілочислове значення m-й функції від аргументів i та j, при m=1,…, k. UA 82285 U (12) UA 82285 U UA 82285 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі автоматики та обчислювальної техніки, зокрема до приладів та пристроїв обчислювальної техніки, а саме, до матричних обчислювальних пристроїв і може бути застосована у системах обробки інформації. Відомий матричний пристрій для множення чисел, що містить матрицю елементів ТА для формування часткових здобутків та матрицю однорозрядних суматорів [1]. До недоліків відомого матричного пристрою для множення чисел належить те, що за своїм конструктивним виконанням він має низькі функціональні можливостях, низьку вірогідність результату множення та вузьку область застосування. Відомий пристрій для множення, що містить накопичувальний суматор, матрицю елементів ТА та групу елементів АБО, при цьому виходи розрядів регістра, що помножується, з'єднано з першим входом елементів ТА відповідних стовпців матриці, вихід j-го елемента ТА і-го рядка, крім першого елемента ТА, підключений до входу (i+j-2)-тoгo елемента АБО групи [2]. До недоліків відомого пристрою для множення належить те, що за своїм конструктивним виконанням він має низькі функціональні можливості, низьку вірогідність результату множення та вузьку область застосування. Низькі функціональні можливості пристрою пов'язані з неможливістю на ньому деяких операцій (наприклад, додавання, віднімання, ділення та інше). Низька вірогідність результату множення пов'язана з тим, що у випадку надходження на входи пристрою кодів операндів з тимчасовим переносом, на виході пристрою можливе отримання хибного результату. Це також робить неможливим використання відомого пристрою в асинхронних системах, що обмежує його область застосування. Найбільш близьким технічним рішенням як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є універсальний матричний обчислювальний пристрій, що містить три багатовходових елементи АБО, шину, два дешифратори та матрицю n n 2 ×2 елементів ТА, де η - розрядність операндів, при цьому входи розрядів першого та другого операндів підключені до входів першого та другого дешифраторів, і-й вихід першого n дешифратора, де i=1,…, 2 підключений до перших входів усіх елементів ТА і-го стовпця n матриці, j-й вихід другого дешифратора, де j=1,…, 2 підключений до других входів усіх елементів ТА j-го рядка матриці, ij-i елементи ТА при i>j є елементами ТА перевищення першого числа, ij-i елементи ТА при i=j є елементами ТА рівності, ij-і елементи ТА при ij є елементами ТА перевищення першого числа, ij-i елементи ТА при і=j є елементами ТА рівності, ij-i елементи ТА при ij є елементами (3) ТА перевищення першого числа "А", ij-i елементи (3) ТА при i=j є елементами (3) ТА рівності, ij-i елементи (3) ТА при іВ, рівності чисел А=В та перевищення другого числа А

Дивитися

Додаткова інформація

Назва патенту англійською

Universal matrix computing device

Автори англійською

Odnoralov Ihor Vasyliovych, Kozelkova Kateryna Serhiivna, Havrylenko Valerii Volodymyrovych, Shulha Oleksandr Vasyliovych

Назва патенту російською

Универсальное матричное вычислительное устройство

Автори російською

Одноралов Игорь Васильевич, Козелкова Екатерина Сергеевна, Гавриленко Валерий Владимирович, Шульга Александр Васильевич

МПК / Мітки

МПК: G06F 7/02, G06F 7/49, G06F 7/52

Мітки: універсальний, обчислювальній, матричний, пристрій
