Тара з гофрованого картону для транспортування та зберігання цвяхів

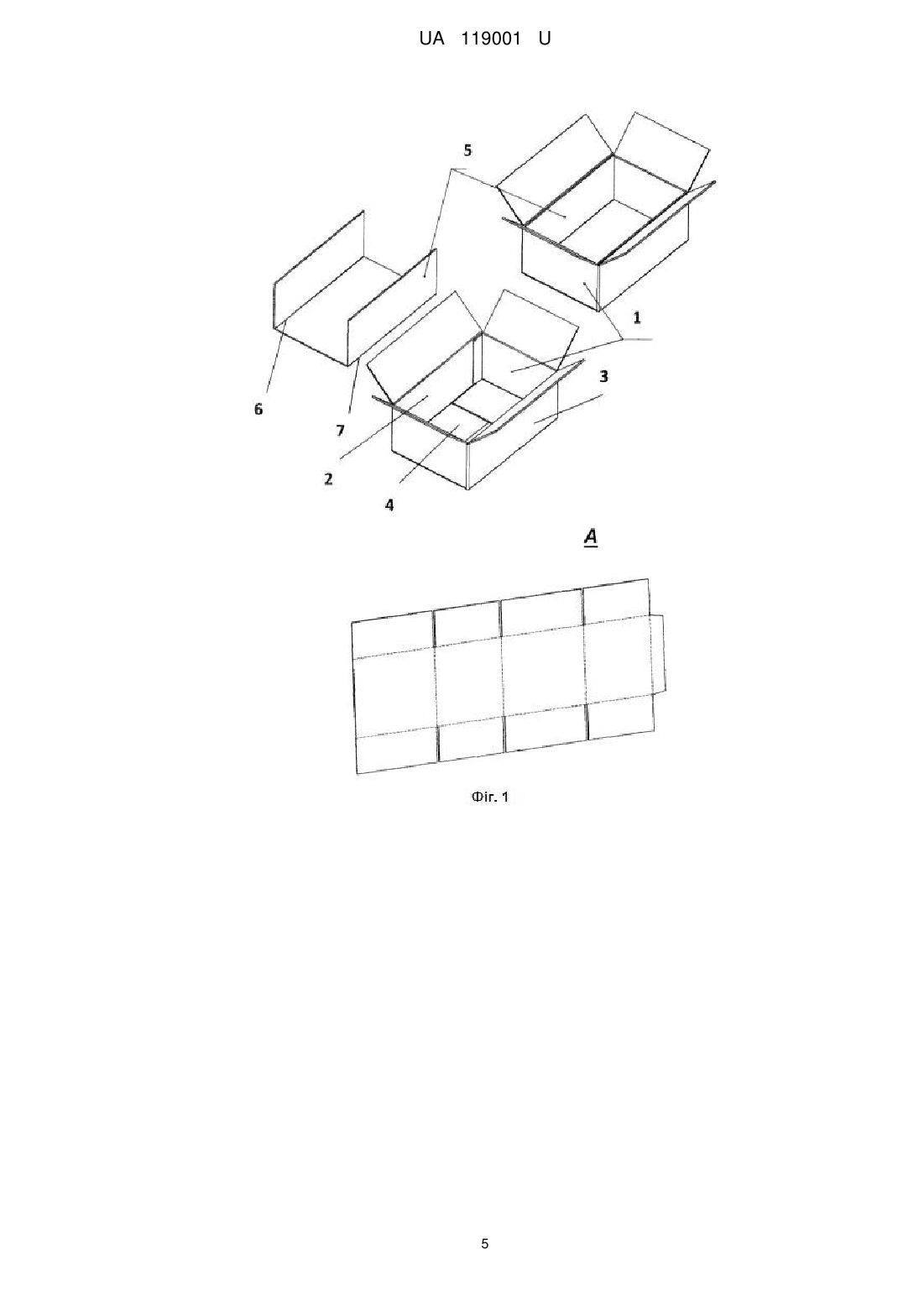

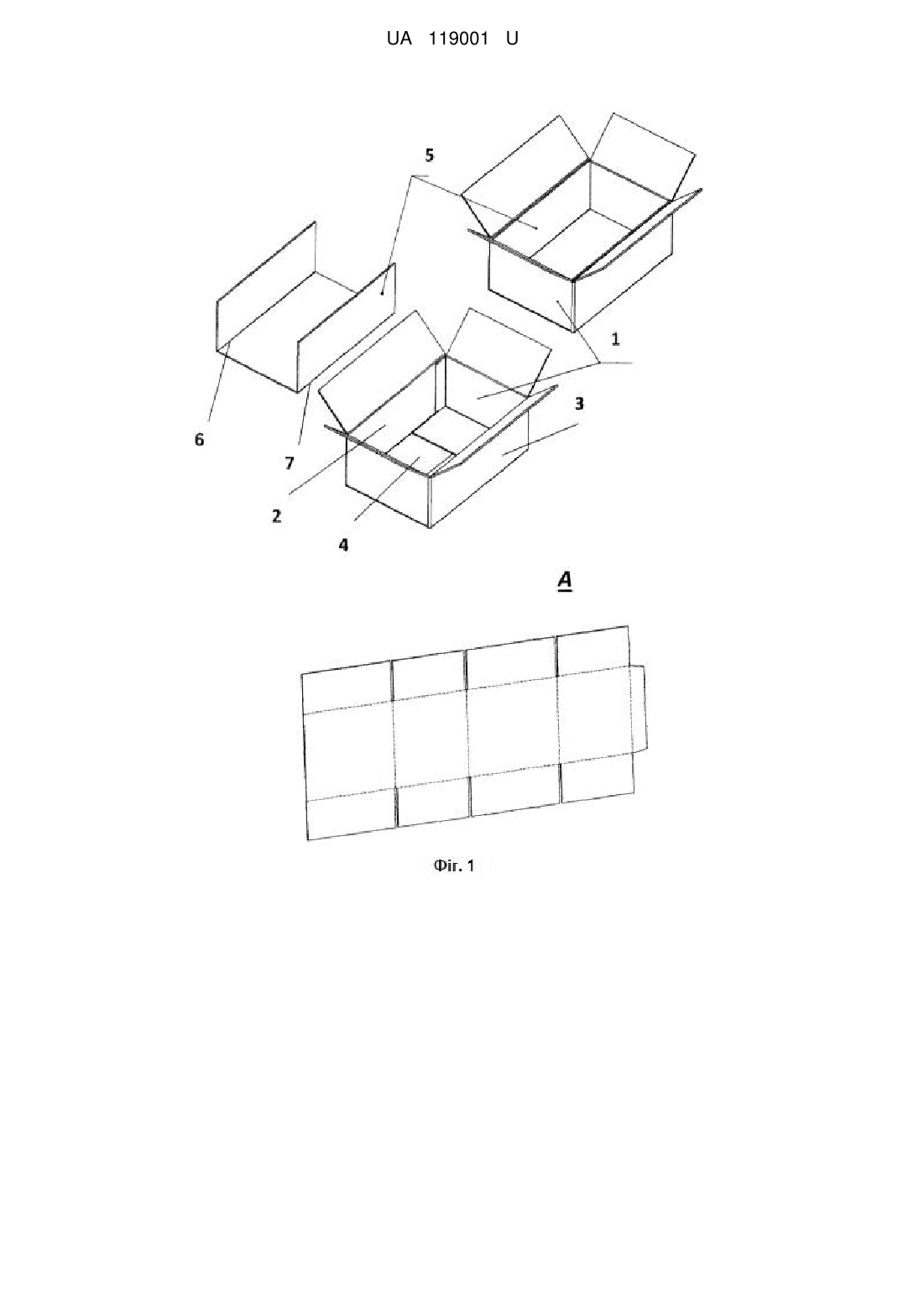

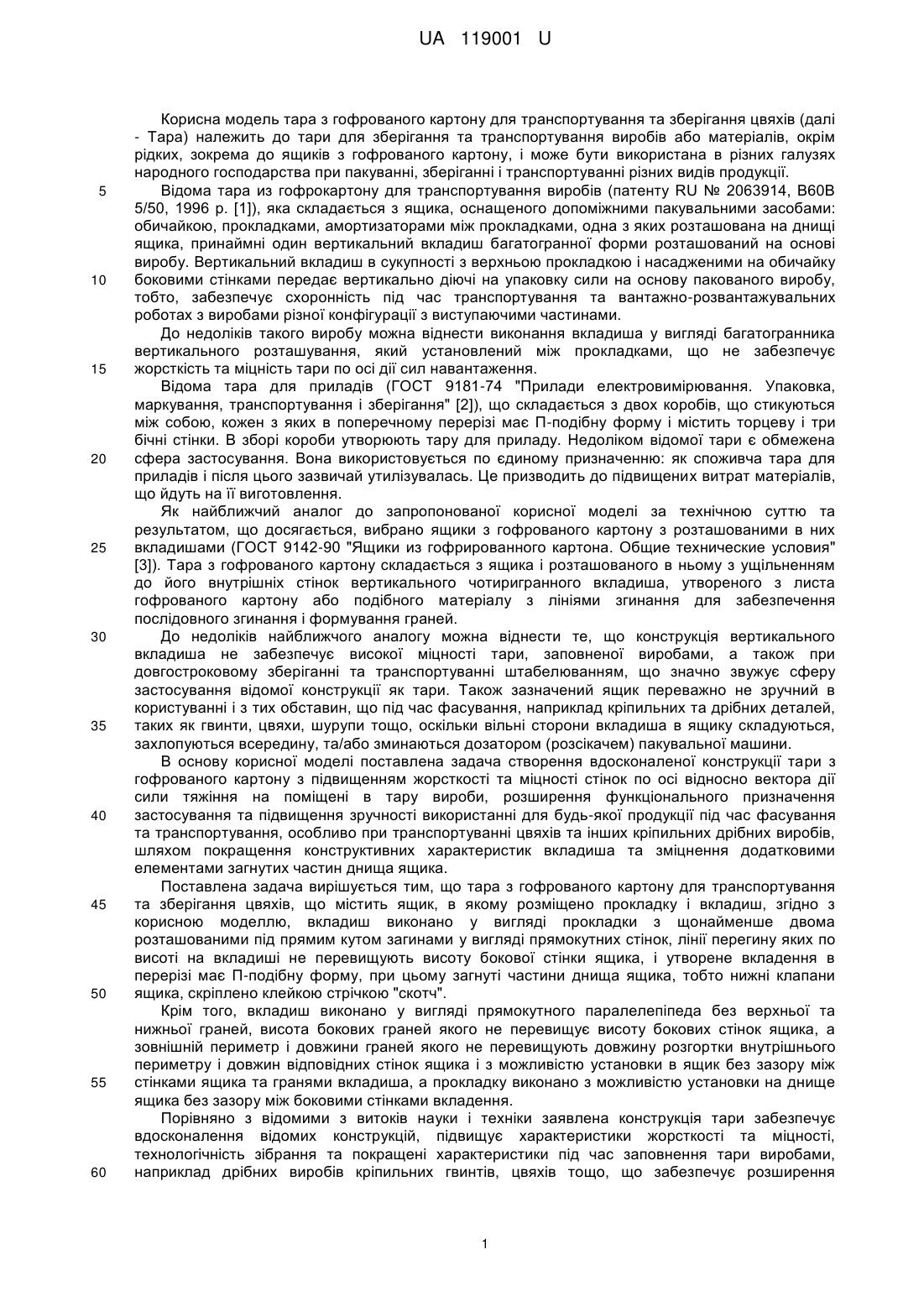

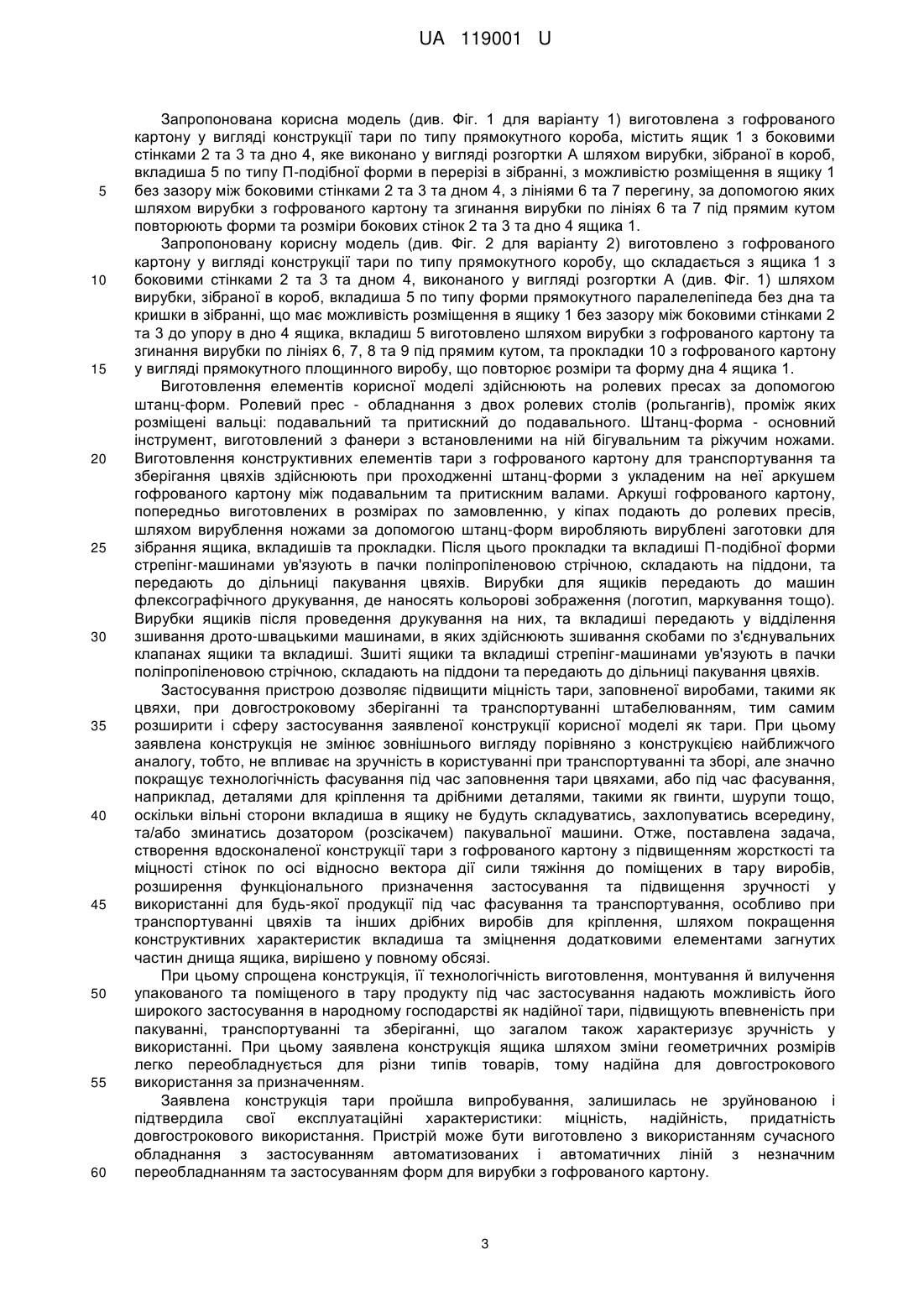

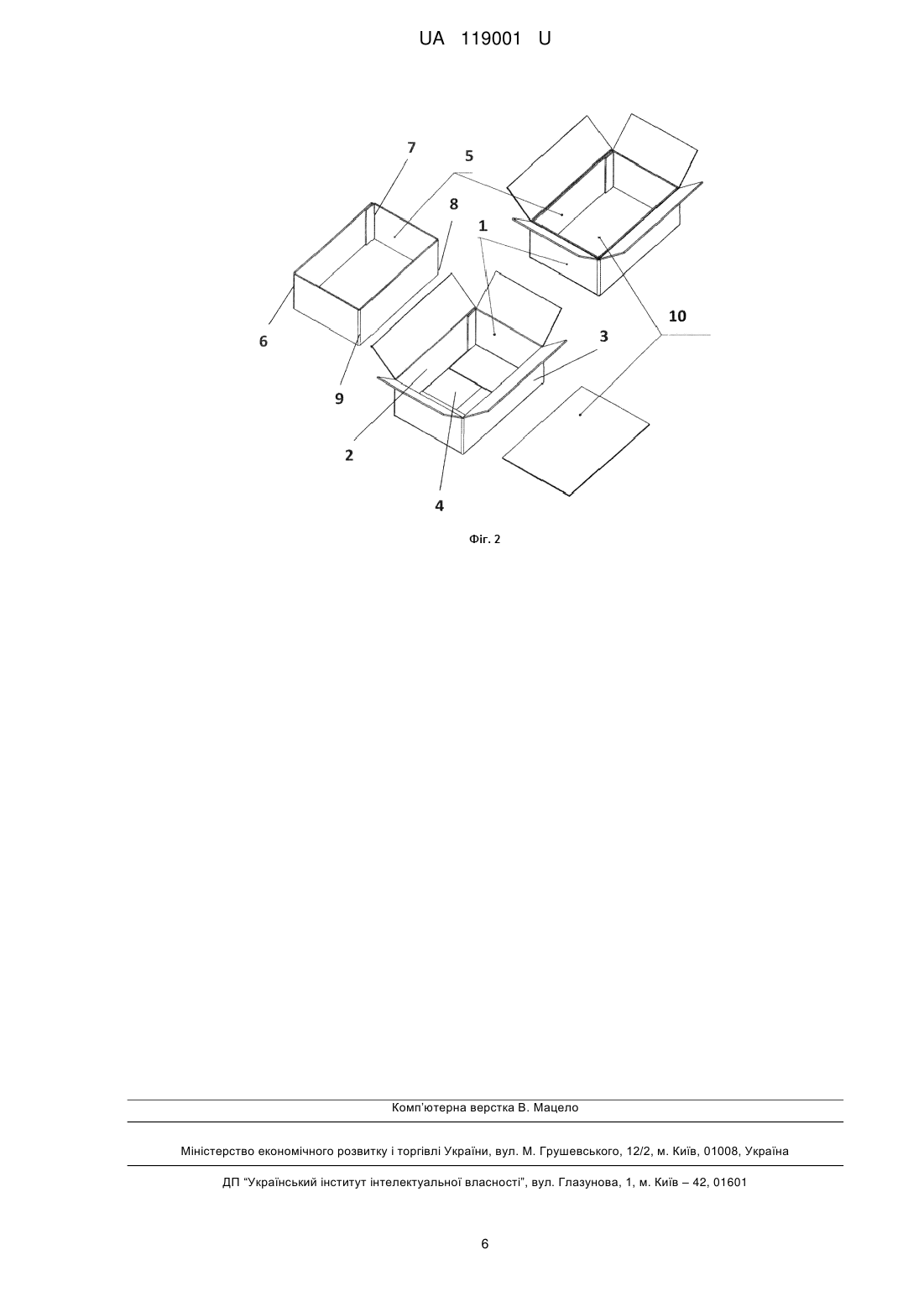

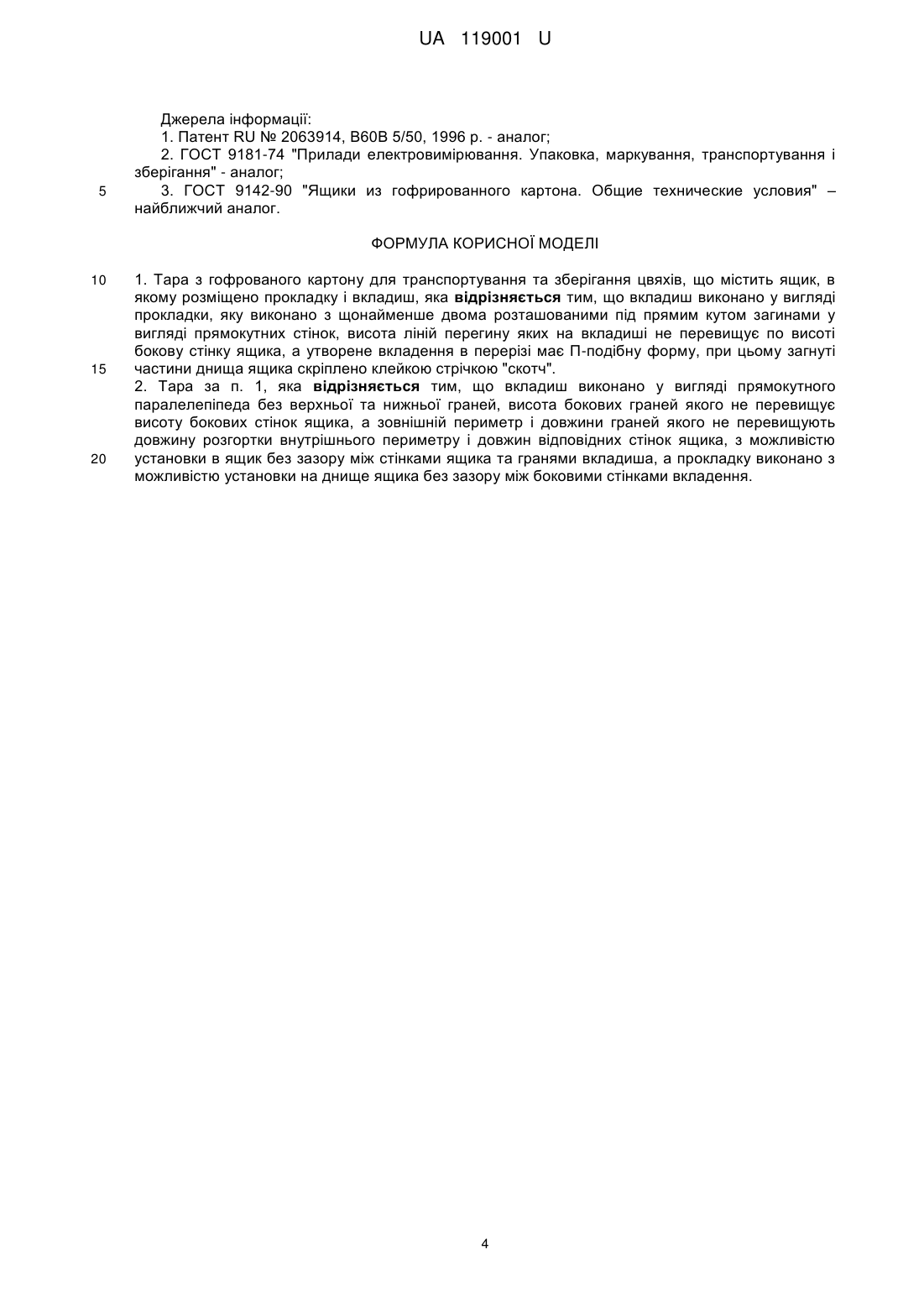

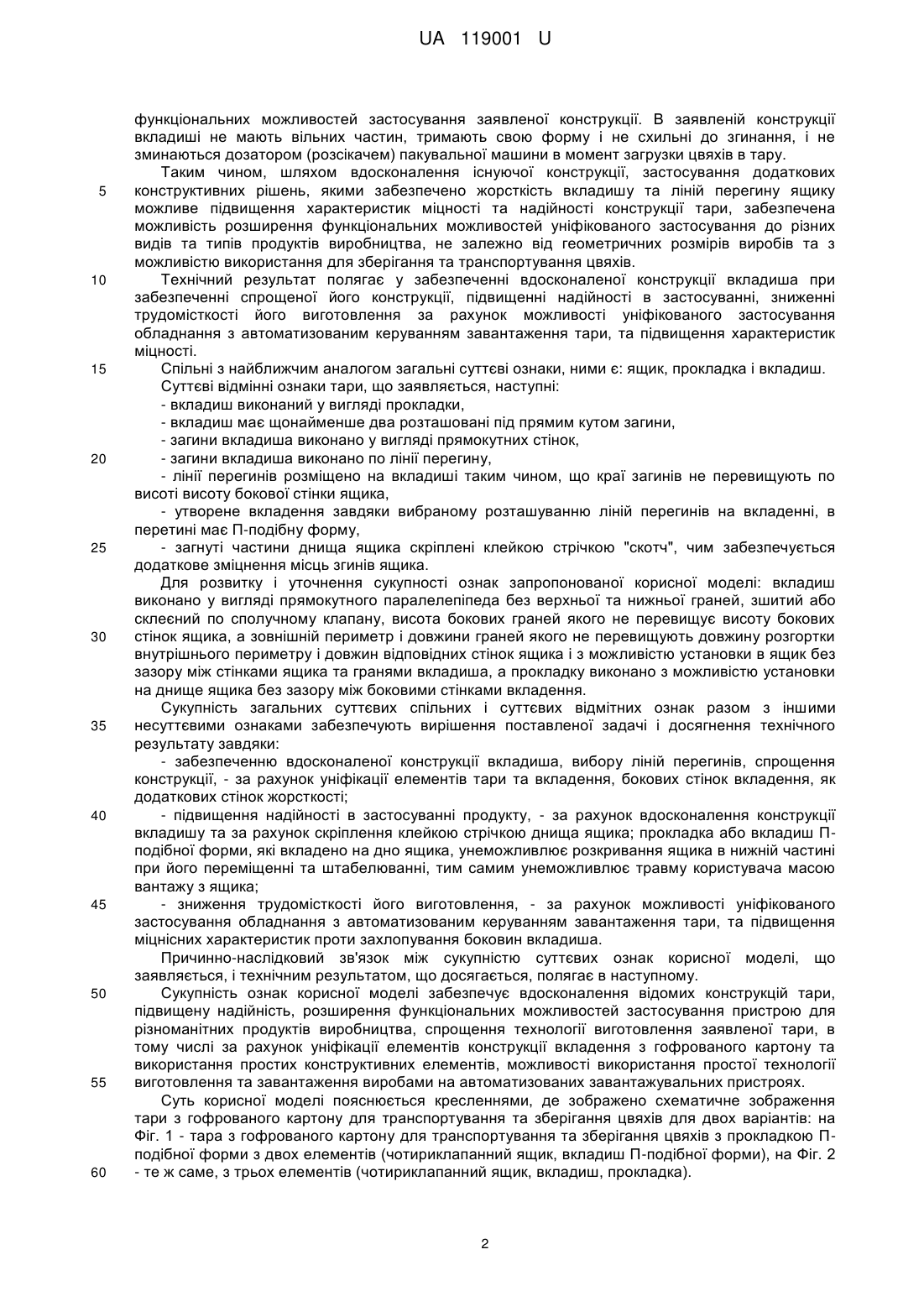

Реферат: Тара з гофрованого картону для транспортування та зберігання цвяхів містить ящик, в якому розміщено прокладку і вкладиш. Вкладиш виконано у вигляді прокладки, яку виконано з щонайменше двома розташованими під прямим кутом загинами у вигляді прямокутних стінок, висота ліній перегину яких на вкладиші не перевищує по висоті бокову стінку ящика, а утворене вкладення в перерізі має П-подібну форму, при цьому загнуті частини днища ящика скріплено клейкою стрічкою "скотч". UA 119001 U (54) ТАРА З ГОФРОВАНОГО КАРТОНУ ДЛЯ ТРАНСПОРТУВАННЯ ТА ЗБЕРІГАННЯ ЦВЯХІВ UA 119001 U UA 119001 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель тара з гофрованого картону для транспортування та зберігання цвяхів (далі - Тара) належить до тари для зберігання та транспортування виробів або матеріалів, окрім рідких, зокрема до ящиків з гофрованого картону, і може бути використана в різних галузях народного господарства при пакуванні, зберіганні і транспортуванні різних видів продукції. Відома тара из гофрокартону для транспортування виробів (патенту RU № 2063914, В60В 5/50, 1996 р. [1]), яка складається з ящика, оснащеного допоміжними пакувальними засобами: обичайкою, прокладками, амортизаторами між прокладками, одна з яких розташована на днищі ящика, принаймні один вертикальний вкладиш багатогранної форми розташований на основі виробу. Вертикальний вкладиш в сукупності з верхньою прокладкою і насадженими на обичайку боковими стінками передає вертикально діючі на упаковку сили на основу пакованого виробу, тобто, забезпечує схоронність під час транспортування та вантажно-розвантажувальних роботах з виробами різної конфігурації з виступаючими частинами. До недоліків такого виробу можна віднести виконання вкладиша у вигляді багатогранника вертикального розташування, який установлений між прокладками, що не забезпечує жорсткість та міцність тари по осі дії сил навантаження. Відома тара для приладів (ГОСТ 9181-74 "Прилади електровимірювання. Упаковка, маркування, транспортування і зберігання" [2]), що складається з двох коробів, що стикуються між собою, кожен з яких в поперечному перерізі має П-подібну форму і містить торцеву і три бічні стінки. В зборі короби утворюють тару для приладу. Недоліком відомої тари є обмежена сфера застосування. Вона використовується по єдиному призначенню: як споживча тара для приладів і після цього зазвичай утилізувалась. Це призводить до підвищених витрат матеріалів, що йдуть на її виготовлення. Як найближчий аналог до запропонованої корисної моделі за технічною суттю та результатом, що досягається, вибрано ящики з гофрованого картону з розташованими в них вкладишами (ГОСТ 9142-90 "Ящики из гофрированного картона. Общие технические условия" [3]). Тара з гофрованого картону складається з ящика і розташованого в ньому з ущільненням до його внутрішніх стінок вертикального чотиригранного вкладиша, утвореного з листа гофрованого картону або подібного матеріалу з лініями згинання для забезпечення послідовного згинання і формування граней. До недоліків найближчого аналогу можна віднести те, що конструкція вертикального вкладиша не забезпечує високої міцності тари, заповненої виробами, а також при довгостроковому зберіганні та транспортуванні штабелюванням, що значно звужує сферу застосування відомої конструкції як тари. Також зазначений ящик переважно не зручний в користуванні і з тих обставин, що під час фасування, наприклад кріпильних та дрібних деталей, таких як гвинти, цвяхи, шурупи тощо, оскільки вільні сторони вкладиша в ящику складуються, захлопуються всередину, та/або зминаються дозатором (розсікачем) пакувальної машини. В основу корисної моделі поставлена задача створення вдосконаленої конструкції тари з гофрованого картону з підвищенням жорсткості та міцності стінок по осі відносно вектора дії сили тяжіння на поміщені в тару вироби, розширення функціонального призначення застосування та підвищення зручності використанні для будь-якої продукції під час фасування та транспортування, особливо при транспортуванні цвяхів та інших кріпильних дрібних виробів, шляхом покращення конструктивних характеристик вкладиша та зміцнення додатковими елементами загнутих частин днища ящика. Поставлена задача вирішується тим, що тара з гофрованого картону для транспортування та зберігання цвяхів, що містить ящик, в якому розміщено прокладку і вкладиш, згідно з корисною моделлю, вкладиш виконано у вигляді прокладки з щонайменше двома розташованими під прямим кутом загинами у вигляді прямокутних стінок, лінії перегину яких по висоті на вкладиші не перевищують висоту бокової стінки ящика, і утворене вкладення в перерізі має П-подібну форму, при цьому загнуті частини днища ящика, тобто нижні клапани ящика, скріплено клейкою стрічкою "скотч". Крім того, вкладиш виконано у вигляді прямокутного паралелепіпеда без верхньої та нижньої граней, висота бокових граней якого не перевищує висоту бокових стінок ящика, а зовнішній периметр і довжини граней якого не перевищують довжину розгортки внутрішнього периметру і довжин відповідних стінок ящика і з можливістю установки в ящик без зазору між стінками ящика та гранями вкладиша, а прокладку виконано з можливістю установки на днище ящика без зазору між боковими стінками вкладення. Порівняно з відомими з витоків науки і техніки заявлена конструкція тари забезпечує вдосконалення відомих конструкцій, підвищує характеристики жорсткості та міцності, технологічність зібрання та покращені характеристики під час заповнення тари виробами, наприклад дрібних виробів кріпильних гвинтів, цвяхів тощо, що забезпечує розширення 1 UA 119001 U 5 10 15 20 25 30 35 40 45 50 55 60 функціональних можливостей застосування заявленої конструкції. В заявленій конструкції вкладиші не мають вільних частин, тримають свою форму і не схильні до згинання, і не зминаються дозатором (розсікачем) пакувальної машини в момент загрузки цвяхів в тару. Таким чином, шляхом вдосконалення існуючої конструкції, застосування додаткових конструктивних рішень, якими забезпечено жорсткість вкладишу та ліній перегину ящику можливе підвищення характеристик міцності та надійності конструкції тари, забезпечена можливість розширення функціональних можливостей уніфікованого застосування до різних видів та типів продуктів виробництва, не залежно від геометричних розмірів виробів та з можливістю використання для зберігання та транспортування цвяхів. Технічний результат полягає у забезпеченні вдосконаленої конструкції вкладиша при забезпеченні спрощеної його конструкції, підвищенні надійності в застосуванні, зниженні трудомісткості його виготовлення за рахунок можливості уніфікованого застосування обладнання з автоматизованим керуванням завантаження тари, та підвищення характеристик міцності. Спільні з найближчим аналогом загальні суттєві ознаки, ними є: ящик, прокладка і вкладиш. Суттєві відмінні ознаки тари, що заявляється, наступні: - вкладиш виконаний у вигляді прокладки, - вкладиш має щонайменше два розташовані під прямим кутом загини, - загини вкладиша виконано у вигляді прямокутних стінок, - загини вкладиша виконано по лінії перегину, - лінії перегинів розміщено на вкладиші таким чином, що краї загинів не перевищують по висоті висоту бокової стінки ящика, - утворене вкладення завдяки вибраному розташуванню ліній перегинів на вкладенні, в перетині має П-подібну форму, - загнуті частини днища ящика скріплені клейкою стрічкою "скотч", чим забезпечується додаткове зміцнення місць згинів ящика. Для розвитку і уточнення сукупності ознак запропонованої корисної моделі: вкладиш виконано у вигляді прямокутного паралелепіпеда без верхньої та нижньої граней, зшитий або склеєний по сполучному клапану, висота бокових граней якого не перевищує висоту бокових стінок ящика, а зовнішній периметр і довжини граней якого не перевищують довжину розгортки внутрішнього периметру і довжин відповідних стінок ящика і з можливістю установки в ящик без зазору між стінками ящика та гранями вкладиша, а прокладку виконано з можливістю установки на днище ящика без зазору між боковими стінками вкладення. Сукупність загальних суттєвих спільних і суттєвих відмітних ознак разом з іншими несуттєвими ознаками забезпечують вирішення поставленої задачі і досягнення технічного результату завдяки: - забезпеченню вдосконаленої конструкції вкладиша, вибору ліній перегинів, спрощення конструкції, - за рахунок уніфікації елементів тари та вкладення, бокових стінок вкладення, як додаткових стінок жорсткості; - підвищення надійності в застосуванні продукту, - за рахунок вдосконалення конструкції вкладишу та за рахунок скріплення клейкою стрічкою днища ящика; прокладка або вкладиш Пподібної форми, які вкладено на дно ящика, унеможливлює розкривання ящика в нижній частині при його переміщенні та штабелюванні, тим самим унеможливлює травму користувача масою вантажу з ящика; - зниження трудомісткості його виготовлення, - за рахунок можливості уніфікованого застосування обладнання з автоматизованим керуванням завантаження тари, та підвищення міцнісних характеристик проти захлопування боковин вкладиша. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак корисної моделі, що заявляється, і технічним результатом, що досягається, полягає в наступному. Сукупність ознак корисної моделі забезпечує вдосконалення відомих конструкцій тари, підвищену надійність, розширення функціональних можливостей застосування пристрою для різноманітних продуктів виробництва, спрощення технології виготовлення заявленої тари, в тому числі за рахунок уніфікації елементів конструкції вкладення з гофрованого картону та використання простих конструктивних елементів, можливості використання простої технології виготовлення та завантаження виробами на автоматизованих завантажувальних пристроях. Суть корисної моделі пояснюється кресленнями, де зображено схематичне зображення тари з гофрованого картону для транспортування та зберігання цвяхів для двох варіантів: на Фіг. 1 - тара з гофрованого картону для транспортування та зберігання цвяхів з прокладкою Пподібної форми з двох елементів (чотириклапанний ящик, вкладиш П-подібної форми), на Фіг. 2 - те ж саме, з трьох елементів (чотириклапанний ящик, вкладиш, прокладка). 2 UA 119001 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель (див. Фіг. 1 для варіанту 1) виготовлена з гофрованого картону у вигляді конструкції тари по типу прямокутного короба, містить ящик 1 з боковими стінками 2 та 3 та дно 4, яке виконано у вигляді розгортки А шляхом вирубки, зібраної в короб, вкладиша 5 по типу П-подібної форми в перерізі в зібранні, з можливістю розміщення в ящику 1 без зазору між боковими стінками 2 та 3 та дном 4, з лініями 6 та 7 перегину, за допомогою яких шляхом вирубки з гофрованого картону та згинання вирубки по лініях 6 та 7 під прямим кутом повторюють форми та розміри бокових стінок 2 та 3 та дно 4 ящика 1. Запропоновану корисну модель (див. Фіг. 2 для варіанту 2) виготовлено з гофрованого картону у вигляді конструкції тари по типу прямокутного коробу, що складається з ящика 1 з боковими стінками 2 та 3 та дном 4, виконаного у вигляді розгортки А (див. Фіг. 1) шляхом вирубки, зібраної в короб, вкладиша 5 по типу форми прямокутного паралелепіпеда без дна та кришки в зібранні, що має можливість розміщення в ящику 1 без зазору між боковими стінками 2 та 3 до упору в дно 4 ящика, вкладиш 5 виготовлено шляхом вирубки з гофрованого картону та згинання вирубки по лініях 6, 7, 8 та 9 під прямим кутом, та прокладки 10 з гофрованого картону у вигляді прямокутного площинного виробу, що повторює розміри та форму дна 4 ящика 1. Виготовлення елементів корисної моделі здійснюють на ролевих пресах за допомогою штанц-форм. Ролевий прес - обладнання з двох ролевих столів (рольгангів), проміж яких розміщені вальці: подавальний та притискний до подавального. Штанц-форма - основний інструмент, виготовлений з фанери з встановленими на ній бігувальним та ріжучим ножами. Виготовлення конструктивних елементів тари з гофрованого картону для транспортування та зберігання цвяхів здійснюють при проходженні штанц-форми з укладеним на неї аркушем гофрованого картону між подавальним та притискним валами. Аркуші гофрованого картону, попередньо виготовлених в розмірах по замовленню, у кіпах подають до ролевих пресів, шляхом вирублення ножами за допомогою штанц-форм виробляють вирублені заготовки для зібрання ящика, вкладишів та прокладки. Після цього прокладки та вкладиші П-подібної форми стрепінг-машинами ув'язують в пачки поліпропіленовою стрічною, складають на піддони, та передають до дільниці пакування цвяхів. Вирубки для ящиків передають до машин флексографічного друкування, де наносять кольорові зображення (логотип, маркування тощо). Вирубки ящиків після проведення друкування на них, та вкладиші передають у відділення зшивання дрото-швацькими машинами, в яких здійснюють зшивання скобами по з'єднувальних клапанах ящики та вкладиші. Зшиті ящики та вкладиші стрепінг-машинами ув'язують в пачки поліпропіленовою стрічною, складають на піддони та передають до дільниці пакування цвяхів. Застосування пристрою дозволяє підвищити міцність тари, заповненої виробами, такими як цвяхи, при довгостроковому зберіганні та транспортуванні штабелюванням, тим самим розширити і сферу застосування заявленої конструкції корисної моделі як тари. При цьому заявлена конструкція не змінює зовнішнього вигляду порівняно з конструкцією найближчого аналогу, тобто, не впливає на зручність в користуванні при транспортуванні та зборі, але значнопокращує технологічність фасування під час заповнення тари цвяхами, або під час фасування, наприклад, деталями для кріплення та дрібними деталями, такими як гвинти, шурупи тощо, оскільки вільні сторони вкладиша в ящику не будуть складуватись, захлопуватись всередину, та/або зминатись дозатором (розсікачем) пакувальної машини. Отже, поставлена задача, створення вдосконаленої конструкції тари з гофрованого картону з підвищенням жорсткості та міцності стінок по осі відносно вектора дії сили тяжіння до поміщених в тару виробів, розширення функціонального призначення застосування та підвищення зручності у використанні для будь-якої продукції під час фасування та транспортування, особливо при транспортуванні цвяхів та інших дрібних виробів для кріплення, шляхом покращення конструктивних характеристик вкладиша та зміцнення додатковими елементами загнутих частин днища ящика, вирішено у повному обсязі. При цьому спрощена конструкція, її технологічність виготовлення, монтування й вилучення упакованого та поміщеного в тару продукту під час застосування надають можливість його широкого застосування в народному господарстві як надійної тари, підвищують впевненість при пакуванні, транспортуванні та зберіганні, що загалом також характеризує зручність у використанні. При цьому заявлена конструкція ящика шляхом зміни геометричних розмірів легко переобладнується для різни типів товарів, тому надійна для довгострокового використання за призначенням. Заявлена конструкція тари пройшла випробування, залишилась не зруйнованою і підтвердила свої експлуатаційні характеристики: міцність, надійність, придатність довгострокового використання. Пристрій може бути виготовлено з використанням сучасного обладнання з застосуванням автоматизованих і автоматичних ліній з незначним переобладнанням та застосуванням форм для вирубки з гофрованого картону. 3 UA 119001 U 5 Джерела інформації: 1. Патент RU № 2063914, В60В 5/50, 1996 р. - аналог; 2. ГОСТ 9181-74 "Прилади електровимірювання. Упаковка, маркування, транспортування і зберігання" - аналог; 3. ГОСТ 9142-90 "Ящики из гофрированного картона. Общие технические условия" – найближчий аналог. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Тара з гофрованого картону для транспортування та зберігання цвяхів, що містить ящик, в якому розміщено прокладку і вкладиш, яка відрізняється тим, що вкладиш виконано у вигляді прокладки, яку виконано з щонайменше двома розташованими під прямим кутом загинами у вигляді прямокутних стінок, висота ліній перегину яких на вкладиші не перевищує по висоті бокову стінку ящика, а утворене вкладення в перерізі має П-подібну форму, при цьому загнуті частини днища ящика скріплено клейкою стрічкою "скотч". 2. Тара за п. 1, яка відрізняється тим, що вкладиш виконано у вигляді прямокутного паралелепіпеда без верхньої та нижньої граней, висота бокових граней якого не перевищує висоту бокових стінок ящика, а зовнішній периметр і довжини граней якого не перевищують довжину розгортки внутрішнього периметру і довжин відповідних стінок ящика, з можливістю установки в ящик без зазору між стінками ящика та гранями вкладиша, а прокладку виконано з можливістю установки на днище ящика без зазору між боковими стінками вкладення. 4 UA 119001 U 5 UA 119001 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
