Випромінювальний збірний елемент стелі для системи променевого опалення

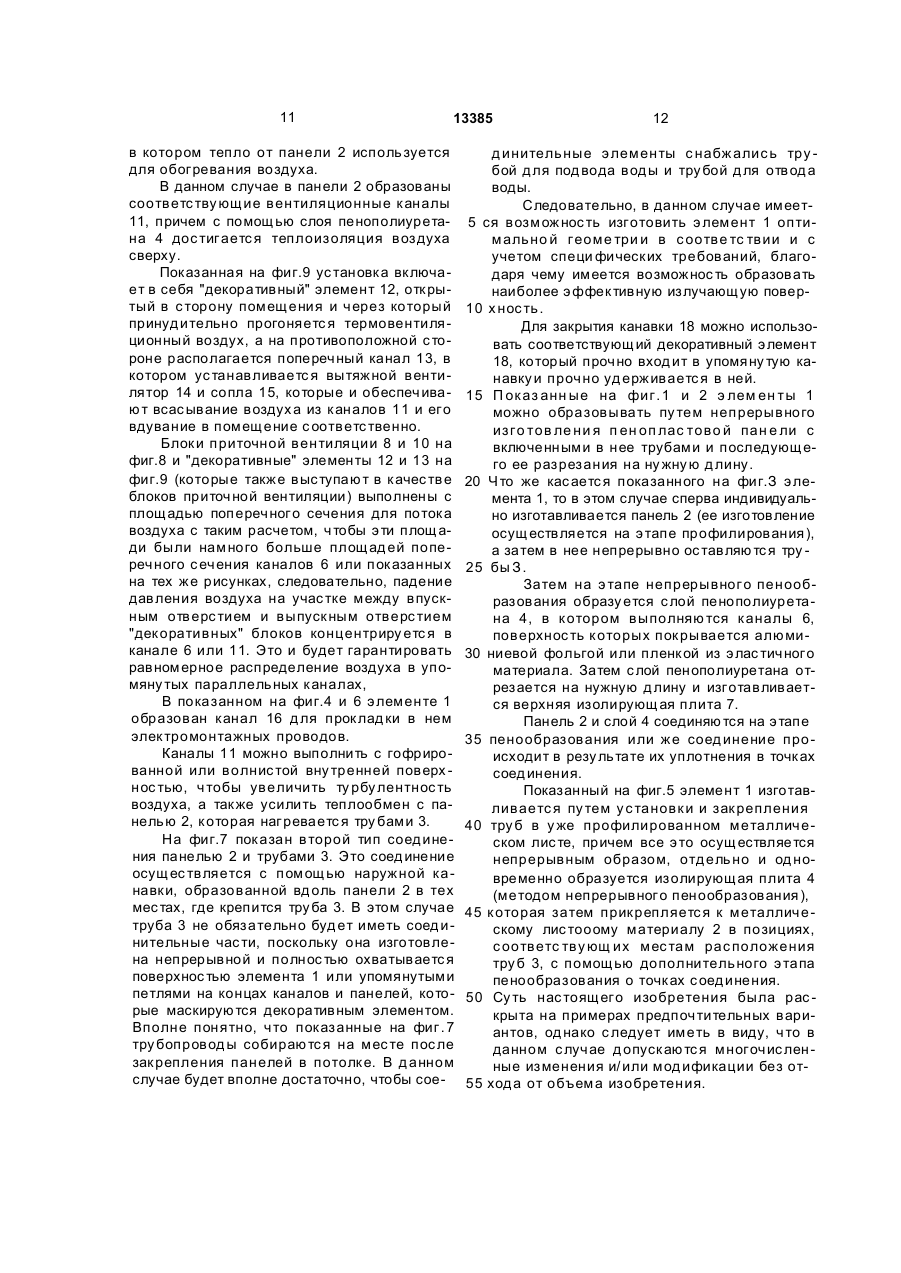

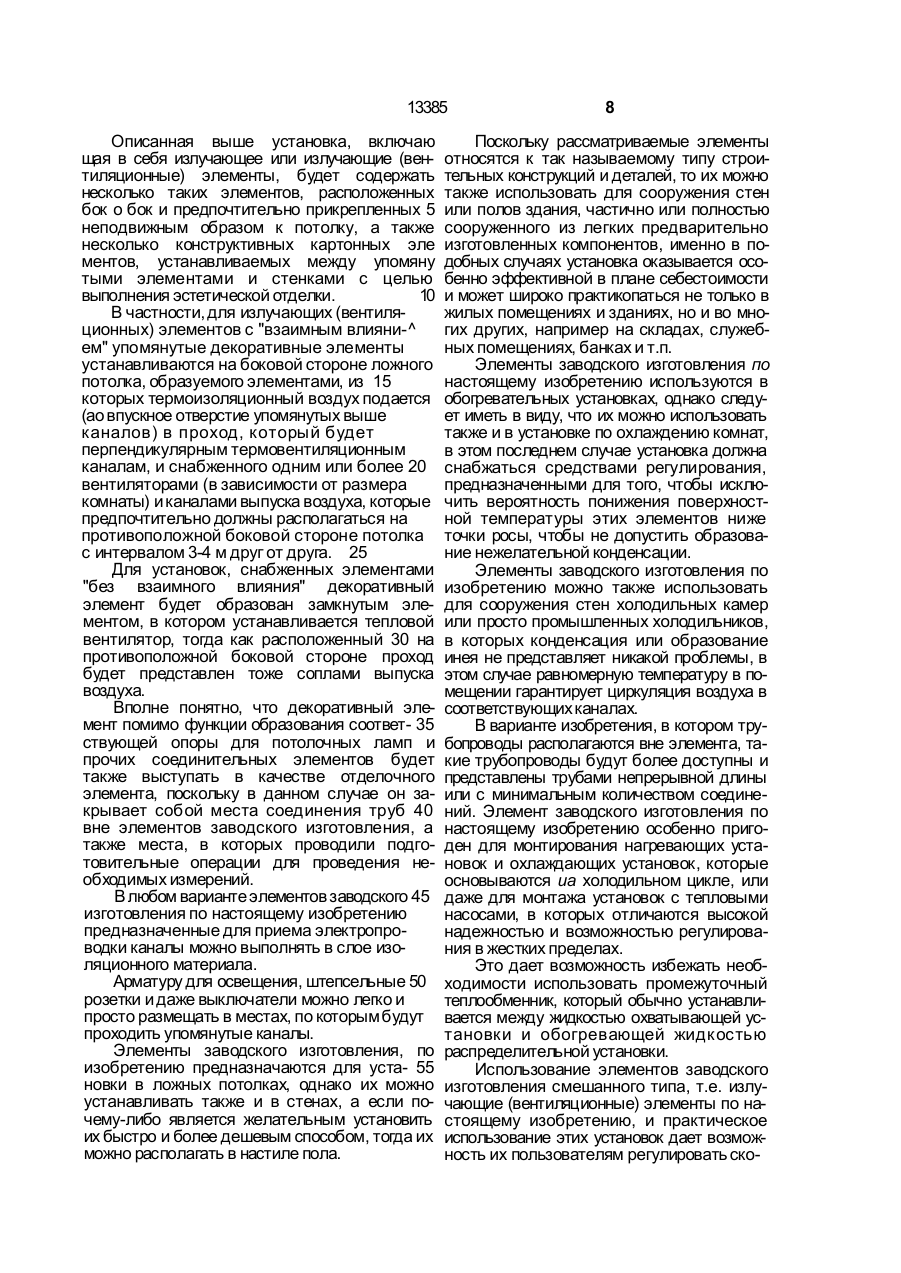

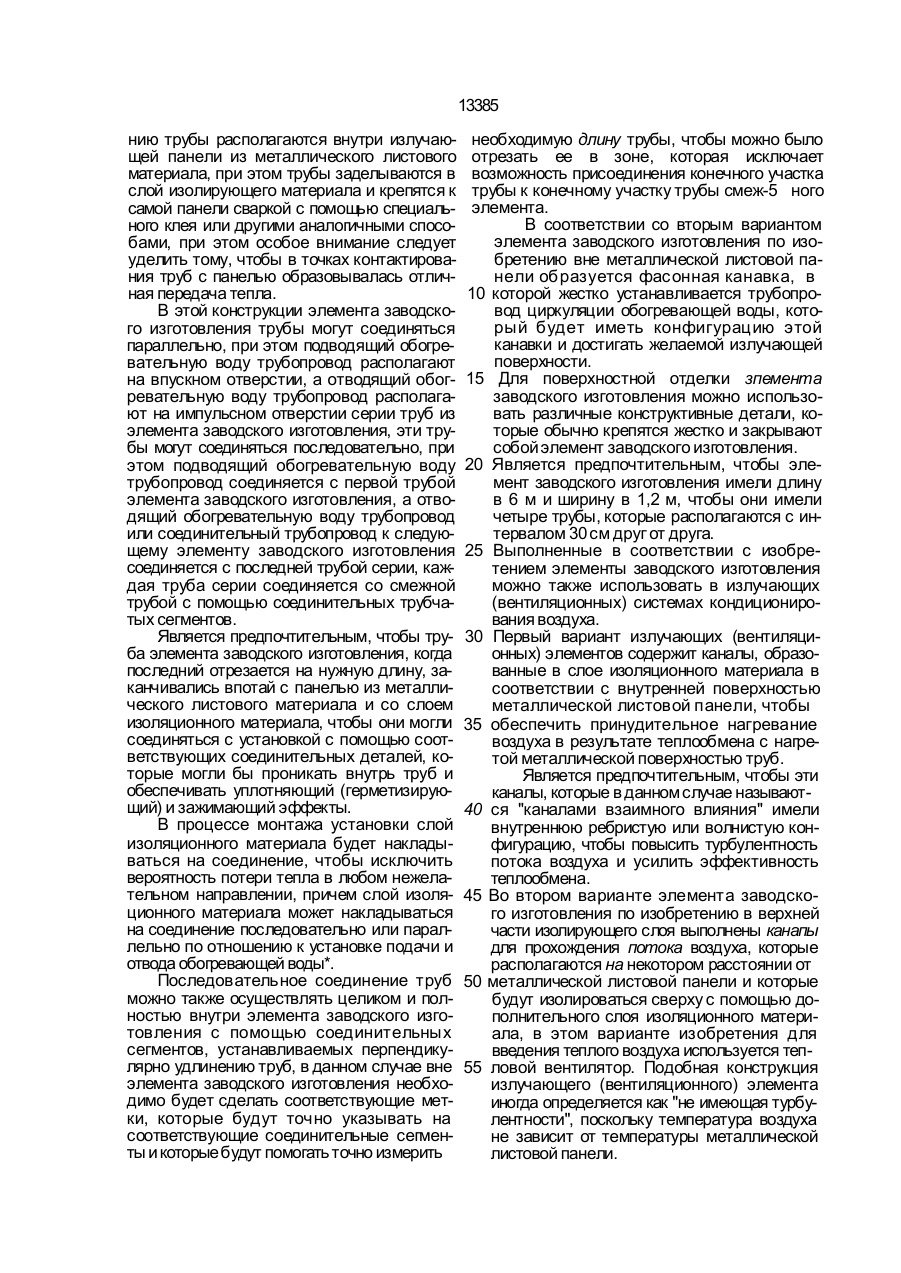

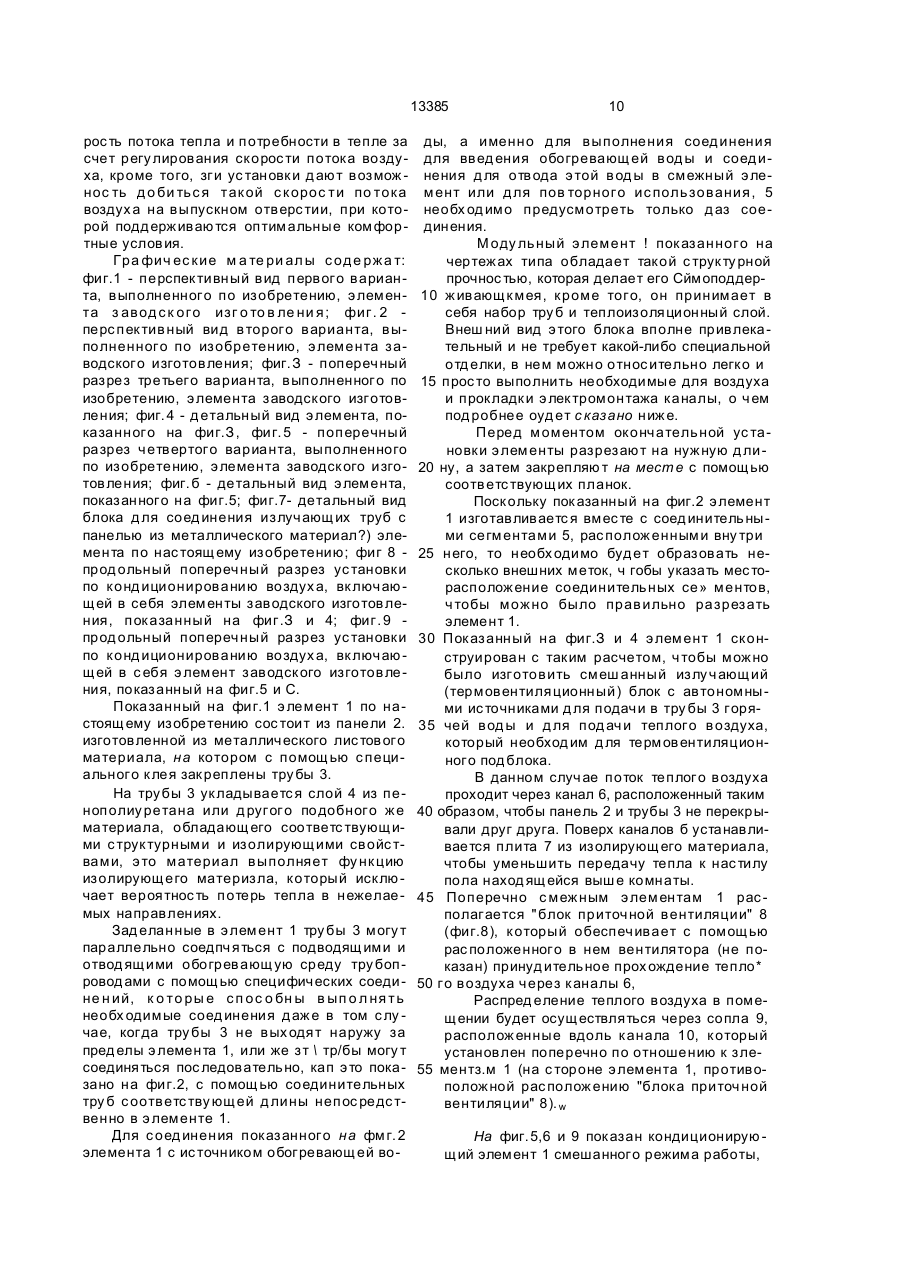

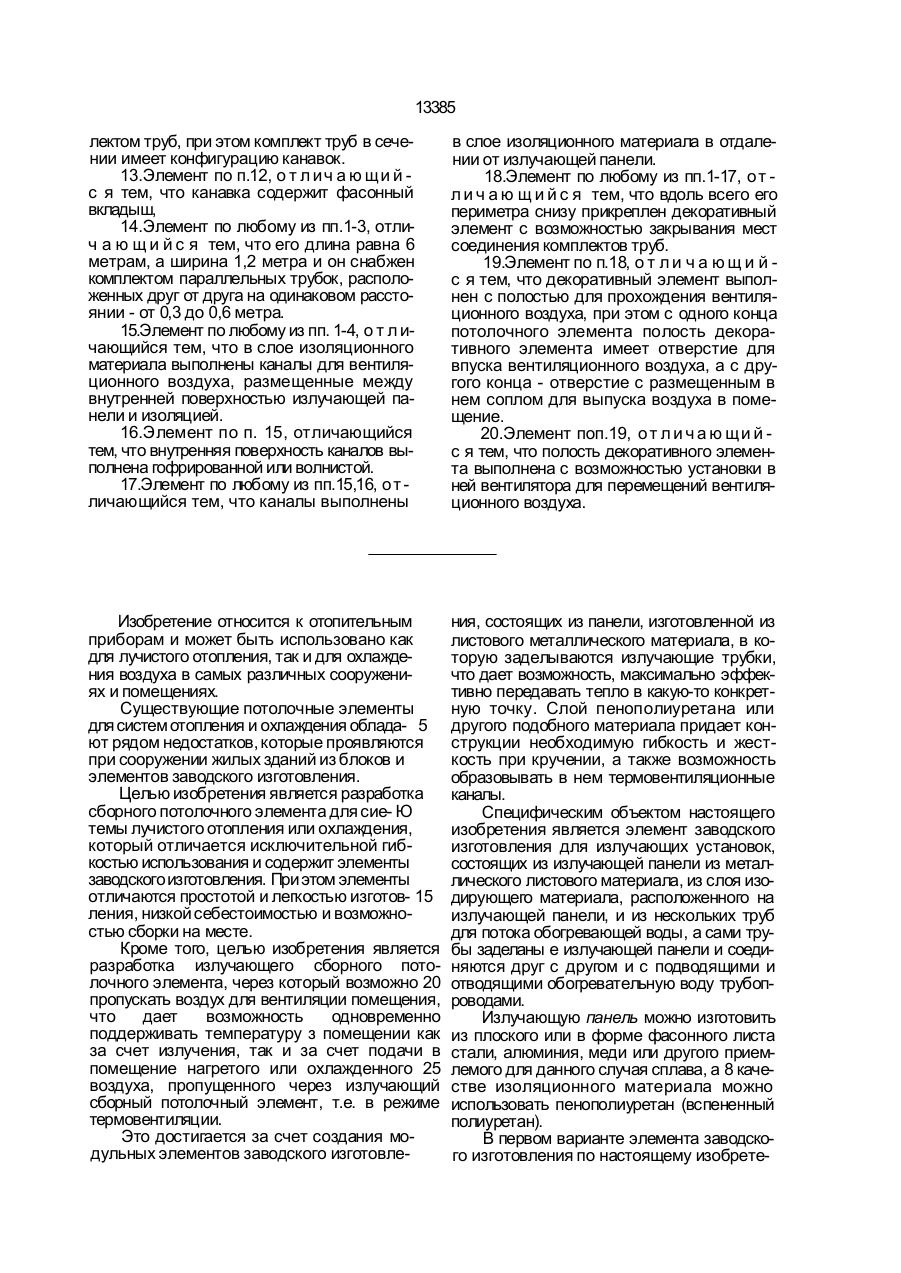

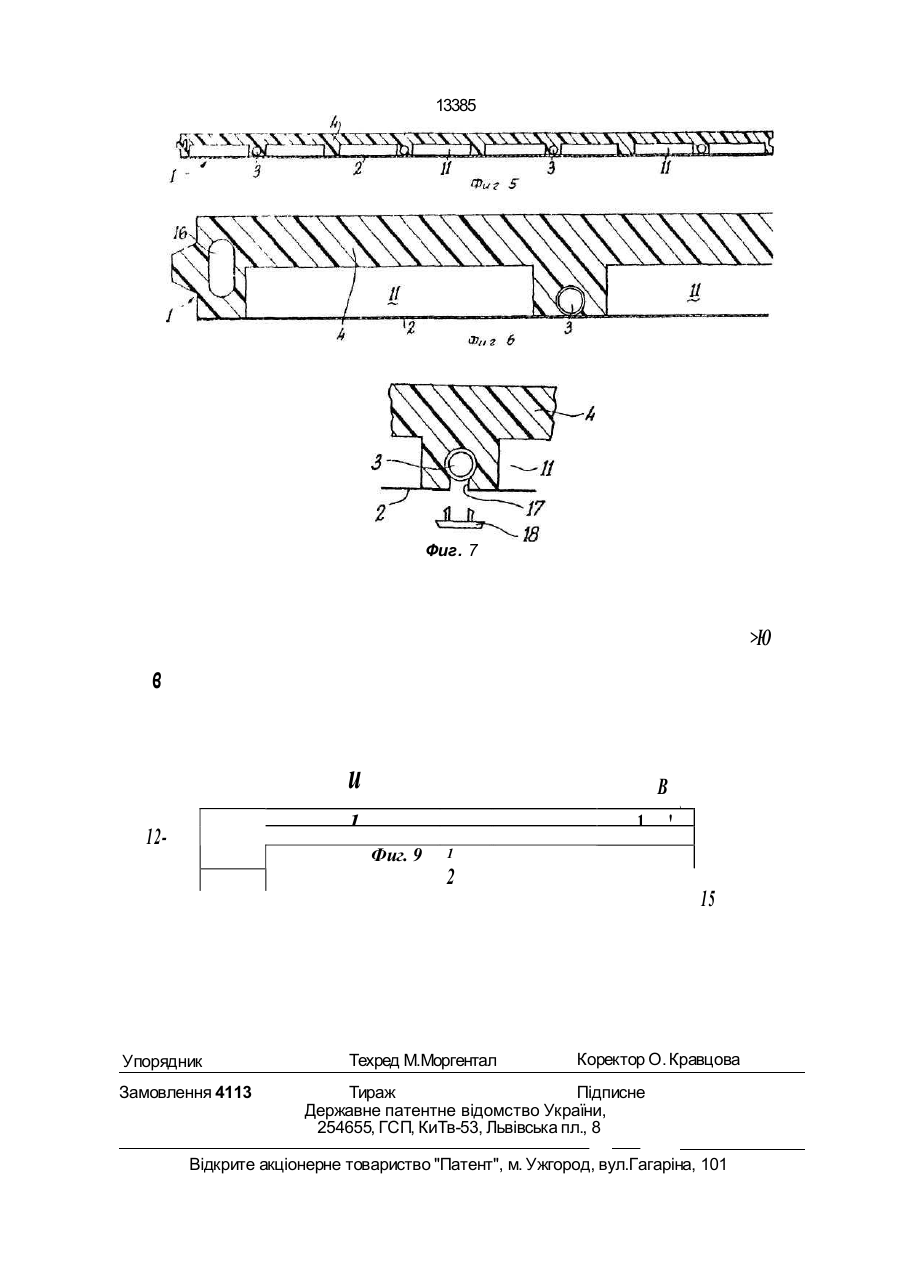

1. Излу чающий с борный потолочный элемент д ля сис темы лучис того отопления, выполненный с возможнос тью сос тавления рядов этих элементов и образования излуча ющего тепло потолка, содержащий излучаю щую панель из металлического лис тового материала, например, с тали или алюминия, прик реп л ен ну ю к нес у щ ей конс тру к ци и перек рытия помещ ения, тру бопровод, за крепленн ый с излу чающ ей панелью , на пример, сваркой с о с тороны перекрытия и с ообщ енный с тру бами под ачи и отвод а обогреваемой вод ы, о т л и ч а ю щ и й с я тем, что с борный потолочный э лемент д о полнительно содержит слой изоляционного материала, при э том трубопровод выполнен в виде комплекта труб д ля кажд ой излучаю щей панели с возможнос тью непосредствен ного с оед инения комплектов тру б с межных излучающих панелей, а с лой изоляционно го материала размещен на излучающей па не л и с о с то ро н ы нес у щ ей к онс тру кц ии перекрытия. 2.Элемент по п.1, о т л и ч а ю щ и й с я тем, что излучающая панель выполнена из лис тового материала - мед и. З. Элементпопп. 1 и ли 2, о тл ичающ ийс я тем, что излучающая панепь выполнена из фас онного лис тового материала. 4. Э л ем е н т по п п. 1 - 3, о тл ич а ющ ий с я тем. что с лой изоляционного материала выполнен из пенополиу ретана. 5. Элемент по пп. 1-4, о т л и ч а ю щ и йс я тем, что комплект тру б рас положен в слое изоляционного материала. 6.Элемент по п. 5, о т л и ч а ю щ и й с я тем, что комплект труб прикреплен к излучающей панели клеем. 7. Элемен т по пп. 5 и 6, о тлич ающ ийс я тем, что комплект тру б с оед инен с тру бами под ачи и отвод а воды параллельно. 8.Элемент по пп.5 или 6, о т л и ч а ю щ и й с я тем, что комплекты тру б ряда излучающих панелей соединены последовательно, при э том первый комплект тру б по ходу обогревающей воды соединен с трубой подачи воды, а пос лед ний - с трубой отвода вод ы или с комплектом тру б излу чающих панелей в другом ряду. 9.Элемент по любому од ному из пп.5-8, о т л и ч а ю щ и й с я тем, что комплект труб выполнен запод лицо с кромками излучаю щей панели и с лоем изоляционного материала, а соед инение с межных комплектов тру б выполнено с нару жи поверх нос ти э лемента. Ю.Элемент по п. 9, о т л и ч а ю щ и й с я тем. что мес та соед инения смежных комплектов тру б покрыты изолирующ им клеем. 11 .Элемент по п.8. о т л и ч а ю щ и й с я тем. что пос ледовательное соед инение комплектов тру б выполнено вну три о бъема между излучающей панелью и несущей конструкцией перекрытия. 12. Элемент по любому из пп. 1-4, о т пинающ ийс я тем, что на нару жной час ти излу чающей панели выполнены фас онные канавки с размещенным в пос ледних комл С > со со 00 ел О 13385 лектом труб, при этом комплект труб в сечении имеет конфигурацию канавок. 13.Элемент по п.12, о т л и ч а ю щ и й с я тем, что канавка содержит фасонный вкладыш, 14.Элемент по любому из пп.1-3, отлич а ю щ и й с я тем, что его длина равна 6 метрам, а ширина 1,2 метра и он снабжен комплектом параллельных трубок, расположенных друг от друга на одинаковом расстоянии - от 0,3 до 0,6 метра. 15.Элемент по любому из пп. 1-4, о т л ичающийся тем, что в слое изоляционного материала выполнены каналы для вентиляционного воздуха, размещенные между внутренней поверхностью излучающей панели и изоляцией. 16.Элемент по п. 15, отличающийся тем, что внутренняя поверхность каналов выполнена гофрированной или волнистой. 17.Элемент по любому из пп.15,16, о т личающийся тем, что каналы выполнены в слое изоляционного материала в отдалении от излучающей панели. 18.Элемент по любому из пп.1-17, о т л и ч а ю щ и й с я тем, что вдоль всего его периметра снизу прикреплен декоративный элемент с возможностью закрывания мест соединения комплектов труб. 19.Элемент по п.18, о т л и ч а ю щ и й с я тем, что декоративный элемент выполнен с полостью для прохождения вентиляционного воздуха, при этом с одного конца потолочного элемента полость декоративного элемента имеет отверстие для впуска вентиляционного воздуха, а с другого конца - отверстие с размещенным в нем соплом для выпуска воздуха в помещение. 20.Элемент поп.19, о т л и ч а ю щ и й с я тем, что полость декоративного элемента выполнена с возможностью установки в ней вентилятора для перемещений вентиляционного воздуха. Изобретение относится к отопительным приборам и может быть использовано как для лучистого отопления, так и для охлаждения воздуха в самых различных сооружениях и помещениях. Существующие потолочные элементы для систем отопления и охлаждения облада- 5 ют рядом недостатков, которые проявляются при сооружении жилых зданий из блоков и элементов заводского изготовления. Целью изобретения является разработка сборного потолочного элемента для сие- Ю темы лучистого отопления или охлаждения, который отличается исключительной гибкостью использования и содержит элементы заводского изготовления. При этом элементы отличаются простотой и легкостью изготов- 15 ления, низкой себестоимостью и возможностью сборки на месте. Кроме того, целью изобретения является разработка излучающего сборного потолочного элемента, через который возможно 20 пропускать воздух для вентиляции помещения, что дает возможность одновременно поддерживать температуру з помещении как за счет излучения, так и за счет подачи в помещение нагретого или охлажденного 25 воздуха, пропущенного через излучающий сборный потолочный элемент, т.е. в режиме термовентиляции. Это достигается за счет создания модульных элементов заводского изготовле ния, состоящих из панели, изготовленной из листового металлического материала, в которую заделываются излучающие трубки, что дает возможность, максимально эффективно передавать тепло в какую-то конкретную точку. Слой пенополиуретана или другого подобного материала придает конструкции необходимую гибкость и жесткость при кручении, а также возможность образовывать в нем термовентиляционные каналы. Специфическим объектом настоящего изобретения является элемент заводского изготовления для излучающих установок, состоящих из излучающей панели из металлического листового материала, из слоя изодирующего материала, расположенного на излучающей панели, и из нескольких труб для потока обогревающей воды, а сами трубы заделаны е излучающей панели и соединяются друг с другом и с подводящими и отводящими обогревательную воду трубопроводами. Излучающую панель можно изготовить из плоского или в форме фасонного листа стали, алюминия, меди или другого приемлемого для данного случая сплава, а 8 качестве изоляционного материала можно использовать пенополиуретан (вспененный полиуретан). В первом варианте элемента заводского изготовления по настоящему изобрете 13385 нию трубы располагаются внутри излучающей панели из металлического листового материала, при этом трубы заделываются в слой изолирующего материала и крепятся к самой панели сваркой с помощью специального клея или другими аналогичными способами, при этом особое внимание следует уделить тому, чтобы в точках контактирования труб с панелью образовывалась отличная передача тепла. В этой конструкции элемента заводского изготовления трубы могут соединяться параллельно, при этом подводящий обогревательную воду трубопровод располагают на впускном отверстии, а отводящий обогревательную воду трубопровод располагают на импульсном отверстии серии труб из элемента заводского изготовления, эти трубы могут соединяться последовательно, при этом подводящий обогревательную воду трубопровод соединяется с первой трубой элемента заводского изготовления, а отводящий обогревательную воду трубопровод или соединительный трубопровод к следующему элементу заводского изготовления соединяется с последней трубой серии, каждая труба серии соединяется со смежной трубой с помощью соединительных трубчатых сегментов. Является предпочтительным, чтобы труба элемента заводского изготовления, когда последний отрезается на нужную длину, заканчивались впотай с панелью из металлического листового материала и со слоем изоляционного материала, чтобы они могли соединяться с установкой с помощью соответствующих соединительных деталей, которые могли бы проникать внутрь труб и обеспечивать уплотняющий (герметизирующий) и зажимающий эффекты. В процессе монтажа установки слой изоляционного материала будет накладываться на соединение, чтобы исключить вероятность потери тепла в любом нежелательном направлении, причем слой изоляционного материала может накладываться на соединение последовательно или параллельно по отношению к установке подачи и отвода обогревающей воды*. Последовательное соединение труб можно также осуществлять целиком и полностью внутри элемента заводского изготовления с помощью соединительных сегментов, устанавливаемых перпендикулярно удлинению труб, в данном случае вне элемента заводского изготовления необходимо будет сделать соответствующие метки, которые будут точно указывать на соответствующие соединительные сегменты и которые будут помогать точно измерить необходимую длину трубы, чтобы можно было отрезать ее в зоне, которая исключает возможность присоединения конечного участка трубы к конечному участку трубы смеж-5 ного элемента. В соответствии со вторым вариантом элемента заводского изготовления по изобретению вне металлической листовой панели об разуется фасонная канавка, в 10 которой жестко устанавливается трубопровод циркуляции обогревающей воды, который будет иметь конфигурацию этой канавки и достигать желаемой излучающей поверхности. 15 Для поверхностной отделки зпемента заводского изготовления можно использовать различные конструктивные детали, которые обычно крепятся жестко и закрывают собой элемент заводского изготовления. 20 Является предпочтительным, чтобы элемент заводского изготовления имели длину в 6 м и ширину в 1,2 м, чтобы они имели четыре трубы, которые располагаются с интервалом 30 см друг от друга. 25 Выполненные в соответствии с изобретением элементы заводского изготовления можно также использовать в излучающих (вентиляционных) системах кондиционирования воздуха. 30 Первый вариант излучающих (вентиляционных) элементов содержит каналы, образованные в слое изоляционного материала в соответствии с внутренней поверхностью металлической листовой панели, чтобы 35 обеспечить принудительное нагревание воздуха в результате теплообмена с нагретой металлической поверхностью труб. Является предпочтительным, чтобы эти каналы, которые в данном случае называют40 ся "каналами взаимного влияния" имели внутреннюю ребристую или волнистую конфигурацию, чтобы повысить турбулентность потока воздуха и усилить эффективность теплообмена. 45 Во втором варианте элемента заводского изготовления по изобретению в верхней части изолирующего слоя выполнены канапы для прохождения потока воздуха, которые располагаются на некотором расстоянии от 50 металлической листовой панели и которые будут изолироваться сверху с помощью дополнительного слоя изоляционного материала, в этом варианте изобретения для введения теплого воздуха используется теп55 ловой вентилятор. Подобная конструкция излучающего (вентиляционного) элемента иногда определяется как "не имеющая турбулентности", поскольку температура воздуха не зависит от температуры металлической листовой панели. 13385 Описанная выше установка, включаю щая в себя излучающее или излучающие (вентиляционные) элементы, будет содержать несколько таких элементов, расположенных бок о бок и предпочтительно прикрепленных 5 неподвижным образом к потолку, а также несколько конструктивных картонных эле ментов, устанавливаемых между упомяну тыми элементами и стенками с целью выполнения эстетической отделки. 10 В частности, для излучающих (вентиляционных) элементов с "взаимным влияни-^ ем" упомянутые декоративные элементы устанавливаются на боковой стороне ложного потолка, образуемого элементами, из 15 которых термоизоляционный воздух подается (ао впускное отверстие упомянутых выше каналов) в проход, который будет перпендикулярным термовентиляционным каналам, и снабженного одним или более 20 вентиляторами (в зависимости от размера комнаты) и каналами выпуска воздуха, которые предпочтительно должны располагаться на противоположной боковой стороне потолка с интервалом 3-4 м друг от друга. 25 Для установок, снабженных элементами "без взаимного влияния" декоративный элемент будет образован замкнутым элементом, в котором устанавливается тепловой вентилятор, тогда как расположенный 30 на противоположной боковой стороне проход будет представлен тоже соплами выпуска воздуха. Вполне понятно, что декоративный элемент помимо функции образования соответ- 35 ствующей опоры для потолочных ламп и прочих соединительных элементов будет также выступать в качестве отделочного элемента, поскольку в данном случае он закрывает собой места соединения труб 40 вне элементов заводского изготовления, а также места, в которых проводили подготовительные операции для проведения необходимых измерений. В любом варианте элементов заводского 45 изготовления по настоящему изобретению предназначенные для приема электропроводки каналы можно выполнять в слое изоляционного материала. Арматуру для освещения, штепсельные 50 розетки и даже выключатели можно легко и просто размещать в местах, по которым будут проходить упомянутые каналы. Элементы заводского изготовления, по изобретению предназначаются для уста- 55 новки в ложных потолках, однако их можно устанавливать также и в стенах, а если почему-либо является желательным установить их быстро и более дешевым способом, тогда их можно располагать в настиле пола. 8 Поскольку рассматриваемые элементы относятся к так называемому типу строительных конструкций и деталей, то их можно также использовать для сооружения стен или полов здания, частично или полностью сооруженного из легких предварительно изготовленных компонентов, именно в подобных случаях установка оказывается особенно эффективной в плане себестоимости и может широко практикопаться не только в жилых помещениях и зданиях, но и во многих других, например на складах, служебных помещениях, банках и т.п. Элементы заводского изготовления по настоящему изобретению используются в обогревательных установках, однако следует иметь в виду, что их можно использовать также и в установке по охлаждению комнат, в этом последнем случае установка должна снабжаться средствами регулирования, предназначенными для того, чтобы исключить вероятность понижения поверхностной температуры этих элементов ниже точки росы, чтобы не допустить образование нежелательной конденсации. Элементы заводского изготовления по изобретению можно также использовать для сооружения стен холодильных камер или просто промышленных холодильников, в которых конденсация или образование инея не представляет никакой проблемы, в этом случае равномерную температуру в помещении гарантирует циркуляция воздуха в соответствующих каналах. В варианте изобретения, в котором трубопроводы располагаются вне элемента, такие трубопроводы будут более доступны и представлены трубами непрерывной длины или с минимальным количеством соединений. Элемент заводского изготовления по настоящему изобретению особенно пригоден для монтирования нагревающих установок и охлаждающих установок, которые основываются иа холодильном цикле, или даже для монтажа установок с тепловыми насосами, в которых отличаются высокой надежностью и возможностью регулирования в жестких пределах. Это дает возможность избежать необходимости использовать промежуточный теплообменник, который обычно устанавливается между жидкостью охватывающей установки и обогревающей жидкостью распределительной установки. Использование элементов заводского изготовления смешанного типа, т.е. излучающие (вентиляционные) элементы по настоящему изобретению, и практическое использование этих установок дает возможность их пользователям регулировать ско 13385 рос ть потока тепла и потребности в тепле за счет регу лирования скорос ти потока воздуха, кроме того, зги ус тановки д ают возмож нос ть д о би тьс я такой с корос ти по тока воздух а на выпускном отверс тии, при которой подд ерживаются оптимальные комфортные условия. Гра фич ес кие м а те ри ал ы с од е ржа т: фиг.1 - перспек тивный вид первого варианта, выполненного по изобретению, э лемента з авод с к ого изг о то в ле ни я; фиг. 2 перс пективный вид второго варианта, выполненного по изобретению, э лемента заводского изготовления; фиг. З - поперечный разрез третьего варианта, выполненного по изобретению, э лемента заводского изготовления; фиг. 4 - д етальный вид э лемента, показанного на фиг.З, фиг. 5 - поперечный разрез четвертого варианта, выполненного по изобретению, э лемента заводского изготовления; фиг. б - детальный вид э лемента, показанного на фиг.5; фиг.7- детальный вид блока д ля соед инения излучающих труб с панелью из металлического материал?) элемента по нас тоящ ему изобретению; фиг 8 прод ольный поперечный разрез ус тановки по конд иционированию воздух а, включающей в себя элементы заводского изготовления, пок азанный на фиг.З и 4; фиг. 9 прод ольный поперечный разрез ус тановки по конд иционированию воздух а, включающей в с ебя э лемент заводского изготовления, показанный на фиг.5 и С. Показанный на фиг.1 э лемент 1 по настоящему изобретению сос тоит из панели 2. изготовленной из металлического лис тового материала, на котором с помощью с пециального клея закреплены тру бы 3. На тру бы 3 ук ладываетс я слой 4 из пенополиу ретана или д ругого подобного же материала, обладающего соответс твующими с труктурными и изолирующими свойс твами, э то материал выполняет фу нк цию изолирующего материзла, который исключает вероятнос ть потерь тепла в нежелаемых направлениях. Зад еланные в э лемент 1 тру бы 3 могу т параллельно соедпч яться с подводящ ими и отвод ящими обогревающую среду тру бопровод ами с помощью специфических соедине н ий, к о то ры е с п ос о бн ы в ып о л ня ть необх одимые соед инения д аже в том с лу чае, когда тру бы 3 не вых одят наружу за пред елы э лемента 1, или же зт \ тр/бы могу т соединяться пос ледовательно, кап э то показано на фиг.2, с помощью соединительных тру б с оответс тву ющ ей д лины непос редс твенно в э лементе 1. Для с оед инения показанного на фмг. 2 элемента 1 с ис точником обогревающей во 10 ды, а именно д ля выполнения соед инения для введ ения обогревающей вод ы и соед инения д ля отвода э той вод ы в смежный э лемент или д ля пов торного ис пользования, 5 необх од имо предусмотреть только д аз соединения. Моду льный э лемент ! показанного на чертежах типа обладает такой с трукту рной прочнос тью, которая делает его Сймоподдер10 живающкмея, кроме того, он принимает в себя набор тру б и теплоизоляционный слой. Внеш ний вид э того блока вполне привлекательный и не требует какой-либо специальной отд елки, в нем можно относ ительно легко и 15 прос то выполнить необходимые для воздуха и прокладки э лектромонтажа каналы, о чем под робнее оуд ет с казано ниже. Перед моментом окончательной ус тановки э лементы разрезают на нужную д ли20 ну, а затем закрепляю т на месте с помощью соответс твующих планок. Поскольку пок азанный на фиг.2 э лемент 1 изготавливаетс я вмес те с соед инительными сегментами 5, рас положенными вну три 25 него, то необх одимо буд ет образовать несколько внешних меток, ч гобы указать мес торасположение соединительных се» ментов, чтобы можно было правильно разрезать элемент 1. 30 Показанный на фиг.З и 4 э лемент 1 сконструирован с таким расчетом, чтобы можно было изготовить смеш анный излу чающий (термовентиляционный) блок с автономными ис точниками д ля подачи в тру бы 3 горя35 чей вод ы и д ля под ачи теплого воздуха, который необход им д ля термовентиляционного под блока. В данном случае поток теплого воздуха проходит через канал 6, расположенный таким 40 образом, чтобы панель 2 и трубы 3 не перекрывали друг друга. Поверх каналов б устанавливается плита 7 из изолирующего материала, чтобы уменьшить передачу тепла к нас тилу пола наход ящ ейся выш е комнаты. 45 Поперечно с межным э лементам 1 рас полагается " блок приточной вентиляции" 8 (фиг.8), который обеспечивает с помощью рас положенного в нем вентилятора (не показан) принуд ительное прох ождение тепло* 50 го воздуха через каналы 6, Распред еление теплого воздуха в помещении будет осуществляться через сопла 9, расположенные вдоль канала 10, который установлен поперечно по отношению к зле55 ментз.м 1 (на с тороне э лемента 1, противоположной рас положению "блока приточной вентиляции" 8). w На фиг. 5,6 и 9 показан кондиционирую щий элемент 1 смешанног о режима работы, 11 13385 в котором тепло от панели 2 используется для обогревания воздуха. В данном случае в панели 2 образованы соответс тву ющие вентиляционные каналы 11, причем с помощью слоя пенополиуретана 4 дос тигаетс я теплоизоляция воздуха сверху. Показанная на фиг.9 ус тановка включает в себя "декоративный" элемент 12, открытый в с торону помещения и через который принуд ительно прогоняетс я термовентиляционный воздух, а на противоположной с тороне располагается поперечный канал 13, в котором ус танавливаетс я вытяжной вентилятор 14 и сопла 15, которые и обеспеч ивают всас ывание воздух а из каналов 11 и его вдувание в помещение с оответс твенно. Блок и приточной вентиляции 8 и 10 на фиг.8 и "декоративные" элементы 12 и 13 на фиг.9 (которые также выс тупают в качес тве блоков приточной вентиляции) выполнены с площадью поперечного сечения для потока воздуха с таким расчетом, чтобы э ти площади были намного больше площад ей поперечного с ечения каналов 6 или показанных на тех же рисунках, следовательно, падение давления воздуха на учас тке между впускным отверс тием и выпускным отверс тием "декоративных" блоков концентриру етс я в канале 6 или 11. Это и будет гарантировать равномерное распределение воздуха в упомяну тых параллельных каналах, В показанном на фиг.4 и 6 э лементе 1 образован канал 16 д ля проклад ки в нем электромонтажных проводов. Каналы 11 можно выполнить с гофрированной или волнис той вну тренней поверх нос тью, чтобы увеличить ту рбу лентнос ть воздуха, а также усилить теплообмен с панелью 2, которая нагреваетс я тру бами 3. На фиг.7 показан второй тип соед инения панелью 2 и трубами 3. Это соед инение осущес твляется с помощью наружной канавки, образованной вд оль панели 2 в тех мес тах, где крепится тру ба 3. В этом случае труба 3 не обязательно буд ет иметь соед инительные час ти, поскольку она изготовлена непрерывной и полнос тью охватываетс я поверхнос тью элемента 1 или упомянутыми петлями на концах каналов и панелей, которые маскируются декоративным элементом. Вполне понятно, что показанные на фиг . 7 тру бопровод ы собираютс я на мес те пос ле закрепления панелей в потолке. В д анном случае будет вполне достаточно, чтобы сое 12 д инительные э лементы с набжалис ь тру бой д ля под вода вод ы и тру бой д ля отвод а воды. Следовательно, в данном случае имеет5 ся возможнос ть изготовить э лемент 1 оптимально й геоме три и в с оотве тс твии и с учетом специ фических требований, благодаря чему имеется возможнос ть образовать наиболее э ффективную излучающую повер10 х нос ть. Для закрытия канавки 18 можно использовать соответствующий декоративный э лемент 18, который прочно вход ит в упомяну тую канавку и прочно уд ерживаетс я в ней. 15 П оказ анн ые на фиг. 1 и 2 э лем ен ты 1 можно образовывать пу тем непрерывного изго тов ле ни я п ен оп лас тово й пан е ли с включенными в нее трубами и последующего ее разрезания на ну жну ю д лину. 20 Ч то же кас аетс я показанного на фиг.З э лемента 1, то в этом случае сперва индивидуально изготавливается панель 2 (ее изготовление осуществляется на э тапе профилирования), а затем в нее непрерывно ос тавляю тс я тру 25 бы З. Затем на э тапе непрерывного пенообразования образу ется с лой пенополиуретана 4, в котором выполняю тся каналы 6, поверхнос ть которых покрывается алюми30 ниевой фольгой или пленк ой из э лас тичног о материала. Затем с лой пенополиуретана отрезается на нужную д лину и изготавливается верхняя изолирующая плита 7. Панель 2 и слой 4 соединяю тся на э тапе 35 пенообразования или же соед инение происходит в резу льтате их уплотнения в точках соед инения. Показанный на фиг.5 элемент 1 изготавливаетс я пу тем у с тановки и закрепления 40 тру б в у же профилированном металлическом лис те, причем все э то осуществляется непрерывным образом, отд ельно и од новременно образуется изолирующая плита 4 (методом непрерывного пенообразования), 45 которая затем прикрепляетс я к металлическому лис тооому материалу 2 в позициях, с оответс тву ющ их мес там рас положения тру б 3, с помощью дополнительного э тапа пенообразования о точках с оед инения. 50 Су ть нас тоящего изобретения была рас крыта на примерах предпочтительных вариантов, од нако с ледует иметь в виду, что в данном с лучае д опускаютс я многочис ленные изменения и/ или мод ификации без от55 ход а от объема изобретения. 91 13385 Фиг. 7 >Ю в и 1 12 В 1 ') Фиг. 9 Упорядник Замовлення 4113 1 2 Техред М.Моргентал 15 Коректор О. Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
