Ручний візок-підйомник

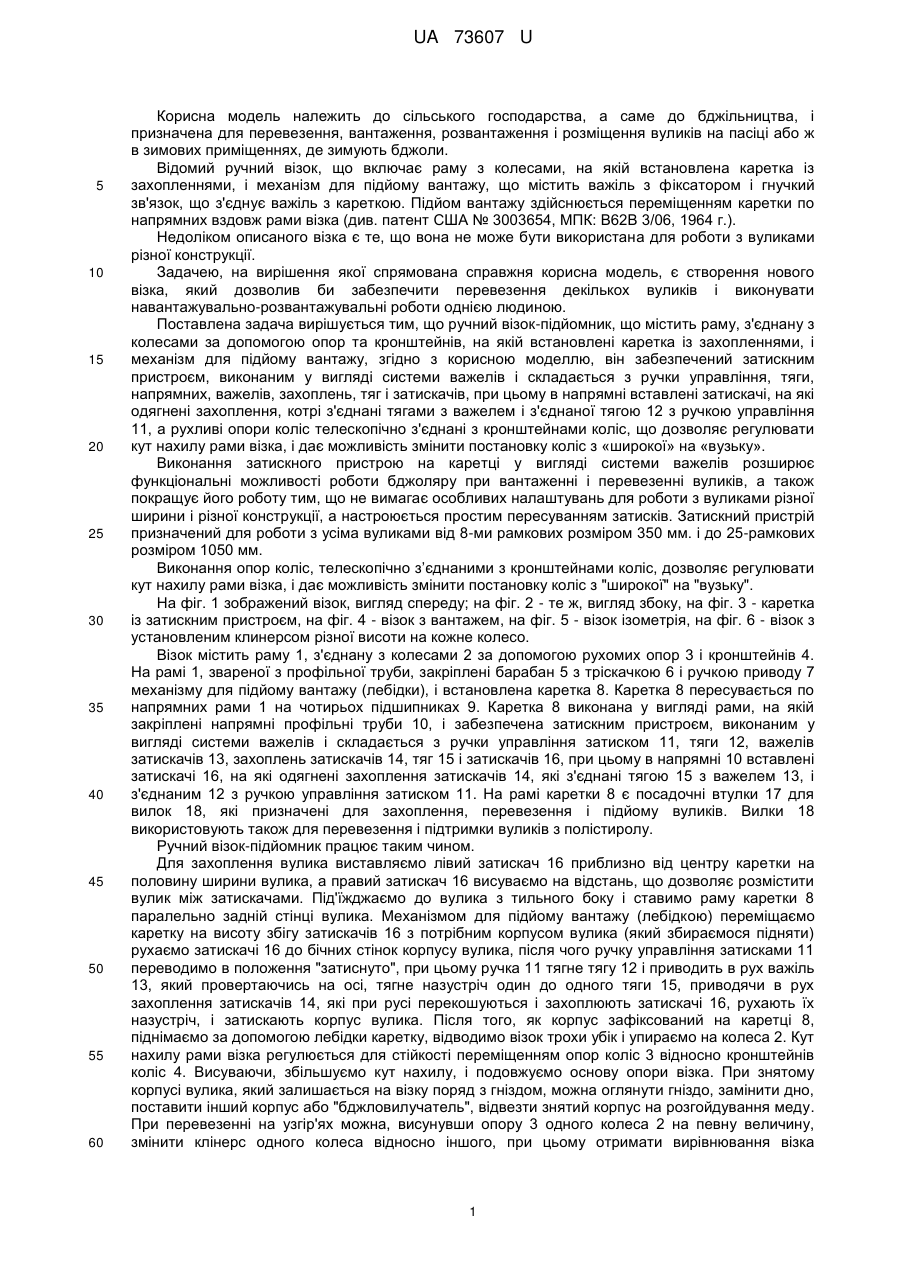

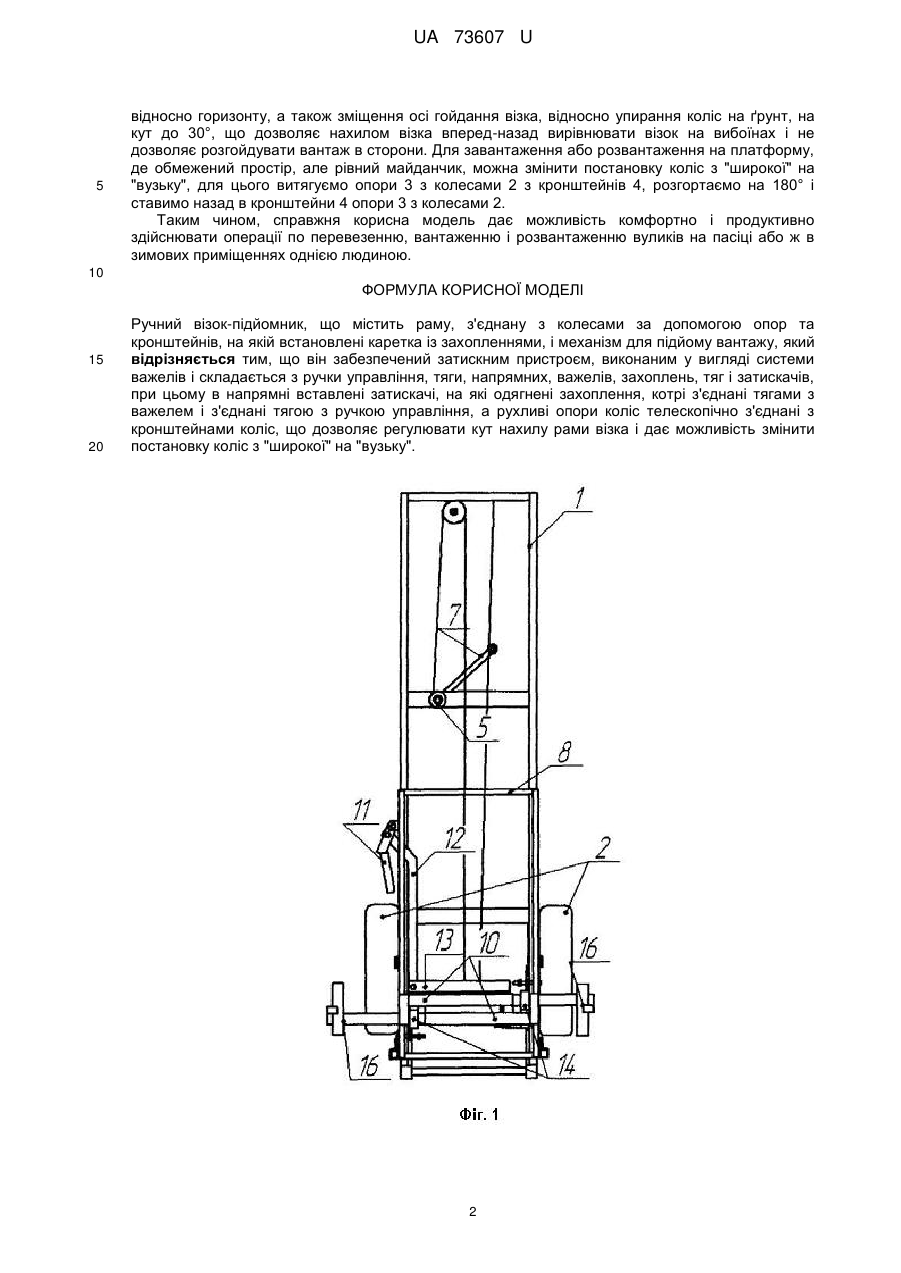

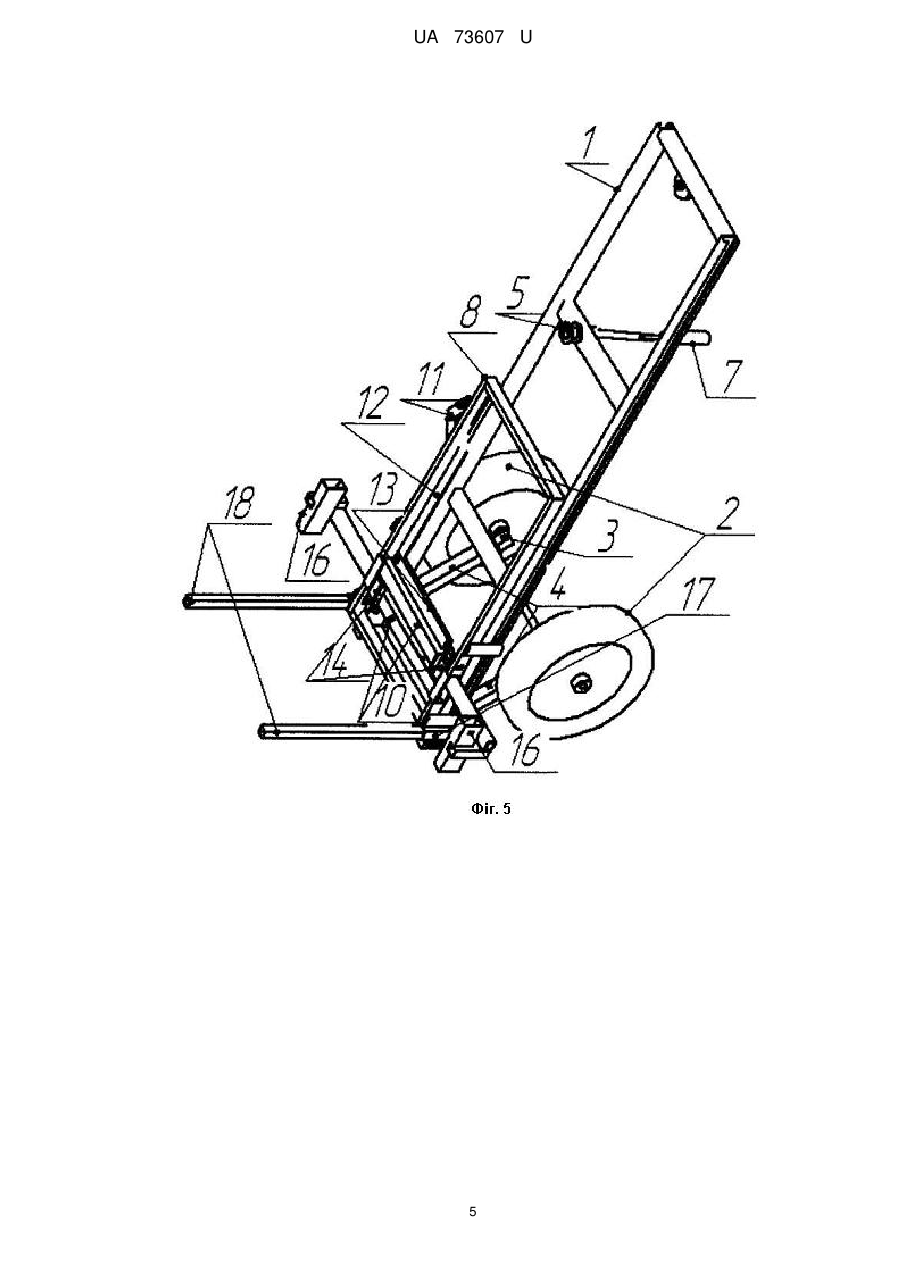

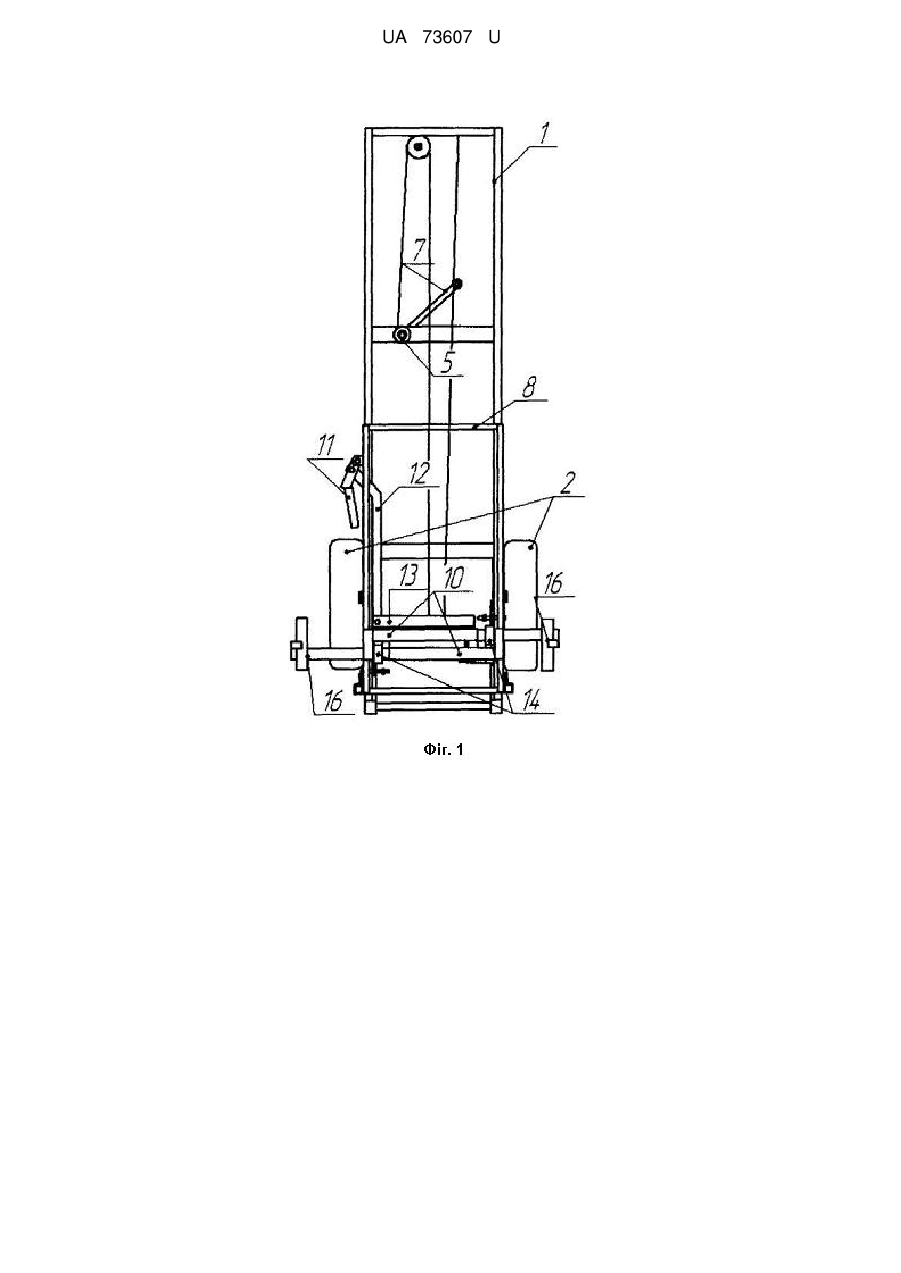

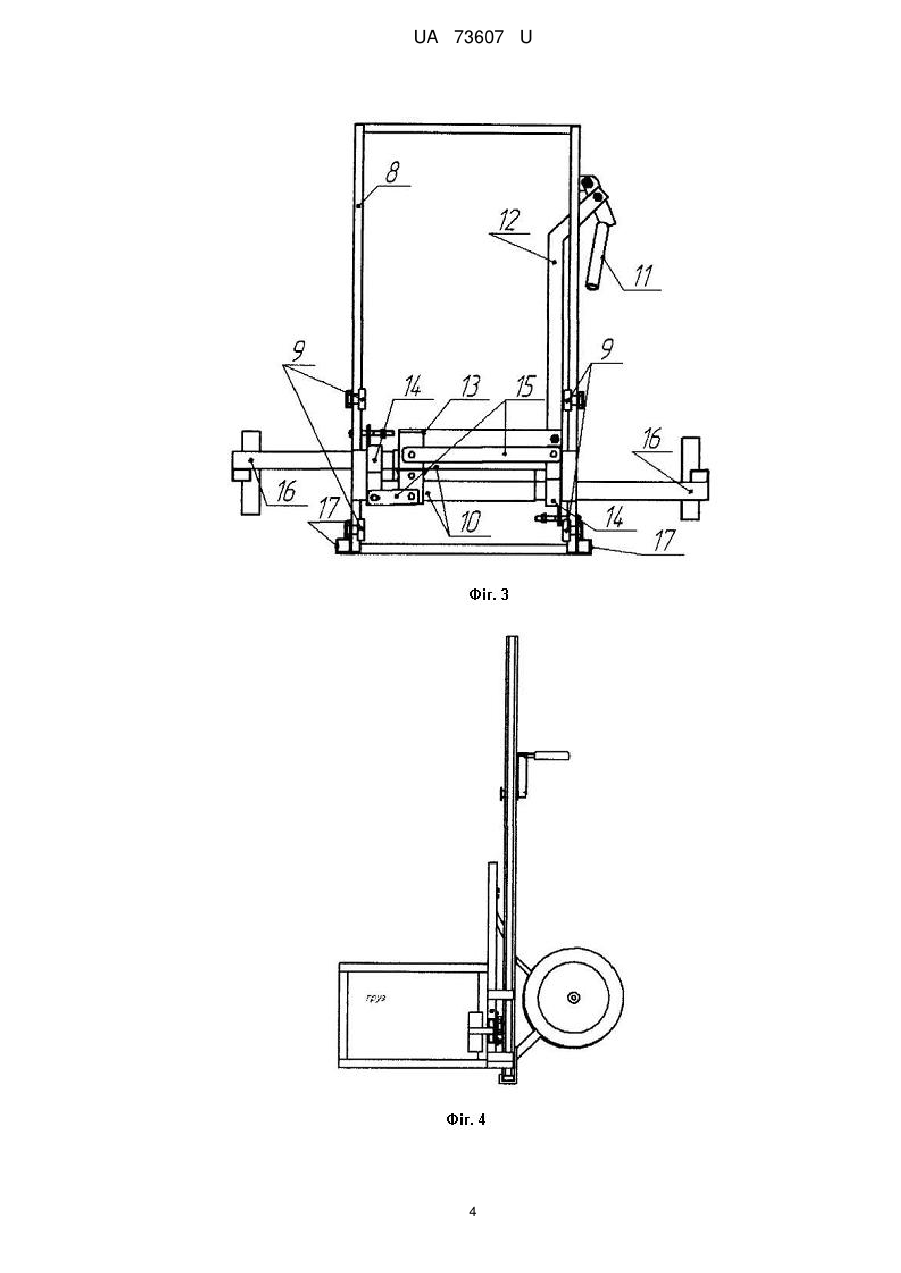

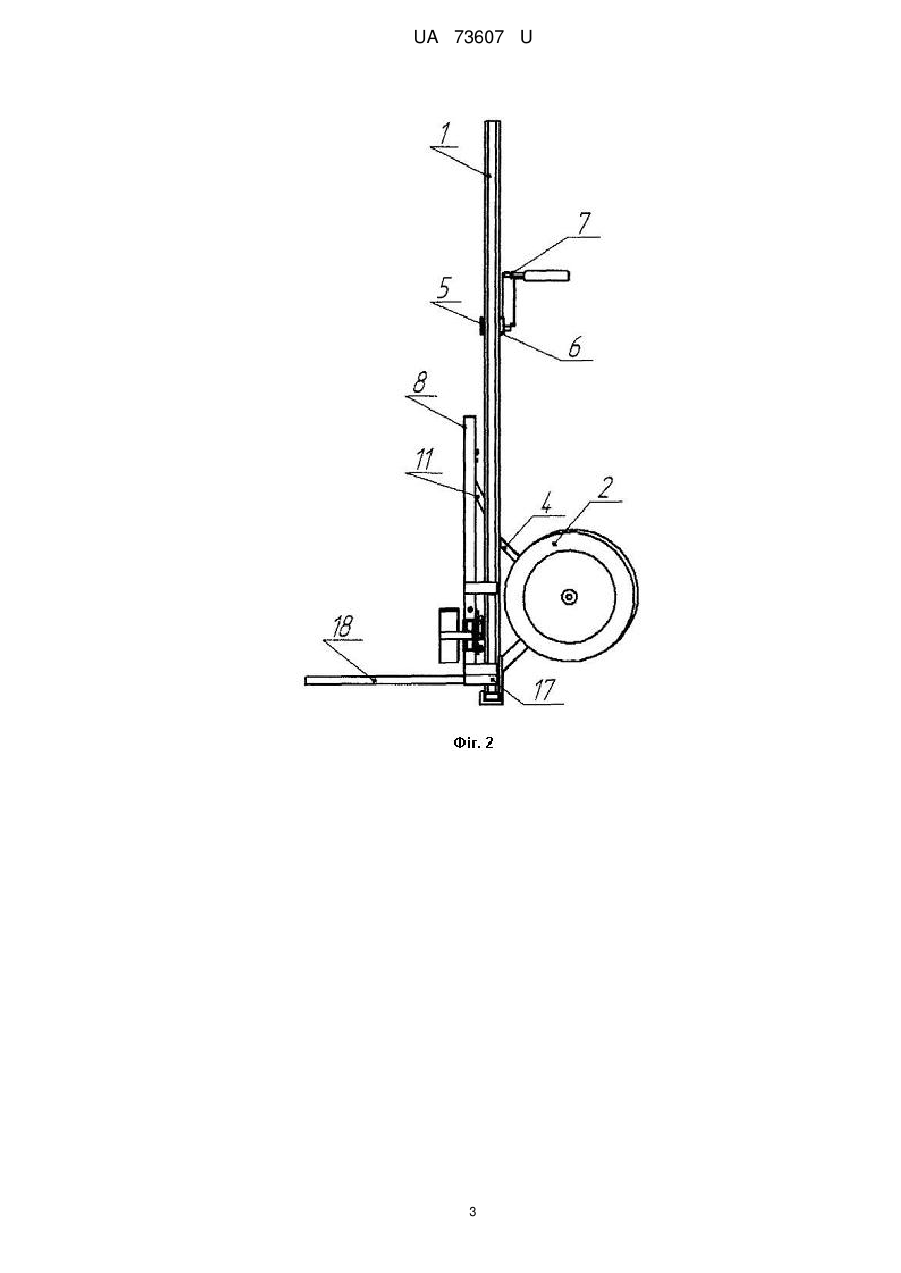

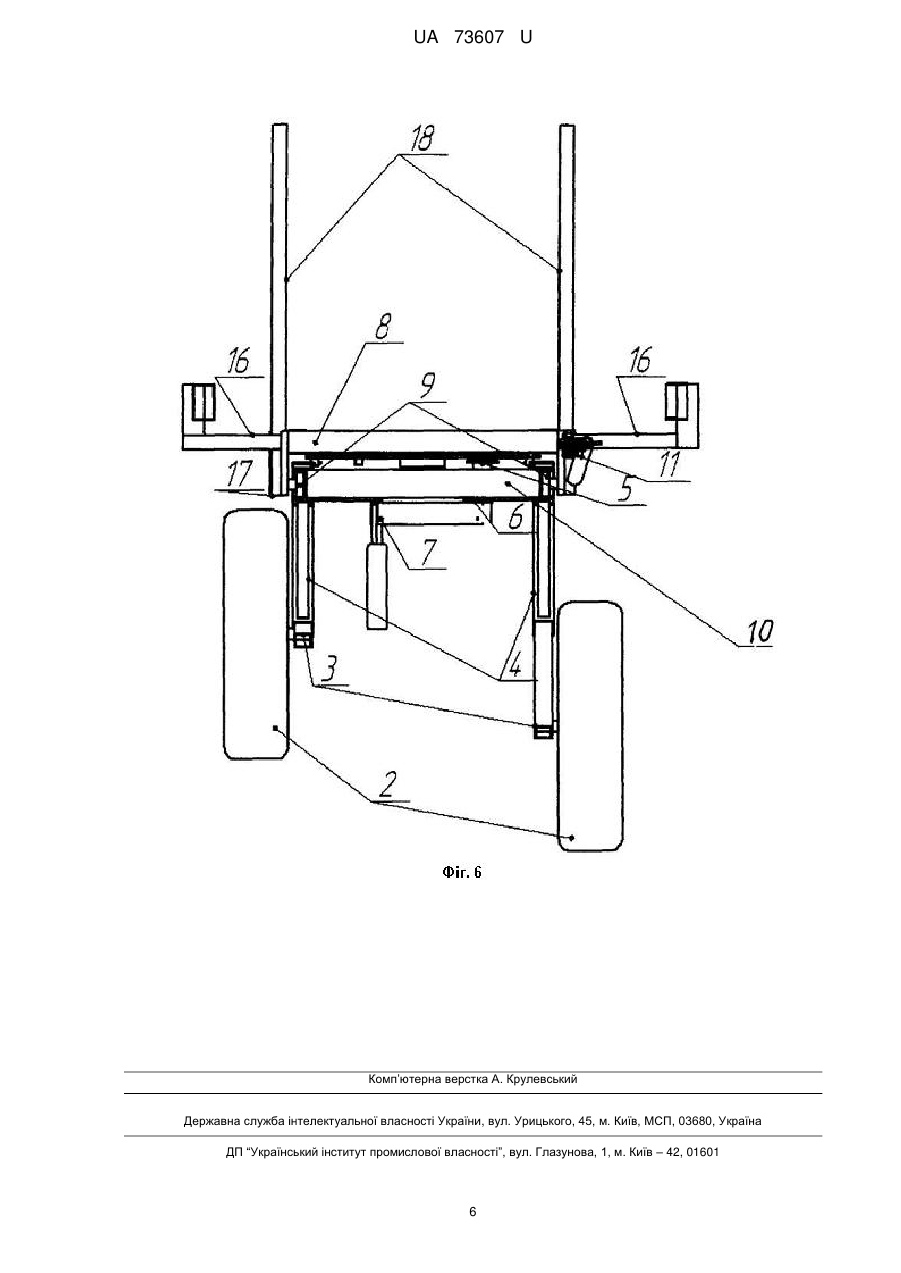

Реферат: UA 73607 U UA 73607 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, а саме до бджільництва, і призначена для перевезення, вантаження, розвантаження і розміщення вуликів на пасіці або ж в зимових приміщеннях, де зимують бджоли. Відомий ручний візок, що включає раму з колесами, на якій встановлена каретка із захопленнями, і механізм для підйому вантажу, що містить важіль з фіксатором і гнучкий зв'язок, що з'єднує важіль з кареткою. Підйом вантажу здійснюється переміщенням каретки по напрямних вздовж рами візка (див. патент США № 3003654, МПК: В62В 3/06, 1964 г.). Недоліком описаного візка є те, що вона не може бути використана для роботи з вуликами різної конструкції. Задачею, на вирішення якої спрямована справжня корисна модель, є створення нового візка, який дозволив би забезпечити перевезення декількох вуликів і виконувати навантажувально-розвантажувальні роботи однією людиною. Поставлена задача вирішується тим, що ручний візок-підйомник, що містить раму, з'єднану з колесами за допомогою опор та кронштейнів, на якій встановлені каретка із захопленнями, і механізм для підйому вантажу, згідно з корисною моделлю, він забезпечений затискним пристроєм, виконаним у вигляді системи важелів і складається з ручки управління, тяги, напрямних, важелів, захоплень, тяг і затискачів, при цьому в напрямні вставлені затискачі, на які одягнені захоплення, котрі з'єднані тягами з важелем і з'єднаної тягою 12 з ручкою управління 11, а рухливі опори коліс телескопічно з'єднані з кронштейнами коліс, що дозволяє регулювати кут нахилу рами візка, і дає можливість змінити постановку коліс з «широкої» на «вузьку». Виконання затискного пристрою на каретці у вигляді системи важелів розширює функціональні можливості роботи бджоляру при вантаженні і перевезенні вуликів, а також покращує його роботу тим, що не вимагає особливих налаштувань для роботи з вуликами різної ширини і різної конструкції, а настроюється простим пересуванням затисків. Затискний пристрій призначений для роботи з усіма вуликами від 8-ми рамкових розміром 350 мм. і до 25-рамкових розміром 1050 мм. Виконання опор коліс, телескопічно з’єднаними з кронштейнами коліс, дозволяє регулювати кут нахилу рами візка, і дає можливість змінити постановку коліс з "широкої" на "вузьку". На фіг. 1 зображений візок, вигляд спереду; на фіг. 2 - те ж, вигляд збоку, на фіг. 3 - каретка із затискним пристроєм, на фіг. 4 - візок з вантажем, на фіг. 5 - візок ізометрія, на фіг. 6 - візок з установленим клинерсом різної висоти на кожне колесо. Візок містить раму 1, з'єднану з колесами 2 за допомогою рухомих опор 3 і кронштейнів 4. На рамі 1, звареної з профільної труби, закріплені барабан 5 з тріскачкою 6 і ручкою приводу 7 механізму для підйому вантажу (лебідки), і встановлена каретка 8. Каретка 8 пересувається по напрямних рами 1 на чотирьох підшипниках 9. Каретка 8 виконана у вигляді рами, на якій закріплені напрямні профільні труби 10, і забезпечена затискним пристроєм, виконаним у вигляді системи важелів і складається з ручки управління затиском 11, тяги 12, важелів затискачів 13, захоплень затискачів 14, тяг 15 і затискачів 16, при цьому в напрямні 10 вставлені затискачі 16, на які одягнені захоплення затискачів 14, які з'єднані тягою 15 з важелем 13, і з'єднаним 12 з ручкою управління затиском 11. На рамі каретки 8 є посадочні втулки 17 для вилок 18, які призначені для захоплення, перевезення і підйому вуликів. Вилки 18 використовують також для перевезення і підтримки вуликів з полістиролу. Ручний візок-підйомник працює таким чином. Для захоплення вулика виставляємо лівий затискач 16 приблизно від центру каретки на половину ширини вулика, а правий затискач 16 висуваємо на відстань, що дозволяє розмістити вулик між затискачами. Під'їжджаємо до вулика з тильного боку і ставимо раму каретки 8 паралельно задній стінці вулика. Механізмом для підйому вантажу (лебідкою) переміщаємо каретку на висоту збігу затискачів 16 з потрібним корпусом вулика (який збираємося підняти) рухаємо затискачі 16 до бічних стінок корпусу вулика, після чого ручку управління затисками 11 переводимо в положення "затиснуто", при цьому ручка 11 тягне тягу 12 і приводить в рух важіль 13, який провертаючись на осі, тягне назустріч один до одного тяги 15, приводячи в рух захоплення затискачів 14, які при русі перекошуються і захоплюють затискачі 16, рухають їх назустріч, і затискають корпус вулика. Після того, як корпус зафіксований на каретці 8, піднімаємо за допомогою лебідки каретку, відводимо візок трохи убік і упираємо на колеса 2. Кут нахилу рами візка регулюється для стійкості переміщенням опор коліс 3 відносно кронштейнів коліс 4. Висуваючи, збільшуємо кут нахилу, і подовжуємо основу опори візка. При знятому корпусі вулика, який залишається на візку поряд з гніздом, можна оглянути гніздо, замінити дно, поставити інший корпус або "бджловилучатель", відвезти знятий корпус на розгойдування меду. При перевезенні на узгір'ях можна, висунувши опору 3 одного колеса 2 на певну величину, змінити клінерс одного колеса відносно іншого, при цьому отримати вирівнювання візка 1 UA 73607 U 5 відносно горизонту, а також зміщення осі гойдання візка, відносно упирання коліс на ґрунт, на кут до 30°, що дозволяє нахилом візка вперед-назад вирівнювати візок на вибоїнах і не дозволяє розгойдувати вантаж в сторони. Для завантаження або розвантаження на платформу, де обмежений простір, але рівний майданчик, можна змінити постановку коліс з "широкої" на "вузьку", для цього витягуємо опори 3 з колесами 2 з кронштейнів 4, розгортаємо на 180° і ставимо назад в кронштейни 4 опори 3 з колесами 2. Таким чином, справжня корисна модель дає можливість комфортно і продуктивно здійснювати операції по перевезенню, вантаженню і розвантаженню вуликів на пасіці або ж в зимових приміщеннях однією людиною. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Ручний візок-підйомник, що містить раму, з'єднану з колесами за допомогою опор та кронштейнів, на якій встановлені каретка із захопленнями, і механізм для підйому вантажу, який відрізняється тим, що він забезпечений затискним пристроєм, виконаним у вигляді системи важелів і складається з ручки управління, тяги, напрямних, важелів, захоплень, тяг і затискачів, при цьому в напрямні вставлені затискачі, на які одягнені захоплення, котрі з'єднані тягами з важелем і з'єднані тягою з ручкою управління, а рухливі опори коліс телескопічно з'єднані з кронштейнами коліс, що дозволяє регулювати кут нахилу рами візка і дає можливість змінити постановку коліс з "широкої" на "вузьку". 2 UA 73607 U 3 UA 73607 U 4 UA 73607 U 5 UA 73607 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
