Вміщений в раму поверхневий елемент-носій

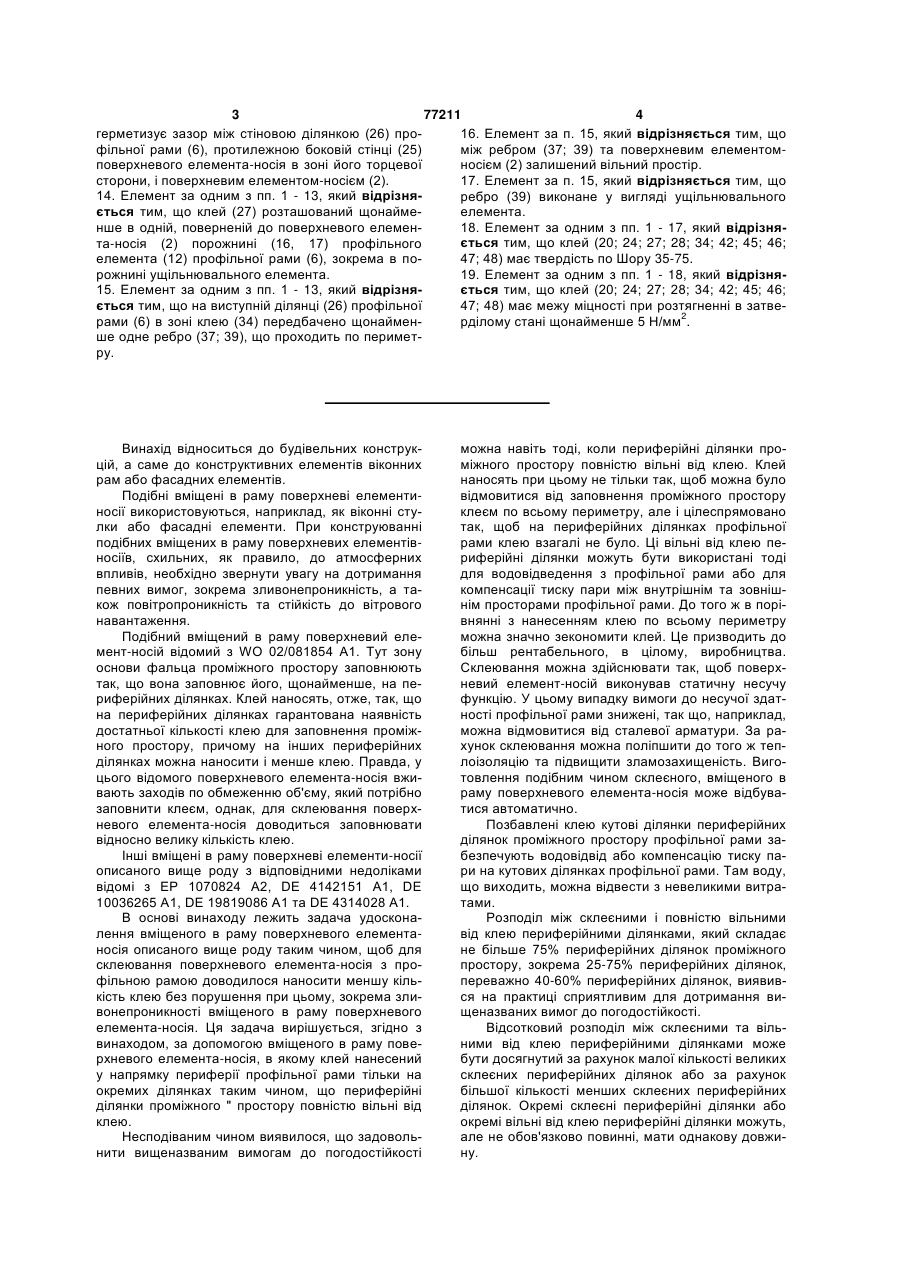

1. Вміщений в раму поверхневий елементносій (2), який містить профільну раму (6), що проходить по периметру його торцевої сторони, щонайменше один проміжний простір (9) між зонами торцевих сторін поверхневого елемента-носія (2) та сусідніми з ними стіновими ділянками (22, 26) профільної рами (6), в який вміщений клей (20; 24; 27; 28; 34; 42; 45; 46; 47; 48) для фіксації поверхневого елемента-носія (2) на профільній рамі (6), який відрізняється тим, що клей (20; 24; 27; 28; 34; 42; 45; 46; 47; 48) нанесений у напрямку периферії профільної рами (6) тільки на окремих ділянках (42; 45; 46; 47; 48) таким чином, що периферійні ділянки (43) проміжного простору (9) повністю вільні від клею. 2. Елемент за п. 1, який відрізняється тим, що периферійні ділянки (43) проміжного простору (9) повністю вільні від клею (42) на кутових ділянках (41) профільної рами (6). 3. Елемент за п. 1 або 2, який відрізняється тим, що повністю вільні від клею (42; 45; 47; 48) не більше 75 % периферійних ділянок (43) проміжного простору (9), зокрема 25-75 % периферійних ділянок (43), переважно 40-60% периферійних ділянок (43). 4. Елемент за одним з пп. 1 - 3, який відрізняється тим, що між двома кутовими ділянками (41) профільної рами (6) розташовані щонайменше дві обмежені у напрямку по периметру клейові смуги (48). 2 (19) 1 3 77211 4 16. Елемент за п. 15, який відрізняється тим, що герметизує зазор між стіновою ділянкою (26) профільної рами (6), протилежною боковій стінці (25) між ребром (37; 39) та поверхневим елементомповерхневого елемента-носія в зоні його торцевої носієм (2) залишений вільний простір. 17. Елемент за п. 15, який відрізняється тим, що сторони, і поверхневим елементом-носієм (2). 14. Елемент за одним з пп. 1 - 13, який відрізняребро (39) виконане у вигляді ущільнювального ється тим, що клей (27) розташований щонаймеелемента. 18. Елемент за одним з пп. 1 - 17, який відрізнянше в одній, поверненій до поверхневого елеменється тим, що клей (20; 24; 27; 28; 34; 42; 45; 46; та-носія (2) порожнині (16, 17) профільного елемента (12) профільної рами (6), зокрема в по47; 48) має твердість по Шору 35-75. 19. Елемент за одним з пп. 1 - 18, який відрізнярожнині ущільнювального елемента. 15. Елемент за одним з пп. 1 - 13, який відрізняється тим, що клей (20; 24; 27; 28; 34; 42; 45; 46; ється тим, що на виступній ділянці (26) профільної 47; 48) має межу міцності при розтягненні в затверами (6) в зоні клею (34) передбачено щонайменрділому стані щонайменше 5 Н/мм2. ше одне ребро (37; 39), що проходить по периметру. Винахід відноситься до будівельних конструкцій, а саме до конструктивних елементів віконних рам або фасадних елементів. Подібні вміщені в раму поверхневі елементиносії використовуються, наприклад, як віконні стулки або фасадні елементи. При конструюванні подібних вміщених в раму поверхневих елементівносіїв, схильних, як правило, до атмосферних впливів, необхідно звернути увагу на дотримання певних вимог, зокрема зливонепроникність, а також повітропроникність та стійкість до вітрового навантаження. Подібний вміщений в раму поверхневий елемент-носій відомий з WO 02/081854 А1. Тут зону основи фальца проміжного простору заповнюють так, що вона заповнює його, щонайменше, на периферійних ділянках. Клей наносять, отже, так, що на периферійних ділянках гарантована наявність достатньої кількості клею для заповнення проміжного простору, причому на інших периферійних ділянках можна наносити і менше клею. Правда, у цього відомого поверхневого елемента-носія вживають заходів по обмеженню об'єму, який потрібно заповнити клеєм, однак, для склеювання поверхневого елемента-носія доводиться заповнювати відносно велику кількість клею. Інші вміщені в раму поверхневі елементи-носії описаного вище роду з відповідними недоліками відомі з ЕР 1070824 А2, DE 4142151 А1, DE 10036265 А1, DE 19819086 А1 та DE 4314028 А1. В основі винаходу лежить задача удосконалення вміщеного в раму поверхневого елементаносія описаного вище роду таким чином, щоб для склеювання поверхневого елемента-носія з профільною рамою доводилося наносити меншу кількість клею без порушення при цьому, зокрема зливонепроникності вміщеного в раму поверхневого елемента-носія. Ця задача вирішується, згідно з винаходом, за допомогою вміщеного в раму поверхневого елемента-носія, в якому клей нанесений у напрямку периферії профільної рами тільки на окремих ділянках таким чином, що периферійні ділянки проміжного " простору повністю вільні від клею. Несподіваним чином виявилося, що задовольнити вищеназваним вимогам до погодостійкості можна навіть тоді, коли периферійні ділянки проміжного простору повністю вільні від клею. Клей наносять при цьому не тільки так, щоб можна було відмовитися від заповнення проміжного простору клеєм по всьому периметру, але і цілеспрямовано так, щоб на периферійних ділянках профільної рами клею взагалі не було. Ці вільні від клею периферійні ділянки можуть бути використані тоді для водовідведення з профільної рами або для компенсації тиску пари між внутрішнім та зовнішнім просторами профільної рами. До того ж в порівнянні з нанесенням клею по всьому периметру можна значно зекономити клей. Це призводить до більш рентабельного, в цілому, виробництва. Склеювання можна здійснювати так, щоб поверхневий елемент-носій виконував статичну несучу функцію. У цьому випадку вимоги до несучої здатності профільної рами знижені, так що, наприклад, можна відмовитися від сталевої арматури. За рахунок склеювання можна поліпшити до того ж теплоізоляцію та підвищити зламозахищеність. Виготовлення подібним чином склеєного, вміщеного в раму поверхневого елемента-носія може відбуватися автоматично. Позбавлені клею кутові ділянки периферійних ділянок проміжного простору профільної рами забезпечують водовідвід або компенсацію тиску пари на кутових ділянках профільної рами. Там воду, що виходить, можна відвести з невеликими витратами. Розподіл між склеєними і повністю вільними від клею периферійними ділянками, який складає не більше 75% периферійних ділянок проміжного простору, зокрема 25-75% периферійних ділянок, переважно 40-60% периферійних ділянок, виявився на практиці сприятливим для дотримання вищеназваних вимог до погодостійкості. Відсотковий розподіл між склеєними та вільними від клею периферійними ділянками може бути досягнутий за рахунок малої кількості великих склеєних периферійних ділянок або за рахунок більшої кількості менших склеєних периферійних ділянок. Окремі склеєні периферійні ділянки або окремі вільні від клею периферійні ділянки можуть, але не обов'язково повинні, мати однакову довжину. 5 77211 6 Щонайменше дві обмежені у напрямку по пеносія з профільною рамою. При цьому клей може риметру клейових ділянки між двома кутовими сприймати також, наприклад, статичну силу тяжінділянками профільної рами призводять, навіть при ня, що надається поверхневим елементом-носієм великій частці вільної від клею периферії, до рівна профільну раму. Об'ємний елемент-витискувач, номірної дії клею. що переважно використовується, додатково змеЗа рахунок розподілу клейових ділянок, тобто ншує кількість клею, що вводиться. за рахунок того, що дві сторони профільної рами Нанесення клею в зоні торцевої сторони між несуть різну кількість обмежених у напрямку по боковою стінкою поверхневого елемента-носія і периметру клейових смуг, виконуються різні вимоповерненою до неї стіновою ділянкою профільної ги до механічного навантаження на клейові ділянрами забезпечує ефективну передачу зусиль, що ки на різних сторонах профільної рами. проходять у напрямку нормалі до поверхневого Крім того елемент містить декілька, розташоелемента-носія, від поверхневого елемента-носія ваних в зоні периметра профільної рами, блокувана профільну раму. До того ж таке позиціонування льних елементів для рознімного блокування проклею полегшує розташування, при якому клей, фільної рами на рамотримачі, причому крім з'єднувальної функції, може виконувати ще розташовані щонайменше дві обмежені у напрямдодатково ущільнювальну функцію. ку по периметру клейові смуги, додані блокувальУщільнювальний елемент, який герметизує ним елементам. зазор між стіновою ділянкою профільної рами, Блокувальні елементи з доданими щонаймепротилежною боковій стінці поверхневого елеменнше двома обмеженими у напрямку периметра та-носія в зоні його торцевої сторони, і поверхнеклейовими смугами, розташовані в зоні периметра вим елементом-носієм додатково поліпшує погопрофільної рами для рознімного блокування продостійкі властивості вміщеного в раму фільної рами на рамотримачі призводять, як праповерхневого елемента-носія. вило, при витяганні профільної рами з рамотримаРозташування клею в одній, поверненій до поча або при вставленні профільної рами у верхневого елемента-носія порожнині профільного рамотримач до неоднорідного розподілу зусиль по елемента периферійної рами, зокрема в порожнипериметру профільної рами. Навіть у закритому ні ущільнювального елемента, призводить до австані, в якому профільна рама блокована у рамоттоматичного обмеження об'єму клею. римачі за допомогою блокувальних елементів, Ребро, яке передбачене на виступаючій діляможе статично виникнути такий неоднорідний рознці профільної рами в зоні клею і, що проходить по поділ зусиль. Цю неоднорідність усувають взаєпериметру, забезпечує узгодження вміщеного в модіючі з блокувальними елементами клейові діраму поверхневого елемента-носія із зумовленою, лянки. наприклад, термічною зміною об'єму клею, не Взаємодія між блокувальними елементами та спричиняючи, наприклад, небажаного відділення розташованим поруч клеєм забезпечує хорошу клею від компонентів вміщеного в раму поверхнеадгезію поруч з блокувальними елементами між вого елемента-носія. У той самий час таке ребро поверхневим елементом-носієм та профільною може посилювати профільну раму. рамою. Вільний простір між ребром та поверхневим Елемент, в якому середині клейової ділянки елементом-носієм дозволяє використовувати жорпоряд доданий один блокувальний елемент. стке ребро, причому, проте, забезпечується приВзаємодія клейової ділянки та блокувального гонка об'єму клею по вільному простору. елемента призводить до симетричного сприйняття Ребро, яке виконане у вигляді ущільнювальнозумовлених блокувальним елементом зусиль за го елемента, поліпшує погодостійкість вміщеного в допомогою клейової ділянки. раму поверхневого елемента-носія. Також розташування колодок по периметру Твердість клею по Шору у діапазоні 35-75 явпрофільної рами може призвести до неоднорідноляє собою хороший компроміс між стійкістю клею, го розподілу зусиль у з'єднанні між поверхневим з одного боку, і тривалою пружністю, з іншого боку. елементом-носієм і профільною рамою, який враМіцність на розтягнення в затверділому стані ховується розташуванням щонайменше двох обмає межу щонайменше 5Н/мм2, виявилася на межених у напрямку по периферії клейових діляпрактиці достатньою. нок, доданих до колодок. Приклади виконання винаходу більш детально Вільні від клею колодки призводять до можлипояснюються нижче за допомогою креслень, на вості простої заміни поверхневого елемента-носія. яких зображають: При вставленні нового поверхневого елементаФіг.1: розріз фрагмента ще не склеєного вміносія у профільну раму він просто може бути нащеного в раму поверхневого елемента-носія; ново оснащений колодками. Фіг.2-5: аналогічні Фіг.1 розрізи вміщеного в Розташування клею між торцевою стінкою, що раму поверхневого елемента-носія з клеєм, що є в проходить по периметру поверхневого елементарізних положеннях перерізу, для склеювання поносія, і поверненою до неї стіновою ділянкою проверхневого елемента-носія з профільною рамою; фільної рами, причому переважно об'єм проміжноФіг.6-13: інші варіанти клею, що є в різних пого простору між торцевою стінкою, що проходить ложеннях перерізу, для склеювання поверхневого по периметру поверхневого елемента-носія, і поелемента-носія з профільною рамою в інших виковерненою до неї стіновою ділянкою профільної наннях у вигляді фрагментів в розрізі; рами зменшений за рахунок об'ємного елементаФіг.14-19: схематичні вигляди збоку вміщених витискувача, забезпечує клейовий зв'язок, який в раму поверхневих елементів-носіїв з різними добре передає зусилля, поверхневого елементаваріантами клею, розташованого на ділянках по 7 77211 8 периметру профільної рами; і вих змін довжини ізолююче засклення 2 склеєно з Фіг.20, 21: блок-схему етапів способу виготовпрофільною рамою 6. Приклади виконання цього лення вміщеного в раму і склеєного з профільною склеювання описані спочатку за допомогою Фіг.2рамою поверхневого елемента-носія. 5. Компоненти, які відповідають вже описаним з На Фіг.1 показаний розріз зображеної у вигляді посиланням на Фіг.1, позначені тими самими посифрагмента частини віконної стулки 1. Остання лальними позиціями і ще раз детально не поясмістить як приклад поверхневого елемента-носія нюються. ізолююче засклення 2 з двох з'єднаних між собою На Фіг.2 клей розташований у вигляді клейової стекол 3, 4. З'єднання стекол 3, 4 відбувається у смуги 20 в зоні основи профільного фальца прозображеній на Фіг.1 зоні за допомогою з'єднувальфільної рами 6, тобто між торцевою стінкою 21, що ного профільного елемента 5. В зображеному припроходить по периметру, ізолюючого засклення 2 і кладі виконання ізолююче засклення 2 містить поверненою до неї стіновою ділянкою 22 головнопрямокутні стекла 3, 4. Про форму стекол 3, 4 далі го профільного елемента 7. Більшу на Фіг.2 зліва більше не говориться. Також можуть застосовувачастину об'єму цієї зони основи фальца займає у тися круглі, трикутні або трапецієподібні вікна або формі виконання за Фіг.2 об'ємний елементж вікна інших форм. витискач 23, так що клейова смуга 20 розташоваТорцеві сторони прямокутного ізолюючого зана, в основному, між торцевою стінкою 21 скла 4 і склення 2 оточують по периметру профільною стіновою ділянкою 22. З боків об'ємний елементрамою 6, зображеною у розрізі на Фіг.1 лише частвитискач 23, з одного боку, і клейова смуга 20 з ково. Профільна рама 6 в зображеному прикладі іншого боку, розташовані приблизно урівень із зовиконання виготовлена з пластика. Альтернативно внішніми стінками стекол 3, 4. профільна рама 6 може бути виготовлена також, У форми виконання за Фіг.3 клейова смуга 24 наприклад, з алюмінію, сталі або дерева. Не покарозташована під ущільнювальним профілем 12 в зане продовження профільної рами 6 відомо фахізоні торцевої сторони ізолюючого засклення 2 між вцеві у різних виконаннях. зовнішньою стінкою 25 скла 3, до якої прилягає Головний профільний елемент 7 і додатковий ущільнювальний профіль 12, і поверненою до цієї профільний елемент 8, що називається штапиком, зовнішньої стінки 25 стіновою ділянкою 26 головпрофільної рами 6 обмежують, по суті, U-подібно ного профільного елемента 7. В сторону зони осприймальну або проміжну камеру 9 для торцевих нови фальца клейова смуга 24 розташована прибсторін ізолюючого засклення 2. Профільні елеменлизно в одній площині з торцевою стінкою 21 ти 7,8 виготовляють екструзією. У змонтованому ізолюючого засклення 2. стані віконної стулки 1 у зображеному виконанні У форми виконання за Фіг.4 клей розташовадодатковий профільний елемент 8 повернений ний у вигляді розділеної клейової смуги 27 в ущівсередину приміщення. Як альтернатива додаткольнювальних порожнинах 16, 17. вий профільний елемент 8 може бути розташоваУ форми виконання за Фіг.5 клейова смуга 28 ний також із зовнішньої сторони віконної стулки 1. розташована в зоні основи фальца приймальної U-подібна рухома ділянка профільної рами 6 камери 9 в об'ємі, який займають у виконання за називається також профільним фальцем. Ті ділянФіг.2 клейова смуга 20, з одного боку, і об'ємний ки профільної рами 6, які виступають від зони оселемент-витискач 23, з іншого боку. нови фальца за ізолююче засклення 2, називаютьНа Фіг.6-13 зображені інші варіанти виконання ся також створними випусками профільної рами 6. склеєного з профільною рамою 6 ізолюючого заДо додаткового профільного елемента 8 екстсклення 2. Компоненти, які відповідають вже опирудовані дві еластичні ущільнювальні манжети 10, саним з посиланням на Фіг.1-5, позначені тими 11, що проходять паралельно одна одній, вільні самими посилальними позиціями і ще раз деталькінці яких прилягають до поверненої до них стінки но не пояснюються. торцевої сторони скла 4. Навпроти ущільнювальЗамість ущільнювального профілю 12 форми них манжет 10, 11 до навітряної у змонтованому виконання на Фіг.6-13 містять ущільнювальний стані віконної стулки 1 стінки скла 3 трьома парапрофіль 29 (Фіг.6-9) або ущільнювальний профіль лельними одна одній опорними ділянками 13, 14, 30 (Фіг.10-13). Ущільнювальні профілі 29, 30 екст15 прилягає ущільнювальний профіль 12. Між сурудовані на верхньому (на кресленні) кінці стулкосідніми опорними ділянками 13, 14, таким чином, вого випуску стінової ділянки 26 головного профіобмежена перша ущільнювальна порожнина 16, а льного елемента 7. Ущільнювальний профіль 29 між сусідніми опорними ділянками 14, 15 - друга прилягає двома розташованими паралельно одна ущільнювальна порожнина 17. За допомогою поодній опорними ділянками 31, 32 до зовнішньої двійного з'єднання 18 "паз-гребінь" ущільнювальстінки скла 3. Вздовж еластичного ущільнювальноний профіль 12 затиснутий з геометричним замиго профілю 29 проходить порожнина 33. канням на приймальній ділянці 19 головного У форми виконання за Фіг.6 клейова смуга 34 профільного елемента 7. Ущільнювальний пророзташована під ущільнювальним профілем 29 філь 12 служить, зокрема для того, щоб зливонептаким чином, що вона крім приймальної ділянки 19 роникно герметизувати головний профільний елеаналогічно клейовій смузі 24 у форми виконання мент 7 від ізолюючого засклення 2. за Фіг.3 заповнює ще зону приймальної камери 9 Статично ізолююче засклення 2 підтримується між зовнішньою стінкою 25 скла 3 і стіновою ділянрозташованими у приймальній камері 9 колодками кою 26. У форми виконання за Фіг.6 приймальна (на Фіг.1-11 не показані). Зокрема для сприйняття ділянка 19 не виконує функцію фіксації ущільнюдинамічних навантажень, таких, наприклад, як вального профілю, однак, проте, присутня. вітрові, дощові або снігові навантаження, і теплоЗаповнення приймальної ділянки 19 клейовою 9 77211 10 смугою 34 сприяє додатковому геометричному вертикальних і горизонтальних статичних зусиль. замиканню у клейового з'єднання профільної рами У форми виконання за Фіг.14 кожна колодка 40 6 з ізолюючим заскленням 2. розміщена у приймальній камері зі зміщенням Порожнина 33, щонайменше, частково компевсередину приблизно на свою ширину від зовнішнсує зміну об'єму клейової смуги 34, наприклад ніх кутів профільної рами 6. У однієї альтернативчерез теплову зміну об'єму. ної форми виконання (не показана) від колодок 40 Форма виконання за Фіг.7 відрізняється від можна також відмовитися. Умовою цього є застоформи виконання за Фіг.6 профілюванням головсування клею, який може сприймати статичні зуного профільного елемента 7 на створному випуссилля, що звичайно сприймаються колодками. ку стінової ділянки 26. Замість приймальної ділянКлей для з'єднання ізолюючого засклення 2 з ки 19 у виконання за Фіг.7 передбачені два профільною рамою 6 нанесений у форми виконанрозташованих паралельно один одному профільня за Фіг.14 чотирма смугами 42, причому кожна них ребра 35, 36, що мають в перерізі форму лассмуга 42 відповідає однієї з чотирьох сторін прятівчиного хвоста, оточених клейовою смугою 34. мокутної профільної рами 6. Профільні ребра 35, 36 сприяють, тим самим, анаСусідні клейові смуги 42 взаємостикуються на логічно приймальній ділянці 19 у форми виконання боковому краю зони свого нанесення, правда, чеза фіг. 6 геометричному замиканню у клейового рез кут, однак не продовжуються в сусідніх з колоз'єднання профільної рами 6 з ізолюючим задками 40 периферійних ділянках 43 приймальної скленням 2. камери 9, так що кутові ділянки 41 профільної раФорма виконання за Фіг.8 відрізняється від ми 6 вільні від клею. На периферійних ділянках 43 форми виконання за Фіг.7 тим, що під профільниприймальної камери 9 остання повністю вільна від ми ребрами 35, 36 на стіновій ділянці 26 відфорклею. За рахунок цього запобігається небажане мовано додаткове компенсуюче ребро 37, причому склеювання колодок 40 з ізолюючим заскленням 2 між вільним кінцевим відрізком 38 компенсуючого або профільною рамою 6. В той самий час через ребра 37 і зовнішньою стінкою 25 скла 3 залишавільні периферійні ділянки 43 і відповідні отвори ється проміжний простір. Компенсуюче ребро 37 (не показані) відбувається надійний водовідвід або служить, з одного боку, для механічного посиленкомпенсація тиску пари профільної рами 6 назовні. ня стінової ділянки 26 і робить можливими, з іншоВіконна стулка на Фіг.14 містить всього вісім го боку, теплові зміни об'єму клейової смуги 34 у блокувальних елементів 44, які служать для рознапрямку зони основи фальца приймальної каменімної фіксації віконної стулки 1, поверненої у стури 9. лковій рамі (не показана). Точне виконання подібУ виконання за Фіг.9 замість компенсуючого них блокувальних елементів 44 фахівцеві відоме. ребра 37 передбачена екструдована на стіновій Кожна сторона профільної рами 6 містить два блоділянці 26 еластична ущільнювальна манжета 39. кувальних елементи 44. Клейові смуги 42 нанесені Форми виконання за Фіг.10-13 відповідають у виконання за Фіг.14 також на периферійних діляформам виконання за Фіг.6-9 з тією відмінністю, нках подвійної рами 6, сусідніх з блокувальними що замість ущільнювального профілю 29 вставлеелементами 44. ний вільний від порожнини ущільнювальний проМожлива також інша кількість блокувальних філь 30. елементів 44, наприклад також неоднакова кільКлейові смуги 20, 24, 27, 28, 34 огинають ізокість блокувальних елементів 44 на кожну сторону лююче засклення 2 у приймальній камері 9 не у профільної рами 6, або, наприклад, також три блосуцільному вигляді, а розташовані на ділянках у кувальних елементи 44 на кожну сторону профільнапрямку по периметру профільної рами 6 таким ної рами 6. чином, що периферійні ділянки приймальної камеНа Фіг.15-19 зображені інші виконання нанери 9 повністю вільні від клею. сення клею у напрямку периферії профільної рами Як ущільнювальні профілі 10-12, 29, 30, так і 6. Компоненти, які відповідають вже описаним з клейові смуги 20, 24, 27, 28, 34 мають у описаних посиланням на попередні фігури, позначені тими вище форм виконання ущільнювальну функцію, самими посилальними позиціями і ще раз детальтак що взаємодію ущільнювального профілю, з но не пояснюються. одного боку, і клею, з іншого боку, можна розгляТакож у форми виконання за Фіг.15 кожній дати як комбіноване ущільнення з ущільнювальстороні профільної рами 6 відповідають чотири ним профілем як первинне ущільнення і з клеєм як клейові смуги 45. У порівнянні з клейовими смугавторинне ущільнення. ми 42 на Фіг.14 вони коротші і перекривають кожна На Фіг.14-19 зображені форми виконання для приблизно половину однієї сторони профільної нанесення клею, що переривається таким чином. рами 6, причому кожна з них розташована посереОписане нижче розташування клейових смуг може дині відповідної цій стороні приймальній камері 9. бути використане у всіх описаних вище варіантах Клейові смуги 45 мають у напрямку по периклейових смуг 20, 24, 27, 28, 30. метру профільної рами 6 таку довжину, що вони На Фіг.14 схематично зображений вигляд збообидві закінчуються там, де в профільній рамі 6 ку віконної стулки 1 з ізолюючим заскленням 2 і розташовані блокувальні елементи 44. Поруч з профільною рамою 6. блокувальними елементами 44, отже, і у форми Деякі з розміщених у приймальній камері 9 ковиконання на Фіг.15 розташований клей. Колодки лодок 40 для сприйняття статичного навантаження 40, не показані у цієї форми виконання, розташона ізолююче засклення зображені на Фіг.14 схемавані на вільних від клею периферійних ділянках тично. Кожній кутовій ділянці 41 профільної рами 6 приймальної камери 9. додані по дві колодки 40 для сприйняття, зокрема Зображена на Фіг.16 інша форма виконання 11 77211 12 нанесення клею відрізняється від форми виконанПри описаних вище варіантах нанесеного по ня за Фіг.15 тим, що довжина клейових смуг 46 ще ділянках у напрямку по периферії профільної рами більш укорочена, так що клеєм заповнено усього 6 клею склеюють кожну з чотирьох сторін прямокулише близько 20% периферії приймальної камери тного в описаному прикладі виконання ізолюючого 9. На Фіг.16 зображені колодки 40а, які відрізнязасклення 2. У ізолюючих засклень, які крім довгих ються від колодок 40 своєю більшою протяжністю сторін мають в порівнянні з ними короткі сторони, по периметру і тим, що вони зміщені від закриваюсклеєні можуть бути також тільки довгі сторони. чих ділянок 41 профільної рами 6 далі всередину, При необхідності, наприклад в зоні обшивки багапри цьому, однак, не перекриті клейовими смугатостулкового вікна, склеєна може бути також тільми 46. ки одна сторона. У форми виконання за Фіг.17 на двох протиЗа допомогою блок-схем на Фіг.20 та 21 нижче лежних сторонах профільної рами 6 розташовані описані два варіанти виготовлення склеєних, вміклейові смуги 46, які відносно своїх позиціонуванщених в раму поверхневих елементів-носіїв на ня і протяжності у напрямку периферії профільної прикладі склеєного з профільною рамою 6 ізолюрами 6 ідентичні формі виконання за Фіг.16. На ючого засклення 2 за Фіг.1-19. обох інших сторонах профільної рами 6 дві додатУ способі виготовлення на Фіг.20 передусім на кові клейові смуги 47 розташовані також посерепідготовчому етапі 49 профільну раму 6 та ізолюдині. Вони довше клейових смуг 45 у форми викоюче засклення 2 готують до подальшого монтажу. нання за Фіг.15, однак коротше клейових смуг 42 у При цьому, зокрема зону основи фальца приймаформи виконання за Фіг.14. Загалом, клейові смульної камери 9 обробляють праймером, який підги 46 покривають близько 20% відповідних ним вищує ефективність нанесеного пізніше клею. При сторін профільної рами 6, а клейові смуги 47 умові відповідного виконання профільної рами 6 та близько 70%, так що клеєм покрито у цілому блиізолюючого засклення 2 можна також відмовитися зько 45% периметра профільної рами 6, тобто від підготовчого етапу 49. близько 55% периметра приймальної камери 9 є у Після висихання праймера, тобто приблизно вигляді периферійних ділянок 43, повністю вільних через 15 хвилин, на етапі 50 монтажу ізолююче від клею. Клейові смуги 47 мають таку довжину, засклення 2 вміщують у головний профільний що вони перекривають периферійні положення елемент 7 профільної рами 6. На етапі 50 монтажу відповідних ним профільних сторін, на яких розтаздійснюють також розклинювання ізолюючого зашовані блокувальні елементи 44. склення 2 колодками 40 або 40а. У форми виконання за Фіг.18 на кожній стороні Потім на етапі 51 здійснюють нанесення клею профільної рами 6 розташовано у цілому по дві у вигляді клейової смуги в одному з описаних на клейові смуги 48, так що профільна рама 6 в форФіг.2-13 положень перерізу або у відповідному мі виконання за Фіг.18 несе всього вісім клейових положенні перерізу і з відповідною Фіг.14-19 геосмуг 48. метрією, що проходить по периметру. Це може Відстань між двома клейовими смугами 48 одвідбуватися, наприклад вручну. На альтернативно нієї сторони профільної рами 6 приблизно відповіможливому автоматичному етапі 51 нанесення дає периферійній протяжності клейових смуг 48, клею здійснюють з програмним керуванням, прияка відповідає периферійній протяжності клейових чому відповідно до заданих положення перерізу і смуг 45 в формах виконання за Фіг.16, 17. Клеєм геометрії, що проходить по периметру, задають покрито у цілому приблизно 50% периферії профіположення клеєдозувального сопла склеювальнольної рами 6, так що також близько 50% периферії го інструмента (не показаний) і періоди часу відкприймальної камери 9 є у вигляді периферійних ривання сопла при його русі вздовж периферії ділянок 43, повністю вільних від клею. Клейові профільної рами 6. смуги 48 позиціоновані відносно блокувальних Після цього на етапі 52 остаточного виготовелементів 44 так, що середині однієї клейової смулення здійснюють механічне з'єднання головного ги 48 поряд доданий один блокувальний елепрофільного елемента 7 з додатковим профільним мент 44. елементом 8. При умові відповідного виконання У форми виконання за Фіг.19 на двох протипрофільної рами 6 цей етап 52 остаточного виголежних сторонах профільної рами 6 клейові смуги товлення може також відпасти. Після схоплювання 46 розташовані, як у форм виконання за Фіг.16, 17, клею виготовлення вміщеного в раму поверхневоа на обох інших сторонах профільної рами 6 клего елемента-носія завершене. йові смуги 48 розташовані, як у форми виконання Інший варіант виготовлення за Фіг.21 описаза Фіг.18. У цілому форма виконання на Фіг.19 має, ний тільки там, де він відрізняється від варіанту отже, шість клейових смуг 46, 48 з проміжними, виготовлення за Фіг.20. Після опційного підготоввільними від клею периферійними ділянками 43. чого етапу 49 ще перед монтажем ізолюючого заОписана за допомогою Фіг.14-19 геометрія склення 2 у профільній рамі 6 на етапі 53 здійснюклейових смуг 42, 45, 46, 47, 48, що проходить по ють нанесення по ділянках клейової смуги в зоні периметру, являє собою приклади ряду інших мовипуску стулки приймальної камери 9 в положенжливих геометрій розташування по периметру нях перерізу і з геометрією, що проходить по пеклейових смуг. У всіх цих варіантів не більше 75% риметру, які відповідають описаним вище. периферійних ділянок проміжного простору повніЛише після цього на етапі 54 монтажу ізолююстю вільні від клею. Переважно, що 25-75% периче засклення 2 вміщують в головний профільний ферійних ділянок і особливо переважно, що 40елемент 7, причому одночасно відбувається скле60% периферійних ділянок повністю вільні від ювання. Вміщене ізолююче засклення 2 також розклею. клинюють на етапі 54 монтажу. 13 77211 14 Клей, що застосовується для нанесення смуг клею за Фіг.14-19 мала значення повітропроникно20, 24, 27, 28, 34, є переважно однокомпонентним сті, зливонепроникності, стійкості та тривалого клеєм. Як альтернатива можуть застосовуватися функціонування, які ні в якому разі не були гірше, а також багатокомпонентні клеї. Клей має в затверв деяких випадках були навіть набагато кращими. ділому стані твердість по Шору 35-75. Він має в Особливо хороші значення показала при цьому затверділому стані межу міцності при розтягненні геометрія склеювання з поперечним нанесенням 5-9Н/мм2. Крім того, клей має модуль зсуву 2клею у вигляді клейової смуги 24 відповідно до 3Н/мм2, переважно 2,5-2,7Н/мм2. Фіг.3 і периферійною геометрією відповідно до Різні периферійні геометрії клейових смуг були Фіг.15. Також геометрія нанесення клею за Фіг.14 і піддані випробуванню на повітропроникність по з поперечним нанесенням відповідно до одного з DIN EN 1026: 2000-09, випробуванню на зливоневаріантів за Фіг.2-4 дала при цих випробуваннях проникність по DIN EN 1026: 2000-09, випробуванхороші значення. ню на стійкість при вітрі по DIN EN 1026: 2000-09, а Описані приклади виконання стосуються, затакож випробуванню на тривале функціонування галом, склеєних конструкцій стулок на прикладі по RAL-RG 607/3. При цьому виявилося, що в повіконної стулки 1. Описане склеювання може зарівнянні з повним, тобто включаючи периферійні стосовуватися точно так само і в глухих засклень. ділянки 43, склеюванням геометрія нанесення 15 Комп’ютерна верстка О. Гапоненко 77211 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
