Тара для рідких харчових продуктів

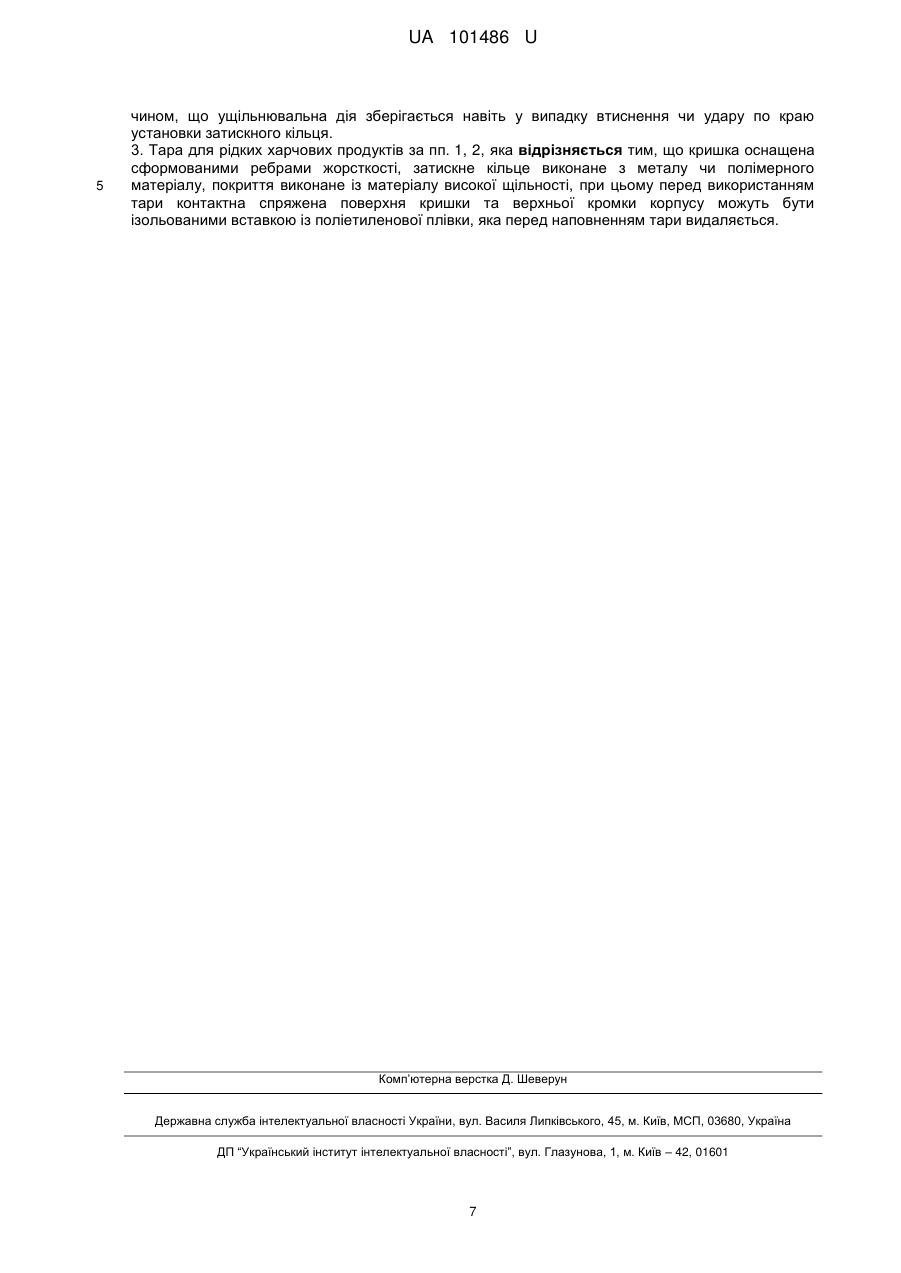

Реферат: Тара для рідких харчових продуктів, що виконана у вигляді циліндричного об'єму, що містить циліндричний корпус у вигляді бічної замкненої стінки з декількома обручами катання, герметизоване з корпусом дно та кришку з однією або декількома горловинами, при цьому кришка сформована під установку на корпус з фіксацією металевим затискним кільцем для кріплення кришки на верхній кромці корпусу, а затискне кільце в закритому стані в поперечному перерізі має U-подібну або іншу форму своєю верхньою полицею охоплює згори край кришки і своєю нижньою полицею охоплює знизу по периметру отвору загнутий край корпусу, який є нижнім краєм загину на верхній кромці корпусу, і при цьому затискним кільцем з притискним натягом спряжені поверхні кришки та горловини корпусу герметизовані. Також внутрішня поверхня денця, корпусу та кришки оснащені щонайменше одним шаром покриття, стійким до текучих харчових продуктів, нечутливим до впливу вологи та стійким до розтяжних втиснень та ударів, при цьому покриття виконане харчовим лаком і в стику денця та корпусу неперервне, без потовщень та напливів і термічно висушене, спряжена поверхня краю горловини корпусу та кришки ущільнена щільним притисненням і неперервна по утвореній кільцевій лінії контакту або по кільцевій стрічці контакту, що має в перерізі прямий профіль, - затискне кільце має трапецієвидний профіль, або по кільцевій стрічці контакту, що має в перерізі дуговий профіль, затискне кільце має радіусний профіль, причому спряжена поверхня після установлення затискного кільця, стала герметична, а корпус, кришка, затискне кільце, оснащені отворами для гарантованого візуального захисту від несанкціонованого втручання і пломбування. UA 101486 U (54) ТАРА ДЛЯ РІДКИХ ХАРЧОВИХ ПРОДУКТІВ UA 101486 U UA 101486 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель "Тара для рідких харчових продуктів" (далі Тара) належить до конструкцій пристроїв тари, переважно до пристроїв циліндричної форми по типу бочки, що назначені для застосування для зберігання та переміщення рідких харчових продуктів таких як, наприклад, мед, олія тощо. З науки і рівня техніки відомі аналогічні пристрої, конструкції яких описані в ГОСТ 6247-79 "Бочки закатные и сварные." [1], патенті RU № 2038270, В 65 D, 85/84, 1995 p. [2], - Контейнер для транспортування хімічно активних рідин, які конструктивно мають корпус, оснащений додатковими елементами для кочення, дно, кришку. Загальними недоліками аналогічних пристроїв є те, що вони обмежені в застосуванні для зберігання та транспортування харчових продуктів таких як олія, мед тощо. Конструктивно такі пристрої потребують вирішення додаткових конструктивних засобів та пристроїв, бо не забезпечують сталу герметизацію та не забезпечують можливість від несанкціонованого втручання, розгерметизації в період зберігання та транспортування. Вказане є тими недоліками, які обмежують діапазон застосування будь-якого пристрою і суттєво знижує його ефективність. Відома конструкція тари у вигляді бочки по патенту RU № 2268210, B65D, 1/12, 2006 р. [3], в якій частково вирішене питання безпечного транспортування та зберігання рідких, гранульованих та порошкоподібних наповнень, що має дно, кришку, корпус, в якому біля дна використані додаткові конструктивні елементи, які застосовані у вигляді направлених всередину штабелювальних упорів, що мають форму призми з трикутною упорною поверхнею, чим забезпечується додаткова жорсткість від ударів та вгинів, що можуть порушити або впливати на герметичність та надійність під час зберігання та транспортування. Недоліком такого пристрою є те, що штабельні упори виконані і можуть бути застосованими тільки для конструкцій з пластичного матеріалу, корпус яких розділений на кільцеві сегменти. В той же час в корпусах, які виготовлені з металу виконання таких упорів технологічно виконати складно, що є додатковими труднощами. Відома конструкція тари у вигляді бочки по патенту RU № 2014255, B65D, 1/14, 1994 р. [4], яка складається з корпусу з обручами кочення, дна, кришки, в якій центральний боковий обруч виконаний у вигляді кільцевого виступу відносно бокових обручів кочення, при цьому в останніх виконані радіально отвори з різьбленням, в які загвинчені упори, по центру дна кришки зафіксовані опори з радіальними отворами, а на кінцевих частинах зверху та знизу корпусу під дном та над кришкою виконані отвори, причому між корпусом і центральними опорами на дні та кришці коаксіально останнім по колу жорстко закріплені елементи з отворами, що виконані співвісно з отворами в опорах і в кінцевих частинах корпусу. Така конструкція тари у вигляді бочки дозволяє забезпечити використання окремих отворів для пломбування і забезпечення від несанкціонованого втручання, універсально використовувати її навіть в горизонтальному положенні за рахунок упорів, що вгвинчені в отвори обручів кочення, а наявність в кінцевих частинах корпусу значною мірою полегшує завантажувальні-розвантажувальні операції, крім того, центральний обруч виступає відносно бокових, що дозволяє бочку легко повернути та перекочувати в горизонтальному положенні, така конструкція має свої недоліки. До них слід віднести складність конструкції для виготовлення, крім того, перекочувати саму бочку, опираючись тільки на центральний обруч, достатньо складно і потребує також координації рухів та додаткових зусиль, що більшою мірою це оправдано під час використання додаткових канатів, які вставляти можна в отвори в торцевих частинах корпусу, що може порушити і пломбування і саму конструкцію герметизації з'єднання кришки з корпусом, що змістить притискне кільце і призведе до розгерметизації кришки і попадання повітря та можливе витікання продукту. Всі вище наведені конструкції відомих пристроїв аналогів мають загальні недоліки. Серед таких основних недоліків наведених пристроїв є, крім великої собівартості їх виготовлення, незабезпечення можливості для зберігання та транспортування харчових продуктів, переважно таких як мед та олія. Крім того, всі наведені конструкції є недостатньо надійними по забезпеченню герметичного спряження кришки та горловини корпусу, внаслідок того, що конструктивно кришка з корпусом спряжені тільки під час виготовлення, а будь-які дії від ударів та зміщень сприяють розгерметизації з'єднання під час кочення, переміщення в горизонтальному чи вертикальному положенні. Тобто, самі вироби та виступи можуть не витримувати великих навантажень, не тільки прогинатись, а і руйнуватись або деформуватись так, що, в одному випадку, знижується якість з'єднання, а в іншому, - потребується додаткове втручання і усунення недоліків деформації: розгерметизації. Найближчим аналогом за технічною суттю до заявленої корисної моделі є конструкція металевої бочки, яка виготовляється із дотриманням ГОСТ 13950-91 "Бочки стальные сварные и закатные с гофрами на корпусе. ТУ". - М.: ИПК Издательство стандартов, 2002. - 34 с. [5]. 1 UA 101486 U 5 10 15 20 25 30 35 40 45 50 55 60 Згідно із [5] кожна зварна бочка складається з кришки, денця та бічної замкненої стінки, причому кожний з цих елементів виготовляється із листового металу товщиною зі спеціальним антикорозійним покриттям зсередини для захисту від агресивної дії нафтових, хімічних, лакофарбових продуктів тощо. У бочках типорозміру денце, кришка та бічна замкнена циліндрична стінка з'єднані як єдине ціле за допомогою зварювання. В місцях з'єднання денця та кришки із бічною циліндричною стінкою для підсилення жорсткості зварних з'єднань по зовнішньому периметру бочки використовуються дві стальні полоси товщиною і висотою перерізу. Для надійного з'єднання кришки та денця з бічною циліндричною стінкою бочки їхні діаметри технологічно збільшуються на величину для утворення вертикальних ребер жорсткості з однаковою висотою по периметрах кришки та денця. Ці ребра з'єднуються з краями бічної стінки бочки з її середини та двома підсилюючими полосами по зовнішньому периметру її країв шляхом зварювання в єдине замкнене ребро жорсткості у вигляді кола для кожного з двох країв бочки. Для зручності перекочування бочки з місця на місце на її бічній поверхні виконані гофри. На кришці бочки ближче до її краю розміщено горловину з герметичною пробкою для наливу (завантаження) рідкого матеріалу. Розміри відповідних складових елементів, наприклад, внутрішньої висоти бічної циліндричної стінки та її внутрішнього діаметра бочок кожного типорозміру наведені у таблицях [5] у відповідності до їх корисного об'єму. Головним недоліком конструкції згідно з найближчим аналогом, є підвищені вимоги до технології дотримання геометричних розмірів, неоптимальні розміри внутрішньої висоти, бічної стінки та внутрішнього діаметра корпуса, які під час здійснення зварювального стику значно впливають на конструктивні та геометричні розміри. Це, в свою чергу, ускладнює технологічність виготовлення, доводку конструкції шліфуванням та зачисткою зварювальних стиків до необхідних розмірів з допусками, тягне за собою витрачання сталевого листа зі спеціальним антикорозійним покриттям для використання. Слід зазначити, що подібні конструкції потребують розрахунку з прив'язкою до геометричних розмірів безпосередньо кришки та корпусу, тому їх спряження під час переміщення має визначальне значення для вдосконалення шляхом застосування додаткових елементів у вигляді додаткових гофрів, обручів, обхватів тощо з метою дотримання конструктивних розмірів, їх допусків та форм під час переміщення тари як з наповненим продуктом так і без нього, але тільки в зібраному положенні і зафіксованою кришкою. При цьому слід врахувати, що нові застосування сучасних технологій, матеріалів металів, в тому числі матеріалів пластичних мас, з яких виготовляється тара, дають можливість поліпшили не тільки якість виготовлюваних деталей зібрання, а й підвищити характеристики міцності і жорсткості конструкції, що якісно впливає на точність виготовлення, довгостроковість застосування подібних конструкцій та надійність в експлуатації, якщо до них застосувати додаткові елементи конструкції з'єднання спеціальних форм та дотримання вимог під час експлуатації. В основу корисної моделі поставлена задача створення тари вдосконаленої конструкції для рідких харчових продуктів, переважно для таких харчових продуктів як мед, олія, в тому числі яку можна використовувати і для рідких або в'язких матеріалів, верхня торцева зона якої була б більш захищеною від ударів при експлуатації й мала б підвищену жорсткість та ширину контактного спряження, покращення умов зберігання та транспортування рідких продуктів шляхом застосуванням одного чи декількох шарів покриття, стійкого до текучих харчових продуктів, нечутливим до впливу вологи та стійким до розтяжних втиснень та ударів, з дотриманням допусків конструктивних розмірів корпусу та кришки, і неперервного сталого спряження герметизованих поверхонь краю горловини корпусу та кришки завдяки притискному кільцю по утвореній кільцевій лінії контакту, або по кільцевій стрічці контакту в залежності від форми притискного кільця, вибору матеріалів, з яких виготовляється тара, якості деталей зібрання, підвищення міцності і жорсткості конструкції, застосуванням елементів від несанкціонованого втручання в з'єднання кришки з корпусом. Поставлена задача вирішується тим, що в тарі для рідких харчових продуктів, що виконана у вигляді циліндричного об'єму, що містить циліндричний корпус у вигляді бічної замкненої стінки з декількома обручами катання, герметизоване з корпусом дно та кришку з однією або декількома горловинами, при цьому кришка сформована під установку на корпус з фіксацією металевим затискним кільцем для кріплення кришки на верхній кромці корпусу, а затискне кільце в закритому стані в поперечному перерізі має U-подібну або іншу форму своєю верхньою полицею охоплює згори край кришки і своєю нижньою полицею охоплює знизу по периметру отвору загнутий край корпусу, який є нижнім краєм загину на верхній кромці корпусу, і при цьому затискним кільцем з притискним натягом спряжені поверхні кришки та горловини корпусу герметизовані, внутрішня поверхня денця, корпусу та кришки оснащені щонайменше одним шаром покриття, стійким до текучих харчових продуктів, не чутливим до впливу вологи та 2 UA 101486 U 5 10 15 20 25 30 35 40 45 50 55 60 стійким до розтяжних втиснень та ударів, при цьому покриття виконане харчовим лаком і в стику денця та корпусу неперервне, без потовщень та напливів і термічно висушене, спряжена поверхня краю горловини корпусу та кришки ущільнена щільним притисненням і неперервна по утвореній кільцевій лінії контакту, або по кільцевій стрічці контакту, що має в перерізі прямий профіль, - затискне кільце має трапецієвидний профіль, або по кільцевій стрічці контакту, що має в перерізі дуговий профіль, - затискне кільце має радіусний профіль, причому спряжена поверхня після установлення затискного кільця, стала герметичною, а корпус, кришка, затискне кільце, оснащені отворами для гарантованого візуального захисту від несанкціонованого втручання і пломбування. Крім того, в тарі для рідких харчових продуктів, покриття виконане у вигляді хімічно нейтральної і неактивної полімерної фарби чи клею з неактивними хімічними властивостями і таким, що не впливає і є нейтральним до харчових продуктів, щонайменше таких як олія та мед, у вигляді декількох нанесених шарів покрить, а стінка верхнього краю корпусу та кришка знаходяться і герметичні в контакті дією зусилля затискного кільця і таким чином, що ущільнювальна дія зберігається навіть в випадку втиснення чи удару по краю установки затискного кільця. Крім того, в тарі для рідких харчових продуктів кришка оснащена сформованими ребрами жорсткості, затискне кільце виконане з металу чи полімерного матеріалу, покриття виконане із матеріалу високої щільності, при цьому перед використанням тари контактна спряжена поверхня кришки та верхньої кромки корпусу можуть бути ізольованими вставкою із поліетиленової плівки, яка перед наповненням тари видаляється. Технічний результат заявленої конструкції корисної моделі порівняно з відомими з науки і техніки полягає у забезпеченні спрощення конструкції порівняно з аналогами, вдосконаленої ефективності роботи пристрою при забезпеченні дотримання технологічності та порядку транспортування до моменту наповнення харчовим продуктом, дозволяє покращити експлуатаційні властивості від застосування покриття в декілька шарів, в тому числі з застосуванням харчових лаків, суттєво орієнтує виробника на дотримання технологічності виготовлення, забезпечує можливість вдосконалення конструкції для рідких харчових продуктів, при цьому верхня торцева зона з'єднання кришки та горловини корпусу затискним кільцем забезпечує не тільки надійне кріплення та герметизацію кришки з горловиною корпусу, а й додатково захищає ущільнене притискне з'єднання від розгерметизації, що підвищує жорсткість і надійність з'єднання, якість зберігання, покращення умов зберігання та транспортування рідких продуктів з використанням заявленої тари, забезпечується додаткова надійність за рахунок пломбування притискного кільця з корпусом, їх стале установлення (без зміщення) в процесі транспортування. Пристрій, згідно з корисною моделлю, виготовляють з використанням традиційних технологій, з дотриманням вимог стандартів та вдосконалення, яке пропонується суттю заявленої корисної моделі, що дозволяє заявлену конструкцію більш широко використовувати в харчовій промисловості, в тому числі при транспортуванні продуктів таких як мед та олія за межі країни з дотриманням вимог якості міжнародних договорів та домовленостей. Спільні з найближчим аналогом загальні суттєві ознаки: циліндричний корпус у вигляді бічної замкненої стінки з декількома обручами катання, герметизоване з корпусом дно та кришку з однією або декількома горловиною, при цьому кришка сформована під установку на корпус з фіксацією металевим затискним кільцем для кріплення кришки на верхній кромці корпусу, а затискне кільце в закритому стані в поперечному перерізі має U-подібну або іншу форму своєю верхньою полицею охоплює згори край кришки і своєю нижньою полицею охоплює знизу по периметру отвору загнутий край корпусу, який є нижнім краєм загину на верхній кромці корпусу, і при цьому затискним кільцем з притискним натягом спряжені поверхні кришки та горловини корпусу герметизовані. Суттєві відмінні ознаки клапана, що заявляється, наступні: - внутрішня поверхня денця, корпусу та кришки оснащені щонайменше одним шаром покриття; - покриття стійке до текучих харчових продуктів; - покриття нечутливе до впливу вологи; - покриття стійке до розтяжних втиснень та ударів; - покриття виконане харчовим лаком; - покриття в стику денця та корпусу неперервне, без потовщень та напливів; - покриття термічно висушене; - спряжена поверхня краю горловини корпусу та кришки ущільнена щільним притисненням і неперервна по утвореній кільцевій лінії контакту; 3 UA 101486 U 5 10 15 20 25 30 35 40 45 50 55 60 - спряжена поверхня краю горловини корпусу та кришки ущільнена щільним притисненням і неперервна по кільцевій стрічці контакту, що має в перерізі прямий профіль, - затискне кільце має трапецієвидний профіль; - спряжена поверхня краю горловини корпусу та кришки ущільнена щільним притисненням і неперервна по кільцевій стрічці контакту, що має в перерізі дуговий профіль, - затискне кільце має радіусний профіль; - спряжена поверхня після установлення затискного кільця, завжди стала герметичною навіть при скоєнні зовнішніх ударів та вгинів; - корпус, кришка, затискне кільце, оснащені отворами для гарантованого візуального захисту від несанкціонованого втручання і пломбування. Суттєві відмінні розширювальні ознаки наступні: покриття виконане у вигляді хімічно нейтральної і неактивної полімерної фарби чи клею з неактивними хімічними властивостями і таким, що не впливає і є нейтральне до харчових продуктів, щонайменше таких як олія та мед, що покращує якість зберігання продукту, не впливає на його харчові властивості; може бути у вигляді декількох нанесених шарів покрить, - що підвищує надійність захисного шару, зменшує схильність до порушення захисного шару в процесі довготривалої експлуатації; стінка верхнього краю корпусу та кришка знаходяться і герметичні в контакті дією зусилля затискного кільця і таким чином, що ця ущільнювальна дія по прямій в перерізі стрічці чи/або радіусній в перетині стрічці контакту (в залежності від форми перерізу притискного кільця) по периметру ущільнення зберігається навіть в випадку втиснення чи удару по краю установленого затискного кільця, підвищується надійність конструкції та довготривалого зберігання харчових властивостей, унеможливлюється попадання домішок з навколишнього середовища. Заявлена корисна модель має додаткові відмінні ознаки, якими є наступні: кришка оснащена сформованими ребрами жорсткості, - що значно підсилює жорсткість кришки і надійність з'єднання і спряження кришки з горловиною корпусу; затискне кільце виконане з металу чи полімерного матеріалу, - що не обмежує виробниче застосування заявленої конструкції з використанням різних технологій; покриття виконане із матеріалу високої щільності, - що забезпечує застосування сучасних матеріалів для підвищення якості покриття; перед використанням тари контактна спряжена поверхня кришки та верхньої кромки корпусу ізольовані вставкою із поліетиленової плівки, яка перед наповненням тари видаляється, що забезпечує рівномірність поверхні контакту спряження горловини корпусу та кришки. Сукупність загальних суттєвих спільних конструктивних, суттєвих відмінних і додаткових відмінних ознак разом іншими несуттєвими розширювальними ознаками, забезпечують вирішення поставленої задачі і отримання необхідного технічного результату та відповідність критерію новизна та промислової придатності. Технічний результат досягається за рахунок того, що: - вдосконалена ефективність роботи пристрою стиснення завдяки застосування форми притискного кільця та спрощена конструкція, - за рахунок зміни та розширення форм перерізу затискного кільця, дотримання конструктивних розмірів в межах допусків, нероз'ємне транспортування кришки установленої на корпусі від виробника до споживача, чим забезпечується спряжене контактування і унеможливлюється деформація спряжених поверхонь кришки та горловини корпусу, що загалом дозволяє покращити експлуатаційні властивості; - підвищення надійності в застосуванні тари, покращення експлуатаційних властивостей, вдосконалення конструкції для рідких харчових продуктів, - за рахунок форми перерізу притискного кільця, спрощення конструкції порівняно з найближчим аналогом, дотримання вимог виготовлення щодо матеріалів, та транспортування до моменту завантаження харчовим продуктом, за рахунок покриття в декілька шарів, стійким до текучих харчових продуктів, нечутливим до впливу вологи та стійким до розтяжних втиснень та ударів, в тому числі матеріалом підвищеної щільності, а в стику денця та корпусу покриття неперервного без напливів, за рахунок постійного дотримання спряження поверхні краю горловини корпусу та кришки щільним притисненням і неперервним по утвореній кільцевій лінії контакту, які від застосування будь-якої форми притискного кільця можуть приймати в перерізі різні конструктивні лінії (пряму чи радіусну в перерізі) контактного спряження та герметизації і забезпечують стабільну герметичність; - жорсткість і надійність з'єднання, якість зберігання, покращення умов зберігання та транспортування рідких продуктів з використанням заявленої тари, - за рахунок підвищення затискним кільцем характеристик міцності в місцях спряження верхньої торцевої зони корпусу з кришкою, тобто, з'єднання кришки та горловини корпусу затискним кільцем, додатково захищає ущільнене притискне з'єднання від деформованого зміщення спряжених елементів та розгерметизації тари, підвищується надійність; 4 UA 101486 U 5 10 15 20 25 30 35 40 45 50 55 60 - надійність від несанкціонованого втручання та розгерметизації, - забезпечена отворами на горловині корпусу та притискного кільця, в яких здійснюється пломбування і додаткове кріплення притискного кільця від його переміщення після установлення в герметизоване положення; - зниженні трудомісткості виготовлення тари, - за рахунок спрощення конструкції порівняно з найближчим аналогом, можливості застосування обладнання з автоматизованим керуванням процесу виготовлення тари. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак корисної моделі, що заявляється, і технічним результатом, що досягається, полягає в наступному. Сукупність ознак заявленої корисної моделі забезпечує спрощеність, високу надійність, ефективність застосування тари в наступному: спрощення виготовлення заявленої конструкції тари - за рахунок уніфікації та нескладних простих конструктивних елементів та можливості використання простої технології виготовлення на автоматичних пристроях чи автоматизованих лініях; ефективність та розширення використання - за рахунок застосування сучасних матеріалів покрить, в тому числі покриття в декілька шарів, стійких до харчових та хімічно нейтральних продуктів, з їх термічним висушенням після нанесення; надійність і стабільна герметичність - за рахунок дотримання вимог транспортування тари тільки в зібраному стані. Основною додатковою вимогою для виробника може бути та, яка повинна бути зафіксована в супровідному документі до тари: транспортування тари від виробника і до місця наповнення продуктом повинне здійснюватись тільки в спряженому кришки з горловиною корпусу з установленим притискним кільцем і в запломбованому стані тари. Використання як матеріалу для виготовлення тари такого застосування для переміщення харчових продуктів загально відоме, не потребує додаткових вимог і спрямування, бо технологія виготовлення підпорядкована стандартизованим вимогам. Тобто, матеріали повинні бути сучасними, високоякісними з заданими характерними ознаками забезпечення міцності матеріалу та для харчових продуктів, їх застосування дозволяє отримати виріб з відповідними вимогами довговічності використання в різних кліматичних умовах та для широкого використання в народному господарстві. Конструкція у відповідності з корисною моделлю передбачає порядок нанесення декількох шарів покриття, після нанесення кожного потребується термічне просушування, та виключення напливів особливо в місцях стику денця з корпусом. Конструкція притискного кільця застосовується загально відома, при цьому у відповідності з корисною моделлю додержується профіль, який в перетині може бути трапецієвидним чи радіусним, а для виготовлення кільця з матеріалу пластичного застосовують термопластичне формування на автоматах широкого використання. При цьому за рахунок заявлених конструктивних рішень та вибору матеріалів корпусу чи кришки, та матеріалів покриття, тара не піддається руйнуванню та розгерметизації без стороннього втручання навіть зі збільшеним навантаженням вібраційних та ударних зусиль. Це забезпечує надійне спряження горловини корпусу з кришкою по всі лінії периметру контакту зчеплення завдяки притискному зусиллю. Що в сукупності суттєвих та розширювальних ознак забезпечує високу надійність, ефективність тари, що заявляється, її довговічність застосування. Суть корисної моделі розкрита в викладеному описі, пояснюється послідовністю, що подана в формулі, описі та в найближчому аналогу, а місце виконання та конструктивні характеристики отворів для фіксації притискного кільця з горловиною корпусу не конкретизується, бо не впливає на досягнення додаткового ефекту. Головне - це їх відповідність розташування і можливість одночасної фіксації герметичного установлення притискного кільця, яке охоплює кришку та горловини корпусу, їх спряження контактне, яке по суті заявленої корисної моделі може бути різної форми в перетині, що наближена до U-подібної, - це трапецієвидна та радіусна форми перерізів. Крім того, в заявленій конструкції застосовані декілька шарів покрить, які забезпечують додаткову витривалість тари та надійність її при застосуванні харчових продуктів, а при порушенні першого одного з шарів покрить буде збережена і надійність транспортування і неконтактність продукту з сталевою частиною корпусу. Тара для рідких харчових продуктів працює в такий спосіб. Тара, яка назначена для заповнення повинна бути герметизована і опломбована. Перед заповненням харчовим продуктом, в тому числі, наприклад, медом, проводиться розгерметизація тари, знімається заводська пломба та плівка між кришкою та горловиною. Далі тара наповнюється продуктом, який назначений для транспортування та зберігання. Після заповнення продуктом кришку установлюють на горловину з рівномірним притисненням, одягають затискне кільце на краї кришки так, щоб отвори пломбування на горловині корпусу та затискного кільця розташувались на одній лінії, верхнім краєм притискного кільця по периметру кришки контактувало з кришкою, а нижнім закругленим краєм горловини, і далі затискають з 5 UA 101486 U 5 10 15 20 25 30 натягом затискне кільце до упору шляхом натягу важеля затискного кільця до притиснення до кільця, далі проводять пломбування таким чином, щоб край важеля затискного кільця був охопленим пломбувальним дротом і без руйнування його не можливо було відхилити та розгерметизувати спряжене з'єднання. Таким чином, запропонована корисна модель по створенню тари для рідких харчових матеріалів за рахунок вибору форм перерізу кільця та збільшення кількості шарів покриття, в тому числі з підвищеною підвищеної щільності порівняно з відомими аналогами, забезпечує досягнення поставленої мети та технічного результату. Заявлена конструкція тари, в тому числі її корпус й притискне кільце, може бути виготовлена з металу чи пластичного матеріалу з дотриманням відповідних технологічних вимог на широко застосовуваному обладнанні з застосування сучасних покрить та вимог до хімічно нейтральних покрить, з можливістю їх застосування в контакті з харчовими продуктами. Тара може бути виготовленою з використанням сучасного обладнання з застосуванням автоматизованих і автоматичних ліній для виготовлення подібних конструкцій тари. Заявлена конструкція спрощена, відрізняється технологічністю виготовлення, забезпечує стабільну герметичність в зібраному стані тари, що надає можливість її широкого довгострокового застосування в якості тари для рідких харчових продуктів. Заявлена конструкція корисної моделі підвищує впевненість від несанкціонованого втручання, надійність збереження продукту під час зберігання та транспортування, і зручність в використанні. При цьому заявлена конструкція корисної моделі легко очищається від залишків продукту шляхом змиванням потоком напрямної струмини води чи іншими засобами миття, а після її огляду та термічного просушування, перевірки цілісності покриття можливе повторне її використання, що характеризує заявлену тару як надійний пристрій для довгострокового використання за призначенням. Джерела інформації: 1. ГОСТ 6247-79 "Бочки закатные и сварные." - аналог; 2. Патент RU № 2038270, В 65 D, 85/84, 1995 р. - аналог; 3. Патент RU № 2268210, В 65D, 1/12, 2006 р. - аналог; 4. Патент RU № 2014255, В 65 D, 1/14, 1994 р. - аналог; 5. ГОСТ 13950-91 "Бочки стальные сварные и закатные с гофрами на корпусе. ТУ". - М.: ИПК Издательство стандартов, 2002. – 34 с. – найближчий аналог. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 1. Тара для рідких харчових продуктів, що виконана у вигляді циліндричного об'єму, що містить циліндричний корпус у вигляді бічної замкненої стінки з декількома обручами катання, герметизоване з корпусом дно та кришку з однією або декількома горловинами, при цьому кришка сформована під установку на корпус з фіксацією металевим затискним кільцем для кріплення кришки на верхній кромці корпусу, а затискне кільце в закритому стані в поперечному перерізі має U-подібну або іншу форму своєю верхньою полицею охоплює згори край кришки і своєю нижньою полицею охоплює знизу по периметру отвору загнутий край корпусу, який є нижнім краєм загину на верхній кромці корпусу, і при цьому затискним кільцем з притискним натягом спряжені поверхні кришки та горловини корпусу герметизовані, яка відрізняється тим, що внутрішня поверхня денця, корпусу та кришки оснащені щонайменше одним шаром покриття, стійким до текучих харчових продуктів, нечутливим до впливу вологи та стійким до розтяжних втиснень та ударів, при цьому покриття виконане харчовим лаком і в стику денця та корпусу неперервне, без потовщень та напливів і термічно висушене, спряжена поверхня краю горловини корпусу та кришки ущільнена щільним притисненням і неперервна по утвореній кільцевій лінії контакту або по кільцевій стрічці контакту, що має в перерізі прямий профіль, затискне кільце має трапецієвидний профіль, або по кільцевій стрічці контакту, що має в перерізі дуговий профіль, - затискне кільце має радіусний профіль, причому спряжена поверхня після установлення затискного кільця, стала герметичною, а корпус, кришка, затискне кільце, оснащені отворами для гарантованого візуального захисту від несанкціонованого втручання і пломбування. 2. Тара для рідких харчових продуктів за п. 1, яка відрізняється тим, що покриття виконане у вигляді хімічно нейтральної і неактивної полімерної фарби чи клею з неактивними хімічними властивостями і таким, що не впливає і є нейтральним до харчових продуктів, щонайменше таких як олія та мед, у вигляді декількох нанесених шарів покрить, а стінка верхнього краю корпусу та кришка знаходяться і герметичні в контакті дією зусилля затискного кільця і таким 6 UA 101486 U 5 чином, що ущільнювальна дія зберігається навіть у випадку втиснення чи удару по краю установки затискного кільця. 3. Тара для рідких харчових продуктів за пп. 1, 2, яка відрізняється тим, що кришка оснащена сформованими ребрами жорсткості, затискне кільце виконане з металу чи полімерного матеріалу, покриття виконане із матеріалу високої щільності, при цьому перед використанням тари контактна спряжена поверхня кришки та верхньої кромки корпусу можуть бути ізольованими вставкою із поліетиленової плівки, яка перед наповненням тари видаляється. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
