Робочий орган розпушувача

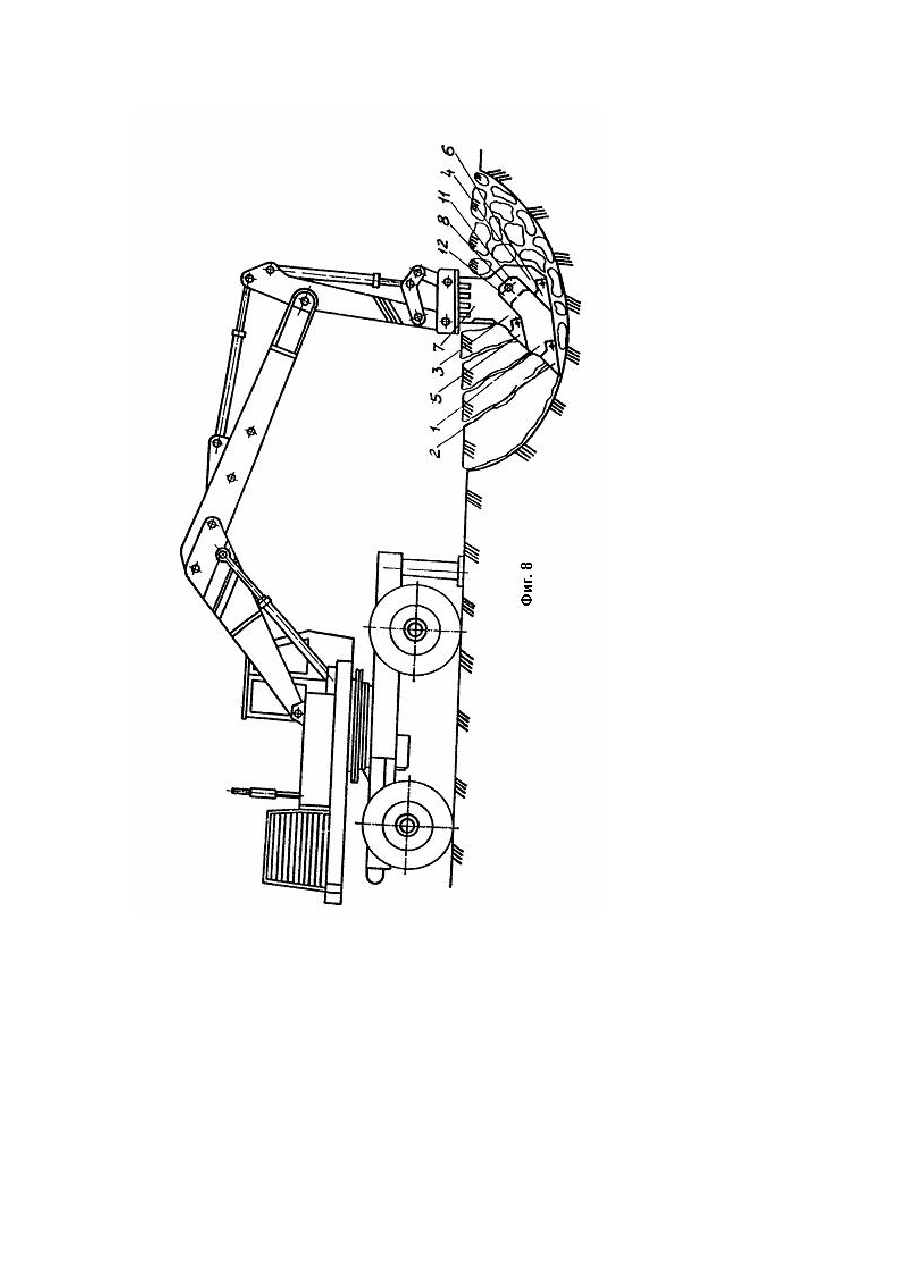

Изобретение относится к землеройной технике, в частности, к рыхлительному оборудованию, монтируемому на экскаваторах и на тракторах. Известна конструкция рабочего органа рыхлителя [1], предназначенного для выполнения рыхлительных работ и представляющая собой стойку с двумя зубьями - передним и задним, смонтированную с помощью параллелограмной подвески и силовых гидроцилиндров на бааорой машине. При эюм передний зуб установлен выше, чем задний. Между зубьями выполнено полукруглое окно. В нижней части зубьев смонтированы съемные наконечники. Недостатком аналога является малая область использования рыхлителя при разработке грунтов с различной степенью прочности из-за недостаточного диапазона изменения глубины рыхления. Известен рыхлитель [2], монтируемый на базовый трактор при помощи параллелограммной гидроуправляемой подвески и имеющий сменный рабочий орган в виде монолитной стойки с передним и задним смещенными по высоте рыхлящими зубьями со съемными наконечниками. Причем передний зуб расположен выше заднего, и между ними выполнено полукруглое окно. Недостатком прототипа является узкая область использования рыхлителя при разработке равнопрочных гр унтов вследствие недостаточной максимальной глубины рыхления. В о.снову изобретения поставленная задача усовершенствования рабочего органа рыхлителя за счет ввода дополнительного рыхлительного элемента, что позволит обеспечить увеличение максимальной глубины рыхления и в результате повысить производительность рыхлителя, особенно, при разработке разнопрочных грунтов. Поставленная задача достигается тем. что в рабочем органе рыхлителя, включающем стойку с установленными на ней на разной высоте передним и задним зубьями, окном между последними и смонтированные на зубьях съемные наконечники, в окне между зубьями закреплена монолитная вставка, имеющая съемный наконечник. расположенный ниже наконечников переднего и заднего зубьев, причем каждый наконечник переднего и заднего зубьев выполнен с верхним и нижним трехгранным выступом, а монолитная вставка выполнена с верхним и нижним трехгранным углублением под соответствующие выступы, при этом стойка посредством пальца соединена с верхней частью монолитной вставки, тыльная поверхность которой выполнена эквидистантной форме поверхности стойки между передним и задним зубьями, причем монолитная вставка установлена с возможностью демонтажа, во вставке выполнена проушина, соединенная со стойкой при помощи пальца, и два углубления под нижний и верхний трехгранные выступы на наконечниках соответственно переднего и заднего зубьев стойки. Изобретение поясняется чертежами. На фиг. 1 - общий вид рабочего оборудования рыхлителя на экскаваторе; на фиг. 2 - рабочий орган рыхлителя в сборе, монтируемый на экскаватор; на фиг. 3 вставка; на фиг. 4 - вставка, вид А по фиг. 3; на фиг. 5 - вста вка, вид Б по фиг. 3; на фиг. 6 - работа двухз убого рабочего рыхлителя, смонтированного на экскаваторе; на фиг. 7 - рабочий орган рыхлителя в сборе, монтируемый на трактор Т-170; на фиг. 8 - работа рабочего органа рыхлителя, смонтированного на экскаваторе; на фиг. 9 - работа рабочего органа рыхлителя, смонтированного на тракторе Т-170. Рабочий орган рыхлителя состоит из монолитной вставки 1 с наконечником 2, жестко смонтированной в окне между передним 3 и задним 4 зубьями со съемными наконечниками 5 и 6 стойки 7 посредством пальца 8. Монтажная поверхность вставки 1 повторяет поверхность окна между передним 3 и задним 4 зубьями стойки 7. Причем, на передней и задней части монтажной поверхности вставки 1 выполнены углубления 9 и 10 под трехгранные выступы переднего 5 и заднего 6 наконечников рыхлительных зубьев 3 и 4. Кроме того, вставка имеет проушину 11. а стойка - углубление 12, что обеспечивает сопряжение вставки 1 со стойкой 7 с условием равенства толщины места сопряжения толщине стойки 7. Вставка 1 выполнена толщиной, равной толщине стойки 7. Рабочий орган рыхлителя работает следующим образом. Вставка 1, жестко смонтированная между передним 3 и задним 4 зубьями стойки 7, образует вместе с двухз убой стойкой 7 единый рыхлительный зуб, который имеет возможность производить рыхление среды на значительную глубину, превышающую глубин у разработки грунта двухз убым рыхлительным органом, что показано на фиг. 7-9. В том случае, когда требуется производить рыхление грунтов с дроблением отделяемых элементов грунтов на меньшие куски, (когда с рыхлителем в комплексе работают другие землеройные машины - для улучшения степени заполняемостиих ковшей) вставка 1 демонтируется и рыхление грунта осуществляется зубьями 3 и 4. Таким образом, использование вставки 1 позволяет расширить область использования рыхлителя, оборудованного двухз убой стойкой 7 при разработке грунтов различной прочности. Изобретение может быть использовано в горнорудной промышленности для разработки горных пород различной прочности.
