Елемент незнімної опалубки

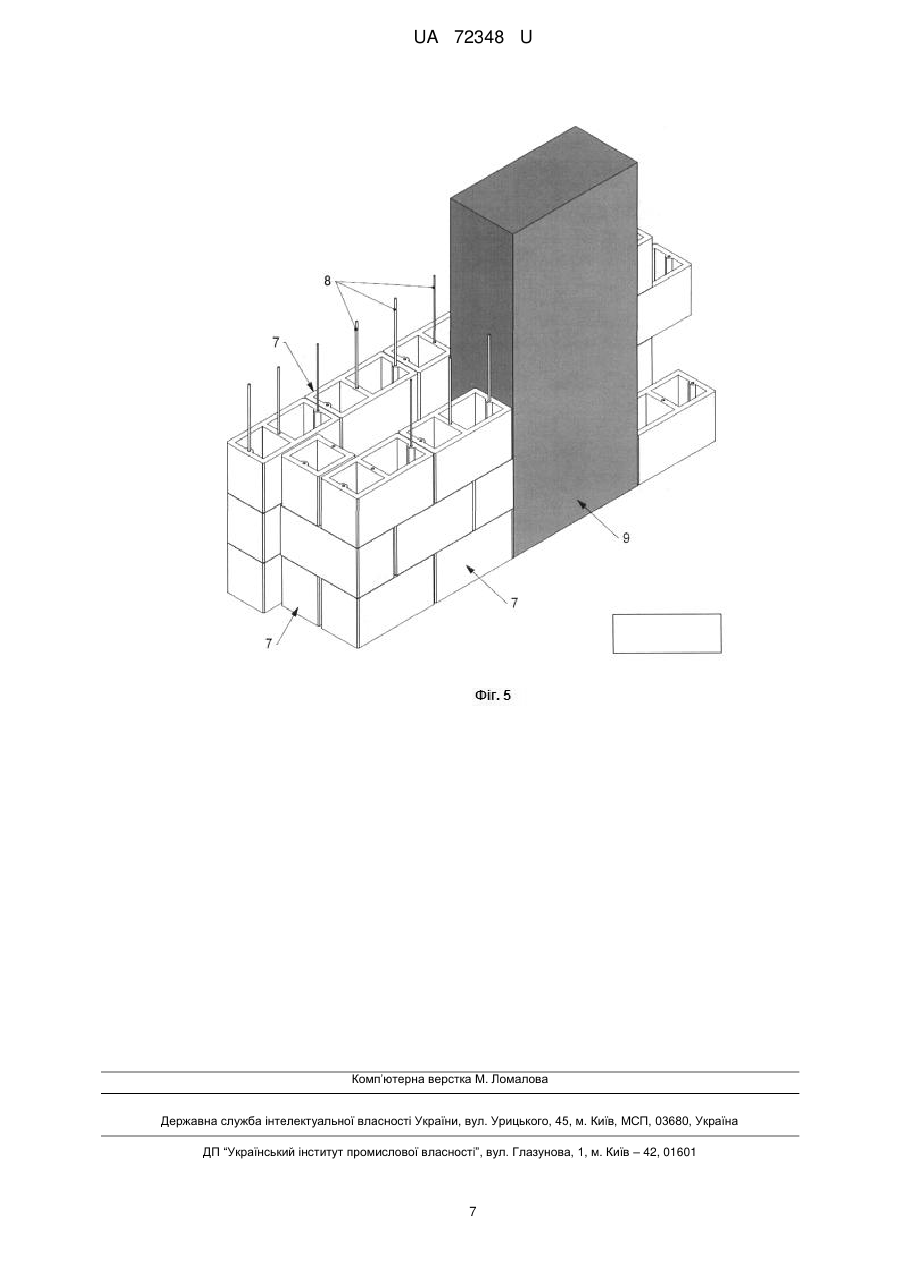

Реферат: UA 72348 U UA 72348 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкції елементів незнімної опалубки, призначених для будівництва житлових, громадських і виробничих будинків з переважно самонесучими стінами. Загальновідомо, що незнімну опалубку використовують у випадках, коли її видалення після заливання й твердіння бетону утруднене або недоцільне, наприклад, при формуванні несучих стін у підвальних приміщеннях переважно індивідуальних житлових будинків. Так, австрійська фірма "КАРРЕМА" використовує для цього тонкостінні великогабаритні залізобетонні панелі, які звичайно заздалегідь із необхідним зазором попарно скріплюють металевими фіксаторами й у такому вигляді доставляють на будівельний майданчик, де опалубку остаточно монтують і заливають у зазор між панелями міцний важкий бетон. Потім простір між стінками котловану й зовнішнім шаром незнімної опалубки засипають придатним матеріалом, а внутрішній шар цієї опалубки звичайно штукатурять або фарбують. Побудовані таким шляхом стіни мають високу теплопровідність, що цілком прийнятно для підвальних приміщень, але небажано для зовнішніх стін. На сайті (http://tehnoblok.com/keramzit.html) описано незнімну облицювальну опалубку на основі тонкостінних бетонних панелей, що придатна для зовнішніх стін. У проміжки між її панелями вставляють пластини пінополістиролу, а порожнини, що залишилися, заливають бетоном. Ця опалубка здатна витримувати значні механічні навантаження ще до заливання бетону й має високу стійкість до атмосферних впливів. Однак її використання при зведенні багатоповерхових каркасних будинків недоцільно через значну масу й незручність монтажу громіздких бетонних панелей і необхідності їхньої декоративної обробки щонайменше із внутрішньої сторони (а нерідко й із зовнішньої сторони) будинку. Тому в будівництві зазначених будинків як елементи незнімної опалубки все частіше застосовують арболітові й фібролітові панелі, до складу яких входять цементне в'яжуче і деревні наповнювачі. Наприклад, у будівельній системі "Velox" (http://velox.com.ua/?act=technology) незнімну опалубку монтують із попарно з'єднаних великогабаритних арболітових плит, щонайменше одна з яких має додатковий шар тепло- і звукоізоляційного матеріалу. На жаль, арболіт, де деревним наповнювачем є тирса, має низьку механічну міцність. Австрійська фірма "Heraklith" створила нині загальновідому систему двошарової незнімної опалубки на основі більш міцного фіброліту, де наповнювачем є деревні волокна. Елементи такої опалубки мають вигляд панелей довжиною від 2,0 до 3,0 м, висотою, як правило, 0,6 м і товщиною від 40 до 125 мм залежно від бажаної тепло- і звукоізоляції. Панелі мають горизонтальні прорізи для введення поперечних фіксуючих стрижнів. Кінцеві частини цих стрижнів оснащені парами перпендикулярних виступів. Відстань між суміжними виступами в кожній парі відповідає товщині панелі, а між протилежними внутрішніми виступами відповідає проектній товщині стіни. У робочому положенні ці виступи розташовані відносно прорізів у панелях приблизно під прямими кутами. Крім того, є закладні фіксатори для послідовного закріплення вертикальних деталей незнімної опалубки й їхнього стикування по кутах. Частини зазначених фіксаторів, які розташовані в просторі між фібролітовими панелями, служать арматурою важкого бетону в несучих (переважно зовнішніх) стінах житлових будинків. На жаль, надійність тепло- й звукоізоляції таких будинків в основному обумовлена сумою товщин зовнішніх і внутрішніх фібролітових плит. Далі, для поліпшення зовнішнього вигляду й запобігання вітровій та водяній ерозії зовнішні фібролітові плити потрібно покривати придатним декоративно-захисним матеріалом. І, нарешті, відомо, що відповідно до протипожежних норм фіброліт заборонено використовувати в складі незнімної опалубки при зведенні каркасних будинків висотою більше п'яти поверхів. Відома спроба усунути ці недоліки поєднанням знімної й незнімної опалубки. Так, з патентної заявки RU 2008113370А від 07.04.2008 відомий спосіб зведення монолітного каркасного будинку бетонуванням стін і перекриттів в об'ємно-переставній опалубці, усередині якої додатково встановлюють незнімну опалубку, що розділяє обмежену знімною опалубкою порожнину на комірки. Більшу частину цих комірок заповнюють теплоізоляційним матеріалом, формуючи не несучі стіни, а інші комірки заповнюють залізобетоном, формуючи колони, які разом з перекриттями створюють монолітний каркас. Фахівцям зрозуміло, що незнімна опалубка є ефективним засобом попередньої фіксації елементів незнімної опалубки. Однак сполучення опалубки двох типів невиправдано ускладнює й здорожує будівництво житлових і громадських будинків. Тому останнім часом як елементи незнімної опалубки застосовують пустотілі блоки з міцних негорючих матеріалів, які мають розміри, порівнянні з розмірами стандартної цегли, і можуть бути виготовлені з довільних по фізичних і декоративних властивостях негорючих матеріалів. З 1 UA 72348 U 5 10 15 20 25 30 35 40 45 50 55 таких блоків формують зовнішні й внутрішні облицювальні стінки. Порожнини між цими стінками й усередині блоків можуть бути заповнені звичайним міцним бетоном при зведенні несучих стін, або легким бетоном із застосуванням тепло- і звукоізоляційних заповнювачів при зведенні багатоповерхових каркасних будинків із самонесучими стінами. Кожний блок має поздовжні й поперечні стінки, що обмежують наскрізну внутрішню порожнину, і виступи або поглиблення для фіксації набору блоків у кладці. Зокрема, у торцевих стінках блокового елемента незнімної опалубки згідно з MD3102(F1) [див. Espacenet] передбачені U-подібні поглиблення. При заливанні бетоном всіх вертикальних порожнин у кожній облицювальній стінці, сформованої з таких блоків, усередині суміжних поглиблень виникають бетонні стрижні. На жаль, такі поглиблення забезпечують закріплення окремих елементів опалубки тільки після заливання й твердіння бетону, а для попередньої фіксації кладки перед заливанням бетону необхідні інші, не зазначені винахідниками засоби, наприклад знімні зовнішні або незнімні закладні фіксатори. Практично ті ж недоліки має блоковий елемент незнімної опалубки, розкритий у заявці на корисну модель MD20070008(U) [див. Espacenet]. У ньому передбачені трикутні в поперечному перерізі виступи, звернені усередину обмеженої стінками порожнини. Відповідно, в облицювальних стінках, складених з таких елементів, є наскрізні вертикальні порожнини змінного поперечного перерізу, заповнювані придатним бетоном. І, нарешті, з патенту України № 48296 на корисну модель "Облицювально-будівельна система" відомий елемент незнімної опалубки у вигляді пустотілого блока, що має вертикальні поздовжні й бічні стінки (див. фіг.1 і колонку 3 в патентному описі). У всіх стінках є поглиблення, а саме вузькі вертикальні відкриті в порожнину пази й широка горизонтальна виїмка в одній з поздовжніх стінок. Ці поглиблення призначені для попереднього закріплення описаних елементів опалубки П-подібними, Н-подібними й (Н-Н)-подібними закладними фіксаторами перед заливанням бетонного розчину в зазор між облицювальними стінками й у порожнині елементів. Цей відомий елемент незнімної опалубки важко виготовляти. Дійсно, широку горизонтальну виїмку в поздовжній стінці не можна сформувати екструзією, а напівсухе пресування й тим більше, вібропресування композиційних матеріалів на гідравлічних в'яжучих у порівнянні з екструзією істотно менш продуктивно. Далі, використання закладних фіксаторів трьох типів суттєво ускладнює монтаж облицювальних стінок. Суть корисної моделі В основу корисної моделі поставлена задача зміною матеріалу й удосконаленням геометричної форми створити суттєво простіший у виготовленні й монтажі елемент незнімної опалубки. Поставлена задача вирішена тим, що в елементі незнімної опалубки у вигляді практично прямокутного в плані пустотілого блока, що має вертикальні поздовжні й торцеві стінки й поглиблення для установки закладних фіксаторів, відповідно до винахідницького задуму зазначений блок виготовлений з обпаленої кераміки й має поперечну перегородку, що розділяє порожнину блока на дві частини, торцеві стінки оснащені симетричними щодо поздовжньої площини симетрії блока округлими виступами, які звернені усередину зазначених частин порожнини, а зазначені поглиблення виконані у вигляді наскрізних отворів у виступах торцевих стінок і в поперечній перегородці. Такі елементи незнімної опалубки в порівнянні з елементом-прототипом істотно простіші у виробництві й монтажі. Дійсно, заготовки керамічних блоків з наскрізними отворами можна легко виготовляти високопродуктивною екструзією і різкою, а для попереднього закріплення готових блоків у облицювальних стінках придатні найпростіші фіксатори з оцинкованого дроту. Додаткова відмінність полягає в тому, що зазначена перегородка зміщена щодо поперечної площини симетрії керамічного блока у бік однієї з його торцевих стінок. Це полегшує зв'язування суміжних по вертикалі рядів блоків оцинкованим дротом при укладанні блоків у горизонтальних рядах за схемою "довжик - поперечник". Наступна додаткова відмінність полягає в тому, що зазначені наскрізні отвори мають практично круглий поперечний переріз. Це полегшує формування заготовок елементів незнімної опалубки із пластичних або пластифікованих керамічних мас і практично виключає брак по розтріскуванню під час їх випалу. Ще одна додаткова відмінність полягає в тому, що зазначена перегородка по обидва боки має симетричні щодо поздовжньої площини симетрії блока округлі виступи, які звернені усередину зазначених частин порожнини. 2 UA 72348 U 5 10 15 20 25 30 35 40 45 50 55 І, нарешті, остання додаткова відмінність полягає в тому, що зазначені наскрізні отвори мають практично прямокутний поперечний переріз. Це полегшує складання облицювальних стінок із запропонованих керамічних елементів. Короткий опис креслень Далі суть корисної моделі пояснюється докладним описом конструкції елемента незнімної опалубки, зазначенням технології їх виготовлення й прикладами монтажу й експлуатації самонесучих стін, що мають облицювальні стінки з таких елементів, з посиланнями на креслення, де зображені на: фіг. 1 - загальний вид найпростішого керамічного елемента незнімної опалубки з перегородкою, симетрично розташованої щодо торцевих стінок, і круглими вертикальними наскрізними отворами для закладних фіксаторів у вигляді дроту (аксонометрична проекція); фіг. 2 - загальний вид складнішого прямокутного елемента незнімної опалубки з округлими виступами на асиметричній перегородці й прямокутними вертикальними наскрізними отворами для закладних фіксаторів у вигляді дроту (аксонометрична проекція); фіг. 3 - приклад замкнутої по периметру кладки незнімної опалубки, що обмежує вертикальну порожнину для формування по місцю або установки ізольованої опорної колони (аксонометрична проекція); фіг. 4 - приклад кладки незнімної опалубки для самонесучої стіни, що має замкнутий по периметру прямокутну вертикальну порожнину для формування по місцю або установки опорної колони як частини каркаса багатоповерхового житлового або громадського будинку (аксонометрична проекція); фіг. 5 - приклад кладки незнімної опалубки для самонесучої стіни, що має відкриту з однієї сторони прямокутну вертикальну порожнину для розміщення опорної колони як частини каркаса виробничого будинку (аксонометрична проекція). Найкращі варіанти втілення винахідницького задуму Незалежно від конкретної форми виконання окремих частин і місця монтажу запропонований елемент незнімної опалубки (див. фігури 1 і 2) являє собою практично прямокутний у плані пустотілий керамічний блок, що має: практично паралельні вертикальні поздовжні стінки 1, також практично паралельні вертикальні торцеві стінки 2 й поперечну перегородку 3, що розділяє порожнину, обмежену стінками 1 і 2, на дві частини. Торцеві стінки 2 завжди оснащені округлими виступами 4, які звернені усередину частин порожнини. У цих виступах 4 і в поперечній перегородці 3 є наскрізні отвори 5. Бажано, щоб перегородка 3 була зміщена щодо поперечної площини симетрії керамічного блоку убік однієї з його торцевих стінок 2 приблизно на чверть ширини блока. Наскрізні вертикальні отвори 5 звичайно мають практично круглий поперечний переріз. Однак у випадках, коли поперечна перегородка 3 має по обидва боки симетричні щодо поздовжньої площини симетрії блоку округлі виступи 6, які звернені усередину частин порожнини, доцільно, щоб наскрізні отвори 5 мали практично прямокутний поперечний переріз (див. фіг. 2). Природно, що довгі сторони таких прямокутників паралельні вертикальним поздовжнім стінкам 1 керамічного блока. Запропоновані елементи незнімної опалубки виготовляють із пластичних вологих або пластифікованих напівсухих мас на основі придатної глини. Заготовки формують екструзією і різкою з наступним випалом. Керамічні блоки, призначені для фасадів, можуть бути покриті декоративною глазур'ю. На фігурах 3, 4 і 5 показані приклади сполучення облицювальних стінок 7, які складені із запропонованих елементів незнімної опалубки й попередньо зафіксовані оцинкованою проволокою 8, з різними колонами 9. Самонесучі стіни формують заливанням порожнин між облицювальними стінками 7 і порожнин усередині керамічних елементів незнімної опалубки придатним легким бетоном з теплоізоляційними заповнювачами. Промислова придатність Запропонований керамічний елемент незнімної опалубки можна масово виготовляти з використанням звичайного високопродуктивного встаткування йшироко використовувати в будівництві багатоповерхових житлових, громадських і промислових будинків, які можуть, за бажанням замовника, мати каркас або несучі стіни. 3 UA 72348 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Елемент незнімної опалубки у вигляді практично прямокутного в плані пустотілого блока, що має вертикальні поздовжні й торцеві стінки й поглиблення для установки закладних фіксаторів, який відрізняється тим, що зазначений блок виготовлений з обпаленої кераміки й має поперечну перегородку, що розділяє порожнину блока на дві частини, торцеві стінки оснащені симетричними щодо поздовжньої площини симетрії блока округлими виступами, які звернені усередину зазначених частин порожнини, а зазначені поглиблення виконані у вигляді наскрізних отворів у зазначених виступах торцевих стінок і у поперечній перегородці. 2. Елемент незнімної опалубки за п. 1, який відрізняється тим, що зазначена перегородка зміщена щодо поперечної площини симетрії керамічного блока у бік однієї з його торцевих стінок. 3. Елемент незнімної опалубки за п. 1 або за п. 2, який відрізняється тим, що зазначені наскрізні отвори мають практично круглий поперечний переріз. 4. Елемент незнімної опалубки за п. 1, який відрізняється тим, що зазначена перегородка по обидва боки має симетричні щодо поздовжньої площини симетрії блока округлі виступи, які звернені усередину зазначених частин порожнини. 5. Елемент незнімної опалубки за п. 1 або за п. 4, який відрізняється тим, що зазначені наскрізні отвори мають практично прямокутний поперечний переріз. 4 UA 72348 U 5 UA 72348 U 6 UA 72348 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
