Установка для доїння овець

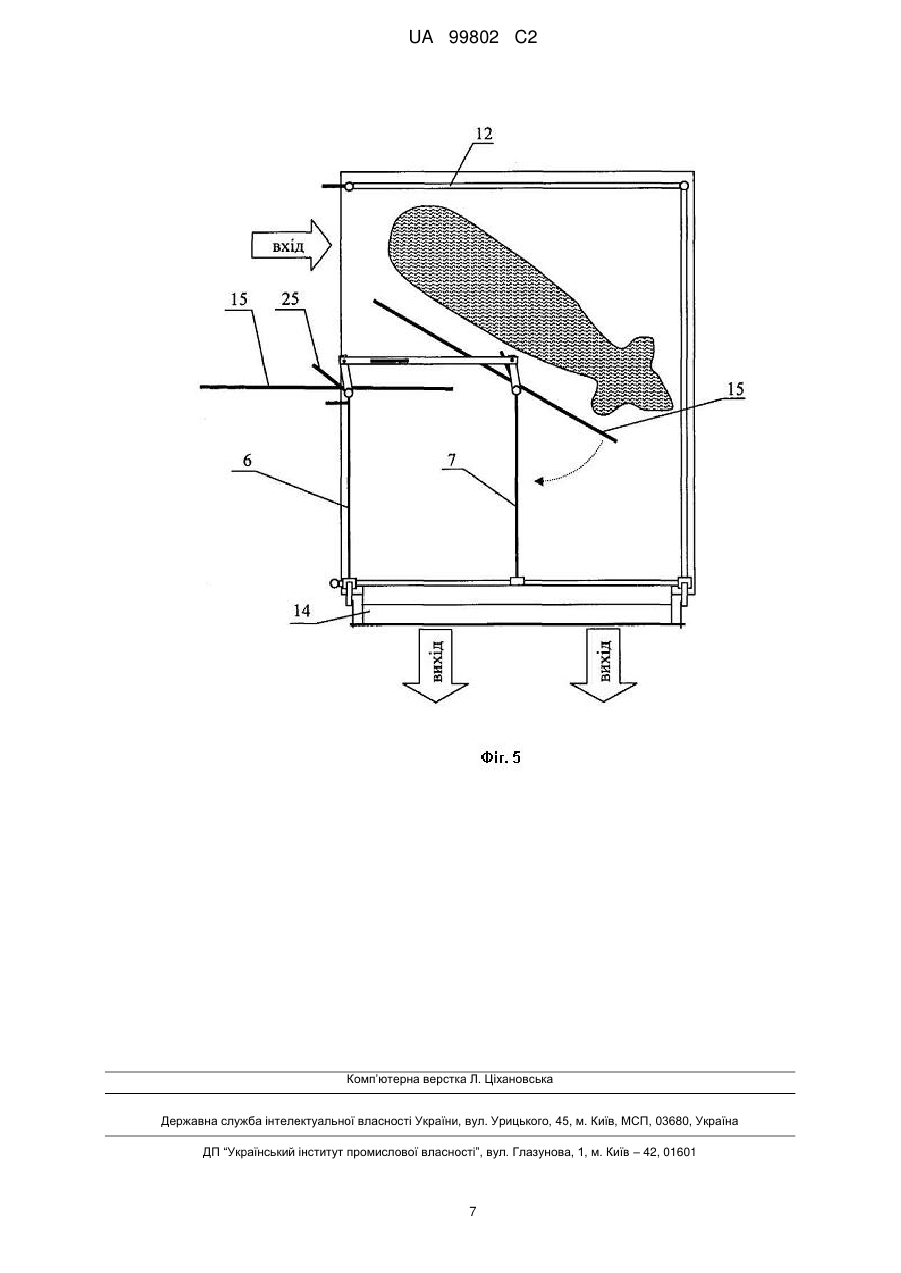

Реферат: Винахід належить до доїльної установки для овець, що складається з платформи, доїльного обладнання, випускних дверець, годівниці і паралельно розташованих доїльних станків з поворотними панелями, причому кожен станок в передній частині має також нерухоме бокове огородження, яке разом з поворотною панеллю утворює бокову стінку, а випускні дверці мають UA 99802 C2 (12) UA 99802 C2 горизонтальну вісь обертання і на них встановлена годівниця та пристрій автоматичної їх фіксації в закритому стані UA 99802 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільського господарства, зокрема до технічних засобів для доїння овець. Відомі доїльні установки для овець і кіз такі, як ЗДОУ-12, КАС-12, КАС-2×24, ДОК-7У, "Ротостал" [И. Горанов, К. Гаранічева. "Технологічні машинні комплекси у вівчарстві". М. 1987]; ДУО-24 [В.М. Соколов. Комплексная механизация овцеводства: Справочник. - М., 1987]; УДОФ24-1, УДО-Ф-12-1, "Westfalia Zandtechnik" [M.M. Луценко. 36. Вівчарство, № 31-32, 2005]; Модульна доїльна инсталеция за кози [Христо Събков, Иван Иванов, Георги Петров, Георги Узунов. // "Животновъдни науки". Софія, 2003 - № 6.]; Доїльні зали для овець і кіз компанії FLACO [http://molochka.com/rus/catalog/e/id/34]; Доїльні зали для кіз і овець [http://www.agro.transfaire.ru/2/1065]; Системи доїння кіз і овець [http://www.delaval.by/NR/rdonlyres/D2A5FC28-3174-40E5-8F7D-D3DB7E7943FF /17536/SheepsGoats.pdf]; "Асканія" [а.с. СРСР № 1512531, 1987 р.] та ін. Ці установки мають декілька станків для доїння, розташованих по боках траншеї доїльного залу або на платформі типу каруселі, станки оснащені доїльними апаратами, годівницями для концкормів, є молокопровід, ємкості для збору молока та інше доїльне обладнання. Вище згадані установки займають досить багато місця і призначені вони для обслуговування стад овець чисельністю більш 150 голів. Для малих ферм типу фермерських господарств ці установки економічно невигідні. Для фермерських господарств існує установка для доїння овець [патент UA № 51164 А] з одним станком для доїння на поворотній платформі і станком для попередньої фіксації тварин при продуктивності 47-50 гол./год. Недоліками установки є станки, які виготовлені з листової сталі, що створює замкнутий простір для тварини та стресові явища і потребує значно більш часу для їх привчання до машинного доїння при високій металоємкості установки 2,97 кг/гол/год. За прототип винаходу, що пропонується, можна прийняти установку для доїння овець УДОФ-24-1, яка є аналогом за принципом розміщення станків. Установка для доїння овець УДО-Ф24-1 складається з двосекційної платформи на 24 станка, розташованих паралельно один другому по 12 з боків траншеї доїльного залу, і напівавтоматичним фіксуванням та розфіксуванням тварин, двох поздовжніх годівниць, комплекту доїльного обладнання, до якого входить 12 апаратів і 6 доїльних відер, вакуумна установка, вакуумпровiд з вакуумметром, арматурою та вакуумрегулятором і обладнання для промивання доїльної системи. Недоліками цієї установки є невдосконаленість конструкції фіксації в станках, а саме поворотні панелі не виключають можливості попадання овець в сусідній станок або ж повернення їх знову в прохід, що затримує заповнення тваринами доїльної установки i створює стресові явища, крім цього вона досить велика і дорога для малих ферм. В основу винаходу поставлена задача розробити малогабаритну доїльну установку для овець, з низькою металоємкістю, простою за конструкцією, яка б забезпечувала швидке привчання овець для машинного доїння, поточність доїння, достатньо високу продуктивність при мінімальних затратах праці і була б економічно вигідна для малих вівцеферм. Поставлена задача досягається тим, що нами розроблено доїльну установку з двома паралельно розташованими станками, що мають поворотні панелі, які забезпечують не тільки розподіл тварин при заповнені станків, а й надійну фіксацію їх для доїння. Конструкція установки забезпечує одночасний вихід овець після доїння із станків безпосередньо в загін, при цьому тварина не робить додаткових поворотів. Винахід пояснюється кресленнями, де на фіг. 1 показано загальний вигляд установки для доїння овець (доїльне обладнання не показано); на фіг. 2 зображено позицію поворотних панелей після заходу овець у станки; на фіг. 3 поворотні панелі показані у положенні для впуску тварин; на фіг. 4 представлено шарнірно паралелограмну підвіску годівниці; на фіг. 5 показаний вигляд установки зверху. Запропонована установка складається з дерев'яної платформи 1 на якій за допомогою стійок 2, 3, 4 і 5 встановлено нерухомі бокові огородження 6 i 7, стійок 8 і 9 - бокову стінку 10, стійок 9 і 11 - задню стінку 12, випускних дверець 13 з годівницею 14. Задня стінка, бокова стінка нерухомі бокові огородження і випускні дверці утворюють доїльні станки. Кожен станок має решітчасту поворотну панель 15. Випускні дверці 13 мають горизонтальну вісь повороту 16, що обертається в нерухомих кронштейнах 17 стійок 5, 4 і 8 за допомогою важеля 18. На стійці 11 та на боковому огородженні 6 є кронштейни 19 та 20 для приєднання установки до коридору для впуску тварин. Кронштейн 20 одночасно слугує обмежувачем ходу важеля 18. Фіксація дверець 13 в закритому стані здійснюється за допомогою клямки, що складається з шарнірно прикріпленого до них важеля 21 з противагою 22 та фіксатора 23, який знаходиться на стійці 4. Хід важеля 21 обмежується упором 24, встановленого на стійці 5. Поворотні панелі 15 1 UA 99802 C2 5 10 15 20 25 30 35 обертаються на стійках 2 і 3 та мають важелі 25 для встановлення їх в позицію для впуску тварин, в цій позиції одна панель 15 утворює між боковою стінкою 10, а друга - між стійкою 3 щілини шириною, що дорівнює 1/3 ширини станка (трохи більше ширини голови вівці). Механізм повертання поворотних панелей в позицію для впуску тварин складається з тяги 26 зі скобою 27, шарнірно з'єднаної з поворотними кронштейнами 28, що мають штовхачі 29 і обертаються на стійках 2 і 3. Годівниця 14 шарнірно приєднана задньою частиною до нижніх кронштейнів 30, що знаходяться на дверцях. Передня частина годівниці шарнірно з'єднана з тягами 31, які в свою чергу шарнірно приєднані до верхніх нерухомих кронштейнів 17, встановлених на стійках 5 і 8. Лінії ab, be, cd та ad, що з'єднують шарніри підвіски годівниці, утворюють паралелограм. Установка оснащується серійним доїльним обладнанням. Доїльна установка працює таким чином. Помічник дояра засипає порцію корму в годівницю 14 і встановлює поворотні панелі 15 паралельно задній стінці 12 доїльної установки. Для цього він переміщує за скобу 27 тягу 26, при цьому штовхачі 29 натискують на важелі 25, які повертають панелі 15. Овець запускають у вузький коридор, що приєднується до доїльної установки. Вхід до першого доїльного станка перекритий поворотними панелями, тому вівця проходить далі до другого станка, де між панеллю 15 і боковою стінкою 10 є щілина. Вівця проходить в цю щілину до годівниці, повертаючи своїм тулубом поворотну панель цього станка так, що вона стає паралельно боковій стінці станка, а вівця відгороджується таким чином панеллю від вівці, що йде слідом за нею. При цьому ця поворотна панель відкриває таку ж щілину для проходу другої вівці в сусідній (перший) станок. Друга вівця так само проходить через щілину до годівниці в перший станок і відгороджується панеллю від наступних овець. Дояр через проміжок між прутками задньої стінки 12 підключає до овець доїльні стакани і відбувається процес доїння обох овець. По закінченню доїння помічник дояра натискує ногою на важіль 21 клямки до упора 24, розфіксовуючи випускні дверці 13, а рукою за допомогою важеля 18 повертає їх в позицію для випуску овець. Вівці виходять із станків під піднятими дверцями і годівницею в загін для видоєних овець. Так як годівниця є стороною (dc) паралелограма підвіски, а протилежна їй сторона його (ab) нерухома (верхній кронштейн), то годівниця при переміщенні її вверх зберігає горизонтальний стан і корм з неї не висипається. Після виходу овець помічник дояра закриває дверці і вони автоматично фіксуються в закритому стані клямкою. Корм досипається (при необхідності) в годівницю, а поворотні панелі знову встановлюють у позицію для впуску до станків наступних овець, і процес повторюється. Решітчасті панелі і бокові стінки установки сприяють безбоязному (без стресовому) заходу овець в доїльні станки з наступною їх самофіксацією в станках, тварина не усвідомлює себе закритою в замкнутому просторі, чим забезпечується технологічність процесу, а одночасний прямий вихід овець з станків скорочує час вивільнення станків. Привчання овець до машинного доїння відбувається скоріше ніж в існуючих установках. Запропонована установка малогабаритна, має низьку металоємкість, проста за конструкцією (виготовлення її можливе у будь-якій майстерні), відповідає вимогам малих фермерських господарств. Ця установка може бути успішно використана і для проведення штучного осіменіння. 40 ФОРМУЛА ВИНАХОДУ 45 50 1. Доїльна установка для овець, що складається з платформи, доїльного обладнання, випускних дверець, годівниці і паралельно розташованих доїльних станків з поворотними панелями, яка відрізняється тим, що кожен станок в передній частині має також нерухоме бокове огородження, яке разом з поворотною панеллю утворює бокову стінку, а випускні дверці мають горизонтальну вісь обертання і на них встановлена годівниця та пристрій автоматичної їх фіксації в закритому стані. 2. Установка за п. 1, яка відрізняється тим, що нерухоме бокове огородження дорівнює 1/3 довжини станка. 3. Установка за п. 1, яка відрізняється тим, годівниця приєднана до дверець шарнірно паралелограмною системою підвіски. 2 UA 99802 C2 3 UA 99802 C2 4 UA 99802 C2 5 UA 99802 C2 6 UA 99802 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
