Гідравлічний з’єднувальний шарнірний пристрій та його застосування з радіатором

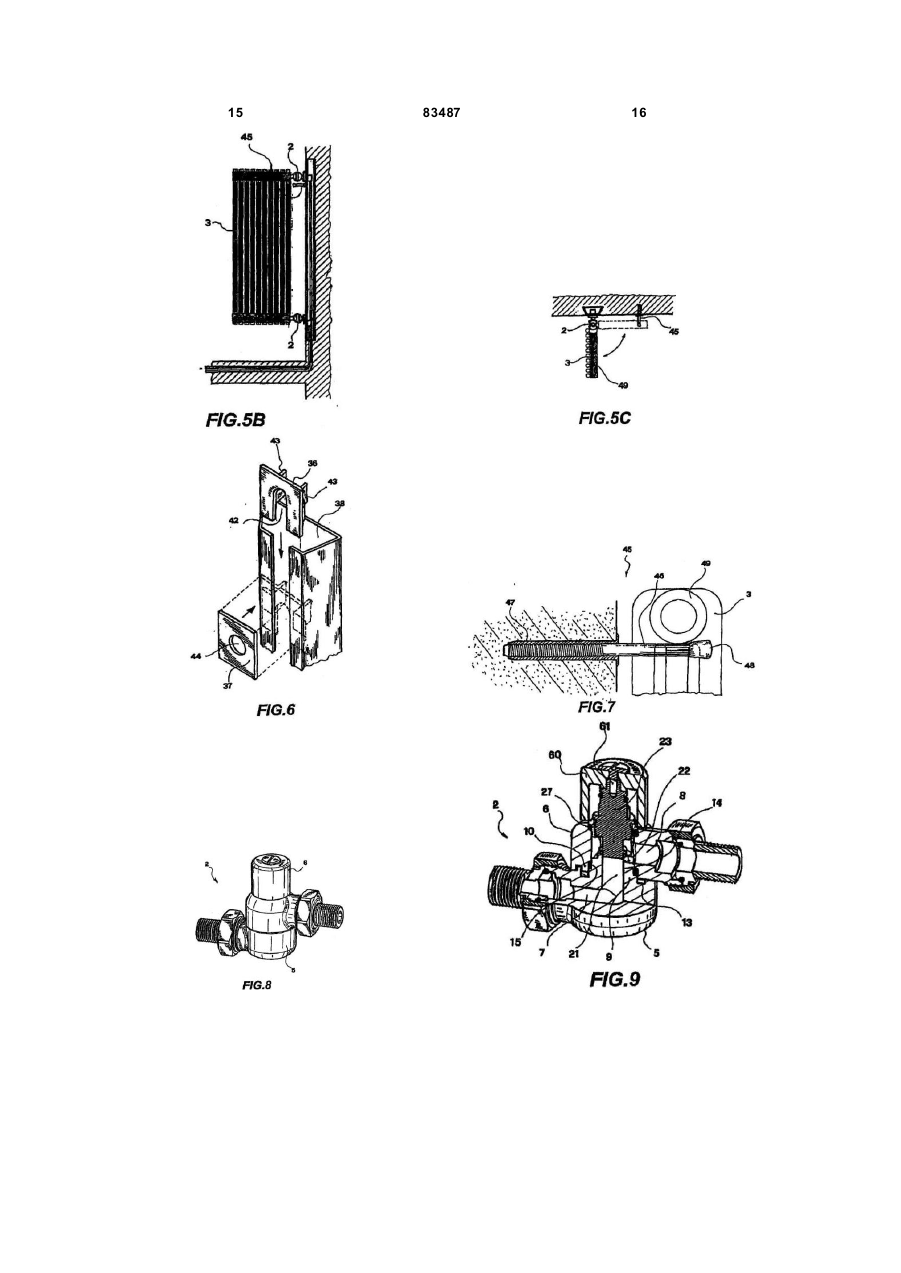

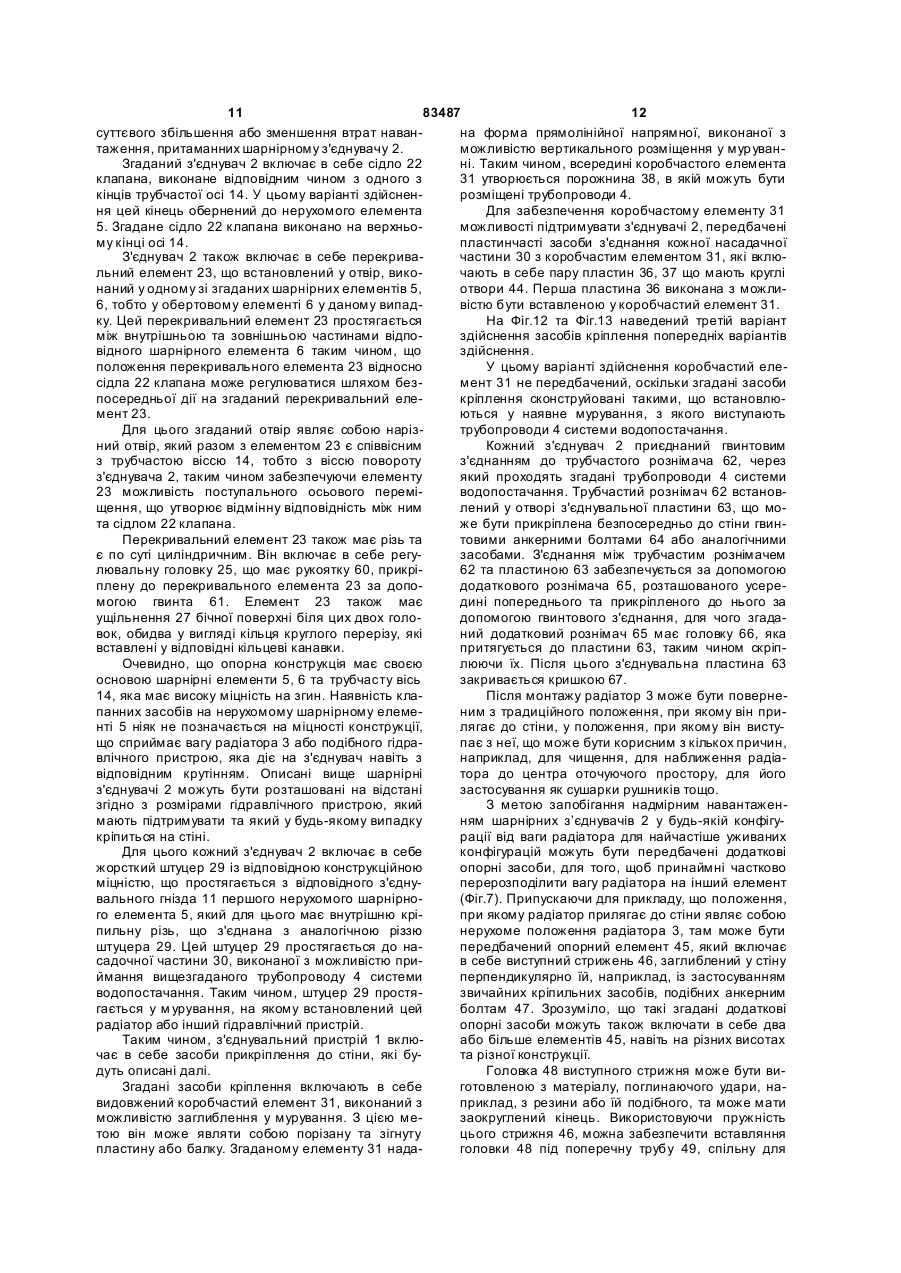

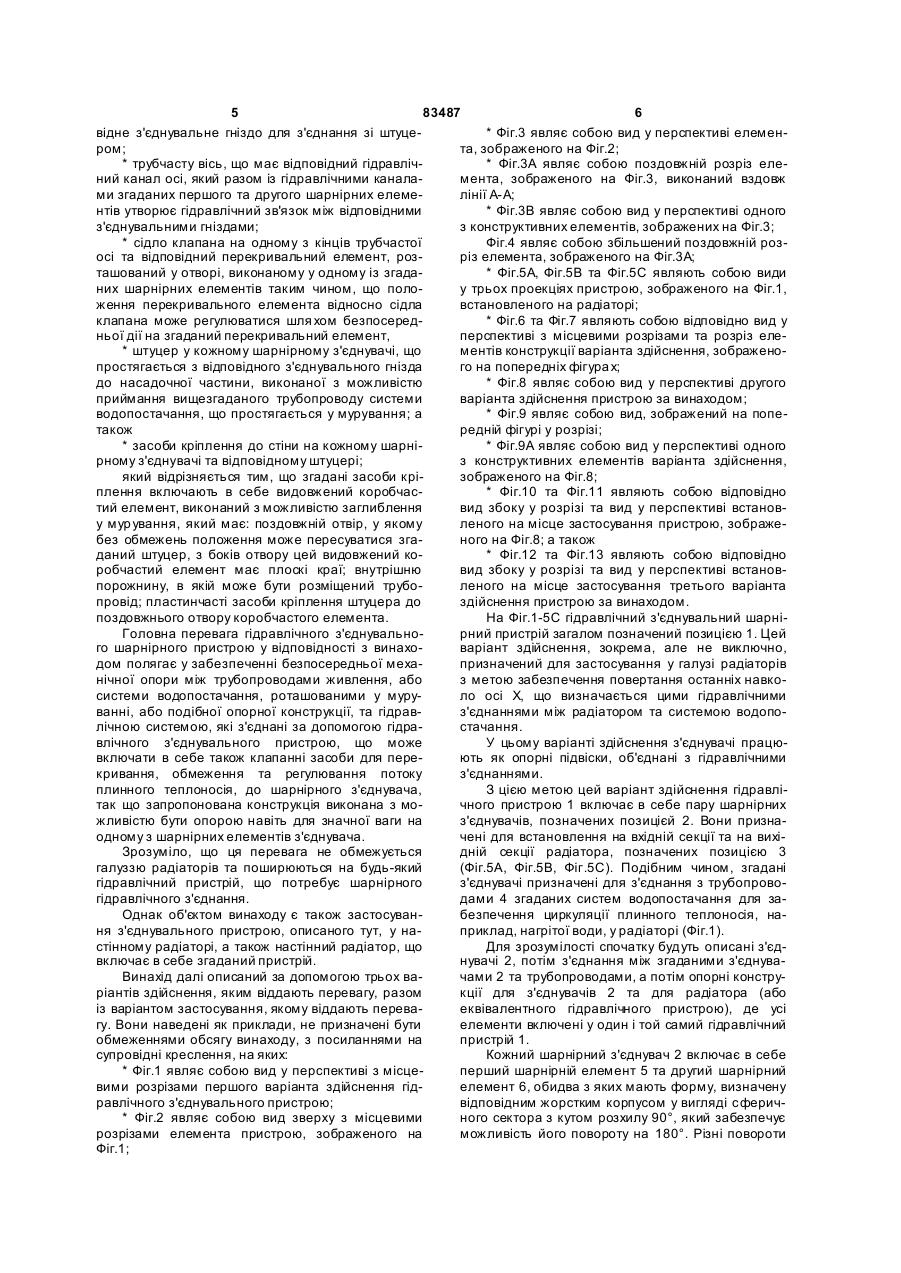

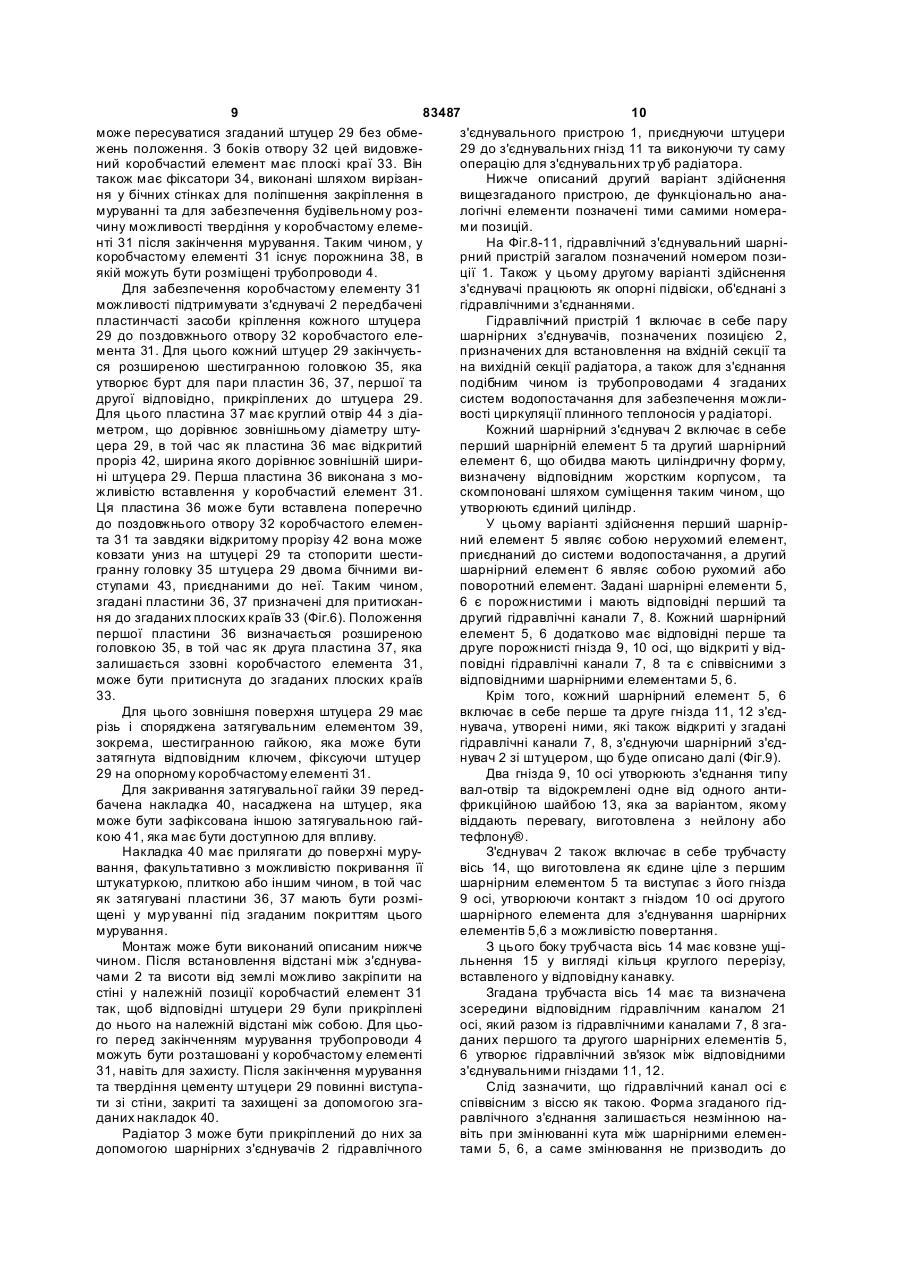

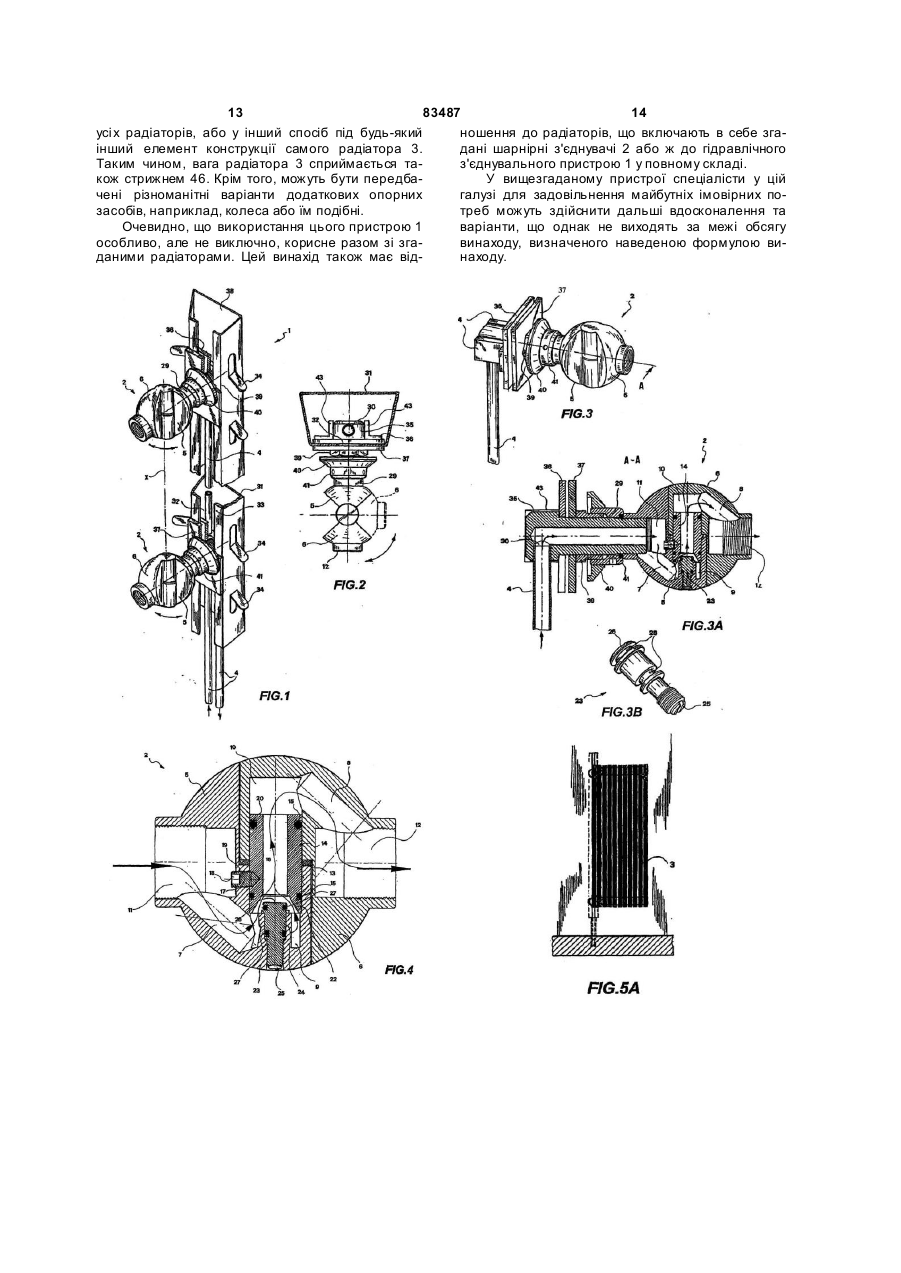

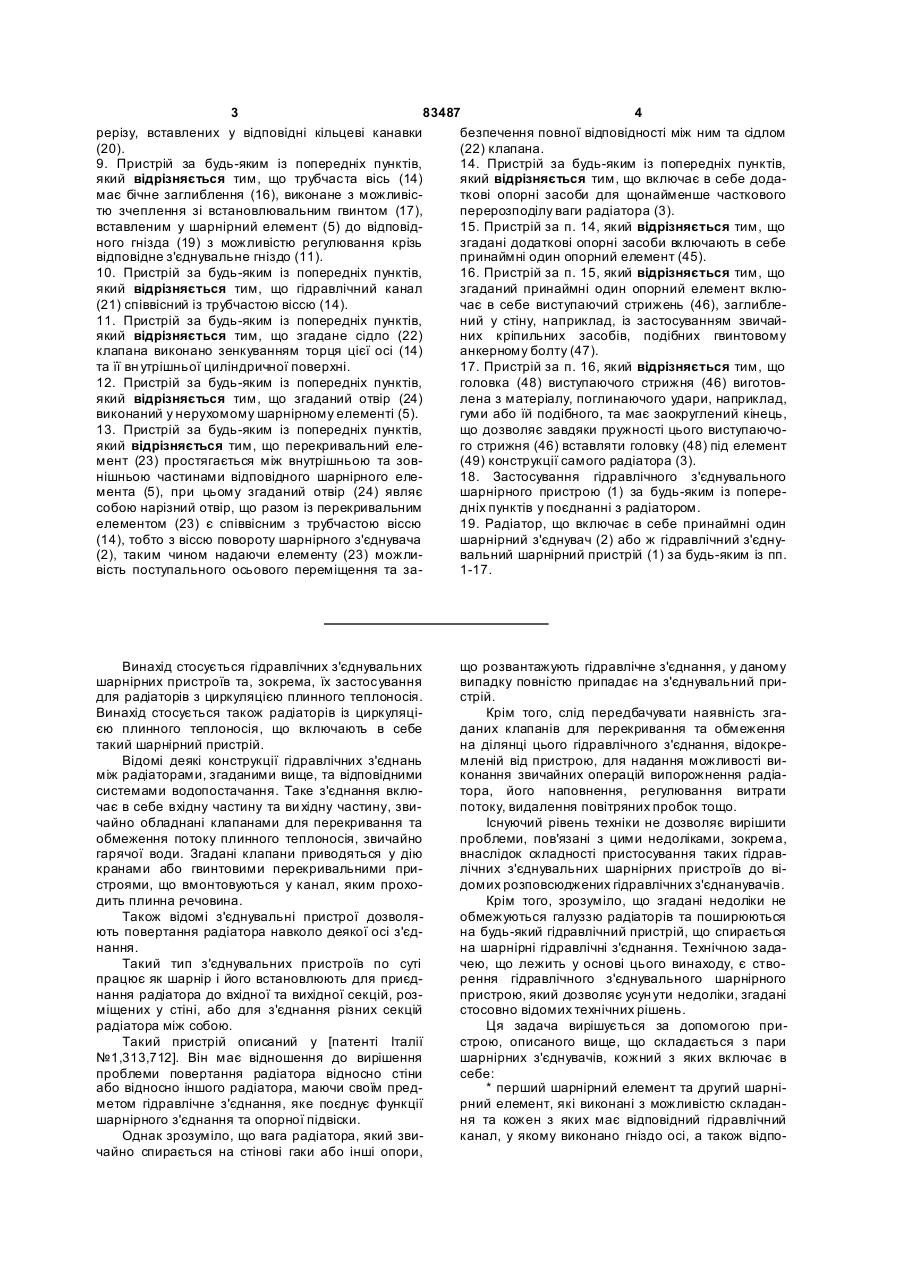

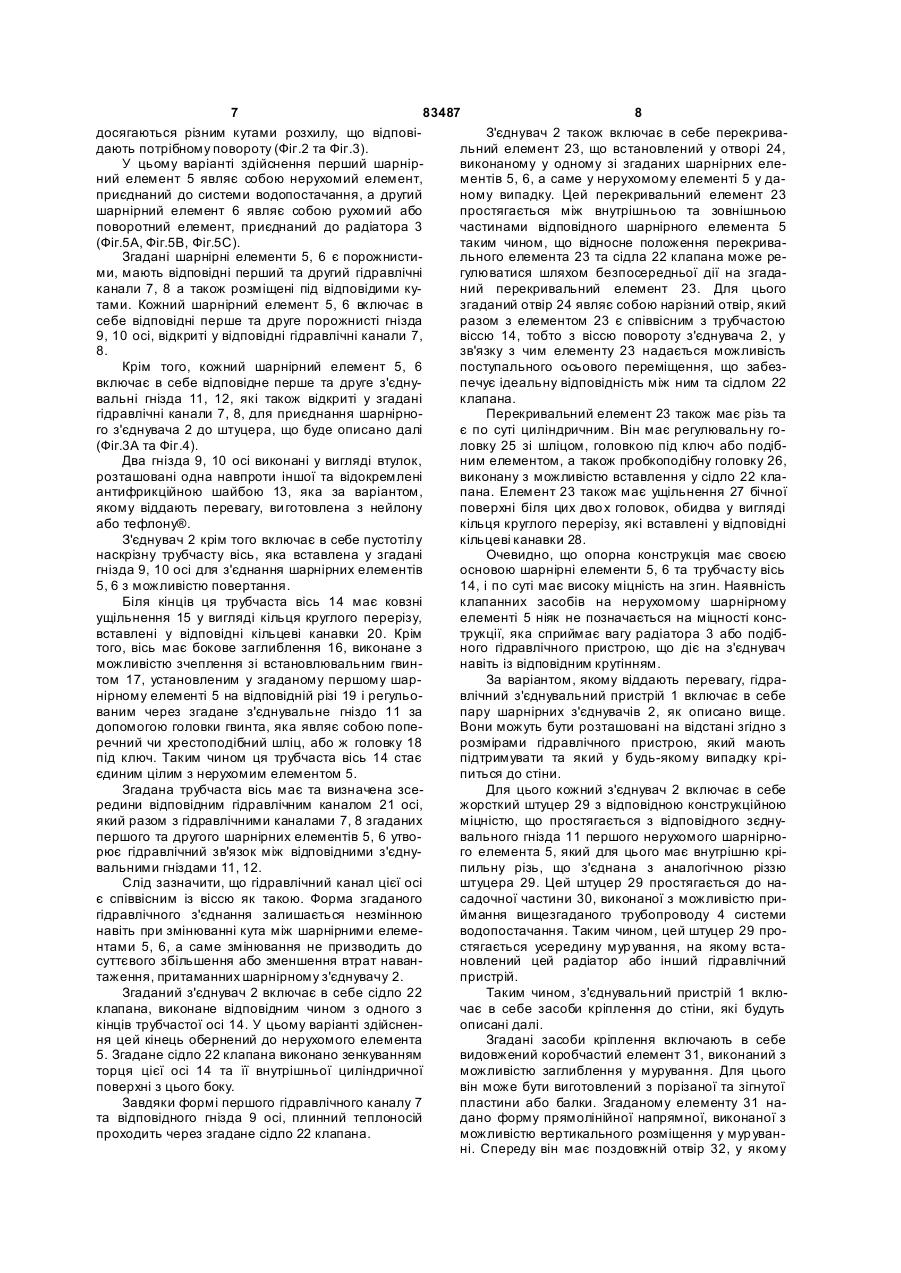

1. Гідравлічний з'єднувальний шарнірний пристрій (1), що має пару шарнірних з'єднувачів (2), кожен з яких включає в себе: - перший шарнірний елемент (5) та другий шарнірний елемент (6), які виконані з можливістю складання та кожен з яких має відповідний гідравлічний канал (7, 8), у якому виконано гніздо (9, 10) осі, а також відповідне з'єднувальне гніздо (11, 12) для з'єднання зі штуцером, - тр убчасту вісь (14), що має відповідний гідравлічний канал (21) осі, який разом із гідравлічними каналами (7, 8) згаданих першого та другого шарнірних елементів (5, 6) утворює гідравлічний зв'язок між відповідними з'єднувальними гніздами (11, 12), - сідло (22) клапана на одному з кінців згаданої трубчасто ї осі (14) та відповідний перекривальний елемент (23), розташований у отворі (24), виконаному в одному зі згаданих шарнірних елементів (5, 6) таким чином, що положення перекривального елемента (23) відносно сідла (22) клапана може регулюватися шляхом безпосередньої дії на згаданий перекривальний - штуцер (29) елемент (23), у кожному шарнірному з'єднувачі (2), що простягається з відповідного з'єднувального гнізда (11) до насадкової частини (30), виконаної з можливістю приймання вищезгаданого трубопро 2 (19) 1 3 83487 4 рерізу, вставлених у відповідні кільцеві канавки безпечення повної відповідності між ним та сідлом (20). (22) клапана. 9. Пристрій за будь-яким із попередніх пунктів, 14. Пристрій за будь-яким із попередніх пунктів, який відрізняється тим, що трубчаста вісь (14) який відрізняється тим, що включає в себе додамає бічне заглиблення (16), виконане з можливісткові опорні засоби для щонайменше часткового тю зчеплення зі встановлювальним гвинтом (17), перерозподілу ваги радіатора (3). вставленим у шарнірний елемент (5) до відповід15. Пристрій за п. 14, який відрізняється тим, що ного гнізда (19) з можливістю регулювання крізь згадані додаткові опорні засоби включають в себе відповідне з'єднувальне гніздо (11). принаймні один опорний елемент (45). 10. Пристрій за будь-яким із попередніх пунктів, 16. Пристрій за п. 15, який відрізняється тим, що який відрізняється тим, що гідравлічний канал згаданий принаймні один опорний елемент вклю(21) співвісний із трубчастою віссю (14). чає в себе виступаючий стрижень (46), заглибле11. Пристрій за будь-яким із попередніх пунктів, ний у стіну, наприклад, із застосуванням звичайякий відрізняється тим, що згадане сідло (22) них кріпильних засобів, подібних гвинтовому клапана виконано зенкуванням торця цієї осі (14) анкерному болту (47). та її вн утрішньої циліндричної поверхні. 17. Пристрій за п. 16, який відрізняється тим, що 12. Пристрій за будь-яким із попередніх пунктів, головка (48) виступаючого стрижня (46) виготовякий відрізняється тим, що згаданий отвір (24) лена з матеріалу, поглинаючого удари, наприклад, виконаний у нерухомому шарнірному елементі (5). гуми або їй подібного, та має заокруглений кінець, 13. Пристрій за будь-яким із попередніх пунктів, що дозволяє завдяки пружності цього виступаючоякий відрізняється тим, що перекривальний елего стрижня (46) вставляти головку (48) під елемент мент (23) простягається між внутрішньою та зов(49) конструкції самого радіатора (3). нішньою частинами відповідного шарнірного еле18. Застосування гідравлічного з'єднувального мента (5), при цьому згаданий отвір (24) являє шарнірного пристрою (1) за будь-яким із попересобою нарізний отвір, що разом із перекривальним дніх пунктів у поєднанні з радіатором. елементом (23) є співвісним з трубчастою віссю 19. Радіатор, що включає в себе принаймні один (14), тобто з віссю повороту шарнірного з'єднувача шарнірний з'єднувач (2) або ж гідравлічний з'єдну(2), таким чином надаючи елементу (23) можливальний шарнірний пристрій (1) за будь-яким із пп. вість поступального осьового переміщення та за1-17. Винахід стосується гідравлічних з'єднувальних шарнірних пристроїв та, зокрема, їх застосування для радіаторів з циркуляцією плинного теплоносія. Винахід стосується також радіаторів із циркуляцією плинного теплоносія, що включають в себе такий шарнірний пристрій. Відомі деякі конструкції гідравлічних з'єднань між радіаторами, згаданими вище, та відповідними системами водопостачання. Таке з'єднання включає в себе вхідну частину та ви хідну частину, звичайно обладнані клапанами для перекривання та обмеження потоку плинного теплоносія, звичайно гарячої води. Згадані клапани приводяться у дію кранами або гвинтовими перекривальними пристроями, що вмонтовуються у канал, яким проходить плинна речовина. Також відомі з'єднувальні пристрої дозволяють повертання радіатора навколо деякої осі з'єднання. Такий тип з'єднувальних пристроїв по суті працює як шарнір і його встановлюють для приєднання радіатора до вхідної та вихідної секцій, розміщених у стіні, або для з'єднання різних секцій радіатора між собою. Такий пристрій описаний у [патенті Італії №1,313,712]. Він має відношення до вирішення проблеми повертання радіатора відносно стіни або відносно іншого радіатора, маючи своїм предметом гідравлічне з'єднання, яке поєднує функції шарнірного з'єднання та опорної підвіски. Однак зрозуміло, що вага радіатора, який звичайно спирається на стінові гаки або інші опори, що розвантажують гідравлічне з'єднання, у даному випадку повністю припадає на з'єднувальний пристрій. Крім того, слід передбачувати наявність згаданих клапанів для перекривання та обмеження на ділянці цього гідравлічного з'єднання, відокремленій від пристрою, для надання можливості виконання звичайних операцій випорожнення радіатора, його наповнення, регулювання витрати потоку, видалення повітряних пробок тощо. Існуючий рівень техніки не дозволяє вирішити проблеми, пов'язані з цими недоліками, зокрема, внаслідок складності пристосування таких гідравлічних з'єднувальних шарнірних пристроїв до відомих розповсюджених гідравлічних з'єднанувачів. Крім того, зрозуміло, що згадані недоліки не обмежуються галуззю радіаторів та поширюються на будь-який гідравлічний пристрій, що спирається на шарнірні гідравлічні з'єднання. Технічною задачею, що лежить у основі цього винаходу, є створення гідравлічного з'єднувального шарнірного пристрою, який дозволяє усун ути недоліки, згадані стосовно відомих технічних рішень. Ця задача вирішується за допомогою пристрою, описаного вище, що складається з пари шарнірних з'єднувачів, кожний з яких включає в себе: * перший шарнірний елемент та другий шарнірний елемент, які виконані з можливістю складання та кожен з яких має відповідний гідравлічний канал, у якому виконано гніздо осі, а також відпо 5 83487 6 відне з'єднувальне гніздо для з'єднання зі штуце* Фіг.3 являє собою вид у перспективі елеменром; та, зображеного на Фіг.2; * трубчасту вісь, що має відповідний гідравліч* Фіг.3А являє собою поздовжній розріз елений канал осі, який разом із гідравлічними каналамента, зображеного на Фіг.3, виконаний вздовж ми згаданих першого та другого шарнірних елемелінії А-А; нтів утворює гідравлічний зв'язок між відповідними * Фіг.3В являє собою вид у перспективі одного з'єднувальними гніздами; з конструктивних елементів, зображених на Фіг.3; * сідло клапана на одному з кінців трубчастої Фіг.4 являє собою збільшений поздовжній розосі та відповідний перекривальний елемент, розріз елемента, зображеного на Фіг.3А; ташований у отворі, виконаному у одному із згада* Фіг.5А, Фіг.5В та Фіг.5С являють собою види них шарнірних елементів таким чином, що полоу трьох проекціях пристрою, зображеного на Фіг.1, ження перекривального елемента відносно сідла встановленого на радіаторі; клапана може регулюватися шля хом безпосеред* Фіг.6 та Фіг.7 являють собою відповідно вид у ньої дії на згаданий перекривальний елемент, перспективі з місцевими розрізами та розріз еле* штуцер у кожному шарнірному з'єднувачі, що ментів конструкції варіанта здійснення, зображенопростягається з відповідного з'єднувального гнізда го на попередніх фігура х; до насадочної частини, виконаної з можливістю * Фіг.8 являє собою вид у перспективі другого приймання вищезгаданого трубопроводу системи варіанта здійснення пристрою за винаходом; водопостачання, що простягається у мурування; а * Фіг.9 являє собою вид, зображений на попетакож редній фігурі у розрізі; * засоби кріплення до стіни на кожному шарні* Фіг.9А являє собою вид у перспективі одного рному з'єднувачі та відповідному штуцері; з конструктивних елементів варіанта здійснення, який відрізняється тим, що згадані засоби крізображеного на Фіг.8; плення включають в себе видовжений коробчас* Фіг.10 та Фіг.11 являють собою відповідно тий елемент, виконаний з можливістю заглиблення вид збоку у розрізі та вид у перспективі встанову мур ування, який має: поздовжній отвір, у якому леного на місце застосування пристрою, зображебез обмежень положення може пересуватися зганого на Фіг.8; а також даний штуцер, з боків отвору цей видовжений ко* Фіг.12 та Фіг.13 являють собою відповідно робчастий елемент має плоскі краї; внутрішню вид збоку у розрізі та вид у перспективі встановпорожнину, в якій може бути розміщений труболеного на місце застосування третього варіанта провід; пластинчасті засоби кріплення штуцера до здійснення пристрою за винаходом. поздовжнього отвору коробчастого елемента. На Фіг.1-5С гідравлічний з'єднувальний шарніГоловна перевага гідравлічного з'єднувальнорний пристрій загалом позначений позицією 1. Цей го шарнірного пристрою у відповідності з винаховаріант здійснення, зокрема, але не виключно, дом полягає у забезпеченні безпосередньої мехапризначений для застосування у галузі радіаторів нічної опори між трубопроводами живлення, або з метою забезпечення повертання останніх навкосистеми водопостачання, роташованими у муруло осі X, що визначається цими гідравлічними ванні, або подібної опорної конструкції, та гідравз'єднаннями між радіатором та системою водополічною системою, які з'єднані за допомогою гідрастачання. влічного з'єднувального пристрою, що може У цьому варіанті здійснення з'єднувачі працювключати в себе також клапанні засоби для переють як опорні підвіски, об'єднані з гідравлічними кривання, обмеження та регулювання потоку з'єднаннями. плинного теплоносія, до шарнірного з'єднувача, З цією метою цей варіант здійснення гідравлітак що запропонована конструкція виконана з мочного пристрою 1 включає в себе пару шарнірних жливістю бути опорою навіть для значної ваги на з'єднувачів, позначених позицієй 2. Вони признаодному з шарнірних елементів з'єднувача. чені для встановлення на вхідній секції та на вихіЗрозуміло, що ця перевага не обмежується дній секції радіатора, позначених позицією 3 галуззю радіаторів та поширюються на будь-який (Фіг.5А, Фіг.5В, Фіг.5С). Подібним чином, згадані гідравлічний пристрій, що потребує шарнірного з'єднувачі призначені для з'єднання з трубопровогідравлічного з'єднання. дами 4 згаданих систем водопостачання для заОднак об'єктом винаходу є також застосуванбезпечення циркуляції плинного теплоносія, наня з'єднувального пристрою, описаного тут, у наприклад, нагрітої води, у радіаторі (Фіг.1). стінному радіаторі, а також настінний радіатор, що Для зрозумілості спочатку будуть описані з'єдвключає в себе згаданий пристрій. нувачі 2, потім з'єднання між згаданими з'єднуваВинахід далі описаний за допомогою трьох вачами 2 та трубопроводами, а потім опорні конструріантів здійснення, яким віддають перевагу, разом кції для з'єднувачів 2 та для радіатора (або із варіантом застосування, якому віддають переваеквівалентного гідравлічного пристрою), де усі гу. Вони наведені як приклади, не призначені бути елементи включені у один і той самий гідравлічний обмеженнями обсягу винаходу, з посиланнями на пристрій 1. супровідні креслення, на яких: Кожний шарнірний з'єднувач 2 включає в себе * Фіг.1 являє собою вид у перспективі з місцеперший шарнірній елемент 5 та другий шарнірний вими розрізами першого варіанта здійснення гіделемент 6, обидва з яких мають форму, визначену равлічного з'єднувального пристрою; відповідним жорстким корпусом у вигляді сферич* Фіг.2 являє собою вид зверху з місцевими ного сектора з кутом розхилу 90°, який забезпечує розрізами елемента пристрою, зображеного на можливість його повороту на 180°. Різні повороти Фіг.1; 7 83487 8 досягаються різним кутами розхилу, що відповіЗ'єднувач 2 також включає в себе перекривадають потрібному повороту (Фіг.2 та Фіг.3). льний елемент 23, що встановлений у отворі 24, У цьому варіанті здійснення перший шарнірвиконаному у одному зі згаданих шарнірних елений елемент 5 являє собою нерухомий елемент, ментів 5, 6, а саме у нерухомому елементі 5 у даприєднаний до системи водопостачання, а другий ному випадку. Цей перекривальний елемент 23 шарнірний елемент 6 являє собою рухомий або простягається між внутрішньою та зовнішньою поворотний елемент, приєднаний до радіатора 3 частинами відповідного шарнірного елемента 5 (Фіг.5А, Фіг.5В, Фіг.5С). таким чином, що відносне положення перекриваЗгадані шарнірні елементи 5, 6 є порожнистильного елемента 23 та сідла 22 клапана може реми, мають відповідні перший та другий гідравлічні гулюватися шляхом безпосередньої дії на згадаканали 7, 8 а також розміщені під відповідими куний перекривальний елемент 23. Для цього тами. Кожний шарнірний елемент 5, 6 включає в згаданий отвір 24 являє собою нарізний отвір, який себе відповідні перше та друге порожнисті гнізда разом з елементом 23 є співвісним з трубчастою 9, 10 осі, відкриті у відповідні гідравлічні канали 7, віссю 14, тобто з віссю повороту з'єднувача 2, у 8. зв'язку з чим елементу 23 надається можливість Крім того, кожний шарнірний елемент 5, 6 поступального осьового переміщення, що забезвключає в себе відповідне перше та друге з'єднупечує ідеальну відповідність між ним та сідлом 22 вальні гнізда 11, 12, які також відкриті у згадані клапана. гідравлічні канали 7, 8, для приєднання шарнірноПерекривальний елемент 23 також має різь та го з'єднувача 2 до штуцера, що буде описано далі є по суті циліндричним. Він має регулювальну го(Фіг.3А та Фіг.4). ловку 25 зі шліцом, головкою під ключ або подібДва гнізда 9, 10 осі виконані у вигляді втулок, ним елементом, а також пробкоподібну головку 26, розташовані одна навпроти іншої та відокремлені виконану з можливістю вставлення у сідло 22 клаантифрикційною шайбою 13, яка за варіантом, пана. Елемент 23 також має ущільнення 27 бічної якому віддають перевагу, ви готовлена з нейлону поверхні біля цих дво х головок, обидва у вигляді або тефлону®. кільця круглого перерізу, які вставлені у відповідні З'єднувач 2 крім того включає в себе пустотілу кільцеві канавки 28. наскрізну трубчасту вісь, яка вставлена у згадані Очевидно, що опорна конструкція має своєю гнізда 9, 10 осі для з'єднання шарнірних елементів основою шарнірні елементи 5, 6 та трубчасту вісь 5, 6 з можливістю повертання. 14, і по суті має високу міцність на згин. Наявність Біля кінців ця трубчаста вісь 14 має ковзні клапанних засобів на нерухомому шарнірному ущільнення 15 у вигляді кільця круглого перерізу, елементі 5 ніяк не позначається на міцності консвставлені у відповідні кільцеві канавки 20. Крім трукції, яка сприймає вагу радіатора 3 або подібтого, вісь має бокове заглиблення 16, виконане з ного гідравлічного пристрою, що діє на з'єднувач можливістю зчеплення зі встановлювальним гвиннавіть із відповідним крутінням. том 17, установленим у згаданому першому шарЗа варіантом, якому віддають перевагу, гідранірному елементі 5 на відповідній різі 19 і регульовлічний з'єднувальний пристрій 1 включає в себе ваним через згадане з'єднувальне гніздо 11 за пару шарнірних з'єднувачів 2, як описано вище. допомогою головки гвинта, яка являє собою попеВони можуть бути розташовані на відстані згідно з речний чи хрестоподібний шліц, або ж головку 18 розмірами гідравлічного пристрою, який мають під ключ. Таким чином ця трубчаста вісь 14 стає підтримувати та який у будь-якому випадку крієдиним цілим з нерухомим елементом 5. питься до стіни. Згадана трубчаста вісь має та визначена зсеДля цього кожний з'єднувач 2 включає в себе редини відповідним гідравлічним каналом 21 осі, жорсткий штуцер 29 з відповідною конструкційною який разом з гідравлічними каналами 7, 8 згаданих міцністю, що простягається з відповідного зєднупершого та другого шарнірних елементів 5, 6 утвовального гнізда 11 першого нерухомого шарнірнорює гідравлічний зв'язок між відповідними з'єднуго елемента 5, який для цього має внутрішню крівальними гніздами 11, 12. пильну різь, що з'єднана з аналогічною різзю Слід зазначити, що гідравлічний канал цієї осі штуцера 29. Цей штуцер 29 простягається до нає співвісним із віссю як такою. Форма згаданого садочної частини 30, виконаної з можливістю пригідравлічного з'єднання залишається незмінною ймання вищезгаданого трубопроводу 4 системи навіть при змінюванні кута між шарнірними елемеводопостачання. Таким чином, цей штуцер 29 пронтами 5, 6, а саме змінювання не призводить до стягається усередину мур ування, на якому встасуттєвого збільшення або зменшення втрат наванновлений цей радіатор або інший гідравлічний таження, притаманних шарнірному з'єднувачу 2. пристрій. Згаданий з'єднувач 2 включає в себе сідло 22 Таким чином, з'єднувальний пристрій 1 вклюклапана, виконане відповідним чином з одного з чає в себе засоби кріплення до стіни, які будуть кінців трубчастої осі 14. У цьому варіанті здійсненописані далі. ня цей кінець обернений до нерухомого елемента Згадані засоби кріплення включають в себе 5. Згадане сідло 22 клапана виконано зенкуванням видовжений коробчастий елемент 31, виконаний з торця цієї осі 14 та її внутрішньої циліндричної можливістю заглиблення у мурування. Для цього поверхні з цього боку. він може бути виготовлений з порізаної та зігнутої Завдяки формі першого гідравлічного каналу 7 пластини або балки. Згаданому елементу 31 ната відповідного гнізда 9 осі, плинний теплоносій дано форму прямолінійної напрямної, виконаної з проходить через згадане сідло 22 клапана. можливістю вертикального розміщення у мур уванні. Спереду він має поздовжній отвір 32, у якому 9 83487 10 може пересуватися згаданий штуцер 29 без обмез'єднувального пристрою 1, приєднуючи штуцери жень положення. З боків отвору 32 цей видовже29 до з'єднувальних гнізд 11 та виконуючи ту саму ний коробчастий елемент має плоскі краї 33. Він операцію для з'єднувальних тр уб радіатора. також має фіксатори 34, виконані шляхом вирізанНижче описаний другий варіант здійснення ня у бічних стінках для поліпшення закріплення в вищезгаданого пристрою, де функціонально анамуруванні та для забезпечення будівельному розлогічні елементи позначені тими самими номерачину можливості твердіння у коробчастому елемеми позицій. нті 31 після закінчення мурування. Таким чином, у На Фіг.8-11, гідравлічний з'єднувальний шарнікоробчастому елементі 31 існує порожнина 38, в рний пристрій загалом позначений номером позиякій можуть бути розміщені трубопроводи 4. ції 1. Також у цьому другому варіанті здійснення Для забезпечення коробчастому елементу 31 з'єднувачі працюють як опорні підвіски, об'єднані з можливості підтримувати з'єднувачі 2 передбачені гідравлічними з'єднаннями. пластинчасті засоби кріплення кожного штуцера Гідравлічний пристрій 1 включає в себе пару 29 до поздовжнього отвору 32 коробчастого елешарнірних з'єднувачів, позначених позицією 2, мента 31. Для цього кожний штуцер 29 закінчуєтьпризначених для встановлення на вхідній секції та ся розширеною шестигранною головкою 35, яка на вихідній секції радіатора, а також для з'єднання утворює бурт для пари пластин 36, 37, першої та подібним чином із трубопроводами 4 згаданих другої відповідно, прикріплених до штуцера 29. систем водопостачання для забезпечення можлиДля цього пластина 37 має круглий отвір 44 з діавості циркуляції плинного теплоносія у радіаторі. метром, що дорівнює зовнішньому діаметру штуКожний шарнірний з'єднувач 2 включає в себе цера 29, в той час як пластина 36 має відкритий перший шарнірній елемент 5 та другий шарнірний проріз 42, ширина якого дорівнює зовнішній шириелемент 6, що обидва мають циліндричну форму, ні штуцера 29. Перша пластина 36 виконана з мовизначену відповідним жорстким корпусом, та жливістю вставлення у коробчастий елемент 31. скомпоновані шляхом суміщення таким чином, що Ця пластина 36 може бути вставлена поперечно утворюють єдиний циліндр. до поздовжнього отвору 32 коробчастого елеменУ цьому варіанті здійснення перший шарнірта 31 та завдяки відкритому прорізу 42 вона може ний елемент 5 являє собою нерухомий елемент, ковзати униз на штуцері 29 та стопорити шестиприєднаний до системи водопостачання, а другий гранну головку 35 штуцера 29 двома бічними вишарнірний елемент 6 являє собою рухомий або ступами 43, приєднаними до неї. Таким чином, поворотний елемент. Задані шарнірні елементи 5, згадані пластини 36, 37 призначені для притискан6 є порожнистими і мають відповідні перший та ня до згаданих плоских країв 33 (Фіг.6). Положення другий гідравлічні канали 7, 8. Кожний шарнірний першої пластини 36 визначається розширеною елемент 5, 6 додатково має відповідні перше та головкою 35, в той час як друга пластина 37, яка друге порожнисті гнізда 9, 10 осі, що відкриті у відзалишається ззовні коробчастого елемента 31, повідні гідравлічні канали 7, 8 та є співвісними з може бути притиснута до згаданих плоских країв відповідними шарнірними елементами 5, 6. 33. Крім того, кожний шарнірний елемент 5, 6 Для цього зовнішня поверхня штуцера 29 має включає в себе перше та друге гнізда 11, 12 з'єдрізь і споряджена затягувальним елементом 39, нувача, утворені ними, які також відкриті у згадані зокрема, шестигранною гайкою, яка може бути гідравлічні канали 7, 8, з'єднуючи шарнірний з'єдзатягнута відповідним ключем, фіксуючи штуцер нувач 2 зі штуцером, що буде описано далі (Фіг.9). 29 на опорному коробчастому елементі 31. Два гнізда 9, 10 осі утворюють з'єднання типу Для закривання затягувальної гайки 39 передвал-отвір та відокремлені одне від одного антибачена накладка 40, насаджена на штуцер, яка фрикційною шайбою 13, яка за варіантом, якому може бути зафіксована іншою затягувальною гайвіддають перевагу, виготовлена з нейлону або кою 41, яка має бути доступною для впливу. тефлону®. Накладка 40 має прилягати до поверхні муруЗ'єднувач 2 також включає в себе трубчасту вання, факультативно з можливістю покривання її вісь 14, що виготовлена як єдине ціле з першим штукатуркою, плиткою або іншим чином, в той час шарнірним елементом 5 та виступає з його гнізда як затягувані пластини 36, 37 мають бути розмі9 осі, утворюючи контакт з гніздом 10 осі другого щені у мур уванні під згаданим покриттям цього шарнірного елемента для з'єднування шарнірних мурування. елементів 5,6 з можливістю повертання. Монтаж може бути виконаний описаним нижче З цього боку трубчаста вісь 14 має ковзне ущічином. Після встановлення відстані між з'єднувальнення 15 у вигляді кільця круглого перерізу, чами 2 та висоти від землі можливо закріпити на вставленого у відповідну канавку. стіні у належній позиції коробчастий елемент 31 Згадана трубчаста вісь 14 має та визначена так, щоб відповідні штуцери 29 були прикріплені зсередини відповідним гідравлічним каналом 21 до нього на належній відстані між собою. Для цьоосі, який разом із гідравлічними каналами 7, 8 згаго перед закінченням мурування трубопроводи 4 даних першого та другого шарнірних елементів 5, можуть бути розташовані у коробчастому елементі 6 утворює гідравлічний зв'язок між відповідними 31, навіть для захисту. Після закінчення мурування з'єднувальними гніздами 11, 12. та твердіння цементу штуцери 29 повинні виступаСлід зазначити, що гідравлічний канал осі є ти зі стіни, закриті та захищені за допомогою згаспіввісним з віссю як такою. Форма згаданого гідданих накладок 40. равлічного з'єднання залишається незмінною наРадіатор 3 може бути прикріплений до них за віть при змінюванні кута між шарнірними елемендопомогою шарнірних з'єднувачів 2 гідравлічного тами 5, 6, а саме змінювання не призводить до 11 83487 12 суттєвого збільшення або зменшення втрат наванна форма прямолінійної напрямної, виконаної з таження, притаманних шарнірному з'єднувачу 2. можливістю вертикального розміщення у мур уванЗгаданий з'єднувач 2 включає в себе сідло 22 ні. Таким чином, всередині коробчастого елемента клапана, виконане відповідним чином з одного з 31 утворюється порожнина 38, в якій можуть бути кінців трубчастої осі 14. У цьому варіанті здійсненрозміщені трубопроводи 4. ня цей кінець обернений до нерухомого елемента Для забезпечення коробчастому елементу 31 5. Згадане сідло 22 клапана виконано на верхньоможливості підтримувати з'єднувачі 2, передбачені му кінці осі 14. пластинчасті засоби з'єднання кожної насадачної З'єднувач 2 також включає в себе перекривачастини 30 з коробчастим елементом 31, які вклюльний елемент 23, що встановлений у отвір, викочають в себе пару пластин 36, 37 що мають круглі наний у одному зі згаданих шарнірних елементів 5, отвори 44. Перша пластина 36 виконана з можли6, тобто у обертовому елементі 6 у даному випадвістю бути вставленою у коробчастий елемент 31. ку. Цей перекривальний елемент 23 простягається На Фіг.12 та Фіг.13 наведений третій варіант між внутрішньою та зовнішньою частинами відпоздійснення засобів кріплення попередніх варіантів відного шарнірного елемента 6 таким чином, що здійснення. положення перекривального елемента 23 відносно У цьому варіанті здійснення коробчастий елесідла 22 клапана може регулюватися шляхом безмент 31 не передбачений, оскільки згадані засоби посередньої дії на згаданий перекривальний елекріплення сконструйовані такими, що встановлюмент 23. ються у наявне мурування, з якого виступають Для цього згаданий отвір являє собою нарізтрубопроводи 4 системи водопостачання. ний отвір, який разом з елементом 23 є співвісним Кожний з'єднувач 2 приєднаний гвинтовим з трубчастою віссю 14, тобто з віссю повороту з'єднанням до трубчастого рознімача 62, через з'єднувача 2, таким чином забезпечуючи елементу який проходять згадані трубопроводи 4 системи 23 можливість поступального осьового переміводопостачання. Трубчастий рознімач 62 встановщення, що утворює відмінну відповідність між ним лений у отворі з'єднувальної пластини 63, що мота сідлом 22 клапана. же бути прикріплена безпосередньо до стіни гвинПерекривальний елемент 23 також має різь та товими анкерними болтами 64 або аналогічними є по суті циліндричним. Він включає в себе регузасобами. З'єднання між трубчастим рознімачем лювальну головку 25, що має рукоятку 60, прикрі62 та пластиною 63 забезпечується за допомогою плену до перекривального елемента 23 за допододаткового рознімача 65, розташованого усеремогою гвинта 61. Елемент 23 також має дині попереднього та прикріпленого до нього за ущільнення 27 бічної поверхні біля цих двох голодопомогою гвинтового з'єднання, для чого згадавок, обидва у вигляді кільця круглого перерізу, які ний додатковий рознімач 65 має головку 66, яка вставлені у відповідні кільцеві канавки. притягується до пластини 63, таким чином скріпОчевидно, що опорна конструкція має своєю люючи їх. Після цього з'єднувальна пластина 63 основою шарнірні елементи 5, 6 та трубчасту вісь закривається кришкою 67. 14, яка має високу міцність на згин. Наявність клаПісля монтажу радіатор 3 може бути повернепанних засобів на нерухомому шарнірному елеменим з традиційного положення, при якому він принті 5 ніяк не позначається на міцності конструкції, лягає до стіни, у положення, при якому він вистущо сприймає вагу радіатора 3 або подібного гідрапає з неї, що може бути корисним з кількох причин, влічного пристрою, яка діє на з'єднувач навіть з наприклад, для чищення, для наближення радіавідповідним крутінням. Описані вище шарнірні тора до центра оточуючого простору, для його з'єднувачі 2 можуть бути розташовані на відстані застосування як сушарки рушників тощо. згідно з розмірами гідравлічного пристрою, який З метою запобігання надмірним навантаженмають підтримувати та який у будь-якому випадку ням шарнірних з’єднувачів 2 у будь-якій конфігукріпиться на стіні. рації від ваги радіатора для найчастіше уживаних Для цього кожний з'єднувач 2 включає в себе конфігурацій можуть бути передбачені додаткові жорсткий штуцер 29 із відповідною конструкційною опорні засоби, для того, щоб принаймні частково міцністю, що простягається з відповідного з'єднуперерозподілити вагу радіатора на інший елемент вального гнізда 11 першого нерухомого шарнірно(Фіг.7). Припускаючи для прикладу, що положення, го елемента 5, який для цього має внутрішню кріпри якому радіатор прилягає до стіни являє собою пильну різь, що з'єднана з аналогічною різзю нерухоме положення радіатора 3, там може бути штуцера 29. Цей штуцер 29 простягається до напередбачений опорний елемент 45, який включає садочної частини 30, виконаної з можливістю прив себе виступний стрижень 46, заглиблений у стіну ймання вищезгаданого трубопроводу 4 системи перпендикулярно їй, наприклад, із застосуванням водопостачання. Таким чином, штуцер 29 простязвичайних кріпильних засобів, подібних анкерним гається у м урування, на якому встановлений цей болтам 47. Зрозуміло, що такі згадані додаткові радіатор або інший гідравлічний пристрій. опорні засоби можуть також включати в себе два Таким чином, з'єднувальний пристрій 1 вклюабо більше елементів 45, навіть на різних висотах чає в себе засоби прикріплення до стіни, які бута різної конструкції. дуть описані далі. Головка 48 виступного стрижня може бути виЗгадані засоби кріплення включають в себе готовленою з матеріалу, поглинаючого удари, навидовжений коробчастий елемент 31, виконаний з приклад, з резини або їй подібного, та може мати можливістю заглиблення у мурування. З цією мезаокруглений кінець. Використовуючи пружність тою він може являти собою порізану та зігнуту цього стрижня 46, можна забезпечити вставляння пластину або балку. Згаданому елементу 31 надаголовки 48 під поперечну трубу 49, спільну для 13 83487 14 усі х радіаторів, або у інший спосіб під будь-який ношення до радіаторів, що включають в себе згаінший елемент конструкції самого радіатора 3. дані шарнірні з'єднувачі 2 або ж до гідравлічного Таким чином, вага радіатора 3 сприймається таз'єднувального пристрою 1 у повному складі. кож стрижнем 46. Крім того, можуть бути передбаУ вищезгаданому пристрої спеціалісти у цій чені різноманітні варіанти додаткових опорних галузі для задовільнення майбутніх імовірних позасобів, наприклад, колеса або їм подібні. треб можуть здійснити дальші вдосконалення та Очевидно, що використання цього пристрою 1 варіанти, що однак не виходять за межі обсягу особливо, але не виключно, корисне разом зі згавинаходу, визначеного наведеною формулою виданими радіаторами. Цей винахід також має віднаходу. 15 83487 16 17 Комп’ютерна в ерстка М. Мацело 83487 Підписне 18 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
