G01R 21/00 — Пристрої для виміру електричної потужності або коефіцієнта потужності

Номер патенту: 48208

Опубліковано: 15.08.2002

Автори: Бортнік Сергій Олександрович, Жуков Сєргєй Алєксандровіч, Волков Володимир Михайлович

МПК: G01R 21/02, G01R 21/00

Мітки: прохідної, нвч, широкосмужний, датчик, потужності

Формула / Реферат:

Широкосмужний датчик прохідної потужності НВЧ, який містить відрізок коаксіальної лінії з поглинаючою стінкою і батареєю термопар, який відрізняється тим, що поглинаюча стінка має композитну структуру у вигляді поглинаючого і екрануючого шарів з теплопровідним діелектриком між ними, при цьому поглинаючий шар, повернений в порожнину відрізка коаксіальної лінії, має товщину меншу, ніж глибина скін-шару в робочій смузі частот і виконаний з...

Номер патенту: 48620

Опубліковано: 15.08.2002

Автор: Бекіров Ескендер Алімович

МПК: G01R 21/00

Мітки: енергії, вторинного, основного, виміру, вищих, потоку, пристрій, гармонік

Формула / Реферат:

1. Пристрій для виміру енергії основного потоку і вторинного потоку енергії вищих гармонік, що містить два помножувачі, випрямляч, суматор, фільтр низьких частот, перетворювач «напруга-частота», лічильник імпульсів, причому вихід фільтра низьких частот з'єднаний із входом перетворювача «напруга-частота», вихід якого з'єднаний із входом лічильника імпульсів, який відрізняється тим, що додатково містить чотири загороджувальних фільтри, два...

Номер патенту: 48619

Опубліковано: 15.08.2002

Автор: Бекіров Ескендер Алімович

МПК: G01R 21/00

Мітки: енергії, вторинного, вищих, гармонік, потоку, пристрій, виміру

Формула / Реферат:

Пристрій для виміру вторинного потоку енергії вищих гармонік, що містить помножувач, перший і другий випрямлячі, суматор, фільтр низьких частот, перетворювач «напруга-частота», лічильник імпульсів, при цьому вихід суматора з'єднаний із входом фільтра низьких частот, вихід якого з'єднаний із входом перетворювача «напруга-частота», який відрізняється тим, що додатково введено два загороджувальні і два смугові фільтри, інвертувальний підсилювач,...

Номер патенту: 43000

Опубліковано: 15.11.2001

Автори: Костенко Віталій Леонідович, Кісельов Єгор Миколайович

МПК: G01R 21/00, H01L 27/00

Мітки: перетворювач, нвч, потужності, вимірювальний

Формула / Реферат:

Вимірювальний перетворювач потужності на НВЧ, що включає кремнієву рамку з виконаним у ній підсилювальним елементом, діелектричну основу з розташованими на ній керуючим елементом із нижнім і верхнім електродами, чутливим елементом і міжелементні з'єднання між підсилювальним і керуючими елементами, який відрізняється тим, що діелектрична основа з керуючим елементом із нижнім і верхнім електродами і чутливим елементом розташовані послідовно над...

Номер патенту: 33250

Опубліковано: 15.02.2001

Автори: Самойлєнко Анатолій Пєтровіч, Скубілін Міхаіл Дємьяновіч, Пісьмєнов Алєксандр Владіміровіч

МПК: G01R 21/133, G06F 15/00, G01R 21/00 ...

Мітки: лічильник, електроенергії

Текст:

...елементів И 30, виходи реєстру пам'яті 25 порозрядно з'єднані з входами дешифратора 7 і з другими входами групи елементів И 32, а виходи реєстрів пам'яті 26, 27. 28 і 29 порозрядно з'єднані з входами дешифраторів 8, 16, 17 і 9 відповідно. Унфомаційні виходи дешифраторів 6, 7, 8, 9, 16 і 17 порозрядно з'єднані з другими входами елементів И груп З І , 33, 34, 37, 35 і 36 відповідно, а сигнальні виходи дешифраторів 6 і 7 - з входами елементу...

Номер патенту: 33039

Опубліковано: 15.02.2001

Автори: Варшава Славомир Степанович, Байцар Роман Іванович, Ющук Степан Іванович

МПК: G01R 21/00

Мітки: нвч-випромінювання, детектор

Текст:

...На фіг. зображений детектор НВЧ-випромІнювання, де ЧВ --ї , контакти - 2, струмопідводи - 3, феритові кільця - 4 . ( детектор НВЧ-випромінювання містить ЧЕ А. з напівпровідникового ниткоподібного монокристала твердого розчину$Li-x &&xскладу х=и,і)І, легованого/# І Аб/ , з питомим опором и,7 Ом,см, з контактами- 2 та струмопідводаьй- 3; на ЧЕ- І встановлені ферлтоБІ кільця- 4. Феритові кільця - 4 можуть мати форму тороїдальних...

Номер патенту: 32240

Опубліковано: 15.12.2000

Автори: Зеленков Олександр Аврамович, Соченко Петро Степанович

МПК: G01R 21/00

Мітки: вимірювач, потужності

Текст:

...з відповідники входами суматора, вихід якого підключений через перший перетворювач вимірювального сигналу до першого входу регістратора у відповідності з винаходом введені другий та третій перетворювачі, перший та другий блоки множення і блок ділення, причому перший та другий входи другого перетворювача з'єднані з першим і другим виводами еталонного резистора відповідно, а вихід підключений до першого входу першого блоку множення, другий та...

Номер патенту: 25051

Опубліковано: 25.12.1998

Автори: Поповкін Юрій Матвійович, Рогалєва Наталія Іванівна

МПК: G01R 21/00

Мітки: потужності, електроенергії, вимірювання, активної, пристрій, витрат

Формула / Реферат:

1. Устройство для измерения активной мощности и расхода электроэнергии, содержащее датчик, представляющий собой счетчик электроэнергии, подключенные к датчику последовательно соединенные преобразователь, счетчик-накопитель и измерительный блок, программное реле времени, схему И, один из входов которой подключен к первому выходу программного реле времени, и коммутатор, вход которого подключен к выходам программного реле времени, а выход - к...

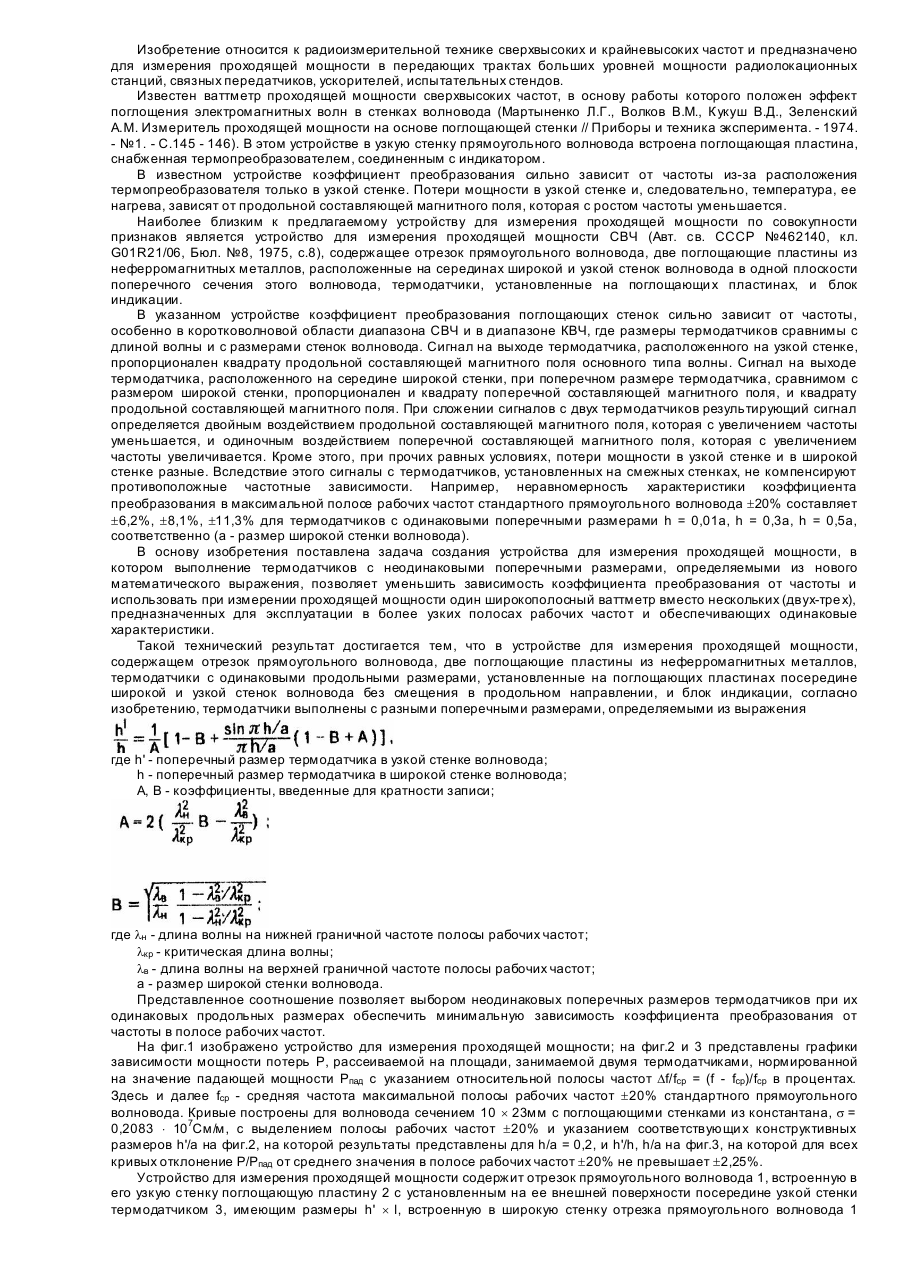

Номер патенту: 25451

Опубліковано: 30.10.1998

Автори: Волков Володимир Михайлович, Белявцев Вадим Борисович, Недосєков Володимир Володимирович

МПК: G01R 21/00

Мітки: вимірювання, потужності, пристрій, прохідної

Формула / Реферат:

Устройство для измерения проходящей мощности, содержащее отрезок прямоугольного волновода, две поглощающие пластины из неферромагнитных металлов, термодатчики с одинаковыми продольными размерами, установленные на поглощающих пластинах посередине широкой и узкой стенок волновода без смещения в продольном направлении, и блок индикации, отличающееся тем, что термодатчики выполнены с разными поперечными размерами, определяемыми из...

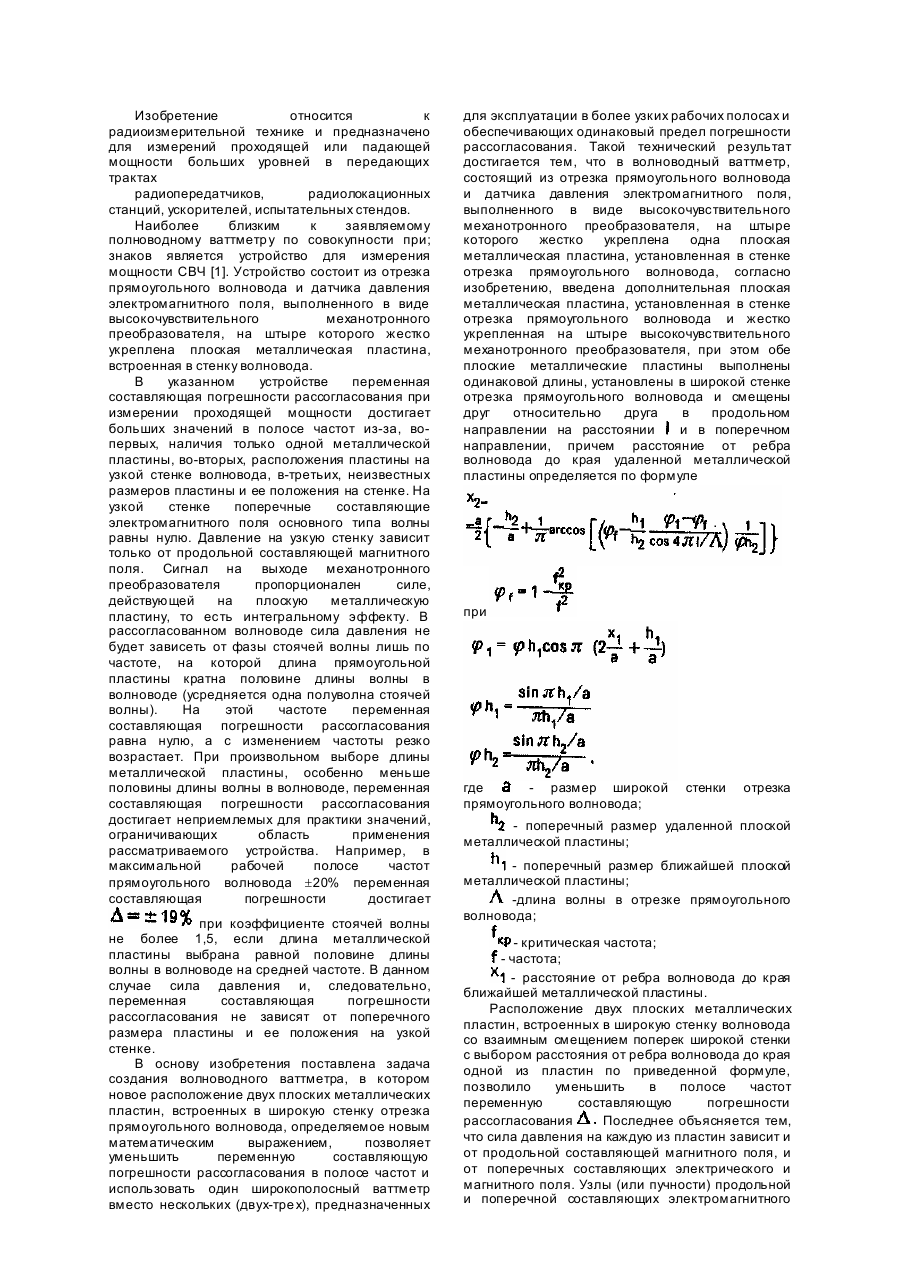

Номер патенту: 22136

Опубліковано: 30.04.1998

Автори: Дем'янков Ігор Федорович, Белявцев Вадим Борисович, Цибулькін Юрій Вдадіміровіч, Шпагін Юлій Вікторович

МПК: G01R 21/00

Мітки: хвилеводний, ватметр

Формула / Реферат:

Волноводный ваттметр, состоящий из отрез­ка прямоугольного волновода и датчика давления электромагнитного поля, выполненного в виде вы­сокочувствительного механотронного преобразо­вателя, на штыре которого жестко укреплена одна плоская металлическая пластина, установленная в стенке отрезка прямоугольного волновода, отли­чающийся тем, что в него введена дополнительная плоская металлическая пластина, установленная в стенке отрезка...

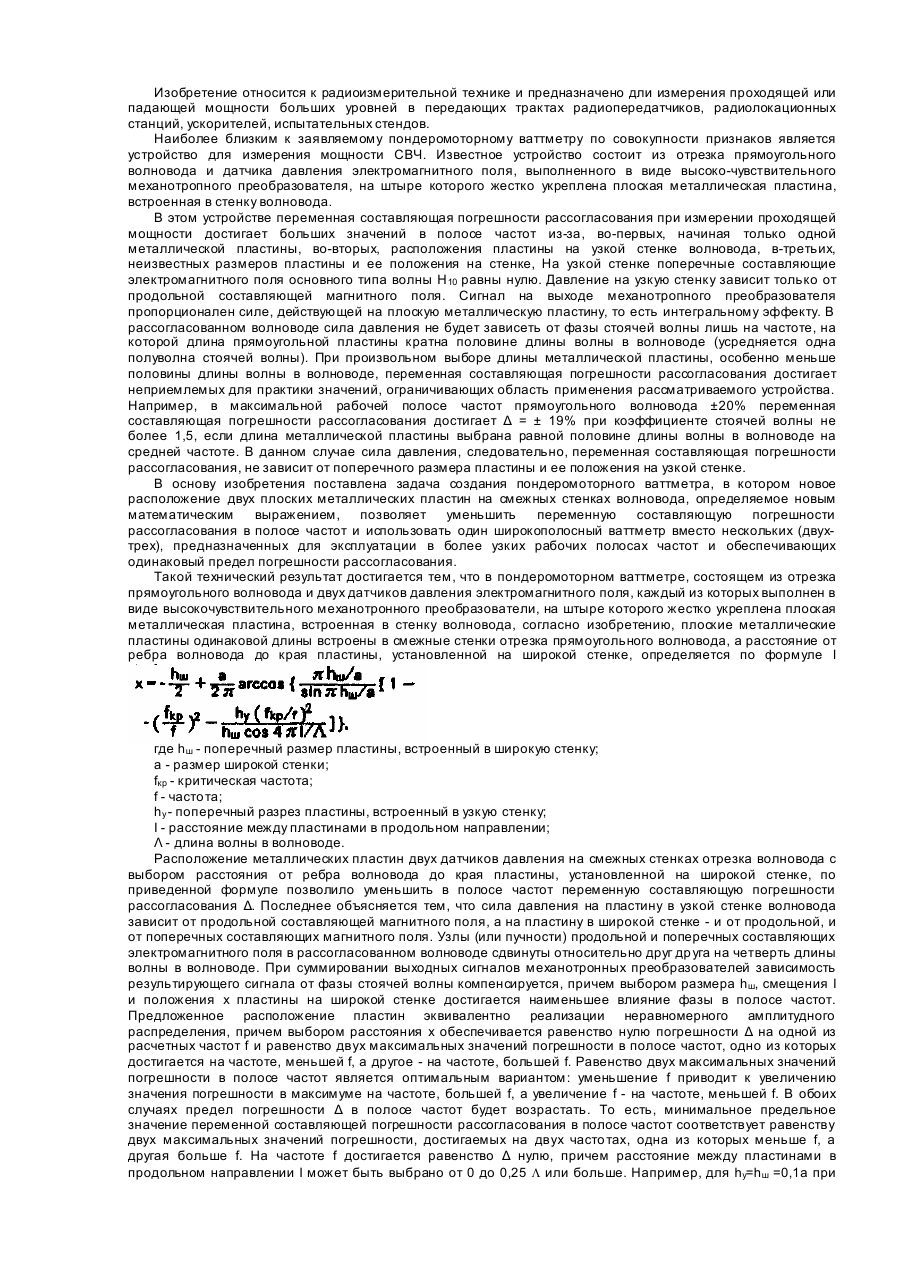

Номер патенту: 19523

Опубліковано: 25.12.1997

Автори: Белявцев Вадим Борисович, Дем'янков Ігор Федорович, Цибулькін Юрій Владіміровіч, RU, Шпагін Юлій Вікторович

МПК: G01R 21/00

Мітки: ватметр, пондеромоторний

Формула / Реферат:

Пондеромоторный ваттметр, состоящий из отрезка прямоугольного волновода и двух датчиков давления электромагнитного поля, каждый из которых выполнен в виде высокочувствительного механотронного преобразователя, на штыре которого жестко укреплена плоская металлическая пластина, встроенная в стенку волновода, отличающийся тем, что плоские металлические пластины одинаковой длины встроены в смежные стенки отрезка прямоугольного волновода, а...

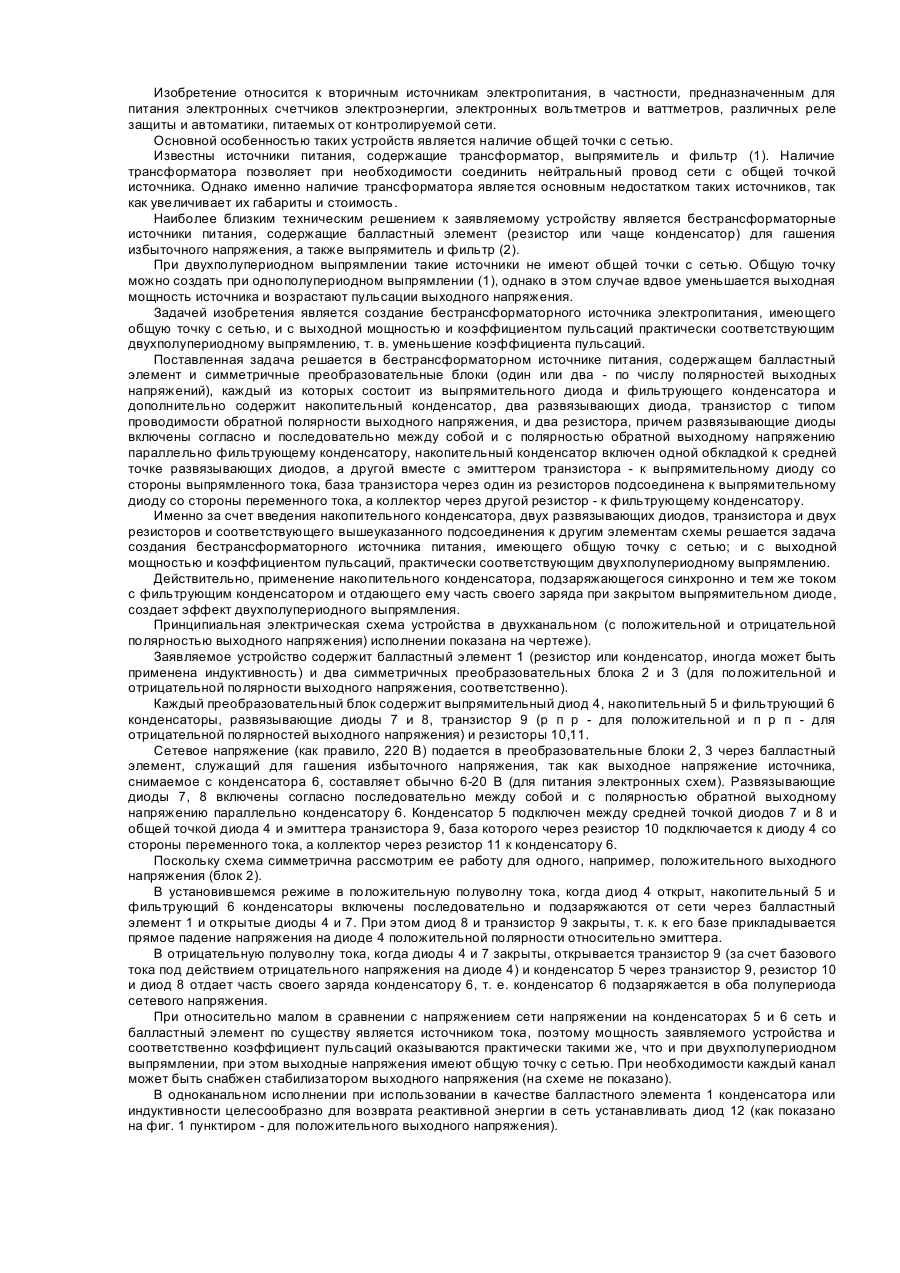

Номер патенту: 10530

Опубліковано: 25.12.1996

Автори: Постольник Вячеслав Миколайович, Гапоненко Геннадій Миколайович, Колонтаєвський Юрій Павлович, Райнін Валерій Юхимович, Сосков Анатолій Георгійович

МПК: G01R 21/06, G01R 21/00, H02M 7/155 ...

Мітки: джерело, електроживлення, безтрансформаторне

Формула / Реферат:

Бестрансформаторный источник электропи­тания, содержащий балластный элемент и один или два - по числу полярностей выходных напря­жений относительно общей точки источника и сети симметричных преобразовательных блока, каж­дый из которых содержит выпрямительный диод и фильтрующий конденсатор, отличающийся тем, что каждый преобразовательный блок дополнительно содержит накопительный конденсатор, два развязывающих диода, транзистор с типом...

Номер патенту: 8715

Опубліковано: 30.09.1996

Автори: Дем'янков Ігор Федорович, Макуліна Тетяна Олексіївна, Шпагін Юлій Вікторович

МПК: G01R 21/00

Мітки: вимірювання, прохідної, прилад, абсолютного, потужності

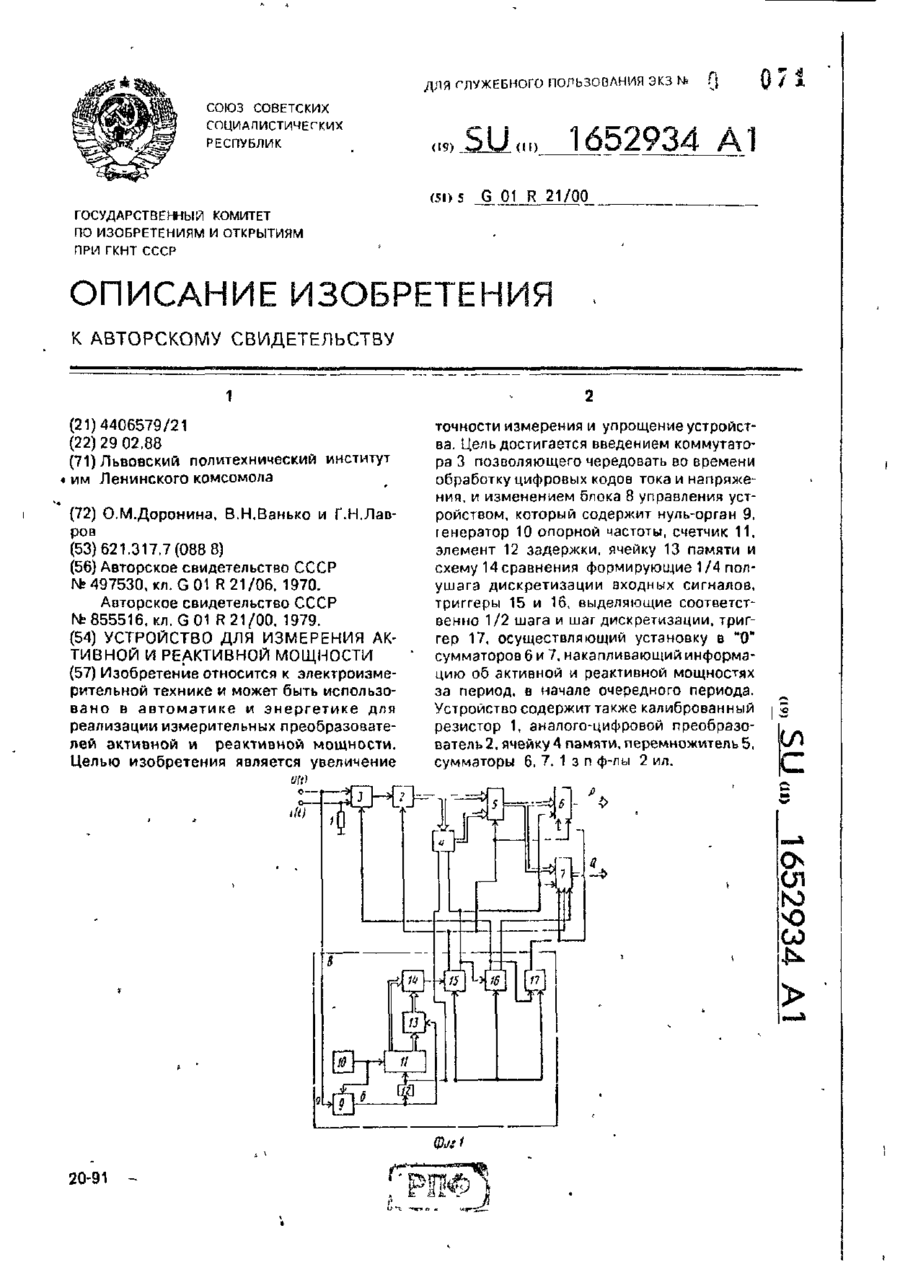

Номер патенту: 6354

Опубліковано: 29.12.1994

Автори: Дороніна Ольга Михайлівна, Лавров Геннадій Миколайович, Ванько Володимир Михайлович

МПК: G01R 21/00

Мітки: потужності, реактивної, активної, пристрій, вимірювання

Формула / Реферат:

1. Устройство для измерения активной и ре­активной мощности, содержащее аналого-цифровой преобразователь, ячейку памяти, перемножитель, первый и второй накапливающие сумматоры и блок управления, причем выходы аналого-цифрового преобразователя подключены к первым входам перемножителя, выходы которого соединены с входами первого накапливающего сумматора, а выходы накапливающих сумматоров являются выходами устройства, отличающееся тем, что, с...
