H02M — Пристрої для перетворення змінного струму в змінний, змінного струму в постійний і навпаки, постійного струму в постійний або призначені для використання в електромережах або аналогічних системах енергопостачання; перетворення вхідної енергії постійного або змінного струму в вихідну енергію необхідного виду; управління або регулювання таких пристроїв

Номер патенту: 4510

Опубліковано: 27.12.1994

Автори: Серебряков Олександр Олександрович, Блащенко Олександр Дмитрович, Сапачов Віктор Іванович

МПК: H02M 7/04

Мітки: трансформатор-випрямляч

Формула / Реферат:

ТРАНСФОРМАТОР-ВЫПРЯМИТЕЛЬ, содержащий магнитопровод с расположенными на нем первичной и вторичной обмотками, размещенными в баке с жидким диэлектриком, два изолятора, каждый из которых имеет проходную полость с размещенным в ней основным выпрямительным элементом, прикрепленным к разъемному токовыводу, отличающийся тем, что, с целью улучшения массогабаритных и энергетических показателей, каждый из изоляторов выполнен с дополнительными...

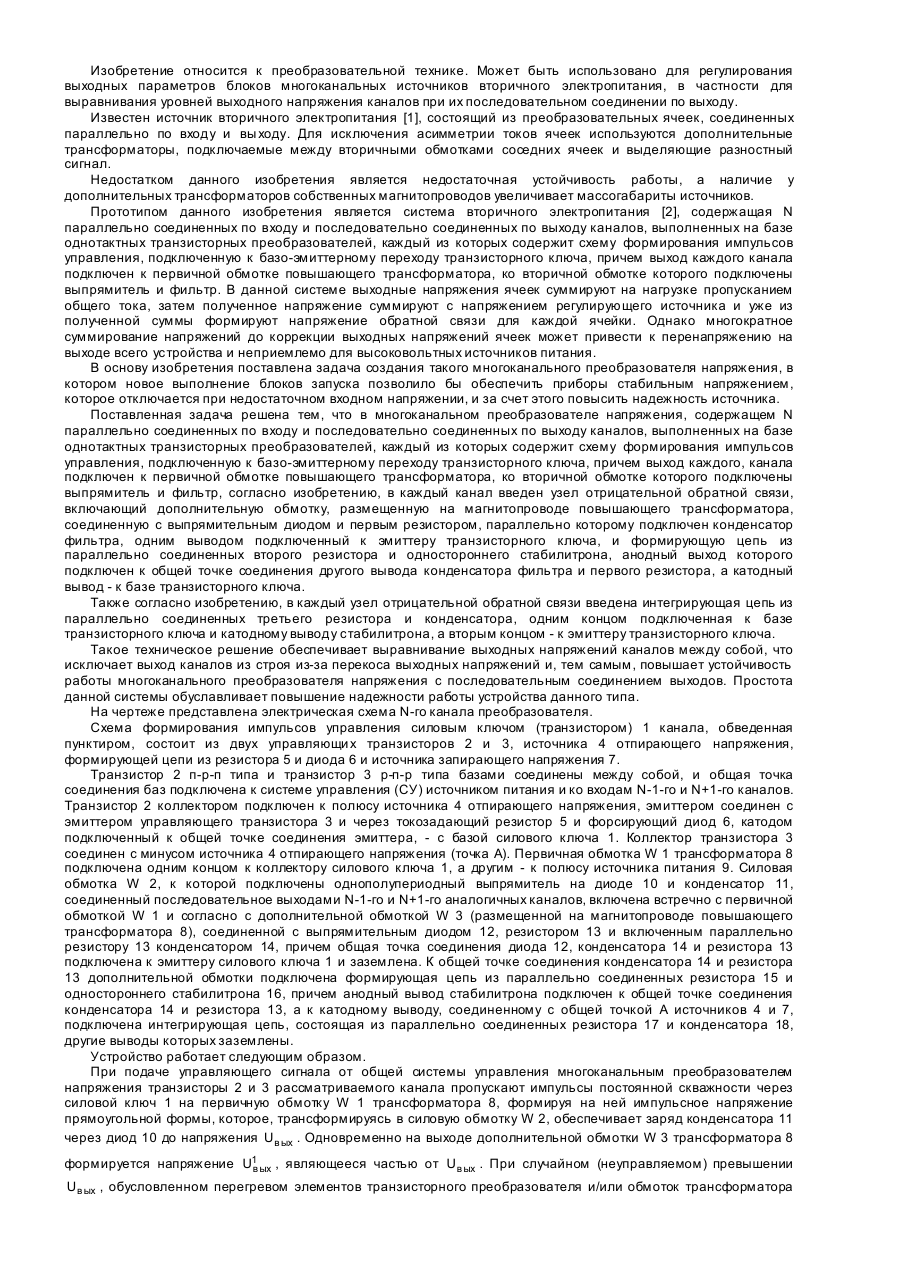

Номер патенту: 3033

Опубліковано: 26.12.1994

Автори: Журавська Ірина Миколаївна, Рябенький Володимир Михайлович, Пусєв Олександр Миколайович, Мирошніченко Людмила Миколаївна

МПК: H02M 3/335

Мітки: багатоканальний, перетворювач, напруги

Формула / Реферат:

1. Многоканальный преобразователь напряжения, содержащий N параллельно соединенных по входу и последовательно соединенных по выходу каналов, выполненных на базе однотактных транзисторных преобразователей, каждый из которых содержит схему формирования импульсов управления, подключенную к базо-эмиттерному переходу транзисторного ключа, причем выход каждого канала подключен к первичной обмотке повышающего трансформатора, ко вторичной обмотке...

Номер патенту: 2144

Опубліковано: 26.12.1994

Автори: Роговій Микола Георгийович, Кальченко Анатолій Васильович

МПК: H02M 5/02

Мітки: змінного, регулятор, фазовий, напруження

Формула / Реферат:

Фазовый регулятор переменного напря­жения, содержащий трехстержневой трансформа­тор, в средней части которого размещена выходная обмотка, а на двух крайних стержнях — входная, выполненная в виде двух секций, включенных параллельно — согласно между собой и связанных с двунаправленным полупроводниковым ключом, отличающийся тем, что, с целью улучшения массогабаритных показателей и уменьшения уровня радиопомех, двунаправленный полупроводниковый...

Номер патенту: 3025

Опубліковано: 26.12.1994

Автори: Нехамін Сергій Маркович, Фоменко Володимир Васильович, Маш'янов Володимир Гаврилович

МПК: H02M 5/02

Мітки: перетворювачем, трифазним, керування, спосіб, частоти, безпосереднім

Формула / Реферат:

Способ управления трехфазным непосредст­венным преобразователем частоты, содержащим три фазных комплекта вентилей, каждый из кото­рых выполнен в виде двух групп, включенных по встречно-параллельной нулевой схеме, заключа­ющийся в том, что задают частоту выходного на­пряжения в каждом фазном комплекте, в течение первого полупериода выходного напряжения включают и выключают вентили первой группы, а в течение второго полупериода включают и...

Номер патенту: 3021

Опубліковано: 26.12.1994

Автори: Саньков Сергій Анатолійович, Магда Володимир Васильович, Бродський Гелій Михайлович, Маш'янов Володимир Гаврилович

МПК: H05B 7/144, H02M 7/10

Мітки: виході, струму, змінного, перетворювач, енергії, навантаження, вході, дугового, енергію, живлення, постійного

Формула / Реферат:

Преобразователь энергии переменного тока на входе в энергию постоянного тока на выходе для питания дуговой нагрузки, содержащий первую и вторую трехфазные нулевые управляемые вентильные группы, выводы переменного тока ко­торых предназначены для соединения через вторичные обмотки питающего трансформатора, и уравнительный реактор с первым выводом для под­ключения нагрузки, трехфазную мостовую неуп­равляемую вентильную группу, выводы переменного...

Номер патенту: 1503

Опубліковано: 25.07.1994

Автори: Панченко Віктор Микитович, Панченко Дмитро Вікторович

МПК: H02M 3/04

Мітки: керований, ключовий, елемент

Формула / Реферат:

1. Управляемый ключевой элемент, содержащий входной, общий и выходной выводы для подключения, соответственно, источника напряжения и нагрузки, цепочку, включенную между входным и выходным выводами и состоящую из последовательно соединенных элемента ограничения скорости нарастания тока, зашунтированного цепью ограничения перенапряжении, и полностью управляемого вентильного элемента, а также конденсатор, отличающийся тем, что полностью...

Номер патенту: 1469

Опубліковано: 25.07.1994

Автори: Кудекін Володимир Степанович, Єрьомін Валерій Генадійович, Бізянов Євген Євгенійович

МПК: H02M 7/02

Мітки: перетворювач, постійну, напруги, змінної

Формула / Реферат:

Преобразователь переменного напряжения в постоянное, содержащий силовой вентиль, като­дом подключенный к одному из выходных зажимов, ограничитель амплитуды, состоящий из чувствительного элемента и управляемого им клю­чевого элемента, включенного параллельно выхо­ду выпрямителя, отличающийся тем, что в него дополнительно введен реактивный элемент, один вывод которого подключен к первому входному зажиму, при этом второй вывод реактивного...

Номер патенту: 1081

Опубліковано: 30.12.1993

Автор: Соколов Вячеслав Федорович

МПК: H02M 1/08

Мітки: симістором, пристрій, управління

Формула / Реферат:

Устройство для управления симистором, содержащее пусковой диод, трансформатор, первичная обмотка которого подключена к сети переменного тока, крайние выводы вторичной обмотки соединены с входами переключателя полярности, имеющего два выхода, средняя точка вторичной обмотки подключена к отрицательной обкладке накопительного конденсатора, соединенной с выходом вспомогательного ключа, выход которого подключен к точке соединения первого и второго...

Номер патенту: 870

Опубліковано: 15.12.1993

Автори: Токарєв Василь Петрович, Бізянов Євген Євгенійович, Кодекін Володимир Степанович

МПК: H02M 5/02

Мітки: управління, трифазним, одноканального, пристрій, перетворювачем, тиристорним

Формула / Реферат:

Устройство для одноканального управления трехфазным тиристорным преобразователем, содержащее источник управляющего напряжения, синхронизатор, тремя входами подключенный к фазам сети, а выходом - к первым входам трех элементов совпадения и ко входу генератора линейно изменяющегося напряжения, выход которого подключен к первому входу порогового блока, выход которого через дифференцирующую цепь подключен к вторым входам трех элементов...

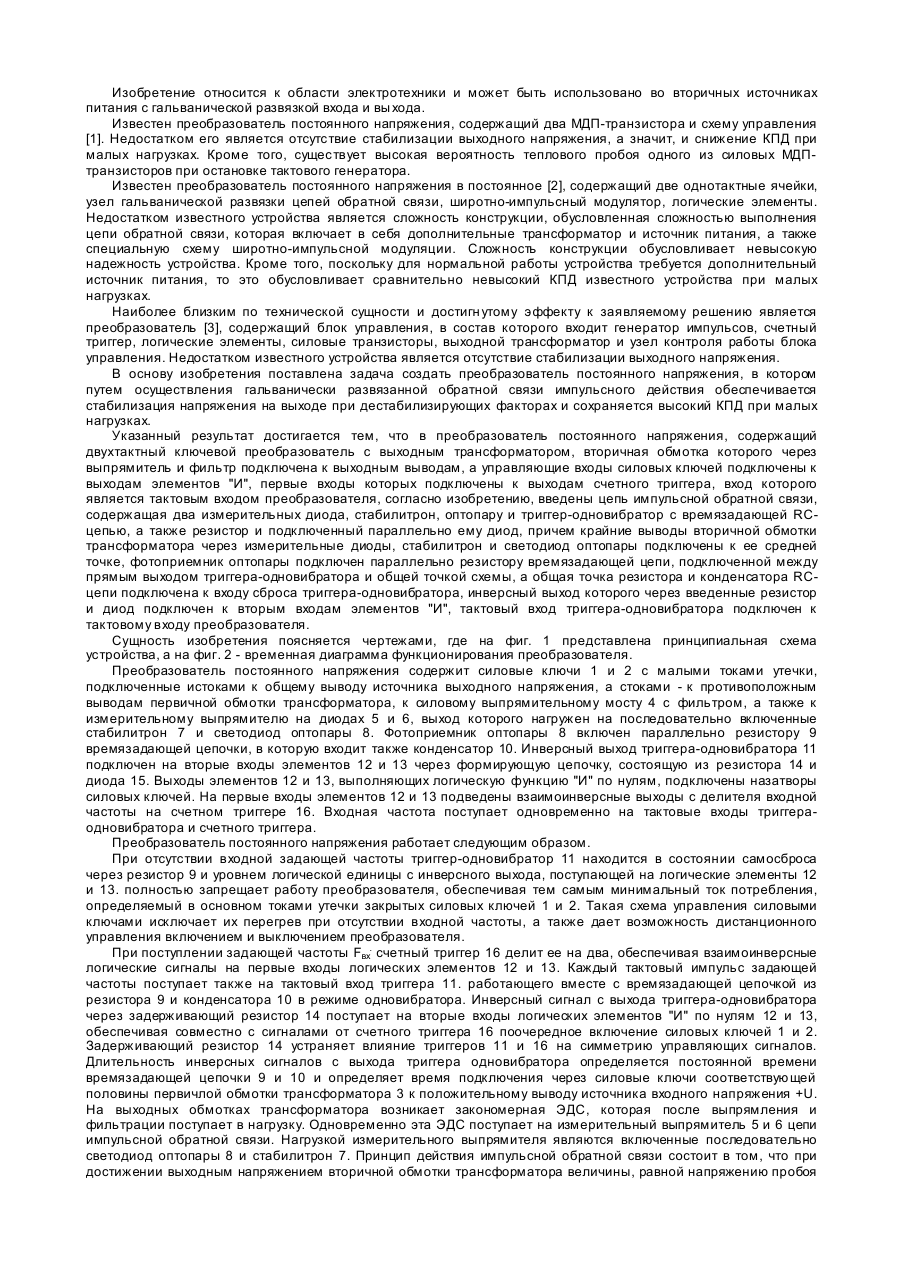

Номер патенту: 542

Опубліковано: 15.12.1993

Автор: Зайченко Олексій Олексійович

МПК: H02M 3/335

Мітки: постійної, перетворювач, напруги

Формула / Реферат:

Преобразователь постоянного напряжения, содержащий двухтактный ключевой преобразователь с выходным трансформатором, вторичная обмотка которого через выпрямитель и фильтр подключена к выходным выводам, а управляющие входы силовых ключей подключены к выходам элементов "И", первые входы которых подключены к выходам счетного триггера, вход которого является тактовым входом преобразователя, отличающийся тем, что в него введены цепь...

Номер патенту: 320

Опубліковано: 30.04.1993

Автори: Молодчик Віктор Пантелійович, Лінник Олексій Андрійович, Зозульов Віктор Іванович, Каленюк Олександр Петрович, Шаврак Сергій Дмитрович

МПК: H02M 3/335, G05F 1/577, H02H 7/12 ...

Мітки: система, електроживлення
