H02M — Пристрої для перетворення змінного струму в змінний, змінного струму в постійний і навпаки, постійного струму в постійний або призначені для використання в електромережах або аналогічних системах енергопостачання; перетворення вхідної енергії постійного або змінного струму в вихідну енергію необхідного виду; управління або регулювання таких пристроїв

Номер патенту: 65414

Опубліковано: 15.03.2004

Автори: Скурятін Юрій Васильович, Самчелєєв Юрій Павлович, Шевченко Іван Степанович

МПК: H02M 7/02

Мітки: напруги, постійну, змінної, перетворювач

Формула / Реферат:

Перетворювач змінної напруги в постійну, до складу якого входить некерований трифазний мостовий випрямляч, вхід якого з'єднаний з трифазною мережею, ключ, дросель, діод, який відрізняється тим, що випрямляч виконаний на повністю керованих тиристорах, а перший вивід дроселя з'єднаний з позитивним виводом випрямляча, при цьому роль ключа та діода виконують тиристори випрямляча.

Номер патенту: 65458

Опубліковано: 15.03.2004

Автори: Маляр Василь Сафронович, Глухівський Ростислав Львович

МПК: H02J 3/00, H02M 5/00, H02M 7/00 ...

Мітки: гармоніки, компенсації, основної, вентилями, струмів, вищих, керованими, схемах, гармонік, спосіб, реактивних

Формула / Реферат:

Спосіб компенсації породжуваних керованими вентилями (тиристорами) реактивних струмів основної гармоніки і вищих гармонік за допомогою під'єднуваного паралельно до гілки з керованим вентилем (вентилями) конденсатора, який відрізняється тим, що конденсатор під'єднується паралельно до гілки з керованим вентилем (керованими вентилями) за допомогою електронного ключа тільки на певну частину кожного періоду основної гармоніки, при цьому тривалість...

Номер патенту: 64247

Опубліковано: 16.02.2004

Автор: Бекіров Ескендер Алімович

МПК: G05F 1/56, H02M 7/00, H02M 3/335 ...

Мітки: стабілізатор, напруги, імпульсний

Формула / Реферат:

Імпульсний стабілізатор напруги, який містить двотактний регульований силовий перетворювач із силовим трансформатором, вхід якого з'єднаний з виходом попереднього двотранзисторного підсилювача, задавальний генератор виконаний у вигляді функціонального генератора, що складається з генератора трикутних імпульсів, виконаного за схемою інтегратора, вихід якого з'єднаний із входом синхронізованого з ним генератора прямокутних імпульсів, виконаного...

Номер патенту: 64537

Опубліковано: 16.02.2004

Автори: Бекіров Ескендер Алімович, Масліков Анатолій Дмитрович

МПК: H02M 3/335, H02M 7/00, G05F 1/56 ...

Мітки: потужності, підсилювач, стабілізатора, напруги, імпульсного

Формула / Реферат:

Підсилювач потужності імпульсного стабілізатора напруги, що містить двотактний транзисторний регульований перетворювач із силовим трансформатором, причому входи попереднього двотранзисторного підсилювача з'єднані зі схемою керування, а виходи навантажені на бази силових транзисторів перетворювача через проміжний трансформатор, який відрізняється тим, що двотактний транзисторний регульований перетворювач виконаний за мостовою схемою на...

Номер патенту: 64388

Опубліковано: 16.02.2004

Автор: Бекіров Ескендер Алімович

МПК: H02M 7/539

Мітки: квазісинусоїдальної, напруги, інвертор

Формула / Реферат:

1. Інвертор квазісинусоїдальної напруги, який містить імпульсний стабілізатор напруги з випрямлячами, блок керування, двотактні вихідні інвертори, вихідний трансформатор, вихідні ланцюги блока керування з'єднані з відповідними входами двотактних вихідних інверторів, виходи яких навантажені на крайні виводи обмоток вихідного трансформатора, середні виводи якого з'єднані з виходами випрямлячів, входи яких підключені до відповідних виходів...

Номер патенту: 63728

Опубліковано: 15.01.2004

Автор: Бекіров Ескендер Алімович

МПК: H02M 3/335, H02M 7/00, G05F 1/56 ...

Мітки: стабілізатора, вузол, імпульсного, модуляції

Формула / Реферат:

Вузол модуляції імпульсного стабілізатора, який містить широтно-імпульсний модулятор і перетворювач зворотного зв'язку, при цьому широтно-імпульсний модулятор виконаний на операційному підсилювачі, а перетворювач зворотного зв'язку включає підсилювач зворотного зв'язку на операційному підсилювачі, причому на прямому вході імпульсного модулятора присутні сигнали трикутної форми, а вихід широтно-імпульсного модулятора з'єднаний із входом...

Номер патенту: 63727

Опубліковано: 15.01.2004

Автор: Бекіров Ескендер Алімович

МПК: H02M 7/00, G05F 1/56, H02M 3/335 ...

Мітки: стабілізатором, пристрій, імпульсним, керування

Формула / Реферат:

Пристрій керування імпульсним стабілізатором, який містить задавальний генератор, що виконаний у вигляді функціонального генератора, що включає генератор трикутних імпульсів, реалізований за схемою інтегратора, і синхронізований з ним генератор прямокутних імпульсів, реалізований за схемою компаратора, формувач імпульсів, що включає тригер і схему збігу, перетворювач зворотного зв'язку, який відрізняється тим, що перетворювач зворотного...

Номер патенту: 63726

Опубліковано: 15.01.2004

Автор: Бекіров Ескендер Алімович

МПК: G05F 1/569, H02M 7/539

Мітки: джерел, пристрій, живлення, напруги, коротких, вихідної, замикань, захисту, перевищення, перевантажень

Формула / Реферат:

1. Пристрій захисту джерел живлення, що включає датчик струму з транзистором захисту по струму, який відрізняється тим, що додатково введено блок порівняння, інвертор і блок пам'яті, причому вихід блока порівняння підключений до входу блока пам'яті через інвертор.2. Пристрій за п. 1, який відрізняється тим, що блок порівняння виконаний на транзисторі, база якого через резистор з'єднана з виходом стабілізатора напруги, а колектор...

Номер патенту: 63725

Опубліковано: 15.01.2004

Автор: Бекіров Ескендер Алімович

МПК: H02M 7/539

Мітки: перевантажень, коротких, живлення, замикань, захисту, пристрій, джерел

Формула / Реферат:

Пристрій захисту джерел живлення від перевантажень та коротких замикань, що містить блок мостового випрямляча, вхід якого з'єднаний з виходом трансформатора струму, а його вихід з'єднаний зі входом інвертувального блока, блок порівняння й установлення порога захисту, що являє собою компаратор, виконаний на операційному підсилювачі, прямий вхід якого з'єднаний із движком потенціометра резистивного подільника напруги «Точно», а вихід з'єднаний...

Номер патенту: 63389

Опубліковано: 15.01.2004

Автор: Бекіров Ескендер Алімович

МПК: H02M 7/539

Мітки: пристрій, токового, захисту

Формула / Реферат:

Пристрій токового захисту, що містить блок мостового випрямляча, вхід якого з'єднаний з виходом трансформатора струму, а вихід блока випрямляча з'єднаний із входом блока, що інвертує, порівняння й установлення порога захисту, який являє собою компаратор, виконаний на операційному підсилювачі, прямий вхід якого з'єднаний із движком потенціометра резистивного подільника напруги, а вихід з'єднаний із входом «S» блока пам'яті, вхід «R» якого...

Номер патенту: 63545

Опубліковано: 15.01.2004

Автор: Бекіров Ескендер Алімович

МПК: H02M 7/539

Мітки: підсилювач, квазісинусоїдальної, вихідній, інвертора, напруги

Формула / Реферат:

Вихідний підсилювач інвертора квазісинусоїдальної напруги, що включає n блоків вихідних підсилювачів, вихідний багатообмотковий трансформатор, блок керування вихідними підсилювачами і блок випрямлячів, який відрізняється тим, що кожний з n блоків вихідних підсилювачів виконаний у вигляді двотранзисторного складеного каскаду, блок керування вихідними підсилювачами виконаний у вигляді вузла квантування за часом, що має n виходів для керування n...

Номер патенту: 63577

Опубліковано: 15.01.2004

Автор: Бекіров Ескендер Алімович

МПК: H02M 1/08

Мітки: перетворювання, бекірова, спосіб, енергії

Формула / Реферат:

Спосіб перетворення енергії, який включає формування імпульсів з частотою мережі, перетворення їх у послідовність імпульсів за період напруги мережі, формування керуючого сигналу, що надходить на вихідний пристрій, який відрізняється тим, що формують імпульси n-частот, синхронізовані із напругою мережі, шляхом синхронного множення частоти мережі в k-раз, що подають на вузол квантування в часі, з виходу якого логічні сигнали, розподілені в...

Номер патенту: 62802

Опубліковано: 15.12.2003

Автори: Березовенко Олександр Валентинович, Рясков Юрій Іванович, Шайтор Микола Михайлович

МПК: H02K 19/16, H02M 7/02, H02K 19/02 ...

Мітки: генератор, самозбудженням, магнітокомутуючий, двомережевий

Формула / Реферат:

Магнітокомутуючий двомережевий генератор з самозбудженням, що містить роторний диск з феромагнітними вставками і співвісно концентрично розміщені індуктори з кільцевими електричними обмотками, який відрізняється тим, що обмотка збудження внутрішнього індуктора включена за допомогою випрямляча паралельно з робочою обмоткою зовнішнього індуктора, а обмотка збудження зовнішнього індуктора включена за допомогою випрямляча паралельно з робочою...

Номер патенту: 62711

Опубліковано: 15.12.2003

Автор: Бекіров Ескендер Алімович

МПК: G05F 1/56, H02M 7/00, H02M 3/335 ...

Мітки: вузол, квантування, часом

Формула / Реферат:

1. Вузол квантування за часом, який містить блок початкової установки, вхідний подільник-формувач, виконаний у вигляді тригера, блок синхронізації, розподільник імпульсів, виконаний у вигляді лічильника-подільника, дешифратор, формувач початкової ділянки квазісинусоїдального сигналу, вихідний безконтактний перемикач напівперіодів квазісинусоїдального сигналу, який відрізняється тим, що блок початкової установки виконаний у вигляді логічного...

Номер патенту: 62778

Опубліковано: 15.12.2003

Автор: Бекіров Ескендер Алімович

МПК: G05F 1/569, H02M 7/539

Мітки: перевищення, струму, пристрій, напруги, захисту, стабілізатора

Формула / Реферат:

1. Пристрій захисту стабілізатора напруги від перевищення струму і напруги, який включає датчик струму з транзистором захисту по струму, який відрізняється тим, що додатково введено блок порівняння, блок пам'яті і вихідний блок, причому вихід блока порівняння підключений з S-входу блока пам'яті, до R-входу якого підключений RC-ланцюжок установки в нуль блока пам'яті, а вихід блока пам'яті з'єднаний з вихідним блоком.2. Пристрій за п....

Номер патенту: 62777

Опубліковано: 15.12.2003

Автор: Бекіров Ескендер Алімович

МПК: H02M 7/539

Мітки: пристрій, струмового, захисту-2

Формула / Реферат:

 Пристрій струмового захисту, який містить блок мостового випрямляча, вхід якого з'єднаний з виходом трансформатора струму, а його вихід з'єднаний із входом, що інвертує, блока порівняння й установки порога захисту, що виконана як компаратор, який виконаний на операційному підсилювачі, прямий вхід якого з'єднаний із движком потенціометра резистивного подільника напруги «Точно», а вихід з'єднаний із входом S блока пам'яті, вхід R якого...

Номер патенту: 62776

Опубліковано: 15.12.2003

Автор: Бекіров Ескендер Алімович

МПК: H02M 3/335, G05F 1/56, H02M 7/00 ...

Мітки: стабілізатор, послідовний, імпульсний

Формула / Реферат:

Імпульсний послідовний стабілізатор, що містить регулюючий і керуючий транзистори, L-C-VD-фільтр, блок керування, який відрізняється тим, що регулюючий транзистор виконаний у вигляді двох складених транзисторів, причому в базовий ланцюг вихідного транзистора включений струмообмежувальний резистор, а блок керування виконаний у вигляді компаратора, прямий вхід якого з'єднаний з резистивним подільником, включеним у вихідний ланцюг пристрою, у...

Номер патенту: 2218

Опубліковано: 15.12.2003

Автор: Бахмач Євген Степанович

МПК: H02M 7/155, G01R 19/25

Мітки: виконання, завадостійкого, живлення, блок, діагностики, функцією

Формула / Реферат:

Блок живлення завадостійкого виконання із функцією діагностики, що містить вузол індикації, два модулі перетворювачів напруги, кожен з яких складається з послідовно з'єднаних мережного фільтра, випрямляча, перетворювача напруги, вихідного фільтра, який відрізняється тим, що в нього введено інтерфейс діагностики та індикації стану елементів блока, реалізований на мікроконтролері, входи якого з‘єднані з виходами модулів перетворювачів напруги,...

Номер патенту: 2217

Опубліковано: 15.12.2003

Автор: Бахмач Євген Степанович

МПК: G01R 19/00, H02M 7/00

Мітки: діагностики, функцією, перетворювач, виконання, вимірювальний, завадостійкого

Формула / Реферат:

Перетворювач вимірювальний завадостійкого виконання із функцією діагностики, що містить підсилювач вхідних сигналів, вузол гальванічної розв‘язки, перетворювач напруга - струм, який відрізняється тим, що в нього введено аналого-цифровий перетворювач вхідних сигналів від термоелектричних датчиків, перетворювач опір - напруга, аналого-цифровий перетворювач вхідних сигналів від термодатчиків опору, вузол гальванічної розв'язки вхідних сигналів...

Номер патенту: 62127

Опубліковано: 15.12.2003

Автори: Музиченко Олександр Дмитрович, Музиченко Юрій Олександрович

МПК: H02J 3/00, H02H 7/08, H02M 7/53 ...

Мітки: вищих, гармонік, трифазної, фільтр, мережі, струмів

Формула / Реферат:

1. Фільтр вищих гармонік струмів трифазної мережі, який містить затискачі трьох лінійних та нульової вхідних фаз трифазної мережі, 9 затискачів вихідних лінійних фаз та 3 затискачі вихідних нульових фаз, а також три вихідні фідери, причому затискачі вихідних фаз об'єднані у групи, кожна з яких складається із чотирьох затискачів, до трьох з яких приєднані лінійні фази, а до одного – приєднана вихідна нульова фаза, при цьому кожна група...

Номер патенту: 61198

Опубліковано: 17.11.2003

Автор: Шафоростов Володимир Якович

МПК: H02M 3/04

Мітки: перетворювач

Формула / Реферат:

1. Перетворювач напруги, виконаний як генератор, конденсатор, акумулятор, паливний елемент, трансформатор і котушка, що містить одні обкладки конденсатора, що виконані з пучка проводів з ізоляцією чи ізоляційних трубок, зокрема П-подібного перерізу, а інші містять електропровідну рідину, що поміщена в електрично ізольовані посудини, причому пучок виконаний з можливістю його занурення в електропровідну рідину.2. Перетворювач за п. 1,...

Номер патенту: 61745

Опубліковано: 17.11.2003

Автор: Бекіров Ескендер Алімович

МПК: H02M 7/00, G05F 1/56, H02M 3/335 ...

Мітки: частоти, помножувач, синфазний

Формула / Реферат:

1. Синфазний помножувач частоти, який містить  задавальний генератор, виконаний у вигляді функціонального генератора, що складається з генератора трикутних імпульсів, виконаного за схемою інтегратора, і синхронізованого з ним генератора прямокутних імпульсів, виконаного за схемою компаратора, який відрізняється тим, що пристрій містить n блоків, з'єднаних послідовно один з одним, а кожний з n блоків містить додатково вузол контролю фази,...

Номер патенту: 61585

Опубліковано: 17.11.2003

Автори: Жиляков Віктор Іванович, Ткачук Денис Ярославович, Дрючин Віктор Гаврилович

МПК: H02M 7/12

Мітки: живлення, джерело

Формула / Реферат:

Джерело живлення, що містить трифазний індуктивно-ємнісний перетворювач із трифазним входом, з'єднаним з вхідними виводами для підключення трифазної мережі змінної напруги, перший трифазний мостовий випрямляч, вихід якого закорочений, другий трифазний мостовий випрямляч, вхід якого з'єднаний з виходом індуктивно-ємнісного перетворювача, причому індуктивно-ємнісний перетворювач виконаний у вигляді трьох дроселів і трьох конденсаторів, кожний з...

Номер патенту: 60432

Опубліковано: 15.10.2003

Автор: Шафоростов Володимир Якович

МПК: B02C 7/08, H02M 3/04

Мітки: млин, варіанти, електромагнітний

Формула / Реферат:

1. Електромагнітний млин, що містить котушку індуктивності, всередині якої встановлена труба з немагнітного матеріалу, що заповнена магнітами, генератор, який відрізняється тим, що у ньому як котушка і генератор використовується перетворювач напруги.2. Електромагнітний млин, що містить котушку індуктивності, всередині якої встановлена труба з немагнітного матеріалу, що заповнена магнітами, і генератор, який відрізняється тим, що у...

Номер патенту: 59640

Опубліковано: 15.09.2003

Автори: Шитов Олександр Леонідович, Кулькін Юрій Федорович, Котляр Григорій Петрович

МПК: H02M 7/219, H02M 7/17

Мітки: керований, випрямляч

Формула / Реферат:

1. Керований випрямляч, що містить силовий трансформатор, додаткові трансформатори, некеровані основний і додатковий випрямлячі, напівпровідникові ключі, силові виходи яких підключені до вторинних обмоток відповідних додаткових трансформаторів, блок керування, виходи якого з'єднані з керуючими входами напівпровідникових ключів, причому виходи вторинних обмоток силового трансформатора з'єднані через первинні обмотки відповідних додаткових...

Номер патенту: 59603

Опубліковано: 15.09.2003

Автор: Сердюк Володимир Никандрович

МПК: H02M 7/505

Мітки: напруги, інвертор, автономний

Формула / Реферат:

Автономний інвертор напруги, що містить міст основних тиристорів, два комутуючих дроселя, одні з затискачів яких підключені до анодів і катодів комутуючих тиристорів, комутуючі конденсатори, одними затискачами підключені до загальних точок послідовно з'єднаних основних тиристорів, який відрізняється тим, що він додатково оснащений коректуючим контуром, що складаються з паралельно з'єднаних ємності і індуктивності, одні з затискачів яких...

Номер патенту: 59489

Опубліковано: 15.09.2003

Автори: Шмале Клаус, Брекер Дірк, Еспенділлер Бернхард, Грунд Гуідо

МПК: H02M 7/162, H02J 3/18, H05B 7/11 ...

Мітки: електродугового, агрегату, електроживлення, спосіб, пристрій, плавильного

Формула / Реферат:

1. Спосіб електроживлення електродугового плавильного агрегату для плавки і нагрівання металу, зокрема сталі, що експлуатується щонайменше з двома електродами, який відрізняється тим, що:а) електричний струм, який відбирають джерелом трифазного струму з мережі, розподіляють щонайменше по двох паралельних модулях електроживлення,б) подають струм у кожному модулі електроживлення через некерований міст трифазного струму у вигляді...

Номер патенту: 57969

Опубліковано: 15.07.2003

Автори: Разгонов Адам Пантелійович, Разгонов Сергій Адамович

МПК: H02M 5/02

Мітки: індуктивний, генератор, параметричний

Формула / Реферат:

Індуктивний параметричний генератор, що містить два магнітопроводи, дві вхідні обмотки, включені послідовно і узгоджено, дві вихідні обмотки, включені послідовно і зустрічно, і конденсатор, який відрізняється тим, що має додатково дві вхідні обмотки, розташовані по одній на кожному магнітопроводі, причому додаткові вхідні обмотки включені між собою послідовно і узгоджено, а з вихідними обмотками і конденсатором, до якого паралельно...

Номер патенту: 36418

Опубліковано: 15.07.2003

Автор: Коротецький Юрій Леонідович

МПК: H02M 5/02, H02J 3/12

Мітки: напруги, регулювання, змінної, пристрій

Формула / Реферат:

1. Пристрій для регулювання змінної напруги, що містить два трансфор­матори і два керованих елементи, який відрізняється тим, що кожний керова­ний елемент виконано у вигляді моста з двома парами виводів, причому кожний з мостів містить чотири керованих ключі, підключених, відповідно, по одному ключу у кожне з чотирьох плечей мостів, при цьому перша пара ви­водів одного моста підключена до виходу пристрою, а один з виводів першої їх пари...

Номер патенту: 57381

Опубліковано: 16.06.2003

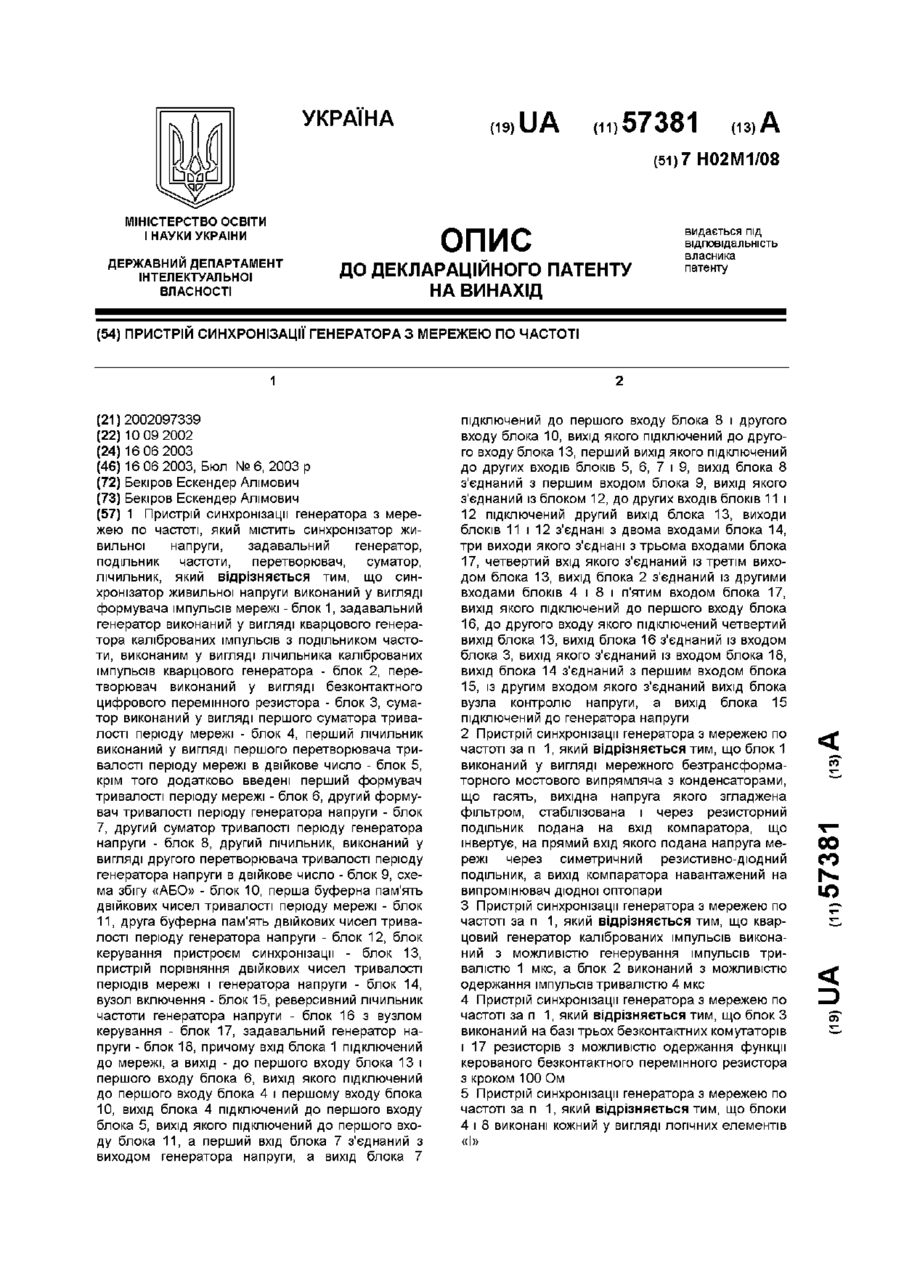

Автор: Бекіров Ескендер Алімович

МПК: H02M 1/08

Мітки: синхронізації, пристрій, мережею, генератора, частоти

Формула / Реферат:

1. Пристрій синхронізації генератора з мережею по частоті, який містить синхронізатор живильної напруги, задавальний генератор, подільник частоти, перетворювач, суматор, лічильник, який відрізняється тим, що синхронізатор живильної напруги виконаний у вигляді формувача імпульсів мережі - блок 1, задавальний генератор виконаний у вигляді кварцового генератора каліброваних імпульсів з подільником частоти, виконаним у вигляді лічильника...

Номер патенту: 57451

Опубліковано: 16.06.2003

Автор: Бекіров Ескендер Алімович

МПК: H02M 7/539

Мітки: напруги, квазісинусоїдальної, інвертор

Формула / Реферат:

1. Інвертор квазісинусоїдальної напруги, що містить вихідний трансформатор, блок керування, двотактні вихідні інвертори, ланцюги керування, які з'єднані з відповідними виходами блока керування, який відрізняється тим, що блок керування містить задавальний генератор імпульсного стабілізатора напруги, пристрій керування вихідним каскадом імпульсного стабілізатора напруги, широтно-імпульсний модулятор імпульсного стабілізатора напруги,...

Номер патенту: 57225

Опубліковано: 16.06.2003

Автори: Самчелєєв Юрій Павлович, Дрючин Віктор Гаврилович, Скурятін Юрій Васильович

МПК: H02M 7/12

Мітки: джерело, живлення

Формула / Реферат:

Джерело живлення, що містить трифазний індуктивно-ємнісний перетворювач із трифазним входом, з'єднаний із вхідними виводами для підключення трифазної мережі змінної напруги, і двома трифазними виводами, керований трифазний мостовий вентильний випрямляч, вхід якого з'єднаний з першим входом індуктивно-ємнісного перетворювача, некерований трифазний мостовий випрямляч, вхід якого з'єднаний із другим виходом індуктивно-ємнісного перетворювача, а...

Номер патенту: 57395

Опубліковано: 16.06.2003

Автор: Бекіров Ескендер Алімович

МПК: H02M 1/08

Мітки: спосіб, частоти, генератора, синхронізації, мережею, бекірова

Формула / Реферат:

Спосіб синхронізації генератора з мережею по частоті, який включає формування імпульсів з частотою мережі, перетворення їх у послідовність імпульсів за період напруги мережі і порівняння з послідовністю імпульсів за період напруги генератора, формування керуючого сигналу на вихідний пристрій чи на підстроювання частоти генератора, який відрізняється тим, що формують імпульси тривалості періоду сіткової напруги й імпульси тривалості періоду...

Номер патенту: 56709

Опубліковано: 15.05.2003

Автори: Масліков Анатолій Дмитрович, Бекіров Ескендер Алімович

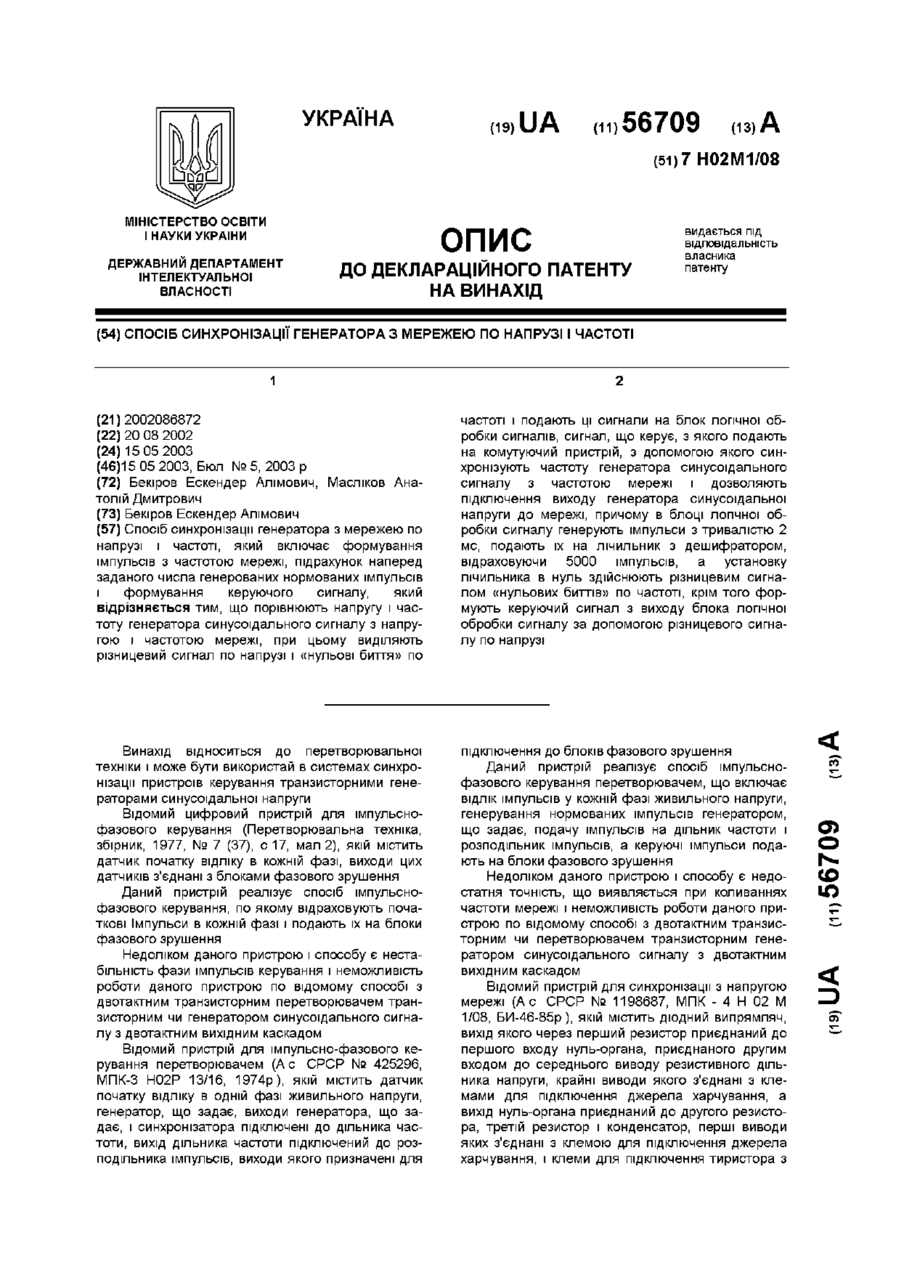

МПК: H02M 1/08

Мітки: спосіб, частоти, генератора, напрузі, синхронізації, мережею

Формула / Реферат:

Спосіб синхронізації генератора з мережею по напрузі і частоті, який включає формування імпульсів з частотою мережі, підрахунок наперед заданого числа генерованих нормованих імпульсів і формування керуючого сигналу, який відрізняється тим, що порівнюють напругу і частоту генератора синусоїдального сигналу з напругою і частотою мережі, при цьому виділяють різницевий сигнал по напрузі і «нульові биття» по частоті і подають ці сигнали на блок...

Номер патенту: 56708

Опубліковано: 15.05.2003

Автори: Масліков Анатолій Дмитрович, Бекіров Ескендер Алімович

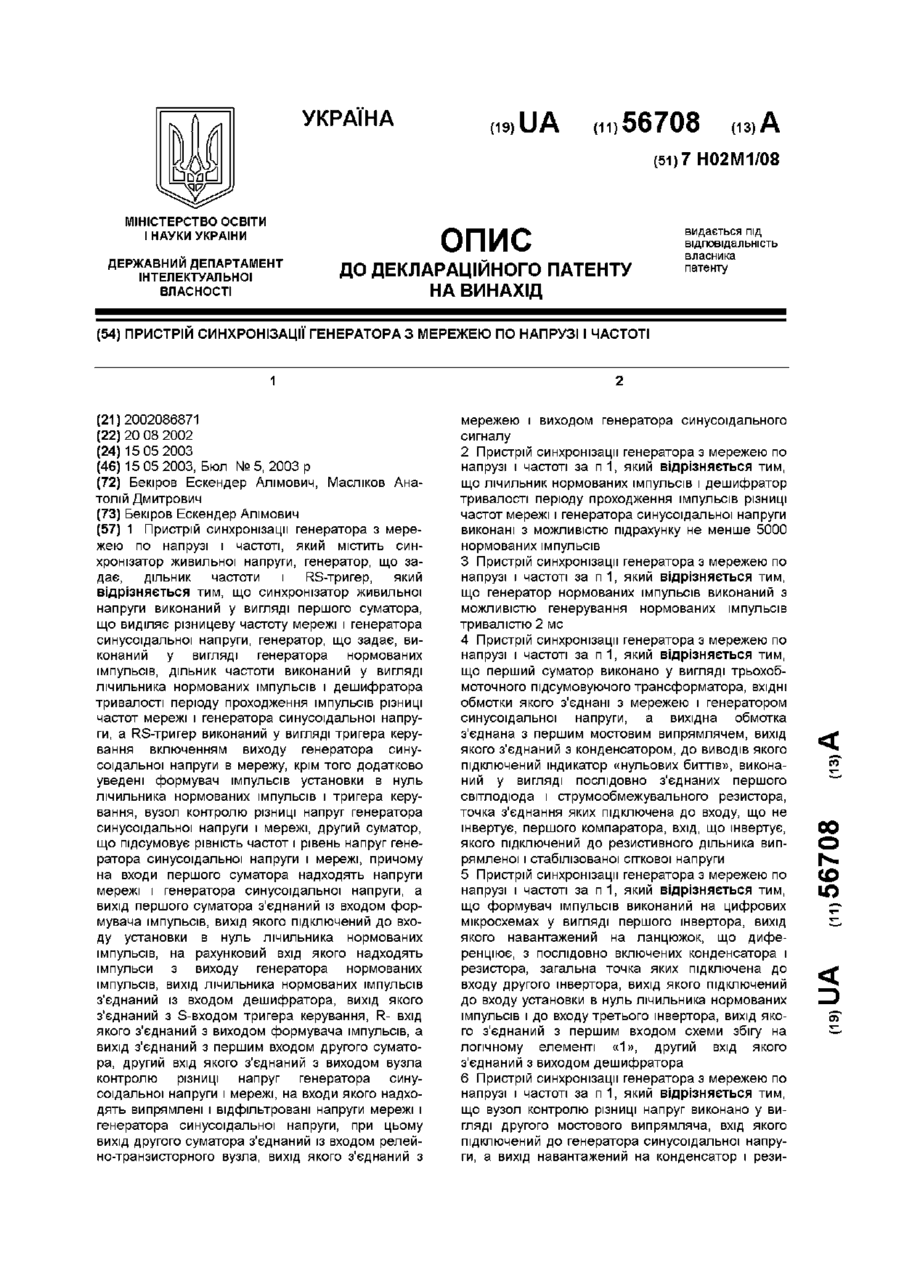

МПК: H02M 1/08

Мітки: пристрій, мережею, напрузі, частоти, синхронізації, генератора

Формула / Реферат:

1. Пристрій синхронізації генератора з мережею по напрузі і частоті, який містить синхронізатор живильної напруги, генератор, що задає, дільник частоти і RS-тригер, який відрізняється тим, що синхронізатор живильної напруги виконаний у вигляді першого суматора, що виділяє різницеву частоту мережі і генератора синусоїдальної напруги, генератор, що задає, виконаний у вигляді генератора нормованих імпульсів, дільник частоти виконаний у вигляді...

Номер патенту: 54680

Опубліковано: 17.03.2003

Автори: Верескун Станіслав Ігорович, Верескун Людмила Борисівна, Зайцев Григорій Фролович

МПК: H02M 3/00

Мітки: постійної, напрузі, вхідний, компенсаційним, стабілізатор, зв'язком, напруги

Формула / Реферат:

Стабілізатор напруги постійного струму з компенсаційним зв’язком по вхідній напрузі, що складається з регулюючого елемента, включеного послідовно з навантаженням, вимірювального елемента вихідної напруги стабілізатора, з виходу якого напруга зворотного зв'язку, пропорційна вихідній напрузі, подається на прямий вхід першого елемента порівняння, на інвертуючий вхід якого подається опорна напруга з виходу джерела опорної напруги, першого...

Номер патенту: 54417

Опубліковано: 17.03.2003

Автор: Віманн Ганс-Генріх

МПК: H02M 3/04

Мітки: живлення, електронного, пристрій, навантаження, кола, схемний

Формула / Реферат:

1. Схемний пристрій для живлення електронного кола навантаження електричною високою напругою, значення якої значно більше, ніж значення напруги живлення (Vdd), підведеної до схемного пристрою, причому схемний пристрій містить електрично з'єднану з колом навантаження схему (2) накачки, яка на основі внутрішнього перемикального сигналу (3), що має попередньо задану частоту накачки, подає високу напругу на коло навантаження таким чином, що...

Номер патенту: 54292

Опубліковано: 17.02.2003

Автори: Бекіров Ескендер Алімович, Масліков Анатолій Дмитрович

МПК: H02M 7/00, G05F 1/56, H02M 3/335 ...

Мітки: постійної, стабілізатор, імпульсний, напруги

Формула / Реферат:

1. Імпульсний стабілізатор постійної напруги, що містить двотактний двотранзисторний регульований перетворювач з силовим трансформатором, вихідні випрямляч і фільтр, задавальний генератор і формувач імпульсів, широтно-імпульсний модулятор, перетворювач зворотного зв'язку, який відрізняється тим, що задавальний генератор виконаний у вигляді функціонального генератора, що включає генератор трикутних імпульсів, виконаний за схемою інтегратора, і...

Номер патенту: 33486

Опубліковано: 17.02.2003

Автор: Коротецький Юрій Леонідович

МПК: G05F 1/24, H02M 5/00

Мітки: напруги, змінної, пристрій, регулювання

Формула / Реферат:

1. Пристрій для регулювання змінної напруги, що містить два трансфор­матори і три керованих елементи, в якому первинна обмотка першого транс­форматора зашунтована колом, яке включає перший керований елемент, тоді як другий керований елемент одним своїм виводом підключено до одного з кінців первинної обмотки першого трансформатора, який відрізняється тим, що третій керований елемент виконано у вигляді моста з двома парами виводів, який містить...

Номер патенту: 1624

Опубліковано: 17.02.2003

Автор: Топр Михайло

МПК: H02M 3/24

Мітки: входом, джерело, безтрансформаторним, живлення

Формула / Реферат:

Джерело живлення з безтрансформаторним входом, що містить мережний випрямляч, згладжуючий фільтр, силовий перетворювач, силовий трансформатор, силовий випрямляч, фільтр, які з'єднані послідовно, а також блок керування, перший вихід якого підключений до керуючого входу силового перетворювача, та елемент затримки, який відрізняється тим, що в нього введені блокуючий фільтр високих частот, терморезистор, перетворювач напруги, вузол керування...
