Підземна захисна споруда підвищеної міцності

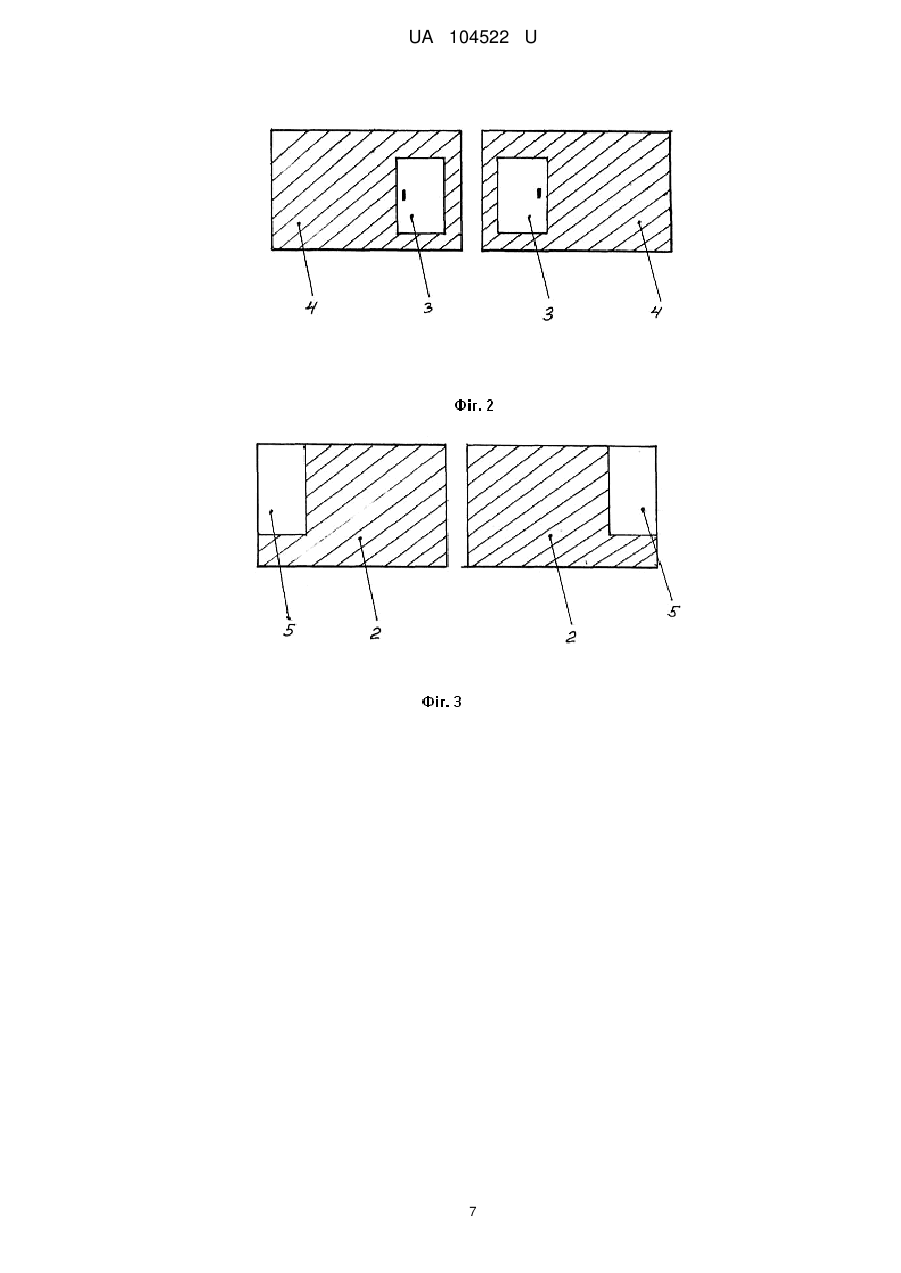

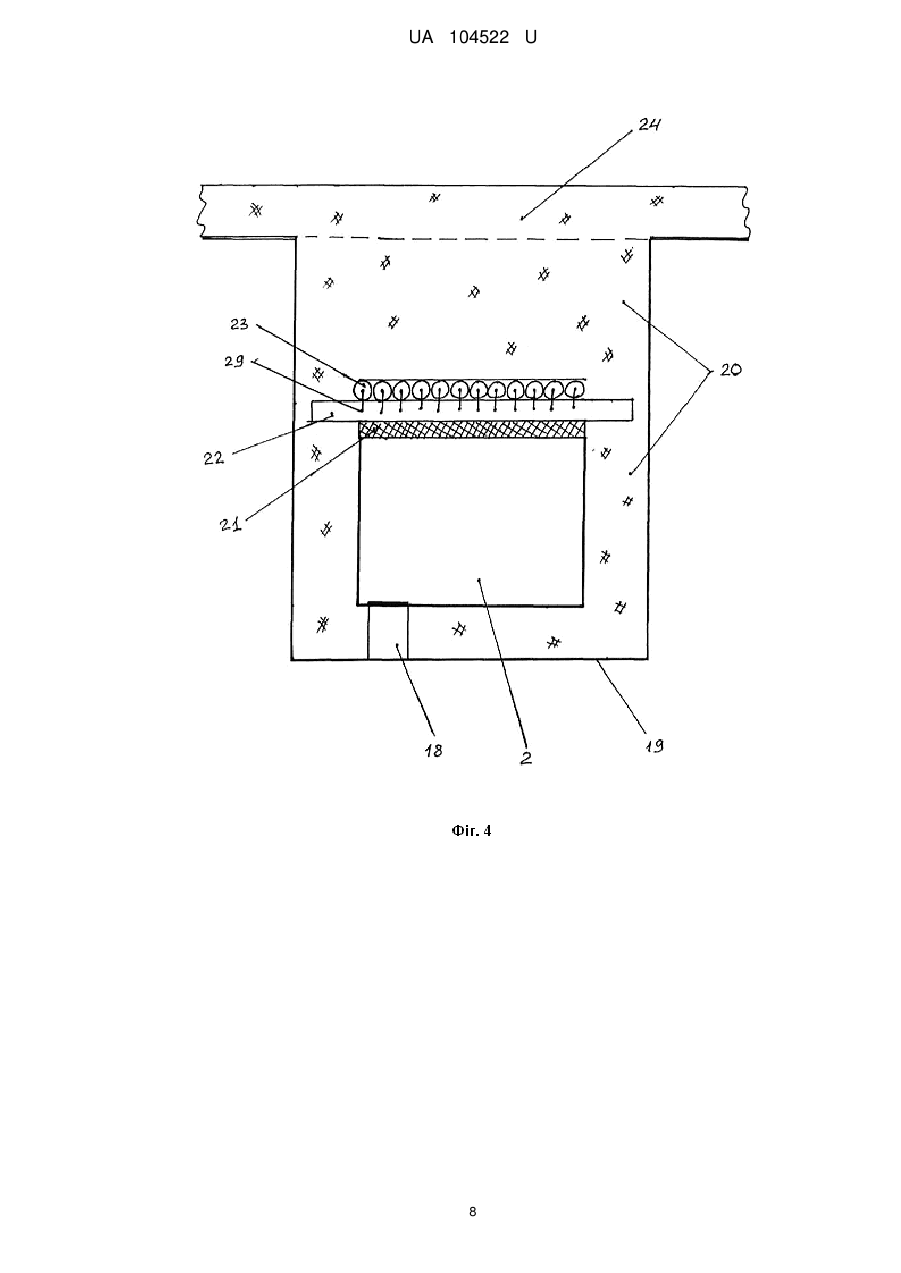

Реферат: Підземна захисна споруда підвищеної міцності підвищує безпеку та комфортність перебування там людей за рахунок підвищення міцності оточуючих ґрунтів, планування приміщень, розміщення дверей, вхідних порталів, пічки з вентиляційною системою, безпечного місця для зберігання боєприпасів тощо. При цьому ПЗС економічно вигідна тим, що базується на базі серійного виробу - типової залізобетонної камери теплових мереж, що складається із збірних будівельних конструкцій з стикувальними вузлами. UA 104522 U (12) UA 104522 U UA 104522 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельної галузі спеціального призначення - підземних споруд неглибокого залягання для всесезонного тимчасового проживання військовослужбовців і захисту їх від зовнішніх впливів: атмосферних опадів, морозів, літньої спеки, вибухових хвиль та осколків від снарядів і бомб. З часів першої світової війни будуються два типи підземних захисних споруд (ПЗС): тимчасові вздовж лінії зіткнення ворогуючих армій та стаціонарні як елементи фортифікаційних споруд, наприклад на кордоні з іншою державою ("лінія Маннергейма", "лінія Мажино"). Перший тип ПЗС складається з котловану в ґрунтах, стін та стелі з деревини, над якими утворюють два шари дерев'яних стовбурів (ДС), а зверху формують захисний земляний купол (ЗЗК). Стаціонарні ПЗС виготовляють з бетону товщиною більше 0,2 м з улаштуванням насипного земляного захисного куполу (ЗЗК) чи без нього. Безумовно, що будівництво ПЗС фортифікаційної споруди набагато вартіше тимчасової і будується значно довше, особливо за умов монолітного будівництва в місцевостях із складним рельєфом (пагорби, яри, чагарники, бездоріжжя). Прискорення будівництва таких стаціонарних споруд досягають застосуванням каркасномонтажного способу з використанням збірних з/бетонних конструкцій безпосередньо в ґрунтовому котловані. Таким же чином будують з/бетонні камери теплових мереж (КТМ) (серійний виріб ТК 30.24.21 заводу ЗБК ім. С. Ковальської, м. Київ) для потреб водогосподарчих комунальних підприємств. КТМ складається із збірних будівельних конструкцій (ЗБК) зі стикувальними вузлами та пружними полімерними герметиками в стиках між конструкціями, зовнішня поверхня яких вкрита шаром бітумної гідроізоляції, а в ЗБК-стелі є колоподібний отвір діаметром 550-600 мм; крім того КТМ в робочому стані знаходиться в котловані нижче світлової поверхні в оточенні ущільнених механічним способом при зворотній засипці рівномірними шарами товщиною 20-30 см ґрунтів. Серійний виріб - КТМ - не може функціонувати як захисна споруда для військових, але може бути прийнятим за основу і те, що КТМ виробляється серійно і засвоєний будівельниками водогосподарчих систем, значно спрощує проблеми розробки, організації виробництва та монтажу ПЗС. Задачею корисної моделі є ПЗС підвищеної міцності, пристосування серійного виробу КТМ для використання ПЗС стаціонарного типу для військовослужбовців з одночасним підвищенням її міцності, комфортності і безпеки перебування там людей. Поставлена задача вирішується тим, що КТМ додатково: - обладнана з двох протилежних торців броньованими дверима, які розміщені в бік від центра торцевих стін і відкриваються в середину, - зовнішня поверхня КТМ під шаром бітумної гідроізоляції має поліуретанмінеральний шар, який сформований в поверхневому шарі ЗБК просочуючою поліуретановою композицією перед нанесенням бітумного матеріалу, що утворює разом поліуретан-бітумну гідроізоляцію (ПУ.БІТгідроізоляцію), яка улаштовується також і на стикувальних торцях, - має всередині огороджений легкими конструкціями закуток з дверима (туалетна кімната), які обладнані двома вентиляційними отворами - біля підлоги (ВО-А) та біля стелі (ВО-Б), - має два вентиляційні отвори в ЗБК - біля підлоги КТМ на торці з дверима (ВО-В) та біля стелі на конструкції без дверей (ВО-Г), обладнана пічкою, димар якої виходить у зовнішній вентиляційний отвір (ВО-Г), - обладнана вентиляційною трубою, яка виходить з отвору ВО-Б і сполучається з димарем поблизу отвору ВО-Г, - обладнана з двох протилежних торців, де розташовані двері, залізобетонними порталами (ЗП) у вигляді прямокутного паралелепіпеда, який повторює контури КТМ і який повністю відкритий з боку КТМ, а з протилежного боку - частково відкритий на тій частині, яка зміщена від центра в сторону, протилежну розміщенню двері в КТМ, причому проріз піднятий вище низу ЗП на висоту не меншу за 0,5 м, крім того ЗП герметично з'єднується з КТМ стикувальними вузлами з пружними полімерними герметиками в стиках, створюючи житловий блок (ЖБ), а всі зовнішні поверхні ЗП та стикувальні торці його покриті ПУ.БІТ-гідроізоляцією, - на дні ЗП має отвір, в який вмонтований герметичний колодязь з дном, для зберігання боєприпасів, - колоподібний отвір в ЗБК-стелі закритий люком, який відкривається в середину КТМ, а колодязь із залізобетонних кілець в залежності від призначення може бути засипаний землею (як аварійний вихід) чи закритий зверху з/бетонною спорудою - вогневою точкою, яка вище за рівень світлової поверхні і має вихід-люк на останню; 1 UA 104522 U 5 10 15 20 25 30 35 40 45 50 55 60 а котлован, де розміщується ЖБ, більше по контуру ЖБ не менше ніж на 1 м в кожний бік і сполучається з торців з траншеєю із зміцненими стінами, меншою за ширину котловану в місцях прорізів ЗП, крім того котлован має на дні ущільнений механічним і хімічним способами (МХспосіб) шар засипного ґрунту товщиною не менше 0,3 м; а зверху ЖБ знаходяться: шар демпферного матеріалу, два ряди дерев'яних стовбурів (ДС), укладених спочатку в поперек, а потім - вздовж ЖБ і закріплених один ряд з другим металевими скобами з торців, причому ДС нижнього ряду більше поперечного розміру ЖБ не менше ніж на 1 м з кожного боку, а ДС верхнього ряду - не менше довжини ЖБ, і вся вищеописана споруда знаходиться нижче світлового рівня не менше, ніж на 2 м; крім того засипні ґрунти навколо ЖБ та сформований зверху насипний земляний захисний купол (ЗЗК) ущільнені МХ-способом, причому ЗЗК висотою не менше 0,5 м та габаритами не менше ніж на 4 м більший за ширину ЖБ, а крізь засипні ґрунти та ЗЗК виведений вертикальний димар, який нижнім кінцем досягає рівня не менше, ніж на 1 м нижче місця сполучення з трубою від пічки, а верхня частина димаря має захисний ковпак та металеву решітку. Перелік фігур креслення Фігура 1. План приміщень житлового блоку (ЖБ) та розташування його в котловані. Фігура 2-3. Позначення місць розташування в торцевих ЗБК броньованих, дверей в КТМ та прорізів в ЗП. Фігура 4. Переріз А-А по ЗП та розташування його в котловані. Фігура 5. Переріз Б-Б по КТМ та розташування її в котловані. Перелік позначень на фігурах. 1. Камера теплових мереж (КТМ). 2. Залізобетонний портал (ЗП). 3. Броньовані двері. 4. Торцева ЗБК КТМ. 5. Проріз в ЗП. 6. Місце розташування траншеї. 7. Місце розташування котловану. 8. Туалетна кімната. 9. Пічка. 10. Вентиляційний отвір ВО-В. 11. Вентиляційний отвір ВО-А. 12. Вентиляційний отвір ВО-Б. 13. Вентиляційна труба. 14. Димар від пічки. 15. Вентиляційний отвір ВО-Г. 16. Вертикальний димар. 17. Отвір в ЗП для розміщення колодязя для зберігання боєприпасів. 18. Колодязь для зберігання боєприпасів. 19. Котлован в ґрунтах. 20. Ущільнені МХ-способом ґрунти в котловані. 21. Шар демпферного матеріалу. 22. Ряд дерев'яних стовбурів (ДС), укладений поперек ЖБ. 23. Ряд ДС, укладений вздовж ЖБ. 24. Захисний земляний купол (ЗЗК). 25. Колодязь із залізобетонних кілець. 26. Місце розташування вогневої точки. 27. "Пастка" - частина вертикального димаря. 28. Захисний ковпак та металева сітка на димарі. 29. Металеві скоби, що з'єднують два шари ДС. В запропонованій корисній моделі КТМ (1) обладнаний ЗП (10) з двох сторін, що забезпечує можливість додатково захистити торцеві стіни КТМ з дверима. Дві броньовані двері (3) на торцевих ЗБК (4) КТМ дають можливість підвищити безпеку людей у випадку "заклинення" однієї з дверей. Запропоноване взаємне розташування дверей в КТМ та прорізів (5) в ЗП виключає пряму дію ударної хвилі від вибуху в зоні ґрунтів біля траншеї (6) та котловану (7), в якому розташоване ЖБ, на двері КТМ, а вимога на відкриття дверей саме в середину забезпечує можливість розчищення виходу з КТМ при обвалі ґрунтів. Туалетна кімната (8), пічка (9) та система приточно-витяжної вентиляції побудовані так, що в приміщення КТМ буде постійно постачатись свіже повітря крізь отвір ВО-В (10), а виходити зовні через туалетну кімнату (крізь отвори ВО-А (11) та ВО-Б (12)), вентиляційну трубу (13), яка 2 UA 104522 U 5 10 15 20 25 30 35 40 45 50 55 60 сполучається з димарем (14) від пічки, що проходиться крізь отвір ВО-Г (15) в ЗБК. Частина повітря з КТМ буде виходити крізь пічку, яка виконує функції теплового насоса разом з тягою, що утворюється розташованим поза ЖБ вертикальним димарем (16). Отвір з люком (17) для розміщення герметичного колодязя для зберігання боєприпасів розміщено в одному із ЗП. Отвір з люком є верхнею частиною цього колодязя (18). В котловані (19) розміщується ЖБ, оточений ущільненими МХ-способом ґрунтами (20) з усіх боків, крім верхньої ЗБК, де знаходиться шар демпферного матеріалу (21), два шари дерев'яних стовбурів, один з яких (22) укладений поперекЖБ, а другий (23) - вздовж ЖБ. Зверху споруда засипана ущільненими ґрунтами, а на світловій поверхні з них сформований ЗЗК (24). В ущільнених ґрунтах над колоподібним отвором в ЗБК КТМ знаходиться колодязь із залізобетонних кілець (25), над яким на світловій поверхні є місце для улаштування залізобетонної споруди - вогневої точки (26). Вертикальний димар (16) сконструйований так, що будь-який твердий предмет, закинутий зверху в димар, впаде нижче розташування з'єднання димаря з пічкою в місце, оточене ґрунтами - "пастку" (27). Якщо цей предмет буде, наприклад, гранатою, то вибух відбудеться в ґрунтах. А для того, щоб запобігти попаданню якогось предмету в димар, верхня частина його обладнана захисним ковпачком та металевою сіткою (28). Особливості корисної моделі - ПЗС. Бітумна гідроізоляція зовнішньої поверхні ЖБ в цьому патенті підсилена поліуретановою просочуючою композицією, якою обробляють поверхню перед нанесенням бітумного шару, згідно з патентом [1]. Поліуретанова просочуюча композиція з'єднує хімічними зв'язками бетонну основу і бітумний шар, підвищуючи в кілька разів надійність гідрозахисту. Особливістю улаштування запропонованої ПУ.БІТ-гідроізоляції є обробка після повної збірки ЖБ всіх стикувальних торців ЗБК, вздовж яких в прототипі часто спостерігають просочення води. Проріз в ЗП піднятий на 0,5 м від низу ЗП для того, щоб захистити портал від підтоплення водою з боку траншеї. ЗП підвищує міцність та комфортність ПЗС не тільки за рахунок додаткового захисту торцевих конструкцій КТМ від вибухової хвилі, а дає змогу: - захистити КТМ від атмосферних опадів, підтоплення, осипання ґрунтів перед вхідними дверима в КТМ - утеплити ЖБ взимку та запобігти нагріву влітку - зберігати речі побутового призначення: дрова, одяг та білизну для сушки - утримувати службових собак - розташувати в ґрунтах колодязь для зберігання боєприпасів (18), в який не може безпосередньо потрапити снаряд. Заходи з підвищення міцності ПЗС включають також улаштування на верхній частині ЖБ шару демпферного матеріалу (21) (полімерного, гумового пружного чи дрібного багаття), два ряди ДС (22, 23), зчеплених один до одного металевими скобами (29) та укладеними поперек та вздовж ЖБ. Цей "сандвіч" (комбіноване перекриття) жорстко не пов'язаний своїми шарами один з одним, тому він здатний ефективно та надійно "гасити" вибухову хвилю від потужних вибухів тільки тоді, коли він прикритий товстим шаром ущільнених ґрунтів, функція яких не тільки поглинати енергію вибухових хвиль, а і значно зменшити питомий механічний тиск на комбіноване перекриття ЖБ. Таким чином, підсилена гідроізоляція ЗБК, дров'яна пічка зв'язана з системою вентиляції і конструкція димаря, а також обладнання КТМ з обох боків ЗП з запропонованим розміщенням вхідних дверей та прорізів створюють більш комфортні та більш безпечні умови для проживання військовослужбовців. В прототипі передбачено механічне ущільнення ґрунтів при зворотній засипці шарами по 2030 см, що забезпечує міцність ґрунтів на стиск до 0,4-0,5 МПа. В запропонованій корисній моделі ґрунти набувають міцність у кілька разів більшу (до 20 МПа на стиск) тому, що до механічного ущільнення додається хімічне (МХ-спосіб). В результаті використання МХ-способу ґрунти структуруються як за рахунок формування цементного каменю, так і силікатного гелюклею в просочених активатором ґрунтах. Додатковий ефект у збільшенні міцності ґрунтів та в скороченні в кілька десятків разів термінів набуття цієї міцності дає взаємодія цементу та активатора. Наприклад, використання 30 кг портландцементу марки ПЦ400, 3 кг рідкого скла натрієвого та 3 кг водного розчину алюмінату натрію (5 %-вого) на 100 кг суглинку формують ґрунтовий масив з міцністю 15-18 МПа на стиск за 5 годин. А якщо замість алюмінату натрію використати складний ефір, то міцність може досягти 25 МПа. 3 UA 104522 U 5 10 15 20 25 30 35 40 45 50 55 Відомі різні композиція для зміцнення ґрунтів у вигляді розчинів на основі цементів, рідкого скла та прискорювачів твердіння в різних комбінаціях чи окремо один від одного [3]. Запропоноване співвідношення між компонентами "ґрунт-цемент-активатор" є спеціальним складом, який задовольняє низці вимог саме для вирішення поставленої задачі: підтримання рідкого стану активатора на основі рідкого скла на період просочення ним суміші ґрунту з цементом (до 1 години), забезпечення фільтраційних характеристик розчину для можливості проникнення його в шар ґрунтів товщиною 20-30 см та затвердіння не більше ніж за 2 години після поливу. Остання вимога випливає з необхідності достатньо швидкого зміцнення шару ґрунту для того, щоб продовжувати подальші роботи з улаштування засипки котловану і ЖБ ґрунтами в стислі терміни. Вибір мінімальної кількості цементу (1 масова частина), який змішують з 10 масовими частинами ґрунту, обумовлений тим, що при співвідношенні "ґрунт-цемент" з меншою часткою цементу вплив останнього на міцність ґрунтобетону незначний (менше 20 %), а при співвідношенні 10:4 ґрунтобетон досягає міцності до 10-12 МПа (збільшення міцності від 300 %), що задовольняє вимогам безпеки ПЗС, враховуючи додатковий вклад активатора в міцність ґрунтів. Подальше збільшення кількості цементу недоцільне з двох причин: підвищення вартості будівництва та підвищення жорсткості ґрунтобетону, що зменшує його демпферні властивості. 3 Активатор є сумішшю рідкого скла щільністю 1,4-1,44 кг/дм з отверджувачем - водним 3 розчином, наприклад, алюмінату натрію з вмістом його у 5 % (щільністю 1,06 кг/дм ), який додається в рідке скло при співвідношенні 1: (1÷1,5), зменшуючи густину активатора до (1,153 1,2) кг/дм . При такій густині активатор виконує наступні функції: інтенсивно просочується в шар ґрунтобетону, прискорює твердіння ґрунтобетону, а після твердіння (гелеутворення) самого активатора склеює частинки ґрунту, додаючи йому міцності. При співвідношенні "ґрунт-цемент-активатор" в діапазоні масових частин компонентів від 101-6 до 10-4-1 властивості ґрунтобетону задовольняють поставленій задачі за технічними та економічними показниками. Запропонований МХ-спосіб ущільнення ґрунтів, вибір розмірів ЗЗК, їх просторова компоновка та товщини шару ущільнених ґрунтів вздовж бокових стін (13) і запропонована структура "сандвічу" дозволяють забезпечити безпеку перебування військовослужбовців в ПЗС при прямому попаданні вибухового пристрою порядку 10 кг тринітротолуолу. Таку оцінку дає наступний розрахунок. При проведенні буровибухових робіт в підземних виробленнях (тунелях) була емпірично визначена небезпечна зона за сейсмічною дією вибухів в ґрунтах на існуючу залізобетонну оболонку споруди [2]: 3 r=(2…5) Q, де r - радіус небезпечної зони (м), Q - заряд вибухової речовини (кг). Якщо взяти до уваги просторово-геометричні особливості ПЗС по відношенню до підземного тунельного вироблення, коли вибух відбувається практично на світловій поверхні біля ПЗС, а не всередині підземної споруди, і тільки на одній із сторін ПЗС, в результаті чого на ПЗС діє тільки менша частина енергії вибуху, і якщо урахувати задані параметри споруди з ущільненими ґрунтами (до 15 МПа з міцності), то теоретично визначається коефіцієнт зниження радіусу небезпечної зони К≈4, тобто для ПЗС 3 r=((2…5) Q)/4 Тоді, наприклад, при вибуху 8 кг тринітротолуолу навіть на поверхні ЗЗК, житловий блок (ЖБ) буде знаходитись в безпечній зоні, тому що r=1-1,5 м, а заглиблення в ґрунтах - не менше 2 м, тобто споруда допускає пряме попадання в неї указаного типу вибухівки без пошкоджень ЖБ. При цьому слід зауважити, що находження об'єкта в небезпечній зоні не означає його повне руйнування від одного вибуху - це може привести тільки до пошкоджень будови різного ступеня (часткова дезінтеграція ущільнених ґрунтів, тріщини в конструкціях, їх розгерметизація). Взагалі, підвищення міцності ПЗС по відношенню до наведеного вище прикладу можливе за рахунок більшого заглиблення ЖБ чи збільшення висоти ЗЗК. Запропонована технологія механічно-хімічного ущільнення ґрунтів дозволяє оперативно відновити пошкодження ґрунтів в зоні ЗЗК шляхом засипки воронки від вибухового пристрою. Колодязь із залізобетонних кілець, розміщений над колоподібним отвором з люком в КТМ, може бути використаний як вихід у вогневу точку, улаштовану на світловій поверхні, так і як запасний вихід із ЖБ. В останньому випадку колодязь слід заповнити ґрунтами для захисту від зовнішньої механічної дії, а у випадку потреби - очистити від ґрунтів скиданням їх в середину КТМ. 4 UA 104522 U 5 10 15 Таким чином, запропонована корисна модель дозволяє створити міцний, комфортний та безпечний для тимчасового проживання військовослужбовців ПЗС на базі використання серійного виробу КТМ, що значно прискорить та здешевить виконання програм по створенню фортифікаційних захисних споруд військового призначення. Крім цього в запропонованій корисній моделі передбачена можливість сполучити ПЗС із стаціонарною вогневою точкою (СВТ) на світловій поверхні, що разом з безпечним (захищеним) складом боєприпасів може перетворити ПЗС та СВТ в активний елемент блокпосту чи фортифікаційної споруди. Джерела інформації: 1. Коляда В.М., Коляда С.В. Патент № 45895А 2. "Подземные гидротехнические сооружения". Под редакцией В.Μ. Мосткова. - М.: Высшая школа, 1986. - С. 305. 3. Ржаницын Б.А. "Химическое закрепление грунтов в строительстве". - М.: Стройиздат, 1986. - 264 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 45 50 55 60 1. Підземна захисна споруда підвищеної міцності, яка містить типову залізобетонну камеру теплових мереж (КТМ) (серійний виріб ТК 30.24.21 заводу ЗБК ім. С. Ковальської, м. Київ), що складається із збірних будівельних конструкцій (ЗБК) з стикувальними вузлами та пружними полімерними герметиками в стиках між конструкціями, зовнішня поверхня яких покрита шаром бітумної гідроізоляції, а в ЗБК-стелі має колоподібний отвір діаметром 550-600 мм; крім того КТМ в робочому стані знаходиться в котловані нижче світлової поверхні в оточенні ущільнених механічним способом при зворотній засипці рівномірними шарами товщиною 20-30 см ґрунтів, а між отвором в ЗБК-стелі і світловою поверхнею розташований герметичний по відношенню до ґрунтів колодязь із залізобетонних кілець з люком наверху, яка відрізняється тим, що КТМ додатково: - обладнана з двох протилежних торців броньованими дверима, які розміщені в бік від центра торцевих стін і відкриваються в середину, - зовнішня поверхня КТМ під шаром бітумної гідроізоляції має поліуретанмінеральний шар, який сформований в поверхневому шарі ЗБК просочуючою поліуретановою композицією перед нанесенням бітумного матеріалу, що утворює разом поліуретан-бітумну гідроізоляцію (ПУ.БІТгідроізоляцію), яка улаштовується також і на стикувальних торцях, - має всередині огороджений легкими конструкціями закуток з дверима (туалетна кімната), які обладнані двома вентиляційними отворами біля підлоги (ВО-А) та біля стелі (ВО-Б), - має два вентиляційні отвори в ЗБК - біля підлоги КТМ на торці з дверима (ВО-В) та біля стелі на конструкції без дверей (ВО-Г), - обладнана пічкою, димар якої виходить у зовнішній вентиляційний отвір (ВО-Г), - обладнана вентиляційною трубою, яка виходить з отвору ВО-Б і сполучається з димарем поблизу отвору ВО-Г, - обладнана з двох протилежних торців, де розташовані двері, залізобетонними порталами (ЗП) у вигляді прямокутного паралелепіпеда, який повторює контури КТМ і який повністю відкритий з боку КТМ, а з протилежного боку - частково відкритий на тій частині, яка зміщена від центра в сторону, протилежну розміщенню двері в КТМ, причому проріз піднятий вище низу ЗП на висоту не меншу за 0,5 м, крім того ЗП герметично з'єднується з КТМ стикувальними вузлами з пружними полімерними герметиками в стиках, створюючи житловий блок (ЖБ), а всі зовнішні поверхні ЗП та стикувальні торці його покриті ПУ.БІТ-гідроізоляцією, - на дні ЗП має отвір, в який вмонтований герметичний колодязь з дном, для зберігання боєприпасів, - колоподібний отвір в ЗБК-стелі закритий люком, який відкривається в середину КТМ, а колодязь із залізобетонних кілець в залежності від призначення може бути засипаний землею (як аварійний вихід) чи закритий зверху з/бетонною спорудою - вогневою точкою, яка вище за рівень світлової поверхні і має вихід-люк на останню; а котлован, де розміщується ЖБ, більше по контуру ЖБ не менше, ніж на 1 м в кожний бік і сполучається з торців з траншеєю із зміцненими стінами, меншою за ширину котловану в місцях прорізів ЗП, крім того котлован має на дні ущільнений механічним і хімічним способами (МХспосіб) шар засипного ґрунту товщиною не менше 0,3 м; а зверху ЖБ знаходяться: шар демпферного матеріалу, два ряди дерев'яних стовбурів (ДС), укладених спочатку в поперек, а потім - вздовж ЖБ і закріплених один ряд з другим металевими скобами з торців, причому ДС 5 UA 104522 U 5 10 15 нижнього ряду більше поперечного розміру ЖБ не менше, ніж на 1 м з кожного боку, а ДС верхнього ряду - не менше довжини ЖБ, і вся вищеописана споруда знаходиться нижче світлового рівня не менше, ніж на 2 м; крім того, засипні ґрунти навколо ЖБ та сформований зверху насипний земляний захисний купол (ЗЗК) ущільнені МХ-способом, причому ЗЗК висотою не менше 0,5 м та габаритами не менше ніж на 4 м більший за ширину ЖБ, а крізь засипні ґрунти та ЗЗК виведений вертикальний димар, який нижнім кінцем досягає рівня не менше, ніж на 1 м нижче місця сполучення з трубою від пічки, а верхня частина димаря має захисний ковпак та металеву решітку. 2. Підземна захисна споруда підвищеної міцності за п. 1, яка відрізняється тим, що засипні ґрунти, які ущільнюються МХ-способом, складаються з суміші ґрунту, сухого цементу та активатора, яка формується при зворотній засипці ґрунтів з рівномірним додаванням сухого цементу та поливом кожного шару активатором перед механічним ущільненням цього шару, 3 причому активатор - це водний розчин рідкого скла натрієвого густиною 1,40-1,44 кг/дм та його 3 отверджувача в кількості, яка забезпечує густину розчину 1,151,20 кг/дм та рідкий стан його напротязі не менше, ніж 1,0 година після приготування і не більше 2,0 годин після поливу ґрунтоцементного шару, а співвідношення між компонентами ґрунт - цемент - активатор у вихідному стані складає: 10:(1-4):(1-6) масових частин, відповідно. 6 UA 104522 U 7 UA 104522 U 8 UA 104522 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
